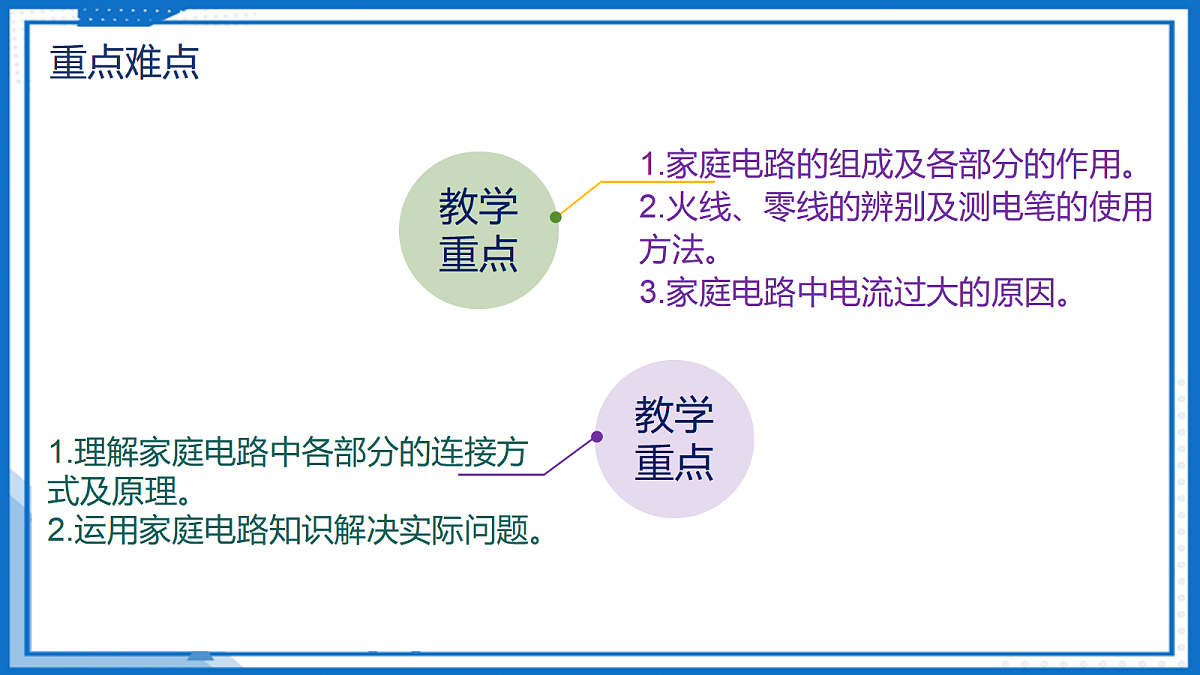

1.家庭电路的组成及各部分的作用。2.火线、零线的辨别及测电笔的使用方法。3.家庭电路中电流过大的原因。
1.理解家庭电路中各部分的连接方式及原理。2.运用家庭电路知识解决实际问题。

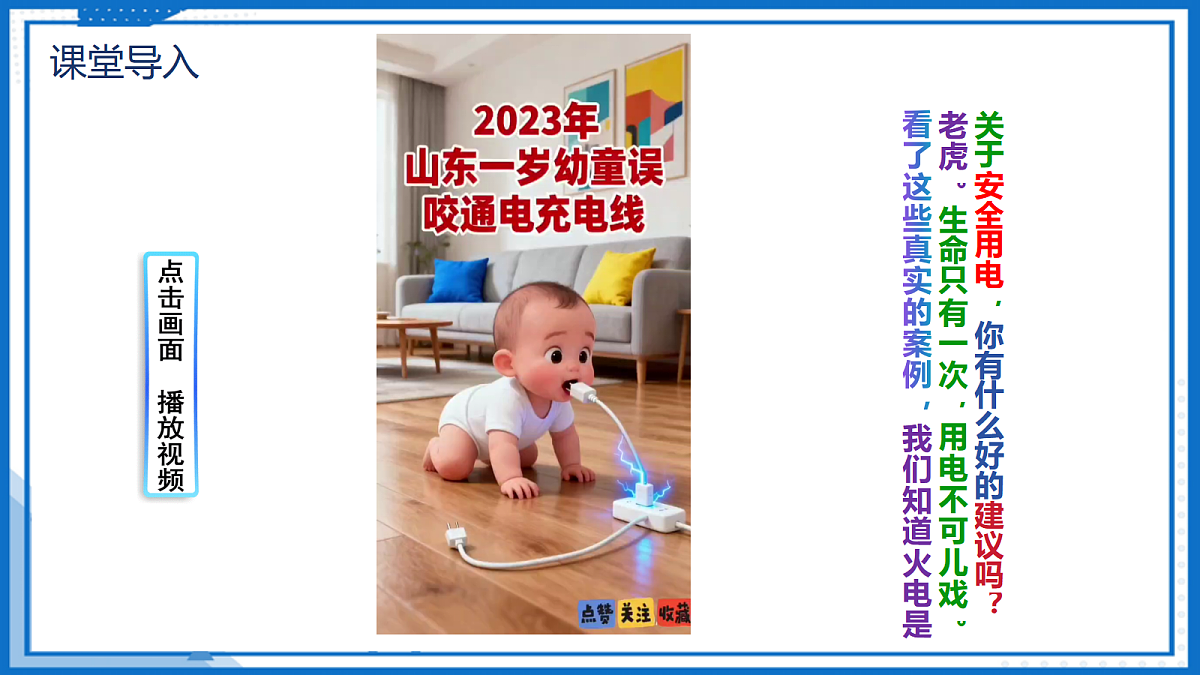

看了这些真实的案例，我们知道火电是老虎。生命只有一次，用电不可儿戏。关于安全用电，你有什么好的建议吗？

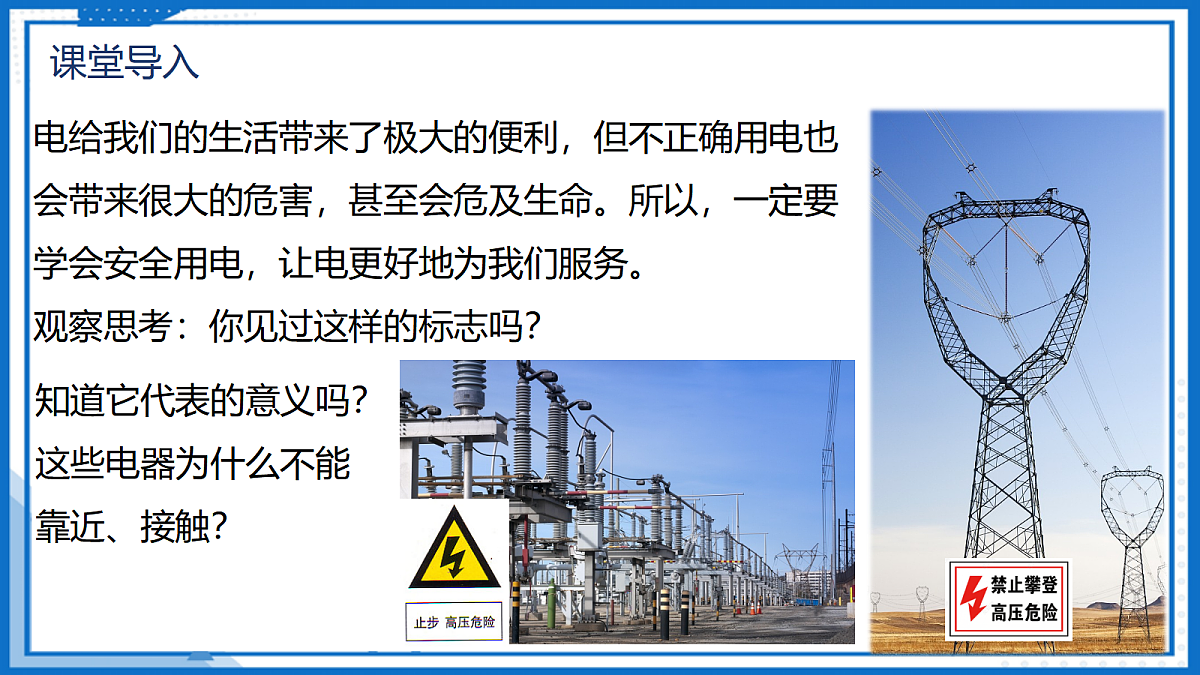

电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。所以，一定要学会安全用电，让电更好地为我们服务。观察思考：你见过这样的标志吗？
知道它代表的意义吗？这些电器为什么不能靠近、接触？

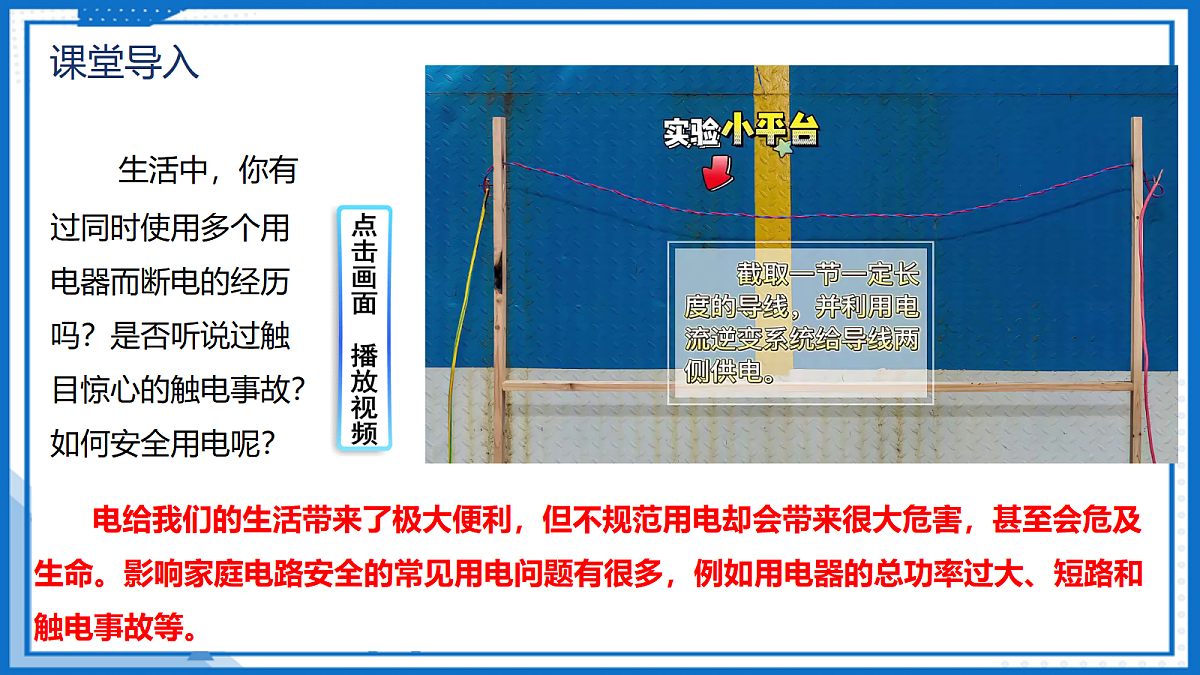

生活中，你有过同时使用多个用电器而断电的经历吗？是否听说过触目惊心的触电事故？如何安全用电呢？
电给我们的生活带来了极大便利，但不规范用电却会带来很大危害，甚至会危及生命。影响家庭电路安全的常见用电问题有很多，例如用电器的总功率过大、短路和触电事故等。

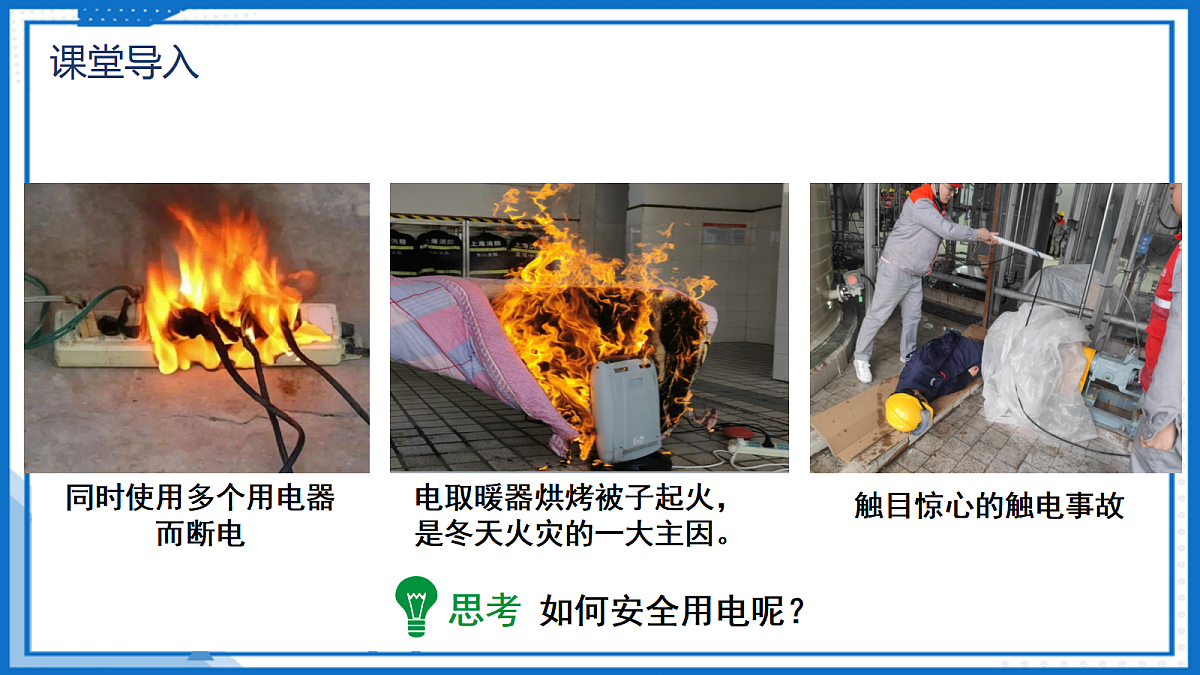

同时使用多个用电器而断电
电取暖器烘烤被子起火，是冬天火灾的一大主因。

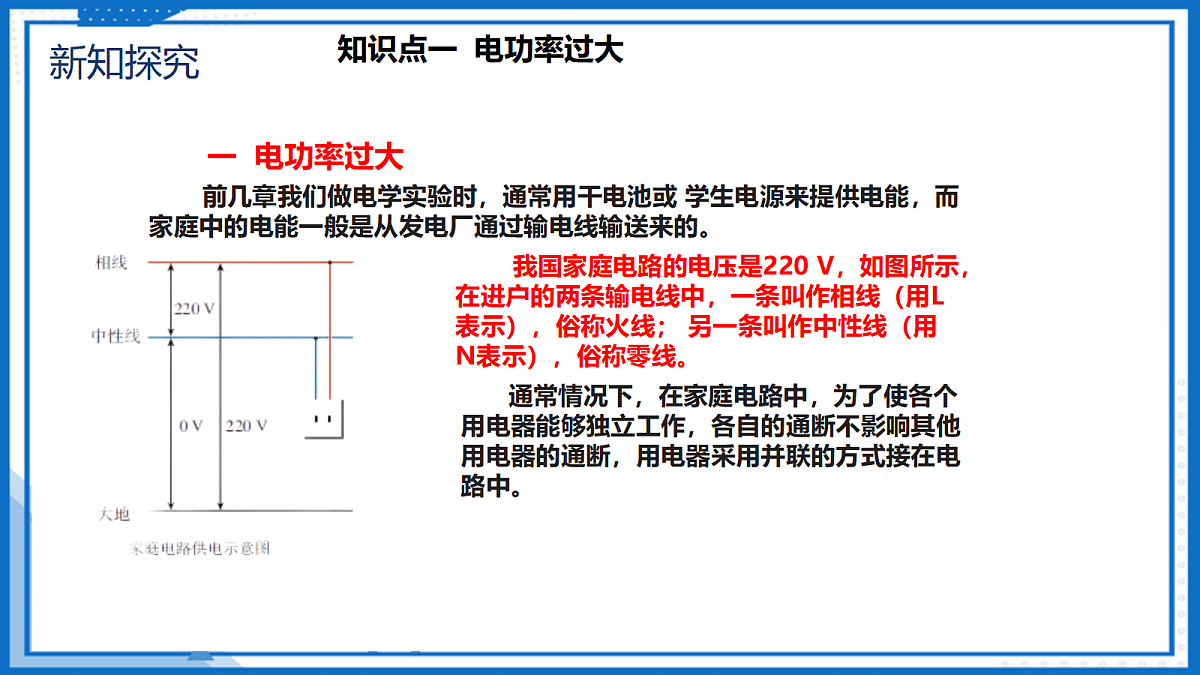

知识点一 电功率过大
前几章我们做电学实验时，通常用干电池或 学生电源来提供电能，而家庭中的电能一般是从发电厂通过输电线输送来的。
我国家庭电路的电压是220 V，如图所示，在进户的两条输电线中，一条叫作相线（用L表示），俗称火线； 另一条叫作中性线（用N表示），俗称零线。
通常情况下，在家庭电路中，为了使各个用电器能够独立工作，各自的通断不影响其他用电器的通断，用电器采用并联的方式接在电路中。
右方演示实验中电流非常大，当博主接通电路瞬间你会看到什么，为什么会这样？
家庭电路的总功率 P总 = P1+ P2 + …+ Pn
家庭电路的总功率等于各用电器的电功率之和。
用电器的总功率过大容易引发火灾
要根据电能表的额定功率配置用电器，原则上用电器总功率不要超过电能表的额定功率。如果配置的用电器总功率超过电能表的额定功率，则各种大功率用电器错开时间交替使用。
防止家庭电路中因功率过大而导致电流过大的方法
家庭电路中短路造成了室外输电线爆炸起火，是什么原因呢？
家庭电路中的短路：是指相线未经过用电器直接与中性线相接触的现象。
当家庭电路中的相线（火线）与中性线（零线）碰在一起时，会发生短路，使电路中的电流过大。
①改装电路时不小心将相线（火线）和中性线（零线）直接连通。
②改造线路: 未正确接线
　　当家庭电路中发生短路时，电流过大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾，会造成人员伤亡，财产损失。
防止电路中电流过大引发事故方法措施
①避免同时使用大功率的用电器；
例如：把电线换成更粗的；电能表换成额定最大电流更大的。
例题．小明用灯泡做了几个实验。（1）图甲可以用来研究“电流做功的多少与电流关系”，将两个阻值不同的白炽灯并联接在电路中，闭合开关，调节滑动变阻器滑片，观察　 　和记录　 　，进一步分析就能顺利得出实验结论；（2）图乙是研究短路引起熔丝熔断的实验，则应该将导线接在　 　 （选填“AC”或“BD”） 两点间造成短路，引起熔丝熔断；（3）图丙是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡 L0接在装保险盒的两个接线柱上，当闭合S、S1 时，L0和 L1 发光都偏暗，说明 L1　 　；当闭合 S、S2 时，L0正常发光，说明 L2　 　。（选填“正常”、“短路”或“断路”）【答案】（1）灯泡亮度；电流表示数（2）BD（3）正常；短路
知识点三 触电事故
人体是导体。通常情况下，人的皮肤在干燥时电阻为103~105Ω，在潮湿时皮肤的电阻会大幅降低。当成为闭合电路的一部分时，人体就会有电流通过。如果电流达到一定值，就会发生触电事故。
这是科技馆有安全防护措施下的体验，请勿私自实验模仿！！！
很低的电压不会对人体造成伤害。例如，我们可以用手直接接触1.5 V干电池的两极。
由欧姆定律 I = 可知，加在人体两端的电压越高，通过人体的电流就越大，到一定程度就会有危险。
我国家庭电路的电压是220 V， 工厂用的动力电路的电压是380V， 输电线路的电压为10~1 100 kV， 这些都远远超出了安全范围。 人一旦触电，就会有生命危险。
单线触电，双线触电，高压电弧，高压跨步电压触电
远远超过对人体安全的电压
只有不高于36V的电压对人体才是安全的
知识点四 家庭电路以外的触电事故
安全用电原则：不接触低压带电体，不靠近高压带电体
× 禁止：举雨伞、肩扛长的易导电物体；× 禁止：户外骑行、大树下避雨.√ 正确：迅速寻找低洼处，双脚并拢蹲下，降低身体高度；√ 正确：及时进入室内或车内躲避；√ 正确：不要接触金属物体，如手表等；
1． 如图所示的家庭电路，闭合开关S后，灯泡L不亮，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，则该电路的故障是 　 　 （填“ab”“bc”或“进户零线”）断路。维修后闭合开关S，灯泡发光，用试电笔检测b点时试电笔的氖管 　 　 （填“发光”或“不发光”）。【答案】bc；不发光
2．“安全用电，珍爱生命”，图中符合安全用电原则的是（　　）A．开关要接在相线与用电器之间 B．用湿手拨动开关C．人站在绝缘凳上，同时触摸相线和中性线 D．移动接线板上同时使用多个大功率电器【答案】A【解析】【解答】A．根据安全用电的常识可知，开关要接在相线（火线）与用电器之间，故A符合题意；B．用湿手拨动开关，容易发生触电事故，故B不符合题意；C．同时触摸相线和中性线，会有电流流过人体，发生触电事故，故C不符合题意；D．移动接线板上同时使用多个大功率电器，会导致电路过载，甚至引起火灾，故D不符合题意。故选 A。
3．小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关②将新插座装回墙上③拆下旧插座④闭合总开关⑤将电线按“左零右火”接人新插座的接线柱上。下列操作顺序符合安全用电原则的是A．①③④⑤②B．①③⑤②④C．③⑤①②④D．③⑤②①④【答案】B【解析】【解答】 更换新插座首先要将开关断开，其次需要拆除旧插座，然后按照左零右火的接线方式进行接线，插座安装回墙上，闭合开关。所以顺序为 ①③⑤②④ ，故B正确，ACD错误； 综上选B。
4．一位“法师”在铺有塑料地毯的舞台上表演不火线怕电的“功夫”.他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光.对此表演的合理解释是（　　）.A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了【答案】C【解析】【解答】 用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确。 故答案为：C。
电路中电流过大的原因
人体同时接触相线和中性线
1.基础性作业：教材课后练习题第1、2、3、4、5、6题。
2.拓展性作业： 制作一份关于安全用电的手抄报，内容包括常见触电事故、安全用电原则和防雷措施等；或者调查家庭和社区中存在的安全用电隐患，并提出改进建议。
