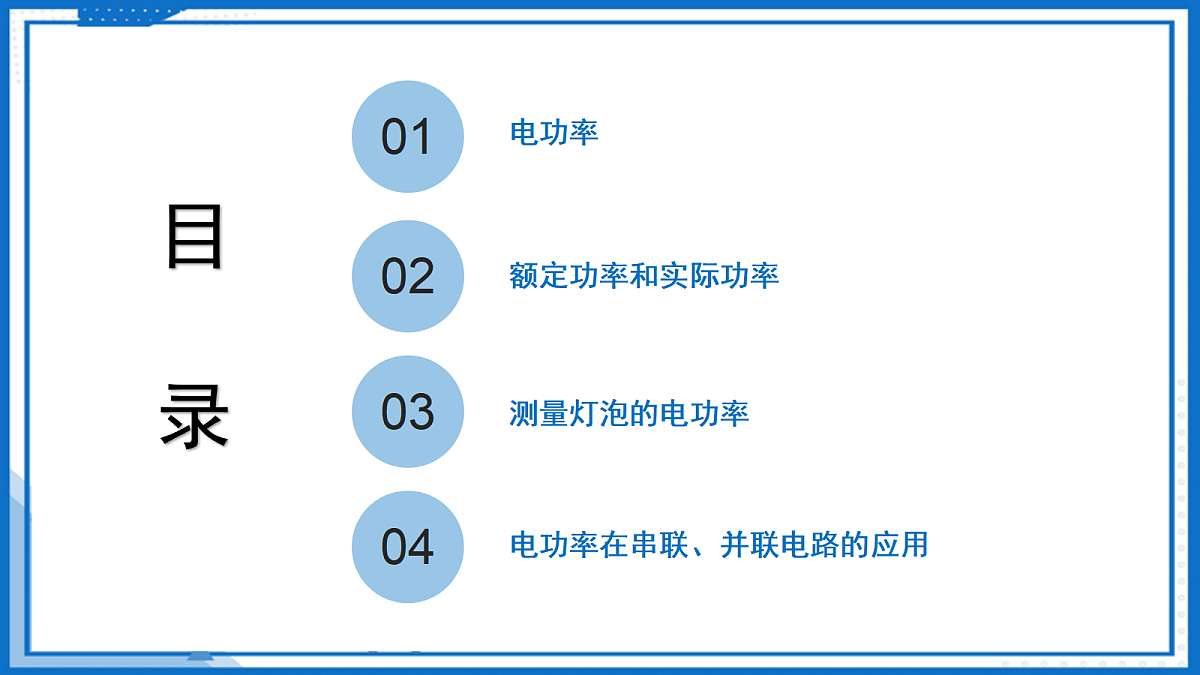

电功率在串联、并联电路的应用

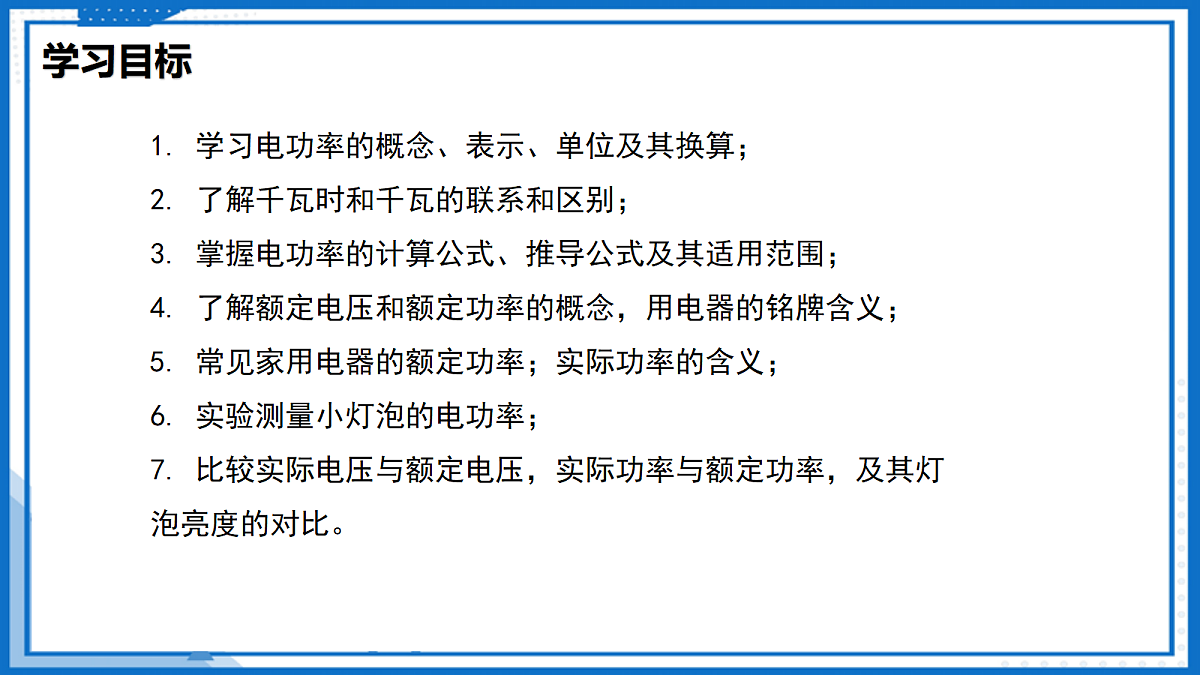

1. 学习电功率的概念、表示、单位及其换算；2. 了解千瓦时和千瓦的联系和区别；3. 掌握电功率的计算公式、推导公式及其适用范围；4. 了解额定电压和额定功率的概念，用电器的铭牌含义；5. 常见家用电器的额定功率；实际功率的含义；6. 实验测量小灯泡的电功率；7. 比较实际电压与额定电压，实际功率与额定功率，及其灯泡亮度的对比。

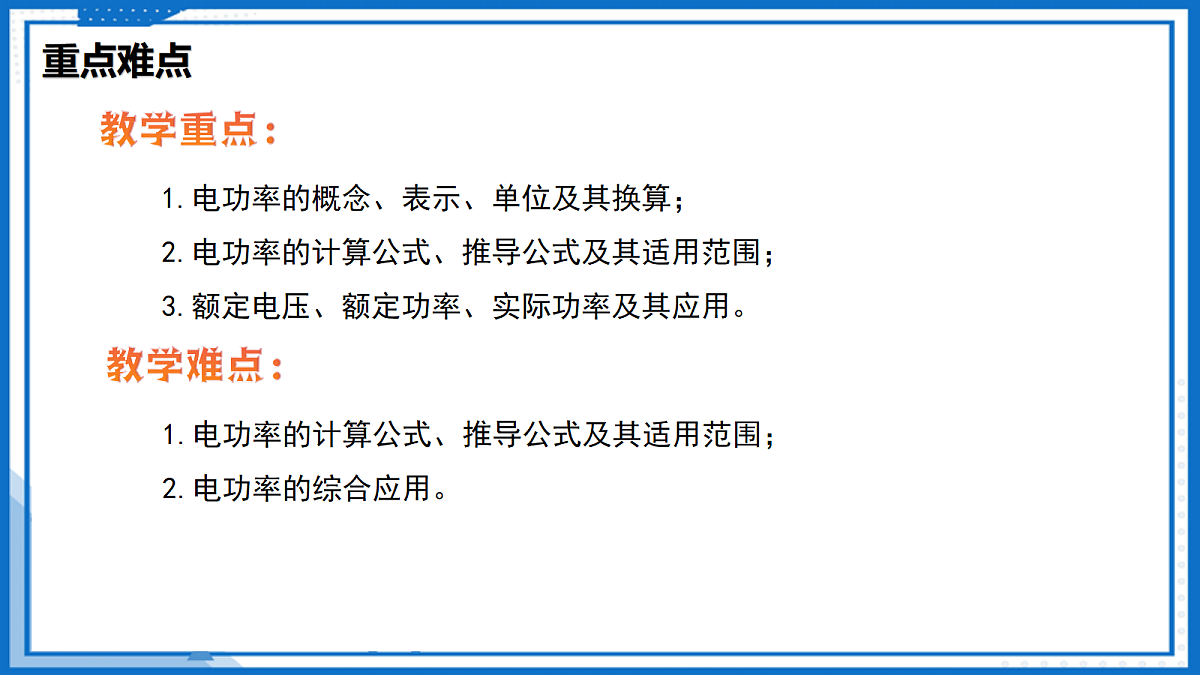

1.电功率的概念、表示、单位及其换算； 2.电功率的计算公式、推导公式及其适用范围； 3.额定电压、额定功率、实际功率及其应用。
1.电功率的计算公式、推导公式及其适用范围；2.电功率的综合应用。
消耗1kW·h

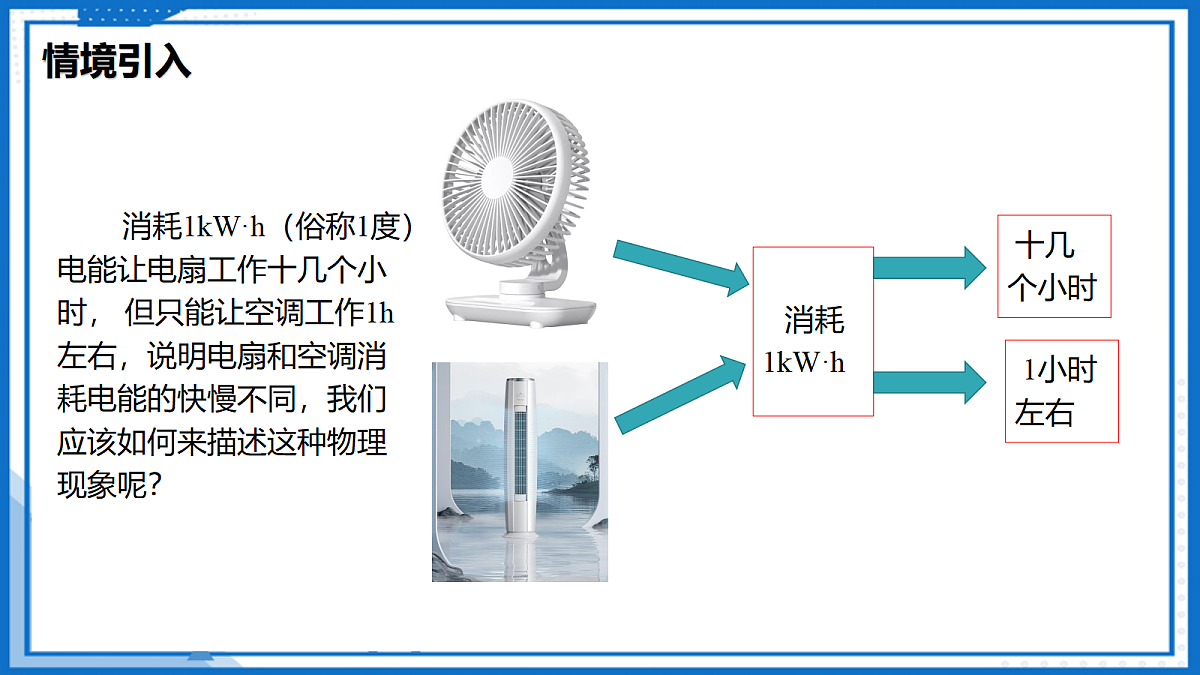

消耗1kW·h（俗称1度）电能让电扇工作十几个小时， 但只能让空调工作1h左右，说明电扇和空调消耗电能的快慢不同，我们应该如何来描述这种物理现象呢？
相同时间内，不同用电器消耗的电能 不相等，是不是说明电流做功有快慢?
是的。我们可以用电功率来描述电流做功的快慢，就像我们用功率描述力做功快慢一样。

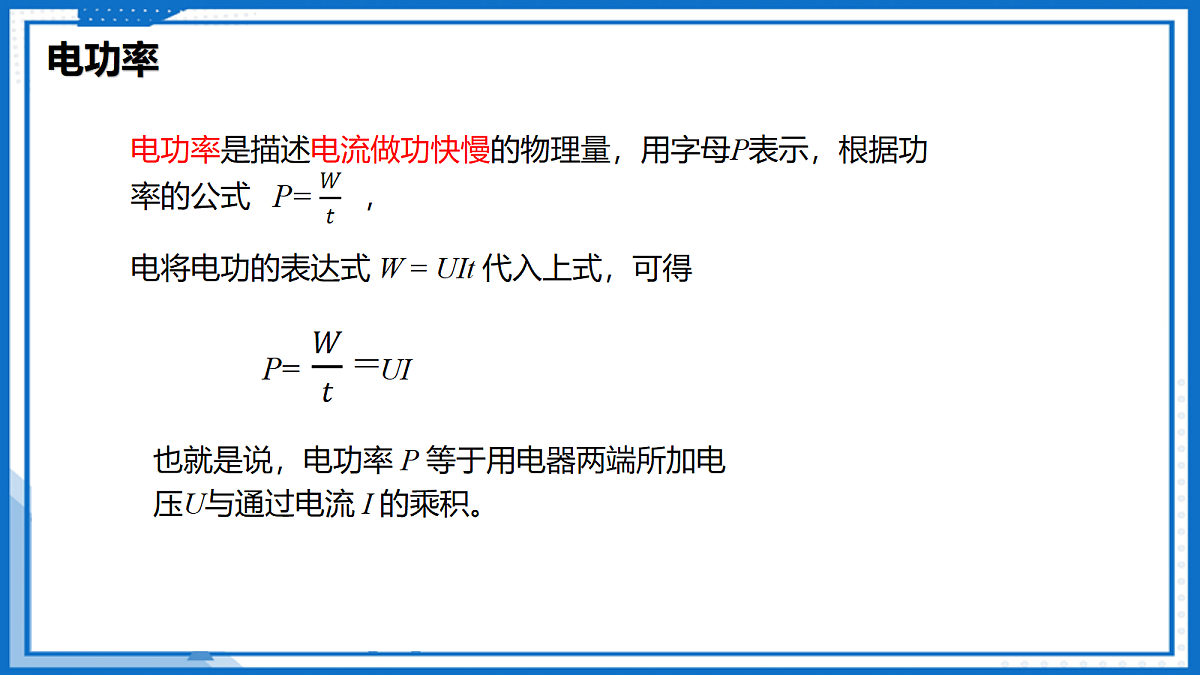

电功率是描述电流做功快慢的物理量，用字母P表示，根据功率的公式 ，
电将电功的表达式 W = UIt 代入上式，可得
也就是说，电功率 P 等于用电器两端所加电压U与通过电流 I 的乘积。
在国际单位制中，电功率的单位是瓦特，简称瓦，符号为W。当用电器两端的电压为1V, 通过用电器的电流为1 A 时，该用电器的电功率为1W, 即1W=1V·A
电功率的单位还有千瓦(kW) 和毫瓦(mW), 它们与瓦(W) 的换算关系为，1kW=1000W 1W=1000mW
而且，1W= 1J/s = 1V·A
电功率的有关单位
kW · h 和 kW 是两个不同物理量的单位。
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
电功的常用单位千瓦 · 时（kW·h）表示电功率为1kW的用电器持续工作1h所消耗的电能。
kW · h 和 kW
=1000W×3600s
即: 1kW·h＝3.6×106J
思考：从公式W＝Pt 你想到了节能的办法吗？可以在不改变用电时间的情况下，尽可能的减小用电器的功率，也可以在不减小用电器功率的情况下，减少用电时间。也可以同时减小用电器的功率和用电时间。
例题1．一台电视机5 h耗电1度，这台电视机的功率是多少?
答：这台电视机的功率是 200 W。
例题2. 某同学做实验时，测得一个灯泡两端的电压是2.5V, 通过灯泡的电流是0.2A。试求灯泡的电阻和电功率。
分 析 已知电压和电流，根据欧姆定律可以求出灯泡的电阻，根据电功率公式可以求出灯泡的电功率。
解 答 ( 1 ) 由 可得，灯泡的电阻
(2)由电功率公式可得，灯泡的电功率P=UI=2.5V×0.2 A=0.5W
反思 如果增加一个条件，还可以求出灯泡消耗的电能。这个条件是什么 ?
根据W=UIt，所以这个条件是通电时间t，如通电1h，求这个灯泡消耗的电能。
P =UI = U
P =UI= IR •I
用电器一般都有规定的额定电压， 在额定电压下工作时的电功率叫作额定功率。如图所示，储水式电热水器的铭牌上标有一些技术参数，其中包括额定电压和额定功率。
电灯上的“220V”、“25W”字样是什么意思?
标有“36V 25W”字样的灯泡
“25W”表示额定功率为25瓦
“36V”表示额定电压为36伏
“220V”表示额定电压为220伏
常见家用电器的额定功率值
因为电路的实际电压不一定恰好等于用电器的额定电压，所以用电器实际工作时的电功率也不一定等于额定功率。用电器实际工作时的电功率叫作实际功率。
不同种类用电器的额定功率一般不同。即使是同一类用电器，由于规格、型号不同，它们的额定功率一般也不相同。
不同用电器的额定功率一般不同 实际功率
1. 根据图15-5(a) 所示的电路图，用笔画线表示导线，将图15-5(b) 中的实验器材连接起来。
活动15.1 测量灯泡的电功率
2. 调节滑动变阻器 ， 使其接入电路中的阻值最大 。
3. 闭合开关，调节滑动变阻器，先后使电压表的示数小于、等于和略大于灯泡的额定电压，观察灯泡的亮度(以额定电压时灯泡的亮度为参照),读出电压表、电流表的示数并填入下表（见下页）。最后，分别计算出灯泡的电功率。
实验表明，灯泡的实际功率随实际电压的变化而变化。当实际电压小于额定电压时，实际功率小于额定功率，灯泡比正常发光时暗；当实际电压大于额定电压时，实际功率大于额定功率，灯泡比正常发光时亮。
任何用电器都应在额定电压下工作。实际电压偏低或偏高，都会影响用电器的工作性能，甚至会损坏用电器。
①当小灯两端的U实 = U额 时，P实 = P额 ，小灯正常发光。②当小灯两端的U实 < U额 时，P实 < P额 ，小灯发光比正常发光时暗。③当小灯两端的U实 >U额 时，P实 >P额 ，小灯发光比正常发光时亮，甚至被烧坏。
19世纪后期，爱迪生(图15-7)等发明了白炽灯，开启了电灯照亮世界的历史新纪元。这种电灯是由于灯丝发热到白炽状态而发光的，因此通常称为白炽灯。 白炽灯研制的关键是寻找耐热灯丝材料。为此，爱迪生先后试验了数千种材料， 不断改进，终于制成了具有广泛实用价值的碳丝电灯。20世纪初，灯丝普遍采用钨丝并沿用至21世纪早期，如图15-8(a) 所示 。
生活•物理•社会 电灯的发明与发展
白炽灯工作时，大部分电能转化为内能，发光效率较低。为此，人们在努力提高白炽灯发光效率的同时，也在不断探索新型电光源。21世纪以来， LED 光源的理论研究与技术创新突飞猛进。短短十几年时间，LED 光源便从早期的单色、小功率光源，发展成包括白光在内的多色、大功率照明光源，如图15-8(b) 所示。LED光源能将大部分电能转化为光能， 发光效率高，具有节能、环保等显著优点，因而很快得到普及。
如图，在串联电路中，R1、R2两端的电压分别为U1、U2，电路中的电流为I，分别求出R1、R2的功率P1、P2和电路的总功率P，并比较各部分功率与总功率的关系。
R2的功率P2=U2I
总功率：P=UI=（U1+U2）I=U1I+U2I =P1+P2
R1的功率P1=U1I
串联电路的总功率等于各部分功率之和。P=P1+P2
电功率在串联电路的应用
R1、R2串联时，电流通过R1做功的功率P1=U1I1电流通过R2做功的功率P2=U2I2由于I1=I2，则P1：P2=U1：U2由于U1=I1R1，U2=I2R2 ，则P1：P2=R1：R2
串联电路中，电流通过各用电器所做功的功率与其电阻成正比，即：P1∶P2＝R1∶R2
如图，在并联电路中，通过R1、R2两端的电压分别为I1、I2，电源电压为U，分别求出R1、R2的功率P1、P2和电路的总功率P，并比较各支路功率与总功率的关系。
R2的功率P2=UI2
总功率：P=UI=U（I1+I2）=UI1+UI2 =P1+P2
R1的功率P1=UI1
并联电路的总功率等于各支路功率之和。P=P1+P2
电功率在并联电路的应用
R1、R2并联时，电流通过R1做功的功率P1=U1I1电流通过R2做功的功率P2=U2I2由于U1=U2，则P1：P2=I1：I2由于I1=U1/R1，I2=U2/R2 ，则P1：P2=R2：R1
并联电路中，电流通过各用电器所做功的功率与其电阻成反比，即：P1∶P2＝R2∶R1
1．下列关于电功率的说法中，正确的是（ 　 ） A.电功率是表示电流做功多少的物理量 B.电功率是表示电流做功快慢的物理量 C.电功率大的用电器消耗电能一定多 D.电功率大的用电器工作时间一定短
2. 一台微波炉正常工作时的电功率最接近于（ ）A、 1瓦 B、10瓦 C、100瓦 D、1000瓦
3 ．下面四盏电灯正常发光时，最亮的灯是 ( )A ．“36V；100W” B ．“ 110V；40W”C ．“220V；25W” D ．“220V；60W”
4 ．一盏标有“6V 4W”的电灯接在某电路上，通过灯的电流是 1A ，则这盏灯的实际功率为( )A ．等于 4W B ．小于 4W C ．等于 6W D ．等于 9W
5 ．如图为某用电器的 I-U 图像，其额定电压为 12V ，则额定功率是 ( )
A ．0.6W B ．1.8W C ．3.2W D ．4.8W
6．定值电阻R1 = 5Ω 、R2 = 10Ω , 将R1 、R2 串联后接在 3V 的电源上，通电 1min 。 R1 消耗的电功率为P1 ，R1消耗的电能为W1 ；R2 消耗的电功率为P2 ，R2 消耗的电能为W2 。则P1 : P2 和W1 : W2分别为 ( )A ．1:2 1:2 B ．2:1 2:1 C ．1:1 2:1 D ．1:1 1:2
7．如图所示的电路中， 电阻 R1>R2 ，闭合开关 S 通电一段时间后， 电阻 R1 、R2 两端的电压分别为 U1 、U2，通过两个电阻的电流分别为 I1、I2 ，电阻 R1、R2 消耗的电能分别为 W1 、W2，电阻 R1 、R2 的电功率分别为 P1 、P2 ，下列判断中正确的是 ( )
A ．W1＜W2 B ．P1>P2C ．U1＜U2 D ．I1>I2
8．图甲为一款多挡电热暖身毯，简化电路如图乙(R1 > R2 ) 。仅闭合S1时电热暖身毯处于低温挡，此时电流为 0.5A ，低温挡功率为4W；求：
(1)电源电压；(2)电阻R1 的阻值；(3)若R2 的阻值为 5Ω , 则高温挡的总功率。
(1)电压表的示数；(2)电阻 R 的电功率；(3)小灯泡正常发光 1min 时， 电路消耗的电能。
1．如图所示，小灯泡 L 标有“6V0.5A ”字样，R = 15Ω , 闭合开关 S ，小灯泡正常发光。求：
2．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（　　）A．电流表示数变小，灯泡变亮B．电流表示数变大，灯泡变亮C．电压表示数变小，灯泡变亮D．电压表示数变大，灯泡变暗
