人教版 (2019)必修 第三册电路中的能量转化课文内容课件ppt

这是一份人教版 (2019)必修 第三册电路中的能量转化课文内容课件ppt，共21页。PPT课件主要包含了pt电功率等内容，欢迎下载使用。
为什么把用电器全部接入电路中之后，会被烧掉呢？

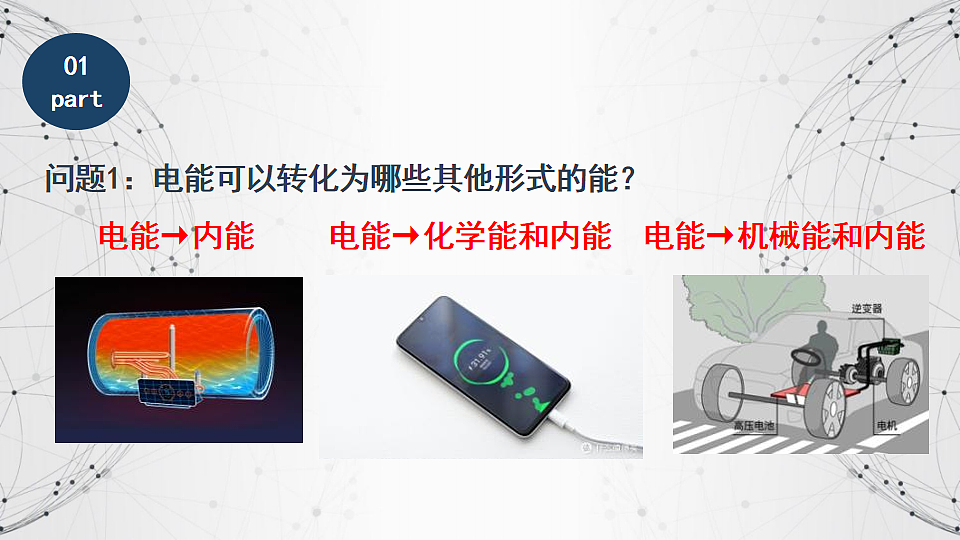

问题1：电能可以转化为哪些其他形式的能？电能→内能 电能→化学能和内能 电能→机械能和内能

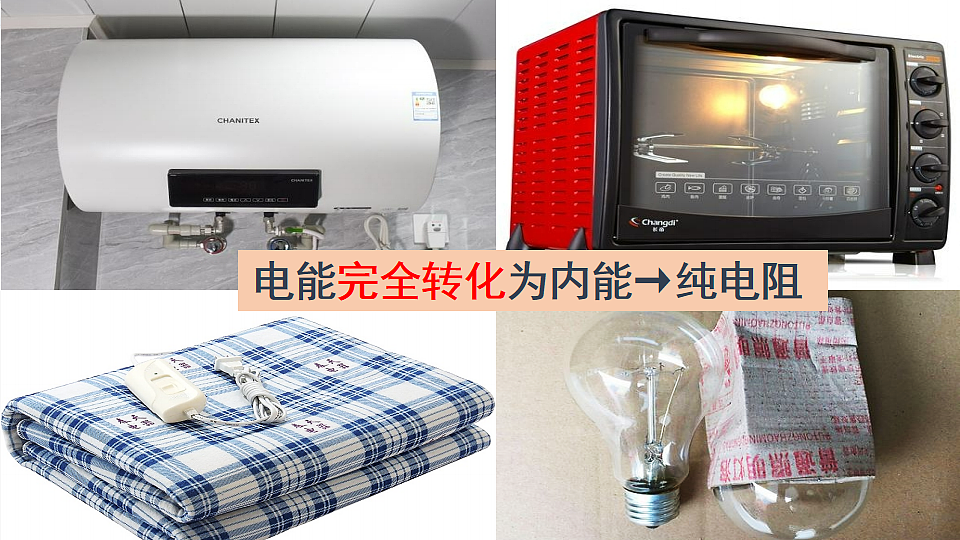

电能完全转化为内能→纯电阻

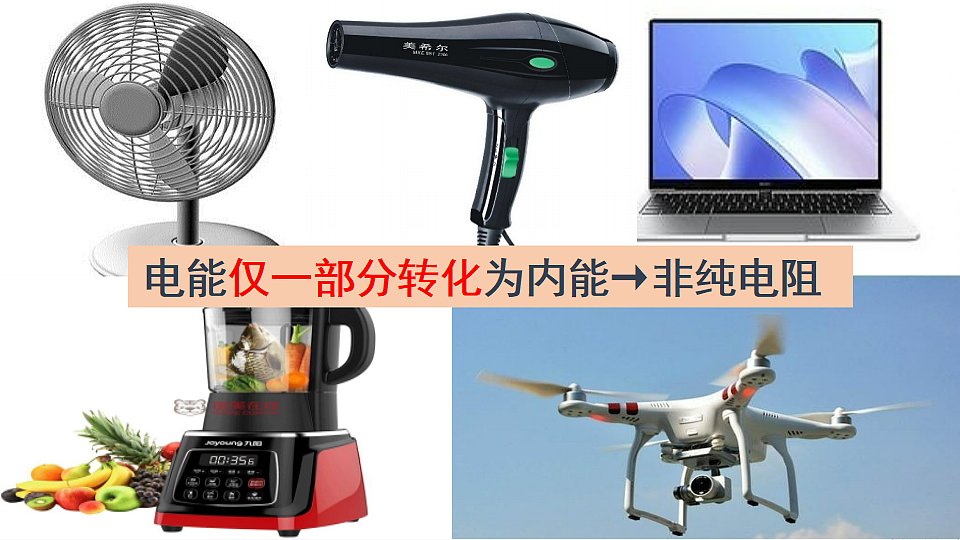

电能仅一部分转化为内能→非纯电阻

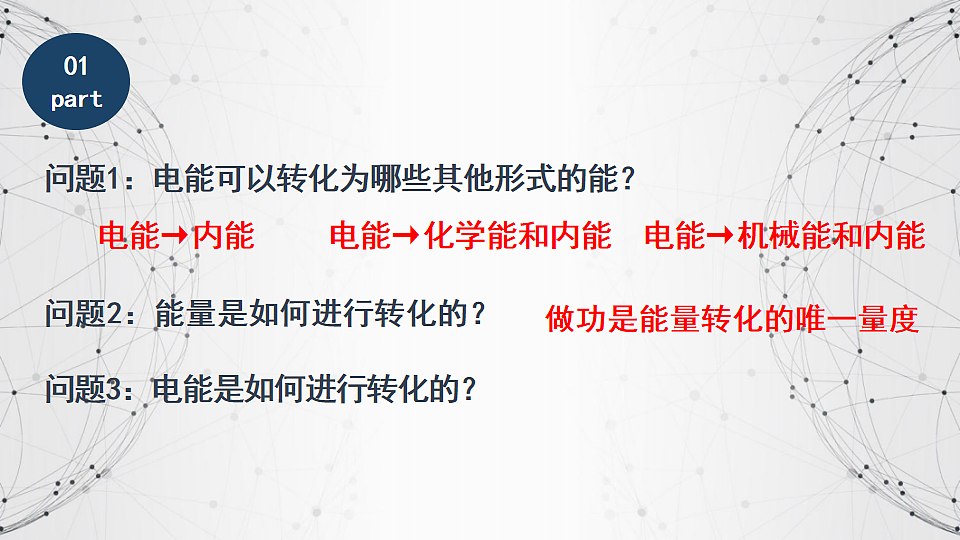

01part问题1：电能可以转化为哪些其他形式的能？电能→内能 电能→化学能和内能 电能→机械能和内能问题2：能量是如何进行转化的？ 做功是能量转化的唯一量度问题3：电能是如何进行转化的？

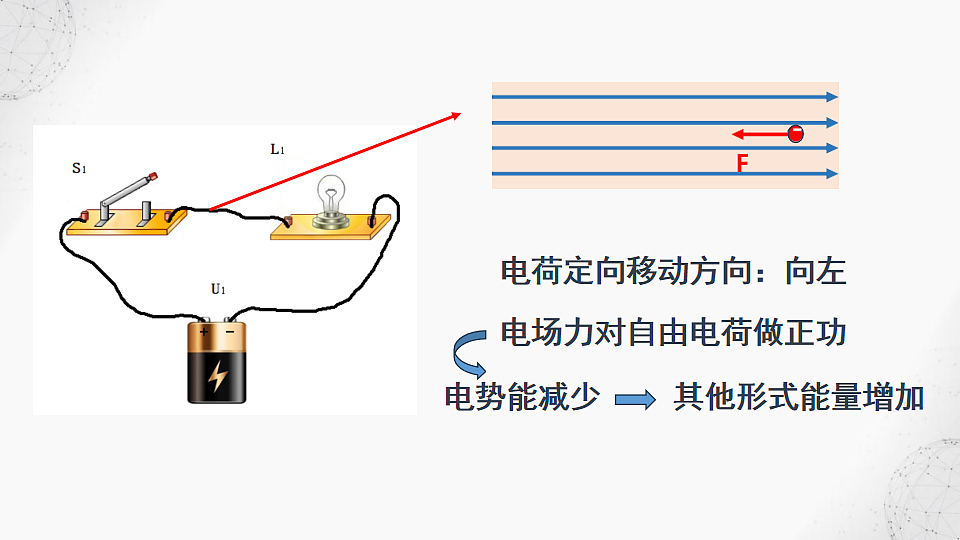

电荷定向移动方向：向左电场力对自由电荷做正功电势能减少 其他形式能量增加

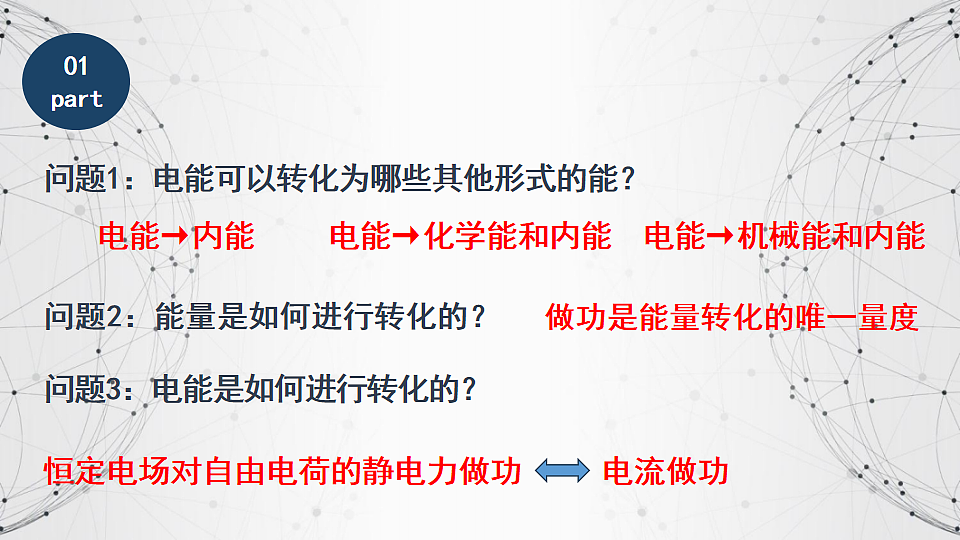

01part问题1：电能可以转化为哪些其他形式的能？电能→内能 电能→化学能和内能 电能→机械能和内能问题2：能量是如何进行转化的？ 做功是能量转化的唯一量度问题3：电能是如何进行转化的？恒定电场对自由电荷的静电力做功 电流做功
p t 电功1、定义：电场力对移动电荷所做的功（电流做功）。2、电流做功的实质：恒定电场对自由电荷的静电力做正功，电
势能减小，其它形式的能增加。3、公式： q=It （一切电路）4、标量5、单位：焦耳（J）
1、物理意义：描述电流做功快慢的物理量2、定义：单位时间内电流所做的功3、公式： 4、标量5、单位：瓦特（w）千瓦（kw）
p t 电功1、定义：电场力对移动电荷所做的功（电流做功）。2、电流做功的实质：恒定电场对自由电荷的静电力作正功，电
串、并联电路功率的分析和计算 1、串联电路 ：电流处处相等
结论：无论是串联电路，还是并联电路，电路消耗的总功率等于各电阻消耗的功率之和。
2、并联电路 ：电压处处相等
【例题1】一根电阻丝在t时间内通过2C的电量时，消耗电能是8J。若在t时间内通过该电阻丝4C的电量时，该电阻丝两端所
A．U=4V B．U=8VC．E=16J D．E=32J
BD ）消耗的电能去哪了？
加电压U和该电阻丝在t时间内消耗的电能E分别为(
p t 焦耳定律通过电热水器的电流大小为I，加热管的电阻大小为R，电热水器通电时间为t，推导电热水器产生的热量表达式。
p t 焦耳定律1、内容： 电流通过电阻产生的热量跟电流的二次方成正比，跟电阻值成正比，跟通电时间成正比。2、表达式：Q=I2Rt（实验表明：所有用电器在通电时所产生的热量都满足焦耳定律）
那么纯电阻电路与非纯电阻电路消耗的电功与所产生的电热关系上有怎样的区别？
消耗的电能转化为 形式 ( 机械能)W>Q即U>IR
纯电阻电路 非纯电阻电路
U=IR仅适用于纯电阻电路，不适用于非纯电阻电路。
消耗的电能全部转化为内能W=Q
p t 焦耳定律3、热功率：电阻通电时所产生的热量与产生这些热量所用时间的比值叫做热功率4、表达式： 于）所有因电流通过导体发热功率纯电阻电路：非纯电阻电路：
【例题2】一台电动机，线圈的电阻是 0.4 Ω,当它两端所加的电压为 220 V 时，通过的电流是 5 A。这台电动机发热的功率与对外做功的功率各是多少？P电=P机+P热P热=I2R=52 ×0.4W=10WP电=UI=220×5W=1100WP机=P电－P热=1100W－10W=1090W
【例题3】一台电动机，线圈的电阻是 0.4 Ω,当它两端所加的电压为 220 V 时，通过的电流是 5 A。若电动机的转子卡住，此时这台电动机发热的功率与对外做功的功率各是多少？
