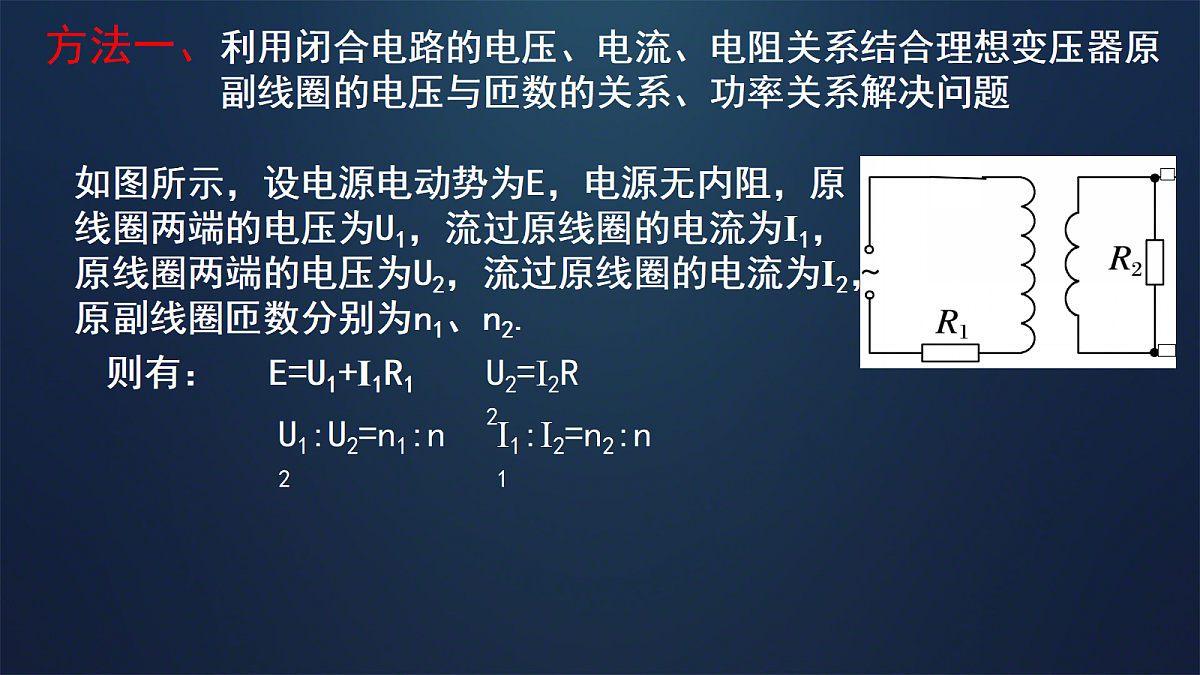

利用闭合电路的电压、电流、电阻关系结合理想变压器原副线圈的电压与匝数的关系、功率关系解决问题
如图所示，设电源电动势为E，电源无内阻，原线圈两端的电压为U1，流过原线圈的电流为I1，原线圈两端的电压为U2，流过原线圈的电流为I2，原副线圈匝数分别为n1、n2.
U1:U2=n1:n2
I1:I2=n2:n1

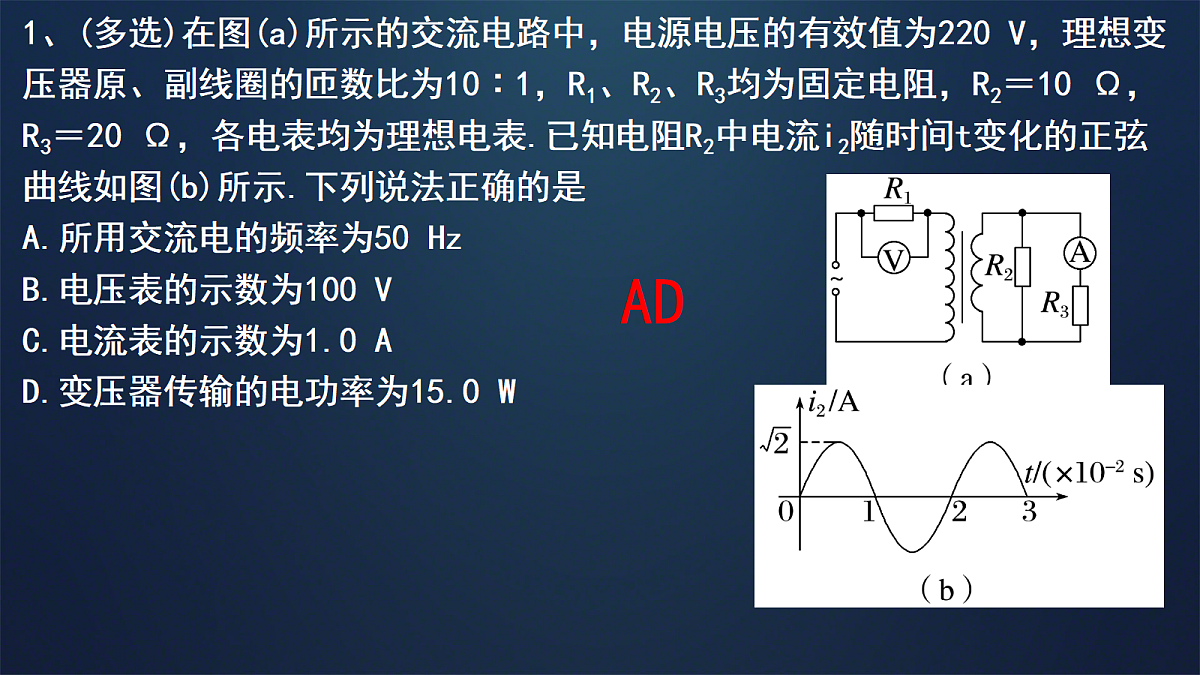

1、(多选)在图(a)所示的交流电路中，电源电压的有效值为220 V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2＝10 Ω，R3＝20 Ω，各电表均为理想电表.已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示.下列说法正确的是A.所用交流电的频率为50 Hz B.电压表的示数为100 VC.电流表的示数为1.0 AD.变压器传输的电功率为15.0 W

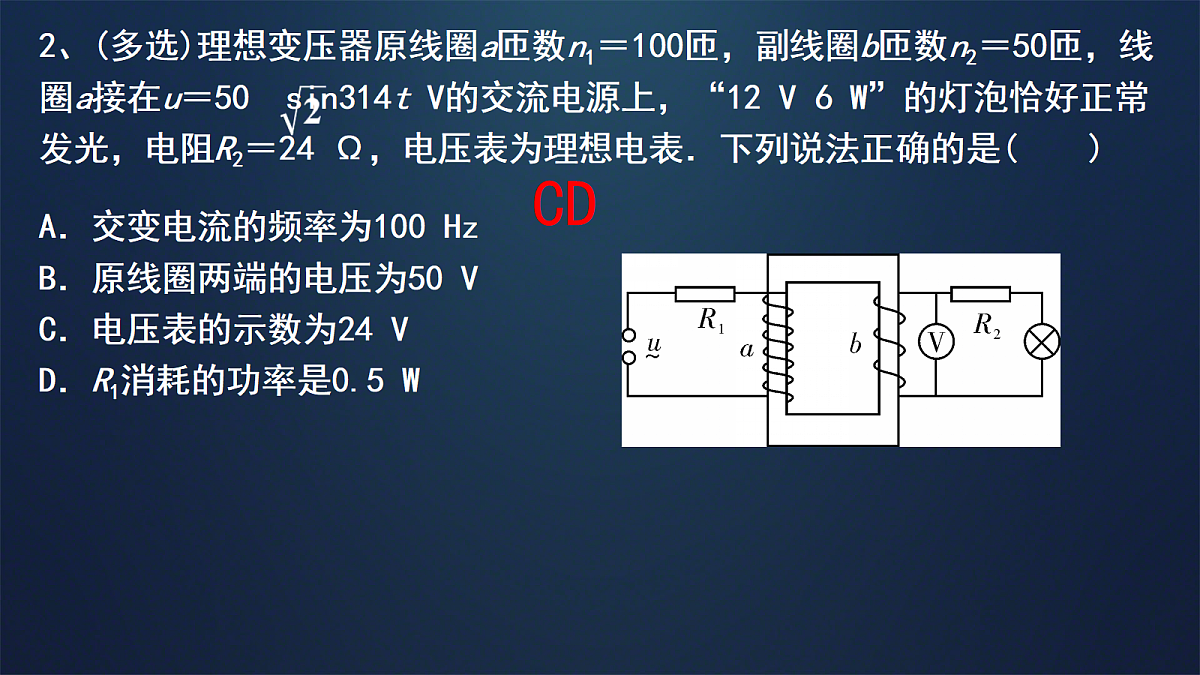

2、(多选)理想变压器原线圈a匝数n1＝100匝，副线圈b匝数n2＝50匝，线圈a接在u＝50 sin314t V的交流电源上，“12 V 6 W”的灯泡恰好正常发光，电阻R2＝24 Ω，电压表为理想电表．下列说法正确的是(　　)A．交变电流的频率为100 HzB．原线圈两端的电压为50 VC．电压表的示数为24 VD．R1消耗的功率是0.5 W

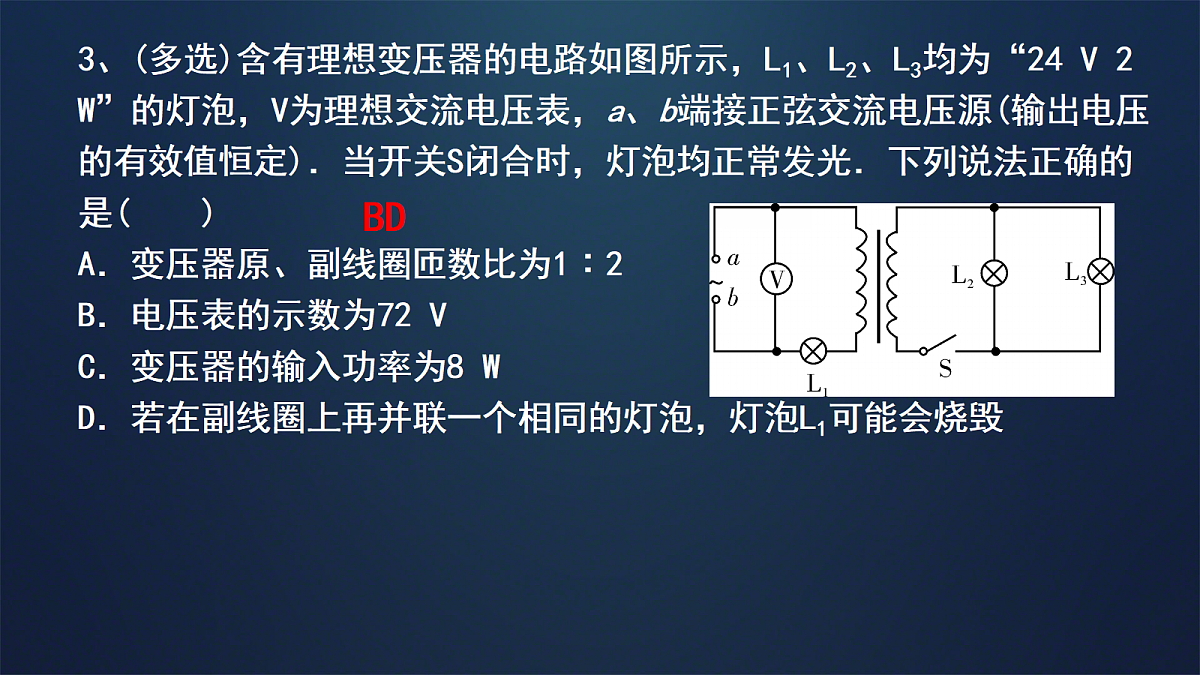

3、(多选)含有理想变压器的电路如图所示，L1、L2、L3均为“24 V 2 W”的灯泡，V为理想交流电压表，a、b端接正弦交流电压源(输出电压的有效值恒定)．当开关S闭合时，灯泡均正常发光．下列说法正确的是( )A．变压器原、副线圈匝数比为1∶2B．电压表的示数为72 VC．变压器的输入功率为8 WD．若在副线圈上再并联一个相同的灯泡，灯泡L1可能会烧毁

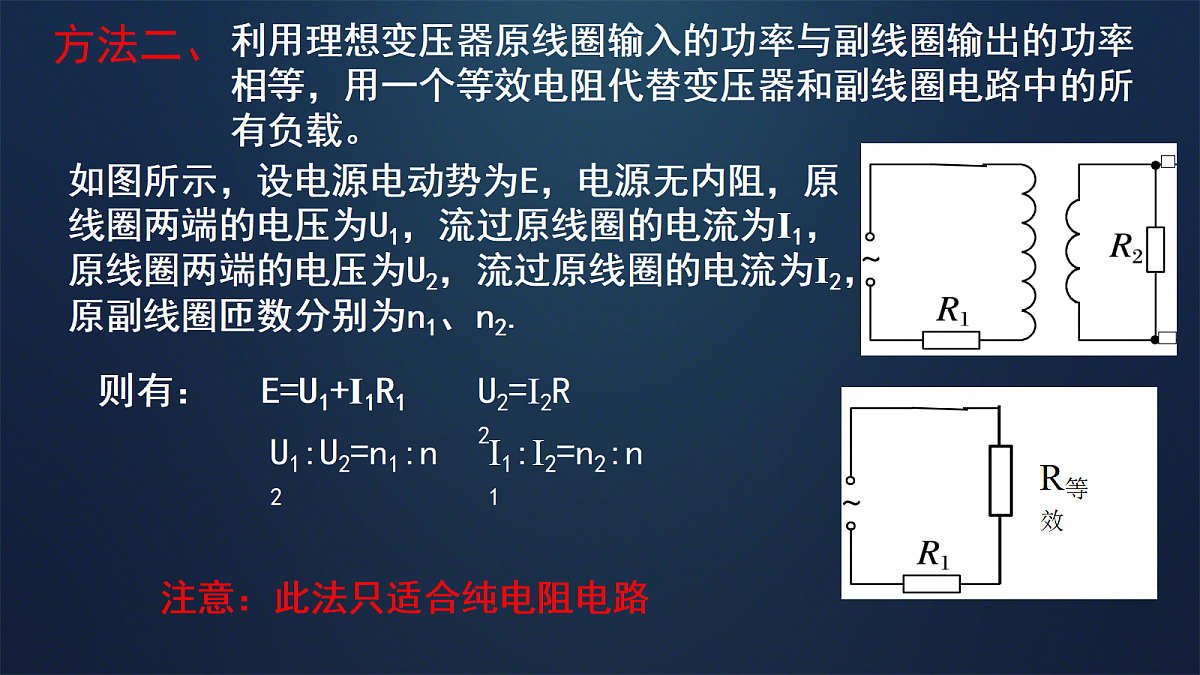

利用理想变压器原线圈输入的功率与副线圈输出的功率相等，用一个等效电阻代替变压器和副线圈电路中的所有负载。
注意：此法只适合纯电阻电路
1、如图所示，理想变压器的原线圈接在有效值为100 V的正弦交流电源上，原、副线圈匝数比为2∶1，定值电阻R1、R2、R3的阻值分别为10 Ω、20 Ω、20 Ω，电流表为理想交流电流表.下列说法正确的是A.R1的电功率为40 WB.电流表示数为1 AC.副线圈两端电压为20 VD.副线圈的输出功率为80 W
2、一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3Ω 、1Ω 和4Ω ，A为理想交流电流表，U为正弦交流电源，输出电压的有效值恒定。当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。该变压器原、副线圈匝数比为A．2B．3C． 4 D．5
3、在图甲所示的交流电路中，理想变压器原、副线圈的匝数比为2：1，R3为变阻器，R1=R2=4Ω。电源电压u随时间t按正弦规律变化如图乙所示，电流表为理想电表，则下列说法正确的是（　　）A．滑片P向下移动时，电流表示数增大B. 滑片P向上移动时，电阻R3中电流增大C．当R3=4/3Ω时，理想变压器的输出功率最大且为36WD．当 R3=4Ω 时，电流表的示数为1A
练习1．如图所示，理想变压器原、副线圈匝数之比为1:2，正弦交流电源电压的有效值为U=15V保持不变，电阻R1=15Ω，R2=20Ω，滑动变阻器R3最大阻值为40Ω。开始时，滑片P处于滑动变阻器正中间位置，则下列说法正确的是（　　）A．通过R1的电流为1AB．电压表读数为6VC．若向下移动P，电压表读数将变大D．若向上移动P，变压器的输出功率将变大
练习2、如图，理想变压器原、副线圈匝数比为n1∶n2，输入端C、D接入电压有效值恒定的交变电源，灯泡L1、L2的阻值始终与定值电阻R0的阻值相同.在滑动变阻器R的滑片从a端滑动到b端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是A.L1先变暗后变亮，L2一直变亮B.L1先变亮后变暗，L2一直变亮C.L1先变暗后变亮，L2先变亮后变暗D.L1先变亮后变暗，L2先变亮后变暗
