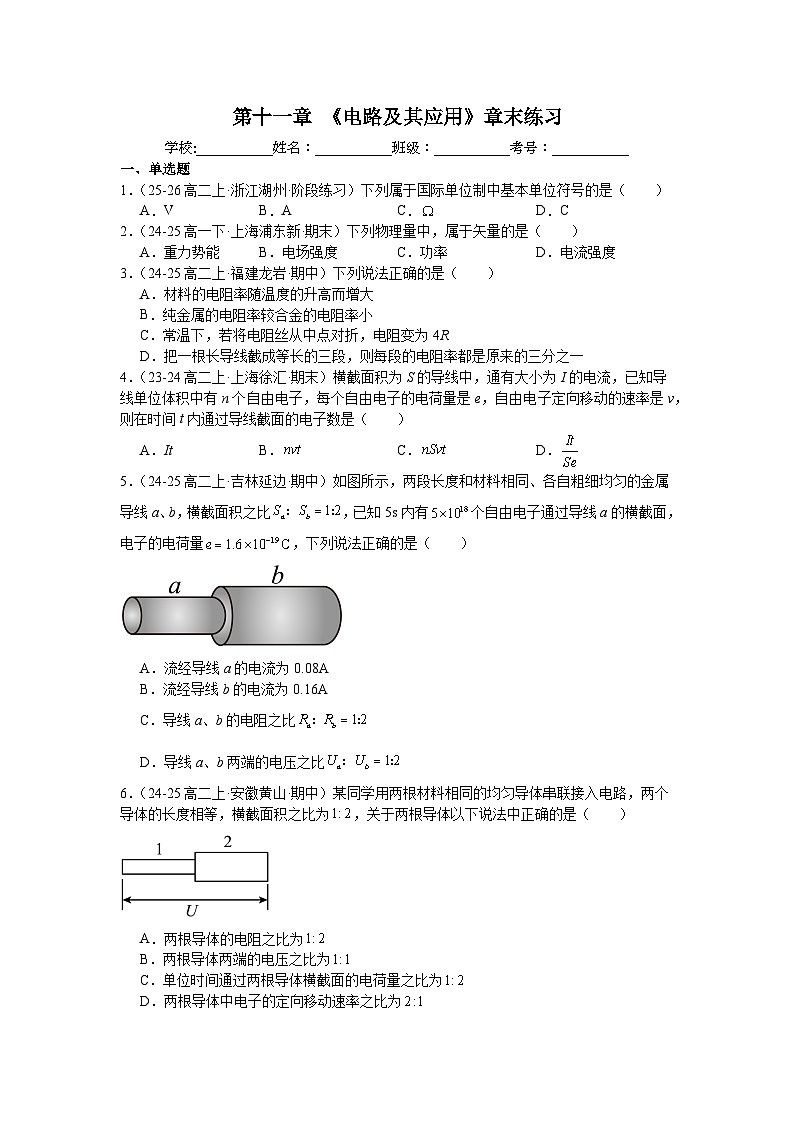

第十一章 《电路及其应用》章末练习 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（25-26高二上·浙江湖州·阶段练习）下列属于国际单位制中基本单位符号的是（　　） A．V B．A C． D．C 2．（24-25高一下·上海浦东新·期末）下列物理量中，属于矢量的是（　　） A．重力势能 B．电场强度 C．功率 D．电流强度 3．（24-25高二上·福建龙岩·期中）下列说法正确的是（　　） A．材料的电阻率随温度的升高而增大 B．纯金属的电阻率较合金的电阻率小 C．常温下，若将电阻丝从中点对折，电阻变为4R D．把一根长导线截成等长的三段，则每段的电阻率都是原来的三分之一 4．（23-24高二上·上海徐汇·期末）横截面积为S的导线中，通有大小为I的电流，已知导线单位体积中有n个自由电子，每个自由电子的电荷量是e，自由电子定向移动的速率是v，则在时间t内通过导线截面的电子数是（　　） A．It B． C． D． 5．（24-25高二上·吉林延边·期中）如图所示，两段长度和材料相同、各自粗细均匀的金属导线a、b，横截面积之比，已知5s内有个自由电子通过导线a的横截面，电子的电荷量，下列说法正确的是（　　） A．流经导线a的电流为0.08A B．流经导线b的电流为0.16A C．导线a、b的电阻之比 D．导线a、b两端的电压之比 6．（24-25高二上·安徽黄山·期中）某同学用两根材料相同的均匀导体串联接入电路，两个导体的长度相等，横截面积之比为，关于两根导体以下说法中正确的是（　　） A．两根导体的电阻之比为 B．两根导体两端的电压之比为 C．单位时间通过两根导体横截面的电荷量之比为 D．两根导体中电子的定向移动速率之比为 7．（24-25高二上·山东·期中）将内阻，满偏电流的表头连接在如图所示的电路中，已知，，通过控制开关的闭合与断开，即可成为大量程的电流表或电压表。对此电路，下列说法正确的是（　　） A．此电路改装成的电压表可用来测量的电压 B．此电路改装成的电流表可用来测量的电流 C．此电路可以将表头改装成两个量程的电压表 D．此电路只能将表头改装成一个量程的电流表 8．（24-25高二上·江西南昌·期中）图甲为在10℃左右的环境中工作的某自动恒温箱原理图，箱内的电阻R1=2kΩ，R2=1.5kΩ，R3=4kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示，当a、b两端电压Uab＜0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热；当Uab＞0时，电压鉴别器使S断开，停止加热。则恒温箱内的温度大约保持在（　　） A．25℃ B．30℃ C．35℃ D．40℃ 二、多选题 9．（24-25高二上·天津河西·期中）如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱R组成的，下列说法正确的是（　　） A．甲表是电流表，R增大时量程减小 B．甲表是电流表，R增大时量程增大 C．乙表是电压表，R增大时量程增大 D．乙表是电压表，R增大时量程减小 10．（24-25高二上·海南·期中）如图所示为某控制电路的一部分。已知输入电压，，，当滑动触头P从最下端滑动到最上端的过程中，输出端a、b间的电压可能是（　　） A．2V B．5V C．8V D．11V 三、实验题 11．（24-25高二上·四川巴中·期中） 某同学要测量一新材料制成的均匀金属导电圆柱体的电阻率。 (1)用螺旋测微器测其直径为________mm（如图所示）； (2)用多用电表粗测该圆柱体阻值约为5Ω，为进一步测其电阻， 该同学做实验时应从下述器材中选用 （请填写器材前对应的字母代号）； A．电池组（3V， 内阻约为1Ω） B．电流表（0~3A， 内阻约为0.0125Ω） C．电流表（0~0.6A， 内阻约为0.125Ω） D．电压表 （0~3V， 内阻约为4kΩ） E．电压表 （0~15V， 内阻约为15kΩ） F．滑动变阻器（0~20Ω， 允许最大电流1A） G．滑动变阻器 （0~2000Ω， 允许最大电流0.3A） H．开关、导线若干 (3)测该圆柱体的电阻时， 电流表在测量电路中应采用________（选填“外”或“内”）接法，测得其电阻值比真实值偏________（选填“大”或“小”） 。 (4)若用L表示圆柱体的长度， d表示直径， 测得电阻为R， 请写出圆柱体电阻率的表达式=________。 12．（22-23高一下·河北唐山·阶段练习）有一个额定电压为3.8V、阻值约为15Ω的小灯泡，现要用伏安法描绘这只灯泡的伏安特性图线，有下列器材可供选用： A．电压表V1（0~6V，内阻约为5kΩ） B．电压表V2（0~15V，内阻约为30kΩ） C．电流表A1（0~3A，内阻约为0.1Ω） D．电流表A2（0~0.6A，内阻约为0.5Ω） E.滑动变阻器R1（10Ω，5A） F.滑动变阻器R2（200Ω，0.5A） G.蓄电池（电动势6V，内阻不计） H.开关、导线 （1）请在方框内画出实验的电路图______（不用写元件符号）。    （2）实验中，电流表选______，滑动变阻器选______（请填写选项前对应的字母）。 （3）测得该灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为_____Ω（结果保留三位有效数字）    四、解答题 13．（25-26高二上·全国·课前预习）这是一张家庭电路的输电线布线图，在以往关于电路的学习中，我们知道，导线的电阻是可以忽略不计的。看完这张图，你认为家庭电路中输电线的电阻可以忽略吗？ 14．（25-26高一下·江苏盐城·阶段练习）如图所示，把两只完全相同的表头进行改装，已知表头内阻100Ω，求： （1）表头的满偏电流； （2）电阻和的阻值。    《第十一章 《电路及其应用》章末练习-2025-2026学年高二上学期物理人教版必修第三册》参考答案 1．B 【详解】电压单位V，电阻单位，电量单位C，都不是国际单位制中的基本单位，电流单位A是国际单位制中的基本单位。 故选B。 2．B 【详解】矢量是既有大小，又有方向的量，运算符和平行四边形定则；标量只有大小，没有方向的量，所以电场强度是矢量，重力势能、功率、电流强度为标量。 故选B。 3．B 【详解】A．金属导体的电阻率一般随着温度的升高而增大，半导体材料的电阻率一般随着温度的升高而减小，故A错误； B．纯金属的电阻率较合金的电阻率小，故B正确； C．根据电阻定律 常温下，若将电阻丝从中点对折，则有 故C错误； D．把一根长导线截成等长的三段，每段的电阻率根据原来的电阻率相等，故D错误。 故选B。 4．C 【详解】BC．已知导线单位体积中有n个自由电子，则在时间t内通过导线截面的电子数是 故C正确，B错误； AD．根据电流定义式可得总的电荷量为 在时间t内通过导线截面的电子数是 故AD错误。 故选C。 5．B 【详解】A．流经导线a的电流为，故A错误； B．因两段导线串联，电流相等，所以流过导线b的电流也是0.16A，故B错误； C． 根据电阻定律有，故C错误： D.根据欧姆定律 有，故D错误。 故选A。 6．D 【详解】A．根据电阻的决定式有 ， 结合题意解得 故A错误； B．串联电路，电流相等，根据欧姆定律有 ， 结合上述解得 故B错误； C．根据电流的定义式有 解得 通过两导体的电流相等，则单位时间通过两根导体横截面的电荷量相等，即单位时间通过两根导体横截面的电荷量之比为，故C错误； D．根据电流的微观定义式有 解得两根导体中电子的定向移动速率之比为，故D正确。 故选D。 7．A 【详解】A．均断开时，与G串联成为电压表，量程为 故此电路改装成的电压表可用来测量的电压，A正确； B．均闭合时，与G并联成为电流表，量程为 S1断开、闭合时，与G串联后再与并联成为电流表，量程为 故此电路改装成的电流表不能用来测量的电流，B错误； CD．闭合、断开时，只有表头接入电路，没有改装，所以，此电路可将表头改装成一个量程的电压表、两个量程的电流表，CD错误。 故选A。 8．A 【详解】由题意得：当Uab＝0时，即φa＝φb时，恒温箱保持稳定，根据串并联电路电压与电阻的关系可知 R1：R2＝2：1.5＝4：3 只有R3：也为4：3的时候，Uab＝0，此时电桥平衡电阻为3kΩ，从图乙可以看出，温度为25℃。 故选A。 9．AC 【详解】AB．甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故A正确，B错误； CD．乙表是电压表，R增大时，变阻器分担的电压增大，量程增大，故C正确，D错误。 故选AC。 10．BC 【详解】P在最下端时，输出端a、b间的电压最小为 VP在最上端时，输出端a、b间的电压最大为9V，所以输出端a、b间的电压可能是5V，8V。 故选BC。 11．(1)2.125 (2)ACDFH (3) 外 小 (4) 【详解】（1）根据螺旋测微器示数可知，该金属丝直径应为 （2）电池组A电压是3V，流过圆柱体的最大电流 故电流表选C，电压表选D；滑动变阻器选总阻值小的，便于调节，故选F；另外要选导线、开关，即H。 故选ACDFH。 （3）[1][2]因为 ， 故电流表选择外接法；外接法电压测量准确，电流测量值偏大，根据欧姆定律可知，测得的电阻值比真实值偏小。 （4）根据 解得 12．    D E 15.8 【详解】（1）[1] 描绘小灯泡的伏安特性曲线要求从电压表，电流表示数为零时开始测绘，所以滑动变阻器要采用分压式接法；小灯泡的电阻比较小，故电压表的分流效果不明显，所以采用电流表外接法。实验的电路图如图所示    （2）[2] 小灯泡的额定电流为 故电流表应选D。 [3] 在分压电路中，为了方便调节，滑动变阻器应选小的，故选E。 （3）[4] 由图线可知，当小灯泡在3.8V电压下，它的电流为0.24A，故其正常工作时的电阻为 13．见解析 【详解】由这张图可知，家庭输电线路中导线的长度累加起来是很长的，所以导线的电阻是不可忽略的，导线上消耗的电能也是不可忽略的。 14．（1）；（2）， 【详解】（1）由欧姆定律，对图甲可得 （2）由欧姆定律，对图乙可得 联立解得 题号12345678910答案BBBCBDAAACBC
