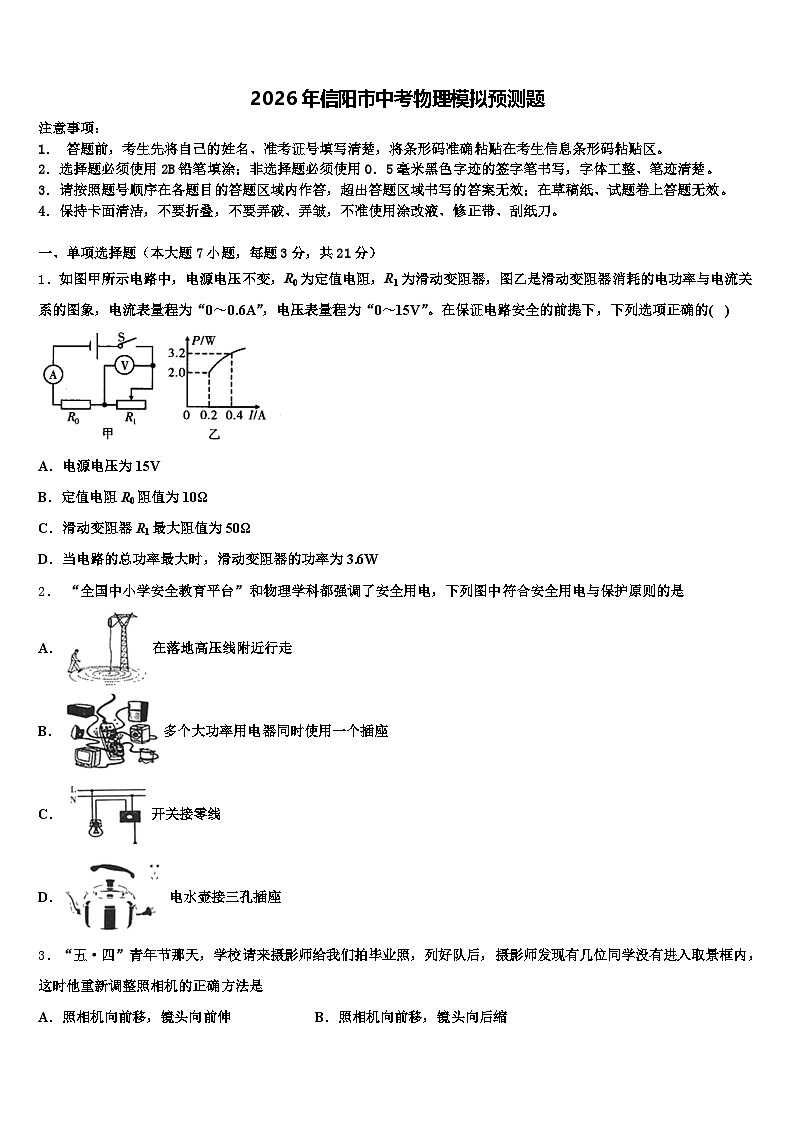

2026年信阳市中考物理模拟预测题（含答案解析）

这是一份2026年信阳市中考物理模拟预测题（含答案解析），共20页。试卷主要包含了下列事例中为了减小摩擦的是，现有两个灯，L1上等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图甲所示电路中，电源电压不变，R0为定值电阻，R1为滑动变阻器，图乙是滑动变阻器消耗的电功率与电流关系的图象，电流表量程为“0～0.6A”，电压表量程为“0～15V”。在保证电路安全的前提下，下列选项正确的( )
A．电源电压为15V
B．定值电阻R0阻值为10Ω
C．滑动变阻器R1最大阻值为50Ω
D．当电路的总功率最大时，滑动变阻器的功率为3.6W
2． “全国中小学安全教育平台”和物理学科都强调了安全用电，下列图中符合安全用电与保护原则的是
A．在落地高压线附近行走
B．多个大功率用电器同时使用一个插座
C．开关接零线
D．电水壶接三孔插座

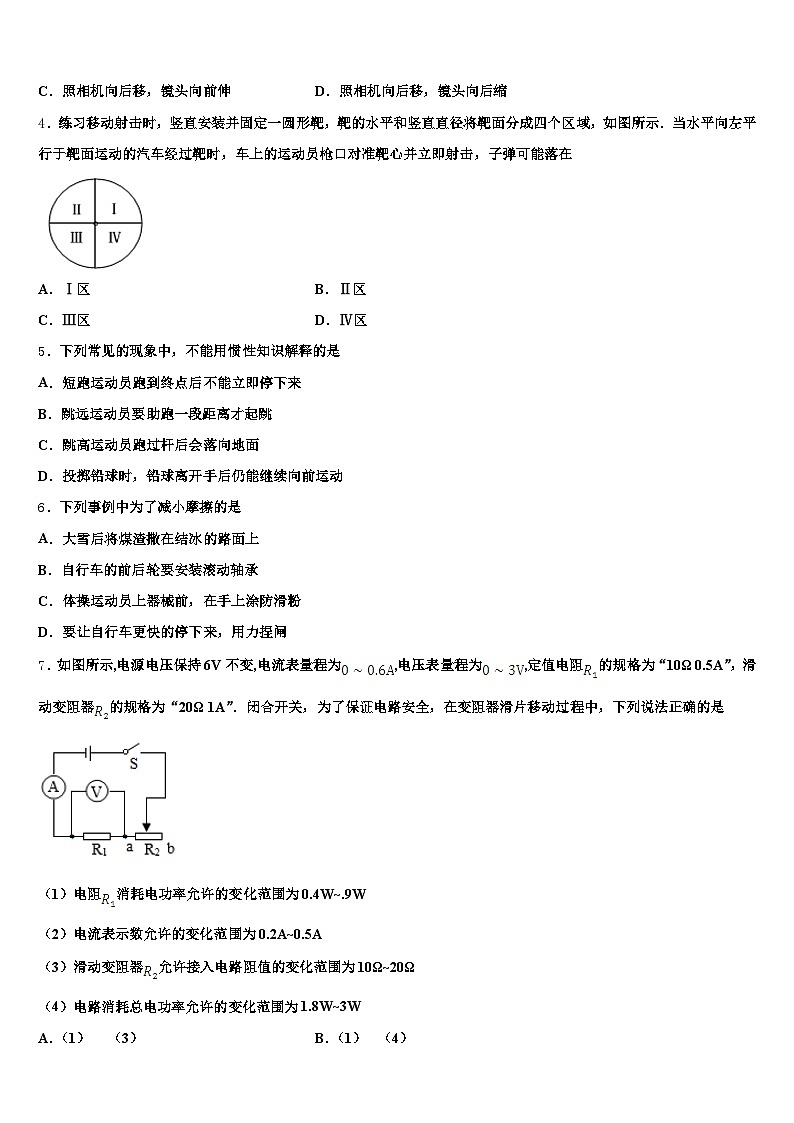

3．“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是
A．照相机向前移，镜头向前伸B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸D．照相机向后移，镜头向后缩
4．练习移动射击时，竖直安装并固定一圆形靶，靶的水平和竖直直径将靶面分成四个区域，如图所示．当水平向左平行于靶面运动的汽车经过靶时，车上的运动员枪口对准靶心并立即射击，子弹可能落在
A．Ⅰ区B．Ⅱ区
C．Ⅲ区D．Ⅳ区
5．下列常见的现象中，不能用惯性知识解释的是
A．短跑运动员跑到终点后不能立即停下来
B．跳远运动员要助跑一段距离才起跳
C．跳高运动员跑过杆后会落向地面
D．投掷铅球时，铅球离开手后仍能继续向前运动
6．下列事例中为了减小摩擦的是
A．大雪后将煤渣撒在结冰的路面上
B．自行车的前后轮要安装滚动轴承
C．体操运动员上器械前，在手上涂防滑粉
D．要让自行车更快的停下来，用力捏闸
7．如图所示,电源电压保持6V不变,电流表量程为,电压表量程为,定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
（1）电阻消耗电功率允许的变化范围为0.4W~.9W
（2）电流表示数允许的变化范围为0.2A~0.5A
（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω
（4）电路消耗总电功率允许的变化范围为1.8W~3W

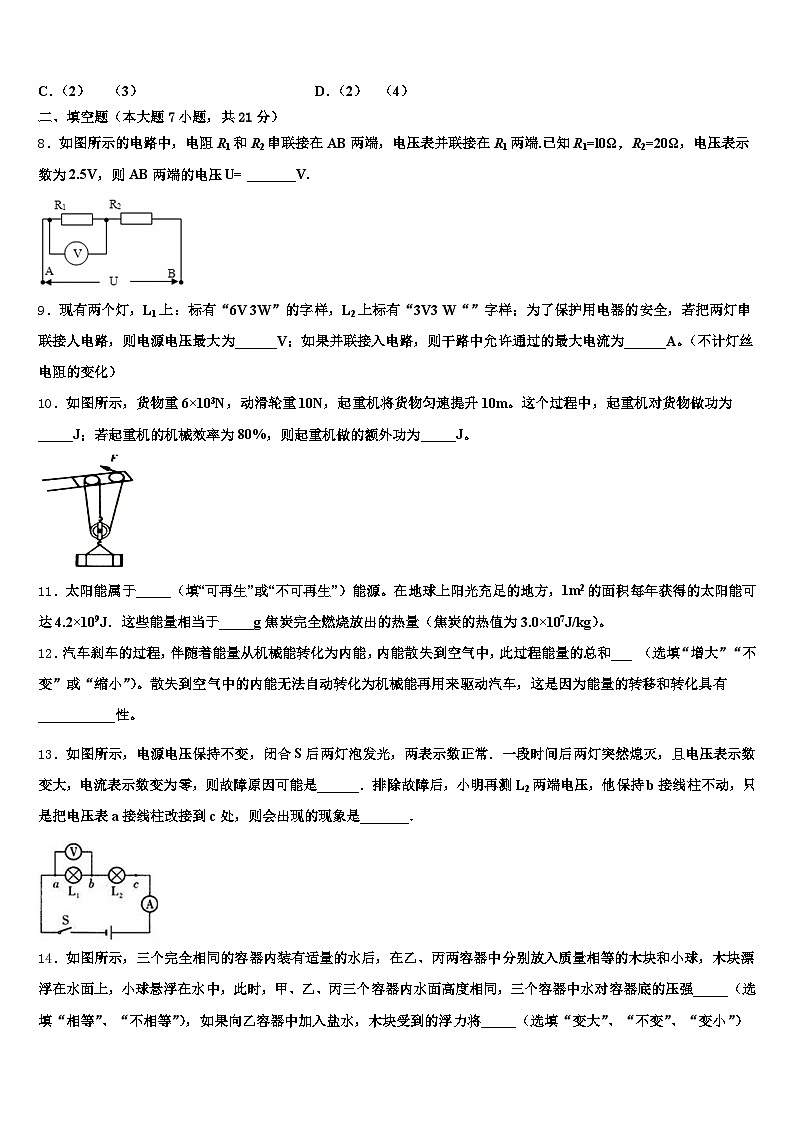

A．（1） （3）B．（1） （4）
C．（2） （3）D．（2） （4）
二、填空题（本大题7小题，共21分）
8．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端.已知R1=l0Ω，R2=20Ω，电压表示数为2.5V，则AB两端的电压U= _______V.
9．现有两个灯，L1上：标有“6V 3W”的字样，L2上标有“3V3 W“”字样；为了保护用电器的安全，若把两灯串联接人电路，则电源电压最大为______V；如果并联接入电路，则干路中允许通过的最大电流为______A。（不计灯丝电阻的变化）
10．如图所示，货物重6×103N，动滑轮重10N，起重机将货物匀速提升10m。这个过程中，起重机对货物做功为_____J；若起重机的机械效率为80%，则起重机做的额外功为_____J。
11．太阳能属于_____（填“可再生”或“不可再生”）能源。在地球上阳光充足的地方，1m2的面积每年获得的太阳能可达4.2×109J．这些能量相当于_____g焦炭完全燃烧放出的热量（焦炭的热值为3.0×107J/kg）。
12．汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程能量的总和___ （选填“增大”“不变”或“缩小”）。散失到空气中的内能无法自动转化为机械能再用来驱动汽车，这是因为能量的转移和转化具有___________性。
13．如图所示，电源电压保持不变，闭合S后两灯泡发光，两表示数正常．一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是______．排除故障后，小明再测L2两端电压，他保持b接线柱不动，只是把电压表a接线柱改接到c处，则会出现的现象是_______．
14．如图所示，三个完全相同的容器内装有适量的水后，在乙、丙两容器中分别放入质量相等的木块和小球，木块漂浮在水面上，小球悬浮在水中，此时，甲、乙、丙三个容器内水面高度相同，三个容器中水对容器底的压强_____（选填“相等”、“不相等”），如果向乙容器中加入盐水，木块受到的浮力将_____（选填“变大”、“不变”、“变小”）
三、作图题（共7分）
15．开关闭合后磁感线的形状如图，请标出磁铁A的磁极和磁感线的方向．
（_______）
16．如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
17．通电螺线管下方的小磁针静止时如图所示，请在括号内标上电源的“+”或“—”．
（_____）
四、实验题（本大题共5小题，共20分）
18．探究阻力对运动的影响
①让小车从斜面上同一位置由静止开始下滑．这样的目的是让小车进入平面时的________相同．
②实验中小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最__________．
③推理：若水平面光滑，运动的小车不受任何阻力，则它会在水平面上做________运动．
④该实验可以证明：物体的运动___________（填“需要”或“不需要”）力来维持．
19．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_______（填“增加”或“减少”），说明电流越___（填“大”或“小”），电磁铁磁性越强．
（2）根据图示的情境可知，__（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强．
（3）根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的____极．
（4）电磁铁吸引的大头针下端分散的原因是_________________________．
20．利用如图装置探究阻力对物体运动的影响。
（1）在实验中换用棉布和毛巾是通过改变_____来改变阻力大小的。
（2）探究阻力对小车运动的影响时，让小车从斜面的同一高度由静止滑下的目的是_____。
（3）实验现象是：小车受到的阻力越_____，滑行的距离越远，速度减小得越_____。
（4）根据实验现象推理可得出：水平面上运动的小车不受阻力，小车将做_____。
（5）伽利略通过下图所示的实验和推理也得出类似结论，请写出图中各实验和推理的合理顺序：_____。（用字母表示）
21．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．
商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：
a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；
c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时、S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．
为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：
猜想一：冰箱按要求放置可能会降低冰箱内的温度
猜想二：冰箱按要求放置可能会减少冰箱消耗的电能
a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．
22．小明和同学们在探究“电流与电阻关系”的实验中，所用的器材有：三节干电池，5Ω、10Ω、15Ω、20Ω的电阻各一个，滑动变阻器、电流表、电压表、开关各一个，导线若干。请你和他们一起完成实验。
（1）小明选用器材时发现电流表指针如图甲所示，接下来他应该进行的操作是_____。
（2）小明迕成如图乙所示的电路，连接有一处错误，请你帮他找出错误，在错误的导线上划“×”，并画出正确的连线。
（_____）
（3）请你在图丙虚线框内帮助小明设计一个记录实验数据的表格
（______）
（4）在实验中，移动滑动变阻器的滑片使15Ω定值电阻两端的电压为2V不变，并记录电流表示数。当用20Ω的定值电阻替换15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，请你分析其中的原因是_____
（5）完成该实验后，利用上述器材还可以进行哪些实验，请你列举两例：①_____；②_____。
五、计算题（本大题共2小题，共13分）
23．小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”．图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能，已知智能电热马桶盖低温挡功率为P1＝22W，中温挡功率为P2＝44W求：
（1）求R1和R2的阻值；
（2）高温挡功率P3；
24．如图所示是某型号的电热水壶，有关参数如表，将电热水壶装入最大容量的水 后，放置于面积为 1.2m2 的水平桌面上，求：
（1）该热水壶受到的总重力为多少 N？
（2）该热水壶对桌面的压强多大？
（3）若正常工作 7 分钟即可将该壶中初温为 20℃的水加热到 100℃，则电热水壶正常工作 时的效率多大？（c 水=4.2×103J/（kg·℃））
六、综合能力题（本大题共3小题，共18分）
25．图1是一款家用小型烤面包片的电烤炉，其额定功率为800W．它内部的简化电路如图2，发热体由两根完全相同的电热丝组成（不考虑温度对电阻的影响）．
（1）该电烤炉正常工作5min，电热丝放出的总热量是多少？
（2）小华只想让一根电热丝工作，她在图2中的a、b两点间接入一个开关S1．请你通过计算说明，若开关S、S1均闭合时，对电热丝的使用寿命会造成什么影响？
（3）小华最终将电烤炉内部电路改造为图3，其中R3＝R2．当开关S、S1、S2均闭合时，电烤炉的功率仍为800W，则电热丝R3的阻值应为多少？
26．重为200N的物体静止在水平地面上．小刚用如图所示的动滑轮将物体匀速竖直提升3m，已知动滑轮重50N，不计绳重和滑轮转轴处的摩擦．
求小刚作用在绳上的拉力F；______ 求该动滑轮的机械效率；_________ 小明认为，只需要再添一个定滑轮就可以用向下的力提升重物．请用笔画线代替绳子，在如图中画出滑轮组的绕绳方式．
27．雪地摩托车是一款冬季越野装备，配有履带和滑雪板。下表是某 款雪地摩托车的主要参数：
（1）当一个体重为720N的人开着雪地摩托车行驶在水平雪地上时，对雪地的压强为多少_________？当雪地摩托车在额定输出功率下以最高时速匀速行驶时，受到路面的阻力为多少_______？（不计空气阻力）履带和滑雪板都做的很宽，是为了通过_______________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、BCD
【解析】
C．由图乙知，电路中的最小电流为0.2A，滑动变阻器的电功率为2W；根据，变阻器两端的电压为：
变阻器连入电路的阻值最大，由欧姆定律：
C符合题意；
AB．电源电压不变，设为U，当变阻器全部电阻连入时，由串联电阻的规律和欧姆定律，电源电压：
﹣﹣﹣﹣﹣①
当电流为0.4A时，根据，变阻器连入电路的电阻为：
由串联电阻的规律和欧姆定律，电源电压：
﹣﹣﹣﹣﹣②，
①②联立得：U＝12V，R0＝10Ω，A不符合题意，B符合题意；
D．当电路的功率最大时，电路的电流也最大，为I大＝0.6A，电源电压为12V，由欧姆定律，电路中的总电阻：
由电阻的串联，变阻器连入电路的电阻：
D符合题意。
2、D
【解析】
A、在落地高压线附近行走，会发生跨步电压触电，故A错误；
B、多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；
C、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；
D、电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确。
3、D
【解析】
要使几位同学进入取景框内，需增大照相机与同学的距离，则照相机应向后移，此时像变小，像距变小，镜头应向后缩.
4、C
【解析】
汽车向左平行于靶面运动，车上的运动员枪口对准靶心并立即射击，子弹射出后由于惯性继续向左运动，又由于受到重力作用，向下运动，所以子弹会射向靶面的左下方，即Ⅲ区．
故C正确.
5、C
【解析】
把物体保持运动状态不变的属性叫做惯性；无论是固体、液体或气体，无论物体是运动还是静止，都具有惯性，一切物体都具有惯性．
【详解】
A、短跑运动员跑到终点后，由于惯性要保持原来的运动状态继续向前运动，不能立即停下来，能用惯性知识解释，不符合题意；
B、跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，能利用了惯性知识解释，不符合题意；
C、跳高运动员跳过横杆后，由于受到重力作用从最高点落向地面，不能用惯性知识解释，符合题意；
D、投掷铅球时，铅球离开手后由于惯性要继续向前运动，能用惯性知识解释，不符合题意．
故选C．
6、B
【解析】
A、大雪后将煤渣撒在结冰的路面上，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故A不符合题意．
B、自行车的前后轮要安装滚动轴承，变滑动为滚动，减小了摩擦力．故B符合题意．
C、体操运动员上器械前，在手上涂防滑粉增大了接触面粗糙程度，增大了摩擦力．故C不符合题意．
D、用力捏车闸，是通过增大压力的方法来增大摩擦力．故D不符合题意．
7、A
【解析】
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电压表的示数最大为3V时，电路中的电流：，因电流表的量程为0∼0.6A，定值电阻R1允许通过的最大电流为0.5A，滑动变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流为0.3A，故(2)错误；此时电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小=R−R1=20Ω−10Ω=10Ω，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω∼20Ω，故(3)正确；
电阻R1消耗的最大功率：P1=U1I1=3V×0.3A=0.9W，
电路消耗的最大功率：P=UI1=6V×0.3A=1.8W，故(4)错误；
当滑动变阻器R2接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，电路消耗的总功率也最小，此时电路中的电流：，
电阻R1的最小功率：P1′=I22R1=(0.2A)2×10Ω=0.4W，则电阻R1消耗功率允许的变化范围为0.4W∼0.9W，故(1)正确，故A正确．
二、填空题（本大题7小题，共21分）
8、7.5
【解析】
已知两电阻串联，电压表测R1两端的电压，根据欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律求出电源的电压．
【详解】
解：两电阻串联，电压表测R1两端的电压，
电路中的电流
I===0.25A，
电源的电压
U=I（R1+R2）=0.25A×（10Ω+20Ω）=7.5V。
本题考查了串联电路的特点和欧姆定律的应用，是一道简单的计算题．
9、7.5 1.25
【解析】
由知道，两灯泡的额定电流分别是：， ，由知道，两灯泡的电阻分别是： =12Ω，=3Ω；
由于串联电路中各处的电流相等，所以两灯泡串联时，电路中的最大电流是：I=I2 =0.5A，
由于串联电路的总电阻等于各分电阻之和，所以电路两端允许加的最大电压是：U串=I（R1 +R2）=0.5A×（12Ω+3Ω）=7.5V；
又因为并联电路中各支路两端的电压相等，所以，两灯泡并联时，电源的最大电压是：U并 =U2 =3V；通过两灯泡的电流分别是：I2′=I2 =1A，I1′=0.25A，
由于并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流是：I并=I1′+I2′=0.25A+1A=1.25A。
10、6×104 1.5×104
【解析】
在提升货物的过程中，起重机对货物做功：W有用=Gh=6×103N×10m=6×104J，
总功：W总===7.5×104J，则额外功：W额外=W总-W有用=7.5×104J-6×104J=1.5×104J。
11、可再生 1.4×105
【解析】
太阳能可以源源不断地从自然界获得，所以属于可再生能源；由Q＝mq可得焦炭的质量：m=＝140kg＝1.4×105g。
12、 不变 方向
【解析】由能量的守恒定律知道，汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，但此过程能量的总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动骑车，这是因为能量的转移和转化具有方向性。
13、L1断路 电压表指针反向偏转
【解析】
此为串联电路，一段时间后两灯突然熄灭，则发生的是断路故障，此时电压表示数变大，电流表示数变为零，说明与电压表并联的位置断路，即L1断路.
保持b接线柱不动，只是把电压表a接线柱改接到c处，此时电压表的正负接线柱接反了，电压表指针将反向偏转.
点睛：用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压），此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路.
14、相等不变
【解析】
由题知，此时甲、乙、丙三个容器内水面高度相同，根据p＝ρgh可知，三个容器中水对容器底的压强相等；
木块漂浮在乙容器的水中，向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力仍然等于木块的重力，木块的重力不变，则木块受到的浮力不变．
三、作图题（共7分）
15、
【解析】
由右手螺旋定则可知，螺线管左侧为N极；
因外部磁感线总是N极指向S极，故电磁铁及磁铁A应为同名磁极相对，故A的左侧为为S极，右侧为N极；磁感线应指向S极，故答案如图：
16、
【解析】
磁铁上端为N极，下端为S极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示．
17、如下图所示
【解析】
试题分析：由小磁针N极的指向及磁极间的相互作用可知，螺线管的左端为N极，根据右手螺旋定则可判断出电源的右端为“+”，如上图所示．
【考点定位】通电螺线管
四、实验题（本大题共5小题，共20分）
18、初速度 小 匀速直线 不需要
【解析】
①用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时小车的初速度相同；
②木板表面最光滑，阻力就最小，小车运动的距离就最远，这说明小车受到的阻力越小，速度减小得越慢；
③由上述实验可推理得：若水平面光滑，运动的小车不受任何阻力，即运动的物体在没有受到力的作用时，将做匀速直线运动．
④该实验可以证明：物体的运动不需要力来维持．
19、增加 大 甲 线圈匝数越多 N 大头针被磁化，下端为同名磁极相互排斥
【解析】
(1)[1][2]当滑动变阻器滑片向左移动时，电阻变小，电路中电流变大，电磁铁磁性增强，所以电磁铁甲、乙吸引大头针的个数增加，说明电流越大，电磁铁磁性越强．
(2)[3][4]根据图示的情境可知，甲的磁性强，说明电流一定时，线圈匝数越多，电磁铁磁性越强．
(3)[5]根据右手螺旋定则，电磁铁乙线圈中的电流向左，用右手握住螺线管，让弯曲的四指指向电流的方向，则大拇指指向电磁铁的N极，可判断出乙铁钉的下端是电磁铁的N极．
(4)[6]电磁铁吸引的大头针下端分散的原因是大头针被磁化，下端为同名磁极相互排斥．
20、接触面的粗糙程度 使小车运动到斜面底端时的速度相等 小 慢 匀速直线运动 C、A、B
【解析】
（1）在做“斜面小车实验”时，给水平桌面铺上粗糙程度不同的物体，目的是探究阻力对物体运动的影响，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；
（2）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
（3）表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
（4）假如小车受到的阻力为零，即小车不受力，小车的运动状态将不会改变，做匀速直线运动；
（5）牛顿第一定律的形成过程采用了逐渐逼近的方法，即先实验再推理；图C中有空气阻力，图A中没有空气阻力，所以先是C再是A，而图B中，是推理得出了在无空气阻力和无摩擦的情况下，物体将做匀速直线运动，故正确的顺序应该是C、A、B。
21、竖直向下 重垂线与量角器90°刻度线是否重合 D 把温度计放入盛水的杯中放入冰箱中 错误 断开家中其它用电器
【解析】
（1）a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是竖直向下的；
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的囻心，通过观察重垂线与量角器90°刻度线是否重合，可确定确定冰箱放置水平；
（2）A．开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错误；
B．开关S1、S2都闭合时，照明灯L与电动机M并联，故B错误；
C．关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确．
（3）a．因水的比热容较大，吸收相同的热量，温度变化不明显，故为了使温度计从冰箱内取出读数时示数变化不明显，她可以把温度计放入盛水的杯中放入冰箱中；小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是错误的；
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该断开家中其它用电器，小芳通过比较测量结果验证了猜想二是正确的．
22、将电流表指针调零
滑动变阻器的最大阻值太小 研究电流与电压的关系实验 测电阻的功率实验
【解析】
（1）小明选用器材时发现电流表指针如图甲所示，电流表的指针没有指着零刻度线，故接下来他应该进行的操作是：将电流有指针调零；
（2）由图乙可知，电压表没有只测电阻两端的电压，且滑动变阻器连接错误，正确的如下图所示：
（3）探究“电流与电阻关系”时，要控制电阻的电压不变，记录电流随电阻的变化关系，为得出普遍性的规律，要多次测量，如下所示：
（4）电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝4.5V﹣2V＝2.5V，变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.25×20Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，所以电压表的示数无法降低到2V的原因是滑动变阻器的最大阻值太小；
（5）电压表测电阻的电压，电流表测电路中的电流，使用同一电阻，故可研究电流与电压的关系实验；根据P＝UI，可进行测电阻的功率的实验。
五、计算题（本大题共2小题，共13分）
23、（1）1100Ω（2）88W
【解析】
解：
由电路图可知，开关S1断开、S2接a时，R1、R2串联，电路的总电阻最大，由可知，电源的电压一定时，电路的总功率最小，此时为低温档；
开关S1闭合、S2接b时，R1、R2并联，电路的总电阻最小，由可知，电源的电压一定时，电路的总功率最大，此时为高温档；当S2接a端时，且闭合S1，只有R1接入电路，此时为中温档，
（1）已知低温挡功率为P1＝22W，则，
所以 ……①
中温挡功率为P2＝44W，则，
所以……②
由①②得：R2＝1100Ω；
（2）高温档时，R1、R2并联，
则高温挡功率：．
答：（1）R1、R2的阻值都为1100Ω；
（2）高温挡功率P3为88W．
24、（1）20N （2）8000Pa （3）80%
【解析】
（1）水的质量为m水==1.0kg/1.5=1.5kg;
则水重为G水==1.5kg10N/kg=15N.空壶重为G壶=0.5kg10N/kg=5N,
热水壶受到的总重力G总=G水+G壶 =15N+5N=20N．
（2）热水壶对水平桌面的压力F=G总=20N，热水壶对水平桌面的压强P==8;
（3）水吸收的热量为：Q=cmΔt=4.2J/(kg•℃)1.5kg(100℃-20℃)=5.04J,
消耗的电能为W=Pt=1500W760s=6.3J,
电热水壶正常工作 时的效率为：=100==80；
六、综合能力题（本大题共3小题，共18分）
25、（1）2.2×105J（2）a、b两点间接入一个开关S1．若开关S、S1均闭合时，电热丝容易因温度过高而熔断（3）121Ω
【解析】
（1）家用电烤炉的额定电压为家庭电路电压：U＝220V；额定功率：P＝800W；工作时间：t＝5min＝300s；
因为电烤炉工作时所消耗的电能全部转化为内能，即Q＝W，
所以电烤炉正常工作5min放出的热量：Q＝W＝Pt＝800W×300s＝2.2×105J；
（2）由P＝UI得：I＝，电烤炉正常工作时电流：I＝＝＝3.62A；
正常工作时电阻：R＝＝＝60.5Ω；
a、b两点间接入一个开关S1，开关S、S1均闭合时，电路中只有R2工作，R1被S1短路，
由于R1＝R2，R2＝R＝×60.5Ω＝30.25Ω；
此时电流：I′＝＝＝7.27A＝2I；
即此时R2中电流实正常工作时的2倍，由焦耳定律式Q＝I2Rt；
可知相同时间内R2此时的热量是正常工作时的2倍，很容易因温度过高而熔断；
（3）由图3可知，R3、R2并联，且R3＝R2；功率：P′＝800W；
R3所消耗的功率：P3＝U3I3＝U×I＝×800W＝200W；故R3的电阻：R3＝＝＝121Ω．
26、125N 80%
【解析】
(1)由图可知，图1为动滑轮，使用动滑轮能省一半的力，不计绳重和滑轮转轴处的摩擦，则小刚作用在绳上的拉力为： ；
(2)滑轮组的机械效率为：
．
(3)因为是人站在地面上用向下的力提升重物，所以由2段绳子承担物重，根据“奇动偶定”应将绳子的一端固定在定滑轮的挂钩上开始绕线，绕过下面的动滑轮，再绕过上面的定滑轮；如图所示：
27、2800Pa 1080N 增大受力面积减小压强
【解析】
（1）人和雪地摩托车的总重，即对地面的压力为：
，
对水平雪地的压强为：
；
（2）匀速行驶时，受到路面的阻力
雪地摩托车的速度：
，
匀速行驶时，受到路面的阻力与牵引是一对平衡力，根据得阻力为：
。
（3）履带和滑雪板都做得很宽，增大了摩托车与雪地的接触面积，在压力不变时，可以减小摩托车对地面的压强。
净重
180kg
额定输出功率
15kW
最高车速
50km/h
每块滑雪板与地面接触面积
0.15m2
履带与地面总接触面积
0.6m2
