初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第3节 串联电路和并联电路同步训练题

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第3节 串联电路和并联电路同步训练题，共11页。试卷主要包含了【夯基础】-串联和并联，【夯基础】-电路设计，【夯基础】-生活中的电路，提能力，链中考等内容，欢迎下载使用。

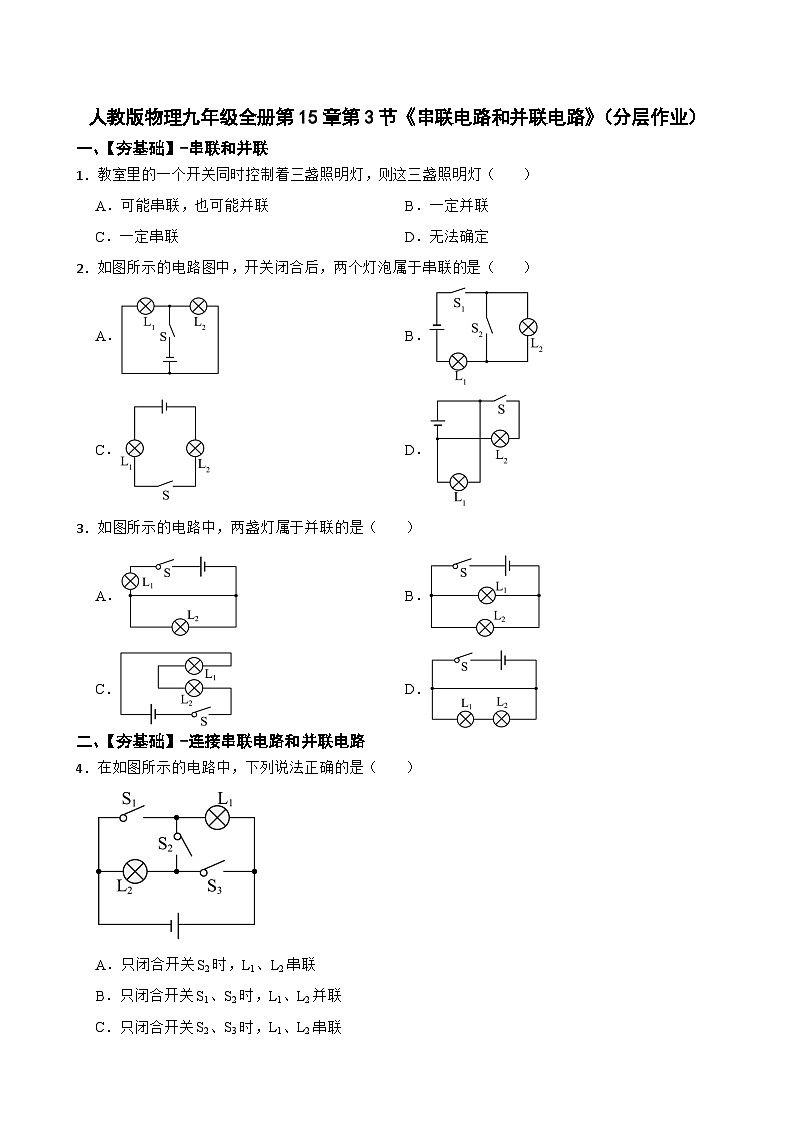

一、【夯基础】-串联和并联
1．教室里的一个开关同时控制着三盏照明灯，则这三盏照明灯（ ）
A．可能串联，也可能并联B．一定并联
C．一定串联D．无法确定
2．如图所示的电路图中，开关闭合后，两个灯泡属于串联的是（ ）
A．B．
C．D．
3．如图所示的电路中，两盏灯属于并联的是（ ）
A．B．
C．D．
二、【夯基础】-连接串联电路和并联电路
4．在如图所示的电路中，下列说法正确的是（ ）
A．只闭合开关S2时，L1、L2串联
B．只闭合开关S1、S2时，L1、L2并联
C．只闭合开关S2、S3时，L1、L2串联
D．只闭合开关S1、S3时，L1、L2串联

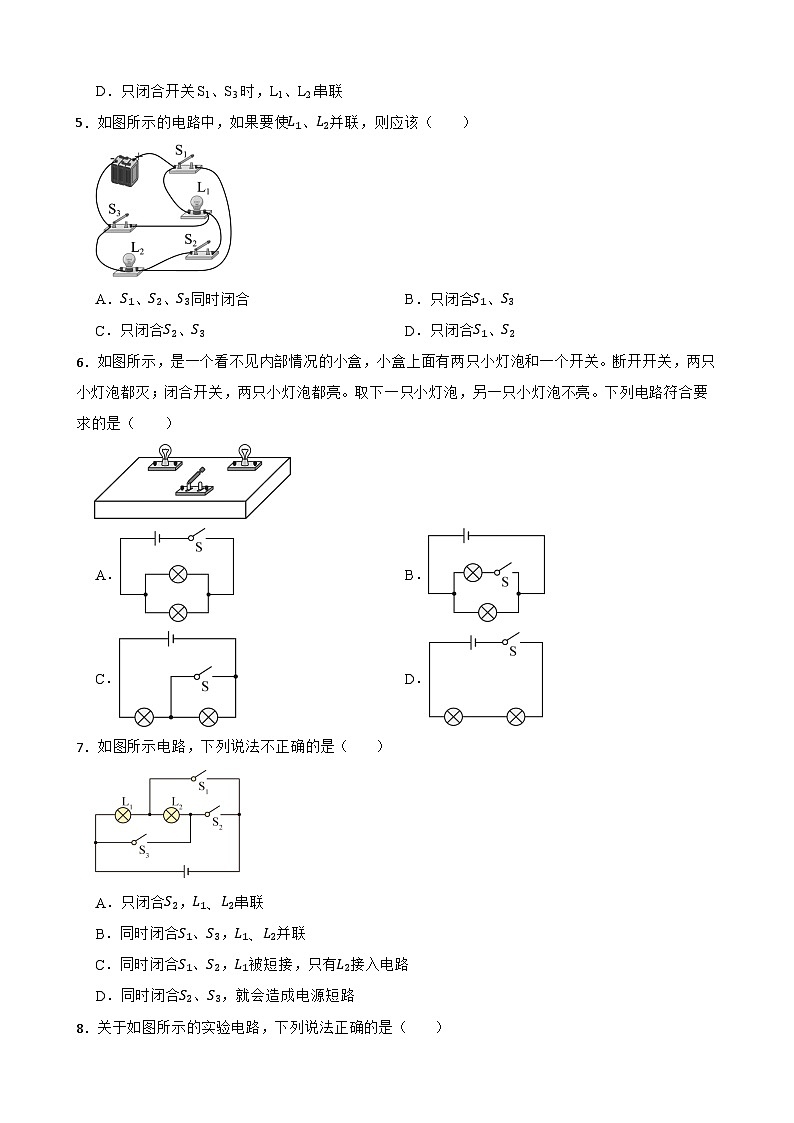

5．如图所示的电路中，如果要使L1、L2并联，则应该（ ）
A．S1、S2、S3同时闭合B．只闭合S1、S3
C．只闭合S2、S3D．只闭合S1、S2
6．如图所示，是一个看不见内部情况的小盒，小盒上面有两只小灯泡和一个开关。断开开关，两只小灯泡都灭；闭合开关，两只小灯泡都亮。取下一只小灯泡，另一只小灯泡不亮。下列电路符合要求的是（ ）
A．B．
C．D．
7．如图所示电路，下列说法不正确的是（ ）
A．只闭合S2，L1、L2串联
B．同时闭合S1、S3，L1、L2并联
C．同时闭合S1、S2，L1被短接，只有L2接入电路
D．同时闭合S2、S3，就会造成电源短路

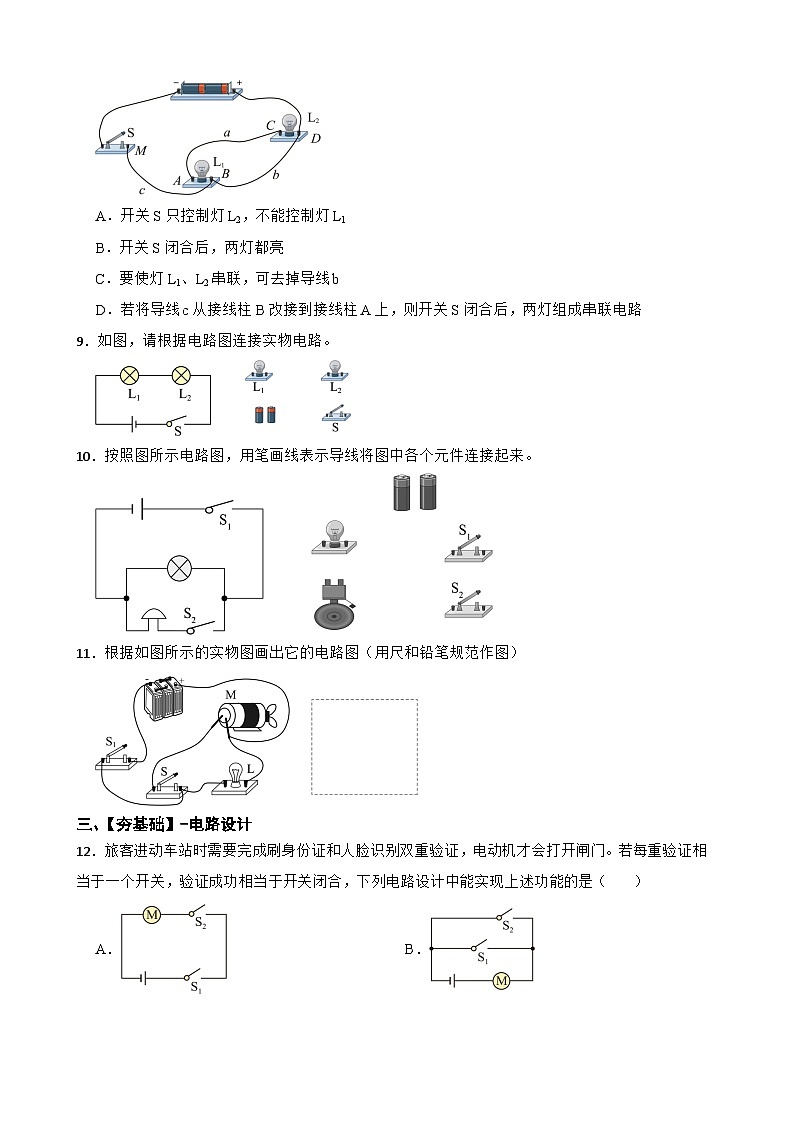

8．关于如图所示的实验电路，下列说法正确的是（ ）
A．开关S只控制灯L2，不能控制灯L1
B．开关S闭合后，两灯都亮
C．要使灯L1、L2串联，可去掉导线b
D．若将导线c从接线柱B改接到接线柱A上，则开关S闭合后，两灯组成串联电路
9．如图，请根据电路图连接实物电路。
10．按照图所示电路图，用笔画线表示导线将图中各个元件连接起来。
11．根据如图所示的实物图画出它的电路图（用尺和铅笔规范作图）
三、【夯基础】-电路设计
12．旅客进动车站时需要完成刷身份证和人脸识别双重验证，电动机才会打开闸门。若每重验证相当于一个开关，验证成功相当于开关闭合，下列电路设计中能实现上述功能的是（ ）
A．B．
C．D．
13．重大考试期间采用人脸识别一体机，可以实现人脸检测、准考证检测、身份证检测自动报警功能：当出现人脸不符时，开关S1闭合，报警器响；准考证检测出现问题时开关 S2闭合，报警器响；身份证检测不符时开关S3闭合，报警器响。如图所示的电路中符合设计要求的是（ ）
A．B．
C．D．
14．如图所示是我国研发的新一代电脑CPU，电脑工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某值时，外接降温电风扇M开始工作，以下电路图中符合要求的是（ ）
A．B．
C．D．
四、【夯基础】-生活中的电路
15．下列电路元件的连接方式为串联的是（ ）
A．汽车上的左右转向灯B．电风扇的调速器和电动机
C．教室中的护眼灯与电风扇D．马路两边同时亮同时灭的路灯
16．清晨，天还没亮，公路上的路灯还亮着，阿依古丽在上学的路上看到公路上一盏路灯突然熄灭了，其他路灯仍然亮着，请你判断，公路上的各路灯是（ ）
A．串联B．并联
C．既有串联，也有并联D．无法确定
17．小汽车行驶到后海大道与海德一道十字路口时，司机向右打转向灯，此时小汽车右边前、后的转向灯同时亮起。行驶到海德一道后，右边前、后的转向又灯同时熄灭，则右边前、后两盏灯的连接方式是 （ ）
A．串联B．并联
C．可能是串联、也可能是并联D．无法确定
五、提能力
18．如图为某智能光控照明装置的电路图，传感器天亮时相当于一个断开的开关，天黑时相当于一个闭合的开关。电路各处接触良好，各元件可正常工作。下列说法中正确的是（ ）
A．若天黑时灯L不发光，则开关S1可能是断开的
B．若要实现智能光控功能，应闭合开关S1和S2
C．若要实现智能光控功能，应仅断开开关S2，天亮时灯L发光
D．若要关闭智能光控功能且灯L发光，则开关S1和S2一定是闭合的
19．如图所示，下面说法正确的是（ ）
①只闭合S1，两灯串联
②只闭合S2，两灯串联
③同时闭合S2、S3，两灯并联
④同时闭合S1、S3，两灯并联
A．①③B．②③C．②④D．①④
20．如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A．若a与b， b与d 连接，则只有 L1发光
B．若a与b， c与d 连接， 则只有L2发光
C．若a与d， b与c 连接，则L1、L2并联
D．若a与d， b与d连接，则L1、L2串联
21．小明六一儿童节收到的礼物是一个能直立行走的机器人玩具，实际操控发现：只闭合机器人身上的开关S1时，机器人的双眼闪烁灯（实际是LED灯）发光；只闭合S2时，机器人内装的蜂鸣器发声，同时电动机带动机器人行走，双眼闪烁灯发光．若其中任一个用电器损坏，其他用电器均能照常工作．下列关于“机器人”的电路的示意图合理的是（ ）
A．B．
C．D．
22．如图所示，请按要求连接实物，并画出对应的电路图，要求如下：
L1、L2、L3并联．开关S1控制L1和L2，S2控制L1、L2、L3．
．
23．立定跳远是体育测试项目之一。某同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S2闭合、S1断开，小灯泡发光，同时电铃发出声音提示该考生脚尖过线，请画出符合设计要求的电路图。
24．将如图中的电学元件符号连成电路图，要求：
①只闭合S1开关两灯L1、L2都亮；
②只闭合开关S2，两灯L1、L2都不亮；
③开关S1、S2都闭合，L2不亮，L1亮。
六、链中考
25．某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S2），台灯工作。下列设计符合要求的是（ ）
A．B．
C．D．
26．某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（ ）
A．B．
C．D．
27．小明要设计自动防盗报警电路.要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线 MN被扯断，灯亮且电铃响.下列电路符合设计要求的是 ( )
A．B．
C．D．
28．如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮.下列判断正确的是( )
A．盒内一定有两节电池B．盒内一定有电源供电
C．两只灯泡一定是串联关系D．两只灯泡一定是并联关系
29．某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作。按下遥控器相当于S1闭合，按下按钮开关相当于S2闭合。符合上述要求的电路是（ ）
A．B．
C．D．
30．在图所示的电路图中，闭合开关S1、S3，断开开关S2，则小灯泡L1、L2是 （选填“串”或“并”）联；若同时闭合开关S1、S2、S3，则会造成电路 。
31．“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
答案解析部分
1．【答案】B
2．【答案】C
3．【答案】B
4．【答案】A
5．【答案】B
6．【答案】D
7．【答案】C
8．【答案】C
9．【答案】
10．【答案】
11．【答案】
12．【答案】A
13．【答案】B
14．【答案】B
15．【答案】B
16．【答案】B
17．【答案】B
18．【答案】D
19．【答案】C
20．【答案】C
21．【答案】D
22．【答案】解：使L1、L2、L3并联；开关S1控制L1和L2，S2控制L1、L2、L3；按要求连接实物电路；
根据实物图画出相应的电路图．如图所示
23．【答案】
24．【答案】
25．【答案】B
26．【答案】D
27．【答案】C
28．【答案】B
29．【答案】D
30．【答案】并；短路
31．【答案】
