初中物理北师大版（2024）九年级全册（2024）第二节 电功率当堂检测题

这是一份初中物理北师大版（2024）九年级全册（2024）第二节 电功率当堂检测题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

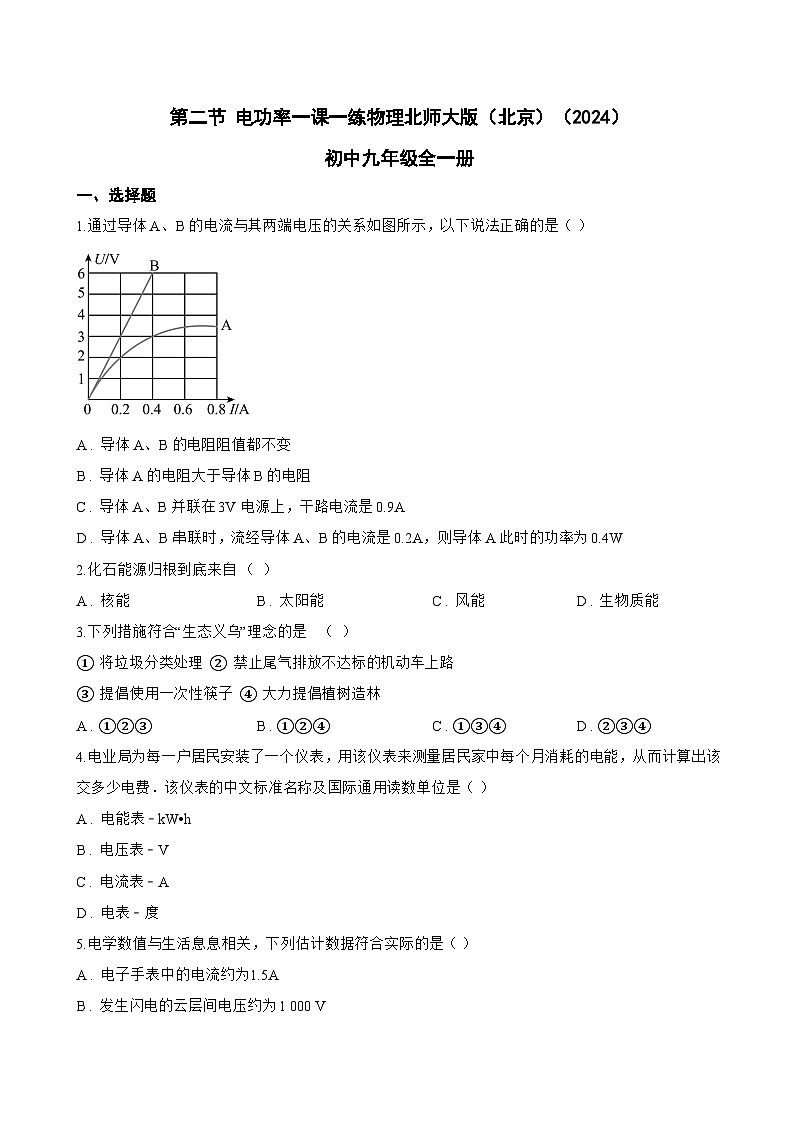

1.通过导体A、B的电流与其两端电压的关系如图所示，以下说法正确的是（ ）

A . 导体A、B的电阻阻值都不变
B . 导体A的电阻大于导体B的电阻
C . 导体A、B并联在3V电源上，干路电流是0.9A
D . 导体A、B串联时，流经导体A、B的电流是0.2A，则导体A此时的功率为0.4W
2.化石能源归根到底来自 （ ）
A . 核能 B . 太阳能 C . 风能 D . 生物质能
3.下列措施符合“生态义乌”理念的是 （ ）
① 将垃圾分类处理 ② 禁止尾气排放不达标的机动车上路
③ 提倡使用一次性筷子 ④ 大力提倡植树造林
A . ①②③ B . ①②④ C . ①③④ D . ②③④
4.电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（ ）
A . 电能表﹣kW•h
B . 电压表﹣V
C . 电流表﹣A
D . 电表﹣度
5.电学数值与生活息息相关，下列估计数据符合实际的是（ ）
A . 电子手表中的电流约为1.5A
B . 发生闪电的云层间电压约为 1 000 V
C . 吹风机工作10分钟消耗电能约为1kW・h
D . 某手机“快充”充电器的输出功率约为66W
6.关于能源和材料，下列说法中正确的是 （ ）
A . 太阳能、风能、天然气都是可再生能源
B . 提高能量转化利用中的效率是节能问题的核心
C . 超导体材料主要是应用在电饭锅等电器上
D . 铜是磁性材料，可以被磁化
二、多选题

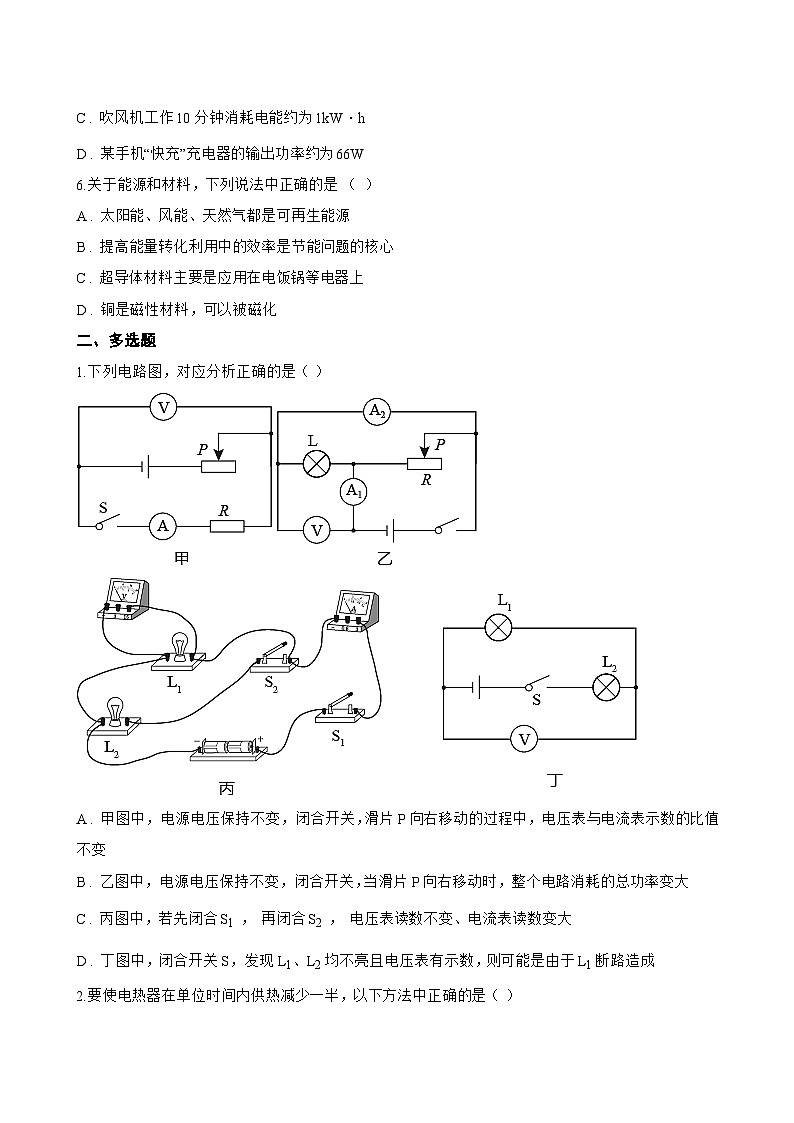

1.下列电路图，对应分析正确的是（ ）
A . 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变
B . 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大
C . 丙图中，若先闭合S1 ， 再闭合S2 ， 电压表读数不变、电流表读数变大
D . 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成
2.要使电热器在单位时间内供热减少一半，以下方法中正确的是（ ）
A . 电压不变，电阻增大到原来的2倍
B . 电阻丝不变，把通过它的电流减少一半
C . 保持电压不变，把电阻丝的电阻减小一半
D . 把电热器的电阻和加它两端的电压均减小一半
3.能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（ ）
A . 在倡导“节能环保”“低碳生活”的今天，人类特别不重视太阳能的利用
B . 卫星导航在传递信息过程中主要依靠电磁波
C . 超导材料可应用于电饭锅和远距离输电线
D . 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输

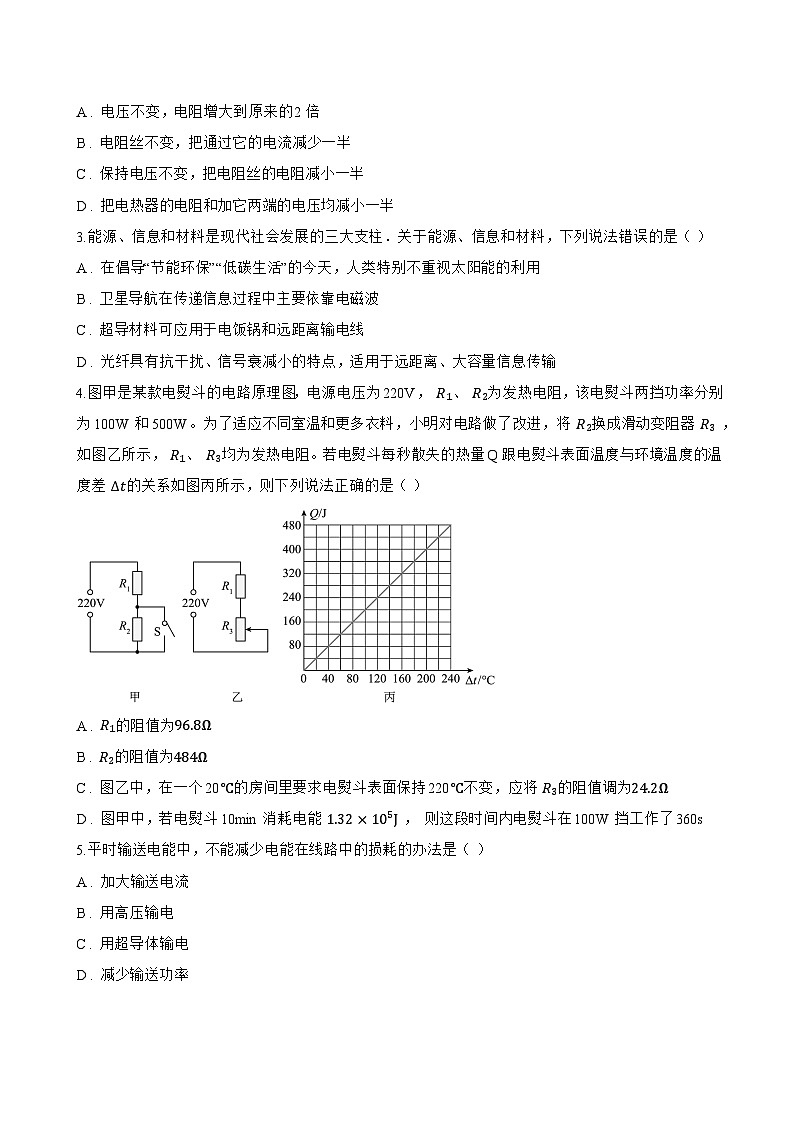

4.图甲是某款电熨斗的电路原理图，电源电压为220V， R1、 R2为发热电阻，该电熨斗两挡功率分别为100W和500W。为了适应不同室温和更多衣料，小明对电路做了改进，将 R2换成滑动变阻器 R3 ， 如图乙所示， R1、 R3均为发热电阻。若电熨斗每秒散失的热量Q跟电熨斗表面温度与环境温度的温度差 Δt的关系如图丙所示，则下列说法正确的是（ ）
A . R1的阻值为96.8Ω
B . R2的阻值为484Ω
C . 图乙中，在一个20℃的房间里要求电熨斗表面保持220℃不变，应将 R3的阻值调为24.2Ω
D . 图甲中，若电熨斗10min消耗电能 1.32×105J ， 则这段时间内电熨斗在100W挡工作了360s
5.平时输送电能中，不能减少电能在线路中的损耗的办法是（ ）
A . 加大输送电流
B . 用高压输电
C . 用超导体输电
D . 减少输送功率
6. 我国交规规定，酒后不能开车。图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“ ”表示，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V， R1是阻值为20Ω的定值电阻，设血液酒精浓度M＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法正确的是（ ）
A . 酒精气体浓度越大，电流表示数越大
B . 刚达到饮酒驾驶时，R的阻值为64Ω
C . 电流表示数为0.12A时，不属于饮酒驾驶
D . 达到饮酒驾驶，电路消耗的最小功率为1.44W
7.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
8.标有“3V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是（ ）
A . 灯泡正常发光时，滑动变阻器接入电路的电阻为5Ω
B . 滑动变阻器滑片P向右滑动时，灯泡变暗
C . 电路中消耗的最大功率为2.25W
D . 灯泡的最小功率为0.25W
9.【2017•成都卷】如图19所示，电源电压U不变，只闭合开关S 1 ， 滑动变阻器接入电路中的电阻为R A时，电压表的示数为U 1 ， 电流表的示数为I 1 ， 电阻R A的电功率为P A ， 滑动变阻器接入电路中的电阻为R B时，电压表的示数U 2=2V，同时闭合S 1、S 2 ， 滑动变阻器接入电路中的电阻为R B时，电压表的示数为U 3 ， 电流表的示数为I 3 ， 电阻R B的电功率P B=0.675W，电路的总功率为P 3，已知：R A=15Ω，R B=30Ω，P A∶P B=8∶9，U 1∶U 3=2∶1，则下列计算结果正确的是（ ）
A . I1∶I3=4∶3 B . R1∶R2=2∶1 C . U=12V D . P3=0.9W
三、填空题
1.小明家的电水壶额定功率为1000W，电水壶正常工作3min消耗的电能是 ________ kW·h。小明家的电能表参数如图所示，若家中只有这个电水壶工作，则3min内电能表转盘转动 ________ 转。
2.一只电熨斗的铭牌上标着“220V100W”的字样，它的电阻是 ________ Ω，它正常工作30min，消耗的电能是 ________ J。
3.甲灯、乙灯的灯丝由同种材料制造而成，且分别标有“6V、0.3A”和“6V、0.2A”的字样，两灯灯丝长度相同，则 ________ 灯灯丝更粗；将两灯串联后接入电源电压为6V电路中， ________ 灯更亮。
4.小明家中有两只白炽电灯，规格分别为甲灯“220V 40W”、乙灯“220V 25W”。若将甲灯接入110V电路中，其实际功率为 ________ 。若将甲、乙中串接入3V的电路中，电路稳定后他们的亮度关系是 ________ （选填“甲更亮”“乙更亮”或“都不亮”）
5.图甲是用来测定电功的电能表，如果本月前后两次读数如图乙所示，本月消耗的电能为 ________ kW·h；今年成都酷夏导致的“电荒”就让我们深刻体会到电在国民经济中的重要作用，不浪费1度电已成共识，1度电能够让0.05kW的风扇运转 ________ 小时。
6.电热水壶具有调温功能，其铭牌如图甲所示，工作电路图如图乙所示，虚线框内的加热电路由两个加热电阻组成，定值电阻 R0=48.4Ω ， R'是可变电阻（调温电阻）。在额定电压下工作时，该电热水壶最大功率为 ________ W。此时 R'接入电路的电阻大小为 ________ Ω；用电高峰时，实际电压为198V，当电路中只有电热水壶以最大功率加热时，如图丙所示的电能表指示灯2min内闪烁了 ________ 次。

7.在铝、铜、硅、塑料等材料中，用于制作半导体材料的是 ________ ，发光二极管就是由半导体材料制成的，它具有 ________ 导电的性质；20世纪初，科学家发现，铝在﹣271.76℃以下时，电阻就变成了零，这种现象称为 ________ 现象．
8.随着城镇化水平的提高，城市的气温普遍比农村高，为改善人民的生活环境，请提出一种降低市中心气温的办法 ________
9.用恒为3V的电源给一小电动机供电使其转动，已知小电动机线圈电阻为1Ω，1min内小电动机消耗电能为36J，则通过电动机的电流是 ________ A．
10.如图为烤火炉的简化电路图，电源电压220V，两个发热电阻阻值均为88Ω，该烤火炉有低温和高温两个档位，则烤火炉处于高温档时的功率为 ________ W，处于低温档工作1min产生的电热为 ________ J
四、实验探究题
1.实验室购买了一批规格为“2.5V 0.75W”的小灯泡，小明利用其中一只灯泡做测量小灯泡电功率的实验．
（1） 用笔画线代替导线把如图乙所示的实物电路补充完整．
（2） 按图连接好电路，闭合开关前，滑动变阻器的滑片P应调至 ________ 端（左/右）．
（3） 检查电路连接无误，闭合开关后，灯泡不亮，电压表、电流表都有示数但偏转较小，小明下一步的操作是： ________ ．
A．断开开关，更换新的小灯泡 B．移动滑片P，观察灯泡是否发光
（4） 小明测得数据如右表．其中第2次实验时的电流表示数如图丙所示，则第2次测得的电流是 ________ A．
①分析数据，小明判断该小灯泡不合格，其原因是： ________ ；
②假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度 ________ （大于/小于）合格产品钨丝的长度．
2.悦悦同学用如图甲所示电路测量“小灯泡额定功率”，电源电压为4.5V，小灯泡正常发光时两端的电压为2.5V。

（1）闭合开关前，应将滑动变阻器的滑片P移到 ________ （选填“A”或“B”）端；
（2）闭合开关，移动滑片P到某一位置，电压表示数如图乙所示。为了测得小灯泡的额定功率，还应将滑动变阻器的滑片P向 ________ （选填“A”或“B”）端移动，使电压表的示数为2.5V；
（3）悦悦同学测量了多组数据，根据实验数据绘制成如图丙所示的I﹣U关系图像，根据图像信息可知，小灯泡正常工作时的电流为 ________ A；小灯泡的额定功率为 ________ W；
（4）由图丙可知，随着小灯泡两端电压增大，小灯泡的电阻 ________ 。
A．增大 B．不变 C．减小
3.实验桌上有如下实验器材：稳压电源（使用时电源电压保持不变）一个、电阻箱一个、滑动变阻器一个，电流表、电压表各一块，开关一个，导线若干．请用上述实验器材设计实验，证明“当电流一定时，电阻消耗的电功率P跟电阻R的关系为：P=kR（k为常量）”．画出实验电路图，写出实验步骤，并设计实验数据记录表．
五、计算题
1.甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为4.5 V且恒定不变，R 0是标有“20Ω 1 A”字样的滑动变阻器，显示器由0～3 V的电压表改装而成，R为可以感知甲醛污染指数的可变电阻。
（1）当R0的滑片滑到中点时，若它两端的电压为1.5 V，此时污染指数是多少？
（2）当R0的滑片滑到中点，若污染指数为60时，电路中的电流为多少？
（3）移动滑片位置使显示器最大显示污染指数为300，此时电路消耗的总功率是多少？
2.图甲是一款多功能电煮锅，图乙为该电煮锅简化电路图，其中开关S2可以断开、接A或接B，R 1和R 2都是用于加热的纯电阻，电煮锅的部分参数如下表所示。（R 1和R 2的电阻值不随温度变化而变化）
​
（1） 电煮锅处于中温挡正常工作时，求电路中的电流大小？
（2） 高温挡的功率P高是多少？
（3） 为了在户外露营时能使用电煮锅来烫火锅，可以采用能够存储2.2kW•h的移动电源对其进行供电，使用充满电的移动电源使电煮锅在中温挡正常工作15min把水烧开后，若调至低温挡进行保温，还可以正常工作多长时间？
3.小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示， R1、 R2均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为 20℃的汤加热至 100℃ ， 设此汤的比热容为 c汤=4.0×103J/(kg⋅℃) ， 求：
（1） 汤需要吸收的热量；
（2） 利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
（3） R2的阻值为多少？
4.小明看完电视习惯用遥控器关闭电视机而不断开电源，这样虽然方便，但电视机在待机状态下仍在消耗电能。小明关闭其他用电器，让电视机处于待机状态，观察到15min电能表的脉冲指示灯闪烁了2次，求：
（1）电视机待机功率是多少？
（2）若每天看4h电视，然后处于待机状态，一个月（30天）因待机浪费的电能是多少 kW⋅h？
（3）把一个月节省下来的电能给水供热，这些热量的84%被水吸收，能使54kg的水温度升高多少摄氏度？[水的比热容 c水=4.2×103J/kg⋅℃]

六、综合题
1.图甲是小明家的供电箱，箱内装有各个房间的空气开关，其中厨房空气开关的额定电流是15A，厨房中已有电饭锅（额定功率为850W）、电水壶（额定功率为1200W）、照明灯（额定功率为40W）各一个且同时在正常工作。图乙是小明家空气炸锅的简化电路原理图，它有两个加热挡，其部分技术参数如表所示。
（1） 该空气炸锅正常工作时，通过电动机的电流是多少?
（2） 低温挡时，电阻R 1的电功率是多大?
（3） 通过计算说明能否再使用该空气炸锅的高温挡在厨房进行烹饪。
2.空气炸锅（如图甲）因其烹制食物脂肪含量低，美味酥脆，无油烟味，深受广大市民青睐，其原理是利用热空气流加热食物。科技创新小组的同学将其拆解后，发现核心元件是两个发热电阻和一个风扇，由温控开关S进行自动控制，经研究后画出简化电路图如图乙。
（1）空气炸锅采用高速热风循环技术，工作时会通过电动机向内部吹风，借助循环风，达到炸锅内部迅速升温的目的，与传统烤箱相比、空气炸锅烹制食物时，所用时间更 ________ ；
（2）使用空气炸锅，安全至关重要。同学们认真研究说明书及内部结构后，作出如下分析，其中合理的是 ________ ；
A.若空气炸锅的风扇不转了，发热电阻仍然工作，可以正常使用
B.烹制食物时为了提升加热效率，可以堵住空气炸锅背部的出风口
C.空气炸锅的电源线使用三脚插头，目的是让烹制美食更快速、更高效
D.为了安全和延长使用寿命，严禁直接用冷水冲洗未冷却的空气炸锅
（3）科技小组断开家中其他用电器，只让该空气炸锅以低温挡工作2min，观察到图丙所示的家用电能表转了90圈，此时空气炸锅的实际电功率是 ________ W；
（4）若科技小组使用电功率为1500W的档位烹制薯条，已知薯条的质量为0.24kg，初始温度为20℃，通电1min达到120℃，空气炸锅的能量转化效率为80%，请利用上述数据计算出薯条的比热容 c= ________ J/kg⋅℃。
3.某小组在跨学科实践活动中，对电热水器的类型进行了对比研究。调查发现，家庭常用电热水器分为储水式电热水器和快热式电热水器两类。如图甲是某款储水式电热水器（有一个大容积的水箱，如果水箱中被加热的水没用完，这些热水会慢慢冷却），其铭牌上的部分信息如图乙；如图丙是某款快热式电热水器（没有水箱，快速加热流水），其铭牌上的部分信息如图丁：
乙
丁
（1） 对照两种热水器的铭牌可知：快热式电热水器之所以“快”，是因为它的 ________ 明显大一些。
（2） 该小组还得出了以下结论，你认为 不合理的是__________。
A . 储水式电热水器安装在承重墙上更安全
B . 长期使用过程中，储水式电热水器对水电的浪费较大
C . 安装快热式电热水器要用更粗的电线
D . 用电高峰时段，电热水器的实际功率大于额定功率
（3） “碳达峰”“碳中和”对常用家电产品研发提出了更高要求。已知：每节约1度电相当于减少排放 1.1kg的二氧化碳。若小利家将储水式电热水器更换为快热式电热水器后，发现一个月仅此一项用电比原来节省电能 8kW⋅h ， 请计算由此相当于减排二氧化碳约 ________ kg。
（4） 若本题中这款快热式电热水器的加热效率是90％，洗澡时每秒的出水量是 50mL ， 进入热水器的水温为12℃，则出水温度可达到 ________ ℃。[ ρ水=1.0×103kg/m3 ， c水=4.2×103J/(kg·℃)]
4.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
额定功率
5W
电源
锂电池
频率范围
100Hz-20kHz
额定电压
3V
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.34
？
0.44
项目
额定电压（V）
低温挡功率（W）
中温挡功率（W）
高温挡功率
参数
220
550
1100
P高
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
额定电压
220V
电动机功率
10W
加热功率
低温挡
550W
高温挡
1210W
额定升数
50L
产品尺寸（a*b*c）
760×485×455mm
额定功率
2200W
能效等级
1级
额定功率
7000W
额定压力
0.6MPa
产品尺寸（a*b*c）
266×78×448mm
