九年级物理全一册 第十三章 《电功和电功率》单元测试卷（一） 北师大版（郭玉英）（含解析）

这是一份九年级物理全一册 第十三章 《电功和电功率》单元测试卷（一） 北师大版（郭玉英）（含解析），共22页。

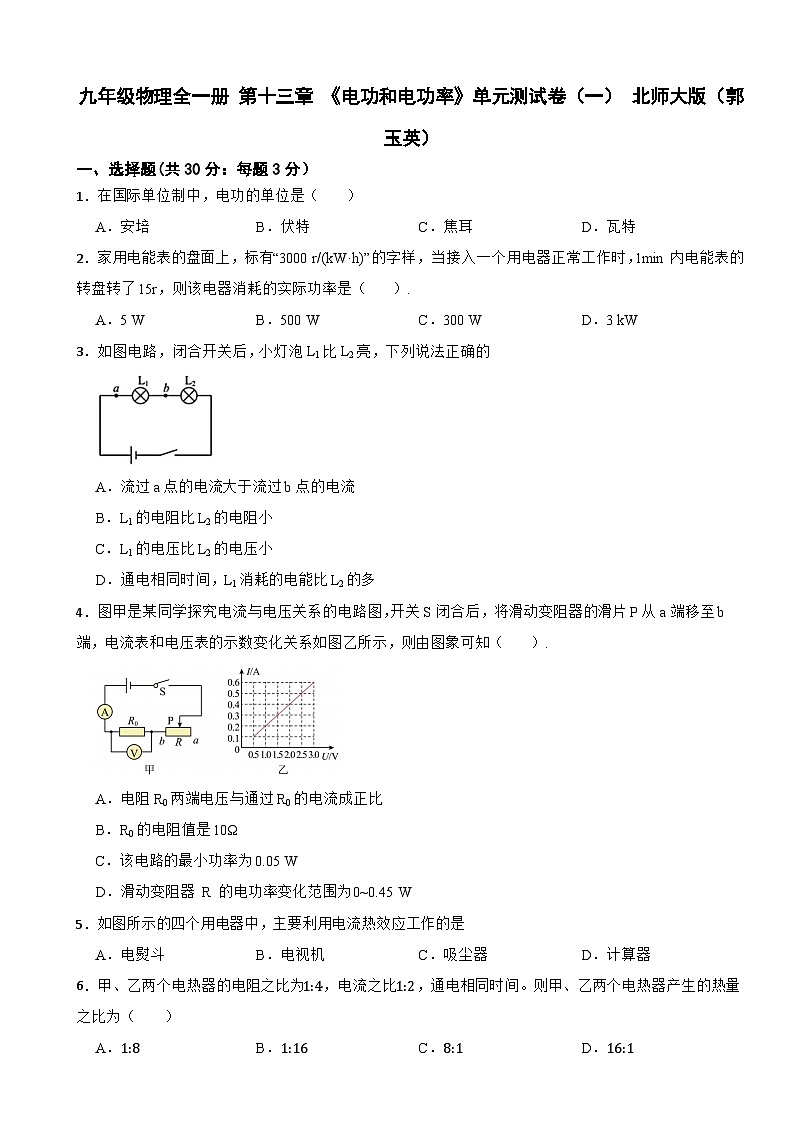

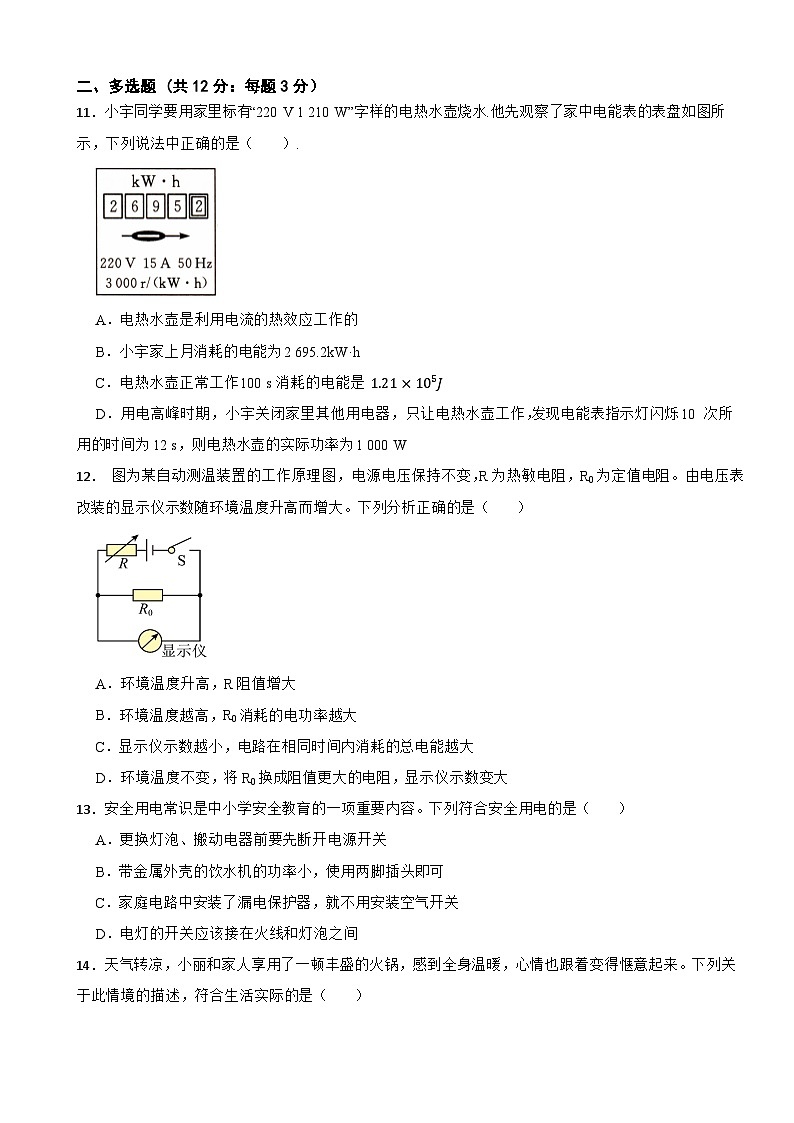

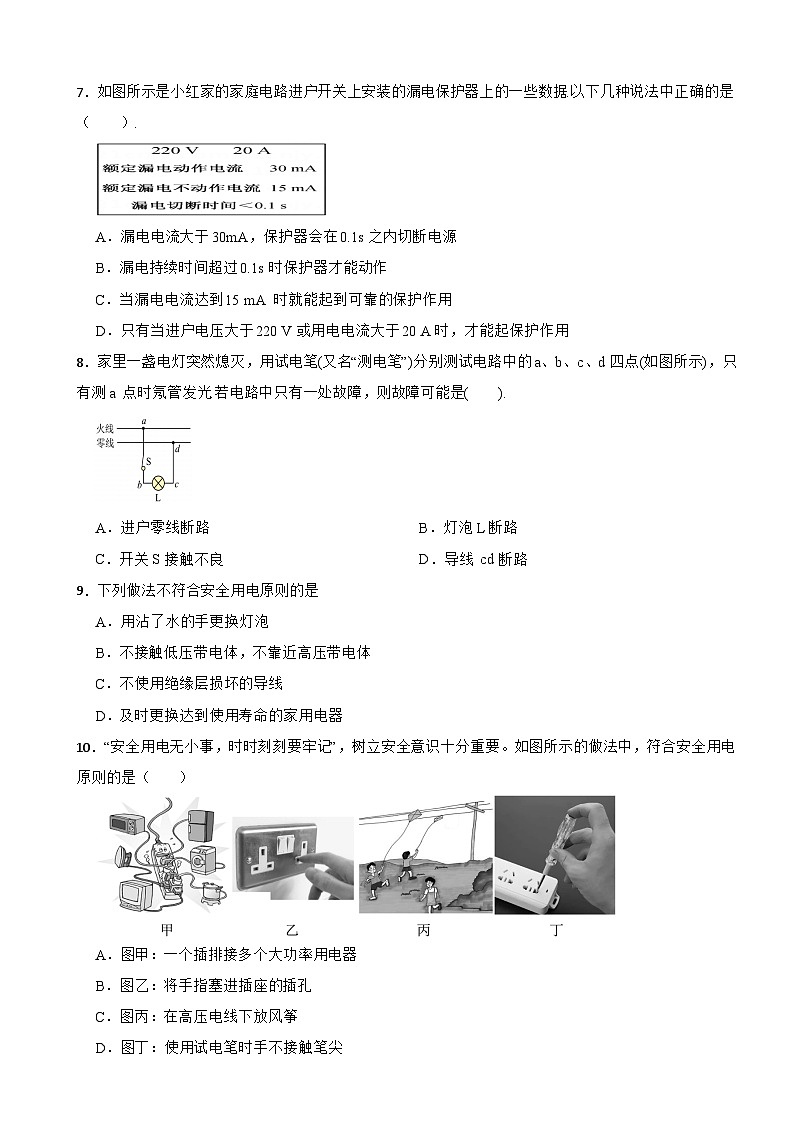

九年级物理全一册 第十三章 《电功和电功率》单元测试卷（一） 北师大版（郭玉英）一、选择题(共30分：每题3分）1．在国际单位制中，电功的单位是（　　） A．安培B．伏特C．焦耳D．瓦特2．家用电能表的盘面上，标有“3000 r/(kW·h)”的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15r，则该电器消耗的实际功率是（　　）.A．5 WB．500 WC．300 WD．3 kW3．如图电路，闭合开关后，小灯泡L1比L2亮，下列说法正确的A．流过a点的电流大于流过b点的电流B．L1的电阻比L2的电阻小C．L1的电压比L2的电压小D．通电相同时间，L1消耗的电能比L2的多4．图甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则由图象可知（　　）.A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．该电路的最小功率为0.05 WD．滑动变阻器 R 的电功率变化范围为0~0.45 W5．如图所示的四个用电器中，主要利用电流热效应工作的是A．电熨斗B．电视机C．吸尘器D．计算器6．甲、乙两个电热器的电阻之比为1:4，电流之比1:2，通电相同时间。则甲、乙两个电热器产生的热量之比为（　　）A．1:8B．1:16C．8:1D．16:17．如图所示是小红家的家庭电路进户开关上安装的漏电保护器上的一些数据.以下几种说法中正确的是（　　）.A．漏电电流大于30mA，保护器会在0.1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15 mA 时就能起到可靠的保护作用D．只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用8．家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a 点时氖管发光.若电路中只有一处故障，则故障可能是(　　).A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线 cd断路9．下列做法不符合安全用电原则的是A．用沾了水的手更换灯泡B．不接触低压带电体，不靠近高压带电体C．不使用绝缘层损坏的导线D．及时更换达到使用寿命的家用电器10．“安全用电无小事，时时刻刻要牢记”，树立安全意识十分重要。如图所示的做法中，符合安全用电原则的是（　　）A．图甲：一个插排接多个大功率用电器B．图乙：将手指塞进插座的插孔C．图丙：在高压电线下放风筝D．图丁：使用试电笔时手不接触笔尖二、多选题 (共12分：每题3分）11．小宇同学要用家里标有“220 V 1 210 W”字样的电热水壶烧水.他先观察了家中电能表的表盘如图所示，下列说法中正确的是（　　）.A．电热水壶是利用电流的热效应工作的B．小宇家上月消耗的电能为2 695.2kW·hC．电热水壶正常工作100 s消耗的电能是 1.21×105JD．用电高峰时期，小宇关闭家里其他用电器，只让电热水壶工作，发现电能表指示灯闪烁10 次所用的时间为12 s，则电热水壶的实际功率为1 000 W12． 图为某自动测温装置的工作原理图，电源电压保持不变，R为热敏电阻，R0为定值电阻。由电压表改装的显示仪示数随环境温度升高而增大。下列分析正确的是（　　）A．环境温度升高，R阻值增大B．环境温度越高，R0消耗的电功率越大C．显示仪示数越小，电路在相同时间内消耗的总电能越大D．环境温度不变，将R0换成阻值更大的电阻，显示仪示数变大13．安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的是（　　）A．更换灯泡、搬动电器前要先断开电源开关B．带金属外壳的饮水机的功率小，使用两脚插头即可C．家庭电路中安装了漏电保护器，就不用安装空气开关D．电灯的开关应该接在火线和灯泡之间14．天气转凉，小丽和家人享用了一顿丰盛的火锅，感到全身温暖，心情也跟着变得惬意起来。下列关于此情境的描述，符合生活实际的是（　　）A．电火锅正常工作时的电压为220VB．电火锅正常工作时的电流约为1AC．对人体的安全电压为不高于36VD．人感觉温暖而舒适的室内温度约25℃三、填空题 (共18分：每空1分）15．如图所示是用来测量电能的仪表，这只电表此时的读数是　 　kW·h，当电路中只有一个电饭煲接入电路，正常工作12min。发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是　 　W。16．某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了　 　故障，从而使干路中的　 　过大，导致空气开关自动切断电路。17．图甲电路中，电源电压U保持不变，R1是定值电阻，通过R2的电流与其两端的电压关系如图乙所示。当①、②都是电压表，闭合开关S1、S2时，表②的示数为3v，此时 R2的电功率P2=　 　W；当①、②都是电流表，仅闭合开关S1时，表②的示数为1.6A。此时R1：R2=　 　.18．如图所示电路中，电源电压恒定，R1、R2和R3是定值电阻。当X和Y均为电流表时，闭合开关，其示数之比为9：5，此时R1、R2、R3的连接方式是 　 　（选填“串联”或“并联”），若通电时间为t，电路产生的总焦耳热为Q1；当X和Y均为电压表时，闭合开关，其示数之比为5﹕3，若通电相同时间为t，电路产生的总焦耳热为Q2。则Q1　 　 Q2。四、实验探究题 (共10分：每空1分）19．在“测定小灯泡的电功率”的实验中，小华同学选用了如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用____。A．“10Ω1A”的滑动变阻器B．“50Ω0.5A”的滑动变阻器（2）小华同学正确连接好电路后，闭合开关，发现小灯泡很亮且很快熄灭，出现这一故障的可能原因是　 　。（3）排除故障后闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，此时应将滑动变阻器的滑片向　 　（选填“A”或“B”）端移动；根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图丙所示），分析图像可知，小灯泡的额定功率为　 　W。（4）小华继续实验，设计了下列四种测量额定电压为2.5V的小灯泡的额定功率的电路。电路中有阻值已知的定值电阻R，电源电压恒定但未知，滑动变阻器的最大电阻未知，在不拆改电路的前提下，能够测出小灯泡额定功率的电路是____。A．B．C．D．20．图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．（1）连接电路时，图中导线a端应与电压表上标有数字“　 　 　”（选填“3”或“15”）的接线柱相连．（2）闭合开关前，应将滑片P置于　 　 端（选填“A”或“B”）．（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为　 　V时记下电流表的示数．（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是　 　 w（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”？并说明理由五、计算题 (共16分）21．取一个标有“36V，18W”的灯泡，直接接在电压为40V的电源两端，它发光强烈；将其与定值电阻R一起接在电压为40V的电源两端，灯泡恰能正常发光。（1）求灯泡的额定电流和正常发光时的电阻；（2）判断灯泡与定值电阻R是串联还是并联，并求定值电阻R的阻值。22．如图电路，电源电压保持12V不变，灯泡上标有“10V，4W”的字样，闭合S，调节滑片P使灯泡L正常发光。求：（1）灯泡L的电阻；（2）电路中的电流；（3）通电1min，变阻器R上产生的热量。23．如图所示的电路中，电源电压为12V，R1标有“50Ω 1A”字样，电流表的接的0﹣0.6A的量程，灯泡L标有“8V”，通过灯泡的电流随它两端的电压变化的规律如图所示．（1）灯泡的额定功率是多少？（2）只闭合S1，电流表示数为0.2A时，R2的电阻值为多少欧？（3）S，S1，S2都闭合时，滑动变阻器的最大功率是多少瓦？六、综合题 (共11分：每空1分）24．天气状况对安全行车的影响极大.如图所示是某公司一款高智能汽车的后视镜及电路原理图，该智能后视镜有三个挡位工作，分别能够防雾、除雨露、除冰霜，该公司介绍防雾、除雨露、除冰霜依次需要后视镜提供更高的热量，车主只需通过转动旋钮开关就可让其工作.已知车载电源电压为100 V，电热丝 R1=100Ω,电热丝 R2=200Ω,电热丝 R3=300Ω,电阻值均不受温度的影响.（1）要防雾应将旋钮调至图中　 　挡，要除雨露应将旋钮调至图中　 　挡，要除冰霜应将旋钮调至图中　 　挡.（2）当车主开启除冰霜功能时，该电路的总功率是多少?（3）当车主开启防雾功能时，流过旋钮开关的电流有多大?25．共享充电宝是一种便捷的移动电源租赁服务，如题22图甲所示，用户可以通过手机应用程序快速租借和归还充电宝，当用户归还共享充电宝后，服务终端会自动给充电宝充电，图乙是某充电宝的充电筒化电路图，图丙是充电过程中充电宝的电压、电流与时间t的图像(数轴上的标度不按比例)。（1）在给充电宝充电的过程中，充电宝属于　 　(选填“电源”或“用电器”)；（2）充电宝给手机充电的过程中，充电宝的电能转化成手机电池的　 　能：（3）如图丙所示，当电压低于3V时，充电宝处干预充电阶段，是第　 　 (选填“一“二”或“三")阶段；（4）在整个充电过程，给充电宝充电的最大电功率为　 　W（5）在第三阶段，给充电宝充电的电功率随充电时间的增长而　 　(选填“变大"“变小”或“不变”)；（6）某充电宝的参数如表，对外充电时的最大输出功率为20W. 最多能输出总电能的90%，若用它对一手机充电，按照最大输出功率计算，最多能对手机输电　 　h，七、科普阅读题 (共13分：每空1分）26．阅读短文，回答问题。生活中处处有物理，请你运用学到的知识解答以下生活情境问题。（1）周末，蕾蕾和妈妈学习蒸馒头，当蕾蕾掀开锅盖后，伴随着大量白气涌出(如图1)，站在远处的蓓蓓闻到了馒头的香味，这是　 　现象，蕾蕾往盘子里拣馒头时发现馒头和屉布粘在了一起，这是因为　 　。（2）蕾蕾妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。蕾蕾急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是____。A．塑料小勺能吸引胡椒粉是因为它带了电B．若塑料小勺带负电是因为它失去了电子C．塑料小勺带电是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电说明小勺是导体（3）蕾蕾仔细观察电热水壶的构造，发现其发热体就是一根电热丝，她想改造一下电热丝，使其烧开一壶水所用的时间缩短，请你给她提一个改造方案：　 　。（4）下午，燃气公司的师傅来家里安装了天然气泄漏报警器(如图2)，经过询问安装师傅，蓓蓓和蕾蕾了解到天然气泄漏报警器主要由气敏电阻、定值电阻(保护电路)等组成，其中气敏电阻阻值随天然气浓度变化曲线如图甲所示，于是蓓蓓和蕾蕾分别设计出了如图乙、丙所示的天然气泄漏检测电路，电路设计要求当天然气浓度增大时，电路中电表示数增大，则符合上述所有要求的电路是　 　(选填“图乙”或“图丙”)；蕾蕾进一步研究发现用电压表替换电流表也能实现上述要求，请你在方框丁中画出这个电路　 　。（5）晚上，蓓蓓正在写作业，当妈妈把电暖气插头插进插座时，家中所有用电器都停止了工作，检查发现空气开关“跳闸”了。蓓蓓分析原因，觉得可能是电暖气插头内部短路，也可能是家中正在工作的用电器总功率过大。在不拆开插头的情况下，你用什么方法能证明空气开关跳闸的原因　 　。27．阅读短文，回答问题。风力发电风电技术是利用风能发电的技术。风能是可再生环保能源，开发风电技术是当今诸多国家的重要发展战略，如图甲。如图乙所示，风力发电的原理是利用风力带动风车叶片旋转，并通过增速机将旋转的速度提高，从而带动风机内的发电机发电。发电机所发的电通过电缆输送到升压变压器提升电压后，由高压输电线路输送给用户。风电是清洁能源，每生产1度电， 就可相应节约0.4 kg标准煤， 同时减少 0.272 kg 碳粉尘、0.997 kg 二氧化碳、0.03 kg 二氧化硫、0.015 kg氮氧化物的污染排放。（1）风力发电是将风能转化为　 　能的一种技术。（2）某集团研发的 SL6000风力发电机组，最大发电功率为6×106W。此风力发电机组满功率工作5h，可生产　 　 kW·h的电能，相当于　 　 kg 热值为 3×107J/kg 的煤完全燃烧释放的能量；可向大气减少排放　 　kg的二氧化碳。（3）远距离输电时，若输送电能的功率为P、输电电压为U输电线路总电阻为R，则通过导线的电流I=　 　，因发热而造成的电能损失功率P损=　 　 。(均用P、U、R表示)答案解析部分1．【答案】C【解析】【解答】解：A、安培（A）是电流的单位，A不合题意；B、伏特（V）是电压的单位，B不合题意；C、焦耳（J）是国际单位制中电功的单位，C符合题意；D、瓦特（W）是功率、电功率的单位，D不合题意。故答案为：C【分析】牢记常见物理量的单位，解答即可.2．【答案】C【解析】【解答】 1min内电能表的转盘转了15 r ，所以消耗的电功15r3000r/(kW·h)=1200kW·h，功率P=Wt=1200kW·h160h=300W，故C正确。综上选C。【分析】 解题关键在于理解电能表转盘转数与电能的对应关系，通过转数求出单位时间内消耗的电能，再利用功率公式计算功率。核心步骤是“转数→电能→功率”的逻辑推导。3．【答案】D【解析】【解答】A、图中，灯泡串联，电流处处相等，A错误；BC、根据P=UI=I2R，当电流相同时，电阻越大、分压越大，电功率越大， 灯泡亮，则BC错误；D。根据W=Pt，时间相同时，灯泡越亮，电功率越大， 消耗电能多，D正确。故选D。【分析】串联电路中，电流处处相等；电阻越大，分压越大， 实际电功率越大。4．【答案】D【解析】【解答】A、 在探究电流与电压关系的实验中，电压是因变量，电流是自变量，即电流随电压的变化而变化，不能表述电阻两端电压与通过的电流成正比”，因此选项A错误。B、R0两端的电压为3.0V，电流为0.6A，所以电阻3V0.6A=5Ω，故B错误；C、根据P=UI计算可知，电流最小，电功率最小，最小电流为0.1A，电源电压为3V，所以最小电功率P=0.1A×3V=0.3W，故C错误；D、电阻最大为0.6A，最小电阻为5Ω，此时变阻器电阻为0，功率为0；变阻器电阻和定值电阻阻值相同时，功率最大，此时变阻器电压等于定值电阻电压为1.5V，电流为0.3A，所以电功率为P=UI=1.5V×0.3A=0.45W，故D正确。综上选D。【分析】 本题考查探究电流与电压关系实验及电功率计算。需结合电路特点（串联电路）、欧姆定律、电功率公式分析各选项：A、明确电压与电流的因果关系，电压是因，电流是果，不能说电压与电流成正比；B、利用图象中电压与电流的对应值，通过欧姆定律计算定值电阻\( R_0 \)；C、分析滑动变阻器最大阻值时电路的最小功率，需先确定滑动变阻器最大阻值，再计算总电流和总功率；D、计算滑动变阻器电功率的变化范围，需分别求出滑动变阻器在最小和最大阻值时的功率，再确定范围。5．【答案】A【解析】【解答】 解：A、电熨斗工作时主要把电能转化为内能，是利用了电流的热效应来工作的，故A符合题意；BD、电视机、计算器工作时主要把电能转化为光能和声能，不是利用电流热效应工作的，故BD不符合题意；C、吸尘器工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故C不符合题意。故选：A。【分析】 电流的热效应就是把电能转化为内能，可从能量转化的角度分析哪一用电器是利用了电流的热效应。6．【答案】B【解析】【解答】根据Q=I2Rt，计算甲、乙两个电热器产生的热量之比为：Q1Q2=I12R2tI22R2t=I1I22×R1R2=122×14=116。故选B。故选B。【分析】根据Q=I2Rt，计算电流产生的热量和热量的比值。7．【答案】A【解析】【解答】 A、漏电保护器的核心功能是：当漏电电流超过特定阈值（如30mA）且持续时间达到一定值（如0.1s）时，会切断电源。所以当漏电电流大于30mA时，保护器会在0.1s之内切断电源，该选项正确。B、漏电保护器是当漏电电流达到设定阈值（如30mA）且持续时间不超过0.1s就会动作，而非“漏电持续时间超过0.1s时才动作”，该选项错误。C、通常情况下，漏电保护器的可靠动作电流一般为30mA左右（不同规格可能有差异），15mA未达到可靠动作的电流阈值，无法起到可靠保护作用，该选项错误。D、漏电保护器的动作条件是漏电电流相关，与进户电压是否大于220V、用电电流是否大于20A无直接关联，该选项错误。综上选A。【分析】 要解决本题，需理解漏电保护器的工作原理，即通过检测漏电电流的大小和持续时间来判断是否切断电源，同时明确额定电压、额定电流等参数的意义，以此对每个选项进行分析判断。8．【答案】C【解析】【解答】 a、b、c、d四点(如图所示)，只有测a 点时氖管发光. 说明ab之间发生短路，则可能是开关发生断路，结合选项可知开关S接触不良，故C增强，ABD错误；综上选C。【分析】 要解决这个问题，需结合试电笔的工作原理（接触火线时氖管发光，零线不发光）和电路故障的判断方法。先明确电路中各点的带电情况，再逐一分析选项中故障导致的带电状态变化，看是否与“只有测 a 点时氖管发光”的条件匹配。9．【答案】A【解析】【解答】A、生活用水是导体，容易导电，用沾了水的手更换灯泡容易发生触电事故，故A不符合安全用电原则；B、安全用电的原则：不接触低压带电体，不靠近高压带电体，故B符合安全用电原则；C、绝缘层损坏的导线，其内部的金属线会暴露出来，容易造成漏电或者短路，引发触电事故或火灾等，不使用绝缘层损坏的导线符合安全用电原则，故C不符合题意；D、达到使用寿命的家用电器，其内部元件可能老化，存在安全隐患，及时更换能防止因电器故障引发的触电、火灾等问题，符合安全用电原则，故D不符合题意。故答案为：A。【分析】生活用水是导体，容易导电；安全用电的原则：不接触低压带电体，不靠近高压带电体；插座、导线和家用电器等老化后要及时更换，防止发生触电事故。10．【答案】D【解析】【解答】A．一个插排接多个大功率用电器会使电流过大，可能引发过载发生火灾，故A不符合题意；B．手指塞进插座的插孔，若接触火线，会导致触电事故，故B不符合题意；C．在高压电线下放风筝，风筝线可能接触高压电线，导致触电或短路，故C不符合题意；D．使用试电笔时，手应握住试电笔的绝缘部分，避免接触笔尖，以防止触电，故D符合题意。故选D。【分析】避免多个大功率用电器同时使用同一插排；高压线下不能放风筝；使用测电笔时，手不能接触笔尖金属。11．【答案】A,C,D【解析】【解答】 A、电热水壶工作时，电流通过发热电阻产生热量来加热水，这是利用电流的热效应工作的，因此选项A正确。B、电能表的示数表示累计消耗的电能，若要得到上月消耗的电能，需用“本月电能表示数 - 上月电能表示数”。但题目中未提供上月电能表的示数，无法确定上月消耗的电能，因此选项B错误。C、电热水壶正常工作时，功率1210W，工作时间100s。根据电能公式W = Pt ，可得消耗的电能为：W = 1210W×100s= 1.21×105J，因此选项C正确。D、电能表指示灯闪烁10次，对应的电能为：W=10r3000r/kW·h，所以功率P=10r3000r/kW·h123600s=1000W。故D正确。综上选ACD。【分析】本题需结合电流的热效应、电能表的读数与参数含义、电能计算公式及功率计算方法，对每个选项逐一分析判断。12．【答案】B,D【解析】【解答】A、电压表和定值电阻并联，所以测量R0电压，温度升高，热敏电阻降低，根据串联分压可知定值电阻两端电压增加，电压示数增加， 故A错误；B、温度升高，热敏电阻降低，电源电压不变，所以电路电流增加，R0电压增加，根据P=UI计算可知消耗电功率增加，故B正确；C、 显示仪示数越小 ，所以热敏电阻的阻值增加，电路电流减小，根据W=UIt计算可知，相同时间内消耗的电能减小，故C错误；D、 将R0换成阻值更大的电阻， 根据串联分压可知，分压更大，所以电压表示数更大，故D正确。综上选BD。【分析】1、串联分压：用电器串联时，其两端的电压和电阻成正比；2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和；3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压；4、电功率的计算：公式为P=UI.13．【答案】A,D【解析】【解答】A、 换灯泡、搬动电器前要先断开电源开关 ，A正确；B、 带金属外壳的饮水机 ，需要使用三脚插头，B错误；C、 家庭电路中安装了漏电保护器，也需要安装空气开关，C错误；D、 电灯的开关应该接在火线和灯泡之间 ，D正确；综上选AD。【分析】家庭安全用电原则：不同时使用功率较大的电器，避免电路中功率较大导致电流较大，引发火灾、不湿手接触用电器开关、不在电线上上晾衣服，金属外壳要接地，避免发生触电。14．【答案】A,C,D【解析】【解答】A、电火锅正常工作时的电压为220V，故A正确；B、电火锅正常工作时的电流约为5A，故B错误；C、对人体的安全电压为不高于36V，故C正确；D、人感觉温暖而舒适的室内温度约25℃，故D正确。故选：ACD。【分析】估测首先要对基本的物理量有个初步的认识，然后据此结合实际情况分析判断。首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。15．【答案】231.6；1000【解析】【解答】 电能表读数显示为231.6千瓦时（kW·h），其中最后一位数字表示小数位。 根据电能表参数计算：当转盘转动500转时，消耗的电能为：W=500r2500r/(kW·h)=0.2kW·h，电饭煲的额定功率计算过程如下：P=Wt=0.2kW·h12min=0.2kW·h0.2h=1kW=1000W【分析】1、电能表参数的理解：电能表是计量电能的仪表，电能表的数字中最后一位表示的是小数点后一位，某段时间所用电能为电能表示数之差。某段时间消耗电能的计算：n/2500/kW·h，n为灯光闪烁次数；2、功率公式的应用：P=W/t.16．【答案】短路；电流【解析】【解答】家庭电路中，空气开关跳闸的原因有：发生短路，或总功率过大；电热蚊香加热器的功率很小，插入插座后，不会使总功率过大，插入后空气开关立即“跳闸”，可能是插头内部发生了短路，使干路中的电流过大，空气开关跳闸，自动切断电路。故第1空填：短路；第2空填：电流。【分析】空气开关跳闸时，电路中的电路过大，具体为：电路中发生短路，或总功率过大。17．【答案】1.5；3：5【解析】【解答】 当①、②都是电压表，闭合开关S1、S2时，表②的示数为3V ，则通过R2的电流为0.5A，所以P2=UI=3V×0.5A=1.5W； 当①、②都是电流表，仅闭合开关S1时 ，电阻并联， ② 测量干路电流， ① 测量R2的电流，假设R2两端电压为6V，则通过R2的电流为0.6A，通过R1的电流为1.6A-0.6A=1A，根据并联分流可知 R1：R2=I2：I1=0.6：1=3：5【分析】1、电功率的公式：P=UI。2、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压；3：并联分流：用电器并联时，其两端电流和电阻成反比，所以I1：I2=R2： R1。18．【答案】并联；大于【解析】【解答】当X和Y均为电流表时，R1、R2、R3首首相连，尾尾相接，属于并联，当X和Y均为电压表时，三个电阻串联，串联电路电阻大于并联电路电阻，根据Q=U2Rt可知，电阻越大产生的电热越小，所以Q1大于Q2。【分析】电热的计算：公式为Q=U2Rt；电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。19．【答案】（1）B（2）闭合开关前，滑动变阻器的滑片未调到最大阻值处（3）A；0.625（4）C【解析】【解答】（1）灯泡的额定电压为2.5V，所以变阻器的电压为3.5V，此时灯泡的电阻为10Ω，根据串联分压计算可知，变阻器此时的电阻为14Ω，故选B。（2） 闭合开关，发现小灯泡很亮 ，说明此时通过灯泡的电流大，所以变阻器滑片没有调节大到最大阻值处；（3）电压表示数为2.2V，小于2.5V，所以应该减小变阻器的分压，减小其电阻，所以变阻器滑片向A段移动，灯泡的额定电流为0.25A，所以额定功率P=UI=2.5V×0.25A=0.625W；（4）A、在闭合S1和S3开关后，无法通过电流表的示数判断灯泡是否正常发光，故A错误；B、闭合S1和S2开关后，可以测量灯泡的电压，通过调节变阻器滑片，进而使得灯泡正常发光，但是向测量电路的电流，电压表测量电阻的电压，此时电压表正负接线柱反接，不能测量电压，故B错误；C、和B的原理相同，闭合S1和S2开关后，可以测量灯泡的电压，通过调节变阻器滑片，进而使得灯泡正常发光，变阻器滑片不变，闭合S1和S2，此时通过串联电路电压规律计算电阻的电压，根据欧姆定律计算电路的电流，根据P=UI计算灯泡的电功率，故C正确；D、闭合不同开关，不能通过欧姆定律计算电灯泡的电压，无法判断是否正常发光。故D错误。综上选C。【分析】1、伏安法测电功率：调节变阻器的电阻，使得电灯泡的电压为额定电压，电压表并联待测电阻两侧测量待测电阻的电压U额，电流表串联在电路中，读出此时的电流I额，根据电功率公式P=U额I额计算分析；2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和；3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。20．【答案】（1）3（2）B（3）2.5（4）0.625（5）不能，灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值【解析】【解答】（1）电源电压为3V，所以a接3；（2）闭合开关，变阻器电阻处于最大状态，即位于B端；（3）灯泡的额定电压为2.5V，所以移动滑片，使得电压表示数为2.5V；（4）据图可知，额定电流0.25A，所以额定电功率P=UI=2.5V×0.25A=0.625W；（5）灯泡的电阻随着温度的增加而增加，在探究电流和电压的关系中，电阻要保持不变，所以改实验仪器不能满足探究实验。【分析】1、电路连接的基本操作：连接电路时，为保护电路开关应断开，变阻器调节至最大阻值处，对电表进行试触，根据电表偏转角度选择合适的电表量程；同时电表的正负极接线柱要符合电流的正进负出；2、功率的计算：公式为P=UI。21．【答案】（1）解： 由P=UI可得灯泡的额定电流：I额=P额U额=18W36V=0.5A，灯泡正常发光时的电阻；RL=U额I额=36V0.5A=72Ω；答：灯泡的额定电流为0.5A、正常发光时的电阻为72Ω；（2）解：灯泡的额定电压低于电源电压，要将灯泡接在电源上，需要串联一个电阻来分压，灯泡正常发光时定值电阻R两端的电压：UR＝U－UL＝40V－36V＝4V；在串联电路中电流处处相等，所以灯正常发光时通过定值电阻的电流：IR＝IL＝0.5A，由欧姆定律可得定值电阻的阻值：R=URIR=4V0.5A=8Ω答：灯泡与定值电阻R是串联的，定值电阻R的阻值为8Ω。 【解析】【分析】（1）根据电功率公式P=UI计算灯泡的额定电流，结合欧姆定律计算灯泡正常发光时的电阻；（2）泡的额定电压低于电源电压，要将灯泡接在电源上，需要串联一个电阻来分压，灯泡正常发光时定值电阻R两端的电压：UR＝U－UL；灯正常发光时通过定值电阻的电流：IR＝IL，由欧姆定律可得定值电阻的阻值。22．【答案】（1）灯泡L的电阻RL=UL2PL=10V24W=25Ω（2）串联电路电流处处相等，此时灯泡正常发光，故电路中的电流为I=IL=PLUL=4W10V=0.4A（3）因为电阻与灯泡串联，故R的电压为UR=U总−U灯=12V−10V=2V故通电1min变阻器R上产生的热量为QR=IURt=0.4A×2V×60s=48J【解析】【分析】（1）根据RL=UL2PL计算电阻；（2）根据I=UR计算电流；（3）电阻与灯泡串联，求出R的电压，根据Q=IUt计算电功。（1）灯泡L的电阻RL=UL2PL=10V24W=25Ω（2）串联电路电流处处相等，此时灯泡正常发光，故电路中的电流为I=IL=PLUL=4W10V=0.4A（3）因为电阻与灯泡串联，故R的电压为UR=U总−U灯=12V−10V=2V故通电1min变阻器R上产生的热量为QR=IURt=0.4A×2V×60s=48J23．【答案】解：（1）灯泡的额定电压为8 V，从图2中找到额定电压对应的电流：当U=8 V时，I=0.4 A。根据额定功率公式 P额=U额⋅I额，得：P额=8 V×0.4 A=3.2 W（2）只闭合S1时，灯泡L与R2串联，电流表测电路电流（I=0.2 A）。从图2中找到I=0.2 A时灯泡的电压：UL=2 V。串联电路总电压等于各部分电压之和，因此R2两端的电压：U2=U−UL=12 V−2 V=10 V根据欧姆定律 R=UI，得R2的电阻：R2=U2I=10 V0.2 A=50 Ω（3）当S、S1、S2都闭合时，灯泡L被短路，滑动变阻器R1与R2并联，电流表测干路电流。并联电路电压相等，均为电源电压12 V。R2的电流：I2=UR2=12 V50 Ω=0.24 A。电流表量程为0∼0.6 A，因此滑动变阻器的最大电流：I1大=I总大−I2=0.6 A−0.24 A=0.36 A滑动变阻器的最大功率：P1大=U⋅I1大=12 V×0.36 A=4.32 W【解析】【分析】1. 灯泡额定功率： 额定电压U额=8 V，从图2提取U=8 V时的电流I=0.4 A，代入P额=U额I额计算。2. R2的电阻值： 只闭合S、S1时，L与R2串联，电流I=0.2 A。从图2提取此时L的电压UL，由电源电压U总=12 V得R2的电压U2=U总−UL，再代入R2=U2I计算。3. 滑动变阻器的最大功率：S、S1、S2都闭合时，L与R1并联，电源电压12 V。但需结合灯泡额定电压（8V）和电流表量程（0-0.6A），先确定灯泡在并联时的电流（从图2提取U=8 V时的电流0.4 A），再得R1的最大电流I1=0.6 A−0.4 A=0.2 A，最后代入P=UI1计算。总结：本题核心考查“动态电路的结构分析”与“电学公式的综合应用”，需准确判断开关状态下的串并联关系，从I-U图像提取关键数据，结合欧姆定律、功率公式分步解决额定功率、电阻、最大功率问题。解题关键是理清电路逻辑，灵活运用串并联电路的电压、电流规律。24．【答案】（1）1；2；3（2）解：除冰霜 电功率最大，电路中只有R2，所以电功率P=U2R3=（100V）2200Ω=50W。（3）解： 开启防雾功能 ，电阻最大为三个电阻串联，总电阻R=100Ω+300Ω=400Ω，电压为110V，所以电流I=PR=100V400Ω=0.25A。【解析】【解答】(1)防雾过程电功率最小，根据P=U2R计算可知此时电阻最大，此时为1挡， 除雨露 电功率居中，所以为2挡，除冰霜 电功率最大，电阻最小为3挡；【分析】（1）根据“防雾、除雨露、除冰霜依次需要后视镜提供更高的热量”，结合电功率公式（电压 U一定时，电阻R越小，功率P越大），分析不同挡位对应的电阻组合，确定各功能对应的挡位。（2）除冰霜功能需最大功率，对应最小电阻，先确定除冰霜时的电阻，再代入功率公式计算。（3）防雾功能需最小功率，对应最大电阻，先确定防雾时的电阻，再代入欧姆定律计算电流。25．【答案】（1）用电器（2）化学（3）一（4）2.1（5）变小（6）6156【解析】【解答】（1） 在给充电宝充电的过程中， 充电宝消耗电能，属于用电器；综上 第1空、 用电器（2） 充电宝给手机充电的过程中，充电宝的电能转化成手机电池的化学能；综上 第1空、 化学能；（3） 当电压低于3V时，充电宝处干预充电阶段，是第 一阶段；综上 第1空、 一；（4）据图可知，充电宝最大电压为4.2V，最大电流为500mA，根据P=UI可计算最大功率P=2.1W；综上 第1空、 2.1.（5） 在第三阶段 ，电压不变，充电的电流逐渐变小，根据P=UI可知电功率逐渐变小。综上 第1空、 变小；（6）据题可知，充电宝的电容量W=UIt=3.8V×10A×3600s=136800J，充电的效率为0.9，所以充电的电容量W=1231200J，最大输出功率20W，根据W=Pt计算t=6156h。综上 第1空、 6156【分析】1、完整的电路包括电源（提供电压）；导线，开关（控制电路通断）；用电器（消耗电能）。2、电功率的计算：公式为P=UI；3、电功的计算：公式为W=UIt，W=Pt。26．【答案】（1）扩散；分子之间存在引力（2）A（3）将电阻丝搓长搓细（4）图丙；（5）关闭全部电器，将电暖气插头插进插座 ，观察是否跳闸，如果跳闸则 电暖气插头内部短路 ，反之 家中正在工作的用电器总功率过大 。【解析】【解答】（1） 站在远处的蓓蓓闻到了馒头的香味， 属于分子热运动现象，属于扩散现象， 蕾蕾往盘子里拣馒头时发现馒头和屉布粘在了一起，这是因为 分子之间存在引力；综上 第1空、扩散； 第2空、分子之间存在引力 ；（2）塑料小勺经过摩擦使得电荷发生了转移，具有吸引细小物体的性质，A正确，C错误；小勺带负电，属于得到电子，B错误；塑料属于绝缘体，D错误；综上选A。（3） 改造一下电热丝，使其烧开一壶水所用的时间缩短 ，增加电阻即可，将电阻丝搓长搓细。综上 第1空、 将电阻丝搓长搓细；（4） 电路设计要求当天然气浓度增大时，电路中电表示数增大 ，图丙更合适，气敏电阻随着浓度增加，电阻减小，电路需要有保护电阻，所以丙合适；根据串联分压可知，浓度增加，气敏电阻减小，定值电阻分压增加，所以电压表并联在定值电阻两端，据此作图：综上 第1空、 图丙；（5）可以使用以下方法：关闭全部电器，将电暖气插头插进插座 ，观察是否跳闸，如果跳闸则 电暖气插头内部短路 ，反之 家中正在工作的用电器总功率过大 。综上 第1空、 关闭全部电器，将电暖气插头插进插座 ，观察是否跳闸，如果跳闸则 电暖气插头内部短路 ，反之 家中正在工作的用电器总功率过大 。【分析】1、微观粒子的构成特点：分子之间存在间隙，分子间的相互作用力包括引力和斥力，2、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快3、两种电荷：电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电；橡胶棒摩擦毛皮，橡胶棒带负电；4、摩擦起电的实质为电子的转移，物体失去电子带正电，物体得到电子带负电，如两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电（失去电子）；橡胶棒摩擦毛皮，橡胶棒带负电（得到电子）；5、电路电流过大的原因为：电路发生短路、用电器功率过大。6、串联分压：用电器串联时，其两端的电压和电阻成正比，待测电阻的电压无法降低，表明电源电压过大或者变阻器电阻较小分压过少导致。27．【答案】（1）电（2）30000；3.6×103；2.991×104（3）UR；P2RU2【解析】【解答】（1） 风力发电是将风能转化为 电能的技术；综上 第1空、 电；（2） 风力发电机组，最大发电功率为6×106W。此风力发电机组满功率工作5h， 根据W=Pt计算可知W=6000kW×5h=30000kW·h；根据Q=mq计算m=30000kW·h3×107J/kg=3×1010×3.6J3×107J/kg=3.6×103kg；所以可节约3×104kg×0.997kg=2.991×104kg的二氧化碳。综上 第1空、30000 ；第2空、 3.6×103；第3空、2.991×104 ；（3） 远距离输电时，若输送电能的功率为P、输电电压为U输电线路总电阻为R，根据欧姆定律U=IR计算通过导线的电流I=UR，P损=I2R=P2RU2。综上 第1空、UR； 第2空、P2RU2.【分析】1、功率的计算：P=UI；W=Pt；2、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，计算公式Q=mq；3、不同物质吸热：原理为Q=cmΔt。充电功率≥10W标称电压3.8V电池容量10000mA·h
