第十八章 家庭电路与安全用电【章末复习】（课件）--沪粤版（新教材）九年级物理下册

这是一份第十八章 家庭电路与安全用电【章末复习】（课件）--沪粤版（新教材）九年级物理下册

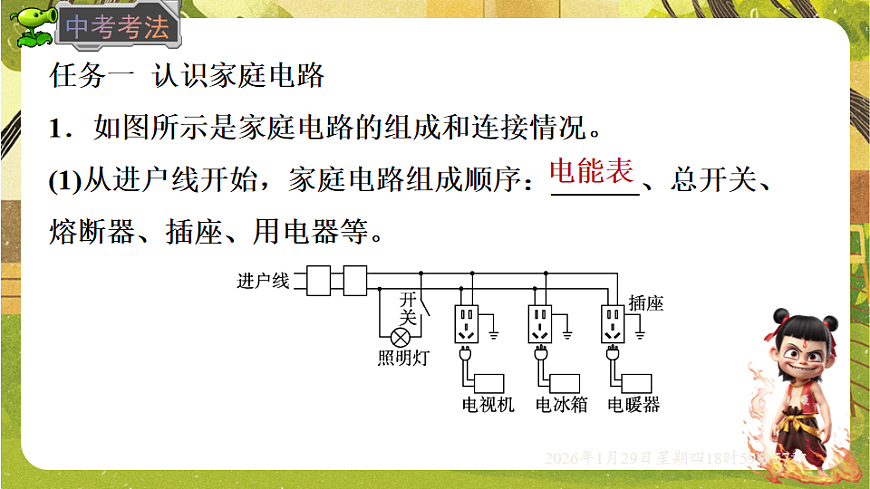

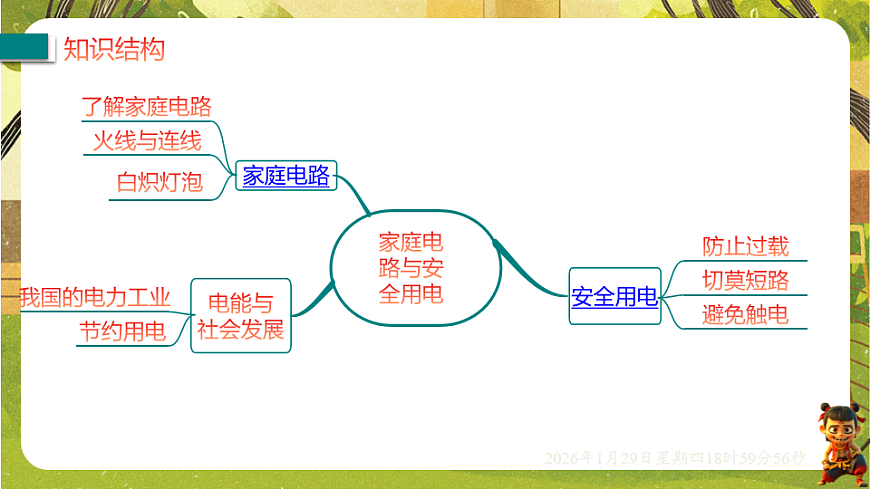

沪粤版物理9年级全下培优备课课件（精做课件）小结与复习第十八章 家庭电路与安全用电授课教师： Home . 班 级： . 时 间： . 2026年1月26日家庭电路与安全用电2.连接a．输电线进户后首先接到_______上，它用来显示所消耗的电能。总开关安装在电能表后，以控制家庭电路。熔断器(俗称保险丝)是安全装置，当电路中电流过大时，熔丝就会熔化，从而 电路，对电路起到保护作用。b．螺口灯座的螺旋套应接在____线上，火线通过开关接到螺口灯泡的尾部； c．家庭电路中各家用电器插座要_____联接入电路中，而控制用电器的开关应与用电器_______联。电能表零并串返回知识结构图切断3.熔断器(1)位置：总开关的后面是安全装置。熔断器(俗称________)是安全装置。(2)材料：电阻率比较大，熔点比较________的材料。为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。 (3)作用：当电流过大时，保险丝由于________过高而熔断，切断电路，起到__________的作用。 保险丝温度保护电路低返回知识结构图(4)空气开关：空气开关安装在电能表后，当电路中发生______、______等异常情况时，空气开关会自动断开，从而切断电路，保证了用电的安全。过载短路返回知识结构图任务一 认识家庭电路1．如图所示是家庭电路的组成和连接情况。(1)从进户线开始，家庭电路组成顺序：______、总开关、熔断器、插座、用电器等。电能表　(2)两孔插座的接线原则：左孔接________，右孔接________；三孔插座的接线原则：左孔接______，右孔接________，上孔接________。(3)开关和它所控制的灯泡________，且开关接在________和灯泡之间。零线火线零线火线地线串联火线　(4)电路中的灯泡、电视机和电冰箱是________(填“串”或“并”)联的。(18分) 并4.火线和零线（1）家庭电路有两根进户线，其中一根叫做______，另一根叫做______，火线跟零线之间有______V的电压。为了安全起见，有些家用电器所用的三孔插座还加接了一根______，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。（2）测电笔识别火线和零线。火线零线地线返回知识结构图2205.测电笔(1)作用：判断火线和零线。(2)构造：笔尖金属体、大阻值电阻(约 103kΩ)、_______、弹簧、笔尾金属体(或金属笔卡)。 (3)使用：用手指按住___________，用_______接触被测的导线，如果氖管发光，则被测导线是_______，如果氖管不发光，则笔尖接触的是_______。使用试电笔时，手指不能接触笔尖金属体。 (4)原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧、笔尾金属体，再经过人体、大地，与电源构成闭合电路，氖管就会发光。金属体笔尾笔尖火线零线返回知识结构图氖管1.__________(1)大功率用电器的使用导致总功率过大。(2)多个用电器同时使用导致总功率过大。2.__________(1)改装电路时不小心使火线和零线直接连通导致短路。(2)电线绝缘皮破损或老化导致短路 。切莫短路防止过载返回知识结构图（1）电压越高越危险a.对人体安全的电压是不高于______V。 b.我国家庭电路的电压是________ V。 c.工厂用的动力电路的电压是________V。 36220380返回知识结构图3.避免触电(2)常见的触电类型a.双线触电：人体同时接触火线、__________触电； b.单线触电：人体同时接触______ 、大地触电； c.______ 触电：高压带电体会在周围形成强大的电场，当人靠得很近时，容易发生______触电； d.____________触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。火线电弧电弧跨步电压零线返回知识结构图（3）安全用电原则a.________低压带电体，________高压带电体。b.更换灯泡、搬动电器前应______电源开关。c.不弄湿用电器，不损坏________ 。 d.保险装置、插座、导线、家用电器等达到使用寿命应_________ 。 不接触不靠近断开绝缘层及时更换返回知识结构图任务二 了解安全用电常识子任务1 知道如何安全用电2．[2024·安徽中考]关于安全用电，下列说法错误的是(　　)A．绝缘皮破损的电线，需要及时更换B．家用电器工作时起火，可以直接用水浇灭C．发生触电事故时，不能直接用手去拉触电者D．手机充电结束后，要把充电器从插座上及时拔下B3．更换家里的灯泡时，下列操作流程符合安全用电原则的是(　　)A．断开开关、拆下灯罩、更换灯泡、通电测试B．拆下灯罩、通电测试、断开开关、更换灯泡C．更换灯泡、断开开关、拆下灯罩、通电测试D．通电测试、拆下灯罩、更换灯泡、断开开关A子任务2 会用测电笔4．如图所示是测电笔的结构，图中a为电阻、b为氖管。(1)笔中的电阻与氖管的连接方式是________(填“串联”或“并联”)。串联(2)生活中常见的测电笔有笔式和螺丝刀式两种，请你判断测电笔的执笔方式是否正确，正确的请在(　　)内打“√”，错误的打“×”。×√√×(3)下图中，电路中画“×”表示断路之处，开关闭合后，用测电笔测试A点，氖管________(填“会”或“不会”)发光。(12分) 会任务三 分析家庭电路中的问题5．[2025·天津中考改编]如图所示，图甲是小明家卧室的一个插座，小明用测电笔测试插座的A孔，氖管发光，A孔接的是________线；图乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________(填“C”或“D”)插脚接火线，若插入插头，闭合开关S时，发现家里的灯全部熄灭，经检查是熔丝熔断，由此判断可能是________(填“插座”“插头”或“灯座”)发生了短路。(6分) 火D灯座6.(新考法)导致家庭电路中电流过大的原因有两种，请对下列所示现象中可能引起电路中电流过大的原因进行分类，并写出分类的依据。(1)填序号：________，依据是__________________________。(2)填序号：________，依据是________________________。(8分)用电器的总功率过大ABD火线和零线接触，电源短路C7.(中考趋势题)小点同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。(1)如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10 A　250 V”字样，其中的“10 A”表示__________________________。允许通过的最大电流为10 A(2)小点仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。这种设计的好处是_____________________________________________________________________________________________________________________________________________。(4分) 插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”也会使电流通过导线导入大地，人也就不会触电8．[2025·滁州模拟]开关是电路的重要元件，既可确保安全用电，又能方便控制电路。小点在家庭电路图中设置了五处开关(如图所示)。小训觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是(　　)A．1、2 B．1、4 C．2、4 D．3、5C9．[2025·合肥模拟]如图所示的电路中，开关都闭合后，三盏灯均正常发光，突然灯泡L3熄灭，经检查保险丝完好，用测电笔测试插座的两孔，氖管均发光。造成这一现象的原因是(　　)A．可能是电路某处发生了短路B．一定是进户的零线BC之间断了C．一定是进户的零线CD之间断了D．一定是进户的零线DE之间断了C任务四 排查大功率电器的用电隐患思维模型 简答题的分析推理过程10.(中考趋势题)小华家买了一台“220 V　1 800 W”的大功率热水器，由于连接插座不方便，于是他使用如图所示带有两线插头并标有“220 V　6 A”字样的插线板。你认为是否可以使用该插线板，请说明理由。(4分) 答：不可以使用该插线板。标有“220 V　 6 A”字样的插线板允许接入的最大功率P＝UI＝220 V×6 A＝1 320 W；大功率热水器的额定功率是1 800 W，所以不能使用该插线板。
