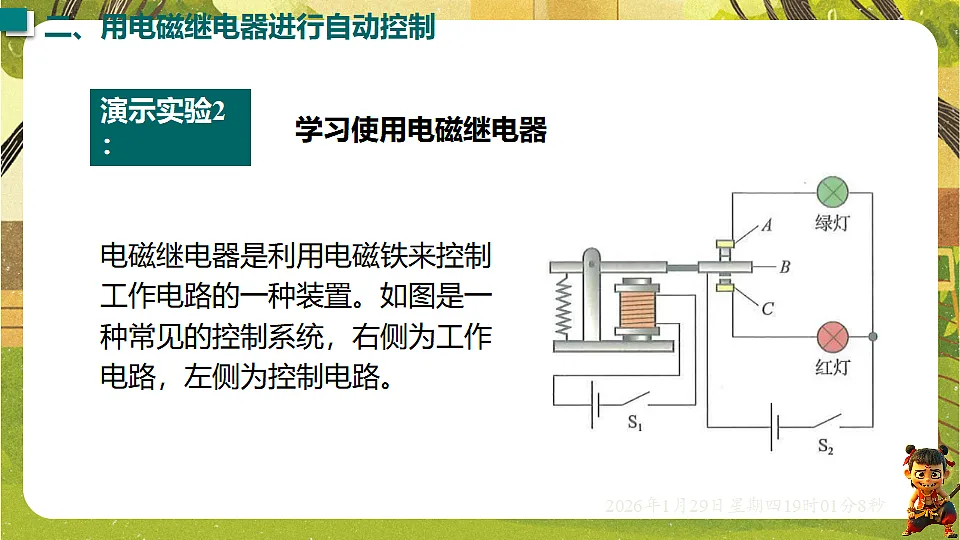

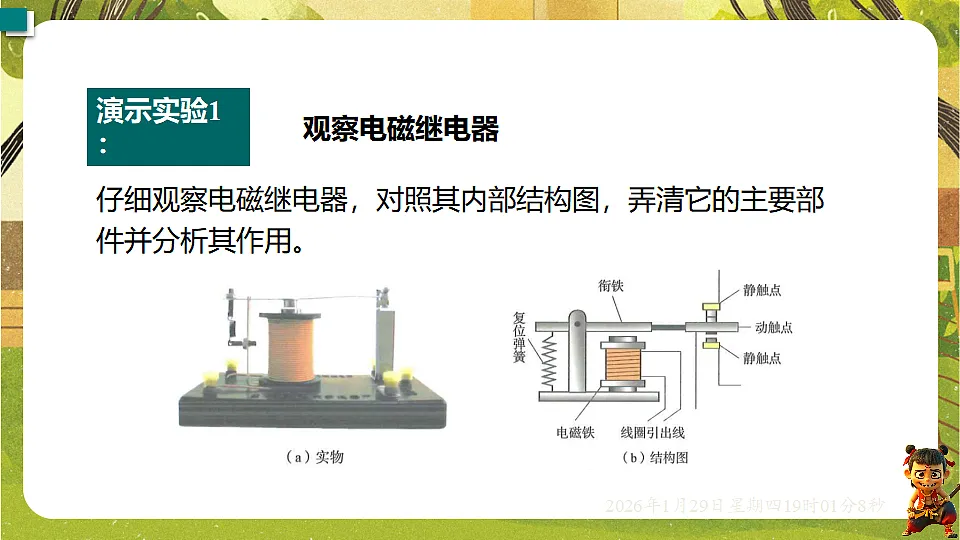

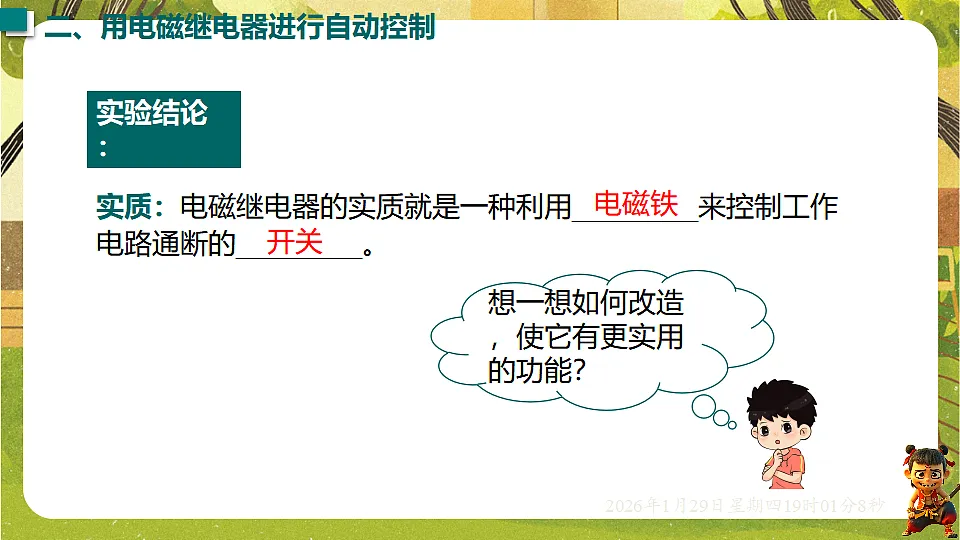

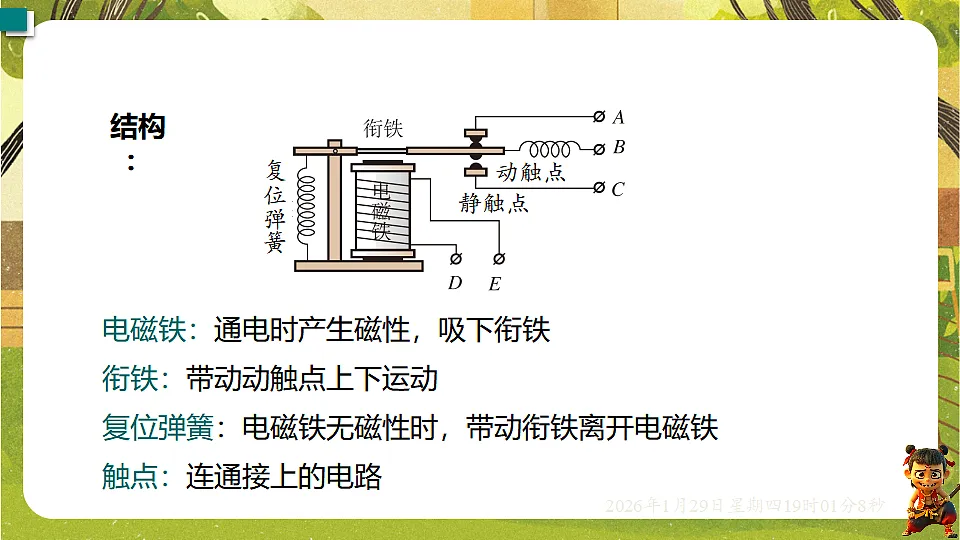

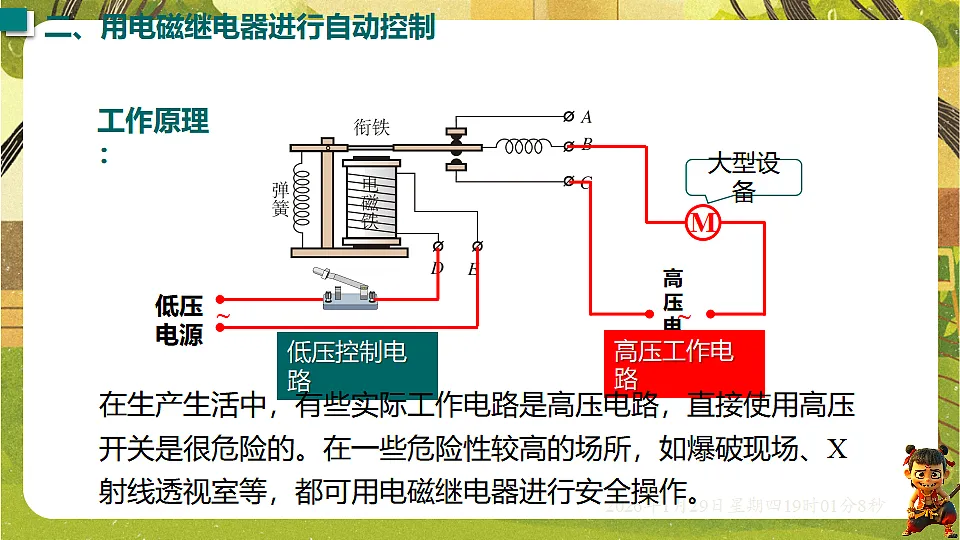

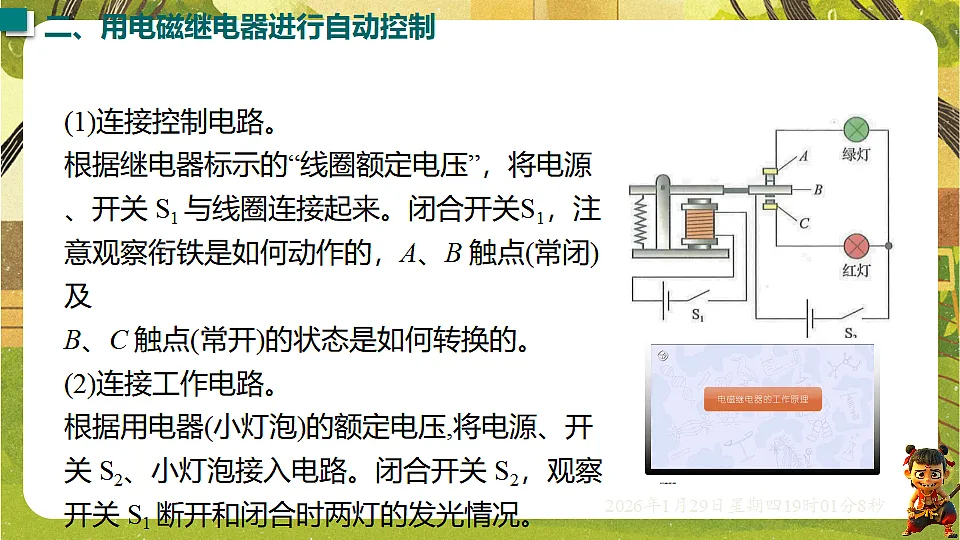

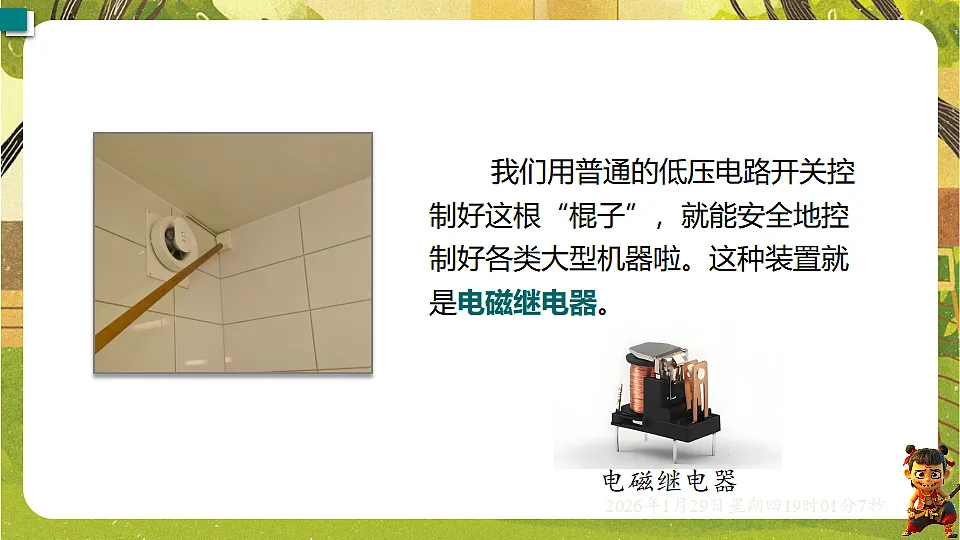

沪粤版物理9年级全下培优备课课件（精做课件）16.4 电磁继电器与自动控制第十六章 磁场 电磁铁 授课教师： Home . 班 级： . 时 间： . 2026年1月26日 我们用普通的低压电路开关控制好这根“棍子”，就能安全地控制好各类大型机器啦。这种装置就是电磁继电器。观察电磁继电器演示实验1：仔细观察电磁继电器，对照其内部结构图，弄清它的主要部件并分析其作用。结构：电磁铁：通电时产生磁性，吸下衔铁衔铁：带动动触点上下运动复位弹簧：电磁铁无磁性时，带动衔铁离开电磁铁触点：连通接上的电路学习使用电磁继电器演示实验2：电磁继电器是利用电磁铁来控制工作电路的一种装置。如图是一种常见的控制系统，右侧为工作电路，左侧为控制电路。(1)连接控制电路。根据继电器标示的“线圈额定电压”，将电源、开关 S1 与线圈连接起来。闭合开关S1，注意观察衔铁是如何动作的，A、B 触点(常闭)及B、C 触点(常开)的状态是如何转换的。(2)连接工作电路。根据用电器(小灯泡)的额定电压,将电源、开关 S2、小灯泡接入电路。闭合开关 S2，观察开关 S1 断开和闭合时两灯的发光情况。视频 电磁继电器工作原理实质：电磁继电器的实质就是一种利用_________来控制工作电路通断的_________。电磁铁开关实验结论：想一想如何改造，使它有更实用的功能？工作原理：低压控制电路高压工作电路大型设备在生产生活中，有些实际工作电路是高压电路，直接使用高压开关是很危险的。在一些危险性较高的场所，如爆破现场、X射线透视室等，都可用电磁继电器进行安全操作。~~任务一 认识电磁继电器1．小点在研究电磁继电器时，观察到如图所示的电磁继电器结构图。请你帮他填出图中①的名称是________；②的名称是________。当给电磁继电器通电时，它________(填 “会” 或 “不会”)产生磁性；图中的触点相当于电路中的__________(填元件名称)。(8分) 衔铁电磁铁会开关2．电磁继电器是利用低电压、弱电流电路的通断来间接控制高电压、强电流电路的一种________，其低压控制电路部分的核心是一个________。如图是利用电磁继电器控制汽车启动的电路，假如小点要把这个电路应用到智能家居中控制大型电器启动，请你帮他标出低压控制电路和高压工作电路。(8分) 开关电磁铁低压控制高压工作任务二 理解电磁继电器的工作原理机器人 机器人一般由各种传感器、控制电路(电磁继电器电路)、伺服系统(工作电路)三部分组成。它能根据事先设计的程序或者在操作者的控制下，从事各种复杂或危险的工作。温度自动报警器 在水银温度计里插入一段金属丝，当温度达到金属丝下端所指的温度时，水银就可以连通电磁铁电路，电路中产生电流，电磁铁有磁性，吸引衔铁，使电铃电路接通，电铃就响起来，发出报警信号。自动水位警示器 当水位达到最大安全值时，接通导线AB，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使红灯电路接通，红灯就亮起来，发出报警信号。水位没有到达金属块A时，电磁铁不通电无磁性，绿灯亮，显示水位正常。锅炉压力自动报警器 当锅炉气压达到最大安全值时，推动活塞H接通导线 ab，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使电铃电路接通，电铃就响起来，发出报警信号。3．小点为更好地设计智能家居系统，了解了电磁继电器的工作原理，如图所示，当开关S1断开、S2闭合时，控制电路断开，电磁铁________(填“有”或“无”)磁性，动触点B与静触点________(填“A”或“C”)接触，________(填“红”或“绿”)灯亮；当S1、S2均闭合时，动触点B和静触点________(填“A”或“C”)接触，此时________(填“红”或“绿”)灯亮。(10分) 无A绿C红任务三 探索电磁继电器在智能家居中的应用4．小点在设计温度自动报警功能时，参考了一种温度自动报警器的原理图。制作水银温度计时，在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度计所测温度达到________℃时，电磁铁具有磁性，将衔铁吸引过来，电铃响，发出报警信号，提醒注意温度变化。(2分) 755．小点考虑到智能家居系统对环境监测的需求，设计了如图所示的电路来监测室内有害气体浓度。开关S闭合后，电磁铁的上端是________(填“N”或“S”)极。图中气敏电阻R1的阻值随有害气体浓度的增大而减小，导致电磁铁的磁性________(填“增强”或“减弱”)，当有害气体浓度高于某一设定值时，电铃就会报警。(4分) N增强6．小点在设计智能家居的安全防盗功能时，设计了一种自动防盗报警器。原理是在家门口设置一种装置，夜深启动报警器，当有人进入家中踩踏板时，自动报警器的电铃发出警报，无人踩踏板时绿灯亮。请你根据这一原理，帮助小点用笔画线代替导线，将图中的电路连接完整。(2分) 解：如图所示。任务四 分析电磁继电器在其他领域的应用系统7．如图是车库积水报警器的原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水，水面到达________(填“A”或“B”)处时，________(填“绿灯”或“红灯”)亮，报警。(4分) B红灯8．小点去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来。该电梯的电路如图所示(R是一个压敏电阻)，当人站在电梯上时，压敏电阻R阻值减小，则电磁铁磁性变______(填“强”或“弱”)，动触点与静触点____(填“1”或“2”)接触，电动机的转速变快。(4分) 2强9．喜欢动脑的小点查阅有关资料得知：现在的空调为了实现节能和智能控制，内部用到了温度传感器(相当于热敏电阻)和电磁继电器，如图所示是启动与停止空调压缩机的电路示意图。夏天，空调制冷时，房间温度降低，当房间温度低于设定温度时，工作电路就断开，停止制冷。下列说法正确的是(　　)A．电磁继电器是利用电流的热效应工作的B．空调制冷使房间温度降低时，电磁铁的磁性变强C．空调制冷使房间温度降低时，热敏电阻的阻值变大D．空调制冷使房间温度降低时，控制电路消耗的电功率变大C10.(新情境题)2025年4月24日，神舟二十号载人飞船发射成功。载人飞船在发射前，检测飞船舱体的气密性至关重要。某小组在项目式学习中设计了一个检测容器气密性的装置，如图所示，该装置由控制电路和工作电路两部分构成。控制电路的电源电压U不变，R1为定值电阻，力敏电阻RM置于容器中，工作电路中的a、b处分别为绿灯或电铃。先将容器内部抽成真空，若容器不漏气，绿灯一直亮；若容器漏气，一段时间后达到临界气压时电铃就发声报警。已知力敏电阻RM的阻值随气体压强的增大而减小。下列说法不正确的是(　　)A．控制电路工作时图中电磁铁的上端为S极B．检测过程中若容器发生漏气，控制电路中电流增大C．按照设计要求，图中a处应为电铃，b处应为绿灯D．只减小R1的阻值，电铃会在漏气更少时发声报警【答案】C电磁继电器与自动控制构造：电磁铁、衔铁、弹簧、触点工作原理：电流的磁效应工作电路低压控制电路高压工作电路应用特点：操作安全和可实现自动化
