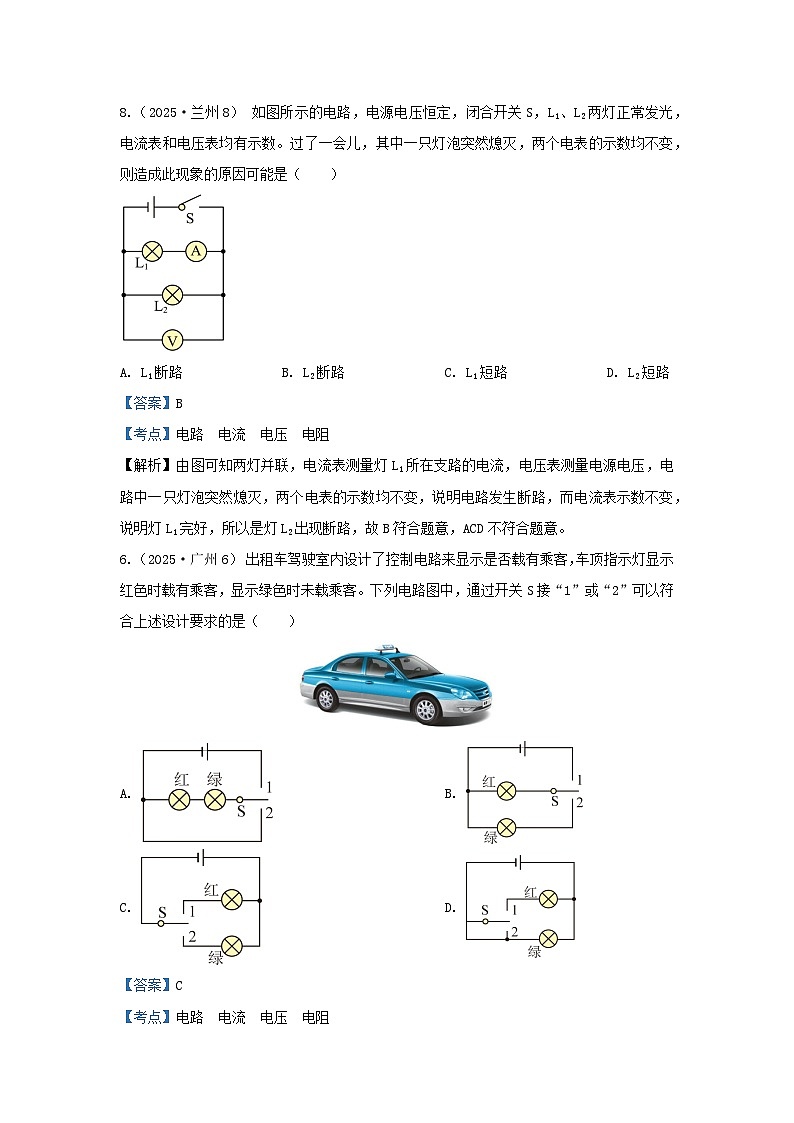

2025年各省市中考物理试卷分类汇编考点16电路 电流 电压 电阻（Word版附解析）

这是一份2025年各省市中考物理试卷分类汇编考点16电路 电流 电压 电阻（Word版附解析），共32页。
A. L1断路B. L2断路C. L1短路D. L2短路
【答案】B
【考点】电路 电流 电压 电阻
【解析】由图可知两灯并联，电流表测量灯L1所在支路的电流，电压表测量电源电压，电路中一只灯泡突然熄灭，两个电表的示数均不变，说明电路发生断路，而电流表示数不变，说明灯L1完好，所以是灯L2出现断路，故B符合题意，ACD不符合题意。
6.（2025·广州6） 出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（ ）
A. B.
C. D.
【答案】C
【考点】电路 电流 电压 电阻

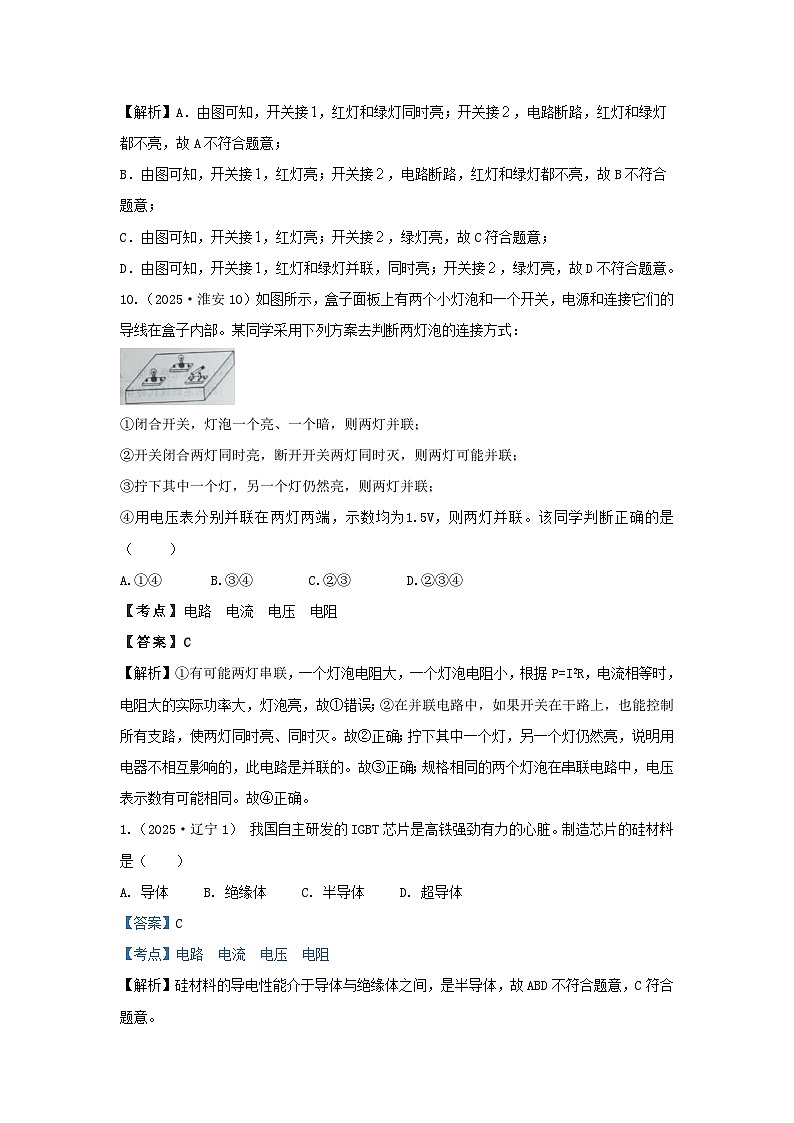

【解析】A．由图可知，开关接，红灯和绿灯同时亮；开关接，电路断路，红灯和绿灯都不亮，故A不符合题意；
B．由图可知，开关接，红灯亮；开关接，电路断路，红灯和绿灯都不亮，故B不符合题意；
C．由图可知，开关接，红灯亮；开关接，绿灯亮，故C符合题意；
D．由图可知，开关接，红灯和绿灯并联，同时亮；开关接，绿灯亮，故D不符合题意。
10.（2025·淮安10）如图所示，盒子面板上有两个小灯泡和一个开关，电源和连接它们的导线在盒子内部。某同学采用下列方案去判断两灯泡的连接方式：
①闭合开关，灯泡一个亮、一个暗，则两灯并联；
②开关闭合两灯同时亮，断开开关两灯同时灭，则两灯可能并联；
③拧下其中一个灯，另一个灯仍然亮，则两灯并联；
④用电压表分别并联在两灯两端，示数均为1.5V，则两灯并联。该同学判断正确的是（ ）
A.①④ B.③④ C.②③ D.②③④
【考点】电路 电流 电压 电阻
【答案】C
【解析】①有可能两灯串联，一个灯泡电阻大，一个灯泡电阻小，根据P=I2R，电流相等时，电阻大的实际功率大，灯泡亮，故①错误；②在并联电路中，如果开关在干路上，也能控制所有支路，使两灯同时亮、同时灭。故②正确；拧下其中一个灯，另一个灯仍然亮，说明用电器不相互影响的，此电路是并联的。故③正确；规格相同的两个灯泡在串联电路中，电压表示数有可能相同。故④正确。
1.（2025·辽宁1） 我国自主研发的IGBT芯片是高铁强劲有力的心脏。制造芯片的硅材料是（ ）
A. 导体 B. 绝缘体 C. 半导体 D. 超导体
【答案】C
【考点】电路 电流 电压 电阻
【解析】硅材料的导电性能介于导体与绝缘体之间，是半导体，故ABD不符合题意，C符合题意。

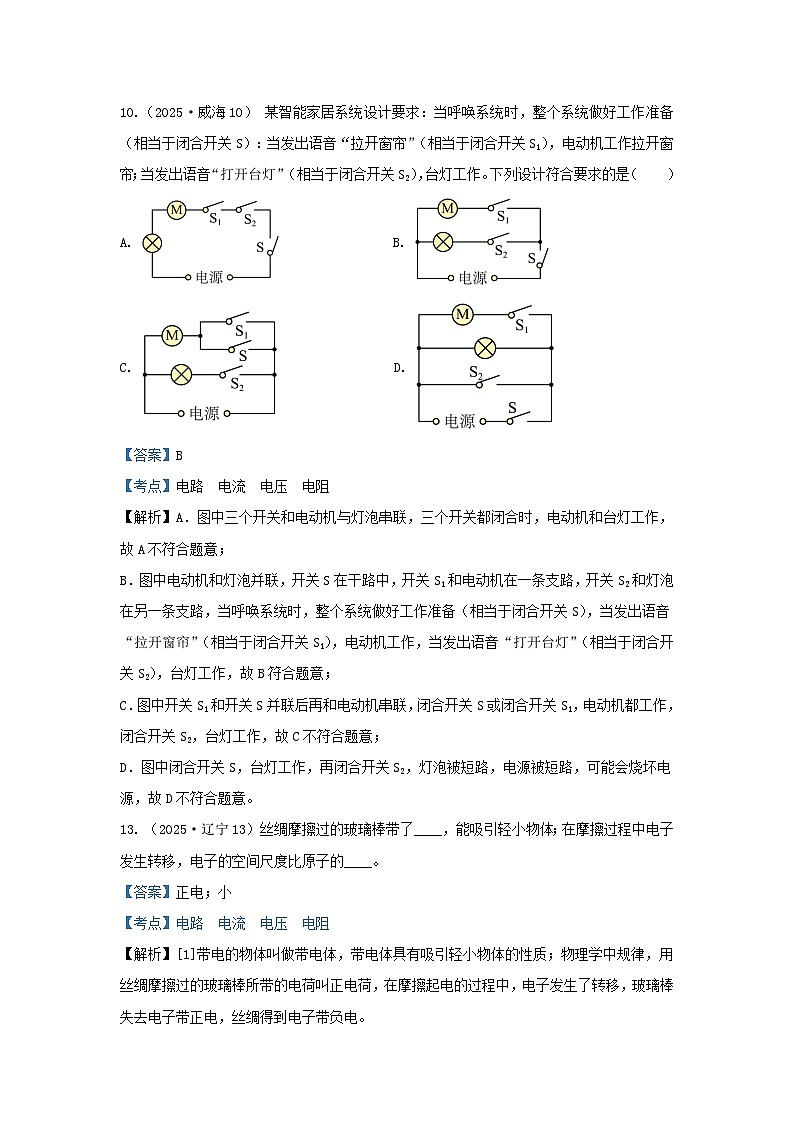

10.（2025·威海10） 某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S2），台灯工作。下列设计符合要求的是（ ）
A. B.
C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S1和电动机在一条支路，开关S2和灯泡在另一条支路，当呼唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作，当发出语音“打开台灯”（相当于闭合开关S2），台灯工作，故B符合题意；
C．图中开关S1和开关S并联后再和电动机串联，闭合开关S或闭合开关S1，电动机都工作，闭合开关S2，台灯工作，故C不符合题意；
D．图中闭合开关S，台灯工作，再闭合开关S2，灯泡被短路，电源被短路，可能会烧坏电源，故D不符合题意。
13. （2025·辽宁13）丝绸摩擦过的玻璃棒带了____，能吸引轻小物体；在摩擦过程中电子发生转移，电子的空间尺度比原子的____。
【答案】正电；小
【考点】电路 电流 电压 电阻
【解析】[1]带电的物体叫做带电体，带电体具有吸引轻小物体的性质；物理学中规律，用丝绸摩擦过的玻璃棒所带的电荷叫正电荷，在摩擦起电的过程中，电子发生了转移，玻璃棒失去电子带正电，丝绸得到电子带负电。
[2]原子由原子核和核外电子构成，因此电子的空间尺度比原子的小。
12.（2025·兰州12） 为了提升人们的生活品质，一些家庭安装了空气净化器，其工作原理如图所示。受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。金属网吸引颗粒物的原理是 _____________ 。
【答案】异种电荷相互吸引
【考点】电路 电流 电压 电阻
【解析】由题意知，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，由于异种电荷相互吸引，所以受到污染的空气在集尘器上被带电金属网捕获。
13.（2025·兰州13） 电动汽车是指以车载蓄电池驱动电机行驶的车辆，当给汽车充电时，蓄电池相当于________ （选填“用电器”或“电源”）。图示是某款车载充电线，可供三部手机同时充电，充电时三部手机的连接方式是_______ （选填“串联”或“并联”），若拔掉其中一部手机，则电路中的总电流将_______ （选填“变大”、“变小”或“不变”）。
【答案】用电器；并联；变小
【考点】电路 电流 电压 电阻
【解析】[1] 在电池充电的过程中，消耗电能，将电能转化为化学能，此时电池相当于电路中的用电器。
[2] 三部手机在充电的过程中，互不影响，所以在电路中的连接方式为并联。
[3] 若拔掉其中一部手机，则通过电路的总电流将变小，因为干路电流等于各支路电流之和，各支路电流不变，所以总电流变小。
19.（2025·淮安19）(3分)用丝绸摩擦有机玻璃棒，用毛皮摩擦橡胶棒，使有机玻璃棒和橡胶棒带电，
探究带电体间相互作用的实验现象如甲、乙、丙图所示。
(1)摩擦起电是将___由一个物体转移到另一个物体；
(2)甲或乙实验现象表明________；
(3)小明用一根塑料吸管和干抹布摩擦后，靠近悬挂着的有机玻璃棒，出现排斥现象，则可以推测该吸管靠近悬挂着的橡胶棒时，出现________现象。
【考点】电路 电流 电压 电阻
【答案】（1）电荷 （2） 同种电荷相互排斥 （3）吸引
【解析】（3）被干抹布摩擦后的塑料吸管，靠近带正电的有机玻璃棒时，会出现排斥现象。说明塑料吸管与有机玻璃棒的带电性质相同，都带正电；塑料吸管靠近带负电的橡胶棒时会出现吸引现象。
17. （2025·广州17）“探究串联电路中电流的特点”实验。
（1）连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路（要求：连线不要交叉：滑片P向D移动，电路的电流增大）。
（2）发现问题：电源（输出电压为6V）、电流表、滑动变阻器、开关、导线完好，电路正确连接。闭合开关，观察到灯泡（3.8V，0.4A）和（2.5V，0.3A）不发光，电流表示数为零；
（3）排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹______（选填“a””b”）接电源“+”极、另一鳄鱼夹先后夹在E、G接线柱，电压表前后两次的指针位置都如图丙所示，其示数为______V；
（4）作出猜想：
猜想一：由于灯泡不发光，电压表示数不为零，断路，短路。
猜想二：由于电流表示数为零，电压表示数不为零，断路，无故障。
（5）验证猜想：取下，换上完好的灯泡（3.8V，0.4A），观察到发光，仍然不发光。由此可知，______（选填“猜想一”“猜想二”）正确；
（6）继续实验：
①排除故障后，闭合开关，移动滑片P，多次进行实验。某次（记为第一次）实验三个电流表示数如图。
②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第一次的数据填入表格中。
【答案】（1）；（3）b；6；（5）猜想一；
（6）
【考点】电路 电流 电压 电阻
【解析】[1]滑动变阻器应串联在电路中，滑片P向D移动时电流增大，说明接入电阻减小，故应将变阻器的B接线柱与电源负极相连。连线时注意导线不交叉。
[2]电压表检测时应将鳄鱼夹b接电源"+"极，因为b连接电压表的正接线柱，这样电压表指针不会反偏。
[3]电压表前后两次接入电路中量程皆为大量程，示数为6V。
[4]电压表两次测量均显示6V，说明从电源负极到E、G点的线路完好，可以让电压表形成回路，所以故障点在正极到G之间，可能是L1断路。换上L3后，L3发光而L2不发光，说明L1断路导致整个串联电路不通，且L2是短路的，不然L3代替断路的L1后，L2也会亮，故猜想一正确。
[5]第一次实验电流表量程为0~0.6A，分度值0.02A，示数为0.5A。设计表格时应包含实验次数、A1表的示数IA、A2表的示数IB、A3表的示数IC等栏目，第一次数据填入对应位置。
3.（2025·广西3） 在探究摩擦起电现象实验中，发现与头发摩擦过的塑料笔杆能吸起碎纸屑，其原因是塑料笔杆（ ）
A. 带了电 B. 有磁性 C. 是导体 D. 是半导体
【答案】A
【考点】电路 电流 电压 电阻
【解析】A．与头发摩擦过塑料笔杆因摩擦而带电，带电体能吸引轻小物体（如碎纸屑），故A符合题意；
B．磁性是磁体吸引铁、钴、镍等物质的性质，与摩擦起电无关，故B不符合题意；
C．导体容易导电，但摩擦后电荷会迅速流失，而塑料是绝缘体，摩擦后电荷能保留，故C不符合题意；
D．半导体导电性介于导体和绝缘体之间，塑料不容易导电，是绝缘体，所以塑料笔杆是绝缘体，题干现象与材料是否为半导体无关，故D不符合题意。
6.（2025·广西6） 将下列物体接入如图所示电路的、两点，可使小灯泡发光的是（ ）
A. 玻璃片B. 塑料尺C. 橡皮筋D. 金属棒
【答案】D
【考点】电路 电流 电压 电阻
【解析】为了使小灯泡发光，则电路是通路，所以接在电路中的物体是导体，由于金属棒是导体，玻璃片、塑料尺、橡皮筋都不容易导电，是绝缘体，故D符合题意，ABC不符合题意。
9.（2025·广西9） 在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（ ）
A. 质量B. 长短C. 粗细D. 温度
【答案】D
【考点】电路 电流 电压 电阻
【解析】由题意可知，用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的温度升高，镍铬合金丝的阻值变大，所以导致镍铬合金丝阻值变化的主要因素是温度，故D符合题意，ABC不符合题意。
8．（2025•黑龙江8）汽车已经成为现代社会常见的交通工具。婷婷同学发现只有所有车门都关闭（车门关闭相当于开关闭合），汽车内部的安全指示灯L才不亮；只要有任何一个车门未关闭，汽车内部的安全指示灯L就会发光。下列电路图符合汽车上述功能设计要求的是（ ）
A．B．
C．D．
【考点】电路 电流 电压 电阻
【答案】C
【解析】根据题意可以知道，四个车门中只要有一个门没关好，也就是说只要一个开关断开，指示灯就发光，开关全部闭合，灯泡不发光，说明四个开关串联并与指示灯并联，为了防止短路，需要在电路中串联一个电阻，故C符合题意。
7.（2025·长沙7） 小湘来回晃动晾晒在塑料盘中的米粒后，发现有些米粒会吸附在塑料盘上，且米粒间相互排斥，如图所示。下列说法正确的是（ ）
A. 塑料盘是导体 B. 与米粒摩擦后的塑料盘不带电
C. 摩擦过程中创造了电荷 D. 米粒相互排斥是由于带上了同种电荷
【答案】D
【考点】电路 电流 电压 电阻
【解析】A．塑料盘是绝缘体，故A错误；
BC．塑料盘与米粒相互摩擦，由于电子的相互转移而导致他们都带上异种电荷，摩擦起电的本质是电子的转移而不是电荷的产生，故BC错误；
D．异种电荷相互吸引，同种电荷相互排斥，因此米粒相互排斥是由于带上了同种电荷，故D正确。
2.（2025·吉林2） 如图所示，电工用钳的手柄把套通常是塑料材质的，塑料属于（ ）
A. 导体B. 绝缘体C. 半导体D. 超导体
【答案】B
【考点】电路 电流 电压 电阻
【解析】如图所示，电工用钳的手柄把套通常是塑料材质的，塑料不容易导电，可以防止触电，因此塑料是绝缘体。故B符合题意，ACD不符合题意。
6. （2025·德阳6）小东家楼栋单元门设有门禁系统，他回家时需在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关，输入密码正确相当于闭合开关，则下列电路中符合要求的是（ ）
A. B.
C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】根据题意可知，门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开，说明人脸识别开关与输入密码开关是并联关系，电动机处在干路中，故B符合题意，ACD不符合题意。
3.（2025·宜宾3） 物理学是一门以实验为基础的学科。如图的电学仪器中，实验室用来测量电流的是（ ）
A. B. C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】A．图中是验电器，可用来检测物体是否带电，故A不符合题意；
B．图中是电流表，是用来测量电路中电流大小的仪器，串联在电路中使用，故B符合题意；
C．图中是滑动变阻器，移动滑片，可以改变接入电路中电阻大小，故C不符合题意；
D．图中是电能表，用来测量电路中消耗电能的多少，故D不符合题意。
16.（2025·北京16） 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的金属箔张开是由于_______电荷相互排斥。
【答案】同种
【考点】电路 电流 电压 电阻
【解析】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。
14.（2025·长沙14） 在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制电池。它可以将化学能转化为______能。如图所示，用电压表测量它两端的电压为______V。
【答案】电；0.5。
【考点】电路 电流 电压 电阻
【解析】[1]将铜片和锌片放在盐水中，电池内部发生化学反应，可以实现将化学能转化为电能。
[2]由图可知，电压表的量程是0~3V，分度值是0.1V，电池的电压为0.5V。
20.（2025·宜宾20） 用毛皮摩擦过的橡胶棒接触验电器金属球，发现验电器的两片金属箔张开，此时验电器得到电子带______电，在接触瞬间电流的方向是______（填“A”或“B”）。
A.从橡胶棒流向验电器 B.从验电器流向橡胶棒
【答案】 ①. 负 ②. B
【考点】电路 电流 电压 电阻
【解析】[1][2]用毛皮摩擦过橡胶棒带负电，此橡胶棒与验电器接触，此时验电器得到电子带负电，金属箔由于带上同种电荷相互排斥而张开；带负电的橡胶棒与验电器的金属球接触，橡胶棒上多余的电子向验电器移动，正电荷定向移动的方向为电流方向，所以瞬间电流的方向是从验电器到橡胶棒。
15. （2025·广东15）按要求完成下列作图；
（3）小明家的智能门锁，可通过指纹识别开关或密码识别开关控制电动机开锁。请在图中完成其简化电路设计。
【答案】 （3）
【考点】电路 电流 电压 电阻
【小问3详解】
指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，所以两个开关应并联后再与电动机串联在电源上。
3. （2025·广安3）下列生活中的物体属于导体的是（ ）
A. 自行车橡胶轮胎B. 陶瓷碗
C. 金属扳手D. 塑料三角板
【答案】C
【考点】电路 电流 电压 电阻
【解析】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。自行车橡胶轮胎、陶瓷碗、塑料三角板不易导电，属于绝缘体，金属容易导电，是导体，故ABD不符合题意，C符合题意。
故选C。
9. （2025·广安9）某款国产智能手机有三种解锁方式，人脸识别成功时开关闭合、指纹识别成功时开关闭合、输入密码成功时开关闭合，任意一种方式都可以解锁手机屏幕。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】C
【考点】电路 电流 电压 电阻
【解析】由题知，人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，手机解锁，所以三个开关互不影响，应并联后再与M串联在电源上，故ABD不符合题意，C符合题意。
故选C。
2. （2025·凉山州2）下列电路元件与所对应的符号不相符的是（ ）
A. B. C. D.
【答案】A
【考点】电路 电流 电压 电阻
【解析】由图可知，灯泡、电池、开关与所对应的电路符号是相符的，而电流表的电路符号是，故A符合题意，BCD不符合题意。
故选A。
6. （2025·凉山州6）我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞。下列选项与上述无人机简易电路相符的是（ ）
A. B.
C. D.
【答案】A
【考点】电路 电流 电压 电阻
【解析】经分析可知，指示灯和电动机并联，开关S1位于干路，开关S2位于电动机支路。
A．由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故A符合题意；
B．由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故B不符合题意；
C．由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故C不符合题意；
D．由电路图可知，开关S1闭合时电动机和指示灯都工作，再闭合S2时会造成电源短路，故D不符合题意。
故选A。
7．（2025•泸州7）“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是（ ）
A．通过EF、FG和GH三段铝片的电流相等
B．加在EF、FG和GH三段铝片两端的电压相等
C．EF、FG和GH三段铝片的电阻相等
D．用GH段去切割塑料泡沫，效果最好
【考点】电路 电流 电压 电阻
【答案】A
【解析】 A、由图可知，过EF、FG和GH三段铝片串联在电路中，根据串联电路的特点可知，通过EF、FG和GH三段铝片的电流相等，故A正确；
B、EF、FG和GH三段铝片的材料、长度相同，根据导体电阻的影响因素可知，EF、FG和GH三段铝片的横截面积不同，所以EF、FG和GH三段铝片的电阻不相等，故B错误；
C、通过EF、FG和GH三段铝片的电流相等，根据欧姆定律可知，由于EF、FG和GH三段铝片的电阻不相等，所以加在EF、FG和GH三段铝片两端的电压不相等，故C错误；
D、FG的横截面积最小，根据导体电阻的影响因素可知，FG的阻值最大，而EF、FG和GH三段铝片通过的电流相等，根据焦耳定律Q＝I2Rt可知，电流通过FG产生的热量最多，切割塑料泡沫的效果最好，故D错误。
故选：A。
8．（2025•眉山8）如图所示电路中，电源电压恒为6V。闭合开关S，电路正常工作，电压表的示数为3V。一段时间后，电压表的示数由3V变为6V，电流表示数增大。若电路中仅有一处故障，且只发生在R1、R2上，则电路的故障是（ ）
A．R1断路B．R2断路C．R1短路D．R2短路
【考点】电路 电流 电压 电阻
【答案】C
【解析】由图可知，闭合开关，两定值电阻串联，电压表V测量R2两端的电压，电流表A测量电路中的电流；已知工作一段时间后，电压表的示数由3V变为6V，则电压表测量的是电源电压，此时的故障可能为R2断路或R1短路；因电流表示数增大，说明电路是通路，则电路的故障是R1短路，故ABD错误，C正确。
8．（2025•南充8）某智能烧水壶工作方式有两种，必须先闭合电源开关S1，再闭合按键S2或语音S3，烧水壶才能工作。用灯泡发光模拟烧水壶工作，则下列设计的电路图符合要求的是（ ）
A．B．
C．D．
【答案】A
【考点】电路 电流 电压 电阻
【解答】解：根据题意，开关S1是干路开关，手动开关S2或语音开关S3，任意一个闭合，烧水壶才能工作，说明这两个开关互不影响，是并联的，故A符合题意，BCD不符合题意。
故选：A。
7．（2025•遂宁7）某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关S1断开，整个电路不工作；开关S1闭合，电路工作，指示灯L亮起，检测到金属时S2才闭合，电铃响起。符合要求的电路图是（ ）
A．B．
C．D．
【考点】电路 电流 电压 电阻
【答案】B
【解析】A、由电路可知，开关S1闭合，电路不工作，故A不符合题意；
B、由电路可知，S1在干路上，S1说明控制整个电路；开关S1闭合，电路工作，开关S2在电铃的支路上，检测到金属时S2才合，电铃响起，故B符合题意；
C、由电路可知，开关S1闭合，灯泡与电铃串联，都工作，故C不符合题意；
D、S1在指示灯L支路上，开关S1闭合，指示灯L亮，不能控制整个电路，开关S2在电铃的支路上，检测到金属时S2才合，电铃响起，故D不符合题意。
故选：B。
15.（2025·自贡15）某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（ ）
A. B.
C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】A．由图可知，按下按钮时，电动机被短路，电动机不工作，车速为零，故A不符合题意；
B．由图可知，按钮开关断开，电阻和电动机串联，按下按钮时，电阻被短路，只有电动机的简单电路，电动机两端的电压增大，转速增大，车速增加，故B符合题意；
C．由图可知，电动机和电阻并联，按钮开关控制电阻，由并联电路的特点可知，按下按钮时，电动机的转速不变，故C不符合题意；
D．由图可知，两个开关断开，电动机和一个电阻并联再和另一个电阻串联，两个开关闭合，电动机被短路，电动机不工作，故D不符合题意。
故选B。
4. （2025·天津4）如图所示，用塑料梳子梳头，头发会随着梳子飘起来，这是由于（ ）
A. 重力的作用B. 磁极间的作用
C. 电荷间的作用D. 大气压的作用
【答案】C
【考点】电路 电流 电压 电阻
【解析】电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；在干燥的天气里，用塑料梳子梳头，头发会随梳子飘起来，这是由于梳子与头发摩擦带上异种电荷相互吸引的缘故，故C符合题意，ABD不符合题意。
故选C。
7．（2025•重庆7）如图所示，安检机的核心部件内部包含阴极灯丝和阳极靶，灯丝通电加热后释放电子，加速电子流轰击阳极靶产生X射线。计算机利用不同物质对X射线的吸收差异生成彩色图像进行识别。下列说法正确的是（ ）
A．灯丝释放的电子带正电荷
B．灯丝的原子由原子核和电子构成
C．灯丝释放的电子是经过摩擦产生的
D．安检机与B超机都是利用超声波工作
【考点】电路 电流 电压 电阻
【答案】B
【解答】A、电子带负电荷，不是正电荷，故A错误。
B、原子是由位于中心的原子核和核外电子构成的，灯丝的原子也不例外，故B正确。
C、灯丝释放的电子是由于灯丝通电加热，使原子中的电子获得能量而逸出，不是经过摩擦产生的，故C错误。
D、安检机是利用X射线工作的，B超机是利用超声波工作的，二者工作原理不同，故D错误。
故选：B。
14.（2025·安徽14） 如图所示，为两个相同的验电器，带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度。若用一带绝缘柄的金属棒把和的金属球连接起来，则（ ）

A. 电子从M转移到NB. 金属棒中始终有电流
C. 产生的电流方向从N流向MD. M的金属箔张开的角度减小
【答案】D
【考点】电路 电流 电压 电阻
【解析】带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度，说明M所带电荷数大于N所带电荷数。用一带绝缘柄的金属棒把和的金属球连接起来，连接的瞬间，电子从N到M移动，N带的负电荷减少，金属箔的张角减小，M带正电荷减少，金属箔的张角减小，当两个验电器所带电荷平衡后，电子将不再定向移动，即金属棒中不再有电流；而电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向是M→N，故D符合题意，ABC不符合题意。
故选D。
4. （2025·福建4）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（ ）
A. 导体B. 半导体C. 绝缘体D. 超导体
【答案】B
【考点】电路 电流 电压 电阻
【解析】发光二极管，也就是LED，是一种固态的半导体器件，它可以直接把电能转化为光能，LED的核心是一个半导体晶片，其主要材料为半导体材料。故B符合题意，ACD不符合题意。
故选B。
9. （2025·福建9）如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（ ）

A. 正电荷发生转移B. 可检验带电体的电性
C. 金属箔带上同种电荷D. 张开角度越小，所带电荷越多
【答案】C
【考点】电路 电流 电压 电阻
【解析】A.正电荷发生转移，此说法错误。原因是正电荷值得是原子核或质子，正电荷不能转移，发生转移的是电子，故A错误，不符合题意；
B.可检验带电体的电性，此说法错误。验电器箔片张开，只能说明被检测的物体带电，并不知道带的是哪种电荷，故B错误，不符合题意；
C.金属箔带上同种电荷，此说法正确。验电器就是根据同种电荷相互排斥的原理来检测物体带电的，两片箔片带同种电荷互相而张开，故C正确，符合题意；
D.张开角度越小，所带电荷越多，此说法错误。被检测的物体所带电荷越多，验电器箔片张开的角度越大，故D错误，不符合题意。
故选C。
10. （2025·福建10）小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服务。下图中不符合要求的是（ ）
A. B.
C. D.
【答案】C
【考点】电路 电流 电压 电阻
【解析】ABD．图中灯和电铃并联，各个支路都有一个开关独立工作，且开关只控制这一条支路的通断，符合设计要求，故ABD不符合题意；
C．图中S2开关在干路上，控制整个电路，干路开关不闭合整个电路都不工作，不能使电铃和灯独立工作，S2闭合电铃工作，只闭合开关S1都不工作，两开关都闭合电铃和灯一起工作，不符合设计要求，故C符合题意。
故选C。
9. （2025·河南9）用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，下图中能正确反映两气球所带电荷的种类和相互作用情况的是（ ）
A. B.
C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦的橡胶气球也带负电，由于同种电荷相互排斥，故两个气球将会分开，故B符合题意，ACD不符合题意。
故选B。
2. （2025·湖北2）在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是（ ）
A. 金属B. 玻璃C. 橡胶D. 陶瓷
【答案】A
【考点】电路 电流 电压 电阻
【解析】能够导走静电的材料必须是导体。即能允许电荷快速移动。
A．金属是良好的导体，内部有大量自由电子可以传导电荷，因此掺入防静电服面料后能有效导走人体静电，故A符合题意；
B．玻璃通常是绝缘体，不导电无法有效导走静电，故B不符合题意；
C．大多数橡胶是绝缘体，用于防止静电而非导走静电，故C不符合题意；
D．陶瓷一般是绝缘体，在高压下可能部分导电，但不稳定，不适合日常防静电，故D不符合题意。
故选A。
9. （2025·湖北9）某款家用蒸汽洗地机设计为：开关S1控制电机M1和M2同时工作，实现洗地和污水回收；开关S2单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S3断开整个电路。下列电路图符合设计要求的是（ ）
A. B.
C. D.
【答案】D
【考点】电路 电流 电压 电阻
【解析】开关S1控制电机M1和M2同时工作，说明开关S1、M1和M2串联，或者M1和M2并联且开关在M1和M2的干路上；开关S2单独控制电阻R加热水产生蒸汽，则电阻R与两个电动机并联，开关在电阻支路上；一旦机器发生倾倒，开关S3断开整个电路，则开关在整个电路的干路上。故ABC不符合题意，D符合题意。
故选D。
12.（2025·湖南12） 某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（ ）
A. B.
C D.
【答案】D
【考点】电路 电流 电压 电阻
【解析】指示灯L一直发光，说明指示灯L一直与电源相连，不受其他开关控制。投币或扫码成功时，对应开关闭合，电动机开始工作，说明两个开关并联。电动机工作时，指示灯L仍然发光，说明指示灯L和电动机应该是并联关系。故D符合题意，ABC不符合题意。
故选 D。
7. （2025·苏州7）小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（ ）
A. B.
C. D.
【答案】C
【考点】电路 电流 电压 电阻
【解析】A．S闭合时，铃响，灯被短路，灯不亮，MN被扯断后灯亮铃也响，故A不符合题意；
B．S闭合时，灯和铃并联，此时灯亮铃响，MN扯断后，灯所支路断路，此时铃响灯不亮，故B不符合题意；
C．S闭合时，铃被短路，此时灯亮铃不响，MN扯断后灯和铃串联，灯亮且铃响，故C符合题意；
D．S闭合时，灯和铃并联，此时灯亮且铃响，MN扯断后，铃所在之路断路，此时灯亮铃不响，故D不符合题意。
故选C。
11. （2025·扬州11）观察电动自行车发现：捏紧左边或右边的刹车把手，车尾的同一盏刹车指示灯就会亮起；拨动向左或向右的转向灯开关，车尾对应一侧的转向指示灯就会亮起。车尾指示灯电路原理图合理的是（ ）
A. B.
C. D.
【答案】C
【考点】电路 电流 电压 电阻
【解析】不管捏紧左边还是右边的刹车把手，车尾的同一盏刹车指示灯会亮起，说明这两个开关都能控制刹车指示灯，而且两开关互不影响，即两开关并联，则就有一条支路是两开关并联后再串接一个灯。左右转向灯可以单独工作，所以它们是并联的，拨动向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关控制，而且一个开关控制一个灯泡，综上分析，ABD不符合题意，C符合题意。
故选C。
11. （2025·江西11）某智能门锁通过指纹识别或者芯片感应均可驱动门锁电机开门。如图所示，是某组同学为该门锁设计四个电路（开关表示指纹识别元件、开关表示芯片感应元件、（M）表示门锁电机、表示保护电阻），其中通过闭合或均能开门的是（ ）
A. B.
C. D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】当来人指纹识别正确时（S1闭合）或者芯片感应元件（S2闭合），有两个条件之一开锁装置接通，门打开，则这两个开关并联，再与开锁装置串联。故B符合题意，ACD不符合题意。
故选B。
14. （2025·烟台14）如图所示，闭合开关，两个小灯泡和均能发光。下列关于该电路的分析正确的是（ ）
A. 若甲为电流表，则两灯一定并联B. 若乙为电流表，则乙测的电流
C. 若丙为电流表，则丙测的电流D. 若甲为电流表，则乙可能为电压表
【答案】A
【考点】电路 电流 电压 电阻
【解析】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端。
AD．若甲为电流表，则开关闭合后，电流从电源的正极出发，分别流经L1和电流表甲，流经电流表甲后，由于灯泡L2能发光，因此电流经过L2后与流经L1的电流汇合，然后流经乙，回到电源的负极，因此乙一定是电流表，丙与L2并联连接，因此丙一定是电压表。故A正确，D错误；
B．若乙为电流表，则由于丙与乙并联连接，因此丙一定是电压表，此时灯泡L1和L2并联，甲为电流表，测量通过L2的电流，电流表乙测量通过L1和L2的总电流，故B错误；
C．若丙为电流表，则由于丙和乙并联，因此乙为电压表，因此甲一定为电压表，否则会导致电源短路。此时两灯串联。故C错误。
故选A。
9. （2025·陕西B卷9）小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L1的接线柱，C、D是小灯泡L2的接线柱，E、F是小灯泡L3的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是（ ）
A. 暗箱中的三个小灯泡串联
B. 暗箱中的三个小灯泡规格相同
C. 取下其中任意一个小灯泡，电流表示数变小
D. 若用电压表分别测量三个小灯泡两端的电压，L1两端电压最大
【答案】C
【考点】电路 电流 电压 电阻
【解析】A．由题意知，取下其中任意一个小灯泡，剩余两个小灯泡仍能发光，说明三个小灯泡之间互不影响，是并联关系，而不是串联，故A错误；
B．如果三个小灯泡规格相同，并联电路中，它们两端电压相同，根据，电阻相同，实际功率也相同，亮度应该相同，但L1最亮，说明它们规格不同，故B错误。
C．在并联电路中，各支路互不影响，取下其中任意一个小灯泡，不影响其他支路的电流，干路电流等于各支路电流之和，所以电流表示数会变小，故C正确；
D．因为三个小灯泡之间是并联关系，在并联电路中，各支路电压相等，因此若用电压表分别测量三个小灯泡两端的电压，电压相等，故D错误。
故选C。
11. （2025•成都11）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（ ）
A. B.
C D.
【答案】B
【考点】电路 电流 电压 电阻
【解析】根据题目信息，接入的滑动变阻器与小灯泡构成串联，要求滑片向左滑动灯泡变暗，即总电流变小，总电阻变大，根据串联电阻规律，滑动变阻器阻值要增大，说明向左滑动远离下接线柱，下接线柱接右边，且要“一上一下”连接，故ACD不符合题意，B符合题意。
故选B。
18.（2025•成都18） 小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小______。根据简单电路的组成要素，该电路还缺少的一个电路元件是______。
【答案】 ①. 相等 ②. 开关
【考点】电路 电流 电压 电阻
【解析】[1]串联电路电流处处相等，小丽为班级科学晚会制作了一款以串联方式连接的彩灯，则通过每个灯泡的电流大小相等。
[2]简单电路由电源、开关、导线、用电器组成，由图可知该电路缺少开关。
13. （2025达州13）一节新干电池电压约为_____V，如图所示电阻箱阻值读数为_____Ω。
【答案】 ①. 1.5 ②. 2096
【考点】电路 电流 电压 电阻
【解析】[1]不同电源的电压不同，一节新干电池电压约为1.5V。
[2]由图可知，此变阻箱接入电路的电阻为2×1000Ω+0×100Ω+9×10Ω+6×1Ω=2096Ω。
13. （2025·广安13）甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，他们之间的相互作用如图所示，乙带电情况是带______（选填“正电”或“负电”），乙和丙带______（选填“同种”或“异种”）电荷。
【答案】 ①. 负电 ②. 同种
【考点】电路 电流 电压 电阻
【解析】[1][2]甲、乙、丙三个轻质带电小球用绝缘细线悬挂，图中乙、丙相互排斥，由于同种电荷相互排斥，说明乙、丙一定带同种电荷；甲、乙相互吸引，甲带正电，由于乙一定带电荷，根据异种电荷相互吸引可知，乙一定带负电。
10.（2025·甘肃10） 有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中___________小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是___________（选填“导体”“半导体”或“绝缘体”）。
【答案】 ①. C ②. 绝缘体
【考点】电路 电流 电压 电阻
【解析】[1]同种电荷相互排斥，A、B靠近时相互排斥，说明A、B带同种电荷；B、C靠近时相互吸引，因为异种电荷相互吸引，带电体具有吸引轻小物体的性质，B是带电体，所以C可能带与B不同的电荷，也可能不带电。
[2]由于橡胶棒不容易导电，所以橡胶棒是绝缘体。
21. （2025·湖北21）有横截面积相同的1.0m长的镍铬丝、0.8m长的锰铜丝和0.5m长的康铜丝各一根，小晶通过实验研究材料、长度对金属丝电阻的影响。其他器材有：干电池、开关、带夹子的导线若干、电流表、1m长的刻度尺。
（1）请用笔画线代替导线将图甲的实物电路连接完整。
（2）要研究长度对电阻的影响，应选择______（填“同一”或“不同”）金属丝。当镍铬丝接入电路的长度为60.0cm时，电流表示数如图乙，读数为______A。改变长度并记录电流值填入上表，随着长度减小，电路中电流变______，表明电阻变______。
（3）要研究材料对电阻的影响，可使上述三根金属丝接入电路的长度均为______m（填“0.4”“0.7”或“0.9”）。
（4）完成探究后，小晶将镍铬丝与小灯泡串联接入电路，模拟一个简易调光台灯。当观察到小灯泡变暗时，可推断镍铬丝接入电路的长度变______。
【答案】（1） （2） ①. 同一 ②. 0.9 ③. 大 ④. 小
（3）0.4 （4）大
【考点】电路 电流 电压 电阻
【小问1详解】
电路必须形成完整回路，电流才能流通。实物电路（图甲）应包括干电池提供电压，开关控制通断，电流表测量电流（注意正负接线柱，避免反接），金属丝接入电路中（通过夹子固定）。连接原则是电流从电源正极出发，经开关保护电路，通过电流表测量后，流经金属丝，最后返回电源负极。这样连接后，改变金属丝长度或材料时，电流表可读数值。如图所示：
【小问2详解】
[1]研究长度影响需控制变量，材料必须相同，只改变长度，若用不同材料，材料差异会干扰结论。
[2]电流表的量程为0~3A，分度值为0.1A，读数为0.9A。
[3][4]由表格可知，随着长度减小，电流增大，根据转换法和欧姆定律可知，电阻的变化通过电流表示数可知，故电流增大，说明电阻变小。
【小问3详解】
根据控制变量法，研究材料影响需控制变量，长度必须相同，只改变材料。选择0.4m，所有丝均可达，排除0.7m和0.9m，因为有的材料无法达到相同长度，故选择0.4m。
【小问4详解】
镍铬丝与小灯泡串联，灯泡亮度取决于电流（功率，电流I减小时亮度变暗）。欧姆定律可知，总电阻增大时电流减小。因此灯泡变暗指电流减小，即镍铬丝长度增大导致总电阻增大。反之，长度减小时电阻减小，电流增大，灯泡变亮。
24. （2025•成都24）在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
（1）图乙是他们连接的实物电路图，闭合开关，电压表测量_____两端的电压。
（2）他们没有将电压表与小灯泡串联的原因是_____。（写出一条即可）
（3）某次操作中他们将电压表并联在两端，闭合开关，发现灯泡不亮，灯泡发光，电压表有较小示数，下列分析合理的是（ ）
A. 断路B. 短路
C. 电阻比电阻小D. 电阻比电阻大
【答案】（1）和
（2）电压表应与所测用电器并联
（3）C
【考点】电路 电流 电压 电阻
【小问1详解】
由图乙可知电压表并联在和两端，则电压表测量的是和两端的总电压。
【小问2详解】
根据电压表的使用方法，电压表应并联在用电器两端，如果电压表串联在电路中，整个电路相当于断路，电压表测量电源电压。
【小问3详解】
根据题意可知灯泡发光，所以电路不可能断路；电压表有较小示数，说明不可能短路；灯泡不亮，说明的实际功率太小，串联电路电流处处相等，根据可知，电阻比电阻小，故C符合题意，ABD不符合题意。
故选C。实验次数
IA/A
IB/A
IC/A
1
0.5
0.5
0.5
2
3
实验操作
实验现象
闭合开关S
三个小灯泡均发光
观察亮度
L1最亮
取下其中任意一个小灯泡
剩余两个小灯泡仍能发光
长度/cm
60.0
40.0
20.0
…
电流/A
1.33
2.61
…
