专题07 电路基础与欧姆定律-2026年浙江省中考科学一轮复习课件

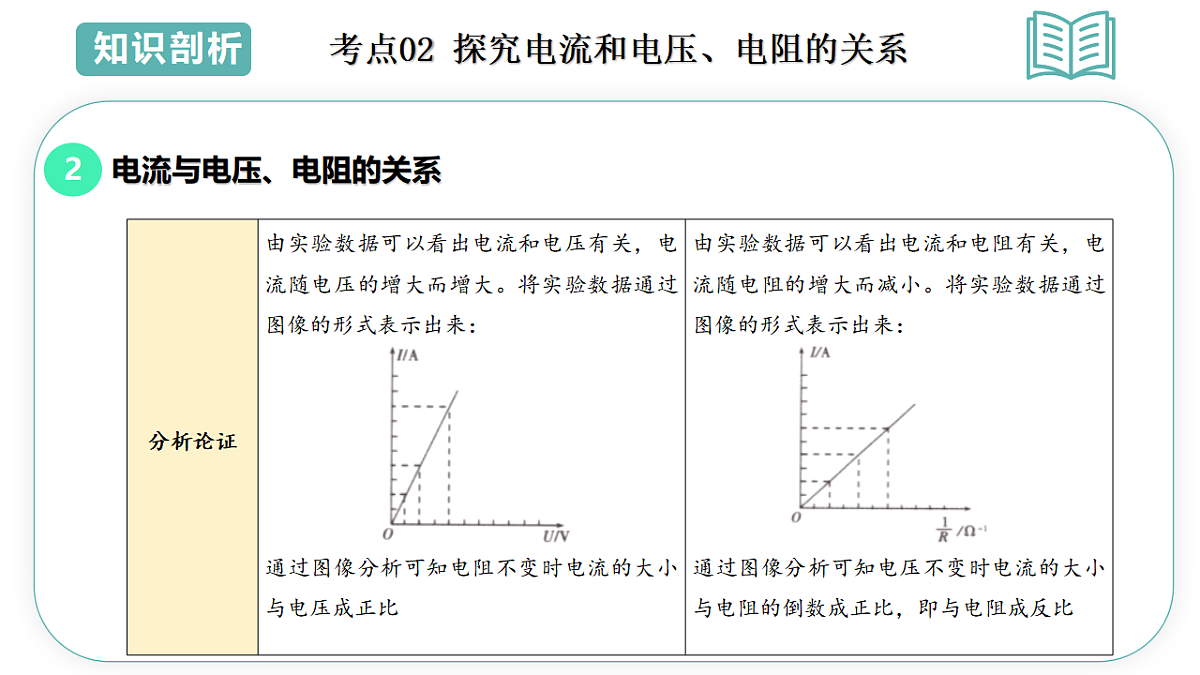

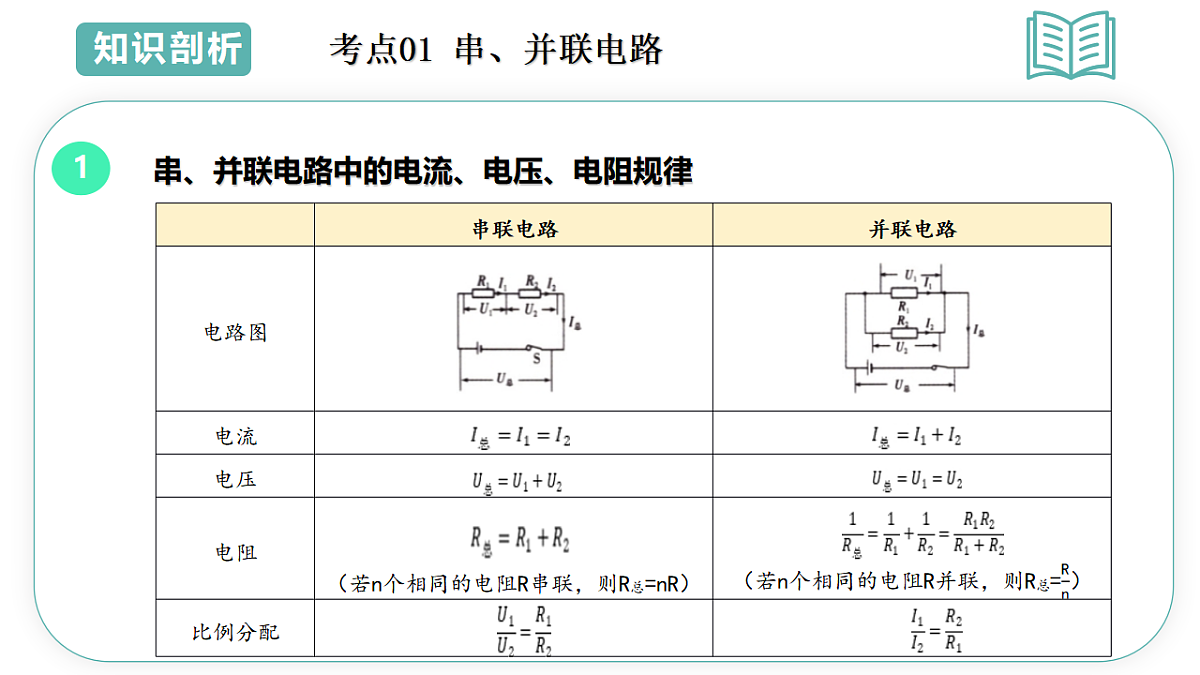

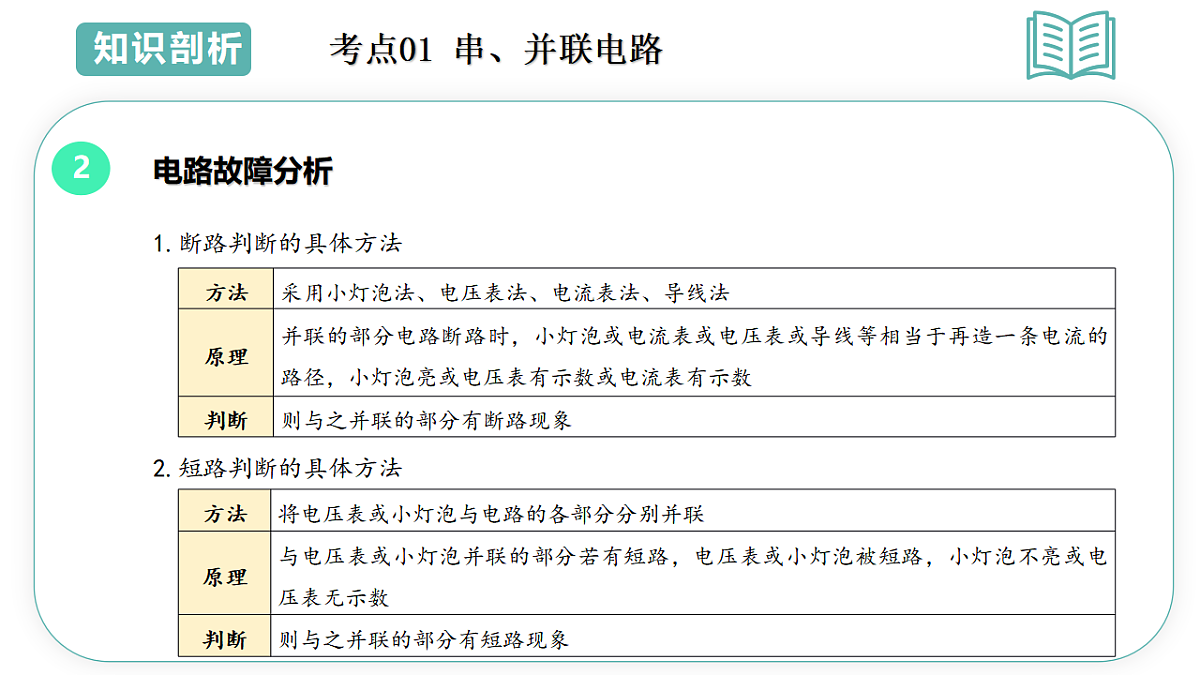

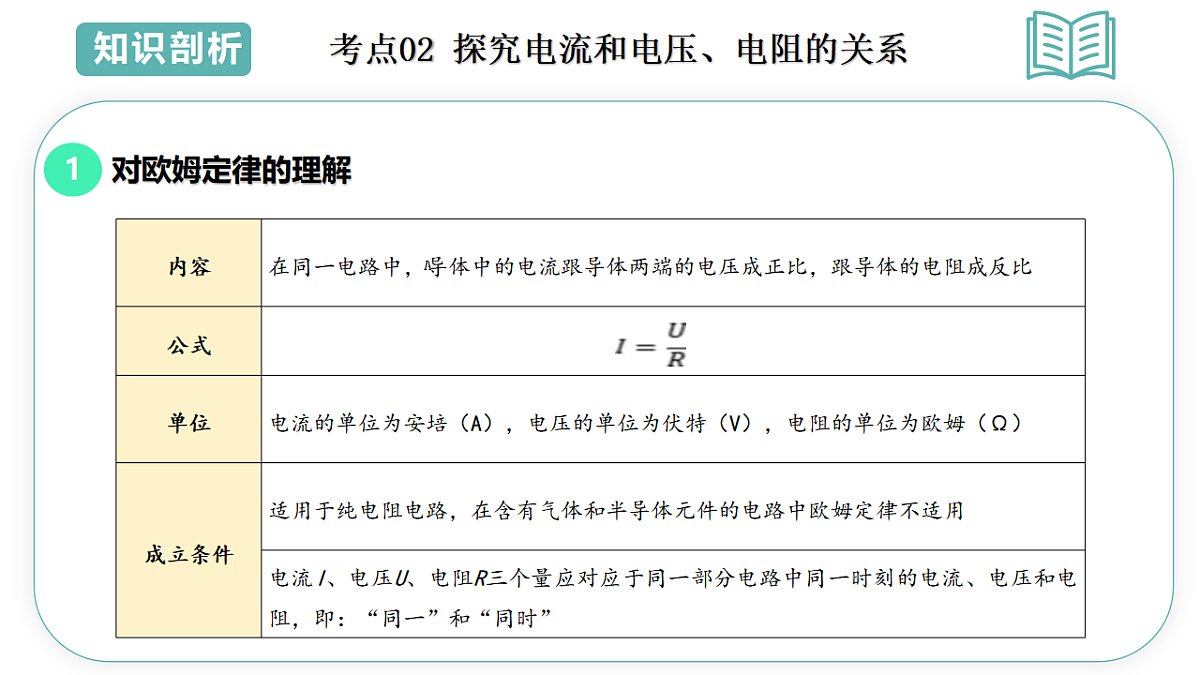

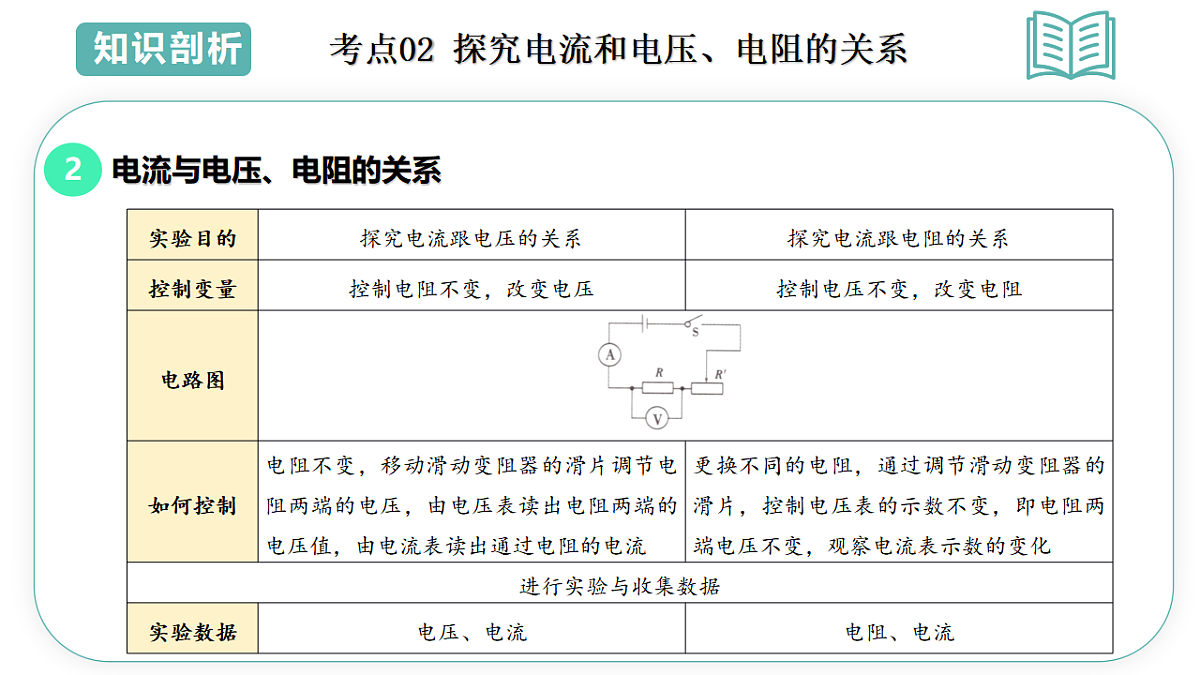

浙教版初中科学知识剖析1串、并联电路中的电流、电压、电阻规律考点01 串、并联电路2电路故障分析1.断路判断的具体方法2.短路判断的具体方法考点01 串、并联电路1对欧姆定律的理解考点02 探究电流和电压、电阻的关系2电流与电压、电阻的关系考点02 探究电流和电压、电阻的关系2电流与电压、电阻的关系考点02 探究电流和电压、电阻的关系综合训练某同学利用如图甲所示的电路进行实验，电源电压恒为6V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为7欧～35欧D．将Rx从15欧换成10欧后，应将滑片P向右移C考点01 探究电流与电压、电阻的关系 考点01 探究电流与电压、电阻的关系“金陵金箔”是国家级非物质文化遗产。如图所示，通过手持羽毛扫过纸垫，再将羽毛靠近工作台上的金箔，即可吸起金箔，推理羽毛吸住金箔的原因可能是（　　）A．羽毛与纸垫摩擦，生成异种电荷B．羽毛与纸垫摩擦，带上同种电荷C．羽毛与金箔带同种电荷，相互吸引D．羽毛带电，吸引不带电的金箔D考点02 摩擦起电【答案】D【解答】解：A.羽毛与纸垫摩擦，不是生成异种电荷，而是电荷发生转移，使羽毛和纸垫带上异种电荷，故A错误；B.羽毛与纸垫摩擦应带上异种电荷，而不是同种电荷，故B错误；C.若羽毛与金箔带同种电荷，同种电荷相互排斥，不会相互吸引，故C错误；D.羽毛与纸垫摩擦后带电，金箔不带电，带电的羽毛能够吸引不带电的轻小物体（金箔），故D正确。故选：D。考点02 摩擦起电充电器是现代人生活中不可或缺的功效型电子产品，如图是使用三合一充电器同时给三部手机充电的场景。若拔掉其中一部手机后，另外两部手机的连接方式以及通过充电器的总电流将（　　）A．并联 变小B．并联 变大C．串联 变小D．串联 变大A考点03 串联电路和并联电路的辨别【答案】A【解答】解：手机充电时，互不影响，能独立工作，所以手机充电时是并联的；三部手机分别在不同支路中，若拔掉其中一部手机，则少了一条工作的支路，由于各支路互不影响，所以通过另外两部手机的电流不变，又因为并联电路中干路电流等于支路电流之和，所以拔掉其中一部手机后，通过充电器的总电流会变小，综上可知，A符合题意，BCD不符合题意。故选：A。考点03 串联电路和并联电路的辨别如图1是小文所在的项目化小组制作的磁悬浮地球仪，图2是其内部结构图，地球仪内部顶端是一块磁铁，支撑装置顶部内有电磁铁，通电之后将地球仪放在适当位置即可悬浮。请回答下面小题：小文将电表接入电路，通电后，电表的指针位置如图3所示。其示数为（　　）A．0.26AB．1.30VC．1.30AD．6.50VA考点04 电流表的使用【答案】A【解答】解：如图3所示，电表上有字母A，为电流表，电流表选用小量程，分度值为0.02A，电流为0.26A。故选：A。考考点04 电流表的使用某同学学习了伏打电堆的工作原理后，尝试用铜环和锌环各10枚依次堆叠，用浸有食盐溶液的小纸片置于各铜环和锌环之间，如图所示。闭合开关，电流表正常工作。则以下说法正确的是（　　）A．每一组铜环、小纸片、锌环构成一节电池B．浸小纸片的食盐溶液可以换成纯净的水C．在该电路导线中，电子从铜环流向锌环D．流过电流表的电流大于流过灯泡的电流A考点05 串联电路的电流特点【答案】A【解答】解：A、每一组铜环、小纸片、锌环构成一节电池，故A正确；B、纯净的水是绝缘体，而食盐溶液能够导电，故不能将食盐溶液换成纯净的水；C、电流表电流应当“正进负出”，所以铜环为正极，锌环为负极，在电流从铜环流向锌环，电子从锌环流向铜环，故C错误；D、电流表与灯泡串联，电流一样大，故D错误。故选：A。考点05 串联电路的电流特点 研究并联电路中电流的关系时，所设计的电路如图所示，其中灯L1的电阻大于灯L2的电阻，下列说法正确的是（　　）A．连接电路时，应闭合S，断开S1、S2B．先闭合S、S1，再闭合S2时，观察到灯L1变暗C．先闭合S、S2，再闭合S1时，电流表A2的示数不变D．当S、S1、S2全部闭合时，电流表的示数大小为 A3＞A1＞A2C考点06 并联电路的电流特点【答案】C【解答】解：A、为了保护电路，连接电路时，所有开关均应处于断开状态，故A错误；B、先闭合S、S1，再闭合S2时，电路由灯L1的简单电路变为灯L1与灯L2的并联电路，由于并联电路各支路互不影响，所以灯L1的亮度不变，故B错误；C、先闭合S、S2，再闭合S1时，电路由灯L2的简单电路变为灯L1与灯L2的并联电路，电流表A2测量L2的电流，由于并联电路各支路互不影响，所以通过灯L2的电流不变，即电流表A2的示数不变，故C正确；D、当S、S1、S2全部闭合时，灯L1与灯L2并联，电流表A3测干路中的电流，电流表A2测量灯L2支路中的电流，电流表A1测量灯L1支路中的电流。由于并联电路各支路两端的电压相等，而灯L1的电阻大于灯L2的电阻，由欧姆定律可知，通过灯L1的电流小于通过灯L2的电流，即电流表A1的示数小于电流表A2的示数；由于并联电路干路中的电流等于各支路中的电流之和，所以电流表A3的示数大于电流表A1、A2的示数，即电流表的示数大小为 A3＞A2＞A1，故D错误。故选：C。考点06 并联电路的电流特点如图甲所示，把铜片、铁片插入菠萝中，发现电压表的指针发生偏转，用电压表测量它的电压。则下列说法正确的是（　　）A．电压表的示数为0.5VB．电压表能提供电压C．通过铜片的电流比锌片的电流大D．铜片是水果电池的正极D考点07 电压表的使用 【答案】D【解答】解：A、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.1V，故A错误；B、电压表可以测量电压的大小，电源提供电压，故B错误；C、电源供电时两极电流相等，通过铜片的电流等于锌片的电流，故C错误；D、电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。故选：D。考点07 电压表的使用如图所示为多挡位加热器的电路图，电热丝R1的电阻小于电热丝R2的电阻。闭合S1和S2时，对电路的分析正确的是（　　）A．R1和R2串联B．R1两端的电压小于R2两端的电压C．流过R1的电流大于流过R2的电流D．如果R1断了，R2也不能工作C考点08 串并联电路的电压特点【答案】C【解答】解：ABC、闭合S1和S2时，两电阻并联，根据并联电路电压的关系，R1两端的电压等于R2两端的电压，因电热丝R1的电阻小于电热丝R2的电阻，由欧姆定律可知流过R1的电流大于流过R2的电流，故AB错误，C正确；D、并联电路各支路可独立工作、互不影响，如果R1断了，R2能工作，故D错误。故选：C。考点08 串并联电路的电压特点2023年7月12日，《自然》杂志刊登：人类首次发现在14GPa压力下达到液氮温区的镍氧化物超导体。超导体具有在特定条件下电阻变为零的特性。根据超导体的这一特性不能用来制作（　　）A．电磁铁B．电动机C．电热器D．输电线C考点09 超导现象与超导体【答案】C【解答】解：A.电磁铁是利用电流的磁效应工作的，电流通过超导体时可以产生磁场，且由于没有电阻，不会产生热量损耗，能够更好地工作，A选项不符合题意；B.电动机工作时将电能转化为机械能，电流通过超导体线圈时，不会有热量损耗，能提高电动机的效率，B选项不符合题意；C.电热器是利用电流的热效应工作的，需要电流通过电阻产生热量，而超导体电阻为零，无法产生热量，所以不能用来制作电热器，C选项符合题意；D.输电线输送电能时，电阻越小，电能损耗越小。超导体电阻为零，用超导体制作输电线可以减少电能在输送过程中的损耗，D选项不符合题意。故选：C。考点09 超导现象与超导体王老师以电池和口香糖锡纸为材料制作取火工具：取口香糖锡纸，中间剪掉一些（如图甲所示）。将锡纸条两端分别接在电的正负极，很快发现锡纸条ab段先冒烟着火（如图乙所示）。已知ab和bc长度相等，则通电时，与bc段相比，ab段的（　　）A．电压较大B．电流较大C．产热较少D．电功率较小A考点10 影响电阻大小的因素【答案】A【解答】解：将锡纸条两端分别接在电的正负极，很快发现锡纸条ab段先冒烟着火（如图乙所示）。已知ab和bc长度相等，则通电时串联在电路中，电流和通电时间相同，与bc段相比，ab段的截面积小，故电阻电阻大，根据焦耳定律知，产生的热量多，故先着火，根据欧姆定律U＝IR知，其电压大，而根据P＝UI知，ab的电功率大。故选：A。考点10 影响电阻大小的因素在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示，A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是（　　）A．电位器是通过改变接入导体的长度来改变电阻大小B．只把A和C接入电路，无法改变通过电位器的电流C．把A和B接入电路，逆时针旋动滑片可使电流变小D．把B和C接入电路，顺时针旋动滑片可使接入电阻变小C考点11 变阻器【答案】C【解答】解：A．电位器是变阻器的一种，通过改变接入电路中电阻丝的长度来改变电阻大小，故A正确；B．只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，无法改变通过电位器的电流，故B正确；C．把A和B接入电路，逆时针旋动滑片，连入电路的电阻变小，会使电流变大，故C错误；D．把B和C接入电路，顺时针旋动滑片可使接入电阻变小，电流变大，故D正确。故选：C。考点11 变阻器国家卫生健康委发布的《体重管理指导原则（2024年版）》指出，如果得不到有效遏制，2030年，我国成人超重肥胖率将达70.5%，儿童超重肥胖率将达31.8%。如图是一个自动体重测试仪的工作原理图，有关它的说法不正确的是（　　）A．体重显示表是用电流表改装成的B．体重越大，R2接入电路的阻值越小C．体重越大，体重显示表的示数越小D．R1的作用是保护电路考点12 欧姆定律C【答案】C【解答】解：A．根据电表的使用方法可知，电压表并联在被测电路的两端，电流表串联在被测电路中；由题图可知，体重显示表串联在电路中，因此该表是用电流表改装而成，故A正确；BC．由题图可知，两电阻串联，体重越大，R2连入电路的电阻越小，电路的总电阻越小，根据欧姆定律可知，电路电流越大，体重显示表的示数越大，故B正确、C错误；D．当滑片移至最上端时，滑动变阻器连入电路的阻值为0，R1可以防止电源短路，所以R1的作用是保护电路，故D正确。故选：C。考点12 欧姆定律
