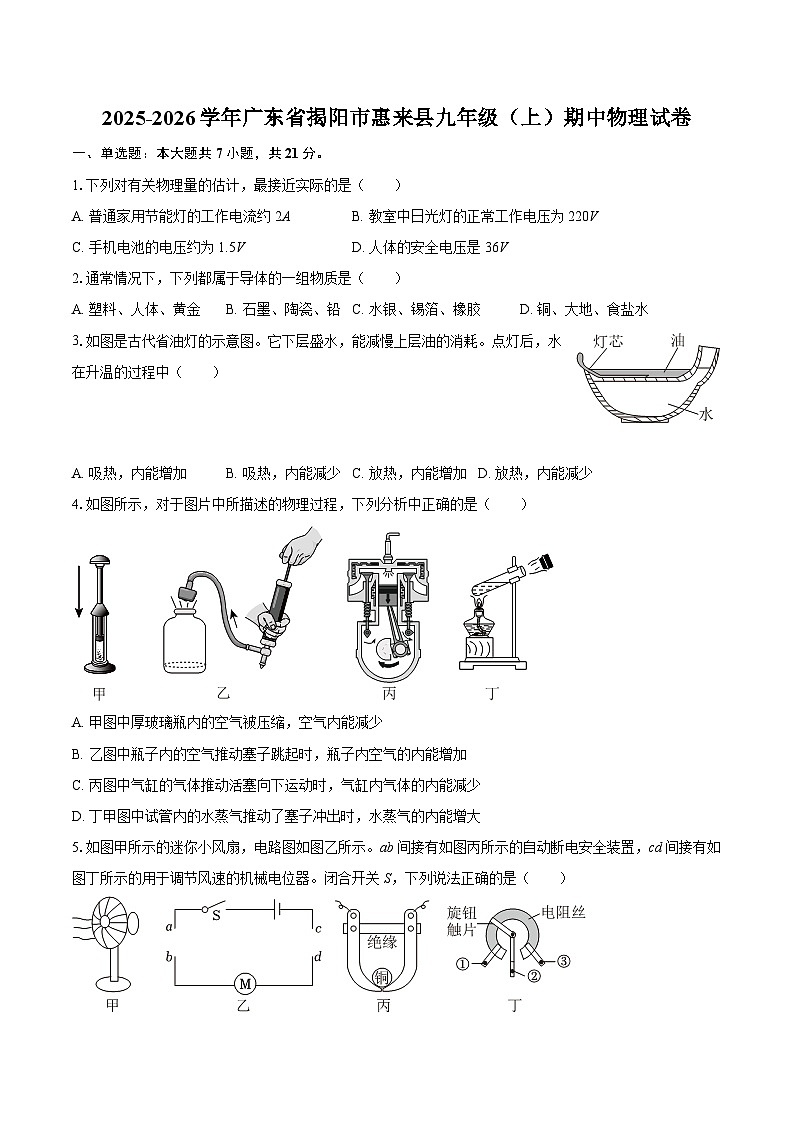

2025-2026学年广东省揭阳市惠来县九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年广东省揭阳市惠来县九年级（上）期中物理试卷-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列对有关物理量的估计，最接近实际的是（ ）
A. 普通家用节能灯的工作电流约2AB. 教室中日光灯的正常工作电压为220V
C. 手机电池的电压约为1.5VD. 人体的安全电压是36V
2.通常情况下，下列都属于导体的一组物质是（ ）
A. 塑料、人体、黄金B. 石墨、陶瓷、铅C. 水银、锡箔、橡胶D. 铜、大地、食盐水
3.如图是古代省油灯的示意图。它下层盛水，能减慢上层油的消耗。点灯后，水在升温的过程中（ ）
A. 吸热，内能增加B. 吸热，内能减少C. 放热，内能增加D. 放热，内能减少
4.如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A. 甲图中厚玻璃瓶内的空气被压缩，空气内能减少
B. 乙图中瓶子内的空气推动塞子跳起时，瓶子内空气的内能增加
C. 丙图中气缸的气体推动活塞向下运动时，气缸内气体的内能减少
D. 丁甲图中试管内的水蒸气推动了塞子冲出时，水蒸气的内能增大
5.如图甲所示的迷你小风扇，电路图如图乙所示。ab间接有如图丙所示的自动断电安全装置，cd间接有如图丁所示的用于调节风速的机械电位器。闭合开关S，下列说法正确的是（ ）
A. 当小风扇倾斜时，铜球将电路接通
B. 当小风扇直立时，铜球将电路断开
C. 若cd分别接①②，则逆时针调节旋钮，风速变大
D. 若cd分别接②③，则顺时针调节旋钮，风速变小
6.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A. L1断路、L2断路
B. L1断路、L2通路
C. L1通路、L2断路
D. L1短路、L2断路
7.新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响。左、右转向灯不能同时亮。下列电路图设计合理的是（ ）
A. B.
C. D.
二、填空题：本大题共7小题，共21分。

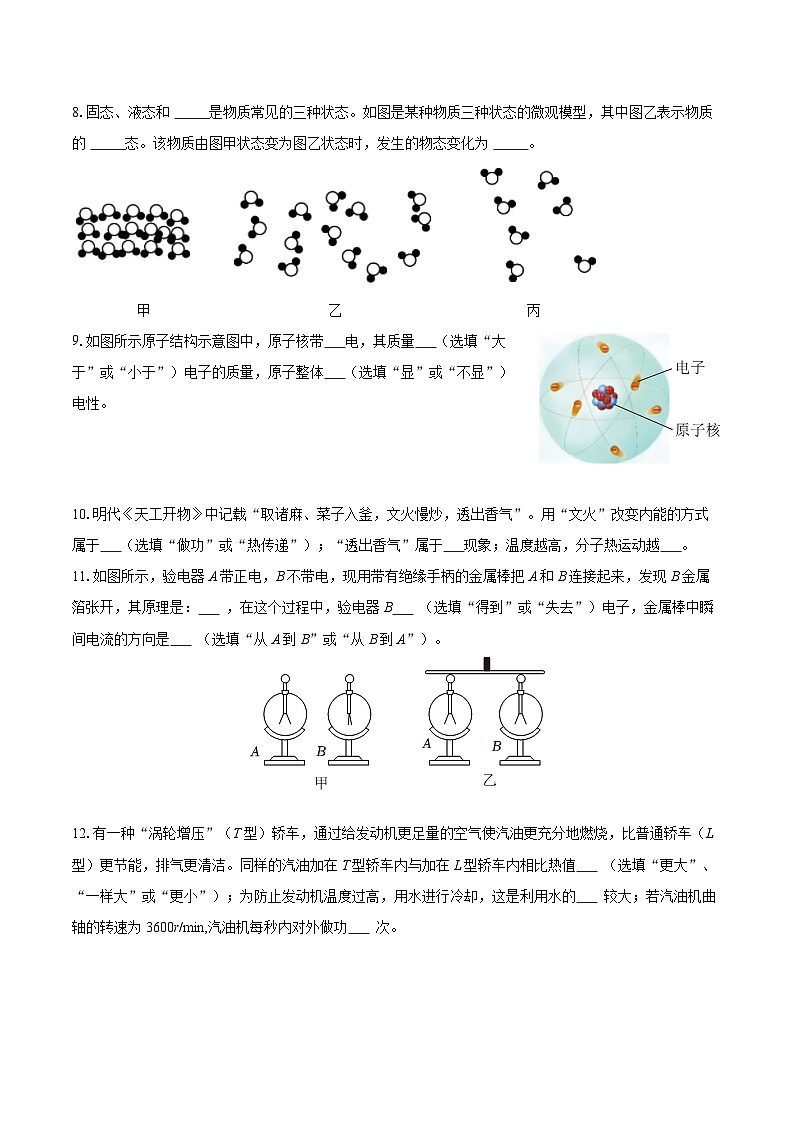

8.固态、液态和 是物质常见的三种状态。如图是某种物质三种状态的微观模型，其中图乙表示物质的 态。该物质由图甲状态变为图乙状态时，发生的物态变化为 。
9.如图所示原子结构示意图中，原子核带 电，其质量 （选填“大于”或“小于”）电子的质量，原子整体 （选填“显”或“不显”）电性。
10.明代《天工开物》中记载“取诸麻、菜子入釜，文火慢炒，透出香气”。用“文火”改变内能的方式属于 （选填“做功”或“热传递”）；“透出香气”属于 现象；温度越高，分子热运动越 。
11.如图所示，验电器A带正电，B不带电，现用带有绝缘手柄的金属棒把A和B连接起来，发现B金属箔张开，其原理是： ，在这个过程中，验电器B （选填“得到”或“失去”）电子，金属棒中瞬间电流的方向是 （选填“从A到B”或“从B到A”）。
12.有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿车内相比热值 （选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却，这是利用水的 较大；若汽油机曲轴的转速为3600r/min,汽油机每秒内对外做功 次。
13.在红绿灯路口，红灯、绿灯、黄灯的连接方式是 ；但实际的红绿灯在东、南、西、北四方向都能看见信号，在老师的帮助下，他和同学们多次尝试，又设计出了如图所示的电路。当单刀多掷开关接通位置“1”时南北方向 发光，东西方向 发光。（选填“红灯”绿灯”或“黄灯”）
14.用如图甲的滑轮组提升重200N的物体，已知拉力F为80N，不计绳重和摩擦，物体和绳子自由端的运动情况如图乙所示，反映绳子自由端运动的图线是 （选填“A”或“B”），动滑轮重为 N，2s内对物体做的有用功为 J。
三、作图题：本大题共3小题，共7分。
15.如图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
16.按要求连接“文物展示台报警”电路：当文物放在金属片B上时，弹簧被压缩，电铃不响灯亮；若文物被盗，弹簧将金属片B推高，电铃响灯亮。（A、B、C是金属片）
17.在边线框内画出下面实物图对应的电路图。
四、实验探究题：本大题共3小题，共20分。
18.如图所示，小华利用甲、乙、丙三套完全相同的装置，完成下面实验，已知c水=4.2×103J/（kg•℃）。

（1）为了比较水和煤油的吸热本领的大小，他应选择______（选填“甲、乙”、“甲、丙”或“乙、丙”）两套装置。实验应控制水和煤油的初温相同、______相同。
（2）小明通过比较______（选填“加热时间”、“温度计上升的示数”）来比较水和煤油吸收热量的多少。
（3）经过实验得出了水和煤油温度随时间变化的图象如图丁所示，则图线______（选填“a”或“b”）对应液体的吸热能力强。
（4）如图丁所示，加热3min时，煤油的温度为______℃；若不计实验过程中的热量损失，则煤油的比热容为______J/（kg•℃）。
（5）下列示例中与比热容无关的是______（填字母）。
A.城市建造人工湖来改善气候
B.空调房间里放盐水可以增加湿度
C.用冷水冷却发动机
19.在“探究串联电路中电压的特点”实验中。
（1）要用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确；
（2）连接正确后闭合开关，两灯均不发光。小战猜想是灯泡L1灯丝断了，在保证电路安全的情况下，用一根导线的两端在灯L1两端接线柱处同时试触，若看到灯泡L2______（选填“发光”或“不发光”），说明小战猜想正确；
（3）按如下步骤进行了操作：
①按如乙图所示的电路连接电路；
②闭合开关S，用电压表测出L1两端的电压；
③在测量L2两端的电压时，为节省时间采用以下做法：电压表所接的B接点不动，只断开A接点，将电压表与A点连接的一端改接到C接点上，测出BC间的电压；
④测出AC间的电压；
你认为用步骤③的方法______（选填“能”或“不能”）测出L2两端的电压，这是因为______；
（4）多次测出AB、BC、AC间的电压，分析上表实验数据得出结论：串联电路中，电源两端的电压______；
（5）实验结束后，小雨在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，如图丙所示，这样就制成了一个盐水电池。观察电压表的指针偏转情况可知，电压表的读数是______V，铜片是盐水电池的______极。
20.家里装修时小明发现电工师傅在墙壁里埋线时，挑选非常粗的铜导线且导线与导线之间连接时，往往打一个漂亮的结。于是他设计了如下实验，请帮助他完成：
（一）探究导体的电阻大小与哪些因素有关。
小明从实验室中找到四段电阻线A、B、C、D将他们安装到实验板上，并连接好实验电路如图甲所示，用夹子a、b夹住电阻线的两端将电阻线接入电路。
（1）电路中既安装了电流表又安装了灯泡，灯泡除了有可以起______的作用外，还有通过亮度判断导体电阻的大小的作用，此处用到的物理研究方法是______；
（2）为了探究导体电阻与材料的关系，应先将电阻线______分别接入电路；
（3）将电阻线B、C分别接入电路，电阻线C接入电路时电流表的示数大于电阻线B接入电路时电流表的示数，说明：在其他条件相同时，导体横截面积越______，电阻越大。
（二）比较一下几种打结法的电阻。
用等长的镍铬导线制作出三种打结导线，将它们和标有0.3A字样的小灯泡接入如图丙电路中并闭合所有开关，灯泡正常发光。
①只断开开关S1，读出电流表的示数为0.26A；
②只断开开关S2，读出电流表的示数为0.28A。
（4）小明只断开开关S3，读出电流表示数为1.1A。但他发现灯泡亮度却比正常发光时暗，请指出他出现的错误：______；
（5）通过比较可以知道：打结法______电阻最小（选填1、2或3）。
五、计算题：本大题共2小题，共13分。
21.太阳能是21世纪重点开发利用的能源之一，如今太阳能热水器已走进千家万户。如图所示，某家庭太阳能热水器阳光照射时，平均每小时吸收7.0×106J的太阳能，若热水器吸收8h的太阳能，可以使质量为100kg的水温度升高50℃。，天然气的热值q=3.5×107J/m3]求：
（1）水吸收的热量；
（2）若这些水吸收的热量由天然气来提供，假设天然气完全燃烧放出的热量全部被水吸收，则需要多少m3的天然气。
（3）该太阳能热水器的效率；
22.在如图甲所示的电路中，电源电压恒为3V。
（1）只闭合开关S2电流表A的示数为0.4A，求通过L1和L2的电流。
（2）当开关S1和S3闭合、S2断开时，灯泡L1和 L2两端的电压分别是多少？
（3）当开关S1和S3闭合、S2断开时，若电流表A的示数为0.6A，电流表A1的示数如图乙，则过L1和L2的电流分别是多少？
六、综合题：本大题共3小题，共18分。
23.桥梁设计需考虑材料受热膨胀，小明设计实验，探究形状和大小相同、材料不同的圆柱体金属棒A、B受热伸长量与温度变化量的关系。
（1）初始时金属棒A、B的长度和横截面积均______。
（2）如图所示装置可用来测量金属棒受热时微小的伸长量。激光笔固定在杠杆右端，杠杆可在竖直平面内转动；标尺竖直放置，通过激光点在标尺上移动的距离来反映金属棒的伸长量。
①开始时，将金属棒上端固定并保持竖直，下端轻触杠杆，杠杆和激光束在同一水平直线上，光点在标尺“0”刻度处。
②加热金属棒，光点会在标尺上向______（选填“上”或“下”）移动。用A、B棒进行实验，实验数据见如表。其中，dA、dB分别表示A、B棒在不同温度t时，光点在标尺上的刻度值。
③分析数据可知：同一根金属棒温度升高越多，伸长量越______；温度升高相同时，金属棒______（选填“A”或“B”）的伸长量更大。
（3）金属棒伸长使杠杆转动过程中，阻力臂______（选填“变大”“变小”或“不变”）；同一根金属棒伸长量一定时，为使光点移动距离更大，可采取的做法是______（写1种即可）。
24.阅读短文，回答问题。
第四代电光源— LED光源
近年来，国家大力提倡使用LED灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源、LED灯是新一代固体冷光源，可以直接把电能转换成光能的器件，因而其发光效率较高。利用图甲所示电路可以研究发光二极管的工作特性：把一个额定（正常发光）电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如图乙所示图像，然后断开开关，改变电源正负极再闭合开关，LED处于断电状态。
（1）LED灯主要由______（选填“导体”、“半导体”或“超导体”）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯______（选填“高”或“低”）；
（2）在图甲中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED______（选填“能”或“不能”）发光；此时两电表的示数为______；
，20mA；
B.3V，20mA；
，0mA；
D.3V，0mA。
（3）如图丙所示电路，同时闭合S1、S3将发生______，若闭合开关______可以使绿光LED发光。
25.阅读短文，回答问题。
小亮家有一辆小汽车，爸爸在给他讲车的性能时，总是说“2.0的排量”，为此小亮特地从网上查到了排量的定义：活塞从上止点移动到下止点所通过的“工作容积”称为气缸排量。如果发动机有若干个气缸，所有气缸“工作容积”之和称为发动机排量。小亮从说明书上查到家中的小汽车采用的是LFX直列四缸发动机；排量为2.0L；从网上查找到了这种小汽车的输出功率与转速的关系如图所示。（已知所使用汽油的热值为4.6×107J/kg,密度为0.72×103kg/m3）
（1）小亮观察到小汽车转弯时，拨动方向盘左侧的横杆，小汽车左侧或右侧的指示灯发光，说明横杆相当于简单电路中的______（选填“电源”、“用电器”或“开关”）；小汽车行驶一段时间后，油箱中剩余汽油的热值______（选填“变大”、“变小”或“不变”）；
（2）由图可知发动机转速为1000～5000r/min范围内，它的输出功率与转速大致成______比；小亮又向爸爸询问了一些实测数据：一般路况下，平均车速为100km/h时，发动机转速为2000r/min,平均油耗为10L/100km。参考图中的数据，分析这辆汽车在这种状态下行驶时，发动机的效率约为______（保留小数点后一位）；
（3）当发动机转速为3000r/min时，则发动机每个工作循环所需要的时间为______s；设做功冲程燃气对活塞的平均压强是p0，发动机排量为V排，每个活塞的受力面积为S，活塞移动距离为L，则发动机转速为n（单位是r/s）时，该轿车的输出功率P与发动机排量为V排的关系式为P= ______。
A.；
B.np0V排；
C.2np0V排；
D.4np0V排。
1.【答案】B
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】B
7.【答案】C
8.【答案】气态；
液 ；
熔化

9.【答案】正
大于
不显

10.【答案】热传递
扩散
剧烈

11.【答案】同种电荷相互排斥
失去
从A到B

12.【答案】一样大
比热容
30

13.【答案】并联
绿灯
红灯

14.【答案】A
40
200

15.【答案】解：过重心作竖直向下的重力，在箭头的末端用G表示。书静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：

16.【答案】
17.【答案】解：由实物图知，开关、灯泡、滑动变阻器，依次连接在电源两极上，电压表并联在灯泡两端，电路图如图所示：
。
18.【答案】甲、丙 质量 加热时间 a 30 2.1×103 B
19.【答案】； 发光； 不能；电压表的正负接线柱接反了； 各用电器两端电压之和； 0.6；正
20.【答案】保护电路;转换法 B和D 小 误将小量程看成了大量程，读错了电流表的示数 2
21.【答案】（1）水吸收的热量为2.1×107J （2）假设天然气完全燃烧放出的热量全部被水吸收，需要0.6m3的天然气 （3）该太阳能热水器的效率为37.5%
22.【答案】解：（1）只闭合开关S2，L1和L2串联，电流表测电路电流，电流表A的示数为0.4A，根据串联电路电流规律可知通过L1和L2的电流均为0.4A。
（2）当开关S1和S3闭合，S2断开时，灯泡L1和L2并联，根据并联电路电压规律可知，灯泡L1和L2两端的电压均为3V。
（3）当开关S1和S3闭合，S2断开时，灯泡L1和L2并联，若电流表A测干路电流，电流表A1测L1电流。电流表A1的示数如图乙，根据并联电路电流规律可知A1选用小量程，分度值为0.02A，示数为0.26A，则L1电流为0.26A，则L2的电流为I2=I-I1=0.6A-0.26A=0.34A。
答：（1）只闭合开关S2电流表A的示数为0.4A，通过L1和L2的电流分别为0.4A和0.4A；
（2）当开关S1和S3闭合、S2断开时，灯泡L1和L2两端的电压分别是3V和3V；
（3）当开关S1和S3闭合、S2断开时，若电流表A的示数为0.6A，电流表A1的示数如图乙，则过L1和L2的电流分别是0.26A和.34A，
23.【答案】相同； 上；大；B； 变小；支点向左移动
24.【答案】半导体;低 不能;C 短路;S1、S4
25.【答案】开关;不变 正;32.6% 0.01; A 实验次数
UAB/V
UBC/V
UAC/V
1
2.0
1.0
3.0
2
1.5
1.5
3.0
3
3.0
1.5
4.5
实验序号
1
2
3
4
5
t/℃
25.0
40.0
55.0
70.0
85.0
dA/cm
0
1.10
2.15
3.26
4.31
dB/cm
0
1.73
3.44
5.18
6.89
