2025-2026学年四川省德阳五中教育集团九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年四川省德阳五中教育集团九年级（上）期中物理试卷-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

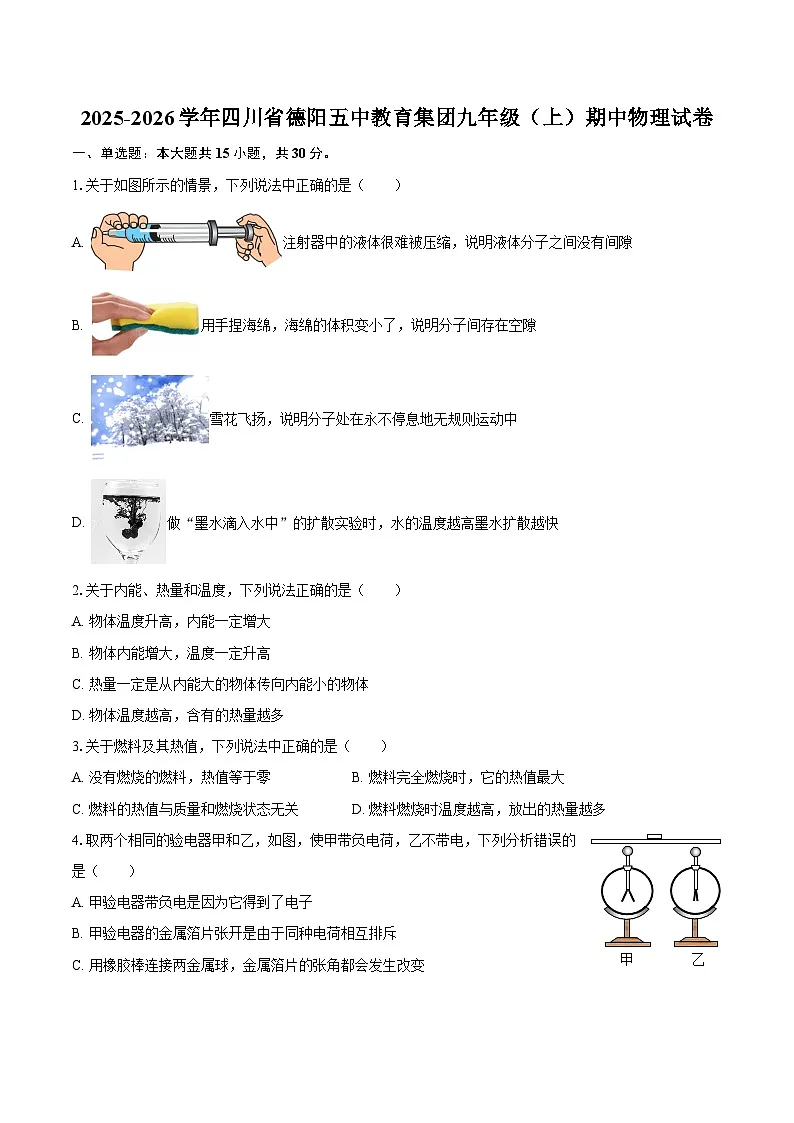

1.关于如图所示的情景，下列说法中正确的是（ ）
A. 注射器中的液体很难被压缩，说明液体分子之间没有间隙
B. 用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C. 雪花飞扬，说明分子处在永不停息地无规则运动中
D. 做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
2.关于内能、热量和温度，下列说法正确的是（ ）
A. 物体温度升高，内能一定增大
B. 物体内能增大，温度一定升高
C. 热量一定是从内能大的物体传向内能小的物体
D. 物体温度越高，含有的热量越多
3.关于燃料及其热值，下列说法中正确的是（ ）
A. 没有燃烧的燃料，热值等于零B. 燃料完全燃烧时，它的热值最大
C. 燃料的热值与质量和燃烧状态无关D. 燃料燃烧时温度越高，放出的热量越多
4.取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A. 甲验电器带负电是因为它得到了电子
B. 甲验电器的金属箔片张开是由于同种电荷相互排斥
C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变

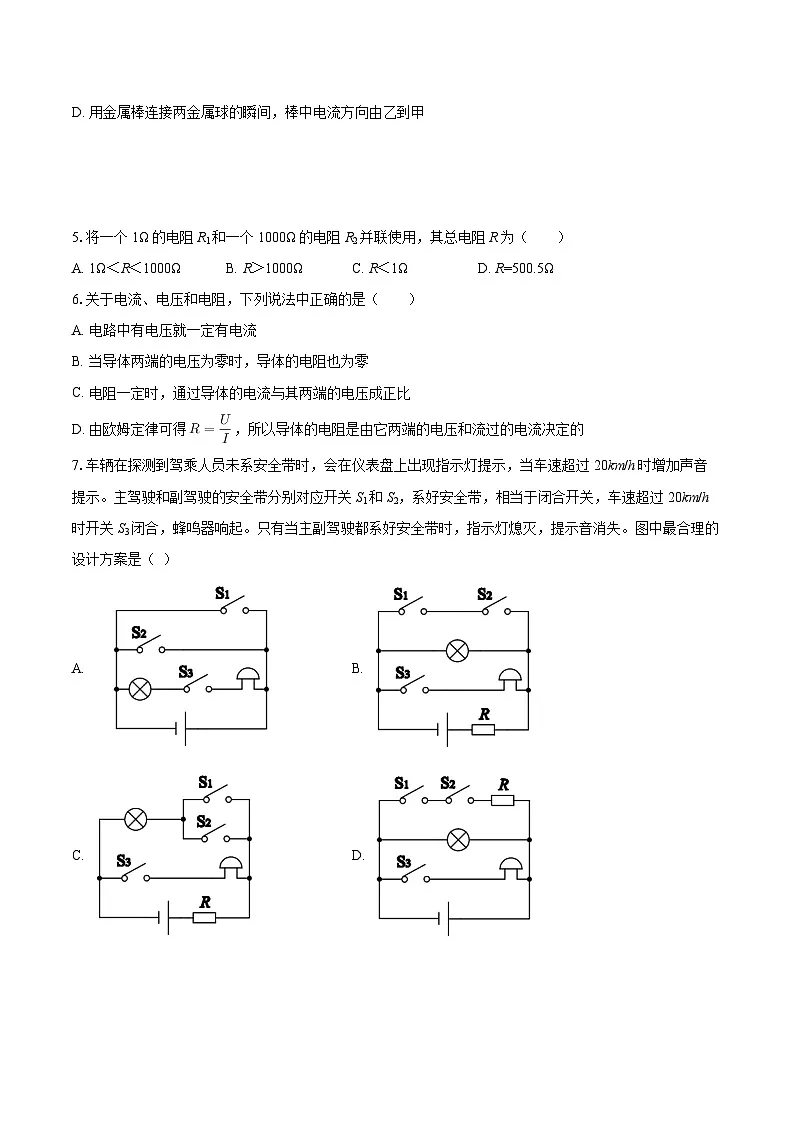

D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
5.将一个1Ω的电阻R1和一个1000Ω的电阻R2并联使用，其总电阻R为（ ）
A. 1Ω＜R＜1000ΩB. R＞1000ΩC. R＜1ΩD. R=500.5Ω
6.关于电流、电压和电阻，下列说法中正确的是（ ）
A. 电路中有电压就一定有电流
B. 当导体两端的电压为零时，导体的电阻也为零
C. 电阻一定时，通过导体的电流与其两端的电压成正比
D. 由欧姆定律可得，所以导体的电阻是由它两端的电压和流过的电流决定的
7.车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过20km/h时增加声音提示。主驾驶和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，车速超过20km/h时开关S3闭合，蜂鸣器响起。只有当主副驾驶都系好安全带时，指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A. B.
C. D.

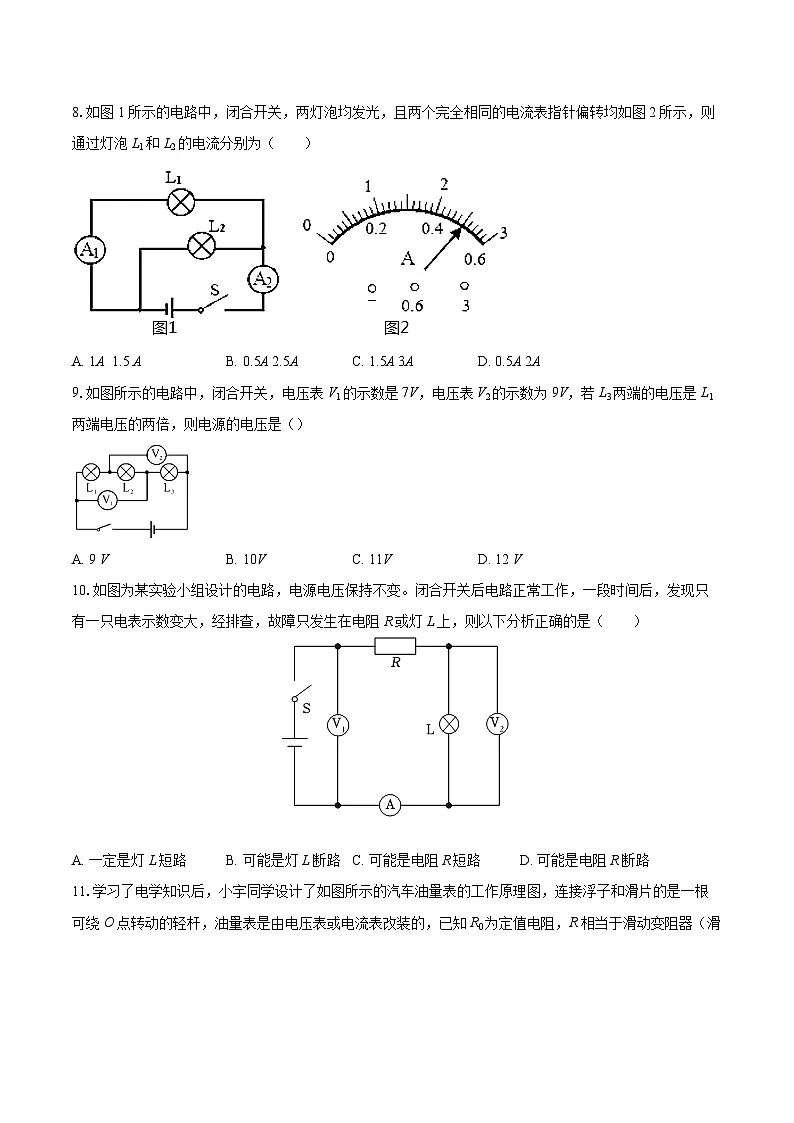

8.如图1所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图2所示，则通过灯泡L1和L2的电流分别为（ ）
A. 1A 1.5 AB. 0.5A 2.5AC. 1.5A 3AD. 0.5A 2A
9.如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（）
A. 9 VB. 10VC. 11VD. 12 V
10.如图为某实验小组设计的电路，电源电压保持不变。闭合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，则以下分析正确的是（ ）
A. 一定是灯L短路B. 可能是灯L断路C. 可能是电阻R短路D. 可能是电阻R断路
11.学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，连接浮子和滑片的是一根可绕O点转动的轻杆，油量表是由电压表或电流表改装的，已知R0为定值电阻，R相当于滑动变阻器（滑动变阻器R接入的阻值是随油面升降均匀变化），电源电压保持不变，则下列说法正确的是（ ）
A. 方案一中，油量增多时，滑动变阻器R接入电路的阻值变大
B. 方案一中，油量增多时，电流表的示数变小
C. 方案二中，油量增多时，滑动变阻器R接入电路的阻值变大
D. 方案二中，电阻R0的作用不是用来防止电路短路的
12.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A. 电流表A1示数变小，电压表V示数变小B. 电流表A2示数变大，电压表V示数变大
C. 电压表V示数与电流表A1示数比值不变D. 电压表V示数与电流表A2示数比值不变
13.如图所示，是电阻甲和乙的U-I图像，分析图像，下列判断不正确的是（ ）
A. 当甲两端的电压为0.5V时，通过它的电流为0.1A
B. 当乙两端的电压为2.5V，其电阻值为10Ω
C. 若甲和乙串联，电流为0.4A，则它们两端的总电压为3V
D. 若甲和乙并联，电压为1V，则干路电流为0.6A
14.如图甲所示电路电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中R1、R2的I-U关系图像如图乙所示。则下列判断正确的是（ ）
A. 图线A是电阻R1的I-U关系图象B. 电源电压为18V
C. R1的阻值是30ΩD. 滑动变阻器R2的最大阻值为300Ω
15.小钊家里有一款电热暖手器，但电热暖手器上的提示灯参数“×V，×A”模糊不清了。为了测量该提示灯L的参数，小钊设计了如图甲所示的电路，所用的电源电压恒定，电流表选用0～0.6A量程，电压表选用0～15V量程。小钊进行实验，第一次只闭合开关S、S1，滑片P从a端移到b端；第二次只闭合开关S、S2，保证电路中所有元件都安全的前提下，最大范围内移动滑片P。图乙是这两次实验过程绘制的电压表与电流表示数的关系图像。下列判断正确的是（ ）
A. R0的阻值为7.5Ω
B. 小灯泡的参数为“3V，0.4A”
C. 只闭合S、S2，电路的电流最大时，灯与滑动变阻器的电阻之比为5：3
D. 只闭合S、S2，为保证电路安全，滑动变阻器接入电路的阻值范围为7.5～30Ω
二、填空题：本大题共10小题，共38分。
16.寒冷的冬天，我们可以坐在电火箱内取暖，也可以跳绳使身体发热。前者是通过______的方式改变人体的内能，后者是通过______的方式改变人体的内能。（选填“做功”或“热传递”）
17.如图所示是单缸四冲程汽油机某一冲程工作示意图，该冲程是 冲程。若该汽油机飞轮速度为1200r/min,则汽油机1s对外做功 次。
18.三个带电的轻质小球出现如图所示现象，若A球带正电，则因为A球 （选填“失去”或者“得到”）电子，由图可知，C球带 电。
19.如图所示，电源电压保持不变，开关S闭合后，灯R1、R2都能正常工作，甲、乙两个电表的示数之比是5：2，此时灯R1、R2的电阻之比是 ，若将两个电表换成另一种电表，开关S断开后，甲、乙两个电表的示数之比是 。
20.在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，电流表示数 ；电压表示数 （选填“变大”、“变小”或“不变”）
21.两个定值电阻上分别标有“10Ω，1A”和“15Ω，0.8A”字样，将它们串联起来接在某一电路中，该电路两端允许加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，干路上允许通过的最大电流是 。
22.如图的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω，如果开关S1、S2都闭合时，电流表示数为 A。
23.如图，电源电压为6V且保持不变，定值电阻R1=10Ω，变阻器R2最大阻值为30Ω，电流表量程为0～3A，在安全范围内变阻器滑片P右滑动时，电流表示数 （选填“变大”、“变小”或“不变”），要保证电路安全，变阻器接入电路的阻值范围是 。
24.如图所示电路，电源电压不变，R1为定值电阻。闭合开关S，当滑动变阻器R2的滑片P从最大阻值处向右移动时，电压表示数会 （选填“变大”、“变小”或“不变”）。第一次移动滑片至a位置时电压表的示数为3V；再次移动滑片至b位置时电压表的示数为2V。若前后两次两次电路中电流之比为1：2，则电源电压为 V。
25.如图甲所示的电路，电源电压4.5V不变。R1为定值电阻，滑动变阻器R2标有“xΩ，1A”字样，其铭牌上所标的最大阻值模糊不清，电压表的量程为0～3V，电流表的量程为0～0.6A。先闭合开关S、S1，断开S2、S3，将滑动变阻器R2的滑片从最右端移到最左端；再闭合开关S、S2、S3，断开S1，在保证电路安全的前提下最大范围移动滑动变阻器，灯泡电阻变化不可忽略。两次实验中电流表与电压表示数的关系图像如图乙所示。则滑动变阻器R2的最大阻值x为 Ω。任意闭合开关和移动滑片，则电路的最大电流与最小电流之比为 。
三、作图题：本大题共2小题，共4分。
26.将实物图转换成电路图。
27.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器滑片向右移动时只有灯泡L2变暗。请按要求连接实物图。（两表均接小量程）
四、实验探究题：本大题共3小题，共14分。
28.如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相等，烧杯内液体质量和初温也相同。
（1）比较不同燃料的热值，应选择______两图进行实验，燃料完全燃烧放出的热量的多少是通过______来反映的（选填“温度计上升示数”或“加热时间”）；
（2）利用此实验方法计算出的热值将比真实值______（选填“偏大”或“偏小”）；
（3）如图甲、丙方式加热，如果质量和初始温度均相同的a、b两种液体，吸热后它们的温度随时间变化的图像如图丁所示，由图可以看出，a、b两种液体比热容之比为______。
（4）在（3）小题情况下，讨论当对a、b两种液体同时加热10分钟时，液体a吸收的热量______（选填“大于”或“等于”或“小于”）液体b吸收的热量。
29.某同学利用如图所示的电路来探究“电流与电压的关系”实验时，将所测得的实验数据记录于表中：
R=10Ω
（1）在完成表（一）的实验过程中，滑动变阻器的主要作用是______。
（2）由表（一）可得的结论是：当电阻一定时，______；
（3）小明还想利用这个电路进一步探究“电流与电阻的关系”实验时，如果电源电压为6V，他第一次将5Ω的电阻接入电路，调节变阻器的滑片使电压表的读数为2V，记录实验数据。另外所提供的定值电阻有10Ω、15Ω的各一个，为了能完成该实验，他应该选用阻值至少为______Ω的滑动变阻器。在探究“电流与电阻的关系”实验时，滑动变阻器的主要作用是______。
30.某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
（1）该实验的原理是：______；
（2）连接电路时开关必须断开，滑动变阻器滑片应移到最______端（选填“左”或“右”）；
（3）小爱同学用一个电流表和一个已知电阻R0来测量未知电阻Rx的阻值，他设计的电路图如图乙所示，请将下列实验步骤补充完整。
①闭合开关S1，断开开关S2，读出电流表的示数为I1，则电源电压U=______；
②闭合开关S1和S2，读出电流表的示数I2，则通过Rx的电流Ix=______；
③电阻Rx的阻值Rx=______。（用已知量和测出的物理量来表示）
五、计算题：本大题共2小题，共14分。
31.某载重汽车，重2t,在平直公路上以108km/h的速度匀速行驶。已知其所受阻力为自重的0.1倍，其行驶1.5h消耗燃油23.5kg,燃油的热值q=4×107J/kg,求
（1）该汽车发动机的功率；
（2）发动机在这段时间内所做的有用功；
（3）该发动机的热机效率。
32.如图所示，电源电压保持6V不变，R1=5Ω，R3=10Ω，滑动变阻器R2标有“15Ω 0.5 A”字样，电压表的量程为0～3V。
（1）当开关S、S1、S2均闭合时，R2的滑片P滑至a端，电流表的示数为多少？
（2）当闭合开关S、S2，断开S1时，电压表的示数为2V，此时电流表的示数为多少？
（3）当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器取值范围为多少？
1.【答案】D
2.【答案】A
3.【答案】C
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】B
8.【答案】D
9.【答案】C
10.【答案】B
11.【答案】D
12.【答案】D
13.【答案】B
14.【答案】B
15.【答案】C
16.【答案】热传递 做功
17.【答案】压缩
10

18.【答案】失去
负

19.【答案】3：2
3：5

20.【答案】不变
变小

21.【答案】20V
1.67A

22.【答案】1.25
23.【答案】变大
2.5Ω～30Ω

24.【答案】变小
4

25.【答案】30
6：1

26.【答案】解：由实物图知，灯、电铃并联，一个开关、电铃在一条支路，灯单独一条支路，电路图如图所示：

27.【答案】
28.【答案】甲、乙;温度计上升示数 偏小 1：2 等于
29.【答案】改变定值电阻两端的电压 通过导体的电流与导体两端的电压成正比 30;控制定值电阻两端的电压保持不变
30.【答案】R= 右 I1R0;I2-I1;
31.【答案】（1）该汽车发动机的功率为6×104W （2）发动机在这段时间内所做的有用功为3.24×108J （3）该发动机的热机效率为34.5%
32.【答案】解：（（1）当R2的滑片P在a端，变阻器连入电路的电阻为零，闭合S、S1，S2时，R1和R3并联，电流表测量干路中的电流，
通过R1的电流：I1===1.2A；​
​通过R3的电流：I3===0.6A；
则根据并联电路的电流特点可知电流表示数为：I=I1+I3=1.2A+0.6A=1.8A；
（2）只闭合S、S2，断开S1时，R2与R3串联，电压表测量R2两端的电压，
已知U2=2V，根据串联电路总电压等于各分电阻两端的电压之和可得，
R3两端的电压：U3=U-U2=6V-2V=4V，
电流表示数为：I′===0.4A；
（3）①只闭合S、S2，断开S1时，R2和R3串联，电压表测量R2两端的电压，电流表测电路中的电流，
通过滑动变阻器的铭牌可知，此时电路中请允许通过的最大电流为I最大=0.5A，
根据I=可得R3两端的电压：U3′=I最大R3=0.5A×10Ω=5V，
根据串联电路总电压等于各分电阻两端的电压之和可得，
R2两端的电压：U2′=U-U3′=6V-5V=1V，
根据I=可得R2的电阻大小：R2最小===2Ω；​
②当电压表的示数最大时，即U2''=3V时R2连入电路的阻值也会最大。
根据串联电路总电压等于各分电阻两端的电压之和可得，
U3''=U-U2''=6V-3V=3V，
电路中的最小电流：I=-==0.3A，
根据I=可得R2的最大电阻：R2最大===10Ω，​
​此时R2的最大电阻（10Ω）小于滑动变阻器上铭牌的最大电阻值（15Ω），
所以R2电阻的取值范围为：2Ω～10Ω。​​​
答：（1）当开关S、S1、S2均闭合时，R2的滑片P滑至a端，电流表的示数为0.6A；
（2）当闭合开关S、S2，断开S1时，电压表的示数为2V，此时电流表的示数为0.4A；
（3）当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器取值范围为2Ω～10Ω。​​​ 电压U/V
1.5
2
2.5
电流I/A
0.15
0.2
0.25
