一、电动势

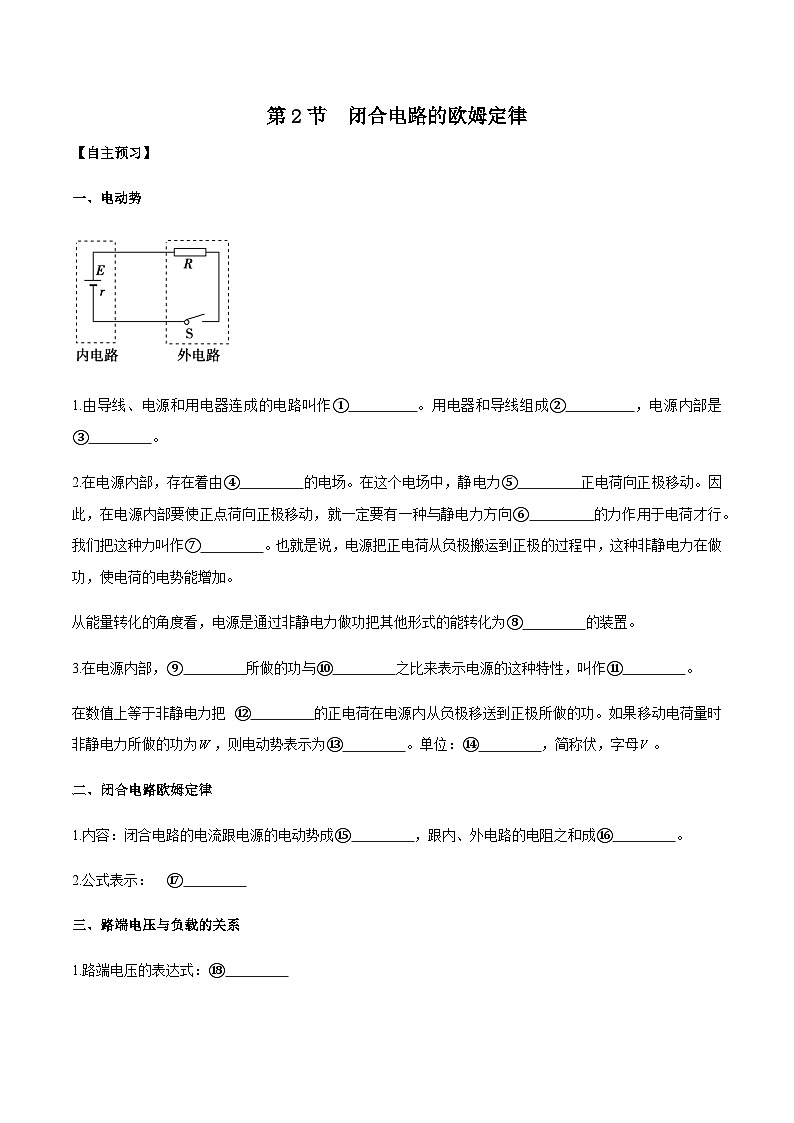

1.由导线、电源和用电器连成的电路叫作① 。用电器和导线组成② ，电源内部是③ 。
2.在电源内部，存在着由④ 的电场。在这个电场中，静电力⑤ 正电荷向正极移动。因此，在电源内部要使正点荷向正极移动，就一定要有一种与静电力方向⑥ 的力作用于电荷才行。我们把这种力叫作⑦ 。也就是说，电源把正电荷从负极搬运到正极的过程中，这种非静电力在做功，使电荷的电势能增加。
从能量转化的角度看，电源是通过非静电力做功把其他形式的能转化为⑧ 的装置。
3.在电源内部，⑨ 所做的功与⑩ 之比来表示电源的这种特性，叫作⑪ 。
在数值上等于非静电力把 ⑫ 的正电荷在电源内从负极移送到正极所做的功。如果移动电荷量时非静电力所做的功为，则电动势表示为⑬ 。单位：⑭ ，简称伏，字母。
二、闭合电路欧姆定律
1.内容：闭合电路的电流跟电源的电动势成⑮ ，跟内、外电路的电阻之和成⑯ 。
2.公式表示： ⑰
三、路端电压与负载的关系
1.路端电压的表达式：⑱
2.当外电阻增大时，由可知电流⑲ ，路端电压⑳ 。
3.当外电路断路时，电流㉑ ，此时路端电压等于㉒ ；当电源短路时，外电阻㉓ ，此时㉔
【方法突破】

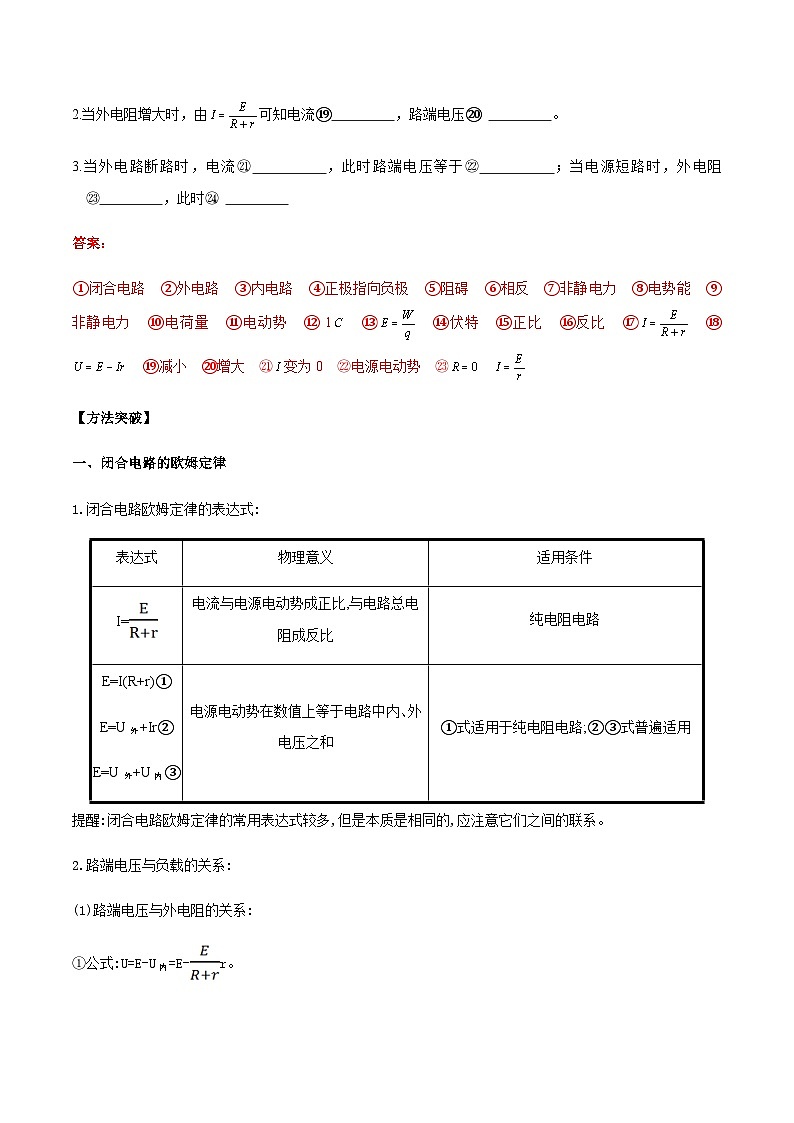

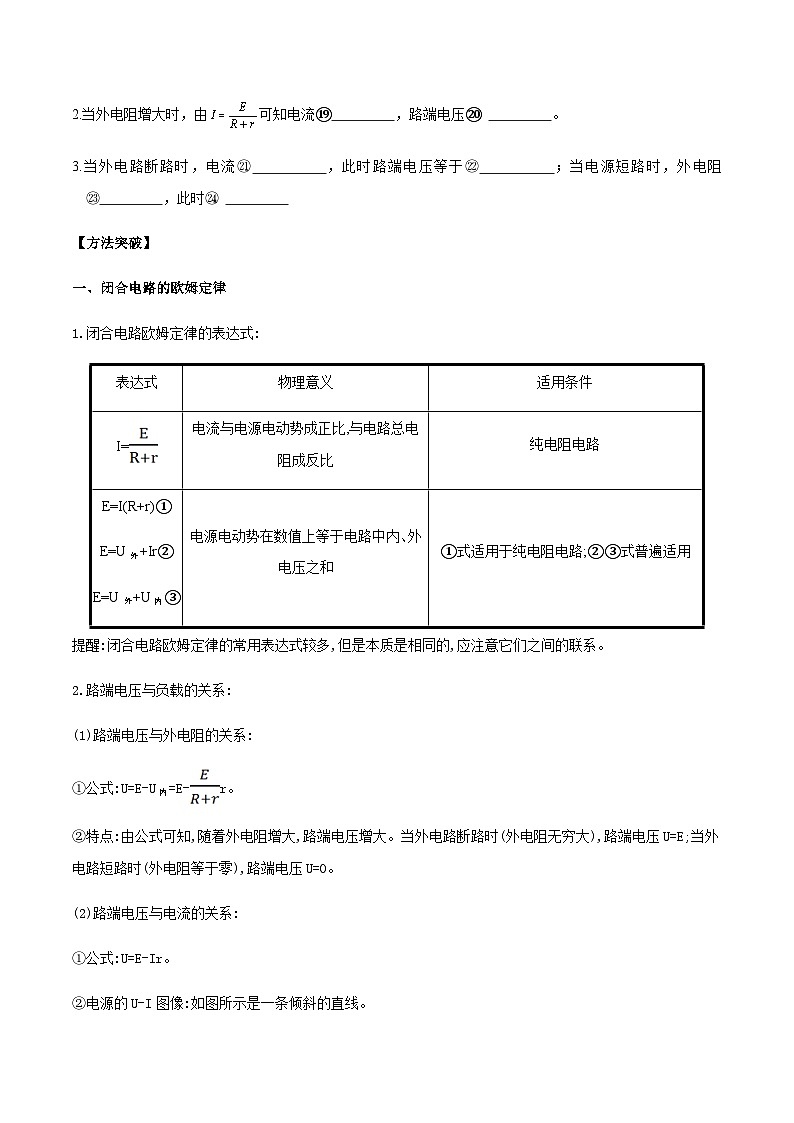

一、闭合电路的欧姆定律
1.闭合电路欧姆定律的表达式:
提醒:闭合电路欧姆定律的常用表达式较多,但是本质是相同的,应注意它们之间的联系。
2.路端电压与负载的关系:
(1)路端电压与外电阻的关系:
①公式:U=E-U内=E-r。
②特点:由公式可知,随着外电阻增大,路端电压增大。当外电路断路时(外电阻无穷大),路端电压U=E;当外电路短路时(外电阻等于零),路端电压U=0。
(2)路端电压与电流的关系:
①公式:U=E-Ir。

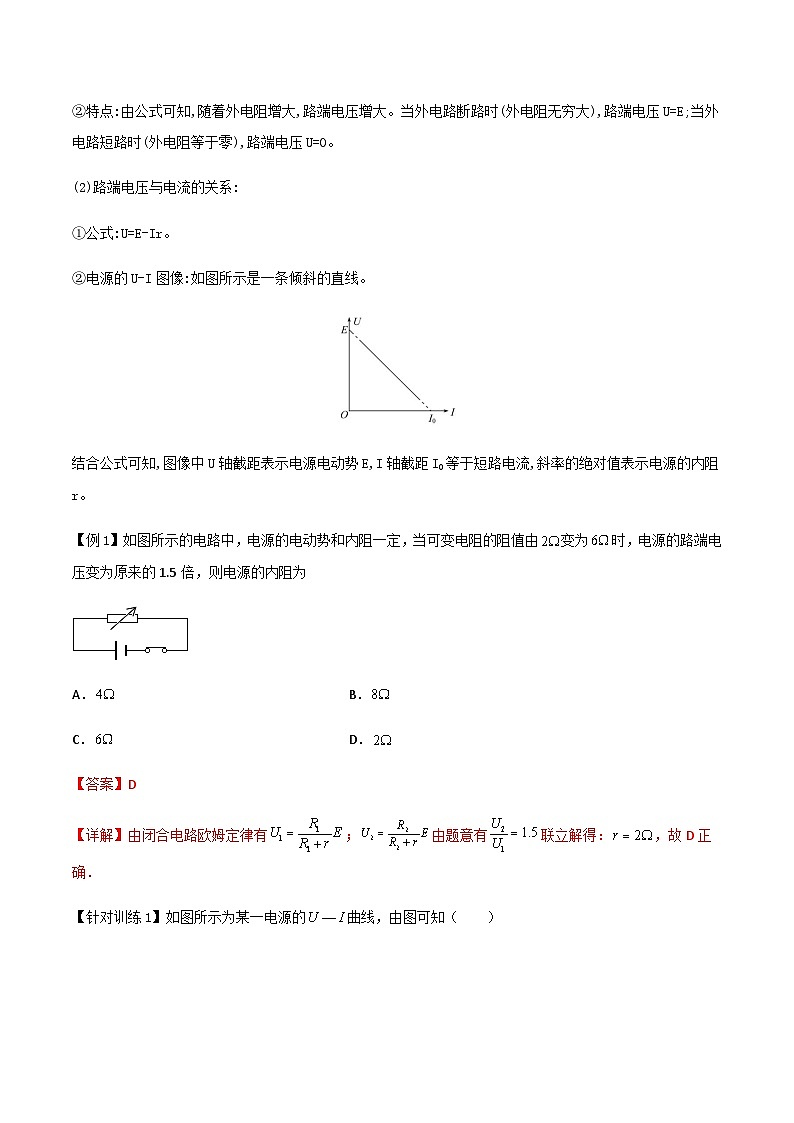

②电源的U-I图像:如图所示是一条倾斜的直线。
结合公式可知,图像中U轴截距表示电源电动势E,I轴截距I0等于短路电流,斜率的绝对值表示电源的内阻r。

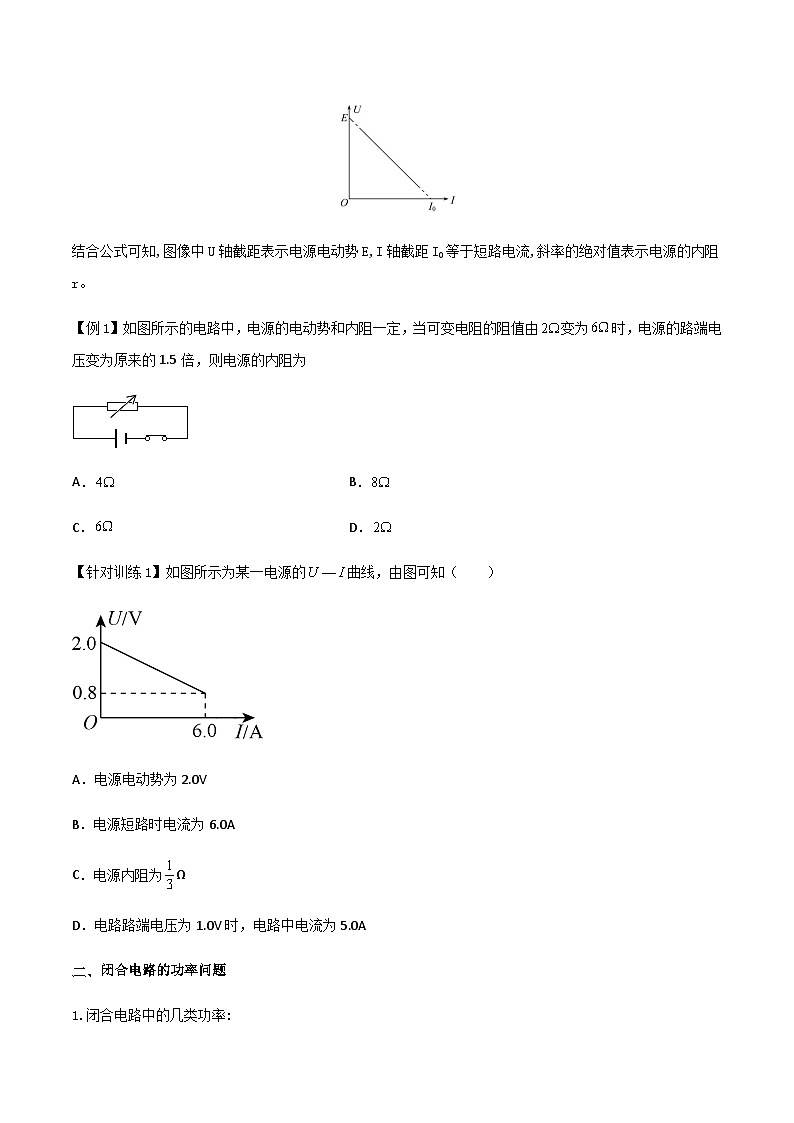

【例1】如图所示的电路中，电源的电动势和内阻一定，当可变电阻的阻值由变为时，电源的路端电压变为原来的1.5倍，则电源的内阻为
A．B．
C．D．
【针对训练1】如图所示为某一电源的曲线，由图可知（ ）
A．电源电动势为2.0V
B．电源短路时电流为6.0A
C．电源内阻为Ω
D．电路路端电压为1.0V时，电路中电流为5.0A
闭合电路的功率问题
1.闭合电路中的几类功率:
2.纯电阻电路中电源的输出功率:
P出=UI=I2R==。
电源输出功率随外电阻变化关系如图所示:
(1)当R=r时,电源的输出功率最大,Pm=。
(2)当R>r时,随着R增大,P出减小。
(3)当R
