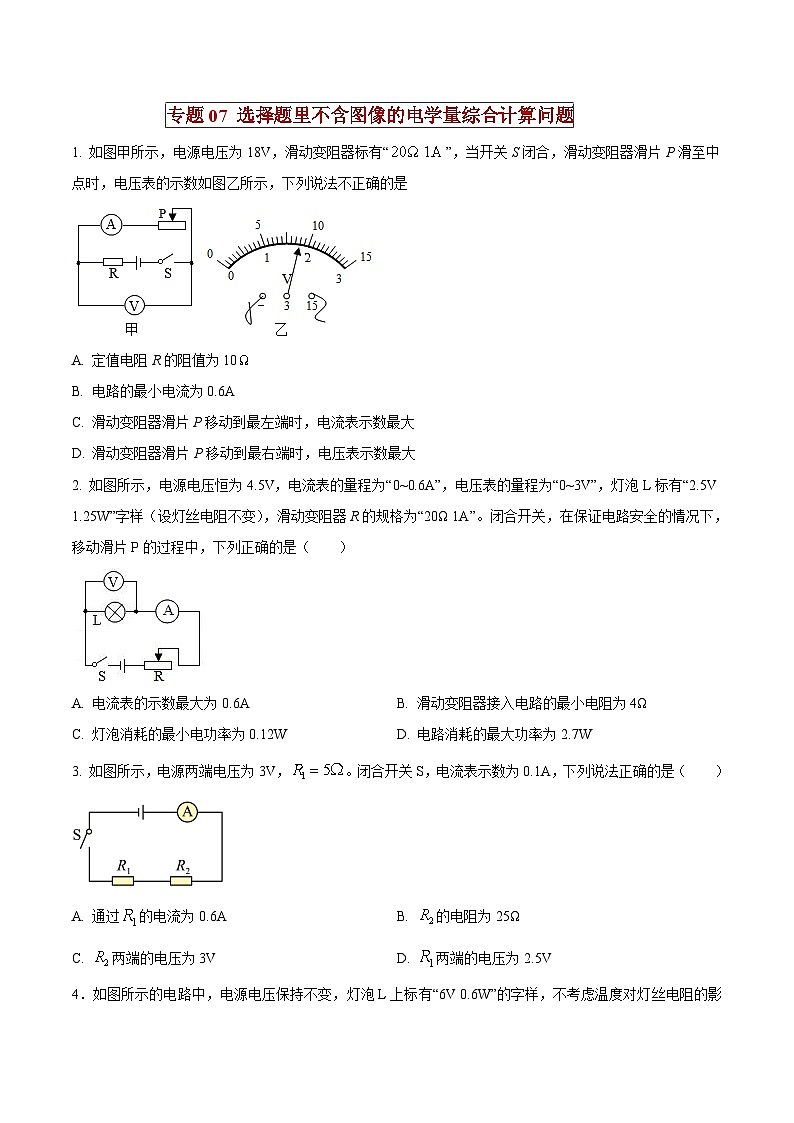

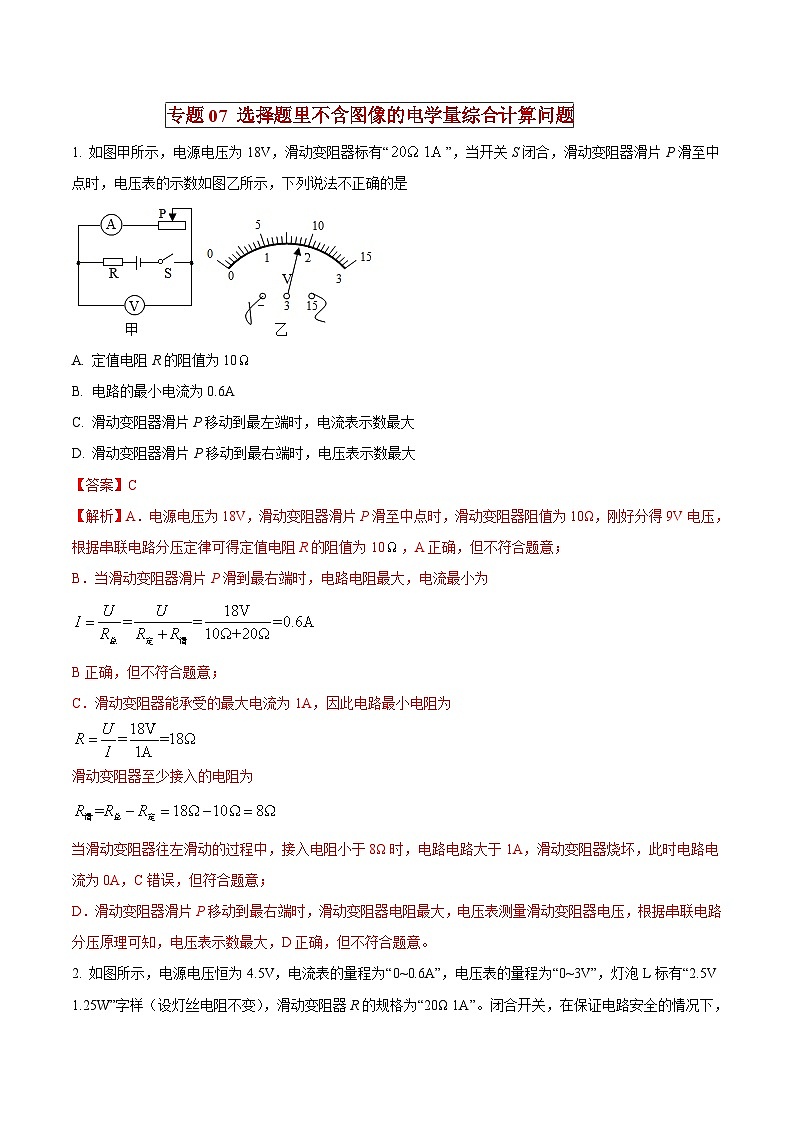

中考物理二轮复习压轴题精练专题07 选择题里不含图像的电学量综合计算问题（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴题精练专题07 选择题里不含图像的电学量综合计算问题（2份，原卷版+解析版），文件包含中考物理二轮复习压轴题精练专题07选择题里不含图像的电学量综合计算问题原卷版docx、中考物理二轮复习压轴题精练专题07选择题里不含图像的电学量综合计算问题解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

A. 定值电阻R的阻值为10
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大

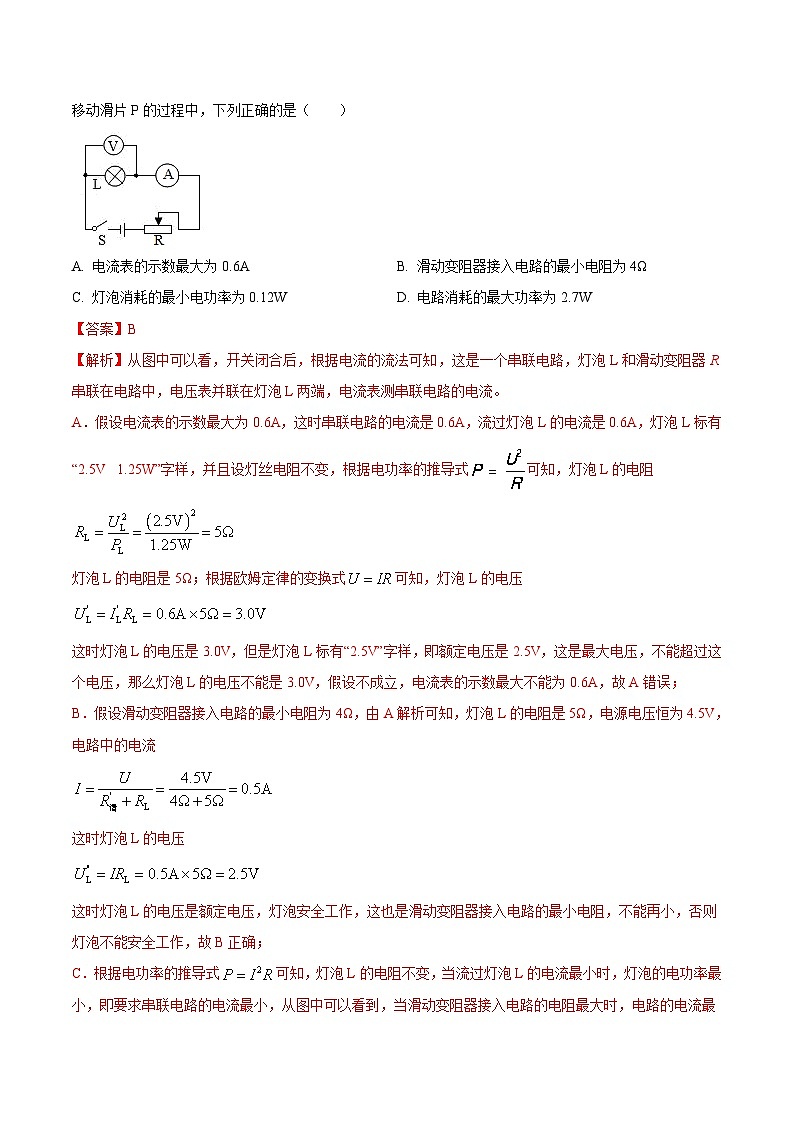

2. 如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A. 电流表的示数最大为0.6AB. 滑动变阻器接入电路的最小电阻为4Ω
C. 灯泡消耗的最小电功率为0.12WD. 电路消耗的最大功率为2.7W

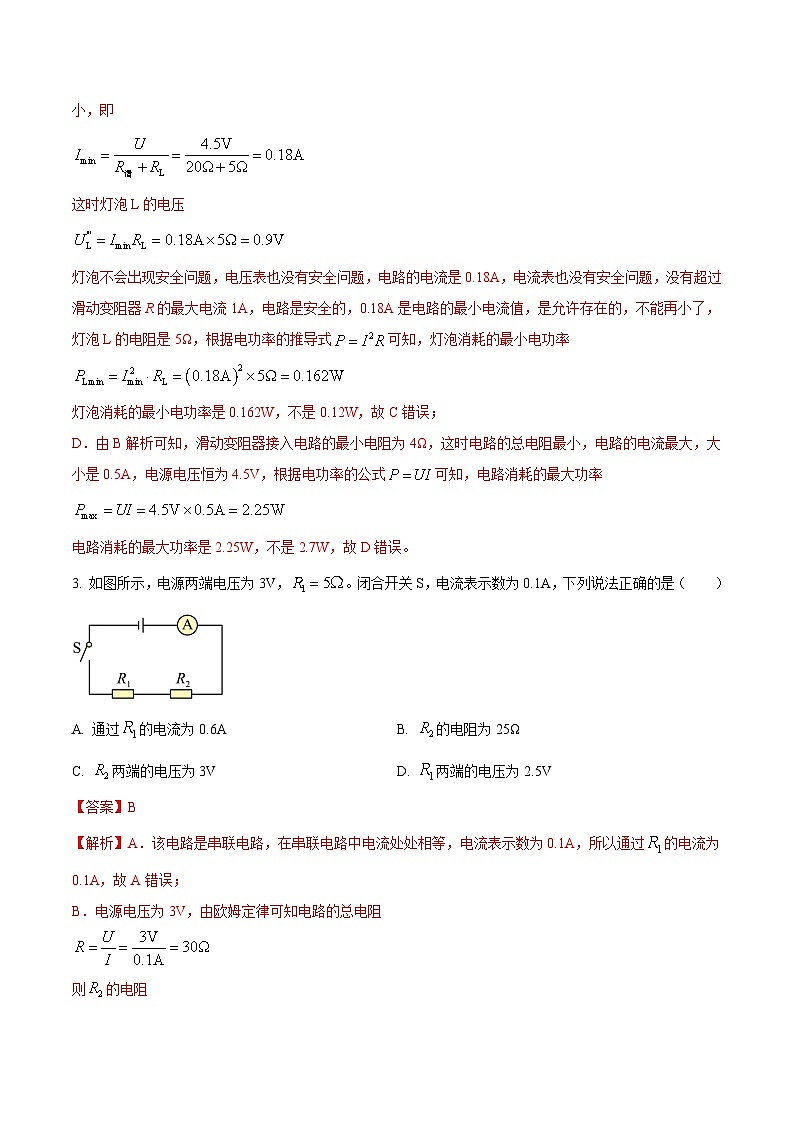

3. 如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A. 通过的电流为0.6AB. 的电阻为25Ω
C. 两端的电压为3VD. 两端的电压为2.5V
4．如图所示的电路中，电源电压保持不变，灯泡L上标有“6V 0.6W”的字样，不考虑温度对灯丝电阻的影响。闭合开关S，当滑动变阻器的滑片P移动到中点时，灯泡L正常发光，电压表示数为4V；当滑片P移到阻值最大处时，灯泡L与滑动变阻器的电功率之比为（ ）
A．3：4B．4：3C．3：2D．2：3
5．如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器R2规格为“50Ω 0.5A”。滑片P在中点时，电流表示数为0.2A，电压表示数为5V．下列说法中正确的有（ ）
A．定值电阻R1为5Ω
B．如果出现电压表示数为6V，可能是R1断路
C．滑动变阻器阻值可调节范围为7Ω～50Ω
D．R2的功率占电路总功率的比值最小时，电流表示数为0.6A
6．如图所示，电源电压为6V保持不变，电阻R1的阻值为5Ω，滑动变阻器上标有“10Ω 1A”的字样。在元件安全的情况下，移动滑动变阻器滑片P过程中，则（ ）
A．R1的功率范围5W～0.8WB．R1的功率范围7.2W～0.8W
C．R2的最大功率是1.8WD．R2的最大功率为1.6W
7. 如图所示电源电压不变,当开关S1闭合、S2断开时,电流表的示数为0.4 A;当S1和S2都闭合时,电流表的示数为1.6 A,则电阻R1与R2的比值为（ ）
A. 1∶2B. 2∶1
C. 1∶3D. 3∶1

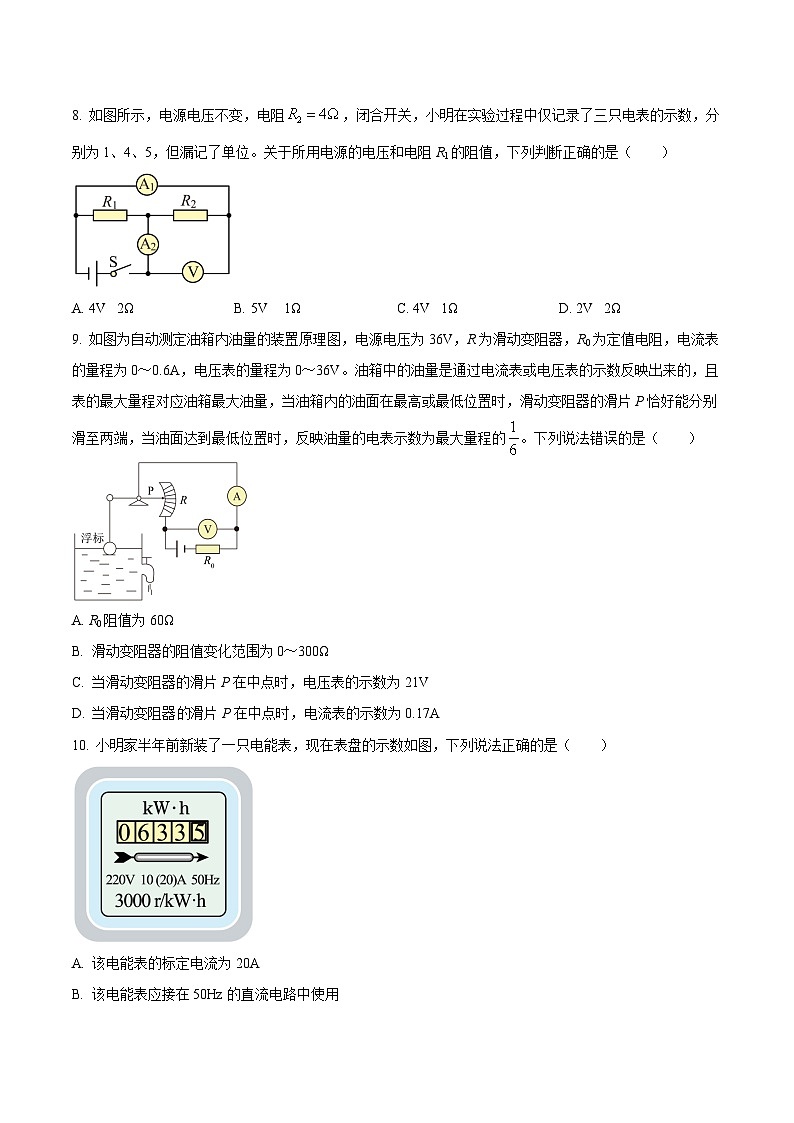

8. 如图所示，电源电压不变，电阻，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（ ）
A. 4V 2ΩB. 5V 1ΩC. 4V 1ΩD. 2V 2Ω
9. 如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（ ）
A. R0阻值为60Ω
B. 滑动变阻器的阻值变化范围为0～300Ω
C. 当滑动变阻器的滑片P在中点时，电压表的示数为21V
D. 当滑动变阻器滑片P在中点时，电流表的示数为0.17A
10. 小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（ ）
A. 该电能表的标定电流为20A
B. 该电能表应接在50Hz的直流电路中使用
C. 小明家每消耗1度电，铝盘转动3000转
D. 小明家半年内的用电量是6335kW·h
11.测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）
A. 有人通过，的电流变小B. 有人通过，电路总功率变小
C. 无人通过，R的阻值为25ΩD. 无人通过，的功率为0.2W
12.现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的
是（ ）
A. 通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少
B. 通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快
C. 两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少
D. 两只灯泡并联工作时，干路中允许通过的最大电流为1A
13. 如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（ ）
电源电压为3V
B. 电阻箱R1的最大阻值为40Ω
C. 前后两次电路总功率变化了0.45W
D. 为保证电路安全，电流表量程不能选0~0.6A
14. 如图所示电路，电源电压恒为6V，小灯泡L上标有“4.5V 0.3A”字样（忽略温度对灯丝电阻的影响），电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，滑动变阻器R规格为“30Ω 1A”。闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 小灯泡的最大电功率是1.35W
B. 滑动变阻器连入电路的阻值变化范围是15Ω~30Ω
C. 电压表的示数变化范围是2V~3V
D. 该电路的最大总功率是1.2W
15. 如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（ ）
A. 两电阻的阻值之比为R1：R2=2： 1
B. 两图中电源的电压之比为U1： U2=3：2
C. 两图中流过R2的电流之比为I2甲：I2乙 =3：2
D. 两图电路消耗的总功率之比为P甲：P乙=2： 1
16. 图所示电路中，电源电压不变，小灯泡L上标有“12V 12W”字样，滑动变阻器R0的最大阻值为20Ω，a、b为电流表、电压表其中之一，且不相同。只闭合开关S1，滑片P置于左端，电流表示数为1A；再闭合开关S2、S3，移动滑片P，电流表示数始终为1A。已知灯泡电阻随温度升高而增大。下列说法正确的是（ ）
A. a为电压表
B. 电源电压为12V
C. 只闭台开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12Ω
D. 将a与R0互换，开关均闭台，移动滑片P，滑动变阻器功率的最小值为7.2W
17. 如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是（ ）
A. 通过R0的电流是1.2AB. R0的阻值是5Ω
C. 当R为20Ω时，其电功率是7.2WD. 当R为30Ω时，电路总功率是8.4W
18. 如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。在保证各电路元件安全使用的情况下，下列说法正确的是（ ）
A. 电流表示数的最小值为0.08A
B. 电压表的示数变化范围为0~15V
C. 滑动变阻器的阻值变化范围为20~125Ω
D. 整个电路总功率的最大值为10.8W
19. 如图所示，电源电压保持不变，滑动变阻器标有“ ”，定值电阻阻值为，小灯泡标有“ ”，电流表的量程为。不考虑灯丝电阻的变化，只闭合，滑片移到的中点时，小灯泡恰好正常发光。在保证电路安全的前提下，下列说法错误的是（ ）
A. 小灯泡的电阻为B. 电源电压为
C. 小灯泡发光最暗时的功率约为1.4WD. 电路消耗总功率的最小值与最大值之比是1：8
20. 如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（ ）
①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A. ①②B. ①②④C. ①③④D. ①②③④
21. 如图所示，电源电压为4.5V保持不变，电压表的量程为，电流表的量程为，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）
A. 小灯泡的电阻为2Ω
B. 电流表的示数变化范围是
C. 滑动变阻器允许调节的阻值范围是
D. 电路消耗的最大总功率为2.7W
