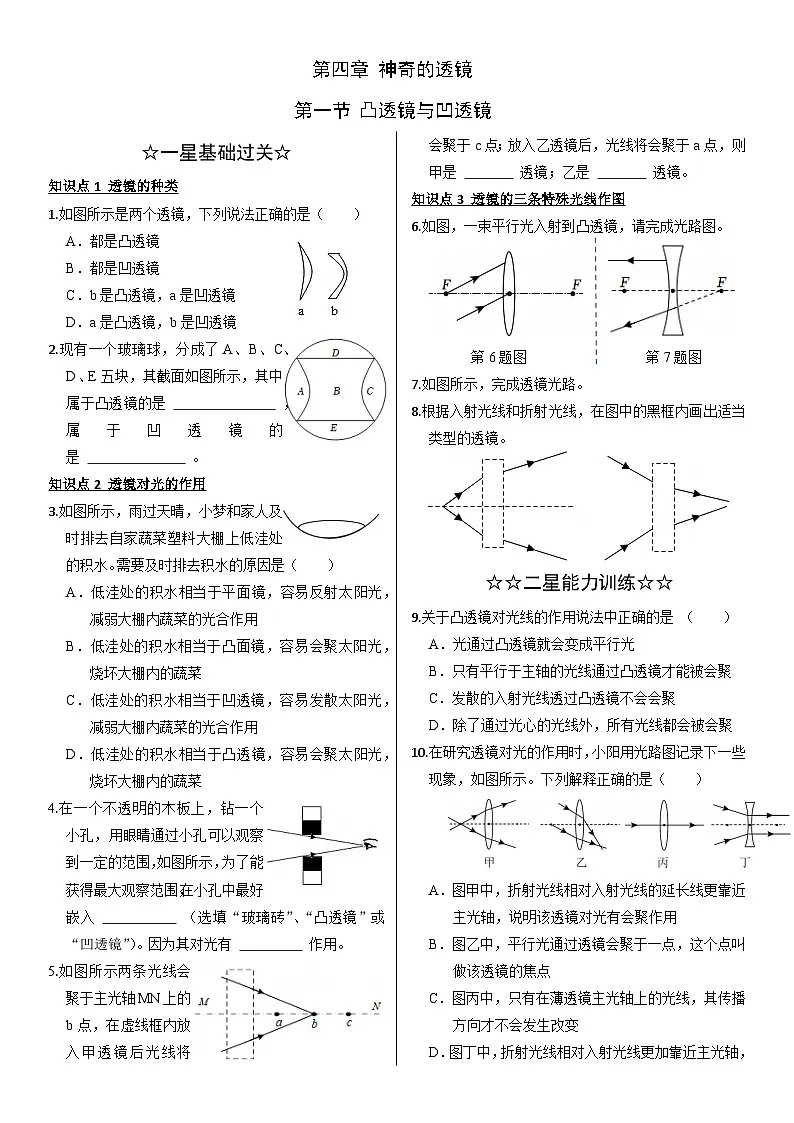

沪科版（2024）八年级全册（2024）凸透镜与凹透镜测试题

这是一份沪科版（2024）八年级全册（2024）凸透镜与凹透镜测试题，共4页。试卷主要包含了如图所示，完成透镜光路等内容，欢迎下载使用。
☆一星基础过关☆
知识点1 透镜的种类
1.如图所示是两个透镜，下列说法正确的是（ ）
A．都是凸透镜
B．都是凹透镜
C．b是凸透镜，a是凹透镜
D．a是凸透镜，b是凹透镜
2.现有一个玻璃球，分成了A、B、C、D、E五块，其截面如图所示，其中属于凸透镜的是 ，属于凹透镜的是 。
知识点2 透镜对光的作用
3.如图所示，雨过天晴，小梦和家人及时排去自家蔬菜塑料大棚上低洼处的积水。需要及时排去积水的原因是（ ）
A．低洼处的积水相当于平面镜，容易反射太阳光，减弱大棚内蔬菜的光合作用
B．低洼处的积水相当于凸面镜，容易会聚太阳光，烧坏大棚内的蔬菜
C．低洼处的积水相当于凹透镜，容易发散太阳光，减弱大棚内蔬菜的光合作用
D．低洼处的积水相当于凸透镜，容易会聚太阳光，烧坏大棚内的蔬菜
4.在一个不透明的木板上，钻一个小孔，用眼睛通过小孔可以观察到一定的范围，如图所示，为了能获得最大观察范围，在小孔中最好嵌入 （选填“玻璃砖”、“凸透镜”或“凹透镜”）。因为其对光有 作用。
5.如图所示两条光线会聚于主光轴MN上的b点，在虚线框内放入甲透镜后光线将会聚于c点；放入乙透镜后，光线将会聚于a点，则甲是 透镜；乙是 透镜。
知识点3 透镜的三条特殊光线作图
6.如图，一束平行光入射到凸透镜，请完成光路图。

第6题图 第7题图
7.如图所示，完成透镜光路。
8.根据入射光线和折射光线，在图中的黑框内画出适当类型的透镜。
☆☆二星能力训练☆☆
9.关于凸透镜对光线的作用说法中正确的是 （ ）
A．光通过凸透镜就会变成平行光
B．只有平行于主轴的光线通过凸透镜才能被会聚
C．发散的入射光线透过凸透镜不会会聚
D．除了通过光心的光线外，所有光线都会被会聚
10.在研究透镜对光的作用时，小阳用光路图记录下一些现象，如图所示。下列解释正确的是（ ）
A．图甲中，折射光线相对入射光线的延长线更靠近主光轴，说明该透镜对光有会聚作用
B．图乙中，平行光通过透镜会聚于一点，这个点叫做该透镜的焦点
C．图丙中，只有在薄透镜主光轴上的光线，其传播方向才不会发生改变
D．图丁中，折射光线相对入射光线更加靠近主光轴，说明该透镜对光有会聚作用

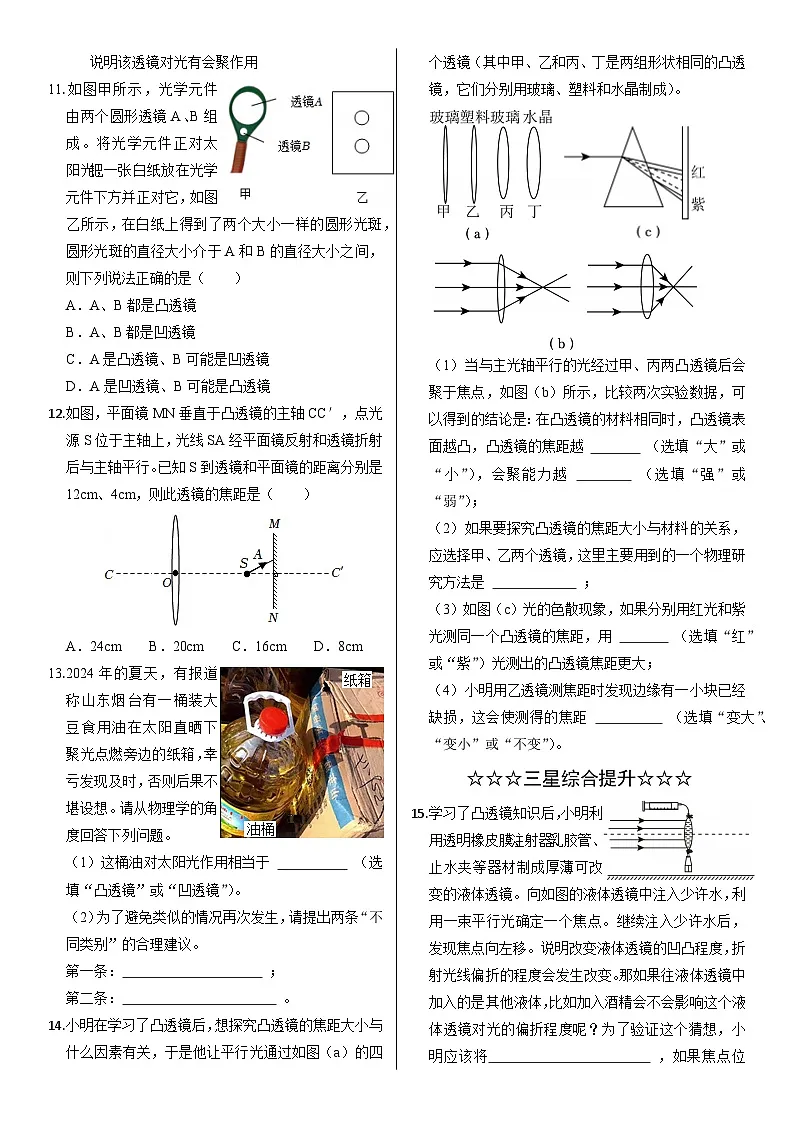

11.如图甲所示，光学元件由两个圆形透镜A、B组成。将光学元件正对太阳光，把一张白纸放在光学元件下方并正对它，如图乙所示，在白纸上得到了两个大小一样的圆形光斑，圆形光斑的直径大小介于A和B的直径大小之间，则下列说法正确的是（ ）
A．A、B都是凸透镜
B．A、B都是凹透镜
C．A是凸透镜、B可能是凹透镜
D．A是凹透镜、B可能是凸透镜
12.如图，平面镜MN垂直于凸透镜的主轴CC′，点光源S位于主轴上，光线SA经平面镜反射和透镜折射后与主轴平行。已知S到透镜和平面镜的距离分别是12cm、4cm，则此透镜的焦距是（ ）
A．24cm B．20cm C．16cm D．8cm
13.2024年的夏天，有报道称山东烟台有一桶装大豆食用油在太阳直晒下聚光点燃旁边的纸箱，幸亏发现及时，否则后果不堪设想。请从物理学的角度回答下列问题。
（1）这桶油对太阳光作用相当于 （选填“凸透镜”或“凹透镜”）。
（2）为了避免类似的情况再次发生，请提出两条“不同类别”的合理建议。
第一条： ；
第二条： 。
14.小明在学习了凸透镜后，想探究凸透镜的焦距大小与什么因素有关，于是他让平行光通过如图（a）的四个透镜（其中甲、乙和丙、丁是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制成）。
（1）当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点，如图（b）所示，比较两次实验数据，可以得到的结论是：在凸透镜的材料相同时，凸透镜表面越凸，凸透镜的焦距越 （选填“大”或“小”），会聚能力越 （选填“强”或“弱”）；
（2）如果要探究凸透镜的焦距大小与材料的关系，应选择甲、乙两个透镜，这里主要用到的一个物理研究方法是 ；
（3）如图（c）光的色散现象，如果分别用红光和紫光测同一个凸透镜的焦距，用 （选填“红”或“紫”）光测出的凸透镜焦距更大；
（4）小明用乙透镜测焦距时发现边缘有一小块已经缺损，这会使测得的焦距 （选填“变大”、“变小”或“不变”）。
☆☆☆三星综合提升☆☆☆
15.学习了凸透镜知识后，小明利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成厚薄可改变的液体透镜。向如图的液体透镜中注入少许水，利用一束平行光确定一个焦点。继续注入少许水后，发现焦点向左移。说明改变液体透镜的凹凸程度，折射光线偏折的程度会发生改变。那如果往液体透镜中加入的是其他液体，比如加入酒精会不会影响这个液体透镜对光的偏折程度呢？为了验证这个猜想，小明应该将 ，如果焦点位置 ，可以说明液体透镜对光的偏折程度与液体种类有关。
4.1答案
1.【答案】D
【解答】解：a中间厚、边缘薄是凸透镜；b中间薄、边缘厚是凹透镜，故ABC错误，D正确。
故选：D。
2.【答案】A、C、D、E；B。
【解答】解：A、C、D、E中间比边缘厚，故是凸透镜；B中间比边缘薄故是凹透镜。
3.【答案】D
【解答】解：下雨后，在塑料棚上的积水就像一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，可能会把蔬菜烧坏，其它未照到的蔬菜光照又不足，所以雨过天晴后，要将塑料棚上的积水放掉。
故选：D。
4.【答案】凹透镜；发散。
【解答】解：为了能获得最大观察范围，在小孔中最好嵌入凹透镜，因为其对光有发散作用。
5.【答案】凹；凸。
【解答】解：由图知，光会聚于b点；光经过甲透镜后会聚在右侧的c点，折射光线与原来的入射光线相比，更远离主光轴，说明甲透镜对光线有发散作用，是凹透镜；经过乙透镜后会聚在左侧的a点，折射光线与原来的入射光线相比，更靠近主光轴，说明乙透镜对光线有会聚作用，是凸透镜。
6.【答案】见解析答图
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线传播方向不改变，如图所示：
7.【答案】见解析答图
【解答】解：指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；如图所示：
8.【答案】见解析答图
【解答】解：左图中入射的光线经透镜折射后变得会聚，因此该透镜对光线起会聚作用，为凸透镜，
右图中光线经透镜折射后变得发散，因此该透镜对光线起发散作用，为凹透镜，如图所示：
9.【答案】D
【解答】解：凸透镜的会聚作用不仅体现在对平行光的会聚作用上，对于发散的光线和会聚的光线都有会聚的作用，具体的表现是光线通过凸透镜之后光圈会变小；
故选：D。
10.【答案】A
【解答】解：A．折射光线相对入射光线的延长线更靠近主光轴，说明透镜有会聚光线的作用，则图甲为会聚透镜（凸透镜），故A正确；
B．图乙中，平行于主光轴的光线通过凸透镜会聚于一点，这个点即为透镜的焦点，故B错误；
C．不管是凸透镜还是凹透镜，凡是过透镜光心的光线，光的传播方向都不会发生改变，故C错误；
D．图丁折射光线相对入射光线更加远离主光轴，折射光线的偏折说明该透镜对光有发散作用，故为发散透镜（凹透镜），故D错误。
故选：A。
11.【答案】C
【解答】解：在白纸上得到了两个大小一样的圆形光斑，圆形光斑的直径大小介于A和B的直径大小之间，这说明透镜A对光线具有会聚作用，则A是凸透镜；B对光线具有发散作用，B可能是凹透镜。
故选：C。
12.【答案】B
【解答】解：如图，平面镜MN垂直于凸透镜的主轴CC′，点光源S位于主轴上，光线SA经平面镜反射和透镜折射后与主轴平行，则反射光线的反向延长线经过凸透镜的焦点，而反射光线的反射延长线也经过发光点在平面镜的像点。已知S到透镜和平面镜的距离分别是12cm、4cm，此时，像点距平面镜的距离为4cm，则此透镜的焦距是f＝12cm+4cm+4cm＝20cm。故B符合题意，ACD不符合题意。
故选：B。
13.【答案】（1）凸透镜；（2）选用不透明的容器来装食用油；将食用油存放在阴凉、通风且远离易燃物的地方。
【解答】解：（1）由题知，油桶具有中间厚、边缘薄的特点，从而构建凸透镜模型；
（2）选用不透明的容器来装食用油；将食用油存放在阴凉、通风且远离易燃物的地方。
14.【答案】（1）小；强；（2）控制变量法；（3）红；（4）不变。
【解答】解：（1）如图（b）所示，比较两次实验数据，可以得到的结论是：在凸透镜的材料相同时，凸透镜表面越凸，凸透镜的焦距越短，会聚能力越强；
（2）如果要探究凸透镜的焦距大小与材料的关系，应选择两个凸透镜球形表面弯曲程度相同，而材料不同，应选择甲、乙（或丙、丁）两个凸透镜，这里主要用到的一个物理研究方法是控制变量法；
（3）根据三棱镜对光线的偏折，由图丙丁可以得出，红光被偏折的程度小，紫光被偏折的程度大，当红光和紫光分别平行射向相同的凸透镜时，红光的会聚点，也就是红光的焦点距离透镜远，而紫光的焦点离透镜近，所以红光的焦距大；
（4）小明用乙透镜测焦距时发现边缘有一小块已经缺损，光的会聚点不变，只是会聚的光线变少，则测得的焦距不变。
15.【答案】水换成同体积的酒精；发生改变。
【解答】解：将透镜中的水换成酒精，且保持液体透镜的凹凸程度相同，利用一束平行光确定焦点位置，如果发生了改变，说明液体透镜对光的偏折程度与液体种类有关。
