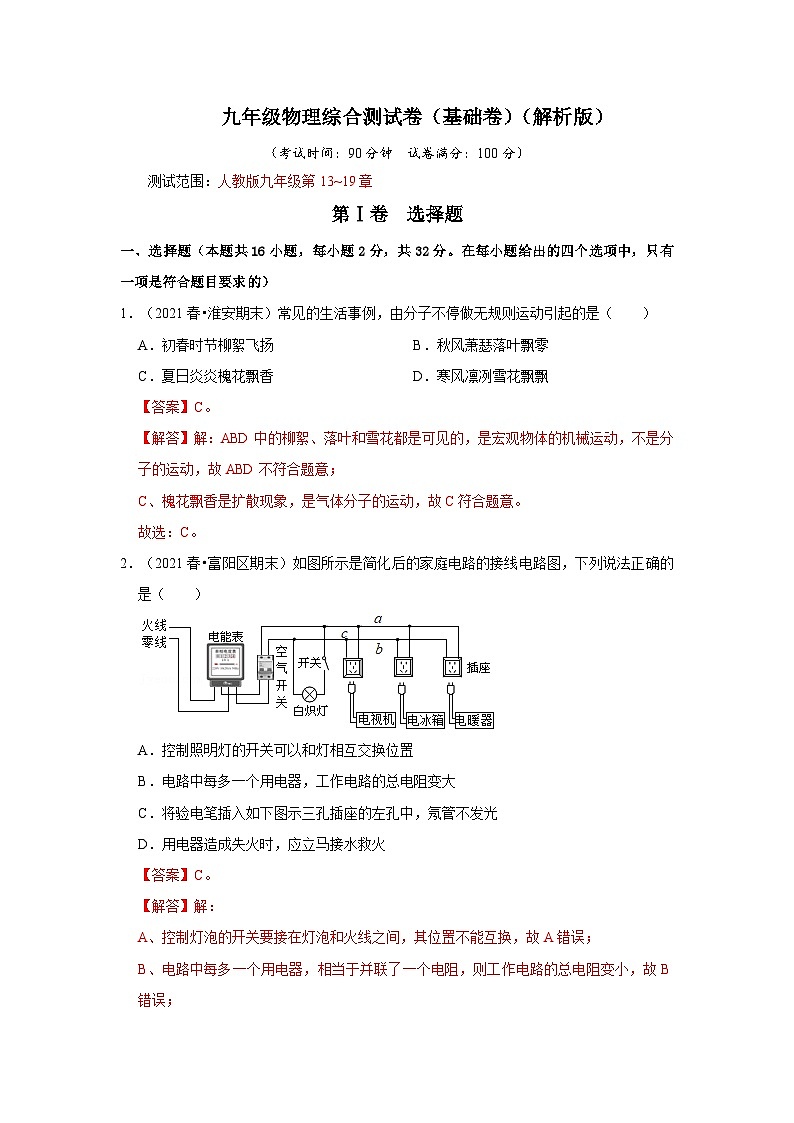

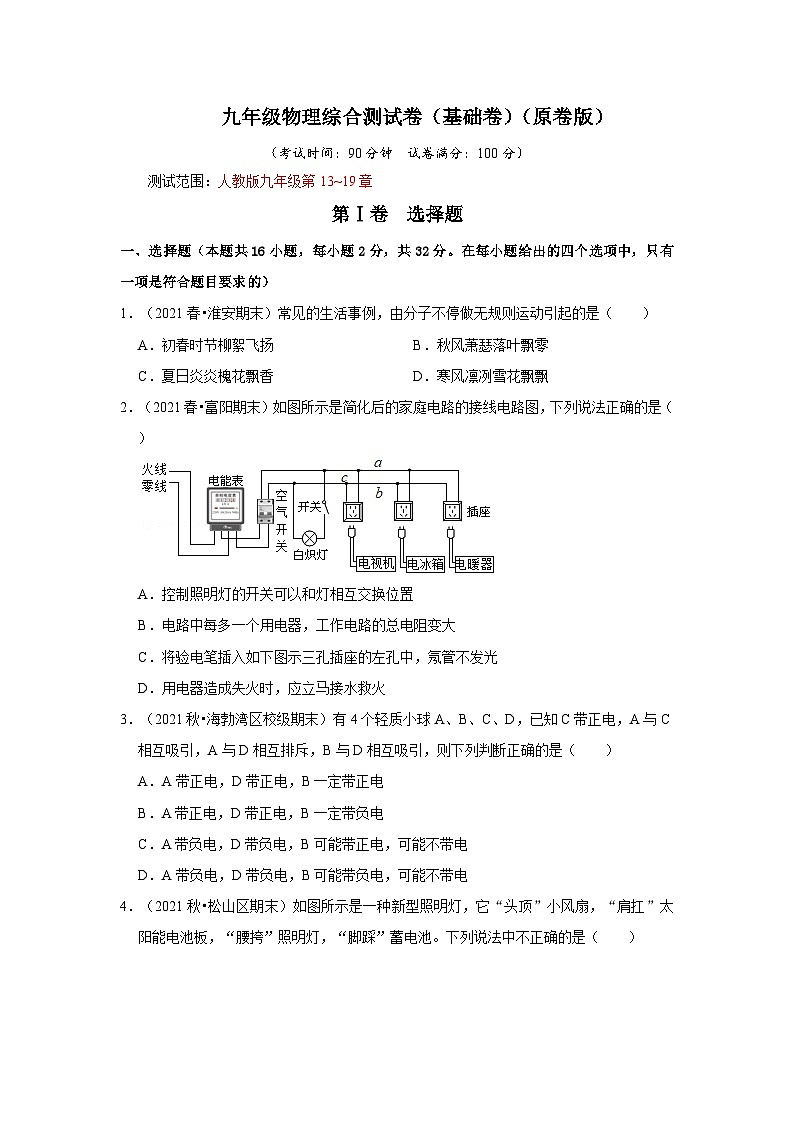

（人教版）九年级物理上册期末复习综合测试卷（基础卷）（2份，原卷版+解析版）

这是一份（人教版）九年级物理上册期末复习综合测试卷（基础卷）（2份，原卷版+解析版），文件包含人教版九年级上册期末复习综合测试卷基础卷原卷版docx、人教版九年级上册期末复习综合测试卷基础卷解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
测试范围：人教版九年级第13~19章
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2021春•淮安期末）常见的生活事例，由分子不停做无规则运动引起的是（ ）
A．初春时节柳絮飞扬B．秋风萧瑟落叶飘零
C．夏日炎炎槐花飘香D．寒风凛冽雪花飘飘
【答案】C。
【解答】解：ABD中的柳絮、落叶和雪花都是可见的，是宏观物体的机械运动，不是分子的运动，故ABD不符合题意；
C、槐花飘香是扩散现象，是气体分子的运动，故C符合题意。
故选：C。
2．（2021春•富阳区期末）如图所示是简化后的家庭电路的接线电路图，下列说法正确的是（ ）
A．控制照明灯的开关可以和灯相互交换位置
B．电路中每多一个用电器，工作电路的总电阻变大
C．将验电笔插入如下图示三孔插座的左孔中，氖管不发光
D．用电器造成失火时，应立马接水救火
【答案】C。
【解答】解：
A、控制灯泡的开关要接在灯泡和火线之间，其位置不能互换，故A错误；
B、电路中每多一个用电器，相当于并联了一个电阻，则工作电路的总电阻变小，故B错误；

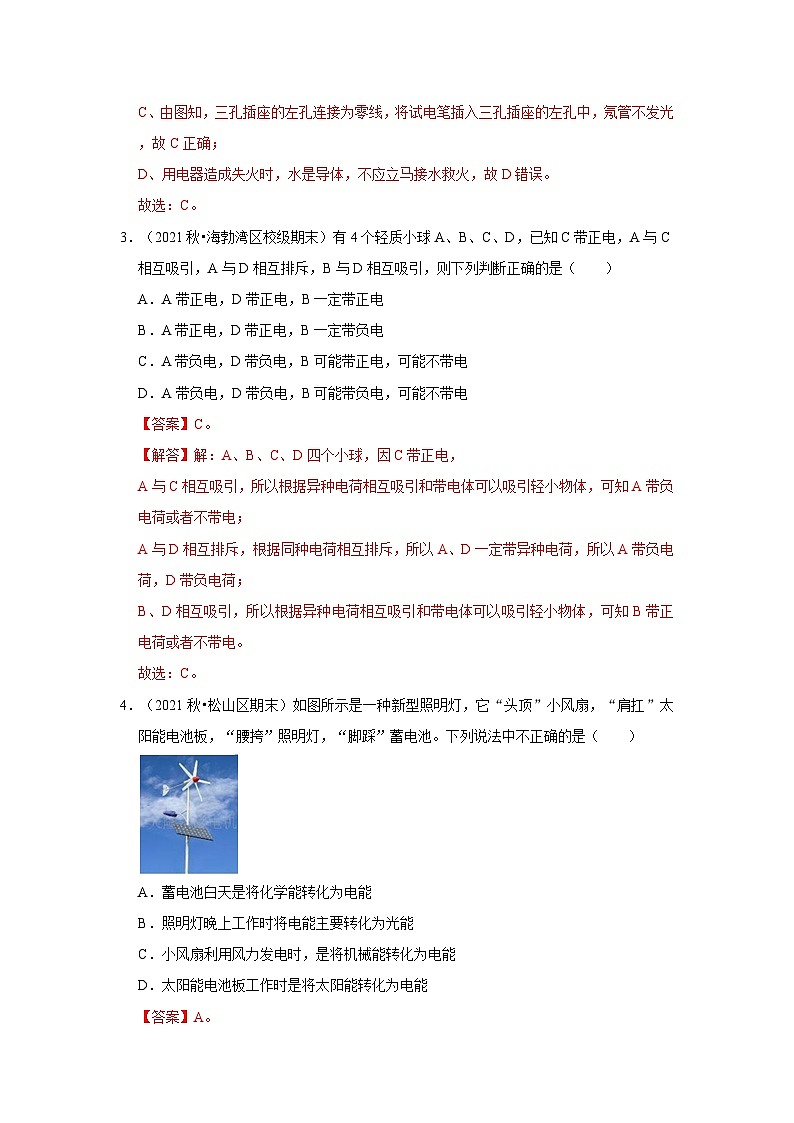

C、由图知，三孔插座的左孔连接为零线，将试电笔插入三孔插座的左孔中，氖管不发光，故C正确；
D、用电器造成失火时，水是导体，不应立马接水救火，故D错误。
故选：C。
3．（2021秋•海勃湾区校级期末）有4个轻质小球A、B、C、D，已知C带正电，A与C相互吸引，A与D相互排斥，B与D相互吸引，则下列判断正确的是（ ）
A．A带正电，D带正电，B一定带正电
B．A带正电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，可能不带电
D．A带负电，D带负电，B可能带负电，可能不带电
【答案】C。
【解答】解：A、B、C、D四个小球，因C带正电，
A与C相互吸引，所以根据异种电荷相互吸引和带电体可以吸引轻小物体，可知A带负电荷或者不带电；
A与D相互排斥，根据同种电荷相互排斥，所以A、D一定带异种电荷，所以A带负电荷，D带负电荷；
B、D相互吸引，所以根据异种电荷相互吸引和带电体可以吸引轻小物体，可知B带正电荷或者不带电。
故选：C。
4．（2021秋•松山区期末）如图所示是一种新型照明灯，它“头顶”小风扇，“肩扛”太阳能电池板，“腰挎”照明灯，“脚踩”蓄电池。下列说法中不正确的是（ ）

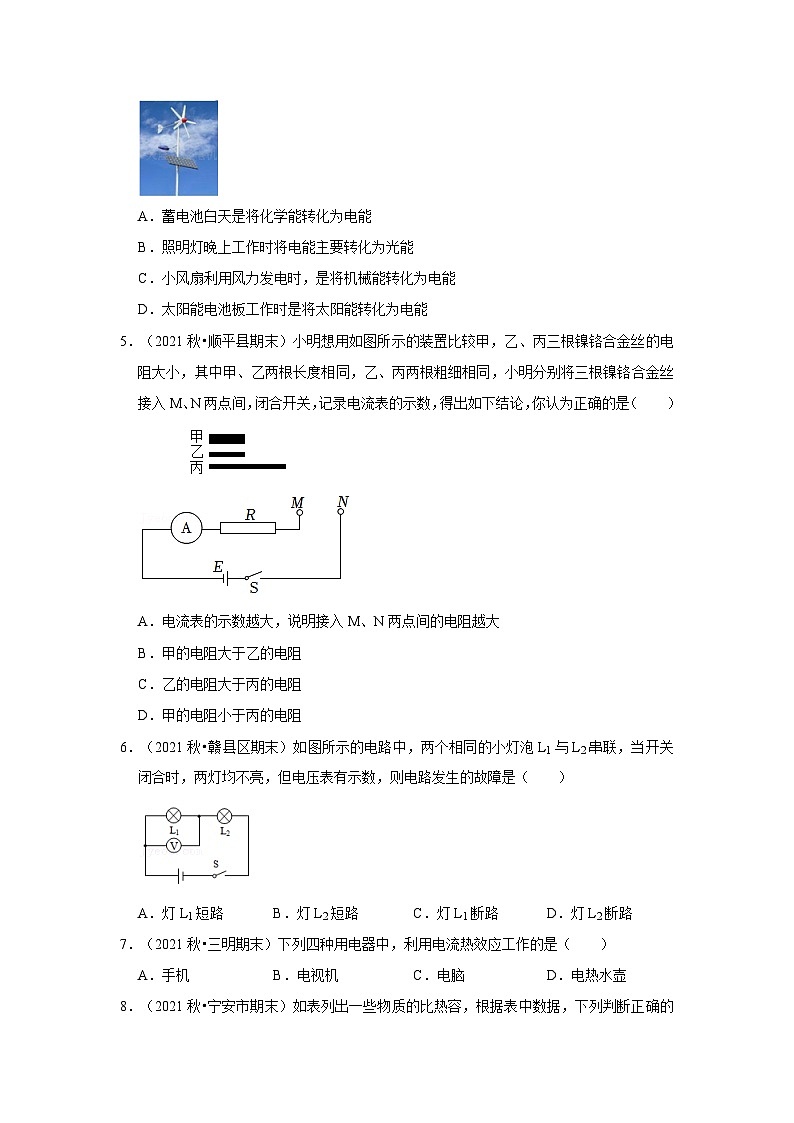

A．蓄电池白天是将化学能转化为电能
B．照明灯晚上工作时将电能主要转化为光能
C．小风扇利用风力发电时，是将机械能转化为电能
D．太阳能电池板工作时是将太阳能转化为电能
【答案】A。

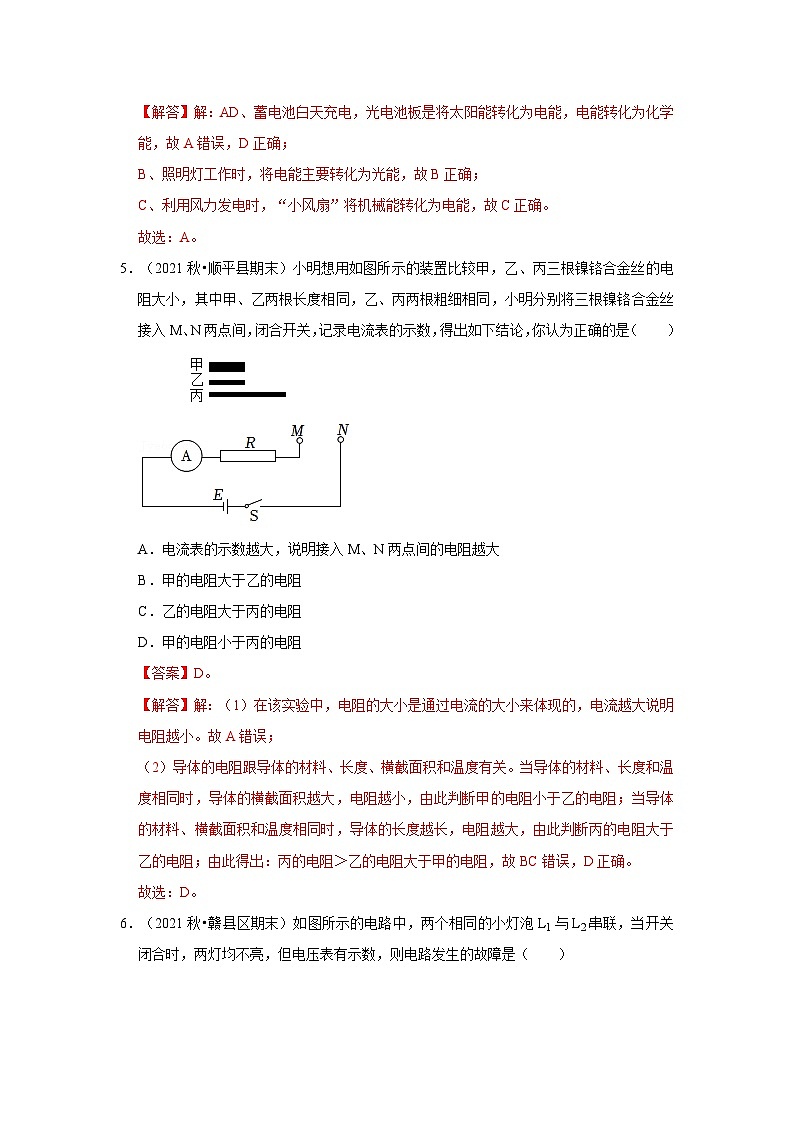

【解答】解：AD、蓄电池白天充电，光电池板是将太阳能转化为电能，电能转化为化学能，故A错误，D正确；
B、照明灯工作时，将电能主要转化为光能，故B正确；
C、利用风力发电时，“小风扇”将机械能转化为电能，故C正确。
故选：A。
5．（2021秋•顺平县期末）小明想用如图所示的装置比较甲，乙、丙三根镍铬合金丝的电阻大小，其中甲、乙两根长度相同，乙、丙两根粗细相同，小明分别将三根镍铬合金丝接入M、N两点间，闭合开关，记录电流表的示数，得出如下结论，你认为正确的是（ ）
A．电流表的示数越大，说明接入M、N两点间的电阻越大
B．甲的电阻大于乙的电阻
C．乙的电阻大于丙的电阻
D．甲的电阻小于丙的电阻
【答案】D。
【解答】解：（1）在该实验中，电阻的大小是通过电流的大小来体现的，电流越大说明电阻越小。故A错误；
（2）导体的电阻跟导体的材料、长度、横截面积和温度有关。当导体的材料、长度和温度相同时，导体的横截面积越大，电阻越小，由此判断甲的电阻小于乙的电阻；当导体的材料、横截面积和温度相同时，导体的长度越长，电阻越大，由此判断丙的电阻大于乙的电阻；由此得出：丙的电阻＞乙的电阻大于甲的电阻，故BC错误，D正确。
故选：D。
6．（2021秋•赣县区期末）如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，两灯均不亮，但电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
【答案】C。
【解答】解：根据电路图可知，两灯串联，电压表测量灯泡L1两端的电压；
当开关闭合时，两灯均不亮，这说明电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的，所以故障是灯L1断路。
故选：C。
7．（2021秋•三明期末）下列四种用电器中，利用电流热效应工作的是（ ）
A．手机B．电视机C．电脑D．电热水壶
【答案】D。
【解答】解：
ABC、手机、电视机、电脑工作时主要将电能转化为声能和光能，不是利用电流的热效应工作的，故ABC不符合题意；
D、电热水壶工作时将电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选：D。

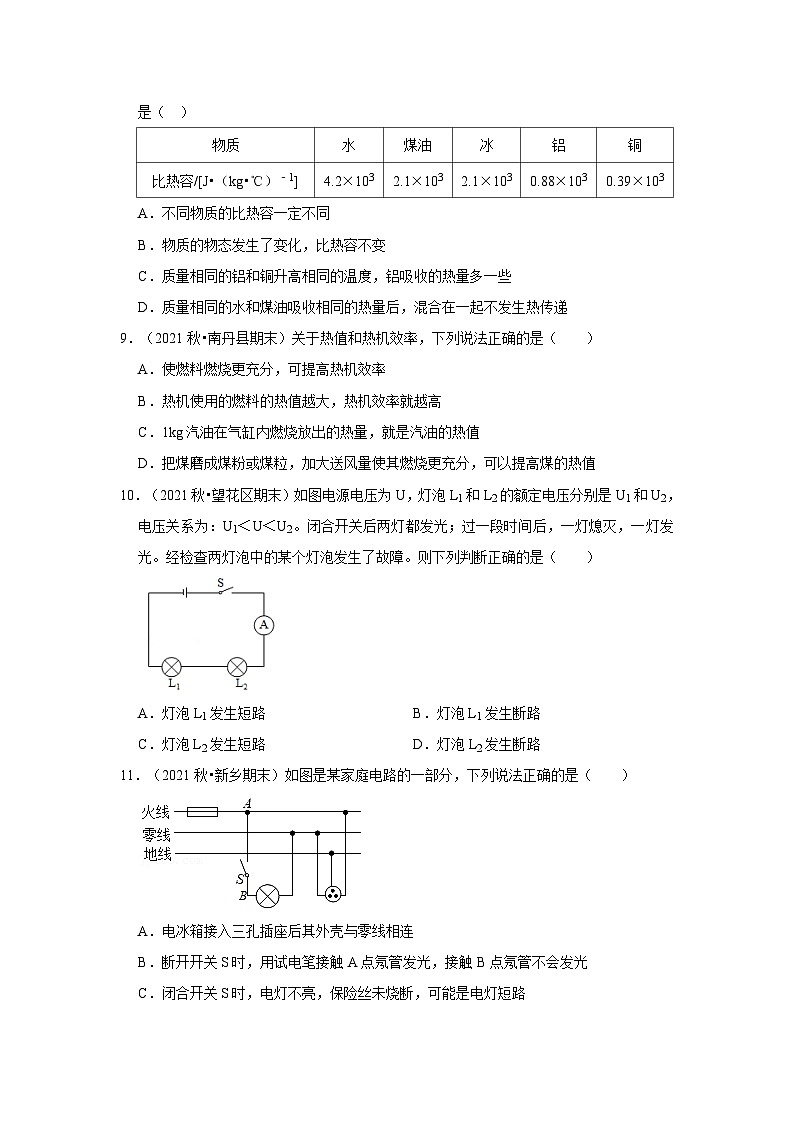

8．（2021秋•宁安市期末）如表列出一些物质的比热容，根据表中数据，下列判断正确的是（ ）
A．不同物质的比热容一定不同
B．物质的物态发生了变化，比热容不变
C．质量相同的铝和铜升高相同的温度，铝吸收的热量多一些
D．质量相同的水和煤油吸收相同的热量后，混合在一起不发生热传递
【答案】C。
【解答】解：A、由表可知煤油和冰的比热容相同，因此不同物质的比热容可能相同，故A错误；
B、比热容是物质的一种特性，与物质的种类和状态有关，因此物质的物态发生了变化，比热容会改变，故B错误；
C、由表可知铝的比热容大于铜的比热容，根据Q＝cmΔt可知，质量相同的铝和铜升高相同的温度，铝吸收的热量多一些，故C正确；
D、由表可知水和煤油的比热容不同，由Q＝cmΔt可知，质量相同大的水和煤油吸收相同的热量后，水和煤油升高的温度不同，若二者的初温相同，则末温不同，混合在一起就会发生热传递，故D错误。
故选：C。
9．（2021秋•南丹县期末）关于热值和热机效率，下列说法正确的是（ ）
A．使燃料燃烧更充分，可提高热机效率
B．热机使用的燃料的热值越大，热机效率就越高
C．1kg汽油在气缸内燃烧放出的热量，就是汽油的热值
D．把煤磨成煤粉或煤粒，加大送风量使其燃烧更充分，可以提高煤的热值
【答案】A。
【解答】解：A、使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故A正确；
B、热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热值无关，故B错误；
CD、1kg汽油完全燃烧放出的热量叫做汽油的热值，热值是燃料的一种特性，和燃料是否燃烧、是否完全燃烧、燃料的质量等无关，故CD错误。
故选：A。
10．（2021秋•望花区期末）如图电源电压为U，灯泡L1和L2的额定电压分别是U1和U2，电压关系为：U1＜U＜U2。闭合开关后两灯都发光；过一段时间后，一灯熄灭，一灯发光。经检查两灯泡中的某个灯泡发生了故障。则下列判断正确的是（ ）

A．灯泡L1发生短路B．灯泡L1发生断路
C．灯泡L2发生短路D．灯泡L2发生断路
【答案】A。
【解答】解：由电路图可知，两灯泡串联，电流表测量电路电流；
A、若灯泡L1发生短路，则电路为L2的简单电路，灯泡L2两端电压等于电源电压，由于U＜U2，所以灯泡L1不发光，灯泡L2发光，故A正确；
BD、若灯泡L1发生断路或灯泡L2发生断路，则整个电路都不能工作，即两个灯泡均不工作，故BD错误；
C、若灯泡L2发生短路，则电路为L1的简单电路，灯泡L1两端电压等于电源电压，由于U1＜U，所以灯泡L1会被烧坏，烧坏后，两灯泡将都不发光，故C错误。
故选：A。
11．（2021秋•新乡期末）如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
【答案】B。
【解答】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。
故选：B。
12．（2021秋•鸡冠区校级期末）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）

A．6V 1.5VB．7.5V 1.5V
C．1.5V 7.5VD．1.5V 6V
【答案】A。
【解答】解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1＝7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2＝1.5V；
（2）电阻R2的电压U2＝UV1＝1.5V，电阻R1的电压U1＝UV2﹣U2＝7.5V﹣1.5V＝6V；
故选：A。
13．（2021秋•远安县期末）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（ ）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，通过导体的电流与导体两端的电压成正比
D．R1与R2的阻值之比为2：1
【答案】C。
【解答】解：A、电阻是导体阻碍电流的性质，其大小与导体的材料、长度，横截面积以及导体的温度有关，与电压、电流大小无关，故A错误；
B、由图像可知，两个定值电阻R1和R2，通过它们电流都与它们两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论是一样的，故B错误；
C、由图像可知，电阻一定时，通过导体的电流与导体两端的电压成正比，故C正确；
D、由电阻的计算式R＝可得：当I＝0.2A时，U1＝1V，U2＝2V，故R1：R2＝U1：U2＝1：2，故D错误。
故选：C。
14．（2021秋•东明县期末）据如图所示的两盏白炽灯铭牌可知（ ）
A．甲灯一定比乙灯亮
B．正常发光时，甲灯的电阻大于乙灯的电阻
C．正常发光时，甲灯消耗的电功率是乙灯电功率的4倍
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
【答案】C。
【解答】解：A．灯泡的亮暗取决于实际功率的大小，而两灯泡工作时的实际功率未知，所以甲灯不一定比乙灯亮，故A错误；
B．两灯泡正常发光时的电压均为220V，甲灯泡的额定电功率大，由P＝可知，甲灯的电阻较小，故B错误；
C．灯泡正常发光时，P甲＝100W，P乙＝25W，则甲灯的电功率是乙灯电功率的4倍，故C正确；
D．由P＝可知，两灯泡正常发光时消耗的电能不仅与额定功率有关，还与通电时间有关，由于通电时间未知，所以不能确定正常发光时两灯消耗电能的大小关系，故D错误。
故选：C。
15．（2021秋•仓山区校级期末）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（ ）

A．电源电压为6V B．定值电阻R的阻值为4Ω
C．电压表示数范围为0～9V D．滑动变阻器的阻值范围为0～12Ω
【答案】D。
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
A、当滑片位于a端时，接入电路中的电阻为零，此时电压表测电源两端的电压，其示数最大，
由图像可知，电压表的最大示数为9V，即电源的电压U＝9V，故A错误；
B、当滑片位于a端时，由图像可知，电路中的电流Ia＝1.5A，
由I＝可得，定值电阻R的阻值R＝＝＝6Ω，故B错误；
C、根据图2可知电压表的示数范围为3V～9V，故C错误；
D、当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图像可知，电路中的最小电流Ib＝0.5A，R两端的电压UR＝3V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UR＝9V﹣3V＝6V，
则滑动变阻器的最大阻值：
R滑＝＝＝12Ω，
所以，滑动变阻器的阻值范围是0～12Ω，故D正确。
故选：D。
16．（2021秋•绿园区期末）如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（ ）

A．2：5B．5：2C．5：7D．7：5
【答案】A。
【解答】解：（1）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，所以通过两电阻的电流之比I1：I2＝（I乙﹣I甲）：I甲＝（7﹣2）：2＝5：2，
因并联电路中各支路两端的电压相等，
所以由欧姆定律可得：两电阻的阻值之比：；
（2）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测量电源电压，乙电压表测量R2两端的电压，
因串联电路电流处处相等，所以R1与R2消耗的功率之比：。
故选：A。
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题3分，共18分）
17．（2021秋•长沙期末）如图甲所示，两个铅柱没有被重物拉开，说明铅柱的分子之间存在 引力 ；如图乙所示，切割机切割钢筋时冒出许多“火花”，同时切割片也会迅速“发烫”，这一过程是通过 做功 的方式增大了切割片的内能。

【答案】引力；做功。
【解答】解：（1）图甲中，两个铅柱没有被重物拉开，说明铅柱的分子之间存在引力；
（2）切割机切割钢筋时，切割片克服摩擦做功，机械能转化为内能，使切割片的内能增加、温度升高，是通过做功途径改变物体内能的。
故答案为：引力；做功。
18．（2021秋•兰州期末）在家庭电路中，各用电器之间是 并联 （选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 短路 （选填“短路”或“断路”）。
【答案】并联；短路。
【解答】解：
（1）在家庭电路中，各用电器之间是并联的，这样各家用电器都能正常工作，并且互不影响；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，说明刚插入插头时，电路中的电流特别大，发生了短路现象，所以故障是电热水壶插头内部短路。
故答案为：并联；短路。
19．（2021秋•绥棱县校级期末）50g的干木材完全燃烧时，放出6×105J的热量，干木材的热值是 1.2×107 J/kg，如果没有完全燃烧，它的热值将 不变 （填“变大”、“变小”或“不变”）
【答案】1.2×107；不变。
【解答】解：由Q放＝mq得干木材的热值：q＝＝＝1.2×107J/kg；
热值是燃料的特性，只与燃料的种类有关，与其是否燃烧和燃烧是否充分无关，如果燃料没有完全燃烧，它的热值将不变。
故答案为：1.2×107；不变。
20．（2021秋•济南期末）如图甲，多芯线是生产、生活中常用的导线，多芯线中各根细导线之间的连接方式是 并联 。如图乙，在家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻 减小 （“增大”或“减小”）。
【答案】并联；减小。
【解答】解：多芯线是由多根细导线绕制而成，且多芯线的电阻远小于每根细导线的电阻，说明多芯线中的各根细导线之间是并联的，并联相当于增大了导体的横截面积，使总电阻减小；当电阻的温度、材料和长度一定时，横截面积越大，电阻越小，连接处的电线芯要紧密的多绕几圈，增大了连接处的横截面积，使连接处的电阻减小。
故答案为：并联；减小。
21．（2021秋•虹口区期末）在如图所示的电路中，电源电压保持不变，闭合开关S，三个电表均有示数。
①若向右移动滑动变阻器的滑片，电流表A的示数 变小 （选填“变大”“不变”或“变小”）。
②若用电阻R3替换R1，使其中两个电表的示数变大，则R3的阻值应 小于 R1的阻值（选填“大于”“等于”或“小于”），理由是 电压表V测量电源电压，所以电压表示数不变；若用电阻R3替换R1，使其中两个电表的示数变大，所以两个电流表的示数变大，通过R3支路的电流变大，根据电源电压不变，I＝可知，R3的阻值要小于R1的阻值 。
【答案】①变小；②小于；电压表V测量电源电压，所以电压表示数不变；若用电阻R3替换R1，使其中两个电表的示数变大，所以两个电流表的示数变大，通过R3支路的电流变大，根据电源电压不变，I＝可知，R3的阻值要小于R1的阻值。
【解答】解：由电路图可知，两电阻并联，电压表V测量电源电压，电流表A1测通过R1的电流，电流表测干路中的电流；
①若向右移动滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；并联电路各支路互不影响，所以电流表A1示数不变，根据并联电路的电流规律可知，干路中的电流变小，故电流表示数变小；
②电压表V测量电源电压，所以电压表示数不变；若用电阻R3替换R1，使其中两个电表的示数变大，所以两个电流表的示数变大，通过R3支路的电流变大，根据电源电压不变，I＝可知，R3的阻值要小于R1的阻值。
故答案为：①变小；②小于；电压表V测量电源电压，所以电压表示数不变；若用电阻R3替换R1，使其中两个电表的示数变大，所以两个电流表的示数变大，通过R3支路的电流变大，根据电源电压不变，I＝可知，R3的阻值要小于R1的阻值。
22．（2021秋•岳阳期末）如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则电源电压是 24 V，滑动变阻器的最大功率是 3.6 W。
【答案】24；3.6。
【解答】解：闭合开关，定值电阻和滑动变阻器串联，电流表测量电路电流。
当滑动变阻器接入电路中的阻值为20Ω时，滑动变阻器R2的电功率为3.2W，
根据P＝I2R可知：3.2W＝I12×20Ω，解得：I1＝0.4A，
根据欧姆定律和串联电路的电压特点可知电源电压U＝I1R1+I1R2＝0.4A×R1+0.4A×20Ω①，
当滑动变阻器接入电路中的阻值为80Ω时，滑动变阻器R2的电功率为3.2W，
根据P＝I2R可知：3.2W＝I22×80Ω，解得：I2＝0.2A，
根据欧姆定律和串联电路的电压特点可知电源电压U＝I2R1+I2R2′＝0.2A×R1+0.2A×80Ω②，
联立①②得：U＝24V，R1＝40Ω；
根据欧姆定律可知电路中的电流I＝，
根据P＝I2R可知滑动变阻器的电功率P滑＝（）2R滑＝，
当滑动变阻器的阻值R滑＝R1＝40Ω时，滑动变阻器的功率最大，为P滑大＝＝＝3.6W。
故答案为：24；3.6。
三、作图与解答题（本题共3小题，每题3分，共9分）
23．（2021秋•永顺县期末）如图所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小．
【解答】解：要求滑动变阻器的滑片向右滑动时连入电路的电阻变小，所以应选择右下接线柱与灯泡串联，电源由两极干电池组成，所以电压表应选择小量程与灯泡并联，实物图如图所示：
。
24．（2021秋•越秀区校级期末）如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插线板即使指示灯损环后，插座上插入用电器仍然能正常使用，发光二极管耐压值很低，必须与电阻串联使用，请你按要求连接家庭电路。
【解答】解：由题意可知，插座与指示灯互不影响，插座和指示灯是并联的，且开关能控制三孔插座和指示灯，故开关在干路中，从安全的角度出发，发光二极管耐压值很低，必须与电阻串联，同时开关接在火线上，插座的左孔接零线、右孔接火线，三孔插座的上孔接地线，如下图所示：
25．（2021秋•厦门期末）如图，家庭装修时用钻孔机在墙壁上钻孔，为防止钻头过热，装修工人会往钻头上浇水。请应用物理知识解释钻头发热和往钻头上浇水的原因。
【解答】答：（1）家庭装修时用钻孔机在墙壁上钻孔时，钻头和墙相互摩擦，机械能转化为内能，钻头内能增大，温度升高，故钻头会发热；
（2）往钻头上浇水，因水的比热容大，则在其它条件相同时水能吸收更多的热量；同时水遇到温度较高的钻头时会发生汽化现象，汽化吸热，从而使钻头的温度降低，避免钻头烧坏。
四、实验题（本题共3小题，每空1分，共11分）
26．（2021秋•南京期末）如图甲，是小芳在做“探究串联电路电压特点”的实验的实物连接图，电源是两节新干电池。
（1）如图乙，电压表的示数为 1.9 V。
（2）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，若故障只发生在接线柱A与D之间，则故障可能是 L1 发生了 断路 （选填“短路”或“断路”）．
（3）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法是否可行： 不可行 ，理由是 电压表的正、负接线柱接反了 。
（4）若电源电压为U，L1两端电压为U1，L2两端电压为U2，经过多次实验得到的结论是： U＝U1+U2 。（用字母表示）
【答案】（1）1.9；（2）L1；断路；（3）不可行；电压表的正、负接线柱接反了；（4）U＝U1+U2。
【解答】解：（1）由实物电路图甲可知，电压表测量L1两端的电压，电压表选择的是0～3V量程，由图乙可知，对应的分度值为0.1V，此时的示数为1.9V，即灯L1两端的电压为1.9V；
（2）闭合开关后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表有示数且大小接近3V，说明此时电压表的正负接线柱与电源两极相连，则与电压表并联的那部分电路断路，故灯L1发生断路；
（3）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果只断开A接点，并改接到D接点上，则电流从电压表负接线柱流入了，这一做法会造成电压表指针反偏；
（4）若电源电压为U，L1两端电压为U1，L2两端电压为U2，经过多次实验得到的结论是：U＝U1+U2。
故答案为：（1）1.9；（2）L1；断路；（3）不可行；电压表的正、负接线柱接反了；（4）U＝U1+U2。
27．（2021秋•宜昌期末）为探究电流通过导体时产生热量的多少与哪些因素有关，老师设计了如图甲的装置，将两段阻值不同的电阻丝（R1＝5Ω，R2＝10Ω）分别密封在两个完全相同的容器内，密闭容器内封闭等量的空气。

（1）图甲中两个密闭容器A和B内的电阻丝按照虚线框中的方式进行连接，这样连接是为了保证 电流 相同。
（2）在实验中电流通过电阻产生的热量多少是通过观察 U形管内液面高度差 来进行比较的，从图甲实验可以得出的结论是：在电流与通电时间相同时，电阻越大，电阻产生热量越 多 （选填“多”或“少”）。
（3）利用图甲装置实验得出结论后，实验小组想通过改变电流来看看在其它电流大小情况下，之前的结论是否依然成立，下列操作中可行的是 AC 。
A．调节滑动变阻器
B．将5Ω电阻更换为10Ω电阻
C．在A容器外电阻丝两端并联一个5Ω的电阻
（4）将甲装置改换如图乙所示，为探究电流通过导体时产生热量的多少与电流大小的关系，D容器中的电阻丝的电阻应该为 10 Ω（选填“5”或“10”）。
【答案】（1）电流；（2）U形管内液面高度差；多；（3）AC；（4）10。
【解答】解：（1）图甲两个塑料盒内电阻丝串联，根据串联电路的电流特点可知，这种方式连接是为了保证电流相同；
（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
图甲中的电流和通电时间是相同的，电阻不同，U形管液面的高度不同，电阻越大的，U形管液面越高，所以结论为：电流与通电时间相同时，电阻越大，电流产生热量越多；
（3）A、调节滑动变阻器可以改变电路中的电流，可以完成探究，故A正确；
B、将5Ω电阻更换为10Ω电阻，电阻值发生了变化，电流也会改变，无法完成探究，故B错误；
C、在A盒电阻丝两端并联多一个5Ω的电阻，由并联电路的电流特点可知，通过A盒的电阻的电流与B盒电阻的电流是不同的，可以完成探究，故C正确；
（4）探究电流热效应与电流大小关系时，需要控制电阻和通电时间相同；C盒的电阻为10Ω，则D盒中的电阻丝的电阻也应该为10Ω。
故答案为：（1）电流；（2）U形管内液面高度差；多；（3）AC；（4）10。
五、计算题（本题共3小题，共30分）
28．（2021秋•石城县期末）在“探究水的沸腾”实验中，用酒精灯给水进行加热，完全燃烧了5.6g酒精，则：
（1）酒精燃烧放出了多少J热量？
（2）若这些热量的30%被150g、25℃的水吸收，则水升高的温度是多少℃？[已知水的比热容为4.2×10³J/（kg•℃），酒精的热值为3.0×107J/kg，环境为一个标准大气压]
【解答】解：
（1）完全燃烧5.6g酒精放出热量：
Q放＝m酒精q＝5.6×10﹣3kg×3.0×107J/kg＝1.68×105J；
（2）由题意可得，水吸收的热量：
Q吸＝30%Q放＝30%×1.68×105J＝5.04×104J，
根据Q吸＝c水m水Δt可得，水升高的温度：
Δt＝＝＝80℃，
由于标准大气压下水的沸点为100℃，水的末温为100℃，水温度只能升高：△t′＝t﹣t0＝100℃﹣25℃＝75℃。
答：（1）酒精燃烧放出了1.68×105J的热量；（2）水升高的温度是75℃。
29．（2021秋•黄山期末）如图所示的电路，电源电压恒为9V，R1＝8Ω，闭合开关S后，电流表的示数为0.3A。求：
（1）R2的阻值是多少Ω？
（2）电压表的示数为多少V？
【解答】解：闭合开关S后，两电阻串联，电流表测量电路中的电流，电压表测R2两端的电压，
（1）根据欧姆定律，电路的总电阻
R＝＝＝30Ω，
由电阻的串联规律可得：R2＝R﹣R1＝30Ω﹣8Ω＝22Ω；
（2）根据欧姆定律可得电压表的示数为：
U2＝IR2＝0.3A×22Ω＝6.6V。
答：（1）R2的阻值为22Ω；
（2）电压表的示数为6.6V。
30．（2021秋•两江新区期末）如图所示的电路中，电源电压不变，R1＝24Ω，小灯泡标有“6V 1.5W”（小灯泡灯丝电阻阻值不变），滑动变阻器R2标有“30Ω 0.5A”，电流表的量程是0～0.6A，电压表的量程是0～3V。当只断开S2时，电流表示数为0.25A。求：
（1）电源电压为多少？
（2）只闭合S1时，小灯泡消耗的电功率为多少？
（3）只闭合S2时，在保证电路安全的情况下，求电路的总电功率的变化范围？
【解答】解：（1）当只断开S2时，电路为R1的简单电路，
由欧姆定律可知，电源电压：U＝IR1＝0.25A×24Ω＝6V；
（2）只闭合S1时，灯泡L与R1串联，
由P＝UI可知：灯泡的额定电流：I额＝＝＝0.25A，
由欧姆定律可知，灯泡的电阻：RL＝＝＝24Ω，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I'＝＝＝0.125A，
小灯泡消耗的电功率：PL＝I'2R0＝（0.125A）2×24Ω＝0.375W；
（3）只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
因为灯泡的额定电流为0.25A，滑动变阻器允许通过的最大电流为0.5A，电流表的量程为0～0.6A，
所以，根据串联电路的电流特点可知，电路中的最大电流I最大＝0.25A，
则电路总的最大电功率：P最大＝UI最大＝6V×0.25A＝1.5W，
因为电压表的量程为0～3V，所以滑动变阻器两端的最大电压U滑大＝3V，
由串联电路的电压特点可知，灯泡两端的电压：UL小＝U﹣U滑大＝6V﹣3V＝3V，
电路中最小电流：I最小＝＝＝0.125A，
此时滑动变阻器接入电路的电阻：R滑＝＝＝24Ω＜30Ω，因此电路中的最小电流能达到0.125A，
则电路总的最小电功率：P最小＝UI最小＝6V×0.125A＝0.75W，
因此电路的总电功率的变化范围为0.75W～1.5W。
答：（1）电源电压为6V；
（2）只闭合S1时，小灯泡消耗的电功率为0.375W；
（3）只闭合S2时，在保证电路安全的情况下，电路的总电功率的变化范围为0.75W～1.5W。物质
水
煤油
冰
铝
铜
比热容/[J•（kg•℃）﹣1]
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
