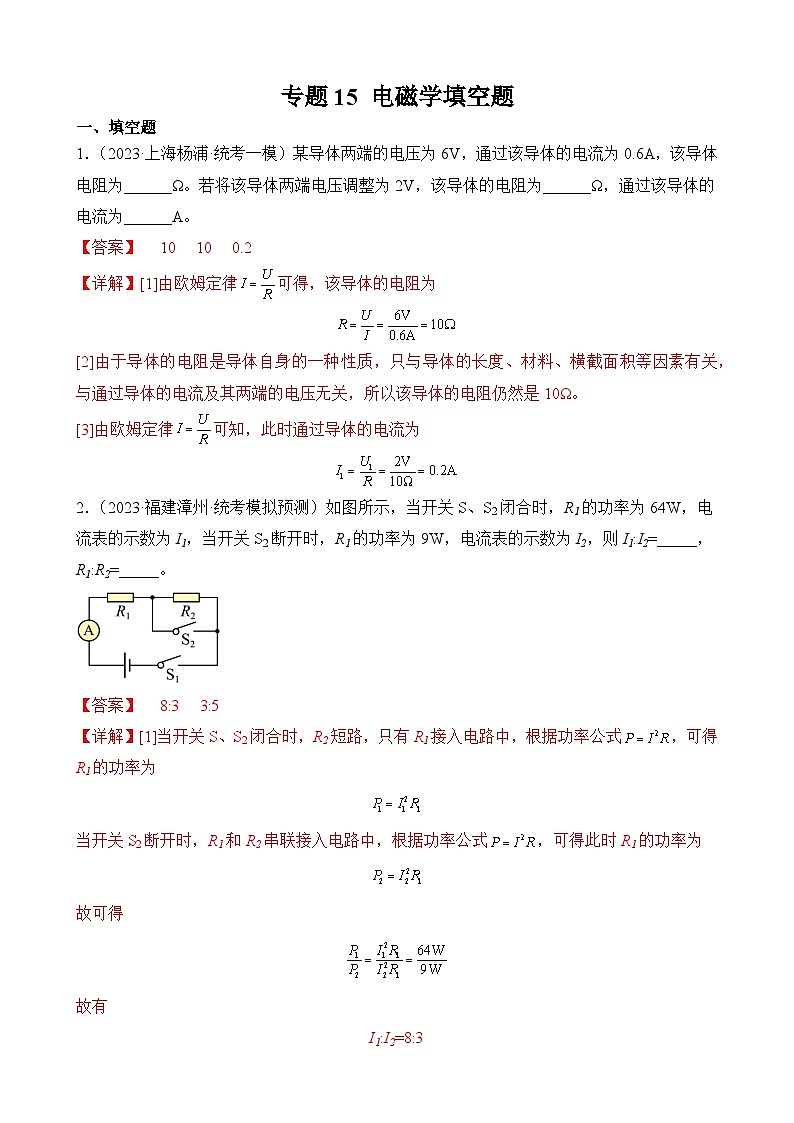

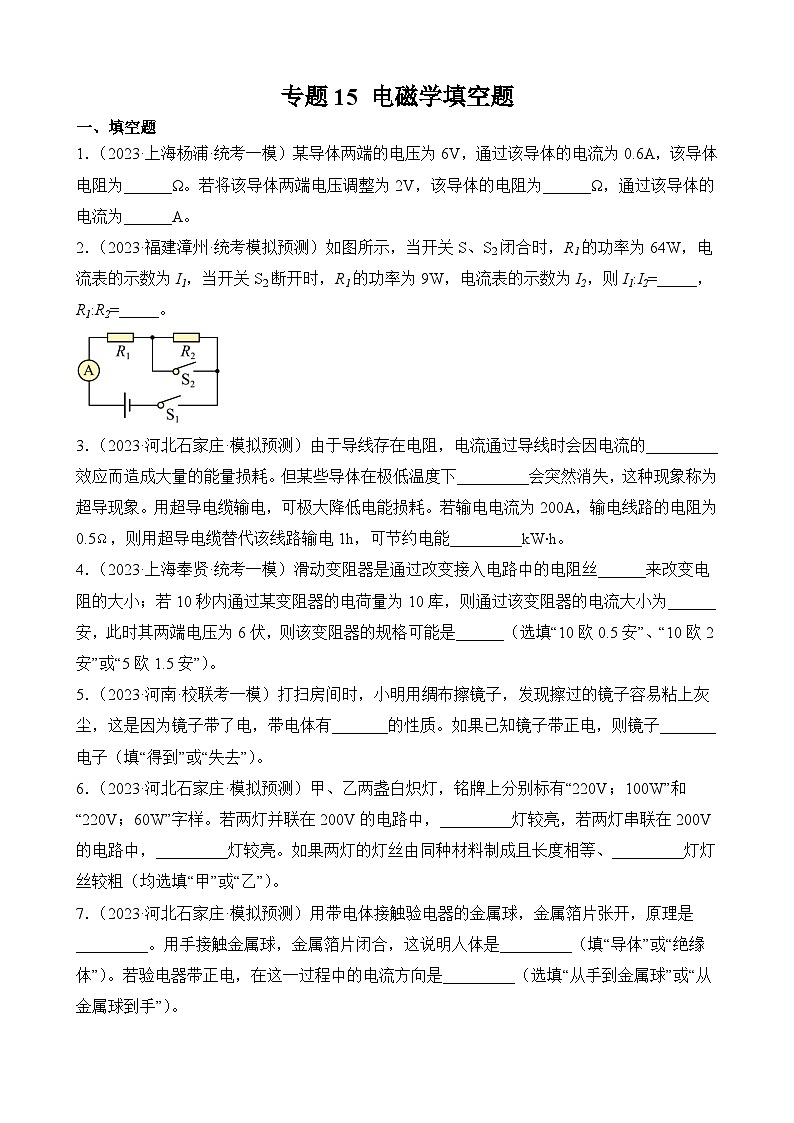

1．（2023·上海杨浦·统考一模）某导体两端的电压为6V，通过该导体的电流为0.6A，该导体电阻为______Ω。若将该导体两端电压调整为2V，该导体的电阻为______Ω，通过该导体的电流为______A。
【答案】 10 10 0.2
【详解】[1]由欧姆定律可得，该导体的电阻为
[2]由于导体的电阻是导体自身的一种性质，只与导体的长度、材料、横截面积等因素有关，与通过导体的电流及其两端的电压无关，所以该导体的电阻仍然是10Ω。
[3]由欧姆定律可知，此时通过导体的电流为
2．（2023·福建漳州·统考模拟预测）如图所示，当开关S、S2闭合时，R1的功率为64W，电流表的示数为I1，当开关S2断开时，R1的功率为9W，电流表的示数为I2，则I1:I2=_____，R1:R2=_____。
【答案】 8:3 3:5
【详解】[1]当开关S、S2闭合时，R2短路，只有R1接入电路中，根据功率公式，可得R1的功率为
当开关S2断开时，R1和R2串联接入电路中，根据功率公式，可得此时R1的功率为
故可得
故有
I1:I2=8:3

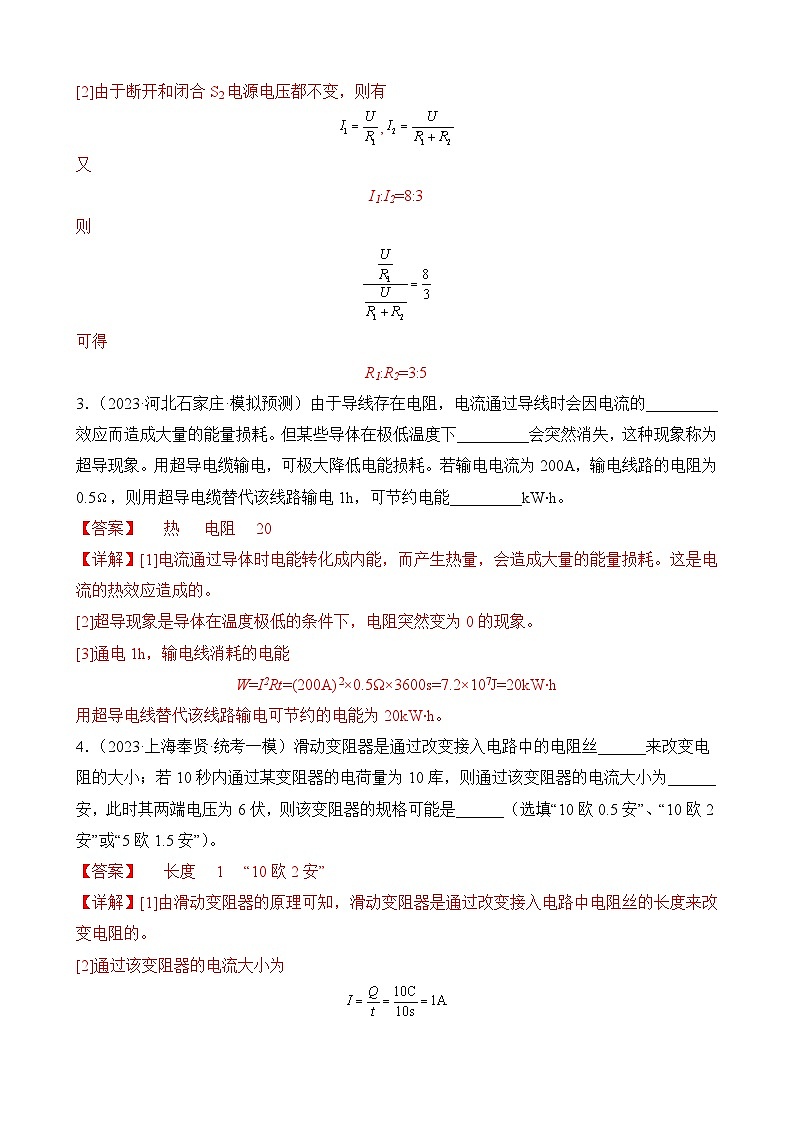

[2]由于断开和闭合S2电源电压都不变，则有
,
又
I1:I2=8:3
则
可得
R1:R2=3:5
3．（2023·河北石家庄·模拟预测）由于导线存在电阻，电流通过导线时会因电流的_________效应而造成大量的能量损耗。但某些导体在极低温度下_________会突然消失，这种现象称为超导现象。用超导电缆输电，可极大降低电能损耗。若输电电流为200A，输电线路的电阻为0.5，则用超导电缆替代该线路输电1h，可节约电能_________kW∙h。
【答案】 热 电阻 20
【详解】[1]电流通过导体时电能转化成内能，而产生热量，会造成大量的能量损耗。这是电流的热效应造成的。
[2]超导现象是导体在温度极低的条件下，电阻突然变为0的现象。
[3]通电1h，输电线消耗的电能
W=I2Rt=(200A)2×0.5Ω×3600s=7.2×107J=20kW∙h
用超导电线替代该线路输电可节约的电能为20kW∙h。
4．（2023·上海奉贤·统考一模）滑动变阻器是通过改变接入电路中的电阻丝______来改变电阻的大小；若10秒内通过某变阻器的电荷量为10库，则通过该变阻器的电流大小为______安，此时其两端电压为6伏，则该变阻器的规格可能是______（选填“10欧0.5安”、“10欧2安”或“5欧1.5安”）。
【答案】 长度 1 “10欧2安”
【详解】[1]由滑动变阻器的原理可知，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。
[2]通过该变阻器的电流大小为

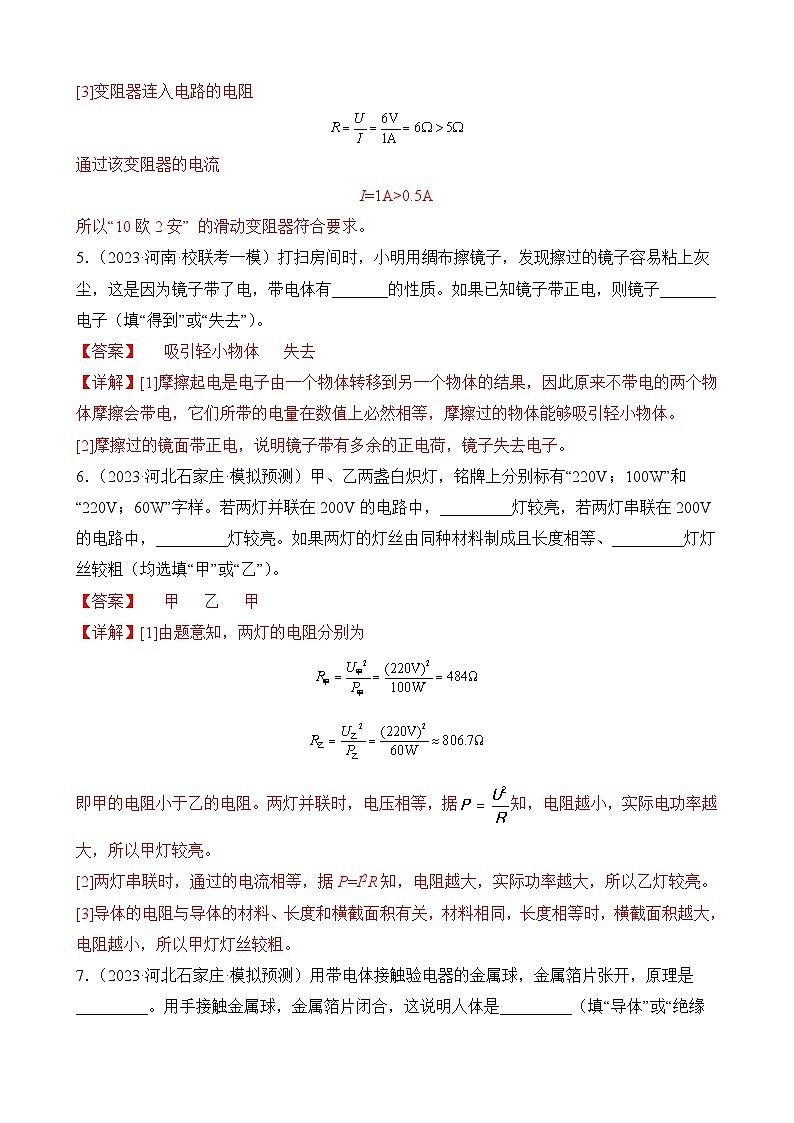

[3]变阻器连入电路的电阻
通过该变阻器的电流
I=1A>0.5A
所以“10欧2安” 的滑动变阻器符合要求。
5．（2023·河南·校联考一模）打扫房间时，小明用绸布擦镜子，发现擦过的镜子容易粘上灰尘，这是因为镜子带了电，带电体有_______的性质。如果已知镜子带正电，则镜子_______电子（填“得到”或“失去”）。
【答案】 吸引轻小物体 失去
【详解】[1]摩擦起电是电子由一个物体转移到另一个物体的结果，因此原来不带电的两个物体摩擦会带电，它们所带的电量在数值上必然相等，摩擦过的物体能够吸引轻小物体。
[2]摩擦过的镜面带正电，说明镜子带有多余的正电荷，镜子失去电子。
6．（2023·河北石家庄·模拟预测）甲、乙两盏白炽灯，铭牌上分别标有“220V；100W”和“220V；60W”字样。若两灯并联在200V的电路中，_________灯较亮，若两灯串联在200V的电路中，_________灯较亮。如果两灯的灯丝由同种材料制成且长度相等、_________灯灯丝较粗（均选填“甲”或“乙”）。
【答案】 甲 乙 甲
【详解】[1]由题意知，两灯的电阻分别为
即甲的电阻小于乙的电阻。两灯并联时，电压相等，据知，电阻越小，实际电功率越大，所以甲灯较亮。
[2]两灯串联时，通过的电流相等，据P=I2R知，电阻越大，实际功率越大，所以乙灯较亮。
[3]导体的电阻与导体的材料、长度和横截面积有关，材料相同，长度相等时，横截面积越大，电阻越小，所以甲灯灯丝较粗。
7．（2023·河北石家庄·模拟预测）用带电体接触验电器的金属球，金属箔片张开，原理是_________。用手接触金属球，金属箔片闭合，这说明人体是_________（填“导体”或“绝缘体”）。若验电器带正电，在这一过程中的电流方向是_________（选填“从手到金属球”或“从金属球到手”）。
【答案】 同种电荷相互排斥 导体 从金属球到手
【详解】[1]用带电体接触验电器的金属球，则金属箔会带上同种电荷，而同种电荷相互排斥，所以金属箔会张开。
[2]用手接触金属球，金属箔会闭合，这是因为人体将金属箔上的电导走了，所以人体是导体。
[3]验电器带正电，手与验电器接触时，手上的负电荷受到吸引向金属球移动，而电流方向规定为正电荷的移动方向，所以这一过程的电流方向是由金属球到手。

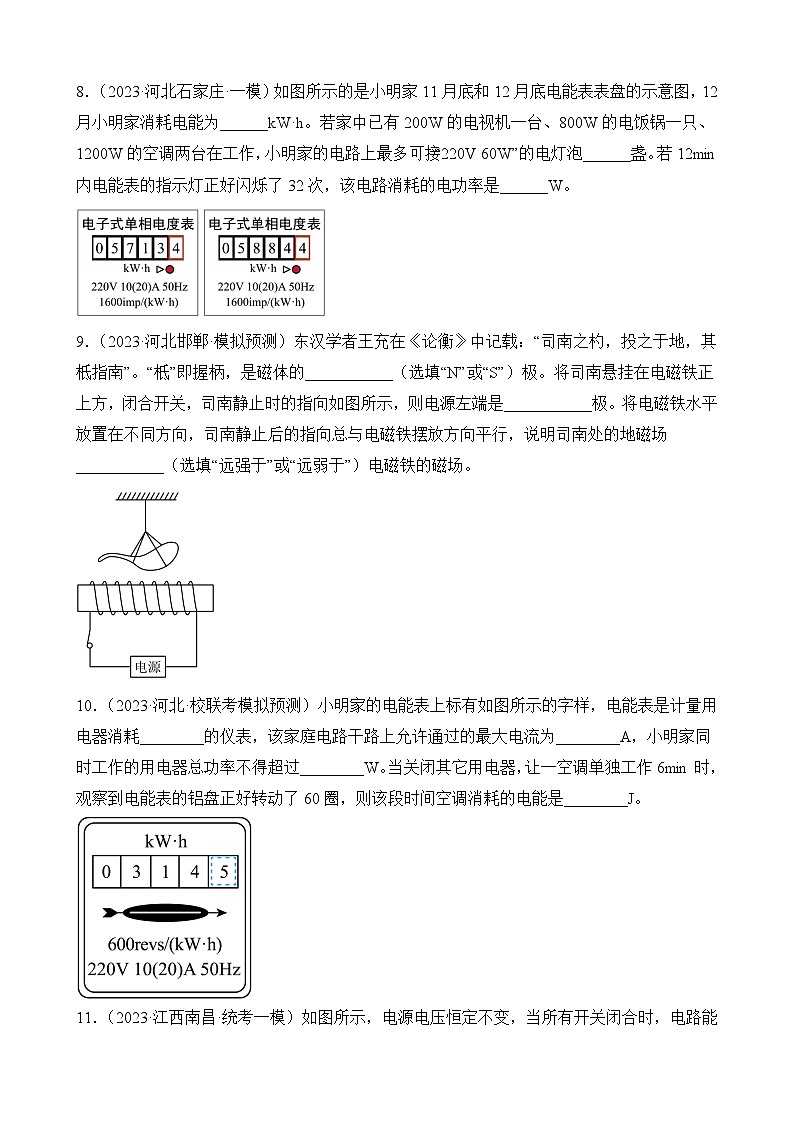

8．（2023·河北石家庄·一模）如图所示的是小明家11月底和12月底电能表表盘的示意图，12月小明家消耗电能为______kW·h。若家中已有200W的电视机一台、800W的电饭锅一只、1200W的空调两台在工作，小明家的电路上最多可接“220V 60W”的电灯泡______盏。若12min内电能表的指示灯正好闪烁了32次，该电路消耗的电功率是______W。
【答案】 171 16 100
【详解】[1]由图示电能表可知，11月底电能表的读数为5713.4 kW·h，12月底电能表示数为5884.4kW·h，12月小明家消耗电能为
W=5884.4kW·h-5713.4 kW·h=171kW·h
[2]由图示电能表可知，电能表正常工作时的电压是220V，标定电流为10A，额定最大电流为20A，电能表正常工作时的电流不应超过20A，正常情况下电能表允许的用电器最大总功率
P=UI=220V×20A=4400W
故还可以同时使用的用电器总功率为
P′=4400W-200W-800W-1200W×2=1000W
而一盏灯泡功率为60W，故还可以同时使用灯的盏数为
为不超过电能表允许的用电器最大总功率，根据实际情况，小明家的电路上最多可接“220V 60W”的电灯泡16盏。
[3]1600imp/(kW·h)表示，电能表指示灯闪烁1600次，电路中同电器消耗的电能为1kW·h，若12min内电能表的指示灯正好闪烁了32次，则电路消耗的电能为
该电路消耗的电功率是
9．（2023·河北邯郸·模拟预测）东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”即握柄，是磁体的___________（选填“N”或“S”）极。将司南悬挂在电磁铁正上方，闭合开关，司南静止时的指向如图所示，则电源左端是___________极。将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场___________（选填“远强于”或“远弱于”）电磁铁的磁场。
【答案】 S 负 远弱于
【详解】[1]“其柢指南”意思是握柄指向南，由此可知，握柄是磁体的S极。
[2]根据磁极间的相互作用知，电磁铁的左端为N极，右端为S极，根据安培定则判断出电源的左端为电源负极。
[3]司南的指向总是受到电磁铁的干扰，说明电磁铁的磁场远强于地磁场。
10．（2023·河北·校联考模拟预测）小明家的电能表上标有如图所示的字样，电能表是计量用电器消耗________的仪表，该家庭电路干路上允许通过的最大电流为________A，小明家同时工作的用电器总功率不得超过________W。当关闭其它用电器，让一空调单独工作6min时，观察到电能表的铝盘正好转动了60圈，则该段时间空调消耗的电能是________J。
【答案】 电能 20 4400 3.6×105
【详解】[1]电能表读数的单位是单位是kW•h，所以，电能表是计量用电器消耗电能的仪表。
[2]由图中“10（20）A”知道，表示电能表的额定最大电流，即平时工作允许通过的最大电流为20A。
[3]由知道，小明家同时工作的用电器的最大总功率
P=UI=220V×20A=4400W
[4]600r/kW·h表示的是电路中每消耗1kW·h的电能，电能表的转盘转600圈，电能表转盘转动了60圈消耗的电能

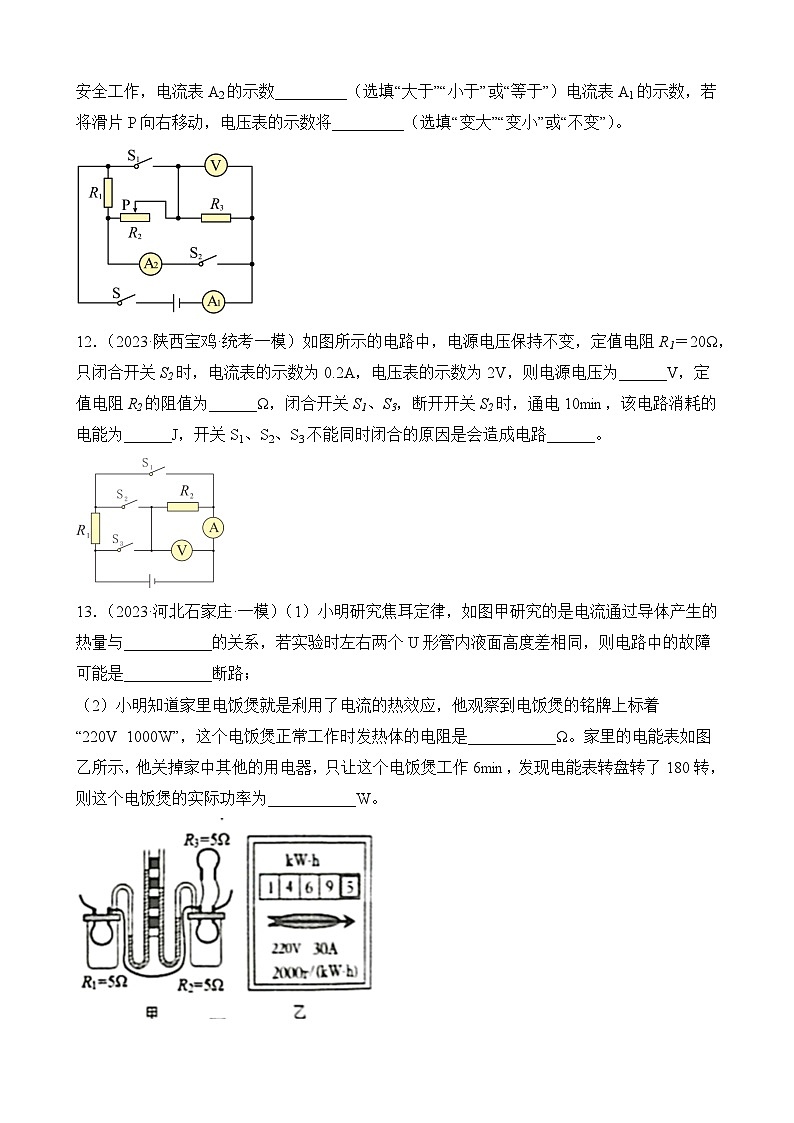

11．（2023·江西南昌·统考一模）如图所示，电源电压恒定不变，当所有开关闭合时，电路能安全工作，电流表A2的示数_________（选填“大于”“小于”或“等于”）电流表A1的示数，若将滑片P向右移动，电压表的示数将_________（选填“变大”“变小”或“不变”）。
【答案】 小于 不变
【详解】[1][2]由电路图知，当所有开关闭合时，三个电阻并联，电流表A1测量干路中的电流，电流表A2测量通过R1和R2的总电流，由于并联电路中干路中的电流等于各支路电流之和，所以电流表A2的示数小于电流表A1的示数；电压表测量电源电压，由于电源电压不变，所以将滑片P向右移动时，电压表的示数将不变。
12．（2023·陕西宝鸡·统考一模）如图所示的电路中，电源电压保持不变，定值电阻R1＝20Ω，只闭合开关S2时，电流表的示数为0.2A，电压表的示数为2V，则电源电压为______V，定值电阻R2的阻值为______Ω，闭合开关S1、S3，断开开关S2时，通电10min，该电路消耗的电能为______J，开关S1、S2、S3不能同时闭合的原因是会造成电路______。
【答案】 6 10 3240 短路
【详解】[1][2]只闭合开关S2时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由可得，定值电阻R1两端的电压
定值电阻R2的阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
[3]闭合开关S1、S3，断开开关S2时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通电10min，该电路消耗的电能
[4]由电路图可知，开关S1、S2、S3同时闭合时，电流从电源的正极出发，不经过用电器而直接回到电源负极，会造成电源短路，这是不允许的。
13．（2023·河北石家庄·一模）（1）小明研究焦耳定律，如图甲研究的是电流通过导体产生的热量与___________的关系，若实验时左右两个U形管内液面高度差相同，则电路中的故障可能是___________断路；
（2）小明知道家里电饭煲就是利用了电流的热效应，他观察到电饭煲的铭牌上标着“220V 1000W”，这个电饭煲正常工作时发热体的电阻是___________Ω。家里的电能表如图乙所示，他关掉家中其他的用电器，只让这个电饭煲工作6min，发现电能表转盘转了180转，则这个电饭煲的实际功率为___________W。
【答案】 电流 R3 48.4 900
【详解】（1）[1]由图甲可知，电阻R2与R3并联后再与R1串联，三个电阻值相同，根据串联、并联电路的电流特点可知，通过R1的电流是通过R2电流的两倍，R1、R2的电阻和通电时间相等，根据控制变量法可知，图甲探究的是电流产生的热量跟电流的关系。
[2]若图甲中两侧玻璃管中液面高度变化相同，则说明两容器内电流产生热量相同，由于两容器里面的电阻相等，根据Q=I2Rt可知，通过电阻的电流相等；由于右侧容器内外两个5Ω的电阻并联后再与左侧容器中5Ω的电阻串联，则说明右侧容器外面的电阻没有电流通过，即故障是R3断路。
（2）[3]电饭煲正常工作时发热体的电阻
[4]电能表转盘转了180转，电饭煲消耗的电能
电饭煲的实际功率
14．（2023·江苏扬州·校联考一模）（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 ___________的材料做成，增加一根导线，并将导线接在 ___________两点间，闭合开关，造成短路，可引起熔丝熔断；
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的 ___________孔（选填三个孔的代号）。如图2乙所示，闭合开关，电灯不亮，用测电笔分别测试a、b、c、d四点时，a、b、c三点使测电笔的氖管都发光，则电路的故障为 ___________。
【答案】 低 BD E cd间断路
【详解】（1）[1][2]熔丝一般是用电阻率大、熔点低的材料制成的；短路时电路时电流很大，引起熔丝熔断，故BD两个接线柱之间接入一根导线后，会发生电源短路，熔丝将会熔断。
（2）[3][4]三孔插座中多出一个专门用于接地的孔E，目的是为了让金属外壳与大地相连；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故cd间断路。
15．（2023·江苏扬州·校联考一模）如图是汽车油量表的工作原理图，其中的油量表是用 ___________表改装的，当油箱中的油面下降时，油量表的示数 ___________（选填“变大”、“变小”或“不变”），定值电阻R0在电路中的作用是 ___________。
【答案】 电流 变小 保护电路
【详解】（1）[1]图中油量表串联在电路中，根据电表的连接方式知，是由电流表改装而成的。
（2）[2]由电路图可知，R0与R1串联，电流表测电路中的电流，当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片上移，R1接入电路中电阻丝的长度变长，其阻值变大，电路的总电阻变大，由可知，电路中的电流变小，即油量表的示数变小。
（3）[3]由电路图可知，电路中如果没有定值电阻R0，则当滑动变阻器滑片P滑到下端时，电路会短路，会损坏油量表与电源，由此可见，定值电阻R0的作用是：保护电路，避免短路。
16．（2023·辽宁本溪·校考模拟预测）如图所示的电路，电源电压恒定，R0=36Ω，滑动变阻器R1的规格为“48Ω 2A”，电流表的量程为“03A”，小灯泡L上标有“12V 6W”字样，忽略温度对灯丝电阻的影响。当只闭合开关S且R1连入的阻值为12Ω时，小灯泡正常发光，在电路安全的情况下，电源电压为_____V，当开关都闭合时，电路的总电流最大值是_____A，只闭合开关S和S2，滑动变阻器连入的最小值是_____Ω。
【答案】 18 2.5 9
【详解】[1]根据P=UI知小灯泡的额定电流为
根据欧姆定律可得小灯泡的电阻为
当只闭合开关S时，滑动变阻器与灯泡串联，当R1连入的阻值为12Ω时，小灯泡正常发光，根据串联电路电阻的规律和欧姆定律可得电源电压为
U=IL(R1+RL)=0.5A×(12Ω+24Ω)=18V
[2]当开关都闭合时，定值电阻与滑动变阻器并联，电流表测干路中的电流；根据欧姆定律可得通过定值电阻R0的电流为
因为滑动变阻器R1的规格为“48Ω 2A”，所以通过滑动变阻器的最大电流为2A，根据并联电路电流的规律知电路的总电流最大值是
I最大=I0+I滑大=0.5A+2A=2.5A
