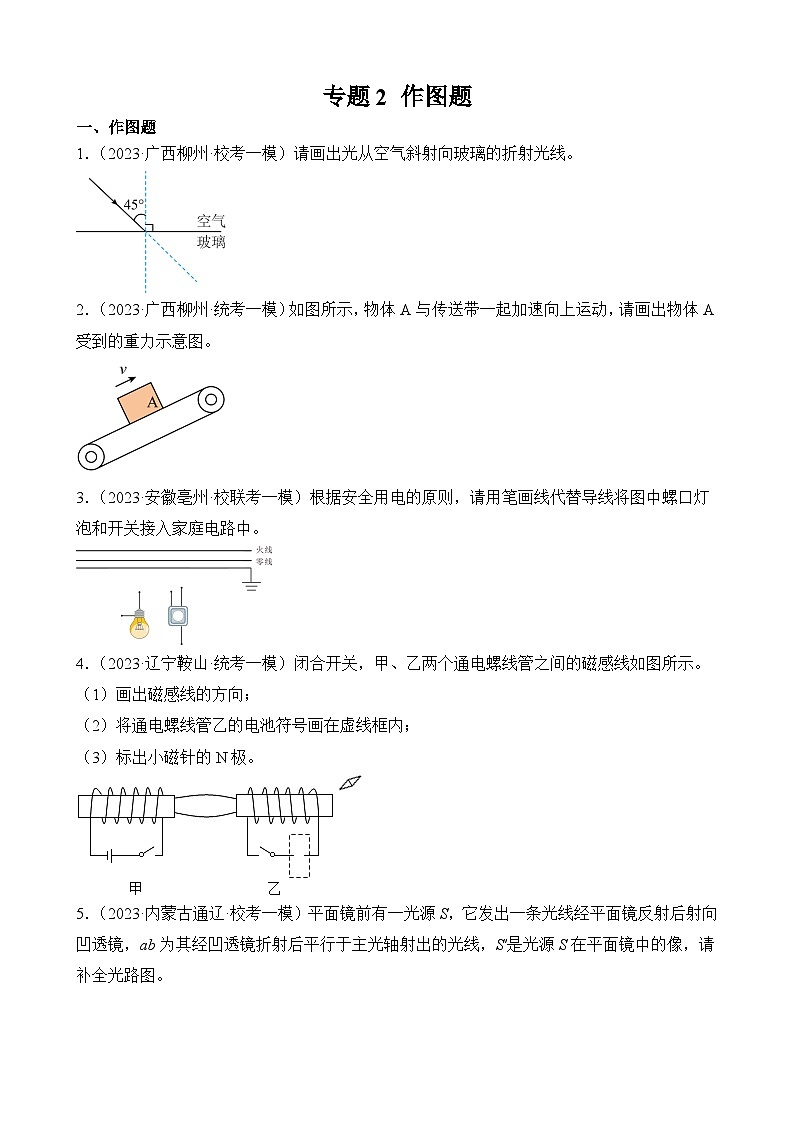

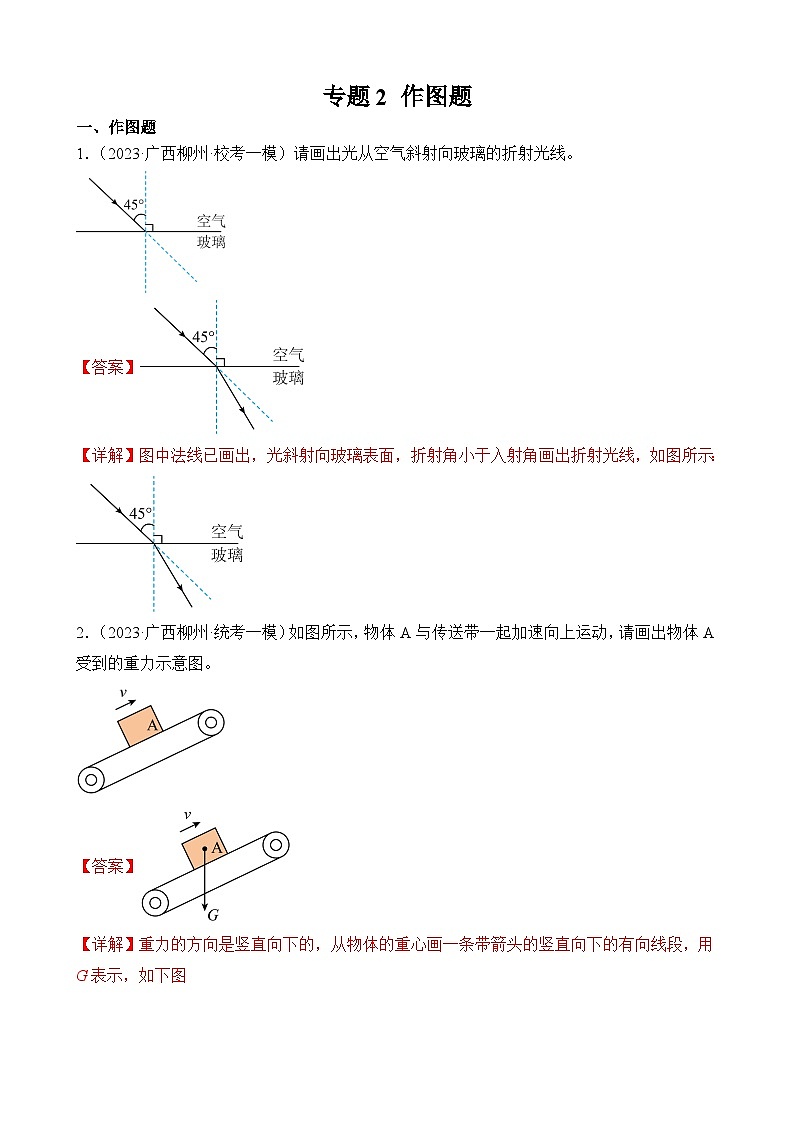

1．（2023·广西柳州·校考一模）请画出光从空气斜射向玻璃的折射光线。
【答案】
【详解】图中法线已画出，光斜射向玻璃表面，折射角小于入射角画出折射光线，如图所示：
2．（2023·广西柳州·统考一模）如图所示，物体A与传送带一起加速向上运动，请画出物体A受到的重力示意图。
【答案】
【详解】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，如下图

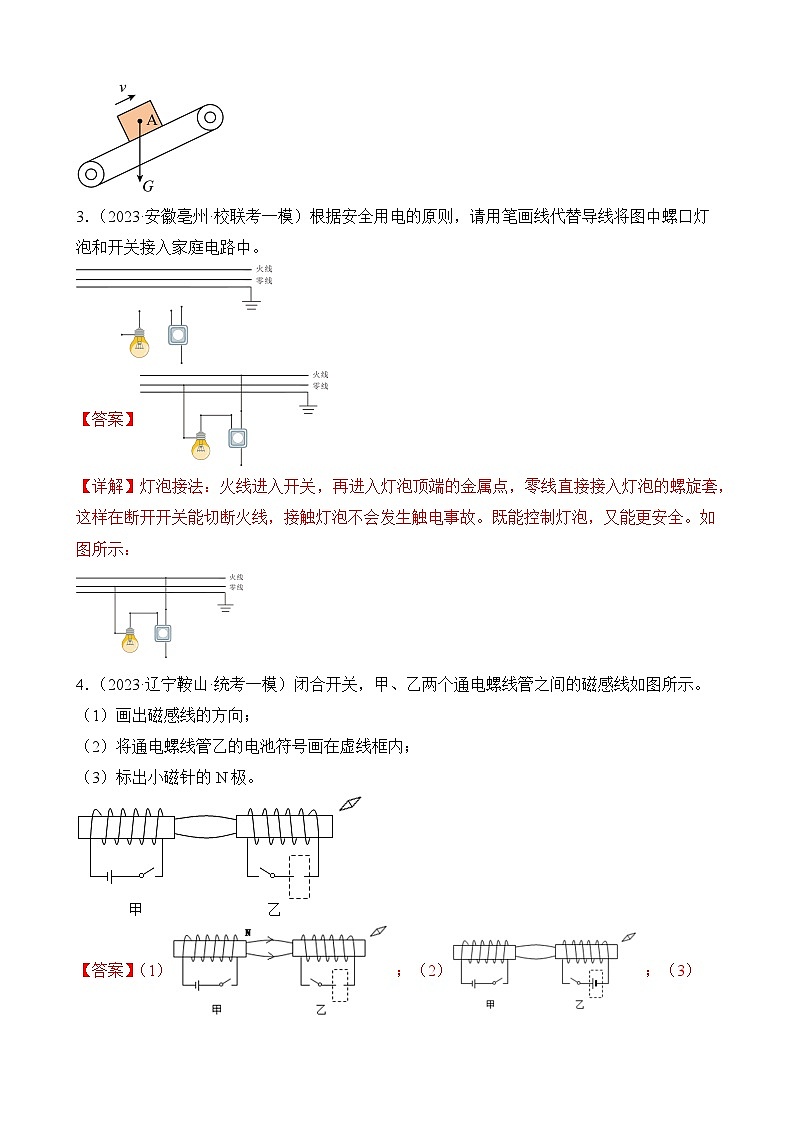

3．（2023·安徽亳州·校联考一模）根据安全用电的原则，请用笔画线代替导线将图中螺口灯泡和开关接入家庭电路中。
【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：

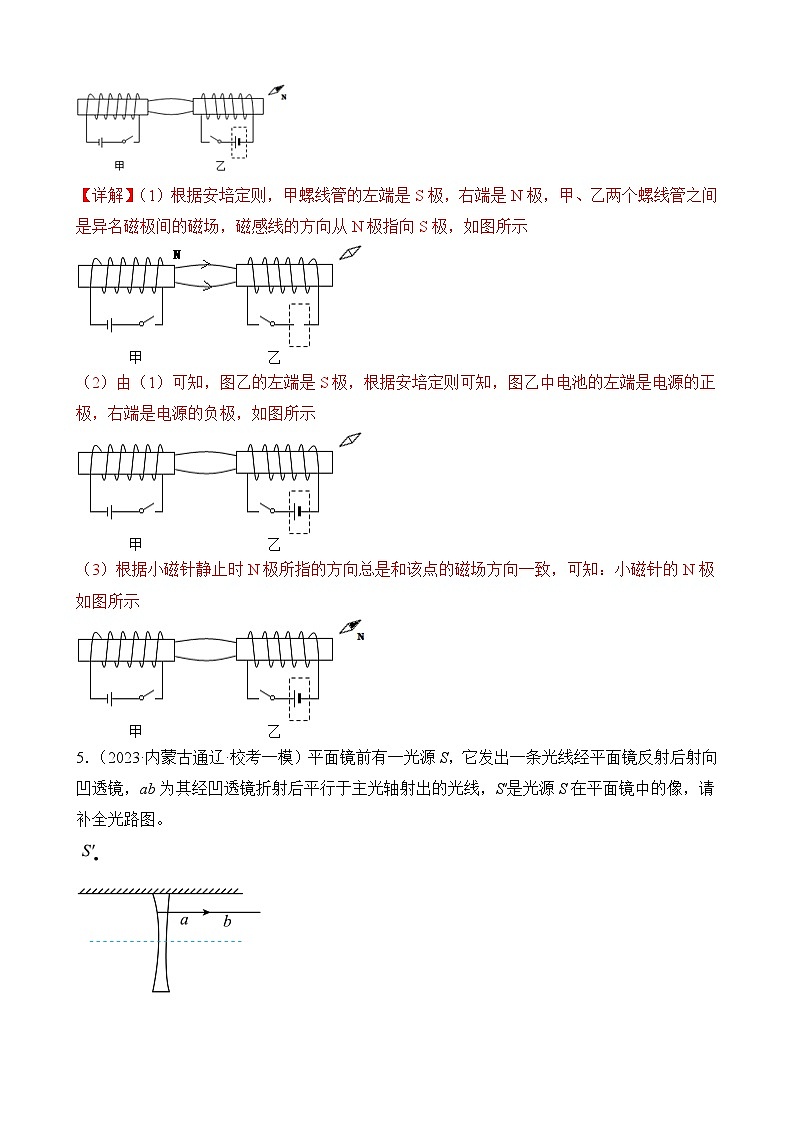

4．（2023·辽宁鞍山·统考一模）闭合开关，甲、乙两个通电螺线管之间的磁感线如图所示。
（1）画出磁感线的方向；
（2）将通电螺线管乙的电池符号画在虚线框内；
（3）标出小磁针的N极。
【答案】（1） ；（2） ；（3）
【详解】（1）根据安培定则，甲螺线管的左端是S极，右端是N极，甲、乙两个螺线管之间是异名磁极间的磁场，磁感线的方向从N极指向S极，如图所示
（2）由（1）可知，图乙的左端是S极，根据安培定则可知，图乙中电池的左端是电源的正极，右端是电源的负极，如图所示
（3）根据小磁针静止时N极所指的方向总是和该点的磁场方向一致，可知：小磁针的N极如图所示

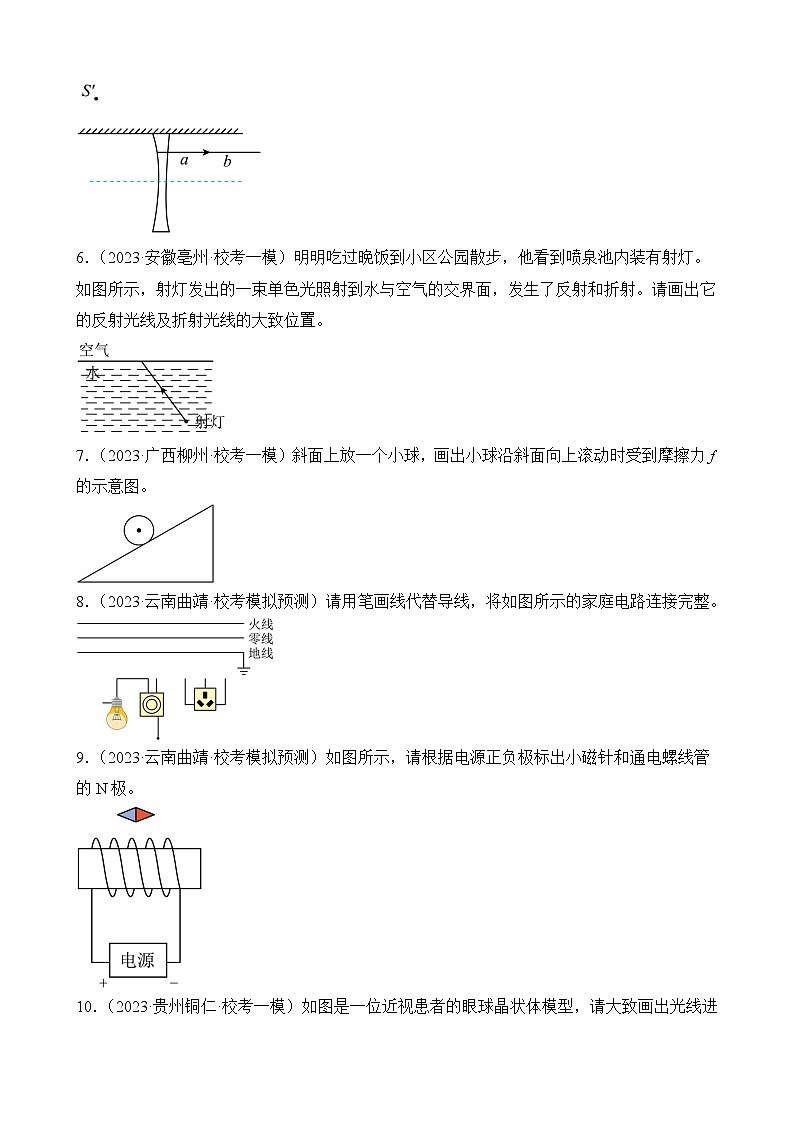

5．（2023·内蒙古通辽·校考一模）平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S′是光源S在平面镜中的像，请补全光路图。
【答案】
【详解】画出像S′关于镜面的对称点S，即为光源S的位置；连接S′a，可得ab的入射光线；与平面镜的交点为在平面镜上的入射点O，连接SO可得入射到平面镜上的入射光线，如图所示：
6．（2023·安徽亳州·校考一模）明明吃过晚饭到小区公园散步，他看到喷泉池内装有射灯。如图所示，射灯发出的一束单色光照射到水与空气的交界面，发生了反射和折射。请画出它的反射光线及折射光线的大致位置。
【答案】
【详解】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出反射光线；光的折射定律的内容：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角，据此作出折射光线，如图所示：
7．（2023·广西柳州·校考一模）斜面上放一个小球，画出小球沿斜面向上滚动时受到摩擦力f的示意图。
【答案】
【详解】小球沿斜面向上滚动时，受到摩擦力的作用，摩擦力的方向与小球运动的方向相反，即沿斜面向下，作用点可画在小球的重心上，则摩擦力f的示意图如图所示：
8．（2023·云南曲靖·校考模拟预测）请用笔画线代替导线，将如图所示的家庭电路连接完整。
【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；如图所示：
9．（2023·云南曲靖·校考模拟预测）如图所示，请根据电源正负极标出小磁针和通电螺线管的N极。
【答案】
【详解】如图，电源左侧为正极，右侧为负极；电源外部电流从正极流向负极，右手弯曲的四指与电流方向一致，垂直的大拇指指向螺线管右侧，即右端为N极，左端为S极；利用磁极间的相互规律可判定小磁针的N极在左侧，如图所示：

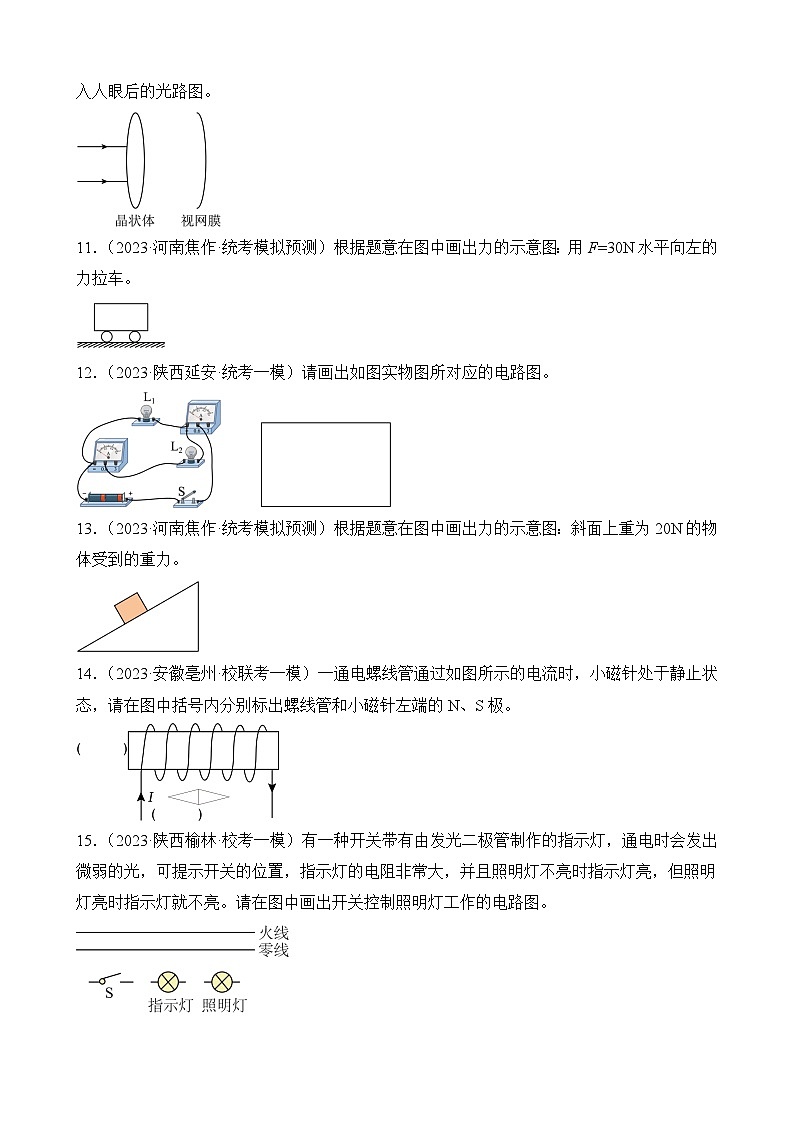

10．（2023·贵州铜仁·校考一模）如图是一位近视患者的眼球晶状体模型，请大致画出光线进入人眼后的光路图。
【答案】
【详解】产生近视眼的原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前的A点，如图所示
11．（2023·河南焦作·统考模拟预测）根据题意在图中画出力的示意图：用F=30N水平向左的力拉车。
【答案】
【详解】拉力的作用点在小车左边缘的中点上，方向水平向左，大小为F=30N，如图所示：
12．（2023·陕西延安·统考一模）请画出如图实物图所对应的电路图。
【答案】
【详解】由实物图知，两灯并联，开关S和右边的电流表在干路上，测干路电流，左边的电流表在L2支路上，测L2支路电流，电路图如图所示：
13．（2023·河南焦作·统考模拟预测）根据题意在图中画出力的示意图：斜面上重为20N的物体受到的重力。
【答案】
【详解】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，大小为20N，如下图所示：
14．（2023·安徽亳州·校联考一模）一通电螺线管通过如图所示的电流时，小磁针处于静止状态，请在图中括号内分别标出螺线管和小磁针左端的N、S极。
【答案】
【详解】由安培定则可得，螺线管左侧为N极，右端为S极，根据磁极间的相互作用规律可知，小磁针右端应为N极，左端为S极，如图所示：
15．（2023·陕西榆林·校考一模）有一种开关带有由发光二极管制作的指示灯，通电时会发出微弱的光，可提示开关的位置，指示灯的电阻非常大，并且照明灯不亮时指示灯亮，但照明灯亮时指示灯就不亮。请在图中画出开关控制照明灯工作的电路图。
【答案】
【详解】经分析知，指示灯与开关并联，当开关S闭合时，指示灯不亮，只有照明灯正常发光；当开关S断开时，指示灯与照明灯串联，指示灯电阻非常大，其两端分得的电压较高，发出微弱的灯光；照明灯电阻相对较小，两端的电压较低，不发光，接线时按照左零右火的规则，如图所示
16．（2023·辽宁鞍山·统考一模）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。用给出的元件符号画出符合要求的电路图。
【答案】
【详解】由题知，售水机既可以通过刷卡闭合“感应开关”，也可以通过投币闭合“投币开关”，来接通供水电机取水，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的，然后与电动机串联；光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的，如图所示：
17．（2023·河南焦作·统考模拟预测）现有两根“220V 400W”电热管R、开关及导线，如图所示，要求电路的功率为200W，设计恒温电路，完成电路连接。
【答案】
【详解】电源电压不变，根据可知，两根“220V 400W”电热管串联，电阻变为原来的2倍，电功率变为原来的一半，即为200W，电路图如图所示：
18．（2023·陕西延安·统考一模）如图所示，请根据小磁针的极性标出螺线管的N极，并根据电源的正负极画出绕线方式及电流方向。
【答案】
【详解】小磁针N极向右，则磁感线向右，因外部磁感线由N极指向S极，故螺线管右侧为N极；由安培定则可知，电流方向从螺线管的背面向上流进螺线管。如图所示：
19．（2023·陕西延安·统考一模）用笔画线代替导线，按照如图所示的电路图，将图中各元件连接起来，小灯泡L1的电阻值为10Ω并保持不变。
【答案】
【详解】由电路图可知，两灯并联，电流表与灯L1串联，测通过灯L1的的电流，S1控制整个电路；电源电压为3V，小灯泡L1的电阻值为10Ω，由欧姆定律可知，通过小灯泡L1的电流为
故电流表选用小量程与灯L1串联，根据电路图连接实物图如下所示：
20．（2023·山西晋中·校考模拟预测）如图甲所示的多功能碗夹，使用时和钳子类似，其中AOB可以看成一个杠杆，其简化示意图如图乙所示，请你在图乙中画出使用该碗夹取餐时，作用在A点的最小动力F1及阻力F2的力臂l2。
【答案】
【详解】由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OA作为动力臂l1最长，所以动力过点A垂直于OA向下，作出最小动力F1的示意图；过支点O作阻力F2的垂线，可得阻力臂l2，如图所示：
