2026年中考物理一轮复习考点梳理课件：生活用电

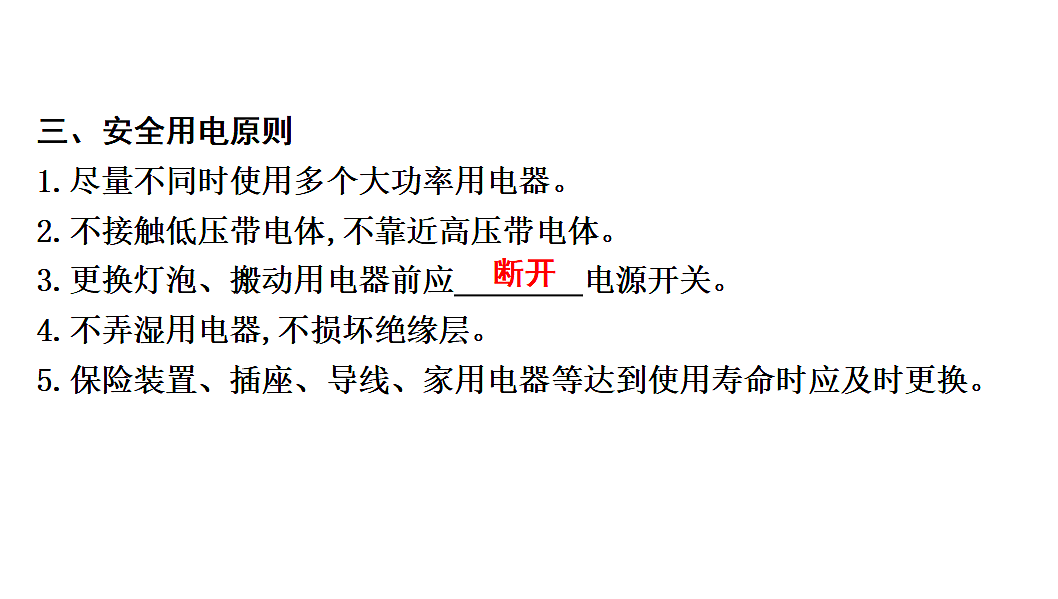

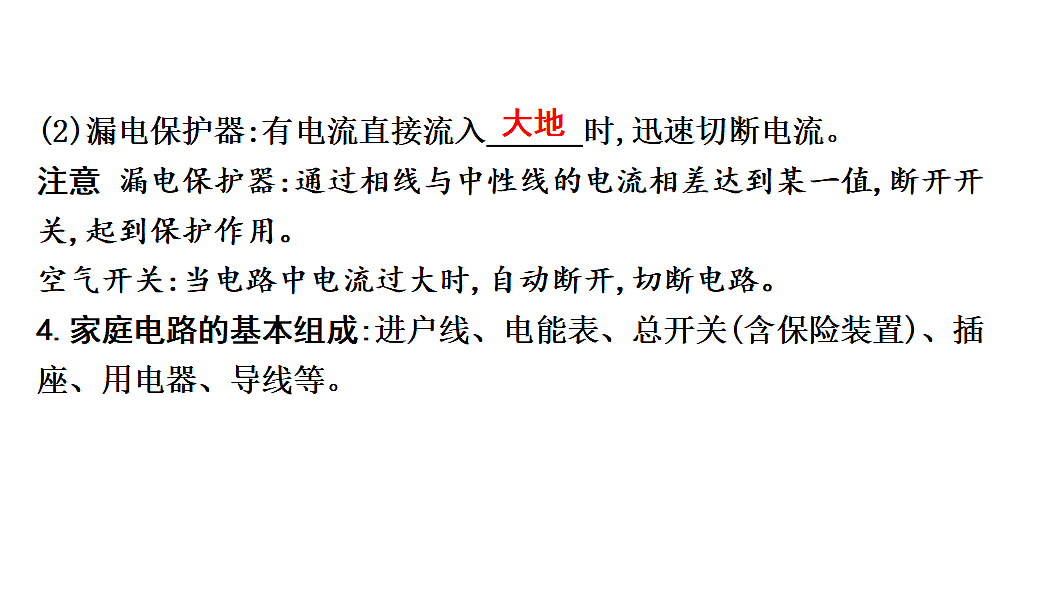

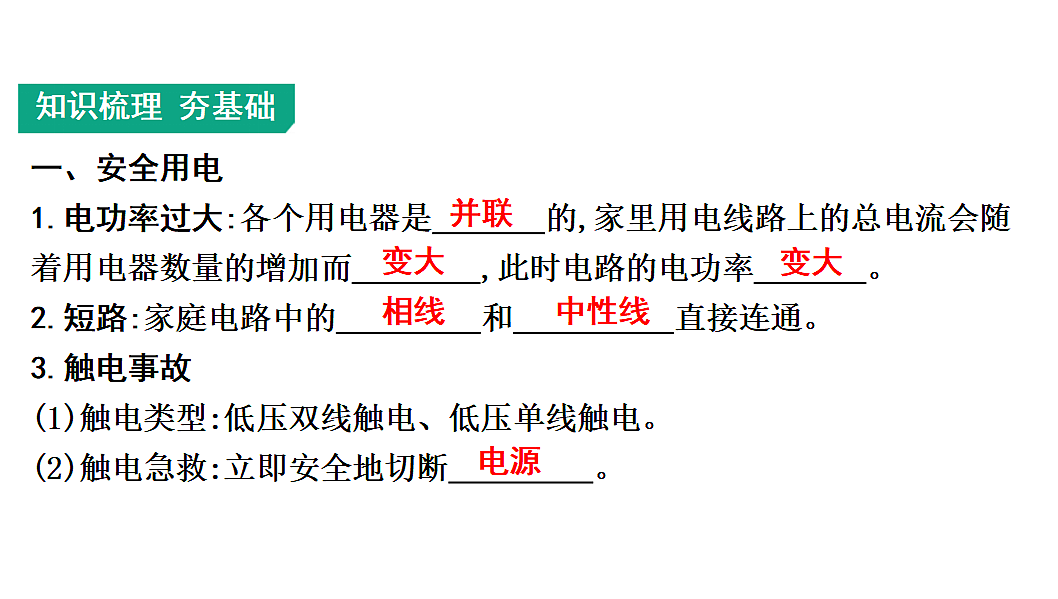

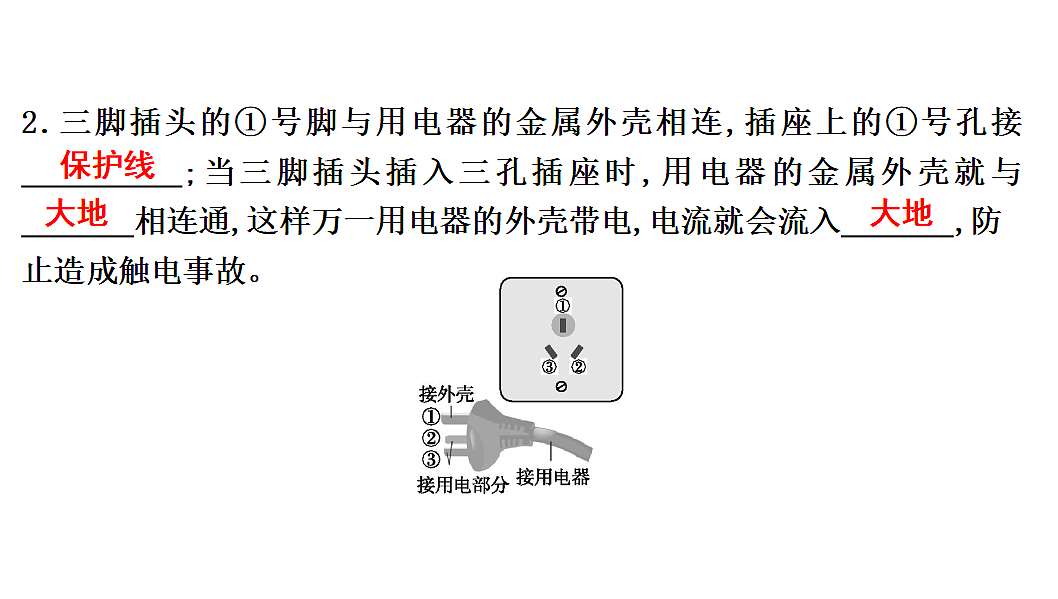

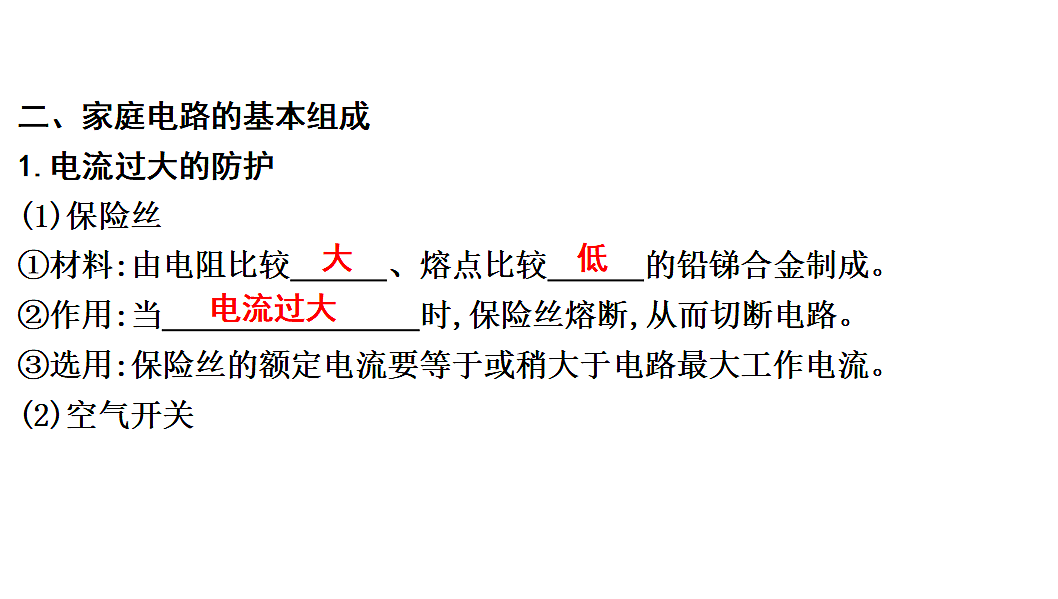

生活用电 一、安全用电1.电功率过大:各个用电器是　 　的,家里用电线路上的总电流会随着用电器数量的增加而　 　,此时电路的电功率　 　。 2.短路:家庭电路中的　 　和　 　直接连通。 3.触电事故(1)触电类型:低压双线触电、低压单线触电。(2)触电急救:立即安全地切断　 　。 并联变大变大相线中性线电源二、家庭电路的基本组成1.电流过大的防护(1)保险丝①材料:由电阻比较　 　、熔点比较　 　的铅锑合金制成。 ②作用:当　 　时,保险丝熔断,从而切断电路。 ③选用:保险丝的额定电流要等于或稍大于电路最大工作电流。(2)空气开关大低电流过大2.测电笔(1)作用:辨别　 　线和　 　线。 (2)构造:笔尖、电阻器、氖管、弹簧、金属笔卡。(3)使用:手指按住金属笔卡,用笔尖接触被测的导线,若氖管发光,则被测导线为　 　线。 3.保护线与漏电保护器的作用(1)三脚插头①连接:对应三孔插座,左　 　右　 　上接　 　。 ②作用:将用电器的　 　接地。 相中性相中性线相线保护线金属外壳(2)漏电保护器:有电流直接流入　 　时,迅速切断电流。 注意 漏电保护器:通过相线与中性线的电流相差达到某一值,断开开关,起到保护作用。空气开关:当电路中电流过大时,自动断开,切断电路。4.家庭电路的基本组成:进户线、电能表、总开关(含保险装置)、插座、用电器、导线等。大地三、安全用电原则1.尽量不同时使用多个大功率用电器。2.不接触低压带电体,不靠近高压带电体。3.更换灯泡、搬动用电器前应　 　电源开关。 4.不弄湿用电器,不损坏绝缘层。5.保险装置、插座、导线、家用电器等达到使用寿命时应及时更换。断开1.如图甲所示,测电笔的笔尖应该是　 　(选填“导体”或“绝缘体”)。在图乙和图丙中,正确使用测电笔的是图　 　。如图丁所示,在电路正常情况下,当笔尖接触导线时,若测电笔的氖管发光,则该导线是　 　线。 导体丙相2.三脚插头的①号脚与用电器的金属外壳相连,插座上的①号孔接　 　;当三脚插头插入三孔插座时,用电器的金属外壳就与　 　相连通,这样万一用电器的外壳带电,电流就会流入　 　,防止造成触电事故。 保护线大地大地3.如图所示,前者一手抓住相线,一手抓住中性线,他　 　(选填“会”或“不会”)触电;后者赤脚站在地面上,他一手抓住相线,此时家庭电路中的　 　会迅速断开,对人体起到保护作用,若家庭电路未安装漏电保护器,后者　 　(选填“会”或“不会”)触电。 会漏电保护器会4.如图是一种典型的家庭电路配电分支回路的设计方案示意图。(1)家庭电路分成了三条分支回路,这三条分支回路是相互　 　联的;插座分支回路中各插座之间是　 　联的;照明分支回路中控制灯泡的开关和灯泡是　 　联的。 (2)当人触碰到三孔插座的相线插孔时,下列说法正确的是　 　。 A.灯泡会被烧毁B.干路的空气开关会“跳闸”C.插座分支回路的空气开关会“跳闸”D.插座分支回路的漏电保护器会“跳闸”并并串D考点一　安全用电(2025省考第6题A,2024省考第9题)例1 (2025长沙模拟)电已成为生活中不可或缺的一部分,对我们而言,熟知一些安全用电的基本常识是非常重要的。以下四种情形中,符合安全用电原则的是( )A.使用测电笔时,手必须碰到笔尖金属体B.在一个接线板上同时使用多个大功率用电器C.发现有人触电,应该直接用手迅速将其拉开D.将用电器的金属外壳接地D变式1 我国新能源汽车产业蓬勃发展,新能源汽车充电桩也大量出现,如图所示。充电桩的外壳应该接在　 　(选填“相”“中性”或“保护”)线上,工作人员在安装充电桩时　 　(选填“不必”或“必须”)断开电源。 保护必须考点二　家庭电路的连接(2025省考第7题B、D)例2 (2025岳阳模拟)现代生活离不开电,了解家庭电路的组成及工作原理,遵循安全用电原则,掌握触电急救措施,是我们安全用电的保障。如图是家庭电路的简化图,若各处连接都正确,则( )A.a线和b线间的电压不高于36 VB.开关和灯泡L的位置不可以互换C.连接中性线时,因为中性线没有电,可以用手直接触摸,无须断开总开关D.洗衣机接入家庭电路时,可以用两孔插座也可以用三孔插座B变式2 如图所示是小明家的部分家庭电路,断开开关,灯泡L熄灭,此时用测电笔按照正确的操作方法接触A处,氖管　 　(选填“发光”或“不发光”);用测电笔按照正确的操作方法接触B处,氖管　 　(选填“发光”或“不发光”),所以该电路　 　(选填“存在”或“不存在”)安全隐患。 发光发光存在变式3 日常生活 某天晚上,照明一直正常的居民楼突然停电,经检查是配电房的保险丝烧断了,换上跟原来一样规格的保险丝,全楼的灯又亮了,可是,只经过几分钟,保险丝又熔断了,其原因是( )A.一定是某处发生了短路B.可能是电路中新连入了大功率的用电器C.可能是进入配电房的相线断路D.可能是进入配电房的中性线断路B考点三　家庭电路故障判断归纳总结　 三种常见断路故障的判断(1)进户相线断路:用测电笔检验电路的不同部分,氖管都不发光。(2)进户中性线断路:用测电笔接触开关闭合线路的相线和中性线,氖管都发光。(3)灯泡断路:闭合开关后,用测电笔接触灯泡座上的接线柱,一个接线柱能使氖管发光,一个接线柱不能使氖管发光。例3 日常生活 小明家新装修的房子,有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开关接在中性线上造成的,他打开墙上的开关盒和天花板上的灯线盒,如图所示,用测电笔测试a、b、c、d四个接线柱,下列操作和现象,能证明爸爸判断正确的是( )A.断开开关,接触a、b时氖管一亮一暗B.闭合开关,接触c、d时氖管一亮一暗C.闭合开关,接触a、b时氖管均发光D.断开开关,接触c、d时氖管均发光D变式4 小明家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用测电笔分别测试了图中插座的两个孔,发现氖管都发光。他断开开关S,再次用测电笔测试插座的两个孔(假设故障只有一处),下列说法正确的是( )A.测试两孔时测电笔都发光B.故障是L的灯丝断了C.故障是L短路D.故障是进户线的中性线断了D变式5 如图所示为家庭电路中的一部分,闭合开关S1,灯L1亮,此时L1两端的电压为　 　V。再闭合开关S2,此时灯L1和灯L2是　 　联的,但是灯L1亮,灯L2不亮,用测电笔测试d点,发现测电笔氖管发光,则电路故障是　 　(用字母表示)间发生断路。 220cd并1.(多选)(2025长沙二模)如图是小雪设计的家庭电路,其中电路元件连接正确的是( )A.空气开关和电能表B.灯泡和控制它的开关C.两孔插座D.三孔插座BC2.(2025长沙)下列符合安全用电要求的是( )A.手机充电完毕后,不拔充电插头B.多个大功率用电器同时接在一个插线板上工作C.空气开关跳闸后,不排除故障就重新闭合通电D.人离开时将电烤火炉及时断电D3.(2024湖南)关于安全用电,下列说法正确的是( )A.在高压线下钓鱼B.电冰箱的金属外壳要接地C.用湿抹布擦拭正在工作的用电器D.家庭电路中控制用电器的开关要接在中性线与用电器之间B4.(2025长沙模拟)如图所示是某同学家的部分电路,开始时各部分正常工作,当台灯的插头插入插座后,正常烧水的电热壶突然不工作了,灯泡也熄灭了,拔出台灯的插头后,电热壶和灯泡仍不能工作,把测电笔分别插入插座的左、右两孔中,氖管均不能发光。下列说法正确的是( )A.和灯泡连接的开关接法正确B.故障可能是电热壶所在电路的B、D两点间短路C.故障可能是台灯短路导致保险丝熔断D.故障可能是进户中性线至C点间导线断路C5.(2025长沙模拟)如图是宾馆台灯和电视插座的开关控制电路,其中S1为旋钮开关,单独控制台灯,S2单独控制电视插座,请将电路图连接完整。答案:如图所示
