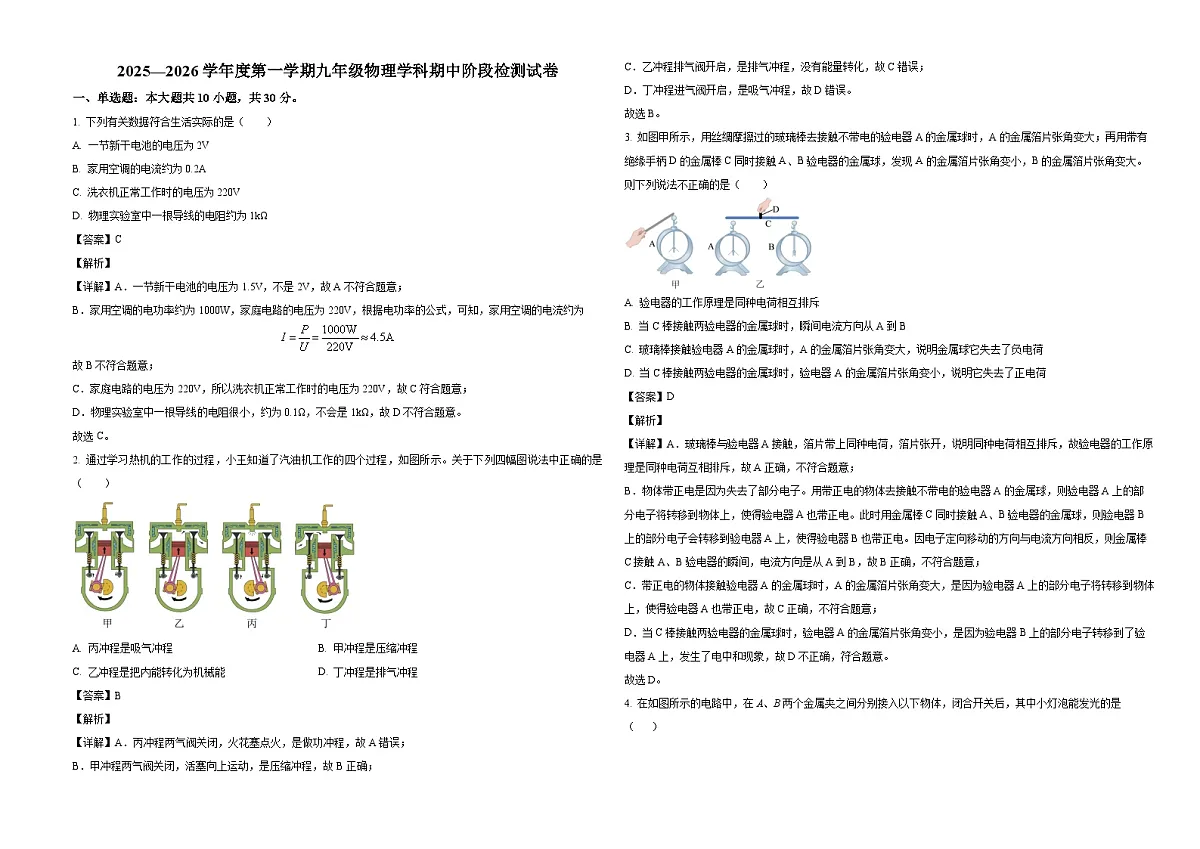

1. 下列有关数据符合生活实际的是（ ）
A. 一节新干电池的电压为2V
B. 家用空调的电流约为0.2A
C. 洗衣机正常工作时的电压为220V
D. 物理实验室中一根导线的电阻约为1kΩ
【答案】C
【解析】
【详解】A．一节新干电池的电压为1.5V，不是2V，故A不符合题意；
B．家用空调的电功率约为1000W，家庭电路的电压为220V，根据电功率的公式，可知，家用空调的电流约为
故B不符合题意；
C．家庭电路的电压为220V，所以洗衣机正常工作时的电压为220V，故C符合题意；
D．物理实验室中一根导线电阻很小，约为0.1Ω，不会是1kΩ，故D不符合题意。
故选C。
2. 通过学习热机的工作的过程，小王知道了汽油机工作的四个过程，如图所示。关于下列四幅图说法中正确的是（ ）

A. 丙冲程是吸气冲程B. 甲冲程是压缩冲程
C. 乙冲程是把内能转化为机械能D. 丁冲程是排气冲程
【答案】B
【解析】
【详解】A．丙冲程两气阀关闭，火花塞点火，是做功冲程，故A错误；
B．甲冲程两气阀关闭，活塞向上运动，是压缩冲程，故B正确；
C．乙冲程排气阀开启，是排气冲程，没有能量转化，故C错误；
D．丁冲程进气阀开启，是吸气冲程，故D错误。
故选B。
3. 如图甲所示，用丝绸摩擦过的玻璃棒去接触不带电的验电器A的金属球时，A的金属箔片张角变大；再用带有绝缘手柄D的金属棒C同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法不正确的是（ ）
A. 验电器的工作原理是同种电荷相互排斥
B. 当C棒接触两验电器的金属球时，瞬间电流方向从A到B
C. 玻璃棒接触验电器A的金属球时，A的金属箔片张角变大，说明金属球它失去了负电荷
D. 当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，说明它失去了正电荷
【答案】D
【解析】
【详解】A．玻璃棒与验电器A接触，箔片带上同种电荷，箔片张开，说明同种电荷相互排斥，故验电器的工作原理是同种电荷互相排斥，故A正确，不符合题意；
B．物体带正电是因为失去了部分电子。用带正电的物体去接触不带电的验电器A的金属球，则验电器A上的部分电子将转移到物体上，使得验电器A也带正电。此时用金属棒C同时接触A、B验电器的金属球，则验电器B上的部分电子会转移到验电器A上，使得验电器B也带正电。因电子定向移动的方向与电流方向相反，则金属棒C接触A、B验电器的瞬间，电流方向是从A到B，故B正确，不符合题意；
C．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，是因为验电器A上的部分电子将转移到物体上，使得验电器A也带正电，故C正确，不符合题意；
D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，是因为验电器B上的部分电子转移到了验电器A上，发生了电中和现象，故D不正确，符合题意。
故选D。

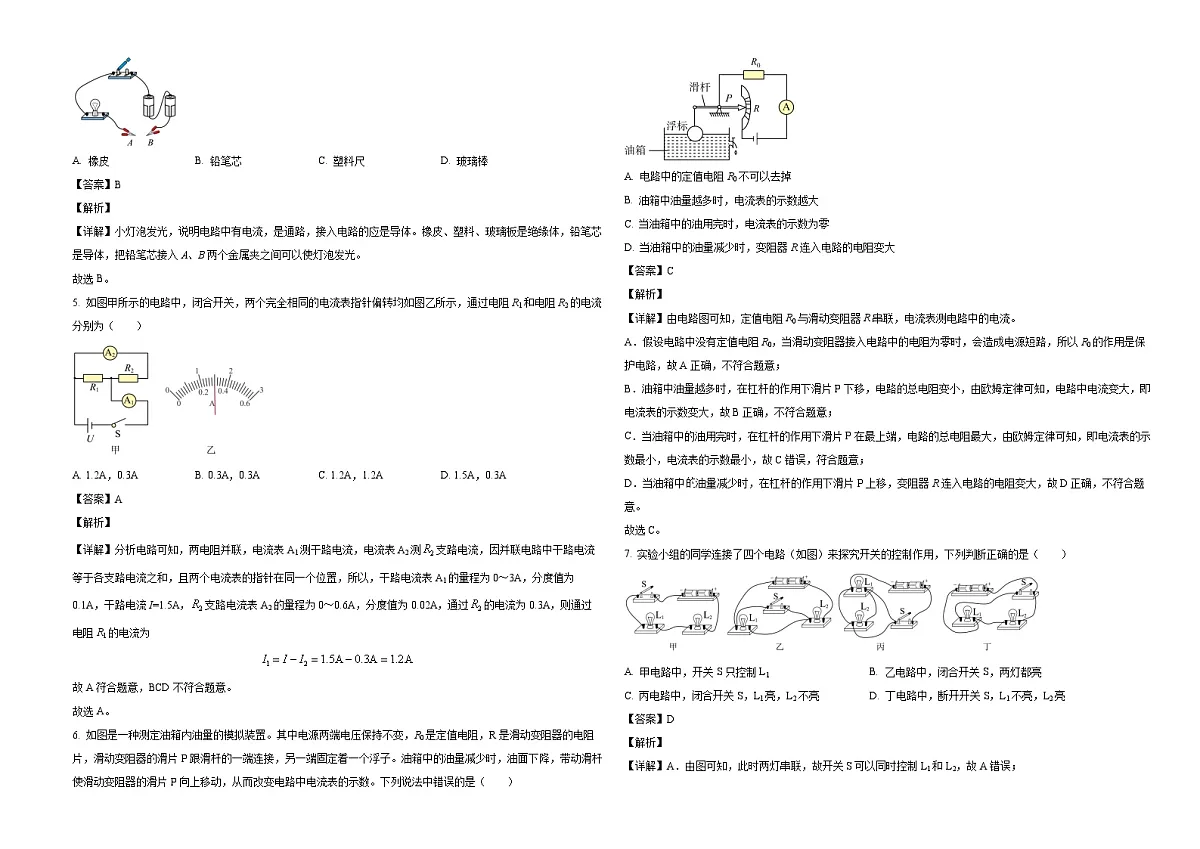

4. 在如图所示的电路中，在A、B两个金属夹之间分别接入以下物体，闭合开关后，其中小灯泡能发光的是（ ）
A. 橡皮B. 铅笔芯C. 塑料尺D. 玻璃棒
【答案】B
【解析】
【详解】小灯泡发光，说明电路中有电流，是通路，接入电路的应是导体。橡皮、塑料、玻璃板是绝缘体，铅笔芯是导体，把铅笔芯接入A、B两个金属夹之间可以使灯泡发光。
故选B。
5. 如图甲所示的电路中，闭合开关，两个完全相同的电流表指针偏转均如图乙所示，通过电阻R1和电阻R2的电流分别为（ ）
A. 1.2A，0.3AB. 0.3A，0.3AC. 1.2A，1.2AD. 1.5A，0.3A
【答案】A
【解析】
【详解】分析电路可知，两电阻并联，电流表A1测干路电流，电流表A2测支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，支路电流表A2的量程为0～0.6A，分度值为0.02A，通过的电流为0.3A，则通过电阻R1的电流为
故A符合题意，BCD不符合题意。
故选A。
6. 如图是一种测定油箱内油量的模拟装置。其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，另一端固定着一个浮子。油箱中的油量减少时，油面下降，带动滑杆使滑动变阻器的滑片P向上移动，从而改变电路中电流表的示数。下列说法中错误的是（ ）
A. 电路中的定值电阻R0不可以去掉
B. 油箱中油量越多时，电流表的示数越大
C. 当油箱中的油用完时，电流表的示数为零
D. 当油箱中的油量减少时，变阻器R连入电路的电阻变大
【答案】C
【解析】
【详解】由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流。
A．假设电路中没有定值电阻R0，当滑动变阻器接入电路中的电阻为零时，会造成电源短路，所以R0的作用是保护电路，故A正确，不符合题意；
B．油箱中油量越多时，在杠杆的作用下滑片P下移，电路的总电阻变小，由欧姆定律可知，电路中电流变大，即电流表的示数变大，故B正确，不符合题意；
C．当油箱中的油用完时，在杠杆的作用下滑片P在最上端，电路的总电阻最大，由欧姆定律可知，即电流表的示数最小，电流表的示数最小，故C错误，符合题意；
D．当油箱中油量减少时，在杠杆的作用下滑片P上移，变阻器R连入电路的电阻变大，故D正确，不符合题意。
故选C。
7. 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D
【解析】
【详解】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。
故选D。

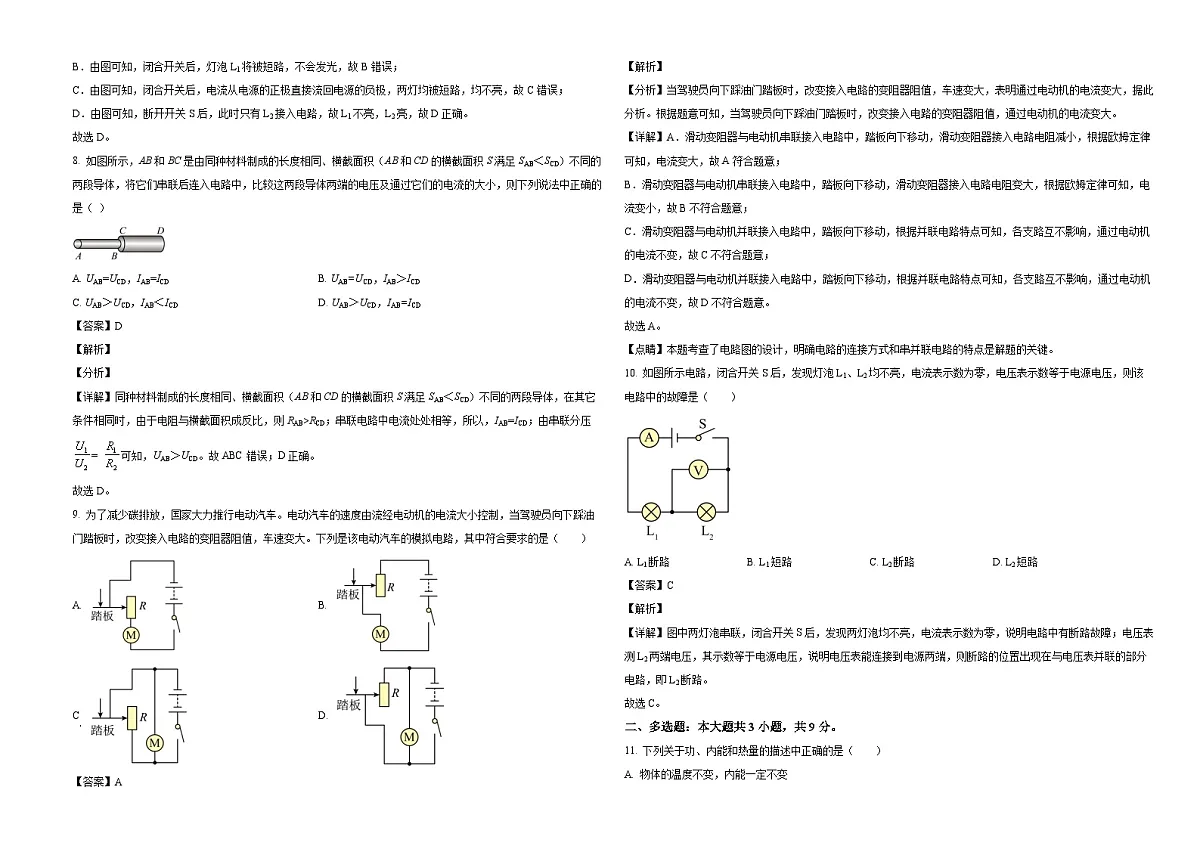

8. 如图所示，AB和BC是由同种材料制成的长度相同、横截面积（AB和CD的横截面积S满足SAB＜SCD）不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则下列说法中正确的是（ ）
A. UAB=UCD，IAB=ICDB. UAB=UCD，IAB＞ICD
C. UAB＞UCD，IAB＜ICDD. UAB＞UCD，IAB=ICD
【答案】D
【解析】
【分析】
【详解】同种材料制成的长度相同、横截面积（AB和CD的横截面积S满足SAB＜SCD）不同的两段导体，在其它条件相同时，由于电阻与横截面积成反比，则RAB>RCD；串联电路中电流处处相等，所以，IAB=ICD；由串联分压= 可知，UAB＞UCD。故ABC错误；D正确。
故选D。
9. 为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（ ）
A. B.
C D.
【答案】A
【解析】
【分析】当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
【详解】A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
10. 如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）
A. L1断路B. L1短路C. L2断路D. L2短路
【答案】C
【解析】
【详解】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中有断路故障；电压表测L2两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路的位置出现在与电压表并联的部分电路，即L2断路。
故选C。
二、多选题：本大题共3小题，共9分。
11. 下列关于功、内能和热量的描述中正确的是（ ）
A. 物体的温度不变，内能一定不变
B. 做功和热传递都能改变物体的内能
C. 温度高的物体含有的热量比温度低的物体多
D. 热量总是自发地从温度高的物体向温度低的物体传递
【答案】BD
【解析】
【详解】A．内能是指物体内部所有分子的分子动能和分子势能的和；即内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，故A错误；
B．改变物体内能的有两种方式，即做功和热传递，且改变物体内能的两种方法是等效的，故B正确；
C．在热传递过程中，内能改变的多少叫做热量，热量不是状态量，不能说含有或者具有热量，故C错误；
D．热传递的条件是有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量总是自发地从高温物体传给低温物体，故D正确．
12. 在用如图所示的电路“探究并联电路电流特点”的实验中，下列说法中正确的是（ ）
A. 本实验应选用两个规格相同的小灯泡
B. 实验中若一个小灯泡的灯丝断了，另一个小灯泡还能发光
C. 为了得到普遍规律，本实验应换用不同规格的小灯泡，反复测多组电流值
D. 若实验中选用两个规格相同的小灯泡，电路中的电流满足、关系，该结论具有普遍性
【答案】BC
【解析】
【详解】A．为了让实验结论更具普遍性，避免因灯泡规格相同导致的特殊情况，应选用不同规格的小灯泡，故A错误；
B．两灯并联，根据并联电路各支路互不影响，实验中若一个小灯泡的灯丝断了，另一个小灯泡还能发光，故B正确;
C．实验探究中，为了得到 “普遍规律”，需要换用不同规格的小灯泡，反复测多组电流值，故C正确；
D．之所以得出通过两支路的电流相等，是因为选用灯泡的规格相同，器材太特殊，得出的结论有偶然性，不具有普遍性，故D错误。
故选BC。
13. 如图电路，电源为两节干电池。闭合开关S1、S2，电流表A1的示数为0.3A，电流表A2的示数为0.5A，此时电压表V的示数为2.8V，灯丝电阻不受温度影响，则（ ）
A. 通过灯L2的电流为0.3A
B. 干路电流为0.8A
C. 再将S1断开时，只有L1工作，电表“A1”的示数不变
D. 再将S1断开时，电表“V”的示数减小到零
【答案】CD
【解析】
【详解】AB．由图中可知，小灯泡L1与小灯泡L2并联，电流表A1测流过小灯泡L1的电流，电压表测小灯泡L2两端电压，由电流表示数可知，干路电流为I=0.5A，流过小灯泡L1电流为I1=0.3A，故由并联电路中干路电流等于各支路电流之和可得，流过灯L2的电流为
I2=I-I1=0.5A-0.3A=0.2A
故AB不符合题意；
C．将S1断开后，此时此时灯泡L2所在支路发生断路，只有灯泡L1接入电路，此时灯泡L1两端电压为电源电压不变，流过灯泡L1的电流不变，故电流表A1的示数不变，故C符合题意；
D．由C中分析可知，将开关S1断开后，此时小灯泡L2中没有电流流过，电压表未接入电路，故电压表“V”数将减小到零，故D符合题意。
故选CD。
三、填空题：本大题共6小题，共24分。
14. 如图所示，甲电表的示数是______，乙电表的示数是______。
【答案】 ①. 2.6A ②. 2.4V
【解析】
【详解】[1][2]甲表盘上有“A”，是电流表，乙表盘上有“V”，是电压表；甲的量程是0～3A，其分度值为0.1A，示数为2.6A；乙的量程为0～3V，分度值为0.1V，示数为2.4V。
15. 自然界中有且只有两种电荷，分别是正电荷和负电荷，被丝绸摩擦过玻璃棒所带的电荷是______电荷，验电器是根据______的原理制成的。
【答案】 ①. 正 ②. 同种电荷相互排斥
【解析】
【详解】[1]摩擦起电的本质是电子的转移，电子带负电，被丝绸摩擦过的玻璃棒因为失去电子而带正电荷。
[2]验电器是根据同种电荷相互排斥的原理制成的，当物体与验电器的金属球接触时，验电器的金属箔张开，则说明物体带电，张开角度越大，说明物体带的电荷越多。
16. 上海家庭电路中，电视机两端的电压为___________伏，它与洗衣机是___________连接的（选填“串联”或“并联”）。
【答案】 ①.
220 ②.
并联
【解析】
【详解】[1]家庭电路的电压在我国统一为220V，因此电视机正常工作时的两端电压为220V。
[2]家庭中各用电器之间需要独立工作，互不影响，因此它们采用并联的连接方式。
17. 某定值电阻两端加上6V的电压时，测得通过它的电流为2A，则其阻值为___________，若电压为0，则它的阻值为___________。
【答案】 ①.
3 ②.
3
【解析】
【详解】[1]根据欧姆定律公式，当电压为6V、电流为2A时，其阻值
[2]电阻是导体本身的性质，只与材料、长度、横截面积和温度等有关，与电压和电流无关，因此电压为0时，阻值仍为3Ω。
18. 如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为______V，灯L2两端的电压为______V。
【答案】 ①. 3 ②. 1.5
【解析】
【详解】[1][2]由电路图可知，当S1闭合、S2断开时，两灯串联，电压表测L1两端电压，此时电压表的示数为3V，即灯L1两端的电压为3V；当S1断开，S2闭合时，两灯仍串联，电压表测电源电压，即电源电压为4.5V，串联电路中电源电压等于各部分电路两端电压之和，所以L2两端的电压
U2=U-U1=4.5V-3V=1.5V
19. 如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 _____ ，电压表V的示数与电流表A2的示数之比将 _____ ．（均填“变大”“变小”或“不变”）
【答案】 ①. 不变 ②. 变大
【解析】
【详解】由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测R1支路电流，电流表A2测R2支路电流；因电源电压保持不变，所以滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A1的示数将不变，当滑动变阻器R2的滑片P向左端移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因电压表V的示数不变，电流表A2示数变小，所以电压表V示数与电流表A2示数的比值变大．
四、综合题：本大题共6小题，共37分。
20. 某团队在海拔3000多米的高山上野营时，使用铁锅烧水，他们发现把体积为2L的水从加热到时，共消耗了0.5kg的干木柴。[，，]求：
（1）干木柴完全燃烧放出的热量。
（2）水吸收的热量。
（3）铁锅烧水的效率。
【答案】（1）

（2）

（3）
【解析】
【小问1详解】
根据公式 ，可得干木柴完全燃烧放出的热量
【小问2详解】
水的质量
水的温度变化
则水吸收的热量
【小问3详解】
由题意可得，铁锅烧水效率
21. 在“探究串联电路的电压规律”时，小明同学设计了如图所示的电路。
（1）开关闭合后，电压表测灯______两端的电压；
（2）为了测量BC两点间的电压，小明将电压表接A点的线端改接到C点，闭合开关后，发现______（填字母序号）；
A.电压表无示数 B.示数超过电压表量程 C.电压表指针反偏
（3）为测两灯的总电压，只需改动一根导线，请在图中在需要改动的导线上打“×”，并画出新的导线______。小明继续正确实验，并把数据记录在下表中；
小明分析以上实验数据得出了两个实验结论：
①串联电路两端的总电压等于各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等；
（4）实验结束后，同学们对小明的实验及其结论进行了交流与评估，下列说法不正确的是______（填字母序号）。
A.结论①可能是在误差范围内得出的
B.结论②具有普遍性，任何情况下都成立
C.应更换不同规格灯泡多次实验
D.还可以继续探究UAC的电压是否等于电源电压
【答案】 ①. L1 ②. C ③. ④. B
【解析】
【分析】
【详解】（1）[1]由电路图知，开关闭合后，电压表正接线柱接B点，相当于接到了L1的左端，负接线柱接在L1左侧，因此电压表测灯L1两灯的电压。
(2)[2]小明为了测量B、C两点间的电压，将电压表接A点的线改接到C点，闭合开关后会发现电压表指针反转，因为电压表的正接线柱原来接的B点，负接线柱接的是A点，即电流经B点到A点；但改接后，C点接的是电源的正极，则电压表的正接线柱应接在C点，若直接将A点的线改接到C点，会造成接线柱接反。故C符合题意，AB不符合题意。
故选C。
(3)[3]电压表原测的是灯L1的电压，现要测两灯的总电压，则只需要将接在B点的线改接到 C点即可，所以图如下
(4)[4]A．在表格中UAB是灯L1两端的电压，UBC是灯L2两端的电压，UAC是两灯的总电压，而电路图中，两灯是串联连接，所以在串联电路两端的总电压等于各部分电路两端的电压之和，故A正确，A不符合题意；
B．小明由实验得出的结论②是错误的，其原因是在实验中两个灯泡的规格时相同的，造成结论具有偶然性，故B错误，B符合题意；
C．为了使结论具有普遍性，应选用不同规格的灯泡进行多次测量，故C正确，C不符合题意；
D．在上述实验的基础上再测出电源两端的电压，对比实验数据，即可得出结论，故D正确，D不符合题意。
故选B。
22. 在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。
（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；______
（2）连接电路时，开关应该______。闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是______；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（5）实验中测得五组数据，并绘制出定值电阻R的I﹣U图像如图丙所示。由图像可得：
①实验中所用定值电阻R的阻值为______Ω；
②实验结论：______；
（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于______Ω。
【答案】 ①. ②. 断开 ③. B ④. 定值电阻R开路 ⑤. 0.30 ⑥. 5 ⑦. 保持电阻不变，导体中的电流与导体两端电压成正比 ⑧. 25
【解析】
【详解】（1）[1]滑片P向B端滑动时，电流表的示数变小，滑动变阻器接入电路电阻变大，下端接线柱应接C点，如下图所示：
（2）[2][3]连接电路时，开关应该处于断开状态，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。
（3）[4]闭合开关发现电流表几乎无示数，说明电路是开路；电压表示数接近3V，测电源电压，移动滑片P，两电表示数均无变化，则电路故障可能是定值电阻R开路。
（4）[5]图乙中，电流表量程为0~0.6A，分度值为0.02A，示数为0.30A。
（5）[6]定值电阻R的阻值为
[7]由图丙图像可得出：保持电阻不变，导体中的电流与导体两端电压成正比。
（6）[8]当电路中电流最小时总电阻最大，为
此时滑动变阻器接入电路中的电阻为
故本实验所用滑动变阻器的最大阻值应不小于25Ω。
23. 在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R2 的电流I2．
【答案】（1）6V（2）0.5A
【解析】
【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点求出通过电阻R2的电流；
【详解】由电路图可知,R1与R2并联,电流表A1测R1支路的电流，电流表A测干路电流．(1)因并联电路中干路电流等于各支路电流之和，所以,电流表A的示数为0.8A,电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，所以,由I＝可得，电源的电压：U＝I1R1＝0.3A×20Ω＝6V，通过电阻R2的电流： I2＝I−I1＝0.8A−0.3A＝0.5A
24. 小雪用如图所示的实验器材探究“电阻的大小与哪些因素有关”，其中电源电压恒定，灯丝电阻的变化忽略不计。她提出以下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。
（1）实验中小雪通过观察___________来比较金属丝电阻的大小更准确；
（2）为了实验安全，电路甲中的小灯泡能否用导线代替？___________（选填“能”或“不能”）；
（3）小雪分别将图乙中的四根金属丝的两端接到电路甲中M、N处，并将测得的电流值记在了表格中；
（4）为了验证猜想2，需比较表格中B和___________两个电流值；比较表格中B和C两个电流值，是为了验证猜想___________（填序号），可以得到的结论为___________。
（5）通过实验发现锰铜合金和镍铬合金导电性能较好的材料是___________（选填“锰铜合金”或“镍铬合金”）。
【答案】 ①. 电流表的示数 ②. 不能 ③. D ④. ① ⑤. 导体材料和横截面积相同时，导体的长度越长，电阻越大 ⑥. 锰铜合金
【解析】
【详解】（1）[1]实验中当电流变化不大，通过灯泡的亮暗程度无法准确判断金属丝的大小，所以需要观察电流表的示数。
（2）[2]电路中串联灯泡的另一个作用是用来保护电路，所以不能用导线代替灯泡。
（4）[4][5]要探究导体的电阻与导体的横截面积的关系，需要控制导体的材料和长度相同，故选B和D，根据表格数据可知，当导体材料和横截面积相同时，导体的长度越长，电流越小，则电阻越大。
（5）[6]比较锰铜合金和镍铬合金导电性能，需要控制导体的长度、横截面积相同，选用AB两导体，据表可知，A导体的电流大，则锰铜合金的导电性能好。
25. 如图1所示，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P由一端移动到另一端时，电路中的电流与变阻器R2两端电压的关系图像如图2所示。求：
（1）电源电压及R1的阻值；
（2）在图2中画出滑片P由一端移动到另一端时，电路中的电流与R1两端电压的关系图像。（标出图像两端点的横、纵坐标）
【答案】（1），；（2）
【解析】
【详解】解：（1）由图1可知R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；当滑片P在a端时，滑动变阻器接入电路的阻值为0Ω，电压表示数为0V，此时电路中的电流最大；由图可知此时电路中的电流为I1=3I0，电源电压为
U=I1R1=3I0R1①
当滑片P在b端时，滑动变阻器接入电路的阻值最大，电压表示数最大，此时电路中的电流最小；由图可知此时电路中的电流为I2=I0，R2两端的电压为U2=U0，则电源电压为
U=U0+I0R1②
联立①②可解得
，
（2）当电路中的电流为I0时，滑片P在b端，R1两端的电压为
当电路中的电流为3I0时，滑片P在a端，R1两端的电压为
作图如下：
。
答：（1）电源电压为，R1的阻值为；
（2）见解析。UAB/V
UBC/V
UAC/V
1.8
1.8
3.6
导体
A
B
C
D
电流
