2026年福建省中考物理一轮复习 教材考点探究 第十五章 电学-家庭电路 课件

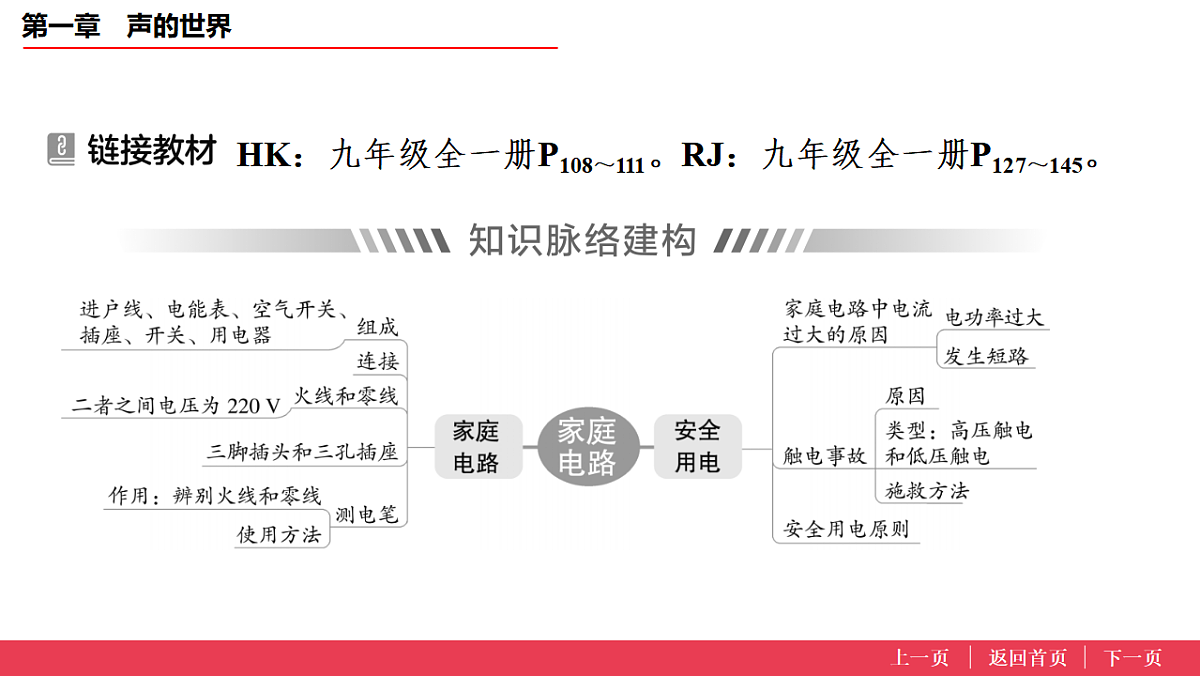

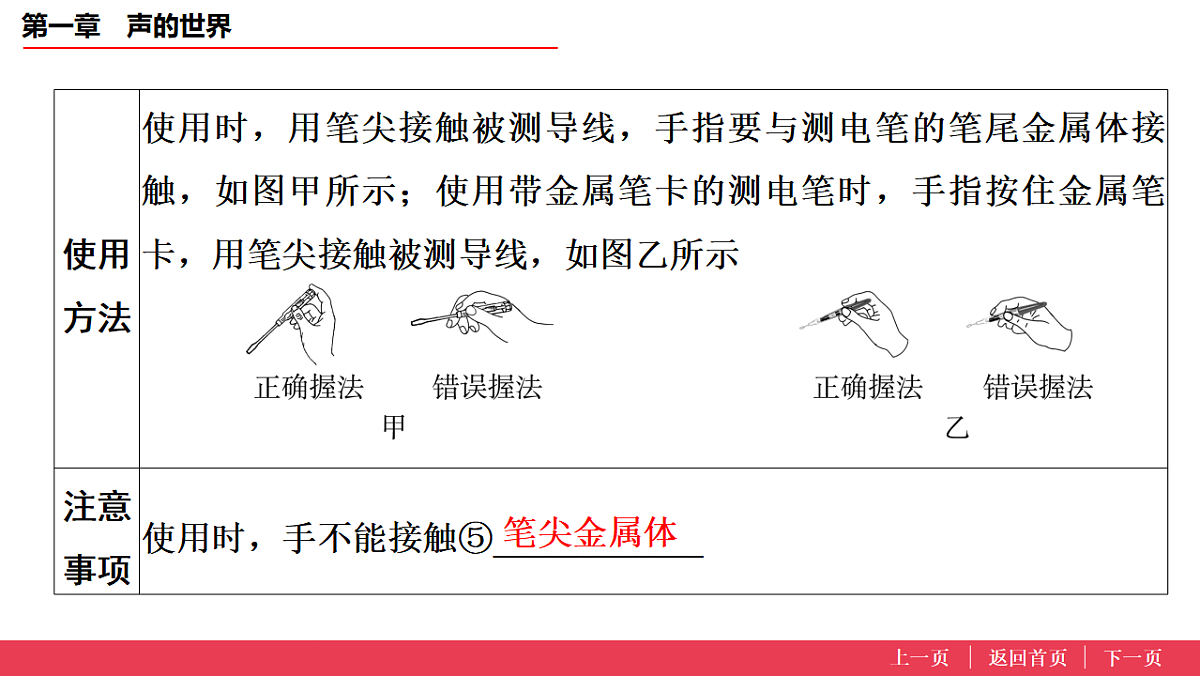

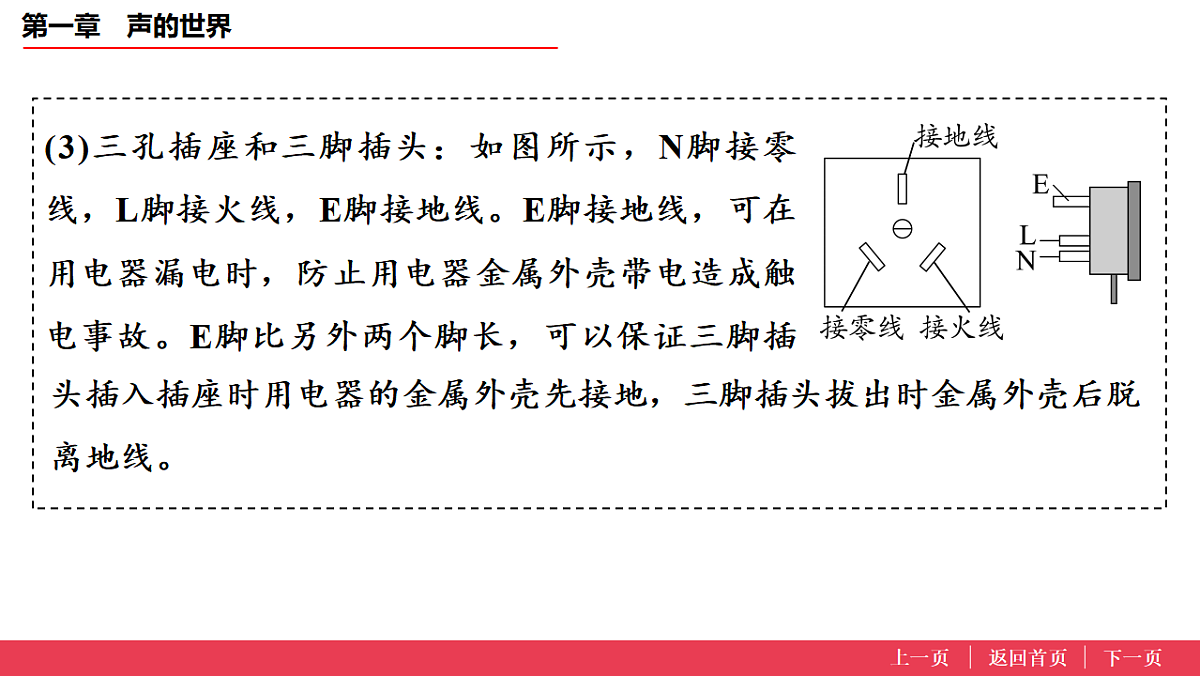

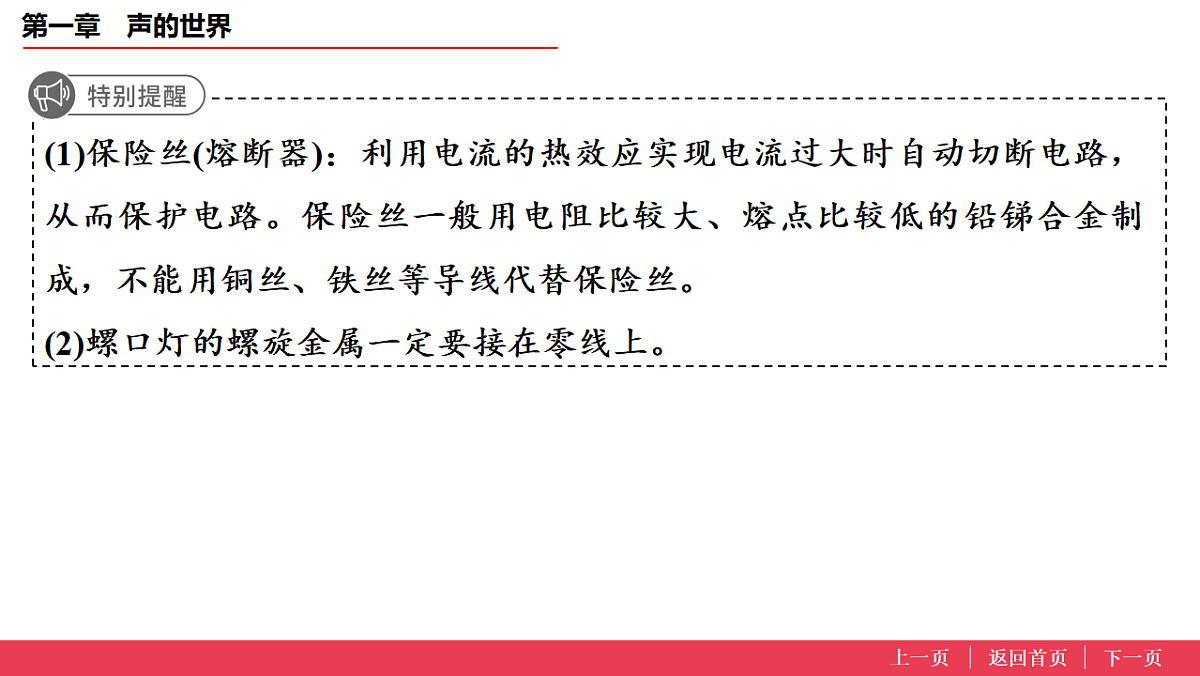

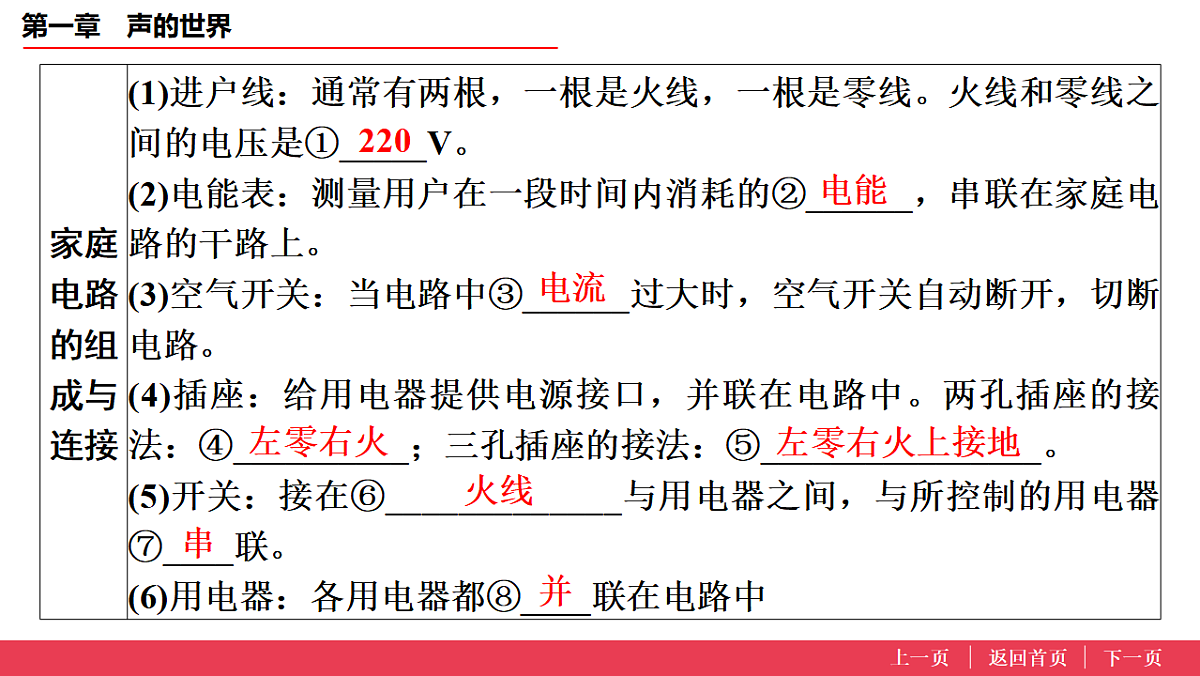

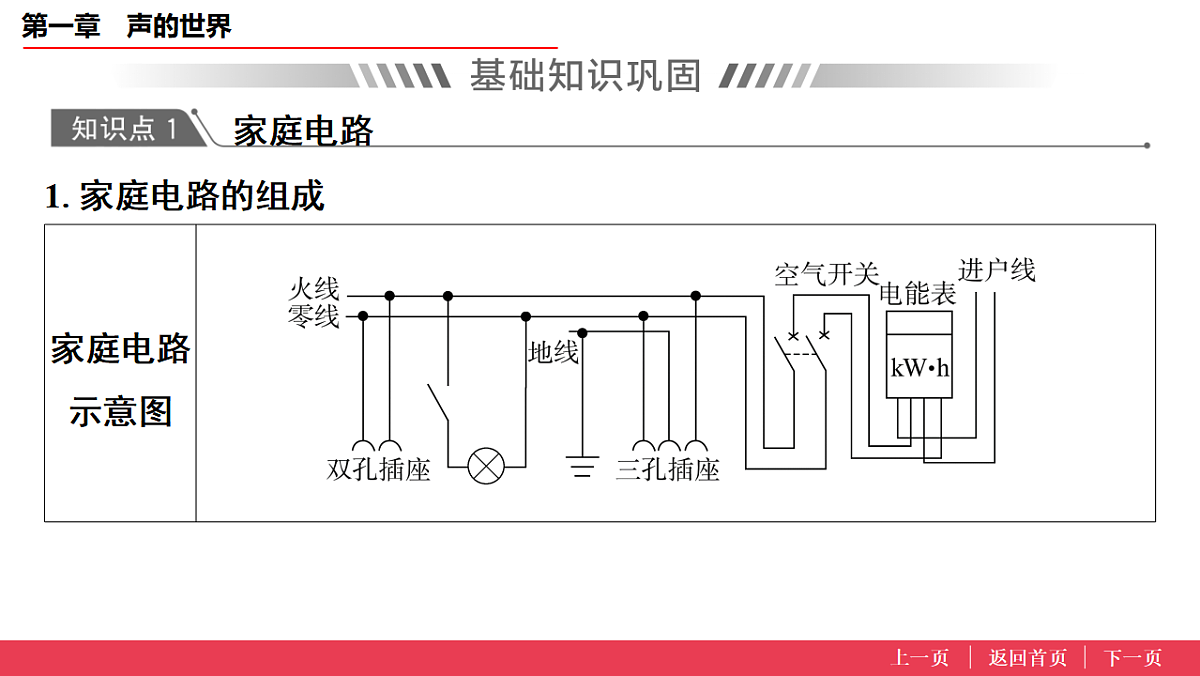

2026年福建省中考物理一轮复习 教材考点探究第十五章　电学-家庭电路 HK：九年级全一册P108～111。RJ：九年级全一册P127～145。1.家庭电路的组成家庭电路220电能电流左零右火左零右火上接地火线串并(1)保险丝(熔断器)：利用电流的热效应实现电流过大时自动切断电路，从而保护电路。保险丝一般用电阻比较大、熔点比较低的铅锑合金制成，不能用铜丝、铁丝等导线代替保险丝。(2)螺口灯的螺旋金属一定要接在零线上。(3)三孔插座和三脚插头：如图所示，N脚接零线，L脚接火线，E脚接地线。E脚接地线，可在用电器漏电时，防止用电器金属外壳带电造成触电事故。E脚比另外两个脚长，可以保证三脚插头插入插座时用电器的金属外壳先接地，三脚插头拔出时金属外壳后脱离地线。2.测电笔火线零线火线零线笔尖金属体 安全用电电功率短路2.触电事故火线切断3.安全用电原则(1)________低压带电体，________高压带电体。(2)更换灯泡、搬动电器前应______电源开关。(3)不弄湿用电器，不损坏绝缘层，不用湿手触摸用电器和开关。(4)保险装置、插座、导线、家用电器等达到使用寿命要及时更换。(5)有金属外壳的家用电器，外壳一定要______。不接触不靠近断开接地(1)我国家庭电路的电压为220 V，动力电路的电压为380 V。(2)雷电会对人体产生很大的危害，应注意防雷。应在高大建筑物上安装避雷针，雷雨天不要在树下避雨，不要在户外接打电话。(3)对家庭电路来说，生活中常见的水和人体都是导体，因此弄湿用电器、湿手触摸开关、未切断电源就去拉触电的人或用水灭电器火灾等，都是不安全的。例1　(2022 福建)用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。家庭电路的连接 9年3考 【变式训练1】(2025 厦门5月质检)下图是一款智能语音控制小夜灯的电路图。闭合开关后，小夜灯的语音模块可接收开关灯指令、颜色指令和亮度指令进行调节。请将电路图连接完整。例2　(2025厦门1月质检)下图为某家庭电路图，下列说法正确的是( 　)A.a为空气开关，b为电能表B.连接电路时可以将地线和零线互换C.螺口灯的安装符合安全用电要求D.五孔插座的“两孔”和“三孔”串联C例3　(2025 福建)关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是(　 　)A.用湿抹布擦拭充电插口B.充电桩需要安装接地线C.充电桩起火立即泼水救火D.充电桩无需安装保险装置安全用电 9年7考B【变式训练2】(2024福建)下列做法符合安全用电原则的是(　 　)A.直接用手拉开触电的人B.开关接在零线和电灯之间C.不切断电源直接换灯泡D.家用电器的金属外壳接地D【变式训练3】(2025 龙岩5月质检)“安全用电，珍惜生命”，图中有关安全用电的做法正确的是(　 　)A例4　(2021福建)如图所示的照明电路中，电灯突然熄灭，用测电笔测试a、b、c三点，测电笔均发亮，测试d点不亮，故障是__________；测电笔发亮时，火线、测电笔、人体与大地构成____联电路。家庭电路故障分析 9年2考cd段断路串【变式训练4】(2024福州3月质检)如图所示的家庭电路有A、B两个插座，将台灯接入A插座，灯不亮，改接到B插座，灯亮。用测电笔分别测试A插座的左右两孔，只有测右孔时氖管发光。若电路中只有一处故障，则故障可能是(　 　)A.进户火线断路B.进户零线断路C.导线bd断路D.导线ac断路D
