2025-2026学年吉林省长春七十二中九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年吉林省长春七十二中九年级（上）期中物理试卷-自定义类型，共9页。试卷主要包含了单选题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.小明发现玩具车电池盒内的弹簧不见了，用下列哪种弹簧可以代替（ ）
A. 橡胶弹簧B. 陶瓷弹簧C. 塑料弹簧D. 铜丝弹簧
2.下列物理量认识中，不正确的是（ ）
A. 一盏节能灯的电流是0.1AB. 家用空调的电流是5A
C. 一节新的蓄电池的电压2VD. 对人体安全的电压是36V
3.为保护学生视力，降低近视发生的概率，教室里安装了护眼灯。教室各电学器材，与护眼灯串联的是（ ）
A. 电子白板B. 饮水机C. 电风扇D. 控制护眼灯的开关
4.飞机在飞行过程中与空气摩擦往往会带上负电。为了在飞机着陆时把电荷及时转移走，某些飞机会在地轮上安装搭地线（如图所示）。下列有关说法正确的是（ ）
A. 飞机带上负电是因为失去电子
B. 与飞机摩擦的空气也会带负电
C. 搭地线必须用绝缘体材料制作
D. 着陆时电流从大地流向飞机
5.两灯L1和L2连接在同一电路中，闭合开关，下列现象可以判断两灯一定串联的是（ ）
A. 灯L1和L2的电压不同B. 灯L1和L2的电流相同
C. 灯L1发光但L2不发光D. 两灯L1和L2均能发光
6.发生短路时（ ）
A. 电路中的电阻很大B. 电路中的电阻很小C. 电路中的电流很小D. 电路中的电压很大
7.小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样。下列说法中正确的是（ ）
A. 该灯泡只能在220V电压下工作B. 该灯泡正常发光的电阻是1210Ω
C. 该灯泡每秒消耗的电能是40WD. 该灯泡的实际功率是40W不变

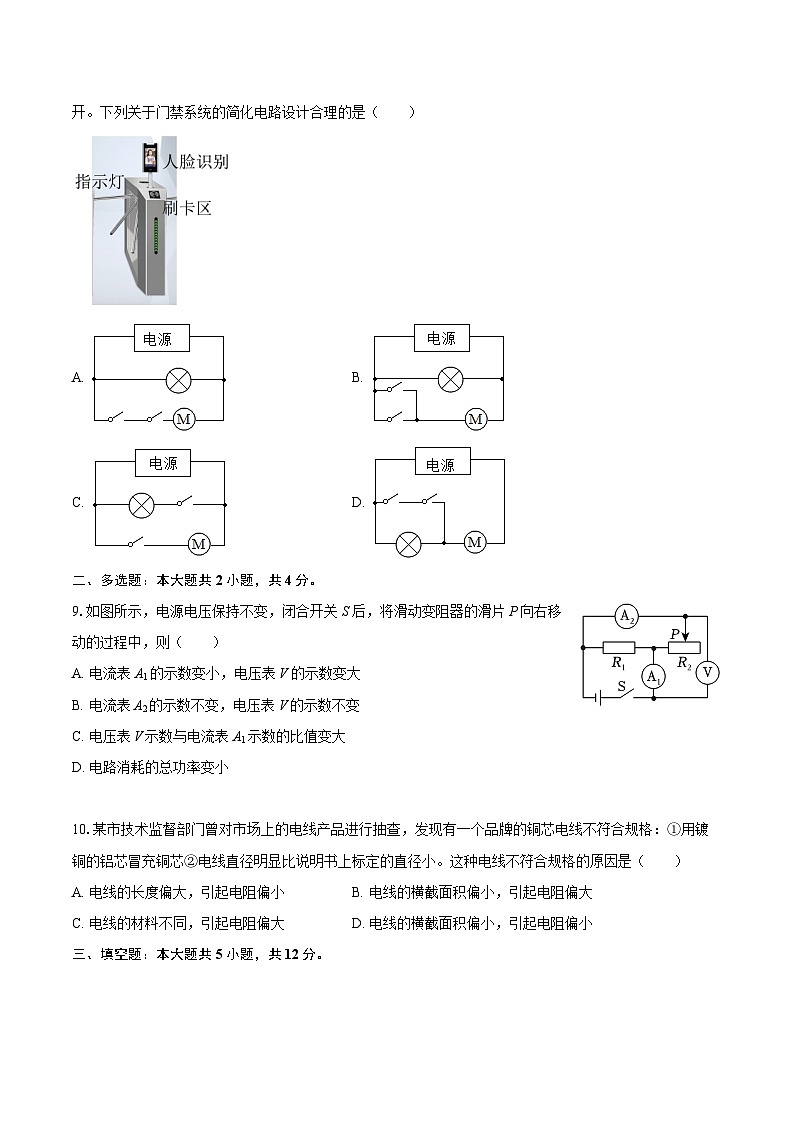

8.如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
二、多选题：本大题共2小题，共4分。
9.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，则（ ）
A. 电流表A1的示数变小，电压表V的示数变大
B. 电流表A2的示数不变，电压表V的示数不变
C. 电压表V示数与电流表A1示数的比值变大
D. 电路消耗的总功率变小
10.某市技术监督部门曾对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯②电线直径明显比说明书上标定的直径小。这种电线不符合规格的原因是（ ）
A. 电线的长度偏大，引起电阻偏小B. 电线的横截面积偏小，引起电阻偏大
C. 电线的材料不同，引起电阻偏大D. 电线的横截面积偏小，引起电阻偏小
三、填空题：本大题共5小题，共12分。

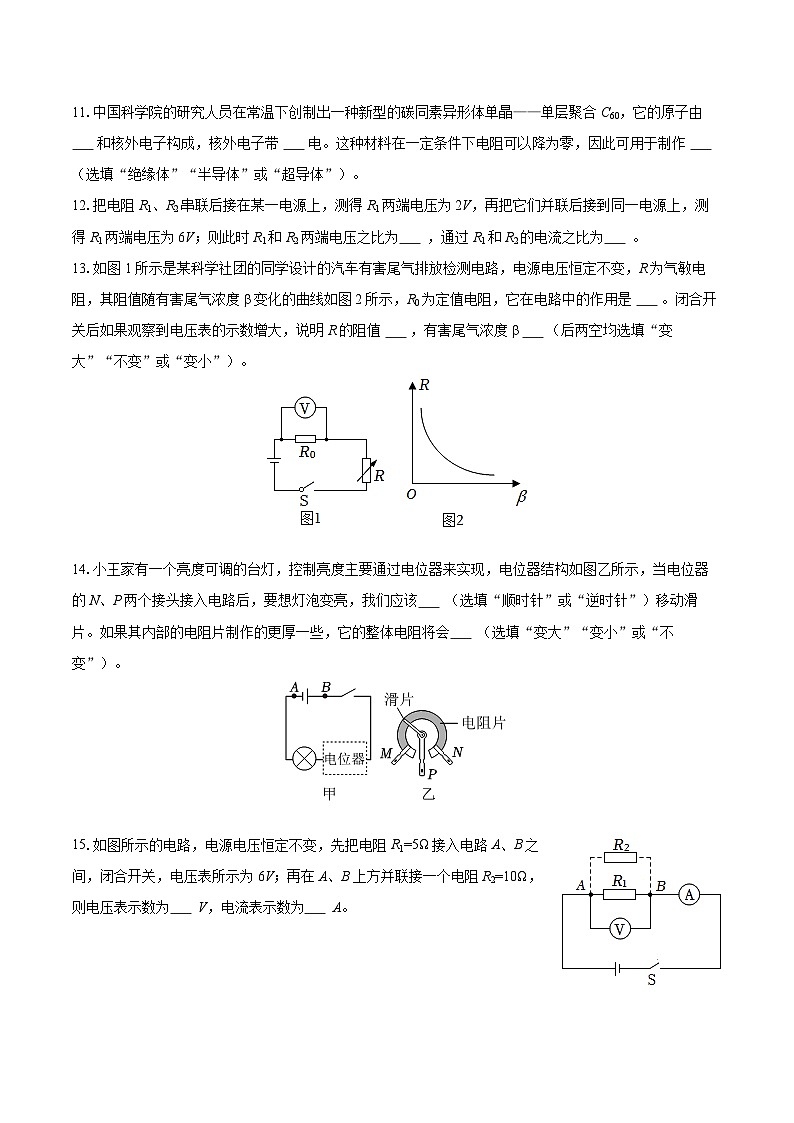

11.中国科学院的研究人员在常温下创制出一种新型的碳同素异形体单晶——单层聚合C60，它的原子由 和核外电子构成，核外电子带 电。这种材料在一定条件下电阻可以降为零，因此可用于制作 （选填“绝缘体”“半导体”或“超导体”）。
12.把电阻R1、R2串联后接在某一电源上，测得R1两端电压为2V，再把它们并联后接到同一电源上，测得R1两端电压为6V；则此时R1和R2两端电压之比为 ，通过R1和R2的电流之比为 。
13.如图1所示是某科学社团的同学设计的汽车有害尾气排放检测电路，电源电压恒定不变，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图2所示，R0为定值电阻，它在电路中的作用是 。闭合开关后如果观察到电压表的示数增大，说明R的阻值 ，有害尾气浓度β （后两空均选填“变大”“不变”或“变小”）。
14.小王家有一个亮度可调的台灯，控制亮度主要通过电位器来实现，电位器结构如图乙所示，当电位器的N、P两个接头接入电路后，要想灯泡变亮，我们应该 （选填“顺时针”或“逆时针”）移动滑片。如果其内部的电阻片制作的更厚一些，它的整体电阻将会 （选填“变大”“变小”或“不变”）。
15.如图所示的电路，电源电压恒定不变，先把电阻R1=5Ω接入电路A、B之间，闭合开关，电压表所示为6V；再在A、B上方并联接一个电阻R2=10Ω，则电压表示数为 V，电流表示数为 A。
四、实验探究题：本大题共4小题，共30分。
16.在“探究电流跟电压的关系”的实验中，所用的实验器材：电压恒为6V的电源、电压表（量程为0～3V）、电流表（量程为0～0.6A）、定值电阻和滑动变阻器各一个、标有“0.3A”字样的小灯泡一个、导线若干。
（1）图甲中“？”处应接入的元件是______（填元件名称），用笔画线代替导线，将图甲中的实物连成完整电路；
（2）实验中滑动变阻器除了保护电路，还具有______的作用。
（3）甲、乙、丙三组同学均正确完成了探究实验，并根据实验数据在同一坐标图中作出了U-I关系图像（如图乙所示），分析图像，可得出本实验的结论：当电路中______不变时，通过电阻的电流与电阻两端电压成______；
（4）进一步分析U-I图像，甲、乙、丙三组同学所画线的倾斜程度出现不同的原因是______。
17.为了“探究并联电路中电流的关系”，小明同学设计了如图甲所示的实验电路图进行实验。
（1）连接电路的过程中开关应该______。将电流表连接在C处，闭合开关后，发现其指针位置如图乙所示为______A；
（2）若要测通过灯泡L1的电流，应该将电流表接在甲图中的______处。
（3）如表所示，小明经过正确实验操作，反复实验得到了A、B、C三处的电流值。根据三次实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。在三次实验中以下操作无意义的是______；
A.更换不同规格的小灯泡
B.交换小灯泡的位置
C.更换不同电压的电源
（4）多次实验的目的是______；
（5）实验结束后，小明又根据实验数据判断，第二次实验选择的两个灯泡的规格______。
18.小明利用如图甲所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为：5Ω、10Ω、15Ω、20Ω。
（1）请根据图甲将图乙所示的实物电路连接完整（要求；向右移动电流表示数变小，导线不允许交叉）；
（2）连接电路时开关要______，闭合开关前滑动变阻器的滑片要置于______端；连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电流表______示数，电压表______示数，（选填“有”或“没有”）。纠正错误后，开始实验。
（3）第2次实验中，他将R为5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向______（选填“A”或“B”）端移动滑片，同时眼睛观察______表使其示数达到______，记下电流表的示数。
（4）更换其它电阻完成所有实验，得到如图丙所示的电流I随电阻R变化的图像；
①由图像可以得出结论：______。
②上述实验中，小明用5Ω的电阻做完实验后，然后将10Ω的电阻接入电路，保持滑片P不动，闭合开关发现电压表的示数______2.5V（选填“大于”、“等于”或“小于”）；
（5）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。
19.如图小明要测量小灯泡工作时的电阻。电源电压保持3V不变，灯泡标有“2.5V”字样：
（1）小明将滑片调至最左端后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近3V，经检查，所用电源、电表和导线均正常，则故障是______。
（2）排除故障后重新实验，当电压表的示数达到1.5V时，电流表的示数如图乙所示，为使灯泡正常发光，应将滑片向______（选填“左”或“右”）移动。
（3）根据测得的数据绘制了灯泡的I-U关系图像如图丙所示。根据图像提供的信息，可计算出灯泡正常工作时的电阻是______Ω。小明还发现通过灯泡的电流和灯泡两端的电压不成正比，原因是灯丝的电阻受到______影响，所以刚开灯的瞬间灯丝电阻较______。
五、综合题：本大题共1小题，共8分。
20.如图1为湿度表的简化工作原理图。电源电压恒为6V，定值电阻R0=5Ω，R为湿敏电阻，其阻值R随环境湿度RH的变化如图2所示，电压表量程为“0～3V”，电流表量程为“0～0.6A”，闭合开关S，在保证两表安全的情况下：
（1）当环境湿度增加时，湿敏电阻阻值将______。
（2）环境湿度为40%时，电压表的示数为______V。
（3）湿度表能够测量的最大环境湿度是______。
（4）若想使湿度表能够测量的最大环境湿度达到100%，应怎样对电路进行调整？请通过计算说明。（要有必要的计算过程和文字说明）
1.【答案】D
2.【答案】D
3.【答案】D
4.【答案】D
5.【答案】A
6.【答案】B
7.【答案】B
8.【答案】B
9.【答案】CD
10.【答案】BC
11.【答案】原子核
负
超导体

12.【答案】1：1
2：1

13.【答案】保护电路
变小
变大

14.【答案】顺时针
变小

15.【答案】6
1.8

16.【答案】（1）定值电阻； 改变定值电阻两端的电压 电阻;正比 选用的定值电阻阻值大小不同
17.【答案】断开;0.26 A B 得出普遍性的规律 相同
18.【答案】（1） 断开;B;没有;有 B;电压;2.5V 电压一定时，导体中的电流与电阻成反比;大于 28
19.【答案】灯泡断路 右 6.25;温度;小
20.【答案】变小 2 80% （4）将电源电压调整为4.5V 实验次数
A处的电流/A
B处的电流/A
C处的电流/A
1
0.10
0.48
0.58
2
0.20
0.20
0.40
3
0.25
0.30
0.55
