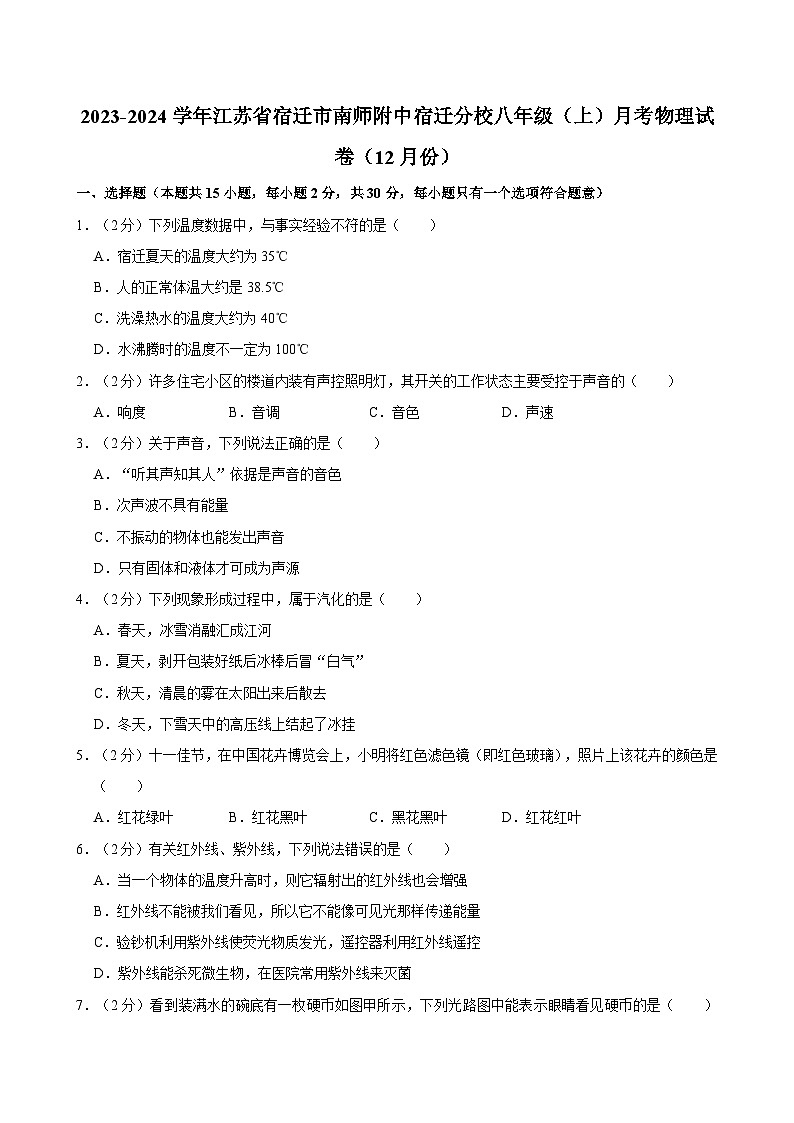

江苏省宿迁市南京师范大学附属中学宿迁分校2023-2024学年八年级（上）月考物理试卷（12月份）

这是一份江苏省宿迁市南京师范大学附属中学宿迁分校2023-2024学年八年级（上）月考物理试卷（12月份），共21页。试卷主要包含了选择题，填空题，画图题，实验题等内容，欢迎下载使用。
1．（2分）下列温度数据中，与事实经验不符的是（ ）
A．宿迁夏天的温度大约为35℃
B．人的正常体温大约是38.5℃
C．洗澡热水的温度大约为40℃
D．水沸腾时的温度不一定为100℃
2．（2分）许多住宅小区的楼道内装有声控照明灯，其开关的工作状态主要受控于声音的（ ）
A．响度B．音调C．音色D．声速
3．（2分）关于声音，下列说法正确的是（ ）
A．“听其声知其人”依据是声音的音色
B．次声波不具有能量
C．不振动的物体也能发出声音
D．只有固体和液体才可成为声源
4．（2分）下列现象形成过程中，属于汽化的是（ ）
A．春天，冰雪消融汇成江河
B．夏天，剥开包装好纸后冰棒后冒“白气”
C．秋天，清晨的雾在太阳出来后散去
D．冬天，下雪天中的高压线上结起了冰挂
5．（2分）十一佳节，在中国花卉博览会上，小明将红色滤色镜（即红色玻璃），照片上该花卉的颜色是（ ）
A．红花绿叶B．红花黑叶C．黑花黑叶D．红花红叶
6．（2分）有关红外线、紫外线，下列说法错误的是（ ）
A．当一个物体的温度升高时，则它辐射出的红外线也会增强
B．红外线不能被我们看见，所以它不能像可见光那样传递能量
C．验钞机利用紫外线使荧光物质发光，遥控器利用红外线遥控
D．紫外线能杀死微生物，在医院常用紫外线来灭菌
7．（2分）看到装满水的碗底有一枚硬币如图甲所示，下列光路图中能表示眼睛看见硬币的是（ ）
A．B．
C．D．
8．（2分）太阳下，在浓密的树林里、地面上会出现许多圆形光斑，这种光斑是（ ）
A．太阳的虚像B．太阳的影子
C．树叶间空隙的像D．太阳的实像
9．（2分）在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云是（ ）
A．金鱼是经水折射而成的像，白云是水面反射而成的像
B．金鱼是经水面反射而成的像，白云是水折射而成的像
C．都是经水面反射而成的像
D．都是经水折射而成的像

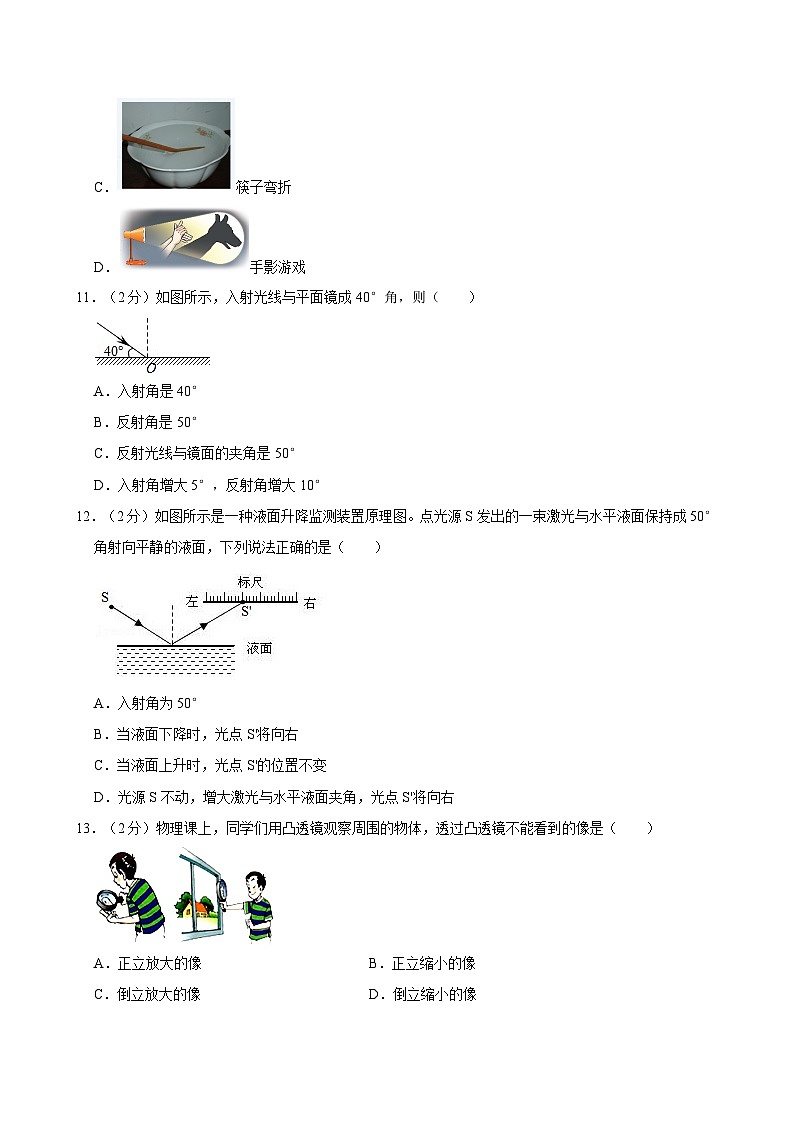

10．（2分）下列光现象可以解释“海市蜃楼”原理的是（ ）
A．树下阴影
B．水中倒影
C．筷子弯折
D．手影游戏
11．（2分）如图所示，入射光线与平面镜成40°角，则（ ）
A．入射角是40°
B．反射角是50°
C．反射光线与镜面的夹角是50°
D．入射角增大5°，反射角增大10°
12．（2分）如图所示是一种液面升降监测装置原理图。点光源S发出的一束激光与水平液面保持成50°角射向平静的液面，下列说法正确的是（ ）
A．入射角为50°
B．当液面下降时，光点S'将向右
C．当液面上升时，光点S'的位置不变
D．光源S不动，增大激光与水平液面夹角，光点S'将向右
13．（2分）物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是（ ）
A．正立放大的像B．正立缩小的像
C．倒立放大的像D．倒立缩小的像
14．（2分）探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。然后将蜡烛远离透镜，比较两像。（ ）
A．像距增大，像增大B．像距减小，像增大
C．像距减小，像减小D．像距增大，像减小
15．（2分）现代生活，智能手机给人们带来了许多便利。但长时间盯着手机屏幕，容易导致视力下降。图中关于近视眼的成因及其矫正的原理图正确的是（ ）
A．乙丁B．乙丙C．甲丁D．甲丙
二、填空题（本题共6小题，每空1分，共18分）
16．（2分）医生通过听诊器给病人诊病，是利用了声可以传递 （选填“信息”或“能量”）的性质；另外，在医院里我们经常看到“静”字 （选填“音调”、“响度”或“音色”），以免影响他人。
17．（3分）发声的音叉放入水中溅出水花，说明声音是由于物体 产生的，物理学中把这种研究方法叫做 （选填“等效替代法”、“转换法”或“控制变量法”）。如果半夜有人弹吉它，戴上耳罩就可以减弱噪音，这是在 （选填“声源处”、“传播过程”或“人耳处”）减弱噪声。
18．（3分）随着科技的发展，“呼风唤雨”的神话已成为现实。人工降雨是用飞机在空中喷洒干冰（固态二氧化碳）干冰迅速 ，吸收大量热量，周围空气中的水蒸气有的 成小水滴，有的 小冰雹，冰粒逐渐变大而下落，下落过程中熔化成水滴（填物态变化的名称）
19．（4分）如图所示，MN是物质A和B的分界面，且其中之一是空气，一束光线从物质A射到物质B，则入射角为 度，折射角为 度，其中MN （左侧/右侧）物质是空气。当入射角减小时，反射光线与折射光线的夹角将变 。
20．（3分）如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息 ，观看到的是日期数字 （选填写“实”或“虚”）像，手表的背面打磨得非常光滑，能清晰地照出小明的像 形成的。
21．（3分）将凸透镜正对着太阳光，在距凸透镜光心10厘米的位置得到一个最小最亮的光斑，则这个凸透镜的焦距为 厘米；将一个发光体放在离透镜15厘米的主光轴上，所成的像是倒立、 的实像（选填“放大”“等大”或“缩小”），像到透镜的距离 20厘米。（选填“大于”“等于”或“小于”）
三、画图题（本题共3小题，每题2分，共6分）
22．（2分）请在图中画出物体AB在平面镜M中所成的像A'B'。
23．（2分）如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势
24．（2分）完成如图的光路图（画出每条入射光线对应的折射光线）。
四、实验题（本题共3小题，每空2分，共36分）
25．（12分）为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是 ；
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在 ，（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 （选填“变大”、“不变”或“变小”）；
（4）在实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学 （选填“能”或“不能”）观察到蜡烛的像。
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合 ；
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是 （选填字母代号）。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
26．（12分）如图所示是小琴同学探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成。
（1）要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是 （选填“垂直”或“不垂直”）的。实验时，为了使光线能在纸板上显示出来，方便实验研究 （选填字母代号）；
A.向纸板喷烟或雾
B.使光束垂直纸板射到O点
C.使光束贴着纸板射到O点
（2）小琴让一束光沿AO贴着纸板E射到平面镜上，在纸板F上可看到反射光OB的径迹。三次改变入射角的大小，实验所测得数据如表所示，请你分析小琴测量实验数据过程中出现的问题可能是 ；实验时多次改变入射角的大小进行实验，然后得出结论。多次实验的目的是 ；
（3）在图中以法线ON为轴线，把纸板F向后缓慢旋转，在F上 （选填“能”或“不能”）看到反射光线OB；
（4）将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时 。
27．（12分）小宇同学的实验小组用如图所示的光具座探究凸透镜成像的规律。实验过程中，他们将凸透镜始终固定在光具座上50cm刻度线处。
（1）在如图所示的光具座上调整实验器材时，为使像成在光屏的中央，他们应调整烛焰的中心、光屏的中心使它们在 上。
（2）他们分别移动蜡烛和光屏，当蜡烛距离凸透镜20cm时，光屏上有一个蜡烛倒立、等大的像。这块凸透镜的焦距为 cm。
（3）小宇将蜡烛移动到光具座上32cm刻度线处，移动光屏，在光屏上他们能得到一个倒立、 的实像。此时，像与物位于凸透镜的 （选填“同”或“异”）侧。据此原理，人们制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。
（4）同组的小薇同学把自己的眼镜放在蜡烛和凸透镜之间，使光屏上成清晰像，拿走眼镜之后，她只适当地向左移动光屏，光屏上再次出现了烛焰清晰的像。这说明 （选填“近视”或“远视”）眼镜。
2023-2024学年江苏省宿迁市南师附中宿迁分校八年级（上）月考物理试卷（12月份）
参考答案与试题解析
一、选择题（本题共15小题，每小题2分，共30分，每小题只有一个选项符合题意）
1．（2分）下列温度数据中，与事实经验不符的是（ ）
A．宿迁夏天的温度大约为35℃
B．人的正常体温大约是38.5℃
C．洗澡热水的温度大约为40℃
D．水沸腾时的温度不一定为100℃
【答案】B
【解答】解：A、宿迁夏天的温度大约为35℃；
B、人的正常体温大约是36.5℃且变化幅度很小；
C、洗澡热水的温度大约为40℃；
D、水的沸点与气压有关，故D正确。
故选：B。
2．（2分）许多住宅小区的楼道内装有声控照明灯，其开关的工作状态主要受控于声音的（ ）
A．响度B．音调C．音色D．声速
【答案】A
【解答】解：响度与声源振动的幅度有关，振动幅度越大；只有声音的响度达到一定程度时楼道灯才会亮。
故选：A。
3．（2分）关于声音，下列说法正确的是（ ）
A．“听其声知其人”依据是声音的音色
B．次声波不具有能量
C．不振动的物体也能发出声音
D．只有固体和液体才可成为声源
【答案】A
【解答】解：A、“听其声知其人”说明不同的人音色是不同的；
B、次声波具有能量；
C、声音是由物体振动产生的，故C错误；
D、固体、气体都可以成为声源。
故选：A。
4．（2分）下列现象形成过程中，属于汽化的是（ ）
A．春天，冰雪消融汇成江河
B．夏天，剥开包装好纸后冰棒后冒“白气”
C．秋天，清晨的雾在太阳出来后散去
D．冬天，下雪天中的高压线上结起了冰挂
【答案】C
【解答】解：A、冰雪消融汇成江河是由固态冰变为液态水，故A错误；
B、剥开冰棒纸后，气态变为液态的现象叫液化；
C、雾是液态小水滴，属于汽化现象；
D、下雪天中的高压线上结的冰挂是空气中的水蒸气凝华形成的。
故选：C。
5．（2分）十一佳节，在中国花卉博览会上，小明将红色滤色镜（即红色玻璃），照片上该花卉的颜色是（ ）
A．红花绿叶B．红花黑叶C．黑花黑叶D．红花红叶
【答案】C
【解答】解：月季的绿叶只能反射绿光，黄花只反射黄光，所以月季的绿叶黄花所反射的绿光和黄光照到红色玻璃上时，所以拍摄的照片是黑叶黑花。
故选：C。
6．（2分）有关红外线、紫外线，下列说法错误的是（ ）
A．当一个物体的温度升高时，则它辐射出的红外线也会增强
B．红外线不能被我们看见，所以它不能像可见光那样传递能量
C．验钞机利用紫外线使荧光物质发光，遥控器利用红外线遥控
D．紫外线能杀死微生物，在医院常用紫外线来灭菌
【答案】B
【解答】解：A、温度越高的物体辐射出的红外线越强；
B、红外线不能被我们看见，故B错误；
C、紫外线能使荧光物质发光，遥控器发出的是红外线；
D、紫外线可以杀菌。
故选：B。
7．（2分）看到装满水的碗底有一枚硬币如图甲所示，下列光路图中能表示眼睛看见硬币的是（ ）
A．B．
C．D．
【答案】B
【解答】解：硬币反射出的光线被碗侧壁挡住，人看不见硬币了；
倒入一些水后，硬币反射的光线从水中斜射入空气中时，折射光线远离法线方向，看到的是变高的硬币的像。
故选：B。
8．（2分）太阳下，在浓密的树林里、地面上会出现许多圆形光斑，这种光斑是（ ）
A．太阳的虚像B．太阳的影子
C．树叶间空隙的像D．太阳的实像
【答案】D
【解答】解：太阳下，在浓密的树林下，这种光斑是因为光在同种均匀介质中沿直线传播，故D正确。
故选：D。
9．（2分）在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云是（ ）
A．金鱼是经水折射而成的像，白云是水面反射而成的像
B．金鱼是经水面反射而成的像，白云是水折射而成的像
C．都是经水面反射而成的像
D．都是经水折射而成的像
【答案】A
【解答】解：（1）因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，看到的是鱼的虚像。
（2）水中的白云，所以“白云”是在水中形成的像，故看到水中的白云是由光的反射形成的虚像。
综上分析可知，选项BCD错误。
故选：A。
10．（2分）下列光现象可以解释“海市蜃楼”原理的是（ ）
A．树下阴影
B．水中倒影
C．筷子弯折
D．手影游戏
【答案】C
【解答】解：海市蜃楼是由于空气不均匀，产生的折射现象；
A、树下阴影属于小孔成像，故A不符合题意；
B、水中倒影属于平面镜成像，故B不符合题意；
C、筷子好像在水面处折断了是光在空气与水的界面发生了折射，故C符合题意；
D、手影游戏利用的是光在同种均匀介质中沿直线传播。
故选：C。
11．（2分）如图所示，入射光线与平面镜成40°角，则（ ）
A．入射角是40°
B．反射角是50°
C．反射光线与镜面的夹角是50°
D．入射角增大5°，反射角增大10°
【答案】B
【解答】解：因为入射光线与平面镜成40°，所以入射角为90°﹣40°＝50°，故反射角也为50°；故AC错误；
因为反射角等于入射角，所以当入射角增大5°时，故D错误。
故选：B。
12．（2分）如图所示是一种液面升降监测装置原理图。点光源S发出的一束激光与水平液面保持成50°角射向平静的液面，下列说法正确的是（ ）
A．入射角为50°
B．当液面下降时，光点S'将向右
C．当液面上升时，光点S'的位置不变
D．光源S不动，增大激光与水平液面夹角，光点S'将向右
【答案】B
【解答】解：
A．入射角是入射光线与法线的夹角，由此可知，故A错误；
B．当液面下降时，反射光线与原来的入射光线平行，光点S'将向右移动；
C．当液面上升时，反射光线与原来的入射光线平行，光点S'将向左移动；
D．光源S不动，入射角减小，根据下图所示，故D错误。
故选：B。
13．（2分）物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是（ ）
A．正立放大的像B．正立缩小的像
C．倒立放大的像D．倒立缩小的像
【答案】B
【解答】解：A、u＜f、放大的虚像，故A正确；
B、凸透镜的成像情况没有能成正立缩小的像；
C、2f＞u＞f、放大的实像，故C正确；
D、u＞2f、缩小的实像，故D正确；
故选：B。
14．（2分）探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。然后将蜡烛远离透镜，比较两像。（ ）
A．像距增大，像增大B．像距减小，像增大
C．像距减小，像减小D．像距增大，像减小
【答案】C
【解答】解：凸透镜成实像时，物距越大所成的像就越小，根据题意可知两次凸透镜都成实像，物距增大，像也减小。
故选：C。
15．（2分）现代生活，智能手机给人们带来了许多便利。但长时间盯着手机屏幕，容易导致视力下降。图中关于近视眼的成因及其矫正的原理图正确的是（ ）
A．乙丁B．乙丙C．甲丁D．甲丙
【答案】D
【解答】解：近视眼是由于晶状体焦距太短，像落在视网膜的前方，甲图的光线会聚在视网膜的前方；为了使光线会聚在原来会聚点后面的视网膜上，所以应佩戴对光线具有发散作用的凹透镜来矫正。
故D符合题意。
故选：D。
二、填空题（本题共6小题，每空1分，共18分）
16．（2分）医生通过听诊器给病人诊病，是利用了声可以传递 信息 （选填“信息”或“能量”）的性质；另外，在医院里我们经常看到“静”字 响度 （选填“音调”、“响度”或“音色”），以免影响他人。
【答案】信息；响度。
【解答】解：医生通过听诊器听身体内器官活动的声音，从而判断病人的病情；
图乙所示的“静”字，其目的是提醒大家要注意控制好声音的响度。
故答案为：信息；响度。
17．（3分）发声的音叉放入水中溅出水花，说明声音是由于物体 振动 产生的，物理学中把这种研究方法叫做 转换法 （选填“等效替代法”、“转换法”或“控制变量法”）。如果半夜有人弹吉它，戴上耳罩就可以减弱噪音，这是在 人耳处 （选填“声源处”、“传播过程”或“人耳处”）减弱噪声。
【答案】振动；转换法；人耳处
【解答】解：发声的音叉放入水中溅出水花，说明发声体在振动，音叉的振动不能直接观察，更容易直观观察。
戴上耳罩就可以在人耳处减弱噪声。
故答案为：振动；转换法。
18．（3分）随着科技的发展，“呼风唤雨”的神话已成为现实。人工降雨是用飞机在空中喷洒干冰（固态二氧化碳）干冰迅速 升华 ，吸收大量热量，周围空气中的水蒸气有的 液化 成小水滴，有的 凝华 小冰雹，冰粒逐渐变大而下落，下落过程中熔化成水滴（填物态变化的名称）
【答案】升华；液化；凝华。
【解答】解：人工降雨的原理是：干冰被投射入高空中，升华吸收大量的热，高空中的水蒸遇冷凝华成小冰晶或液化为小水珠，最后小水珠聚集变大落到地面上形成雨。
故答案为：升华；液化。
19．（4分）如图所示，MN是物质A和B的分界面，且其中之一是空气，一束光线从物质A射到物质B，则入射角为 40 度，折射角为 60 度，其中MN 右侧 （左侧/右侧）物质是空气。当入射角减小时，反射光线与折射光线的夹角将变 大 。
【答案】40；60；右侧；大
【解答】解：已知MN是界面，根据反射角与入射角的关系和箭头方向可确定反射光线和入射光线，因为在光的反射定律中，所以入射角也为40°；
根据折射光线与入射光线之间的关系，可以确折射光线，折射角大于入射角；
当入射角减小时，反射角也会变小；折射角随着入射角的减小而减小，所以反射光线与折射光线的夹角将变大。
故答案为：40；60；大。
20．（3分）如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息 放大镜 ，观看到的是日期数字 虚 （选填写“实”或“虚”）像，手表的背面打磨得非常光滑，能清晰地照出小明的像 反射 形成的。
【答案】放大镜；虚；反射。
【解答】解：透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，则成正立；
手表的背面打磨得非常光滑，能清晰地照出小明像，此像是由于光的反射形成的。
故答案为：放大镜；虚；反射。
21．（3分）将凸透镜正对着太阳光，在距凸透镜光心10厘米的位置得到一个最小最亮的光斑，则这个凸透镜的焦距为 10 厘米；将一个发光体放在离透镜15厘米的主光轴上，所成的像是倒立、 放大 的实像（选填“放大”“等大”或“缩小”），像到透镜的距离 大于 20厘米。（选填“大于”“等于”或“小于”）
【答案】10；放大；大于
【解答】解：根据焦距的定义可知，由于在距凸透镜光心10厘米的位置得到一个最小最亮的光斑。
凸透镜焦距为10厘米，发光体放在离透镜15厘米处，此时物距大于一倍焦距，根据凸透镜成像规律可知、放大的实像、小于两倍焦距，故像到透镜的距离大于20厘米。
故答案为：10；放大。
三、画图题（本题共3小题，每题2分，共6分）
22．（2分）请在图中画出物体AB在平面镜M中所成的像A'B'。
【答案】见解答图
【解答】解：先作出端点A、B关于平面镜的对称点A′，用虚线连接A′，即为物AB在平面镜中所成的像
23．（2分）如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势
【答案】见试题解答内容
【解答】解：作出点B关于平面镜的对称点B′，连接AB′，连接BO为入射光线。如图所示：
24．（2分）完成如图的光路图（画出每条入射光线对应的折射光线）。
【答案】
【解答】解：根据过焦点的入射光线经过凸透镜折射后，折射光线平行于主光轴，如图所示：
四、实验题（本题共3小题，每空2分，共36分）
25．（12分）为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是 便于确定像的位置 ；
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在 A ，（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 不变 （选填“变大”、“不变”或“变小”）；
（4）在实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学 能 （选填“能”或“不能”）观察到蜡烛的像。
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合 玻璃板与桌面没有垂直 ；
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是 A （选填字母代号）。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
【答案】（1）便于确定像的位置；（2）A；（3）不变；（4）能；（5）玻璃板与桌面没有垂直；（6）A。
【解答】解：（1）玻璃板有透光性，平板玻璃既能成像，小芳用玻璃板代替平面镜的目的是便于确定像的位置；
（2）平面镜成的像属于光的反射，小为把点燃的蜡烛A放在玻璃板前，小芳应在A蜡烛一侧观察玻璃板中的像；
（3）平面镜成的像与物大小相等，当把蜡烛靠近玻璃板时；
（4）平面镜成的像属于光的反射，在实验中，该同学能观察到蜡烛的像；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，你认为原因可能是玻璃板与桌面没有垂直。
（6）平面镜成的像与物关于镜面对称，如图所示，因蜡烛A的位置不变，故.蜡烛成像仍在B处。
故答案为：（1）便于确定像的位置；（2）A；（4）能；（6）A。
26．（12分）如图所示是小琴同学探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成。
（1）要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是 垂直 （选填“垂直”或“不垂直”）的。实验时，为了使光线能在纸板上显示出来，方便实验研究 C （选填字母代号）；
A.向纸板喷烟或雾
B.使光束垂直纸板射到O点
C.使光束贴着纸板射到O点
（2）小琴让一束光沿AO贴着纸板E射到平面镜上，在纸板F上可看到反射光OB的径迹。三次改变入射角的大小，实验所测得数据如表所示，请你分析小琴测量实验数据过程中出现的问题可能是 把反射光线与平面镜的夹角当成了反射角 ；实验时多次改变入射角的大小进行实验，然后得出结论。多次实验的目的是 寻找普遍规律 ；
（3）在图中以法线ON为轴线，把纸板F向后缓慢旋转，在F上 不能 （选填“能”或“不能”）看到反射光线OB；
（4）将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时 可逆 。
【答案】（1）垂直；C；（2）把反射光线与平面镜的夹角当成了反射角；寻找普遍规律；（3）不能；（4）可逆。
【解答】解：（1）根据光的反射定律，反射光线，要使入射光和其反射光的径迹同时在纸板上出现；此实验为了使光线能在纸板上显示出来，即选项C说法符合题意；
（2）入射光线与法线的夹角叫入射角，反射光线与法线的夹角叫反射角。分析表格中的错误数据可得，说明小明把反射光线与平面镜的夹角当成了反射角；
（3）因反射光线、入射光线和法线在同一个平面内，看以看到入射光线和反射光线，看不到反射光线；
（4）如图，从AO入射，那么从BO入射，说明在光的反射中光路是可逆的。
故答案为：（1）垂直；C；（2）把反射光线与平面镜的夹角当成了反射角；（3）不能。
27．（12分）小宇同学的实验小组用如图所示的光具座探究凸透镜成像的规律。实验过程中，他们将凸透镜始终固定在光具座上50cm刻度线处。
（1）在如图所示的光具座上调整实验器材时，为使像成在光屏的中央，他们应调整烛焰的中心、光屏的中心使它们在 凸透镜的主光轴 上。
（2）他们分别移动蜡烛和光屏，当蜡烛距离凸透镜20cm时，光屏上有一个蜡烛倒立、等大的像。这块凸透镜的焦距为 10 cm。
（3）小宇将蜡烛移动到光具座上32cm刻度线处，移动光屏，在光屏上他们能得到一个倒立、 放大 的实像。此时，像与物位于凸透镜的 异 （选填“同”或“异”）侧。据此原理，人们制成的光学仪器是 投影仪 （选填“照相机”、“投影仪”或“放大镜”）。
（4）同组的小薇同学把自己的眼镜放在蜡烛和凸透镜之间，使光屏上成清晰像，拿走眼镜之后，她只适当地向左移动光屏，光屏上再次出现了烛焰清晰的像。这说明 近视 （选填“近视”或“远视”）眼镜。
【答案】（1）凸透镜的主光轴；（2）10；（3）放大；异；投影仪；（4）近视。
【解答】解：（1）在如图所示的光具座上调整实验器材时，为使像成在光屏的中央、光屏的中心使它们在凸透镜的主光轴上。
（2）他们分别移动蜡烛和光屏，当蜡烛距离凸透镜20cm时，光屏上有一个蜡烛倒立，说明u＝2f。
（3）小宇将蜡烛移动到光具座上32cm刻度线处，此时u＝50cm﹣32cm＝18cm，小于2倍焦距，在光屏上他们能得到一个倒立。此时。据此原理。
（4）同组的小薇同学把自己的眼镜放在蜡烛和凸透镜之间，使光屏上成清晰像，光屏上的像又变模糊了，光屏上再次出现了烛焰清晰的像，即成像变晚了，一定是凹透镜，小薇同学配戴的是近视眼镜。
故答案为：（1）凸透镜的主光轴；（2）10；异；投影仪。实验次数
入射角
反射角
1
20°
70°
2
30°
60°
3
50°
40°
实验次数
入射角
反射角
1
20°
70°
2
30°
60°
3
50°
40°
