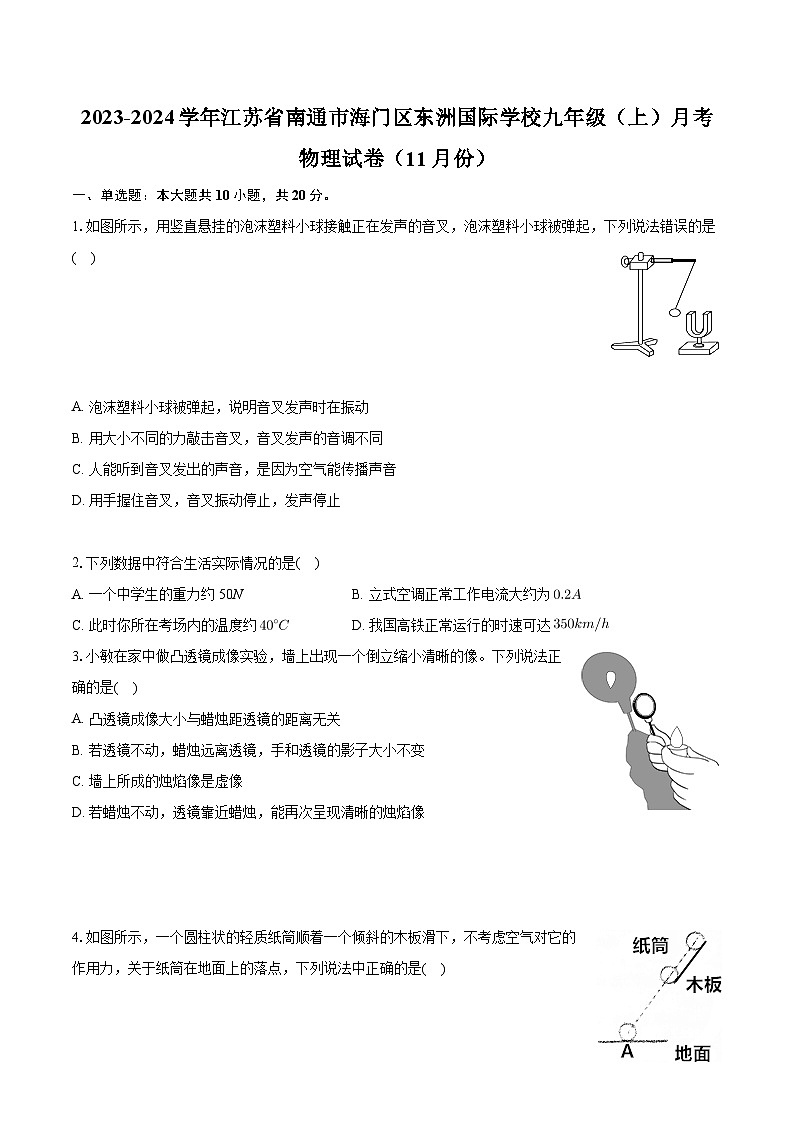

江苏省南通市海门区东洲国际学校2023-2024学年九年级上学期月考物理试卷（11月份）+

这是一份江苏省南通市海门区东洲国际学校2023-2024学年九年级上学期月考物理试卷（11月份）+，共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图所示，用竖直悬挂的泡沫塑料小球接触正在发声的音叉，泡沫塑料小球被弹起，下列说法错误的是( )
A. 泡沫塑料小球被弹起，说明音叉发声时在振动
B. 用大小不同的力敲击音叉，音叉发声的音调不同
C. 人能听到音叉发出的声音，是因为空气能传播声音
D. 用手握住音叉，音叉振动停止，发声停止
2.下列数据中符合生活实际情况的是( )
A. 一个中学生的重力约50NB. 立式空调正常工作电流大约为
C. 此时你所在考场内的温度约D. 我国高铁正常运行的时速可达
3.小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正确的是( )
A. 凸透镜成像大小与蜡烛距透镜的距离无关
B. 若透镜不动，蜡烛远离透镜，手和透镜的影子大小不变
C. 墙上所成的烛焰像是虚像
D. 若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像
4.如图所示，一个圆柱状的轻质纸筒顺着一个倾斜的木板滑下，不考虑空气对它的作用力，关于纸筒在地面上的落点，下列说法中正确的是( )

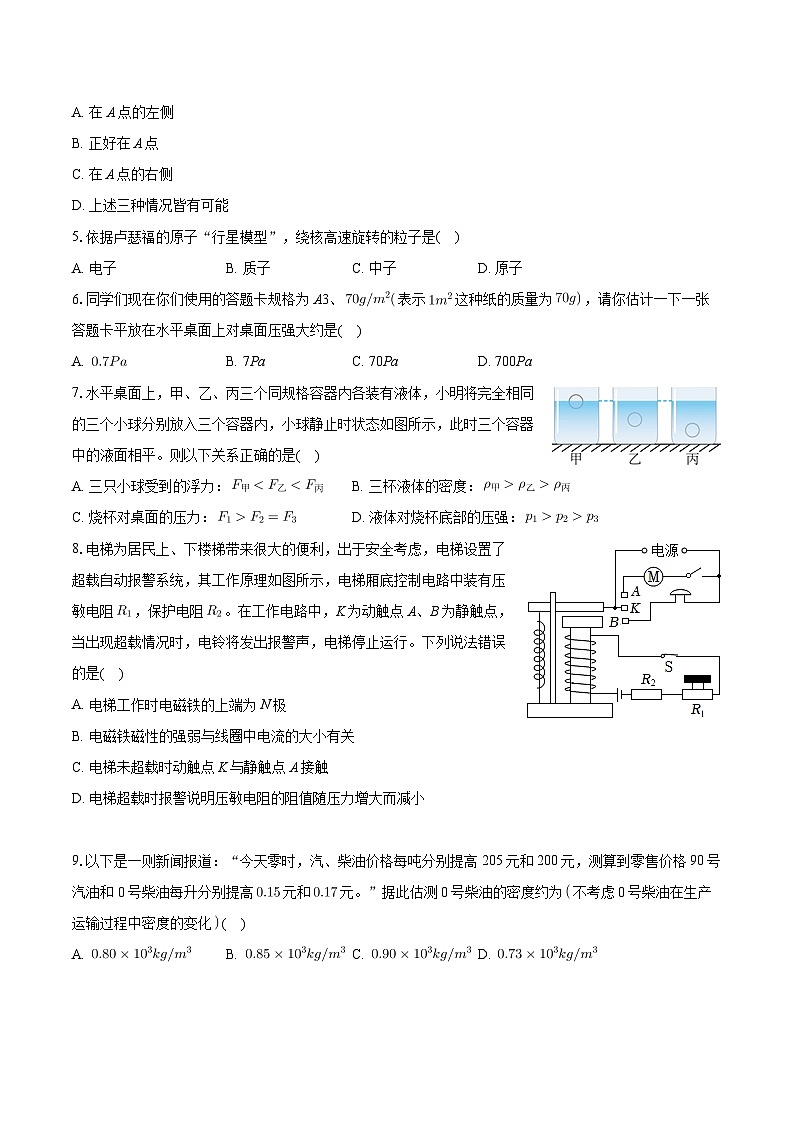

A. 在A点的左侧
B. 正好在A点
C. 在A点的右侧
D. 上述三种情况皆有可能
5.依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是( )
A. 电子B. 质子C. 中子D. 原子
6.同学们现在你们使用的答题卡规格为A3、表示这种纸的质量为，请你估计一下一张答题卡平放在水平桌面上对桌面压强大约是( )
A. B. 7PaC. 70PaD. 700Pa
7.水平桌面上，甲、乙、丙三个同规格容器内各装有液体，小明将完全相同的三个小球分别放入三个容器内，小球静止时状态如图所示，此时三个容器中的液面相平。则以下关系正确的是( )
A. 三只小球受到的浮力：B. 三杯液体的密度：
C. 烧杯对桌面的压力：D. 液体对烧杯底部的压强：
8.电梯为居民上、下楼梯带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底控制电路中装有压敏电阻，保护电阻。在工作电路中，K为动触点A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。下列说法错误的是( )
A. 电梯工作时电磁铁的上端为N极
B. 电磁铁磁性的强弱与线圈中电流的大小有关
C. 电梯未超载时动触点K与静触点A接触
D. 电梯超载时报警说明压敏电阻的阻值随压力增大而减小
9.以下是一则新闻报道：“今天零时，汽、柴油价格每吨分别提高205元和200元，测算到零售价格90号汽油和0号柴油每升分别提高元和元。”据此估测0号柴油的密度约为不考虑0号柴油在生产运输过程中密度的变化( )
A. B. C. D.

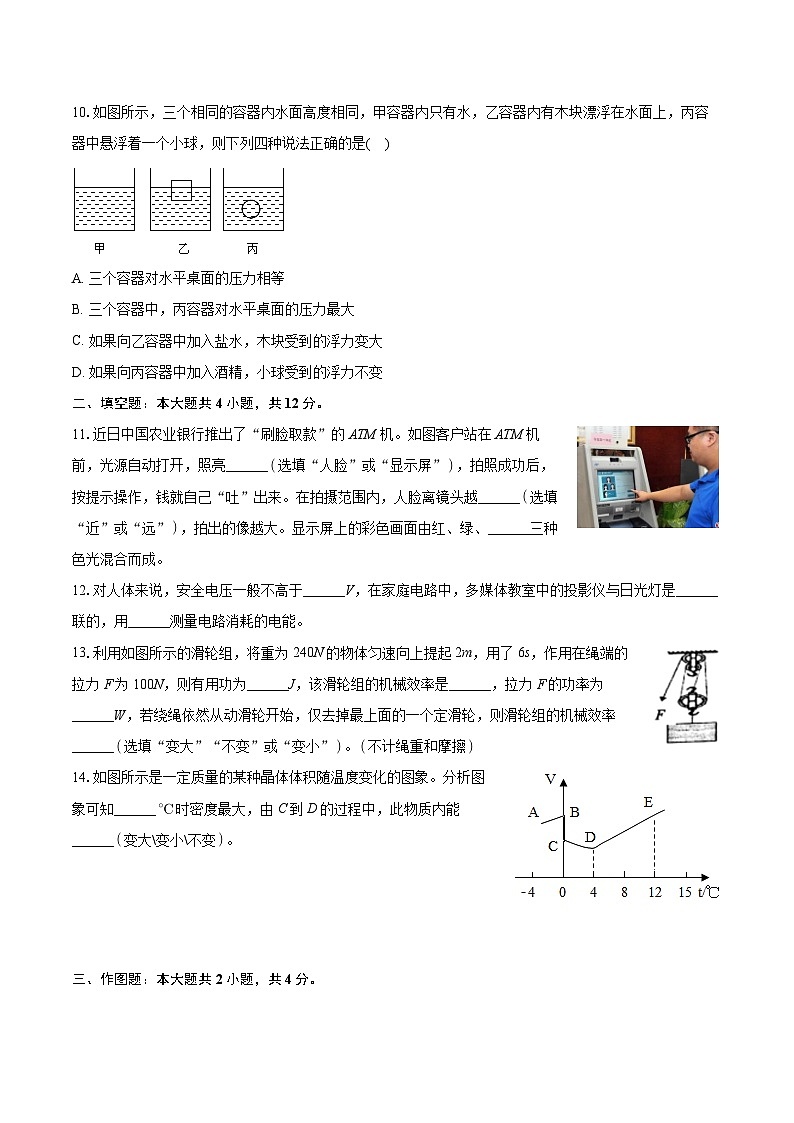

10.如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是( )
A. 三个容器对水平桌面的压力相等
B. 三个容器中，丙容器对水平桌面的压力最大
C. 如果向乙容器中加入盐水，木块受到的浮力变大
D. 如果向丙容器中加入酒精，小球受到的浮力不变
二、填空题：本大题共4小题，共12分。
11.近日中国农业银行推出了“刷脸取款”的ATM机。如图客户站在ATM机前，光源自动打开，照亮______选填“人脸”或“显示屏”，拍照成功后，按提示操作，钱就自己“吐”出来。在拍摄范围内，人脸离镜头越______选填“近”或“远”，拍出的像越大。显示屏上的彩色画面由红、绿、______三种色光混合而成。
12.对人体来说，安全电压一般不高于______V，在家庭电路中，多媒体教室中的投影仪与日光灯是______联的，用______测量电路消耗的电能。
13.利用如图所示的滑轮组，将重为240N的物体匀速向上提起2m，用了6s，作用在绳端的
拉力F为100N，则有用功为______J，该滑轮组的机械效率是______，拉力F的功率为______W，若绕绳依然从动滑轮开始，仅去掉最上面的一个定滑轮，则滑轮组的机械效率______选填“变大”“不变”或“变小”。不计绳重和摩擦
14.如图所示是一定质量的某种晶体体积随温度变化的图象。分析图象可知______时密度最大，由C到D的过程中，此物质内能______变大\变小\不变。
三、作图题：本大题共2小题，共4分。
15.如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中先画出两条入射光线的折射光线，再画出烛焰S点的像。
16.请在图中的括号内标出小磁针静止时的N极和S极。
四、实验探究题：本大题共3小题，共18分。
17.如图所示，小周同学在“探究影响滑动摩擦力大小因素”的实验中，用弹簧测力计匀速直线拉动木块做了以下4次实验。
小周在做甲、乙两次实验时，测得弹簧测力计示数，小于，说明滑动摩擦力的大小跟______有关。
完成甲、丙两次实验时发现小于，则由甲、丙两次实验得出的结论为______。
多次实验发现滑动摩擦力的大小与接触面积的大小无关，则甲、丁两次实验弹簧测力计示数______选填“大于”、“等于”或“小于”。
18.小明做测“小灯泡电阻”实验时，所用器材有电压为6V的电源，额定电压为灯正常发光时电阻为左右的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．
如图甲所示是小明没有连接完整的实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整．
小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是______.
小明调整电路后闭合开关，移动滑片P到某处，电压表的示数为要测得小灯泡正常工作时的电阻，应将滑片P向______选填“左”或“右”端滑动．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，该图是一条曲线，原因是小灯泡电阻受______影响，根据图象提供的信息，可计算出小灯泡正常工作时的电阻是______
实验结束后，小明仅将小灯泡换成定值电阻，来探究“电流与电阻的关系”，小明想要完成四组实验，准备好的定值电阻有、、、
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，电流表示数如图丙所示，为______ A，则此时滑动变阻器的阻值为______
②断开开关，将定值电阻换成阻值为的电阻，其余不动，闭合开关，电压表示数将______选填“变大”或“变小”，为完成此四组实验，滑动变阻器的最大电阻应不小于______
19.小宇骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关。为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度。
为了探究小球在水平面上的滑行距离与速度的关系：小宇应先后三次将小球从斜面的______选填：“同一”或“不同”高度处释放，比较小球在______选填：“同一”或“不同”粗糙面上滑行的路程。
为探究小球滑行距离与水平面粗糙程度的关系：小宇应先后三次将小球从斜面上的______选填：“同一”或“不同”高度处释放；小宇认为，通过进一步推理可以得出结论：运动的物体如果不受阻力作用，物体将______。
在上述的三次实验中，若小球克服毛巾的摩擦力做的功为，小球克服木板的摩擦力做的功为，则______选填：“大于”、“等于”或“小于”。
为了模拟研究汽车超速带来的安全隐患，李斌同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为、的位置滚下，推动小木块运动一段距离后静止。同组的小红认为他这样设计实验得出的结论有问题，理由是：______。
五、计算题：本大题共4小题，共26分。
20.如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力示意图。
21.为了缓解城市交通拥堵，某大学两位研究生设计出“都市蚂蚁”概念车，该车外表似蚂蚁，小巧实用，质量仅有400kg，总体积，轮胎与地面的总接触面积，标准乘载请解答标准乘载时的下列问题取，水的密度为：
“都市蚂蚁”车对水平路面的压力、压强多大？
“都市蚂蚁”车以的速度在公路上匀速行驶时，受到的阻力是车总重的倍，则发动机的输出功率多大？
该车密封良好，可将此车改造成“水陆两栖蚂蚁车”，请计算它浮在水面上行驶时，它露出水面的体积是多少？
请在答题纸上写出完整的计算过程
22.如图所示，电源电压不变，定值电阻，小灯泡L标有“”字样。当开关S闭合，、断开，滑片P从b端滑动到滑动变阻器中点时，电流表示数变化了，此时小灯泡恰好正常发光不考虑温度对灯丝电阻的影响。画出对应的等效电路
求：小灯泡的电阻值；
电源电压和滑动变阻器的最大阻值；
当开关S、、都闭合时，电路的最小电功率。
23.美国建筑师凯文朔普费尔设计出了一种能漂浮在水中的城市如图所示，漂浮城市装有动力装置，可以移动。该漂浮城市三角形建筑的主体结构是中空的，强风能从中通过，可以确保当飓风来临时，把飓风对建筑的破坏降至最低。该漂浮城市高达360m，占地270万平方米，可容纳多达4万居民。酒店、商店只要是普通城市有的，这里都一应俱全。漂浮城市的表面安装有太阳能电池板，接收太阳能的功率为，请回答下列问题：
假如某班级有50位中学生从岸上进入漂浮城市参观，则漂浮城市受到的浮力约增加______
A. N
若三角形建筑空洞的面积为，某次飓风正好垂直于空洞的表面吹入，1s流入空洞的空气质量是，该地的空气密度是则飓风的风速是______。
若电池板吸收的太阳能只用来提供推动漂浮城市前进所需的能量，漂浮城市在平静的水面上沿直线运动，运动过程中受到的阻力不变。从某一时刻开始，漂浮城市受到水平方向的牵引力F随运动时间t的变化关系如下图甲所示，漂浮城市的运动速度v与时间t的关系如下图乙所示
①漂浮城市运动到第25s时受到的阻力为______从第50s钟到100s钟内牵引力做的功为______若航行时地球对所有物体的引力都突然增大一倍，它露出水面的体积______填变大、变小或不变。
②漂浮城市在匀速运动过程中，太阳能转化为机械能的效率为多少______。
六、综合题：本大题共1小题，共10分。
24.小明用弹簧测力计、正方体物块、两个相同的圆柱形容器等，对浸在液体中的物体所受浮力进行了探究，其装置和弹簧测力计示数如图所示。取
分析甲、乙、丙图的实验，说明浮力的大小与______有关；比较甲、丁、戊图的实验，说明浮力的大小与______有关；
为了探究浮力大小与物体浸没在液体中的深度是否有关，可比较甲、______和丁三图的实验，并得出当物体完全浸没于液体中，浮力大小与物体浸入液体的深度______；当物块浸没在水中时，受到的浮力是______ N；
根据实验可知，物块的密度是______，盐水的密度是______；
若图丙中容器底面积为，物块浸没后水未溢出，则放入物块前、后比较，水对容器底部压强增加______ Pa。
答案和解析
1.【答案】B
【解析】【分析】
声音是由物体的振动产生的；
振幅不同，响度不同；
声音的传播是需要介质的，它可以在气体中传播，真空不能传播声音；
振动停止，发声停止。
本题考查声音的产生，要知道声音是由物体的振动产生的，可以在介质中传播。
【解答】
A、小球被弹起反映了发声的音叉正在振动，故A正确；
B、用大小不同的力敲击音叉，音叉振幅不同，音叉发声的响度不同，故B错误；
C、声音可以在空气中传播，人能听到音叉发出的声音，是因为空气能传播声音，故C正确；
D、用手握住音叉，音叉振动停止，发声停止，故D正确。
故选：B。
2.【答案】D
【解析】解：
A、中学生的质量在50kg左右，受到的重力大约为左右。故A不符合实际；
B、立式空调正常工作的功率约为2000W，正常工作的电流大约为，故B不符合实际；
C、六月份考场温度约为，故C不符合实际；
D、我国高铁运行速度较大，正常运行的时速可达，故D符合实际。
故选：D。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
本题考查对常见的一些量要数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用。
3.【答案】D
【解析】解：AC、由题意可知，墙上出现一个倒立缩小清晰的像，根据凸透镜成像规律可知应得到倒立缩小的实像，凸透镜成像大小与蜡烛距透镜的距离物距有关，故AC错误；
B、手和透镜的影子是光的直线传播形成的，若透镜不动，蜡烛远离透镜，手和透镜的影子变小，故B错误；
D、图中，蜡烛经凸透镜成倒立缩小的实像，此时物距，若蜡烛不动，透镜靠近蜡烛，在还能成倒立放大的实像，即能再次呈现清晰的烛焰像，故D正确。
故选：D。
凸透镜成实像时，物距大于像距，成倒立缩小的实像；
光在同种均匀介质中沿直线传播；
凸透镜成实像时，若蜡烛、光屏的位置不变，改变凸透镜的位置，光屏上能两次成像。
本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆。
4.【答案】C
【解析】【分析】
本题既要考虑惯性的因素，同时又忽略空气阻力的作用，这样才能正确做出判断。
从惯性、重力以及物体受到阻力的角度，对物体的运动状态进行综合分析，最后做出判断。
【解答】
由图可知，当圆柱状的轻质纸筒顺着倾斜的木板上滚下时，离开木板后，由于惯性会保持原来运动状态，同时由于受到重力的作用，其运动方向会略有改变，所以纸筒落在A点的右侧，故ABD错误，C正确。
故选C。
5.【答案】A
【解析】解：在原子内部，电子在围绕原子核不停地高速旋转．
故选
根据“行星模型”，原子可以分为原子核和电子．
本题考查学生对原子组成微粒性质的理解情况．
6.【答案】A
【解析】解：一张答题卡的面积约为，
答题卡采用A3纸，且这种纸的质量为70g，
则答题卡的质量，
一张答题卡平放在水平桌面上对桌面压力：
，
答题卡对桌面产生的压强：
。
故选：A。
估计出一张答题卡的面积，根据求出一张答题卡的质量，答题卡对水平面的压力和自身的重力相等，根据求出其大小，利用压强公式求出对桌面产生的压强。
本题考查了压强和密度的计算，关键是估计出一张答题卡的面积。
7.【答案】C
【解析】解：
A.由图可知，甲中球漂浮，乙丙中球悬浮，不管球漂浮还是悬浮，都处于平衡态，浮力等于球的重力，由于是完全相同的三个小球，所以三只小球受到的浮力相等，故A错误；
B.三只小球排开液体的体积关系为，
由可知，当三只小球受到的浮力相等时，排开液体的体积越小，液体的密度越大，所以三杯液体的密度关系为，故B错误；
C.烧杯对桌面的压力为，
甲、乙、丙是三个同规格容器，球是完全相同的三个小球，所以容器重力和球的重力都相同，由图可知，三个容器中液体的体积关系为，
因为三杯液体的密度，由可知，甲液体质量最大，乙丙液体质量相等，由可知，甲液体重力最大，乙丙液体重力相等，由此可知，甲烧杯对桌面的压力最大，乙丙烧杯对桌面的压力相等，即，，故C正确；
D.已知三个容器中的液面相平，即液面深度相同，由可知，液面深度相同时，液体密度越，液体对烧杯底部的压强越大，由可知所以液体对烧杯底部的压强关系为，故D错误。
故选C。
由图可知，甲中球漂浮，乙丙中球悬浮，不管球漂浮还是悬浮，都处于平衡态，浮力等于球的重力，由于是完全相同的三个小球，据此得出三只小球受到的浮力的大小关系；
从图中可知三只小球排开液体的体积关系为，由可知当三只小球受到的浮力相等时，排开液体的体积越小，液体的密度越大，据此得出三杯液体的密度关系；
甲、乙、丙是三个同规格容器，球是完全相同的三个小球，所以容器重力和球的重力都相同，由图可知，三个容器中液体的体积关系为，
因为三杯液体的密度，由可知，甲液体质量最大，乙丙液体质量相等，由可知，甲液体重力最大，乙丙液体重力相等，根据得出烧杯对桌面的压力的大小关系；
已知三个容器中的液面相平，即液面深度相同，由可知，液面深度相同时，液体密度越，液体对烧杯底部的压强越大，由可知所以液体对烧杯底部的压强的大小关系。
本题考查浮力、压力和压强的有关知识，综合性强，难度适中。
8.【答案】A
【解析】解：A、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；
B、电磁铁磁性的强弱与电流的大小有关，故B正确；
C、正常情况下未超载时，衔铁被弹簧拉起，K与静触点A接触，故C正确；
D、电梯超载时报警，说明电铃的电路接通，此时衔铁被吸下，这说明通过电磁铁的电流变大，根据欧姆定律可知，压敏电阻的阻值减小，所以压敏电阻的阻值随压力增大而减小，故D正确。
故选：A。
A、知道电流的方向，根据安培定则判断出电磁铁的N、S极；
B、电磁铁是根据电流的磁效应制成的；电磁铁的磁性强弱和电流大小、线圈匝数多少有关；
C、正常情况下未超载时，衔铁被弹簧拉起，K与静触点A接触。
D、为压敏电阻，根据电路的工作状态分析电路中电流的变化，根据欧姆定律判断出压敏电阻阻值的变化，从而得出压敏电阻阻值随压力的变化关系。
此题主要考查的是学生对电磁铁和电磁继电器的原理、磁性强弱的影响因素、安培定则的理解和掌握，知识点较多，但都是基础性题目。
9.【答案】B
【解析】解：由0号柴油每吨提高200元，可算出上调1元对应的质量，则：，
也就是5kg的0号柴油上调价格是1元；
由0号柴油每升升高元，可算出上调1元对应的体积，则：，
也就是的0号柴油上调价格是1元；
故由密度公式可算出0号柴油的密度：
。故ACD错误，B正确。
故选B。
先根据表格数据得到上调1元对应的质量，再根据数据求解升高1元对应的体积，最后得到密度。
本题关键是根据表格数据得到上调一元对应的质量和体积，然后根据密度公式求解密度。
10.【答案】A
【解析】【分析】
三个相同的容器内水面高度相同，根据可知其对容器底的压强，再利用比较三个容器对水平桌面的压力；
物体漂浮或悬浮，受到的浮力都等于物体重。
当物体的密度大于液体的密度时，物体下沉；当物体的密度小于液体的密度时，物体上浮漂浮；当物体的密度等于液体的密度时，物体处于悬浮状态。
本题考查了学生对液体压强公式、物体浮沉条件的掌握和运用，本题关键：一是知道物体密度小于液体密度时物体漂浮，物体密度等于液体密度时物体悬浮，当物体的密度大于液体的密度时，物体下沉；二是影响液体压强的因素是液体密度和液体深度。
【解答】
，，这里，，，即，又因为，，h相同，S相同，所以，所以压力相等；
或在乙容器中，根据作用力和反作用力，容器包括水和玻璃杯施加给木块一个竖直向上的浮力，木块会反过来施加给容器包括水和玻璃杯一个竖直向下的压力，而且这个压力会通过容器传导给桌面。木块因为漂浮，所以所以，甲容器对于桌面的压力，乙容器对桌面的压力，因为，因此，甲容器对于桌面的压力等于乙容器对桌面的压力；同理甲容器对于桌面的压力等于丙容器对桌面的压力；故A正确，B错误；
木块漂浮在乙容器中，所以向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力等于木块的重力，木块的重力没变，所以木块受到的浮力不变，故C错误。
小球悬浮在丙容器中，所以，所以如果向丙容器中加入酒精，则液体密度减小，所以小球将下沉，即小球受到的浮力变小，故D错误。
综上分析，只有选项A正确。
故选：A。
11.【答案】人脸 近 蓝
【解析】解：只有将更多的光射到人脸上，才能看得更清楚，所以当人靠近摄像头时，光源自动打开，照亮人脸。
在拍摄范围内，人脸离镜头越近，物距越小，像距越大，拍出的像越大。
显示屏上的彩色画面由红、绿、蓝三种色光混合而成。
故答案为：人脸；近；蓝。
想看清物体必须有足够的光线，物体的光线足够明亮成的像才更清晰。物距减小，像距变大，像变大。光的三原色是红绿蓝。
凸透镜成像的三种情况和应用，在凸透镜成像习题中有重要的应用，一定要熟练掌握。
12.【答案】36；并；电能表
【解析】解：对人体安全的电压是不高于36V，投影仪和日光灯能够独立工作所以它们是并联，电能表是测量电路消耗电能的仪器。
故本题答案为；36；并；电能表。
本题依据对安全电压的了解、生活中电器能否独立工作进行判断，电能的测量工具的了解。
本题考查了安全电压、家用电器的连接的方式、电能的测量工具。
13.【答案】不变
【解析】解：
由图可知，，则绳端移动的距离：
，
拉力做的功：
，
有用功：
，
滑轮组的机械效率：
；
拉力F的功率：
；
不计绳重和摩擦，若绕绳依然从动滑轮开始，仅去掉最上面的一个定滑轮，由可知，滑轮组的机械效率不变。
故答案为：480；；100；不变。
由图可知，滑轮组绳子的有效股数，根据求出绳端移动的距离，根据求出拉力做的功，根据求出有用功，利用求出滑轮组的机械效率；
根据求出拉力的功率；
不计绳重和摩擦，若绕绳依然从动滑轮开始，仅去掉最上面的一个定滑轮，利用分析滑轮组的机械效率。
本题考查了功的公式和功率公式、滑轮组机械效率公式的应用，明确有用功和总功以及滑轮组绳子的有效股数是关键。
14.【答案】4 变大
【解析】解：由图可知，时，晶体的体积最小，质量不变，由可知密度最大；
由C到D的过程中，温度升高，内能变大。
故答案为：4；变大。
从图象中可以找到体积最小的温度，质量不变，密度最大；
物体温度升高，内能增加。
本题考查内能和密度的知识，属于基础题。
15.【答案】解：由S发出的通过光心的光线方向不变；平行于主光轴的光线经过凸透镜折射后过焦点，两条折射光线的反向延长线为S的像，如图所示：

【解析】蜡烛位于凸透镜的焦点以内，可以利用通过光心、平行于主光轴的两条特殊光线确定像的位置。
利用好凸透镜的三条特殊光线：通过光心的光线方向不变；平行于主光轴的光线经过凸透镜折射后过焦点；通过焦点的光线经凸透镜平行于主光轴射出。
16.【答案】
【解析】解：
由图知，电源的右端是正极，说明电流从螺线管的右端进入、从左端流出；根据安培定则可知，螺线管的左端是N极，右端是S极；由于同名磁极相互排斥、异名磁极相互吸引，则可知小磁针的左端是N极，右端是S极。
故答案为：
。
知道通电螺线管的电流方向，根据安培定则判断螺线管的磁极；根据磁极间的作用判断小磁针的磁极。
知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一个都可以判断另外几个。
17.【答案】压力大小 滑动摩擦力的大小与接触面的粗糙程度有关 =
【解析】解：分析图甲、乙可知，在接触面粗糙程度相同时，压力越大，测力计的示数越大，滑动摩擦力越大，这说明滑动摩擦力的大小跟压力大小有关；
分析图甲和丙，压力一定，接触面的粗糙程度不同，弹簧测力计的示数，摩擦力大小不同，这说明滑动摩擦力的大小与接触面的粗糙程度有关；
因为滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，图丁和图甲相比较，压力不变，接触面的粗糙程度不变，则摩擦力不变，拉力不变，所以。
故答案为：压力大小；滑动摩擦力的大小与接触面的粗糙程度有关；。
影响滑动摩擦力的因素是压力大小和接触面的粗糙程度；压力一定时，接触面越粗糙，滑动摩擦力越大；接触面粗糙程度一定时，压力越大，滑动摩擦力越大；实验中要采用控制变量法进行探究。
此题是探究影响滑动摩擦力的因素，主要考查了对二力平衡条件的应用及控制变量法的应用，要掌握。
18.【答案】；将变阻器的下面两个接线柱连入了电路；右；温度；；①；10；②变大；20
【解析】解：灯的额定电压为，电压表选用小量程与灯并联，因灯正常发光时电阻为左右，由欧姆定律，小灯泡正常工作时的电流约为：
，电流表选用小量程串联在电路中，如下所示：
小明连好电路闭合开关后，发现小灯泡发光较暗，说明电路为通路，且电路中电流较小，电阻较大；无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明变阻器失去了变阻的作用，则原因可能是将变阻器的下面两个接线柱连入了电路；
灯在额定电压下正常发光，电压表示数为2V，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
因小灯泡电阻受温度的影响，即不是一个定值，根据欧姆定律的变形公式，绘制成了的图象是一条曲线；根据图象提供的信息，灯在额定电压下的电流为，可计算出小灯泡正常工作时的电阻：
；
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，电流表示数如图丙所示，图中电流表选用小量程，分度值为，示数为，根据串联电路电压的规律，变阻器的电压：
，
根据串联电路电流的规律和欧姆定律的变形公式，则此时滑动变阻器的阻值：
；
②在①中，定值电阻的大小为：
，断开开关，将定值电阻换成阻值为的电阻，其余不动，闭合开关，由分压原理，电压表示数将变大；
研究电流与电阻的关系时，要控制电压表示数为2V不变，根据电路电压的规律，
，
变阻器的电压为电压表示数的倍，由分压原理，变阻器连入电阻中的电阻为定值电阻的2倍，即为，故为完成此四组实验，滑动变阻器的最大电阻应不小于
故答案为：；将变阻器的下面两个接线柱连入了电路；右；温度；；①；10；②变大；
根据灯的额定电压确定电压表选用的量程与灯并联，由欧姆定律，求小灯泡正常工作时的电流大小确定电流表选用的量程串联在电路中；
小明连好电路闭合开关后，发现小灯泡发光较暗，说明电路为通路，且电路中电流较小，电阻较大；无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明变阻器失去了变阻的作用，据此分析可能的原因；
灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
灯的电阻受温度影响；根据图象信息，由欧姆定律求电阻大小；
①根据图丙电流表小量程读数；根据串联电路的规律和欧姆定律求变阻器连入电路中的电阻；
②求出定值电阻的大小，根据分压原理确定电压表示数变化；
由串联电路电压的规律和分压原理确定变阻器连入电路中的最小阻值．
本题测“小灯泡电阻”，考查电路的连接、反常现象的分析、操作过程、影响电阻的因素、电阻的计算、影响电阻大小的因素；同时也探究了“电流与电阻的关系”，考查电流表读数、欧姆定律、控制变量法、串联电路的规律和对实验器材的要求，综合性较强．
19.【答案】不同 同一 同一 做匀速直线运动 等于 未控制小球质量相同
【解析】解：因为小球从斜面上滑下，到达底端的速度取决于物体的高度，因此将小球从不同的高度处释放，比较小球在同一粗糙面上滑行的路程长短；
在探究过程中，采用控制变量法，保证小球到达水平面时的速度要相同，因此三次实验要使小球从斜面的同一高度滑下；
接触面越光滑，摩擦力越小，小球速度减小的越慢；若水平面光滑无摩擦，则小球不受阻力，小球的速度和方向不变，即做匀速直线运动。
因为物体在斜面的末端具有相同的能量，而在不同水平面上运动时，都是克服摩擦力做功，并且最后具有的能量都为零，故物体在毛巾和在木板上克服摩擦做的功相等；
要探究超速带来的安全隐患，应控制小球的质量、路面相同而小球的速度不同，由题意可知，李斌没有控制小球的质量相同。
故答案为：不同；同一；同一；做匀速直线运动；等于；未控制小球的质量相同。
小球从斜面上滑下，到达底端的速度取决于物体的高度，并且让小球以不同的速度在同一粗糙面上滑行。
实验目的是研究阻力对物体运动的影响，需要控制小球的初速度要相同；通过小球的运动距离反应速度的变化和摩擦阻力的大小，进行合理的推理得出假如不受力的情况。
根据能量守恒进行分析，即物体在斜面末端具有相同的速度，即具有相同的动能。
要探究超速带来的安全隐患，应控制车的质量、路面相同而车的速度不同，据此分析答题。
本题主要考查学生分析实验现象的能力以及严谨的科学观，这就要求我们在平常的试验中多注意分析实验的方法。
20.【答案】解：因为箱子放在水平向右匀速行驶的汽车上，所以箱子在水平方向不受力，只受重力和支持力，可以将力的作用点选在箱子的中央，画带箭头的线段表示重力和支持力，最后标上力的符号和大小；如图所示：

【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
对箱子进行正确的受力分析是此题关键。
21.【答案】解：“都市蚂蚁”车标准乘载时对地面的压力；
对水平路面的压强；
“都市蚂蚁”车匀速行驶时，牵引力；
发动机的输出功率；
“都市蚂蚁”车浸没水中时受到的浮力；
由于，所以“都市蚂蚁”车可以浮在水面上；
当“都市蚂蚁”车漂浮时，受到的浮力；
由得，排开水的体积；
车露出水面的体积。
答：“都市蚂蚁”车对水平路面的压力为；压强是；
发动机的输出功率为；
它露出水面的体积是。
【解析】根据计算车对水平路面的压力，由计算车对水平路面的压强；
求发动机的输出功率可以用功率的公式求解；
首先根据车完全浸没时的浮力与重力的关系判断其浮沉情况，然后根据浮力公式计算出漂浮时浸入水泥中的体积，从而可得露出水面的体积。
对于这类科普性的习题，要从中找出考查的物理问题，本题主要考查浮力、压强、重力的有关计算，关键掌握相关的计算公式，并能够灵活运用。
22.【答案】解：由可知，
小灯泡的电阻正常工作时的电流；
由得：
小灯泡的电阻值；
闭合S，断开、，滑片P由b端向中点移动时，滑动变阻器接入电路的阻值变小，根据可知，电路中的电流变大，所以滑片P在中点时的电流比滑片P在b端的电流大，
闭合S，断开、，滑片P位于滑动变阻器中点时，L、R串联，断开，电路如下图1所示，
图1
小灯泡正常发光，电路电流：
由得
电源电压即：
……①，
由题意可得，当滑片P位于滑动变阻器b端时，电路如下图2所示，
图2
电路电流：；
电源电压即：
……②，
解①②得：；；
当开关S、、都闭合时，小灯泡短路，、R并联，电路如图3所示，
图3
当滑动变阻器电阻最大时，总电流最小，
电路消耗的最小电功率。
故答案为：小灯泡的电阻值是；
电源电压是12V，滑动变阻器的最大阻值是；
当开关S、、都闭合时，电路的最小电功率。
【解析】利用可算出小灯泡正常发光的电流，由可求出灯泡的电阻；
当开关S闭合，、断开，该电路为滑动变阻器R和小灯泡L的串联电路，电流表测电路中的电流；滑片P从b端滑动到滑动变阻器中点时，电流表示数变化了，此时小灯泡恰好正常发光，利用求出灯泡正常发光时的电流，进而可求出滑片P在b端时电路中的电流；分别利用欧姆定律将滑片P在b端和中点位置时的电源电压表示出来，将两组表达式联立即可解出滑动变阻器的最大阻值和电源电压；
当开关S、、都闭合时，L被短路，该电路为滑动变阻器R和定值电阻的并联电路，电流表测干路的电流；并联电路中各个支路两端的电压均等于电源电压，利用欧姆定律求出通过的电流，并联电路中各个支路之间互不影响；当变阻器电阻最大时，即干路电流最小，据此求出通过滑动变阻器的最小电流，利用求出电路的最小电功率。
本题考查了对欧姆定律和电功率计算公式的应用，解题关键是利用电源电压不变，通过解方程组的方法求出电源电压和滑动变阻器的最大阻值。
23.【答案】C；80；；；不变；
【解析】解：
因为漂浮城市漂浮在水面上，
所以漂浮城市增加的浮力就是50位中学生的重力，
一个中学生的质量约为50kg，则，
漂浮城市增加的浮力为：
；
已知，，
根据可得空洞内空气的体积为：，
而空洞的面积为，
空气移动的距离为：
，
又因为，
飓风的风速为：；
①从速度v与时间t图象乙上看出，50s到100s时物体做匀速直线运动，物体处于平衡状态，
即物体所受到的摩擦力大小与拉力F大小相等，
从F的大小与时间t的关系图象甲，50s到100s时，拉力，
因为在整个运动过程中，摩擦力是不变的，即漂浮城市运动到第25s时受到的阻力为；
由速度与时间图象甲可知，50s到100s时物体做匀速直线运动，，
而，
牵引力F做的功为：
。
若航行时地球对所有物体的引力都突然增大一倍，物体所含的物质没有变化，所以质量也不变；
因为，；
由阿基米德原理知：；
即：，
所以，如果地球对所有物体的引力发生变化时，而物体和水的密度都没有变化，则不变，物体露出水面的部分也不变；
②太阳能转化为机械能的效率。
故答案为：；；①；；不变；②太阳能转化为机械能的效率为。
漂浮城市漂浮在水面上，此时它所受到的浮力等于它的重力，当有50位中学生从岸上进入漂浮城市，则漂浮城市增加的浮力就是50位中学生的重力。
知道1s流入空洞的空气质量和空气密度，可利用公式计算出空洞内空气的体积，知道空洞的面积，可利用公式计算空气移动的距离，又知道运动的时间，可利用公式计算风速。
①从速度v与时间t图象乙上看出，当50s到100s时物体做匀速直线运动，从F的大小与时间t的关系图象甲，根据二力平衡求出摩擦阻力大小；
在内物体做加速运动，因为在整个运动过程中，摩擦阻力是不变的，漂浮城市运动到第25s时受到的阻力等于漂浮城市匀速运动时的摩擦阻力；
从速度v与时间t图象乙上看出，50s到100s时物体做匀速直线运动，判断此时物体的运动速度，知道拉力F的大小，从而可利用公式计算拉力F做的功。
质量是指物体所含物质的多少，是物质的基本属性，不受其他因素影响；
利用物体的密度是本身的特性不发生变化，把浮力的表达式和物体重力的表达式代入漂浮条件进行分析。
②知道接收太阳能的功率，可利用公式计算吸收的太阳能，再利用公式计算太阳能转化为机械能的效率。
此题考查了物体漂浮时浮力的计算、速度的计算、阻力的计算，并且考查了学生对图象问题的分析能力，能从图象中得出相关的信息，然后结合功的计算公式进行计算求解，是中考的热点考题。
24.【答案】物体排开液体的体积 排开液体的密度 丙 无关 400
【解析】解：
由图甲、乙、丙所示实验可知，物体排开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，浮力大小与物体排开液体的体积有关；
由丁、戊中，排开液体的体积相同，排开液体的密度不同，测力计示数不同，由称重法测浮力，受到的浮力不同，故分析图甲、丁、戊实验，说明浮力的大小与排开液体的密度有关；
为了探究浮力大小与物体浸没在液体中的深度是否关系，需要控制液体的密度相同，排开的液体的体积相同，故可比较甲、丙、丁三图的实验；
观察丙、丁两图可知，物体完全浸没于液体中，排开液体的体积不变，物体在水中的深度增加，弹簧测力计示数不变，受到的浮力不变，说明浸没在液体中的物体所受浮力与浸没的深度无关；
物体的重力为5N，浸没在水中时弹簧测力计示数为1N，正方体受到的浮力是；
正方体在水中受到的浮力；
由可得正方体的体积为；
正方体的质量为：；
正方体的密度为：；
由甲、戊实验，正方体浸没在盐水中受到的浮力：
；
由阿基米德原理可知，盐水的密度是：
；
由得，水增加的深度为：，
放入正方体后水对容器底部增加的压强为：
。
故答案为：物体排开液体的体积；排开液体的密度；丙；无关；4；；；。
分析图示实验，根据实验控制的变量与实验现象得出实验结论；
浮力的大小与物体排开液体的密度和排开液体的体积有关，研究浮力大小与其中一个因素的关系时，要控制另外一个因素不变；
分析实验中相同量和不同量，结合称重法测浮力得出浮力大小与变化量的关系；
由称重法可以求出正方体在水中受到的浮力；
由阿基米德原理求出正方体的体积，由和得出正方体的密度；根据称重法求出正方体在盐水中的浮力，根据阿基米德原理求出盐水的密度；
根据正方体的体积，然后利用求出水增加的深度，再利用计算放入正方体后水对容器底部增加的压强。
本题考查称重法测浮力、控制变量法、数据分析及阿基米德原理、密度公式的运用及压强的计算，知识点较多，有一定的难度。
