第21讲 欧姆定律 练习 2026年中考物理一轮复习（人教版）

这是一份第21讲 欧姆定律 练习 2026年中考物理一轮复习（人教版），共13页。试卷主要包含了内容，公式，图像等内容，欢迎下载使用。

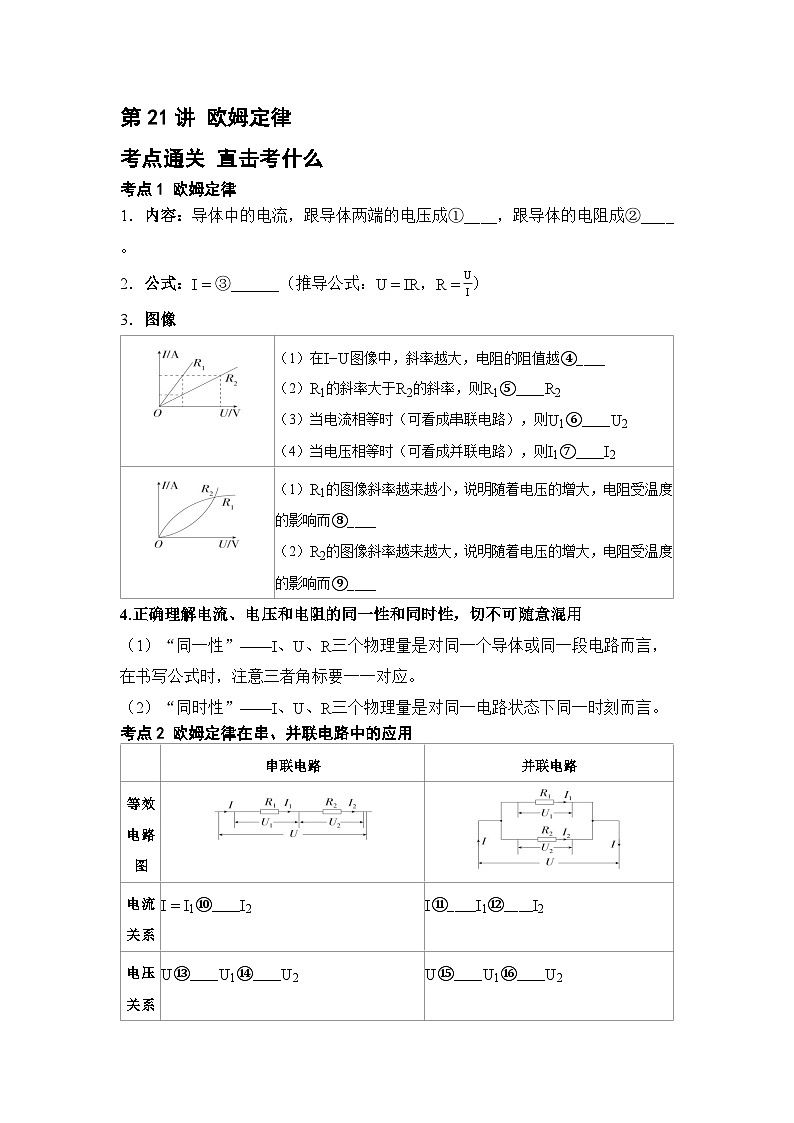

考点1 欧姆定律
1．内容：导体中的电流，跟导体两端的电压成①_ _ _ _ ，跟导体的电阻成②_ _ _ _ 。
2．公式：I=③_ _ _ _ _ _ （推导公式：U=IR，R=UI）
3．图像
4.正确理解电流、电压和电阻的同一性和同时性，切不可随意混用
（1）“同一性”——I、U、R三个物理量是对同一个导体或同一段电路而言，在书写公式时，注意三者角标要一一对应。
（2）“同时性”——I、U、R三个物理量是对同一电路状态下同一时刻而言。
考点2 欧姆定律在串、并联电路中的应用

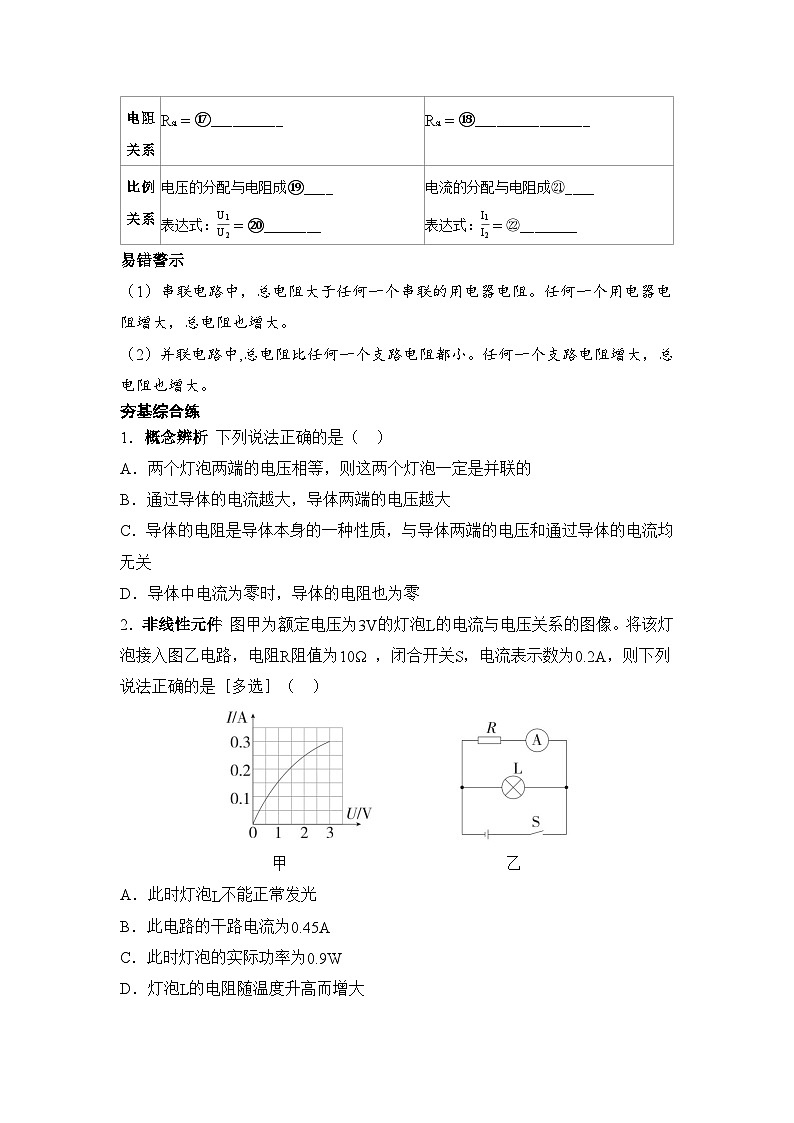

易错警示
（1）串联电路中，总电阻大于任何一个串联的用电器电阻。任何一个用电器电阻增大，总电阻也增大。
（2）并联电路中,总电阻比任何一个支路电阻都小。任何一个支路电阻增大，总电阻也增大。
夯基综合练
1．概念辨析 下列说法正确的是（ ）
A．两个灯泡两端的电压相等，则这两个灯泡一定是并联的
B．通过导体的电流越大，导体两端的电压越大
C．导体的电阻是导体本身的一种性质，与导体两端的电压和通过导体的电流均无关
D．导体中电流为零时，导体的电阻也为零
2．非线性元件 图甲为额定电压为3V的灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为10Ω ，闭合开关S，电流表示数为0.2A，则下列说法正确的是［多选］（ ）
甲乙
A．此时灯泡L不能正常发光
B．此电路的干路电流为0.45A
C．此时灯泡的实际功率为0.9W
D．灯泡L的电阻随温度升高而增大

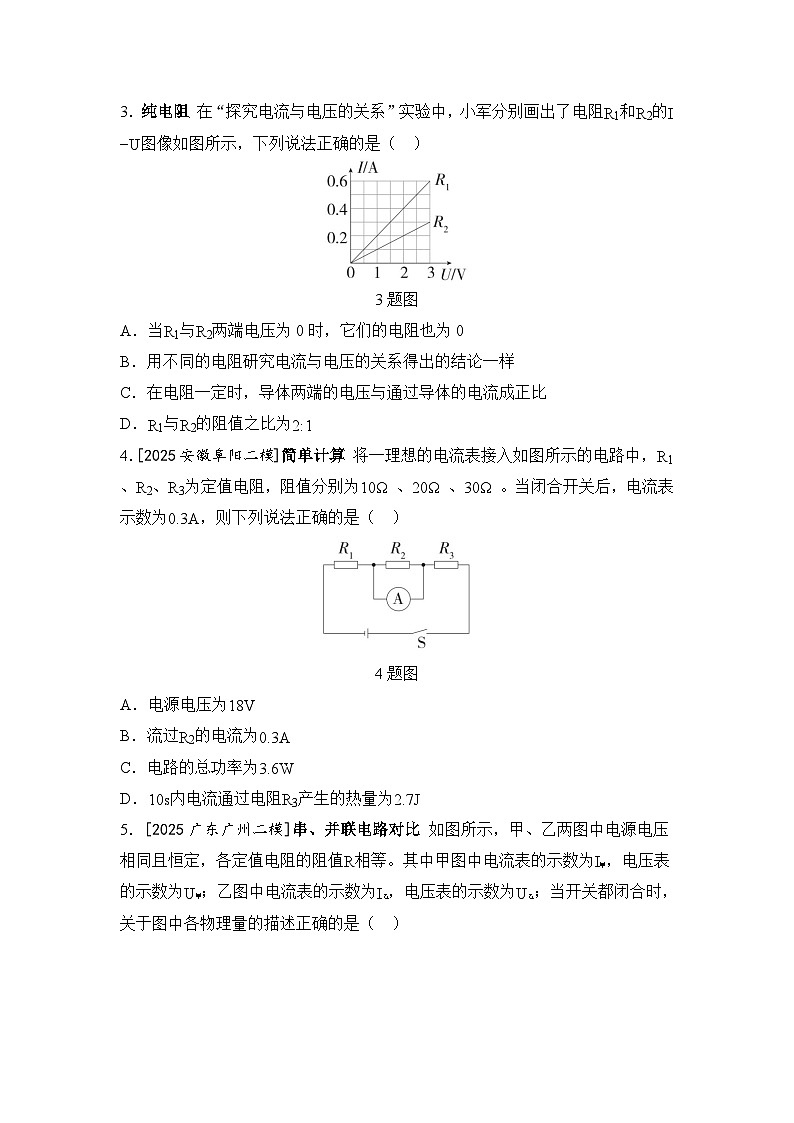

3．纯电阻 在“探究电流与电压的关系”实验中，小军分别画出了电阻R1和R2的I−U图像如图所示，下列说法正确的是（ ）
3题图
A．当R1与R2两端电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为2:1
4．[2025安徽阜阳二模]简单计算 将一理想的电流表接入如图所示的电路中，R1、R2、R3为定值电阻，阻值分别为10Ω 、20Ω 、30Ω 。当闭合开关后，电流表示数为0.3A，则下列说法正确的是（ ）
4题图
A．电源电压为18V
B．流过R2的电流为0.3A
C．电路的总功率为3.6W
D．10s内电流通过电阻R3产生的热量为2.7J
5．[2025广东广州二模]串、并联电路对比 如图所示，甲、乙两图中电源电压相同且恒定，各定值电阻的阻值R相等。其中甲图中电流表的示数为I甲，电压表的示数为U甲；乙图中电流表的示数为I乙，电压表的示数为U乙；当开关都闭合时，关于图中各物理量的描述正确的是（ ）
甲乙
①I甲=I乙 ②I乙=2I甲 ③I甲U乙⑥U甲=U乙
A．①④⑤B．②③④C．①③④⑤D．②③⑥
6．[2025陕西西安三模]动态分析 今年中考体育新增了跳绳项目，某学校物理社团为体育老师设计了计数装置，其简化电路如图所示。电源电压恒定，R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1两端的电压变大B．通过R2的电流变大
C．电阻R2两端的电压变大D．电路的总功率变大
重点实验 多维透析
实验22 探究电流与电压、电阻的关系 新课标 探究类必做实验
实验一题透练
问题
1．小杨同学用如图甲所示的电路做“探究电流与电阻的关系”实验，电源电压恒为6V，定值电阻6个(阻值分别为5Ω 、10Ω 、15Ω 、20Ω 、25Ω 、30Ω)可供选择，滑动变阻器的规格为“30Ω1A”。
证据
（1） 用笔画线代替导线将实物电路连接完整，使滑片向右移动时电流表的示数变大。
（2） 闭合开关前，检查电路时，发现电流表指针如图乙所示，接下来正确的操作是_ _ _ _ _ _ _ _ 。
（3） 电路故障 闭合开关S后，发现无论怎样调节滑动变阻器的滑片，电流表和电压表的示数都不变且较小，出现这种现象的原因可能是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 数据记录 排除故障后，小杨先将5Ω 的电阻接入电路，闭合开关，调节滑片P到适当位置，电流表示数如图丙所示，读出此时电流为_ _ _ _ A。
（5） 操作细节小杨读数后，拆下5Ω 的电阻，更换为10Ω 的，他不规范的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。他将10Ω 的电阻替换了5Ω 的电阻后，闭合开关，发现电压表示数_ _ _ _ （选填“大于”“小于”或“等于”）2V，需要将滑片P向_ _ _ _ （选填“左”或“右”）端移动来继续完成实验。
解释
（6） 小杨依次接入不同阻值的定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数1R关系的图像如图丁，由图丁可知：导体两端电压一定时，通过导体的电流与导体的电阻成_ _ _ _ 比。
交流
（7） 意外现象 当小杨将电路中的定值电阻更换为20Ω 后，实验中发现，无论怎样调节滑动变阻器的滑片，电压表的示数始终_ _ _ _ （选填“大于”或“小于”）前三次实验中电压表的示数。
（8） 实验改进 在已完成的三次实验的基础上，为了将定值电阻分别更换为20Ω 、25Ω 、30Ω 后，能继续完成相应的三次实验，小杨提出了如下改进措施，请你帮他补充完整。
措施一：若只更换规格不同的滑动变阻器，则更换后的滑动变阻器的最大阻值至少为_ _ _ _ Ω 。
措施二：若只更换电压不同的恒压电源，则更换后的电源电压不能高于_ _ _ _ V。
（9） 如图戊所示是两个不同小组的同学根据做该实验时的数据绘制的图像，两组图像不重合的原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （两组测量数据均正确）。
戊
（10） 利用如图甲装置做“探究电流与电压的关系”实验时，_ _ _ _ （选填“能”或“不能”）用灯泡来代替定值电阻做实验。
问题
2．小阳在探究电流与电压的关系时，选用了电源(电压恒为6V)、电压表、电流表、滑动变阻器、开关、定值电阻R、导线若干，并连接了如图1所示实验电路。请按要求回答下列问题。
甲
证据
（1） 请按如图甲所示的电路，在虚线框内画出电路图。
（2） 闭合开关S前，滑动变阻器的滑片P应放置在_ _ _ _ （选填“A”或“B”）端，否则，闭合开关时_ _ _ _ _ _ （选填“电流表”或“电压表”）容易烧毁。
（3） 正确连接电路后，实验步骤如下，请补充完整：
①闭合开关S，调节滑动变阻器的滑片位置，使电压表的示数为U，读出此时电流表的示数I，并把U、I记录在表格中；
②_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，读出此时电压表、电流表的示数U、I，并把U、I记录在表格中；
③仿照步骤②，再做四次实验，并把实验数据记录在表格中。
解释
（4） 当电压表示数为2.6V时，电流表示数如图乙所示为_ _ _ _ A。
（5） 请根据表中数据在图丙中描点并作出电流与电压的关系图像。
（6） 分析数据或图像，可得结论：在_ _ _ _ 一定时，电流与电压成_ _ _ _ 比。
交流
（7） 小阳通过调节滑动变阻器的滑片，测出通过定值电阻R的电流和对应的电压值，绘制出I−U图像，如图丁图线a；实验完成后，将电阻换成小灯泡，重复上述实验过程，绘制出I−U图像如图丁图线b，则图像中A、B、C三点电阻RA、RB、RC大小关系由大到小排列为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（8） 若利用图甲所示电路，选用阻值为4Ω 的定值电阻、规格为“20Ω0.5A”的滑动变阻器、电压为3V且不变的电源来探究通过导体的电流与导体两端的电压的关系。想测量定值电阻两端电压为0.3V、0.6V、0.9V、1.2V、1.5V、1.8V、2.1V、2.4V时的电流，请通过计算分析，在保证电路安全的情况下，实验时哪些数据是无法测得的。
第21讲 欧姆定律
考点通关 直击考什么
考点1 欧姆定律
1．正比； 反比
2．UR
3．小；
