2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学专题(三)　动态电路分析 课件

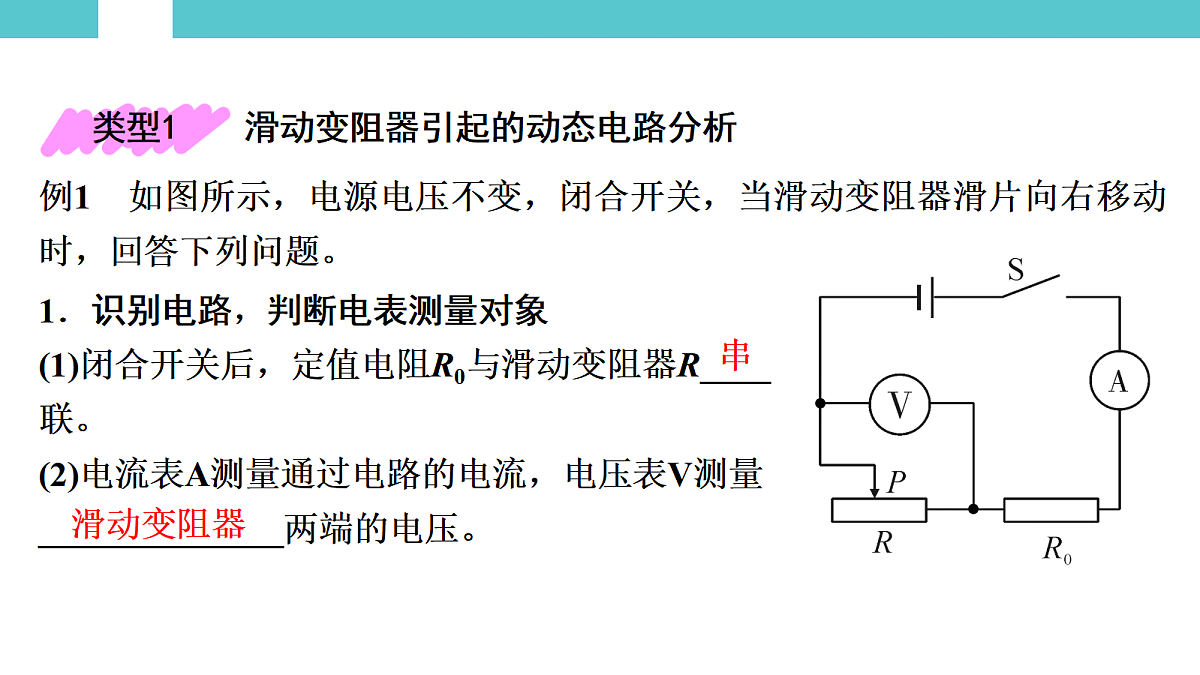

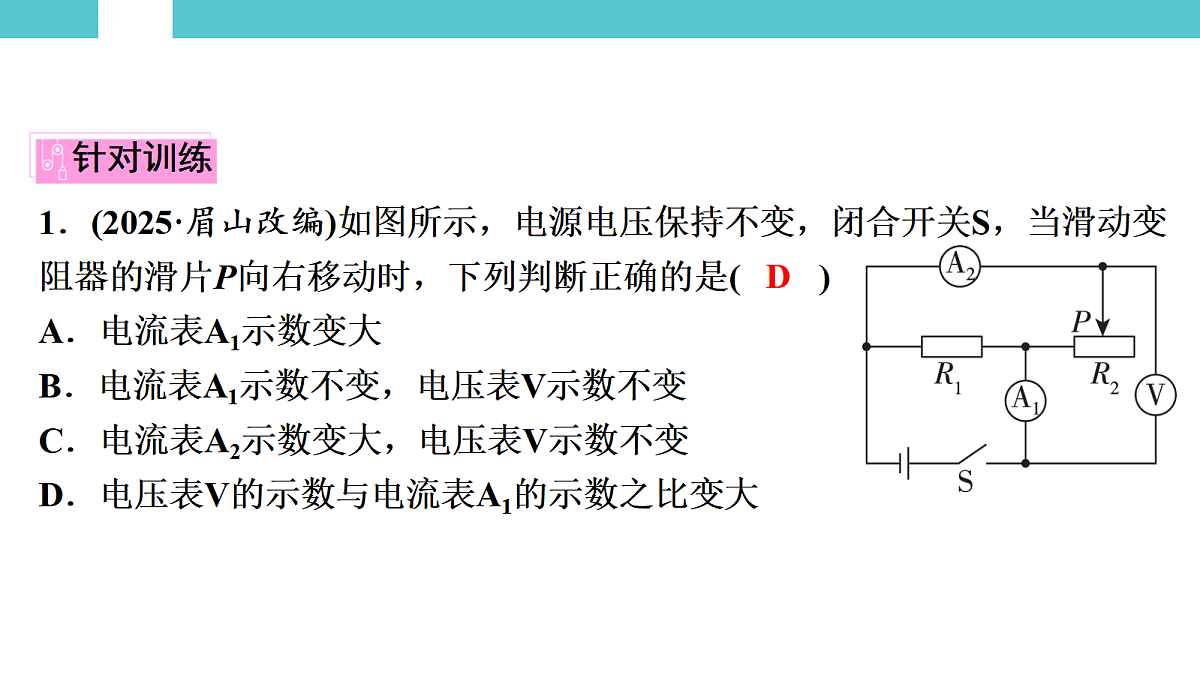

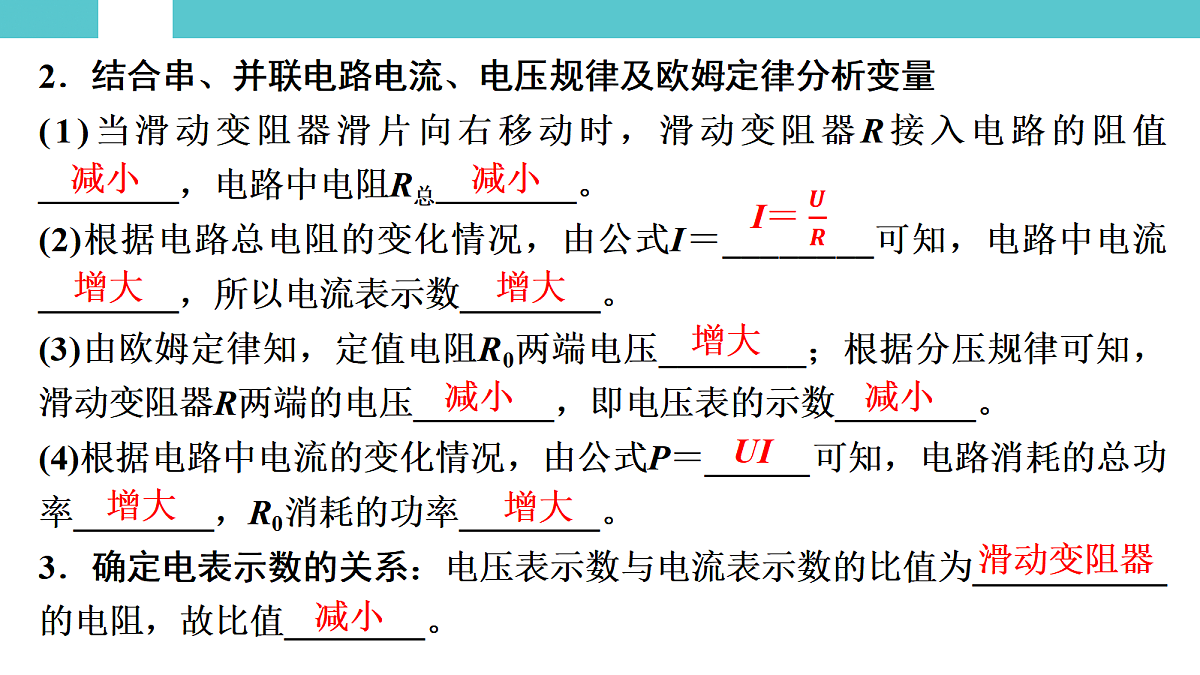

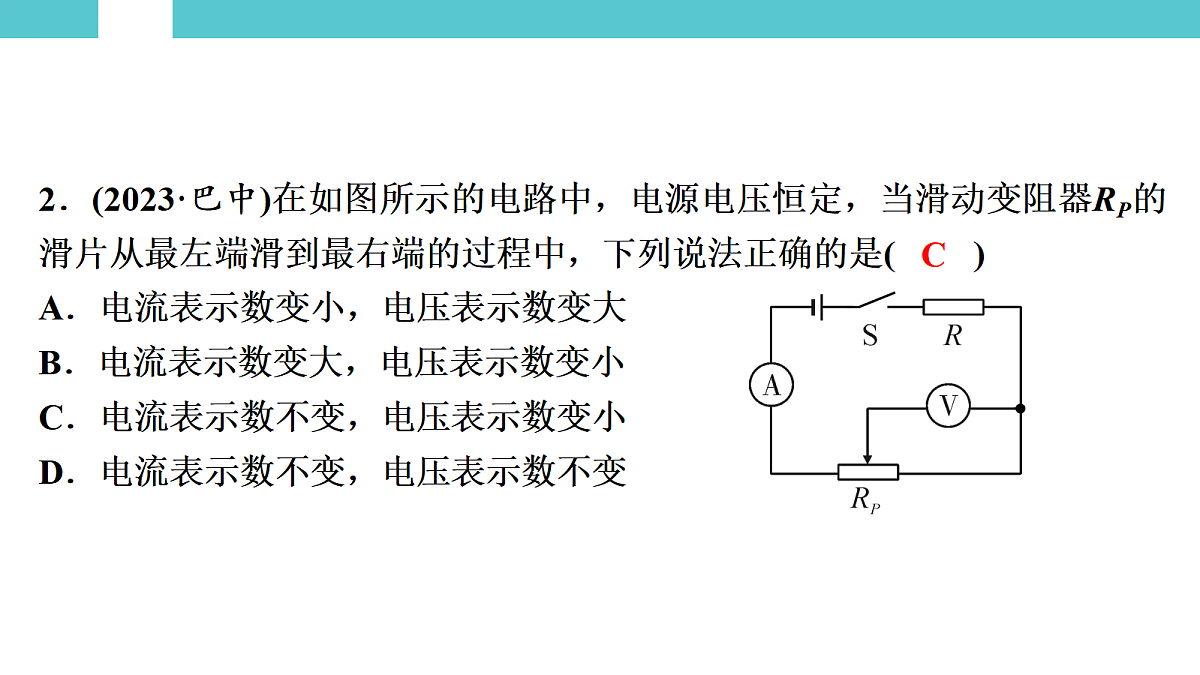

第一部分　教材知识巩固第三单元　电学专题(三)　动态电路分析1．识别电路，判断电表测量对象(1)闭合开关后，定值电阻R0与滑动变阻器R____联。 (2)电流表A测量通过电路的电流，电压表V测量______________两端的电压。 滑动变阻器引起的动态电路分析例1　如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，回答下列问题。串滑动变阻器2．结合串、并联电路电流、电压规律及欧姆定律分析变量(1)当滑动变阻器滑片向右移动时，滑动变阻器R接入电路的阻值________，电路中电阻R总________。 (2)根据电路总电阻的变化情况，由公式I＝________可知，电路中电流________，所以电流表示数________。 (3)由欧姆定律知，定值电阻R0两端电压________；根据分压规律可知，滑动变阻器R两端的电压________，即电压表的示数________。 (4)根据电路中电流的变化情况，由公式P＝______可知，电路消耗的总功率________，R0消耗的功率________。 3．确定电表示数的关系：电压表示数与电流表示数的比值为___________的电阻，故比值________。 减小减小 增大增大增大减小减小UI增大增大滑动变阻器减小1．(2025·眉山改编)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是(　 　)A．电流表A1示数变大B．电流表A1示数不变，电压表V示数不变C．电流表A2示数变大，电压表V示数不变D．电压表V的示数与电流表A1的示数之比变大针对训练D2．(2023·巴中)在如图所示的电路中，电源电压恒定，当滑动变阻器RP的滑片从最左端滑到最右端的过程中，下列说法正确的是(　 　)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电流表示数不变，电压表示数变小D．电流表示数不变，电压表示数不变C3．(选做)(2023·邵阳)如图所示，电源电压4.5 V保持不变，电流表的测量范围为0~0.6 A，电压表的测量范围为0~3 V，灯泡L标有“3 V　1.5 W”字样(不考虑灯丝电阻的变化)，滑动变阻器R标有“20 Ω　1 A”字样。将滑片P置于中点位置，闭合开关S，在保证电路安全的情况下，下列判断正确的是(　 　)A．滑片P向左移动的过程中，滑动变阻器消耗的电功率一直变大B．滑片P向左移动的过程中，滑动变阻器消耗的电功率先变大后变小C．滑片P向右移动的过程中，滑动变阻器消耗的电功率一直变大D．滑片P向右移动的过程中，滑动变阻器消耗的电功率先变大后变小B多开关闭合引起的动态电路分析例2　在如图所示的电路中，电源电压U不变，先只闭合开关S1、S2，再只闭合开关S3，试分析电压表V与电流表A示数的变化。1．第一步：画等效电路图。在下方虚线框中画出前、后的等效电路图。只闭合开关S1、S2只闭合开关S32．第二步：确定电路的连接方式及电表的测量对象。①开关S3闭合前，电路的连接方式是：________，电流表测量________中的电流，电压表测量电源两端的电压；②只闭合开关S3后，电路的连接方式是：________，电流表测量电路中的电流，电压表测量_______两端的电压。 3．第三步：根据串、并联电路特点及欧姆定律判断相关物理量的变化。只闭合开关S3后，电路中的总电阻________，电流表的示数________；电压表的示数________。 并联干路串联R1增大减小减小4．(2023·益阳)如图所示电路中，电源电压保持不变，R1和R2为定值电阻。先闭合开关S1，再闭合开关S2，电流表和电压表示数的变化情况是(　 　)A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大针对训练A5．(2025·江西改编)在如图所示的电路中，下列说法不正确的是(　 　)A．仅闭合S1，将滑片P向右移动，A的示数变小，V的示数变大B．仅闭合S1，将滑片P向左移动，A的示数变大，V的示数变大C．先闭合S1，保持滑片P位置不动，再闭合S2时，V的示数变大D．闭合S1和S2，将滑片P向右适当移动的过程中，V的示数不变A敏感电阻引起的动态电路分析例3　(2025·山东)水中溶氧量是水产养殖的一项关键指标。小红利用溶解氧传感器设计了自动充氧装置，其中监测电路如图所示，电源电压保持不变。溶解氧传感器的阻值随水中溶氧量的降低而减小。闭合开关，当溶氧量降低时(　 　)A．电流表的示数变小B．电压表的示数变大C．电路的总功率变小D．滑动变阻器的功率变大D
