2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学第十七讲　生活用电 课件

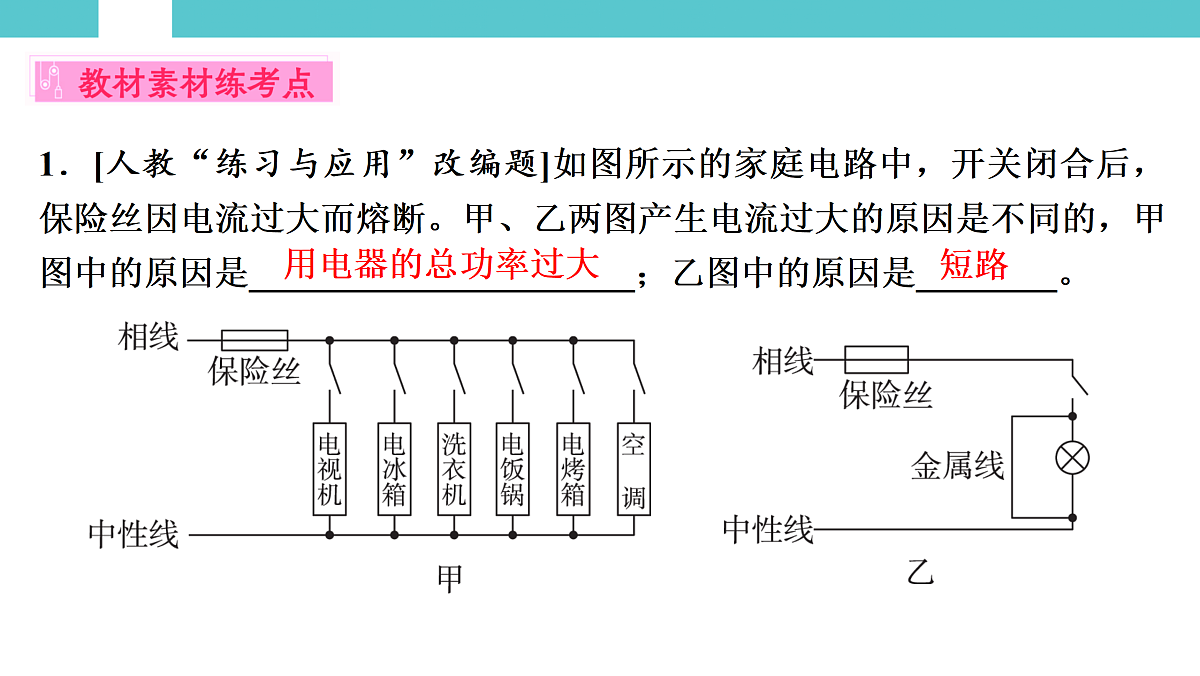

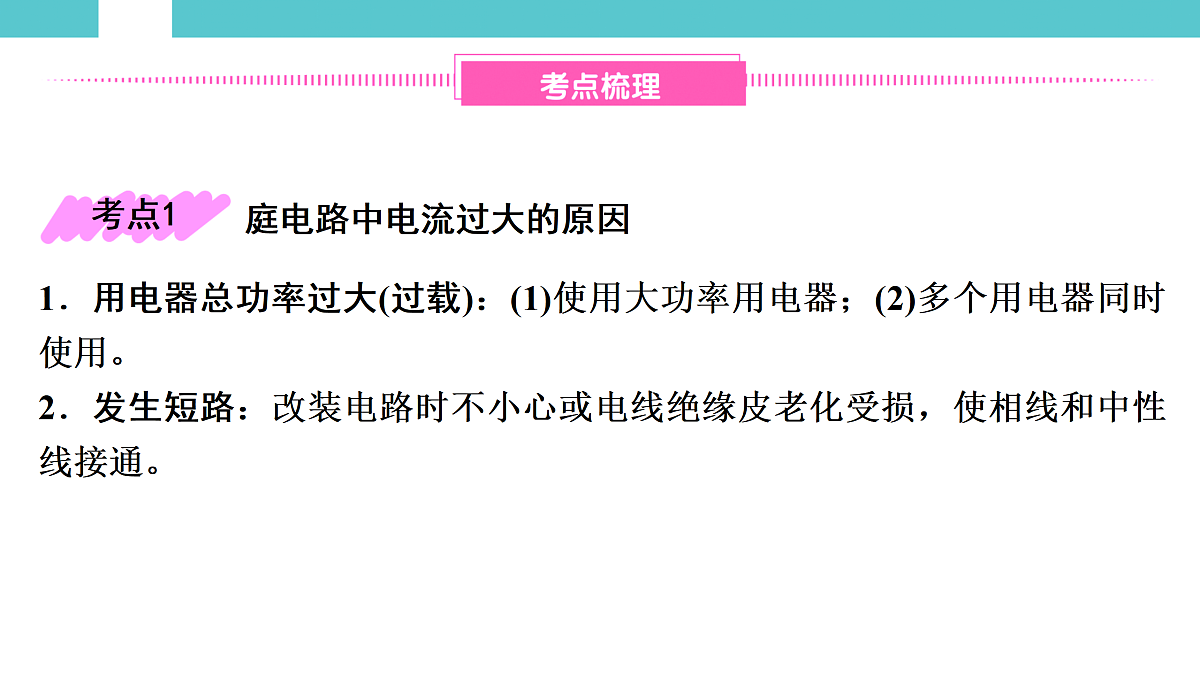

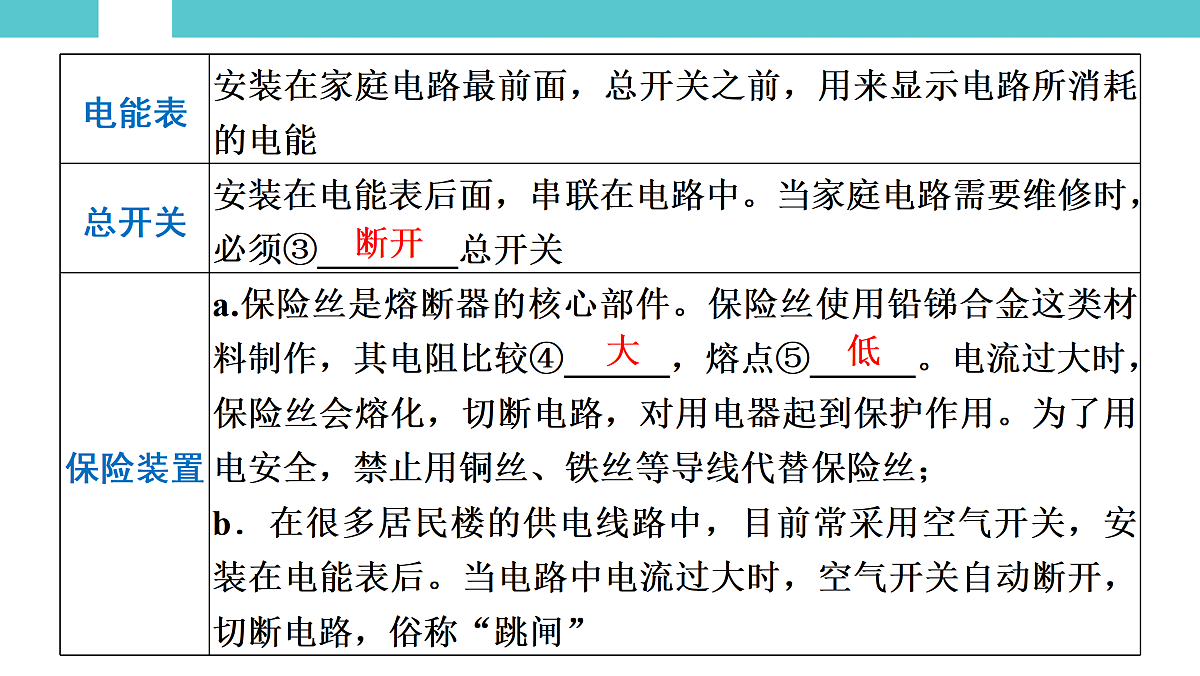

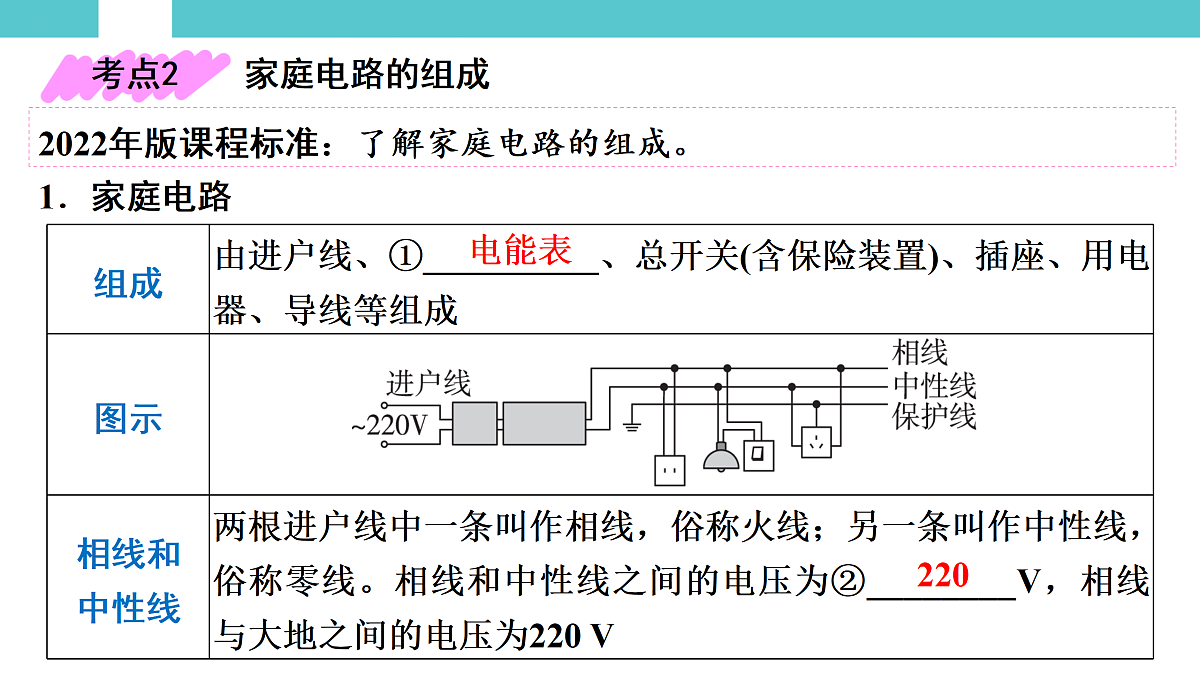

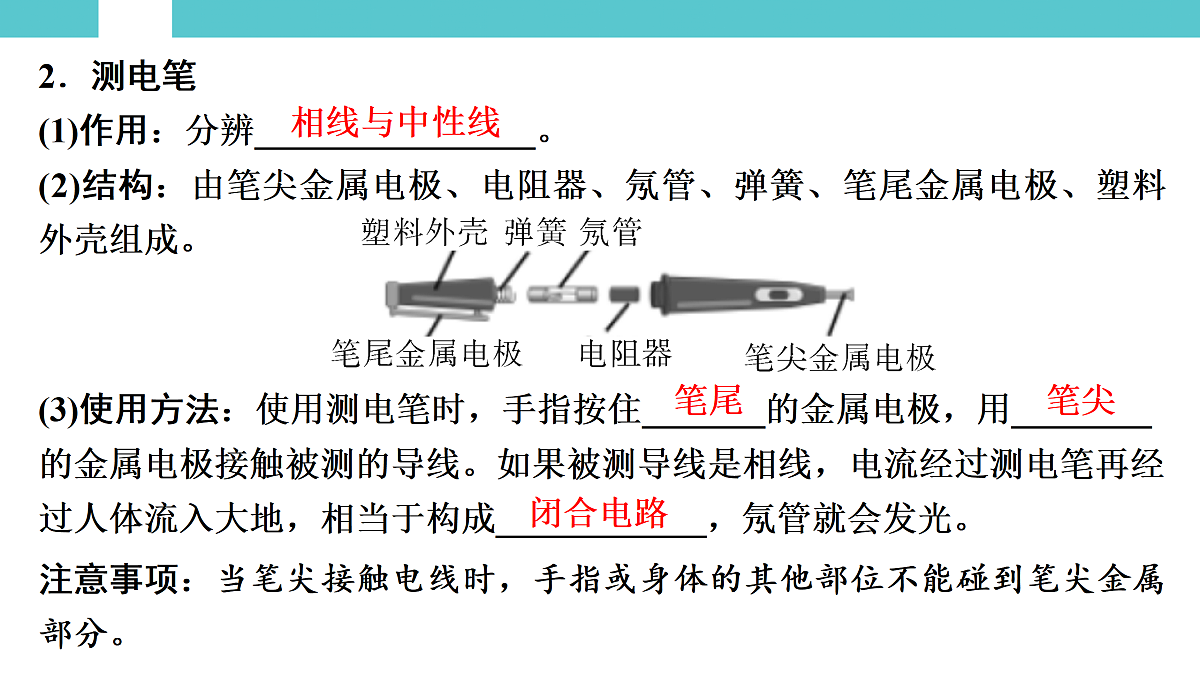

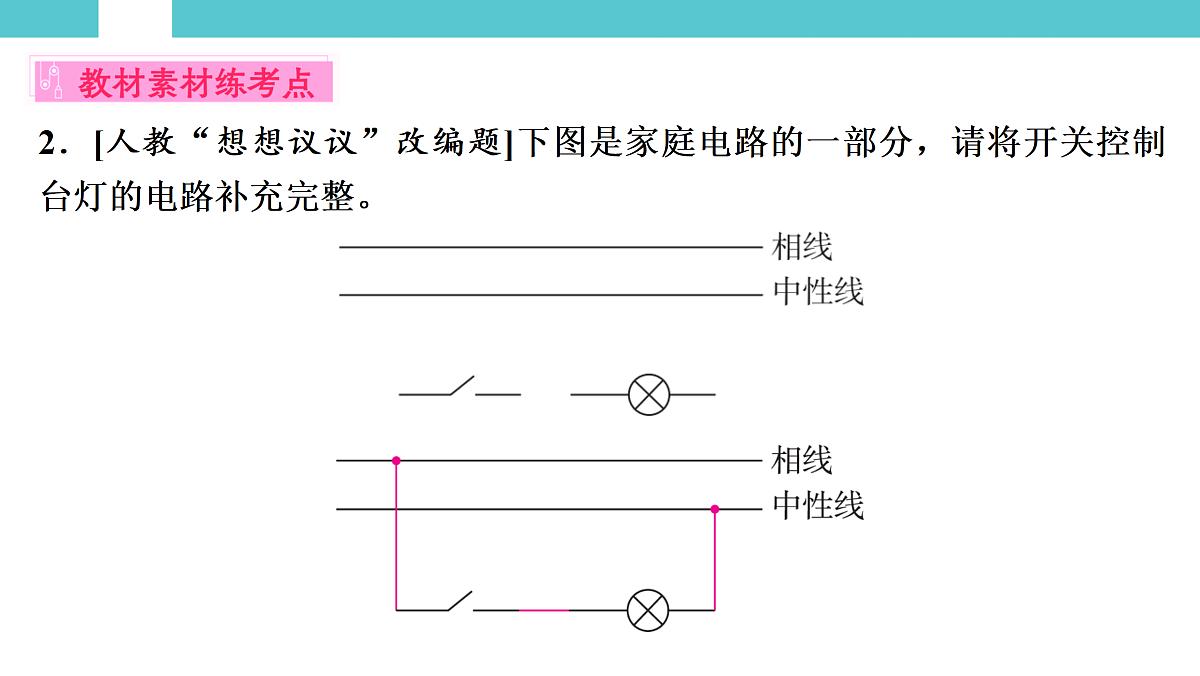

第一部分　教材知识巩固第三单元　电学第十七讲　生活用电庭电路中电流过大的原因1．用电器总功率过大(过载)：(1)使用大功率用电器；(2)多个用电器同时使用。2．发生短路：改装电路时不小心或电线绝缘皮老化受损，使相线和中性线接通。1．[人教“练习与应用”改编题]如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是______________________；乙图中的原因是________。 用电器的总功率过大短路家庭电路的组成2022年版课程标准：了解家庭电路的组成。1．家庭电路电能表220断开大低相线并联2．测电笔(1)作用：分辨________________。 (2)结构：由笔尖金属电极、电阻器、氖管、弹簧、笔尾金属电极、塑料外壳组成。(3)使用方法：使用测电笔时，手指按住_______的金属电极，用________的金属电极接触被测的导线。如果被测导线是相线，电流经过测电笔再经过人体流入大地，相当于构成____________，氖管就会发光。 注意事项：当笔尖接触电线时，手指或身体的其他部位不能碰到笔尖金属部分。相线与中性线笔尾笔尖闭合电路2．[人教“想想议议”改编题]下图是家庭电路的一部分，请将开关控制台灯的电路补充完整。安全用电2022年版课程标准：有安全用电和节约用电的意识。1．家庭电路的触电原因：人体直接或间接接触________，引起一定强度的电流通过人体。 2．电压越高越危险：人体的安全电压不高于________V。 3．触电急救措施：在发生触电事故的现场，千万不要用手去拉触电的人，而是应立即____________，必要时应该对触电者进行急救，同时尽快通知医务人员抢救。 相线36切断电源4．安全用电原则(1)尽量不同时使用多个大功率用电器。(2)不接触________带电体，不靠近________带电体。 (3)检查和维修电路，更换灯泡、搬动电器前应先________________。 (4)不弄湿用电器，不损坏绝缘层。(5)保险装置、插座、导线、家用电器等达到使用寿命应及时更换。(6)有金属外壳的用电器，外壳一定要接地。5．防雷电：高大建筑物顶端装避雷针，雷雨天不在大树下避雨。低压高压断开电源开关家庭电路的组成和连接1．(2023·益阳)下图是上端有金属帽的测电笔的四种使用方法，其中使用方法正确的是(　 　)ABCDD2．(2025·湖南)下列关于家庭电路的说法正确的是(　 　)A．我国家庭电路的电压是36 VB．进户线上的总开关能控制整个家庭电路C．电能表表盘的示数是用电器的实际功率D．各个用电器能够独立工作是因为用电器之间是串联的B3．(2023·长沙)某家庭电路的连接如图所示，下列说法正确的是(　 　)A．a点所在的电源线是中性线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的C4．(2020·娄底)如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(选填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。 串联大地安全用电5．(2025·湖南)暑假即将来临，外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是(　 　)A．图甲：靠近高压带电体易发生触电B．图乙：系好安全带是利用乘客的惯性C．图丙：水看起来比实际的浅是因为光的反射D．图丁：列车驶过站台时，空气流速越大的位置，压强越大A6．(2025·长沙)下列行为符合安全用电要求的是(　 　)A．手机充电完毕后，不拔充电插头B．多个大功率用电器同时接在一个插线板上工作C．空气开关跳闸后，不排除故障就重新闭合通电D．人离开时将电烤火炉及时断电D家庭电路故障分析7．(2023·郴州)小敏同学按如图的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用测电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是(　 　)A．小华说：保险丝是用电阻较大、熔点较高的材料制成的B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的C．小丽说：插座无法正常工作，原因可能是cd间断路D．小潇说：插座无法正常工作，原因可能是ab间断路C
