教科版物理九年级上册专用复习-24--电功率的相关实验 焦耳定律（复习课件+练习题课件+解析答案）

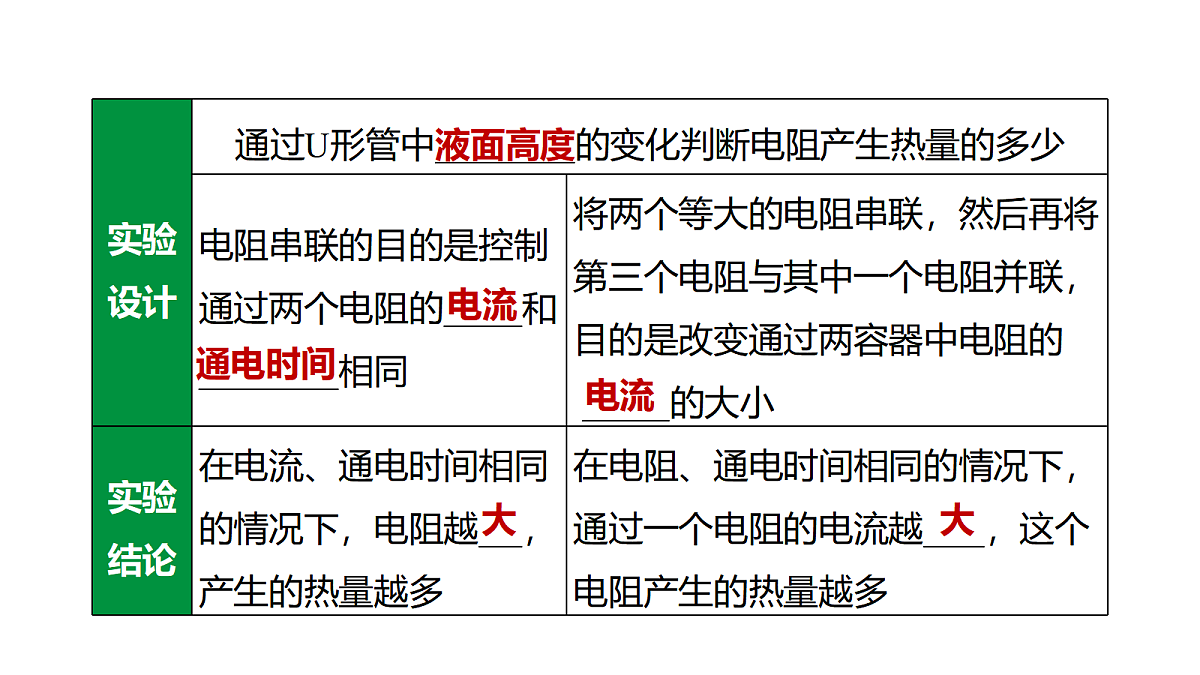

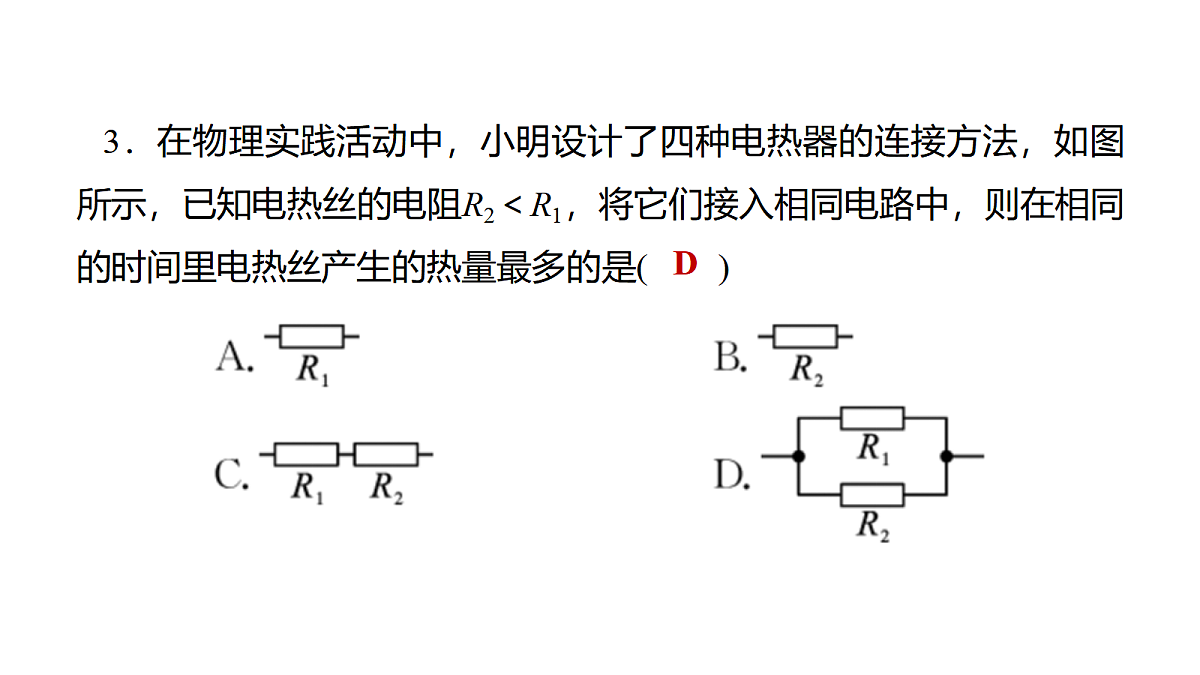

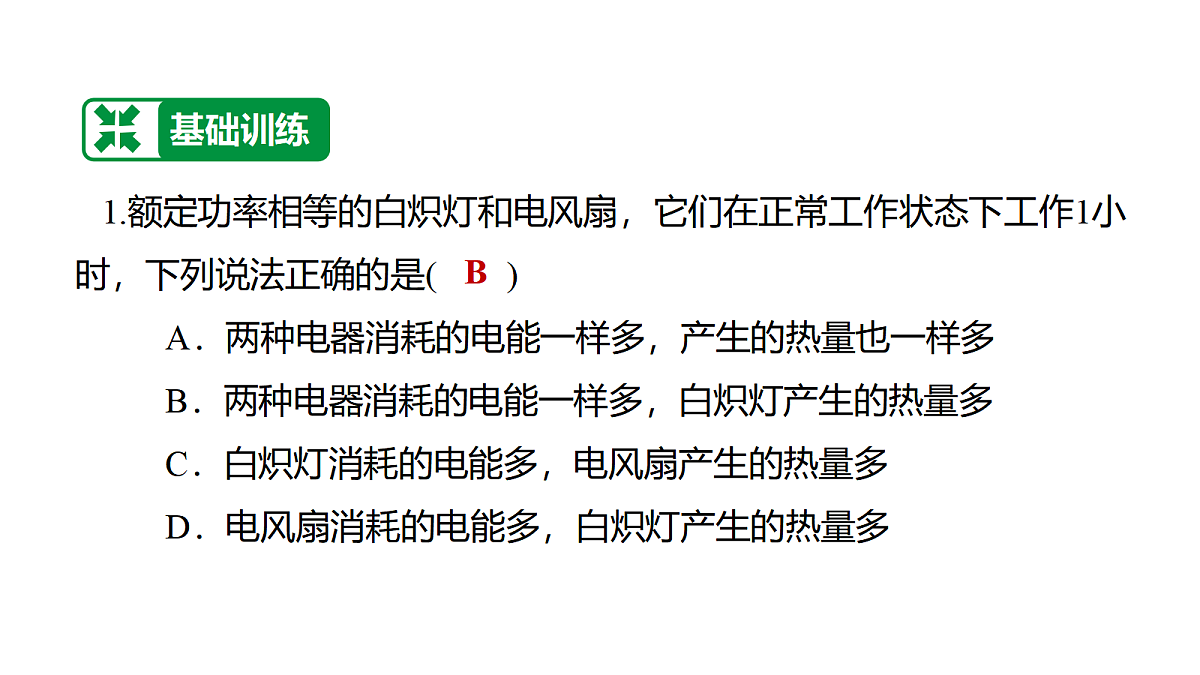

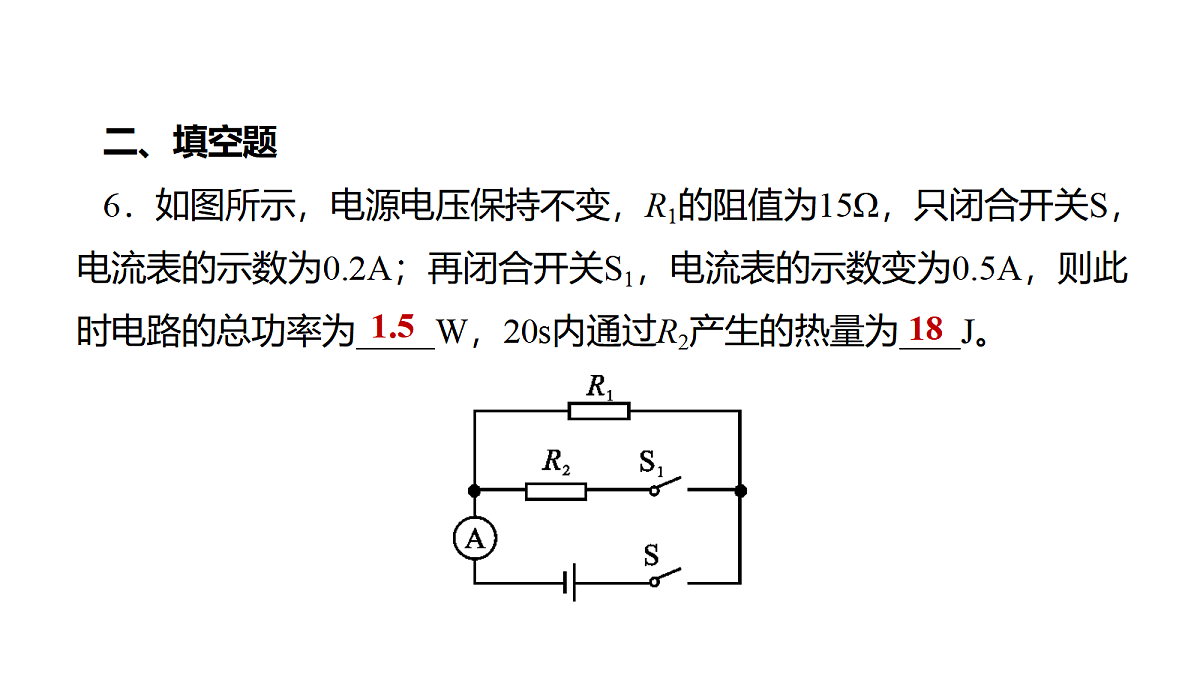

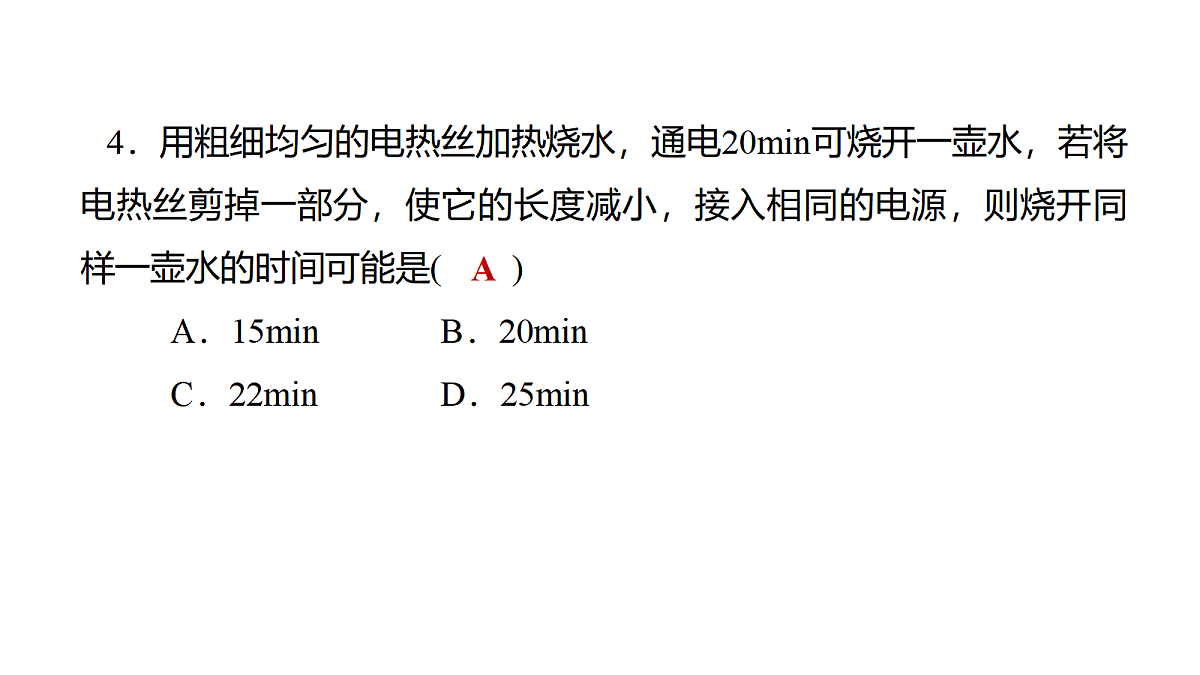

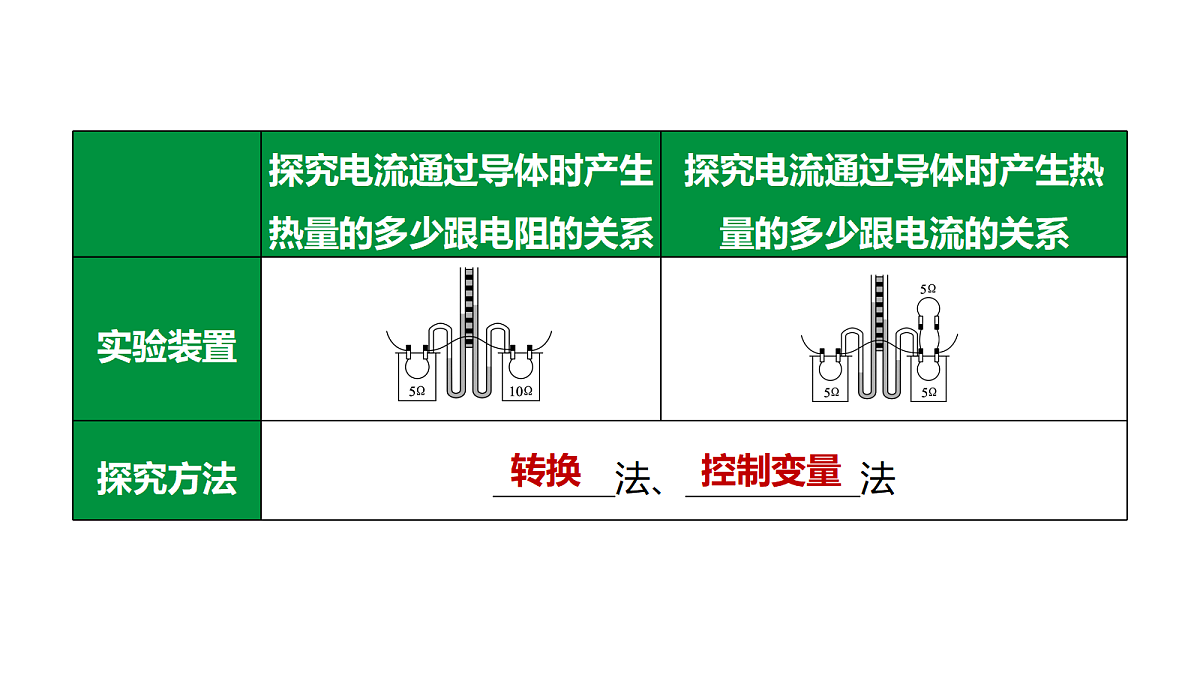

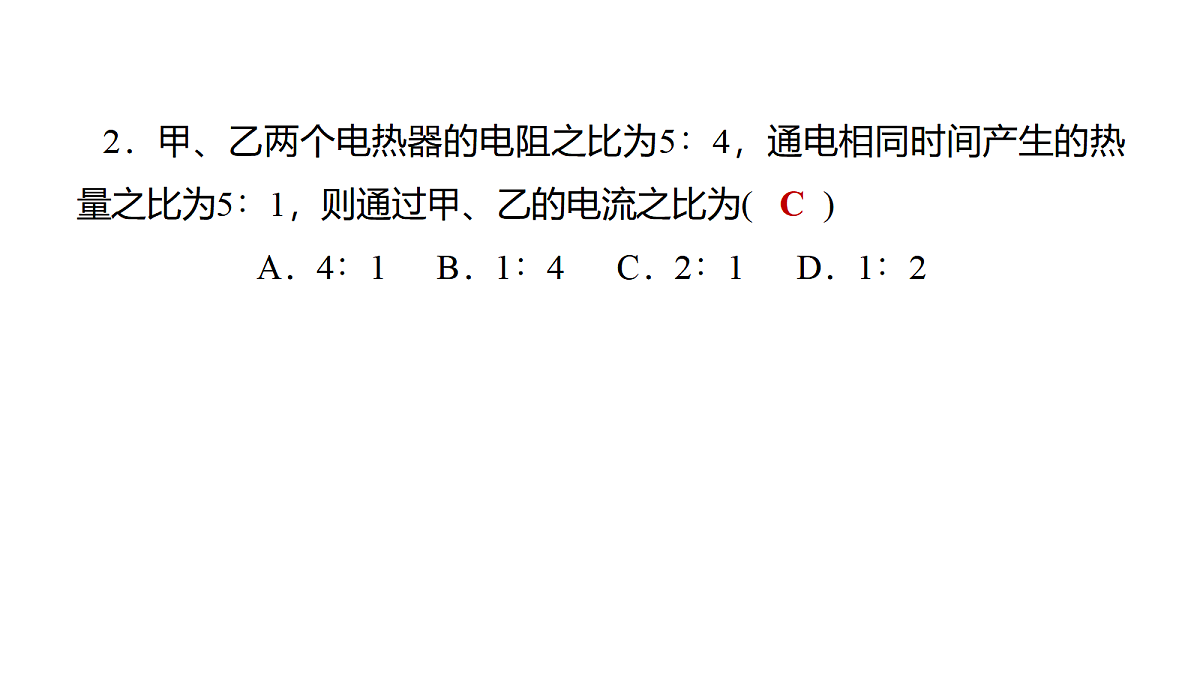

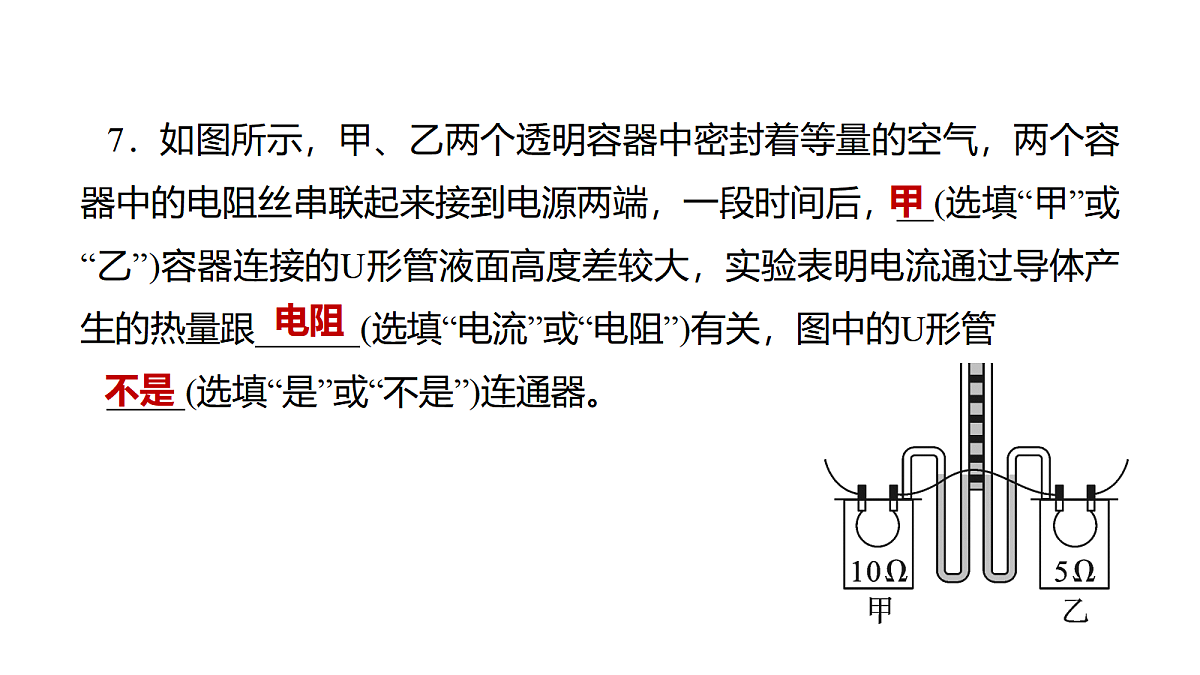

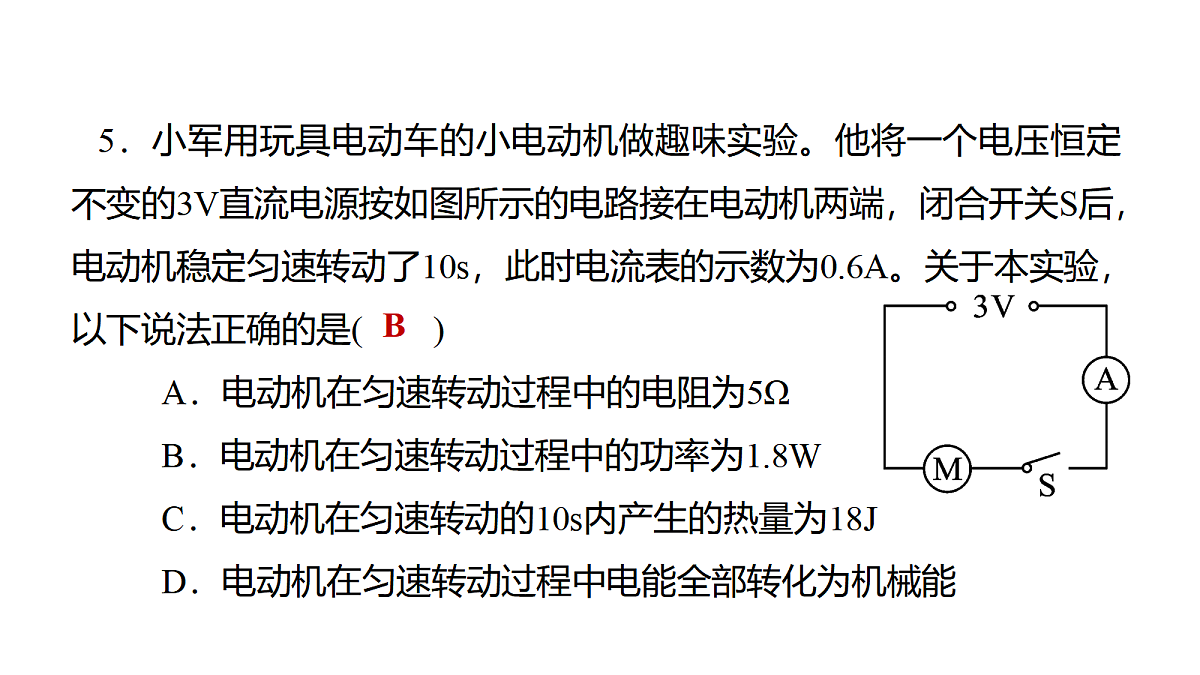

素养综合练测24测量小灯泡的电功率 焦耳定律1.额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是(　　)A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，白炽灯产生的热量多C．白炽灯消耗的电能多，电风扇产生的热量多D．电风扇消耗的电能多，白炽灯产生的热量多B2．甲、乙两个电热器的电阻之比为5∶4，通电相同时间产生的热量之比为5∶1，则通过甲、乙的电流之比为(　　)A．4∶1 B．1∶4 C．2∶1 D．1∶2C3．在物理实践活动中，小明设计了四种电热器的连接方法，如图所示，已知电热丝的电阻R2＜R1，将它们接入相同电路中，则在相同的时间里电热丝产生的热量最多的是(　　) D4．用粗细均匀的电热丝加热烧水，通电20min可烧开一壶水，若将电热丝剪掉一部分，使它的长度减小，接入相同的电源，则烧开同样一壶水的时间可能是(　　)A．15min B．20min C．22min D．25minA5．小军用玩具电动车的小电动机做趣味实验。他将一个电压恒定不变的3V直流电源按如图所示的电路接在电动机两端，闭合开关S后，电动机稳定匀速转动了10s，此时电流表的示数为0.6A。关于本实验，以下说法正确的是(　　)A．电动机在匀速转动过程中的电阻为5ΩB．电动机在匀速转动过程中的功率为1.8WC．电动机在匀速转动的10s内产生的热量为18JD．电动机在匀速转动过程中电能全部转化为机械能B二、填空题6．如图所示，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则此时电路的总功率为 W，20s内通过R2产生的热量为 J。1.5187．如图所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端，一段时间后， (选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟 (选填“电流”或“电阻”)有关，图中的U形管 (选填“是”或“不是”)连通器。甲电阻不是8．如图所示，R1∶R2∶R3＝1∶2∶3，闭合开关后，两电流表A1、A2示数之比I1∶I2＝ ；在相同的时间里，R1、R2、R3产生的热量之比为Q1∶Q2∶Q3＝ 。5∶96∶3∶21．如图甲所示是小红测量小灯泡额定功率的电路图，小灯泡额定电压U额＝3.8V。(1)闭合开关S，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量小灯泡的额定功率，应将滑动变阻器滑片向 (选填“A”或“B”)端移动。(2)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定电流I额＝ A，额定功率P额＝ W。A0.31.14(3)小明想利用小红的实验器材测量一未知电阻Rx的阻值，发现电流表已经损坏。聪明的小明利用小红实验中小灯泡的额定电压和测得的额定电流，设计了如图丙所示的电路，测出了电阻Rx的阻值。请你帮助小明补全实验步骤：①闭合开关S，将单刀双掷开关S1拨向触点 ，移动滑动变阻器滑片，；②开关S仍闭合，再将单刀双掷开关S1拨向另一触点，应(填滑动变阻器滑片位置的变化情况)，读出电压表示数为U；③写出Rx的表达式：Rx＝(用所测物理量和已知量的符号表示)。2使电压表示数为U额保持滑片P的位置不动2．在“测量小灯泡额定功率”的实验中，提供的电源是由三节新的干电池组成的电池组，小灯泡的额定电压为2.5V(灯泡正常发光时电阻在12Ω左右)，图甲是设计的实验电路图，图乙是未连接完整的实验电路。(1)请用笔画线代替导线将电路连接完整。(要求：滑片向左移动时灯泡变亮)(2)小明同学在进行实验时，连接好电路后，闭合开关，发现灯泡不亮。他将滑片由B端向A端移动过程中，开始一段时间灯泡仍然不亮，两表均无示数，但当滑片移动到线圈某点M时，灯突然发光且很亮，电压表、电流表均有较大示数，他立即断开开关，查找原因，你认为出现以上现象的原因是 。(选填字母代号)A．滑动变阻器被短路B．滑动变阻器最大阻值太大C．滑动变阻器线圈在B、M间有断路D．滑动变阻器线圈在A、M间有断路C(3)更换了一个“8Ω　0.5A”的滑动变阻器后，重新连接电路继续实验，但闭合开关后，无论怎样移动滑片，电压表的示数都不能达到2.5V，原因可能是 。若手边只有一个“4Ω　0.5A”的滑动变阻器和一个20Ω的定值电阻可选用，为完成实验，应采取的措施是：断开开关，，重新连接电路。滑动变阻器最大阻值太小将20Ω的定值电阻串联接入电路中(4)解决以上问题后，闭合开关，缓慢移动滑片使电压表示数为2.5V，此时电流表示数如图丙所示，则灯泡的额定电流为 A，灯泡的额定功率为 W。0.220.55(5)测出小灯泡额定功率后，小凌同学提出，只测一次可能会出现较大误差，如果要减小误差，应把滑片移开后，重新缓慢移动滑片并使电压表示数为2.5V，重新读出电流表示数，计算小灯泡的额定功率，并多次重复以上步骤，将各次测得的额定功率求平均值以减小误差，你认为小凌的提议 。(选填字母代号)A．方法错误且不能减小误差B．方法正确且能减小误差C．没有必要且方法错误B3．市面上的电热水壶大多具有加热和保温功能。如图所示是某电热水壶的电路简图，开关S1接通后，温控开关S2自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100℃时，温控开关S2自动与a、b断开，并立即与触点c接通，水壶进入保温状态。已知电源电压为220V，电阻R1＝50Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容为4.2×103J/(kg·℃)，电阻R1、R2的阻值不受温度影响。求：(1)将质量为1kg、初温为35℃的水加热到100℃需要吸收的热量；(2)电阻R2的阻值；(3)在晚上用电高峰期将质量为1kg、初温为35℃的水加热到100℃需用时300s，若加热效率为91%，则晚上用电高峰期的实际电压为多少？
