教科版物理九年级上册专用复习-23--电能 电功 电功率（复习课件+练习题课件+解析答案）

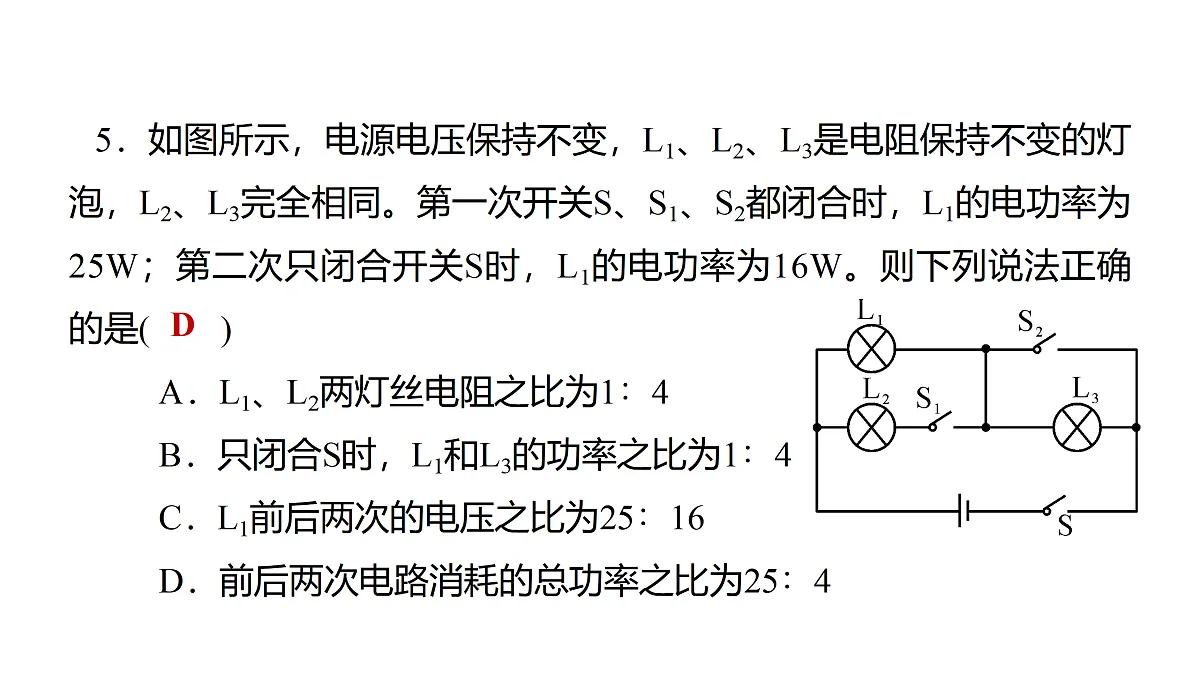

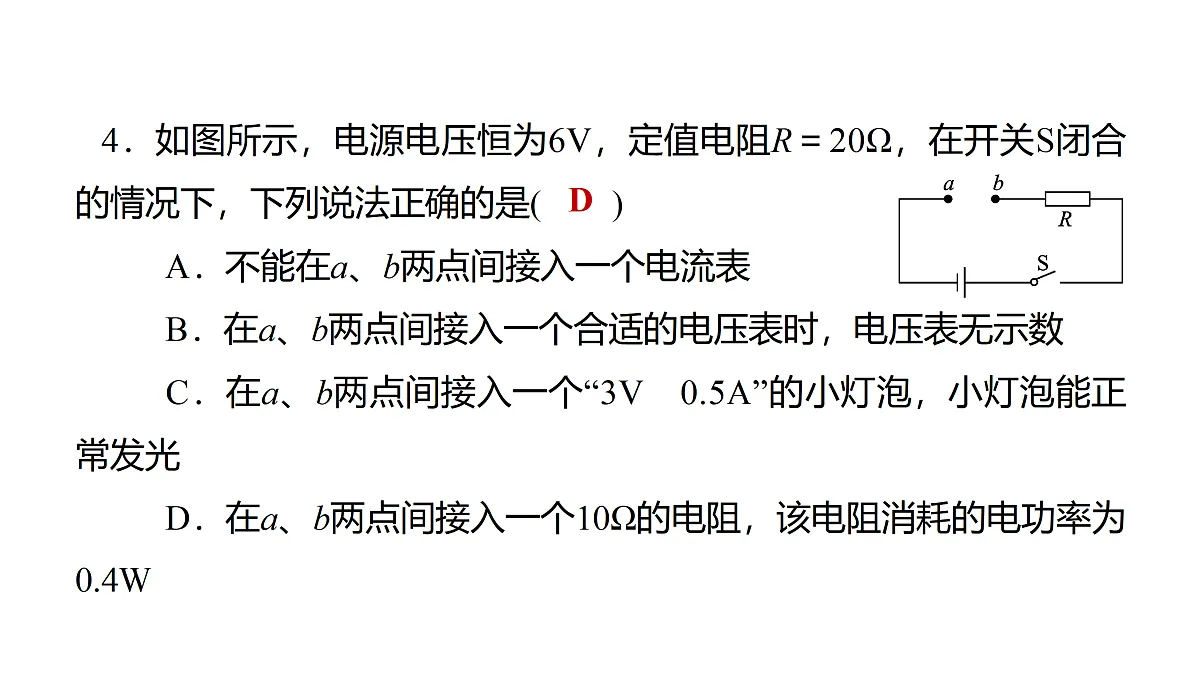

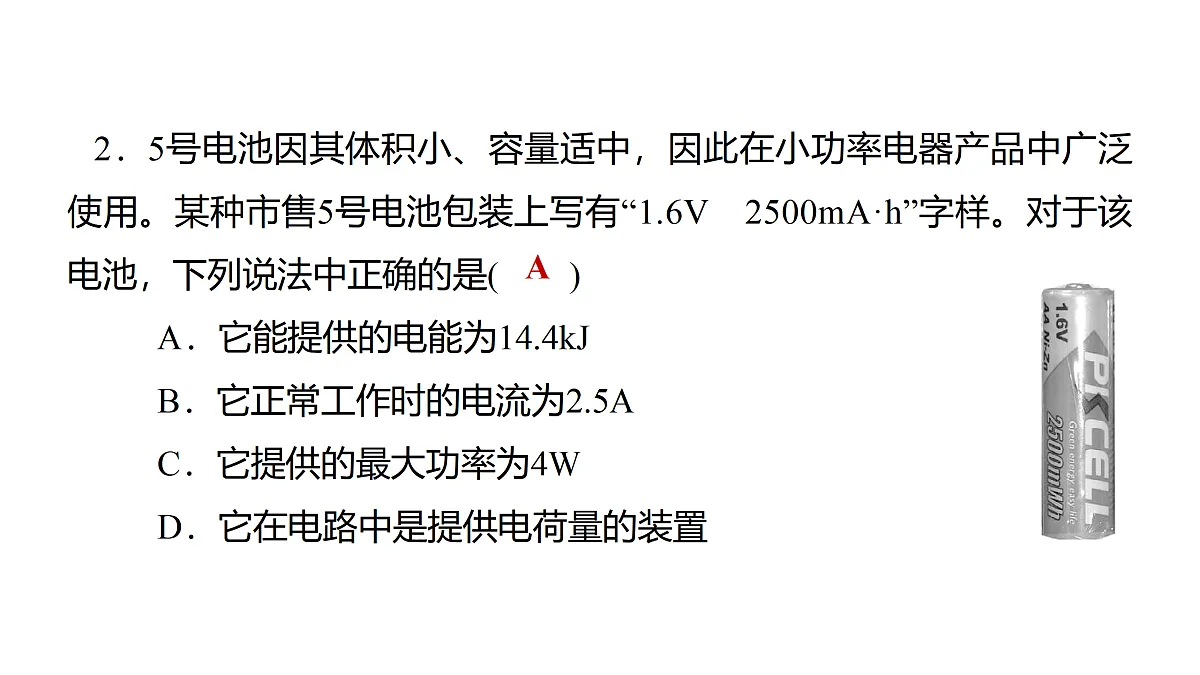

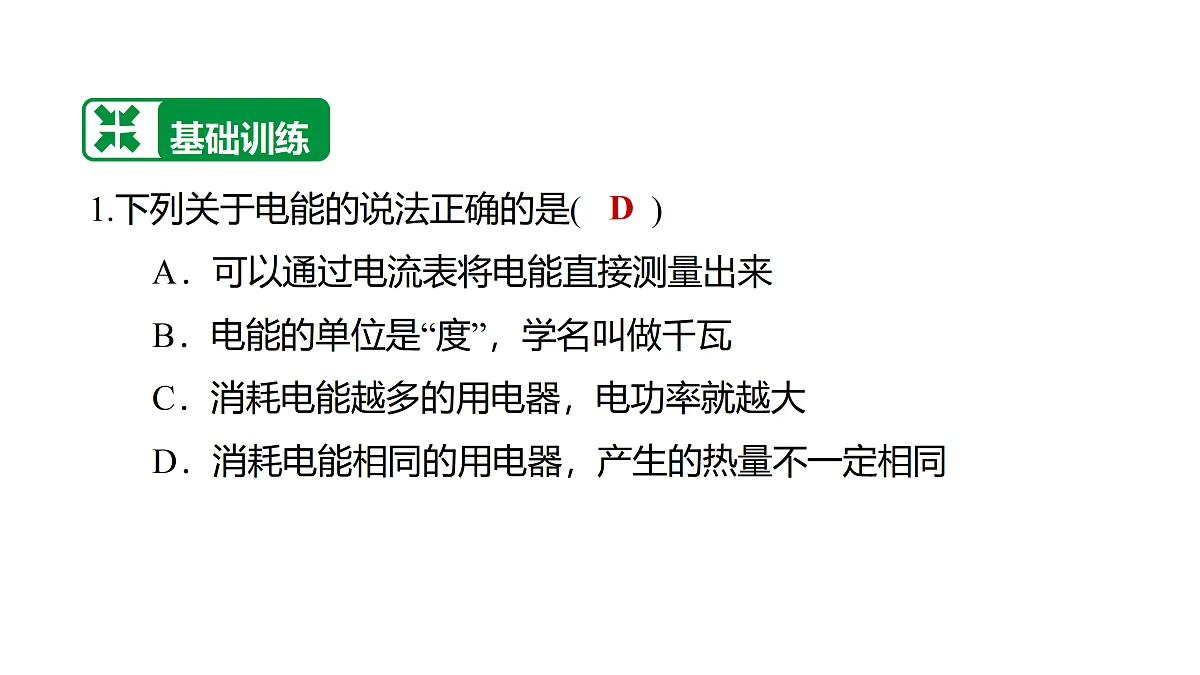

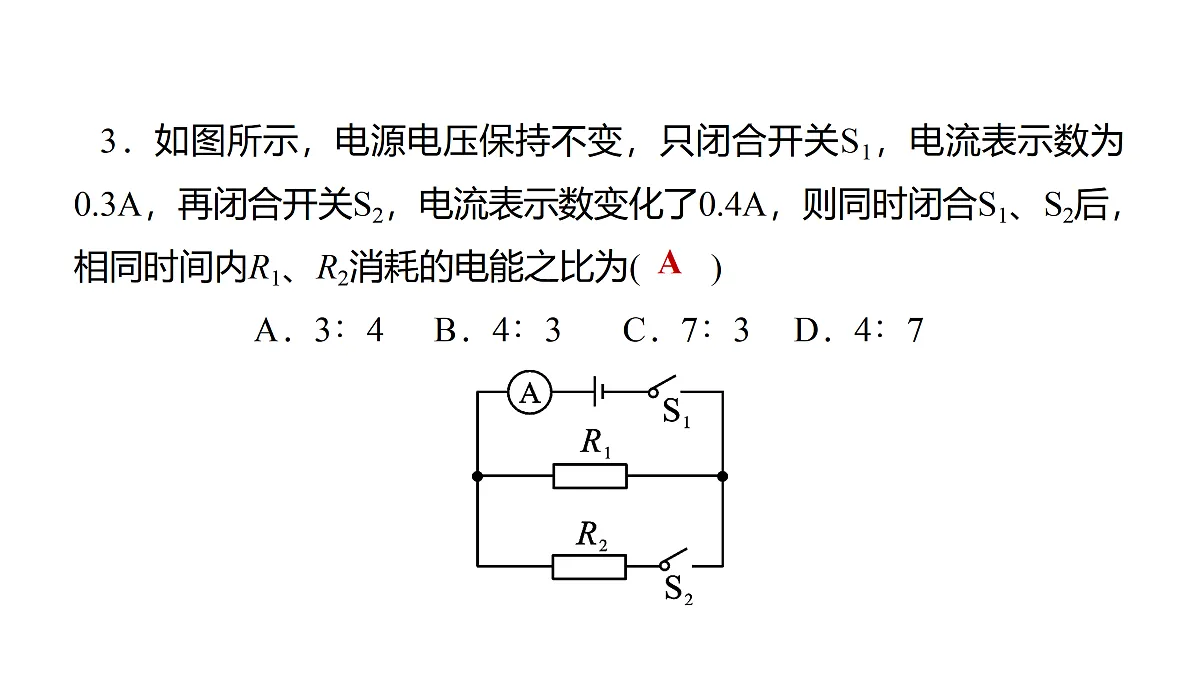

素养综合练测23 电能 电功 电功率1.下列关于电能的说法正确的是(　　)A．可以通过电流表将电能直接测量出来B．电能的单位是“度”，学名叫做千瓦C．消耗电能越多的用电器，电功率就越大D．消耗电能相同的用电器，产生的热量不一定相同D2．5号电池因其体积小、容量适中，因此在小功率电器产品中广泛使用。某种市售5号电池包装上写有“1.6V　2500mA·h”字样。对于该电池，下列说法中正确的是(　　)A．它能提供的电能为14.4kJB．它正常工作时的电流为2.5AC．它提供的最大功率为4WD．它在电路中是提供电荷量的装置A3．如图所示，电源电压保持不变，只闭合开关S1，电流表示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比为(　　)A．3∶4 B．4∶3 C．7∶3 D．4∶7A4．如图所示，电源电压恒为6V，定值电阻R＝20Ω，在开关S闭合的情况下，下列说法正确的是(　　)A．不能在a、b两点间接入一个电流表B．在a、b两点间接入一个合适的电压表时，电压表无示数C．在a、b两点间接入一个“3V　0.5A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10Ω的电阻，该电阻消耗的电功率为0.4WD5．如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同。第一次开关S、S1、S2都闭合时，L1的电功率为25W；第二次只闭合开关S时，L1的电功率为16W。则下列说法正确的是(　　)A．L1、L2两灯丝电阻之比为1∶4B．只闭合S时，L1和L3的功率之比为1∶4C．L1前后两次的电压之比为25∶16D．前后两次电路消耗的总功率之比为25∶4D6．如图所示，当开关S闭合时，电路中的电流为1A，电压表V2的示数为10V，定值电阻R的阻值为4Ω，电动机M的线圈电阻为1Ω，下列说法正确的是(　　)A．电压表V1的示数是4VB．电路消耗的总功率是5WC．通电1min电流通过电动机产生的热量是60JD．通电1min电动机产生的机械能是360JC  C8．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω　1A”。闭合开关后，将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止，图乙是用获得的实验数据作出的I­U图像，下列判断正确的是(　　)A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10ΩB．滑动变阻器的滑片P移到b端时，灯L正常发光的额定功率为3.6WC．灯L与5Ω的定值电阻R1并联接入电压为6V的电路，电路的总功率为7.2WD．灯L与10Ω的定值电阻R2串联接入电压为9V的电路，R2每秒消耗电能为2.5JD二、填空题9．小聪家的电能表如图所示，由此可知，小聪家允许接入电路的最大功率为 kW；小聪家有一个规格为“220V　1000W”的用电器，可能是 (选填“台灯”“电饭锅”或“电视机”)。当电路中只有这一用电器正常工作10min，电能表的转盘转了 转。11电饭锅50010．(2016·达州)用蓄电池驱动的电动自行车，电源电压恒为24V，当它在水平路面上以v＝36km/h的速度匀速行驶时，电流表示数为5A，驱动电机的输入功率是 W；若驱动电机将输入功率的90%转化为机械功率，则电动自行车所受阻力为 N。12010.811．把标有“6V　3W”字样的小灯泡接在3V的电源上，消耗的功率为 W；若把它接在8V的电源上，为使其正常发光，应串联一个阻值为 Ω的电阻，此时该电阻消耗的功率为 W。(不考虑温度对灯丝电阻的影响)0.7541112．如图所示，电源电压保持不变，小灯泡L标有“6V　0.6W”字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为 Ω，此时灯泡L和电阻R消耗的功率之比为 。201∶313．(2017·达州)小华用如图所示的电路探究“电流与电阻的关系”，闭合开关S时，发现电压表有示数，但电流表无示数，请你帮他分析电路，故障可能是；排除故障后，他发现在移动滑动变阻器滑片的过程中，电压表示数从2V变到4V，电流表的示数变化了0.2A，则电阻R1为 Ω；R1变化的功率为 W。R1断路(或电流表A短路)101.214．如图所示，电源电压恒为6V，定值电阻R的阻值为10Ω，滑动变阻器R标有“20Ω　0.5A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，移动滑片P的过程中，为保证电路元件安全，滑动变阻器R′接入电路的最小阻值为 Ω，定值电阻R的最大功率为 W。100.915．如图所示，电源电压保持不变，滑动变阻器的规格为“20Ω　2A”，L1标有“10V　5W”字样，L2标有“15V　15W”字样，不考虑温度对灯丝电阻的影响。(1)只闭合开关S，当滑动变阻器接入电路的阻值为4Ω时，灯泡L1正常发光，则电源电压为 V。(2)闭合开关S、S1、S2，滑动变阻器滑片置于中点，通电1min整个电路产生的热量为 J。12144016.(2015·达州)小王同学运用所学物理知识设计了如图所示的双向控制电路，电源电压恒定不变，灯L1标有“6V　6W”字样，灯L2标有“12V　6W”字样。当开关拨至1位置且滑片P滑到中点时，灯L1恰好正常发光；当开关拨至2位置且滑片P滑到A端时，灯L2恰好正常发光，则电源电压为 V，滑动变阻器R的最大阻值为 Ω；当灯L1、L2分别正常发光时，两种电路消耗的总功率之比为 。122∶112三、计算题17．(2016·达州)如图所示，电源电压不变，L是标有“12V　6W”的小灯泡，且其电阻不随温度变化，R1＝16Ω，滑动变阻器R2的最大阻值为24Ω，只闭合S、S2时，灯L恰能正常发光。求：(1)电源电压；(2)同时闭合开关S、S1、S2且滑片P位于最下端B时，电流表的示数；(3)当只闭合开关S时，电路的最小总功率和此时电压表的示数。1．(2018·达州)如图所示，电源电压不变，闭合开关S，当滑片P置于滑动变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于滑动变阻器的中点时，电压表的示数变化了2V。下列结果正确的是(　　)A．R1先后两次消耗的电功率之比为3∶4B．滑动变阻器R2的最大阻值为10ΩC．电源电压为10VD．R1的阻值为20ΩB2．如图所示，电源电压恒为4.5V，电流表的量程为0～0.6A，电压表的量程为0～3V，灯泡上标有“2.5V　1.25W”字样(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω　1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中(　　)A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.12WC．电路消耗的最大总功率为2.7WD．滑动变阻器接入电路的最小电阻为4ΩD3．如图甲所示，电源电压保持不变，灯泡L的I­U图像如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3，滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3。已知I1∶I2＝2∶9，I2∶I3＝3∶1。当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是(　　)A．7.2W B．8.1W C．9.0W D．9.9WB4．如图所示，电源电压保持不变，两个电流表的量程均为0～0.6A，滑动变阻器上标有“50Ω　1A”字样，其接入电路的电阻值与连入电路电阻丝的长度成正比。当滑片P在最左端的a点时，闭合开关S，灯泡L正常发光，两个电流表的示数分别为I1a＝0.24A，I2a＝0.50A；当滑片P由最左端的a点向右移动6cm到达b点时，两个电流表的示数分别为I1b＝0.40A，I2b＝0.50A，则小灯泡的额定功率为 W；在不损坏电路器材的条件下，滑片P从a点向右移动的最大距离为 cm。695．(2018·达州)如图所示，电源电压保持不变，电阻R1为20Ω，小灯泡L标有“6V　3W”字样。闭合S，断开S1、S2，滑动变阻器滑片P移至最右端时，小灯泡L恰好正常发光；闭合S、S1、S2，滑片P移至最左端时，电路消耗的总功率为5.4W，忽略小灯泡电阻随温度的变化，则小灯泡L的电阻为 Ω，滑动变阻器的最大阻值为 Ω；闭合S，断开S1、S2，移动滑片P，使滑动变阻器的电功率为0.72W时，电流表的示数为 A。12100.36．如图甲所示，灯泡L标有“6V　3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器R的最大电阻为100Ω，只闭合S1，当滑片置于a点时，滑动变阻器连入电路的电阻为Ra，电流表示数为Ia；只闭合S2，移动滑片，滑动变阻器两端电压与其连入电路的电阻关系如图乙所示，当滑片置于b点时，滑动变阻器连入电路的电阻为Rb，电压表示数Ub＝8V，电流表示数为Ib。已知Ra∶R0＝12∶5，Ia∶Ib＝3∶5。则定值电阻R0为 Ω；电源电压为 V；在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，滑动变阻器连入电路的最小电阻为 Ω；只闭合S2时，电路消耗的最小功率为 W。(灯丝电阻不随温度变化)2018244.57．(2017·达州)如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡L标有“4V　1.6W”字样，电阻R1＝20Ω，滑动变阻器R2允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0～3V。(1)只闭合开关S2时，电压表的示数为2V，则电源电压和电阻R1消耗的电功率分别是多少？(2)在不损坏各电路元件的情况下，若闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为2∶1，则只闭合开关S3，小灯泡L消耗的电功率变化范围是多少？8．(2015·达州)如图所示，电源电压恒为6V，灯泡L标有“6V　2W”字样(灯丝电阻不变)，R1＝36Ω，电流表量程为0～0.6A，电压表量程为0～3V。当S1、S2都断开且滑动变阻器R2的滑片P在中点时，电流表示数为0.2A。求：(1)R2的最大阻值；(2)当S1、S2都闭合时，电流表、电压表的示数；(3)当S1、S2都断开时，在电路处于安全工作状态下，电路消耗的功率范围。
