17.2 电动机转动的原理 课件 沪粤版物理九年级下册

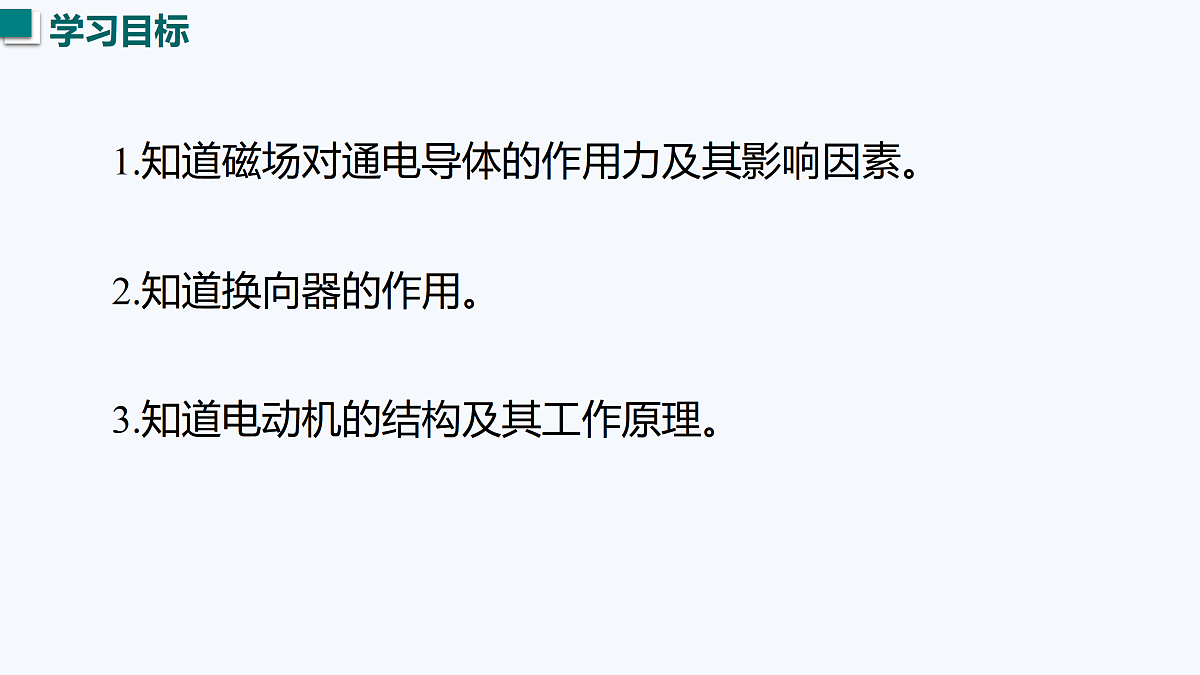

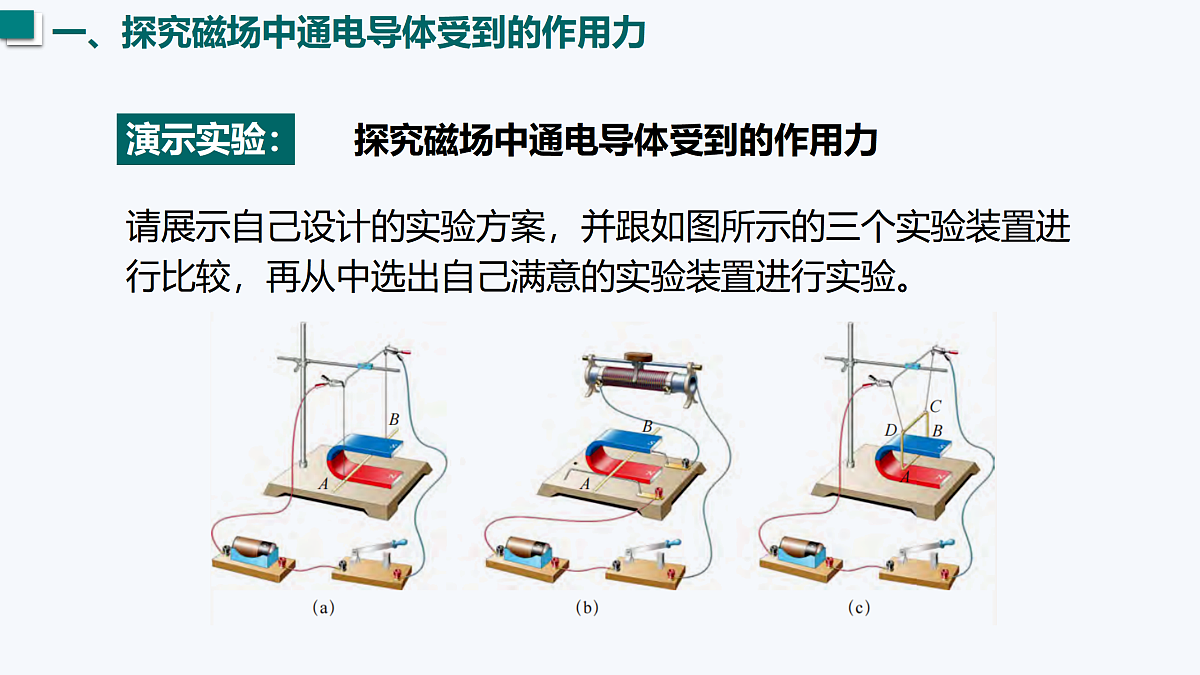

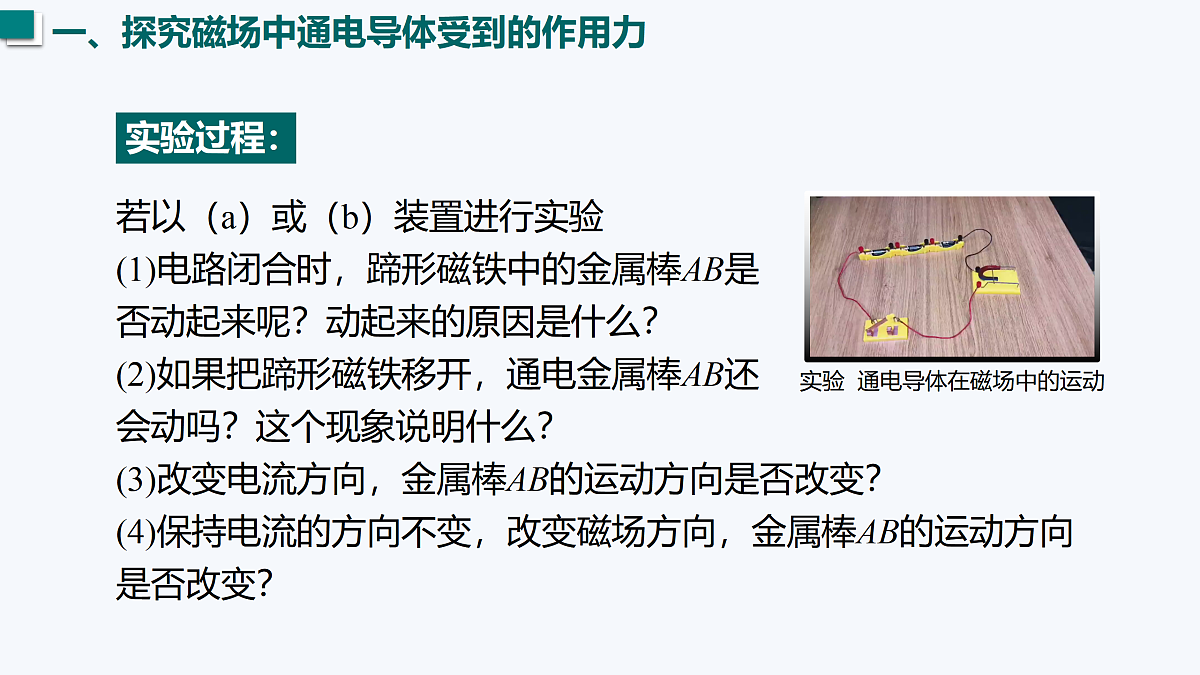

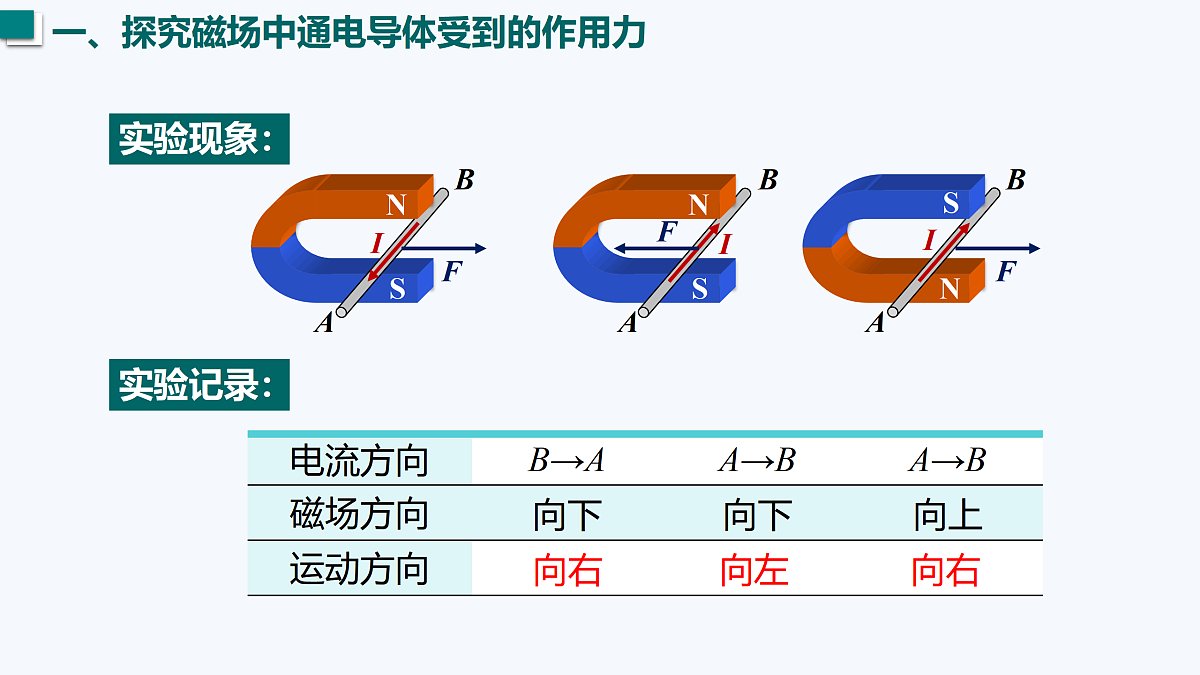

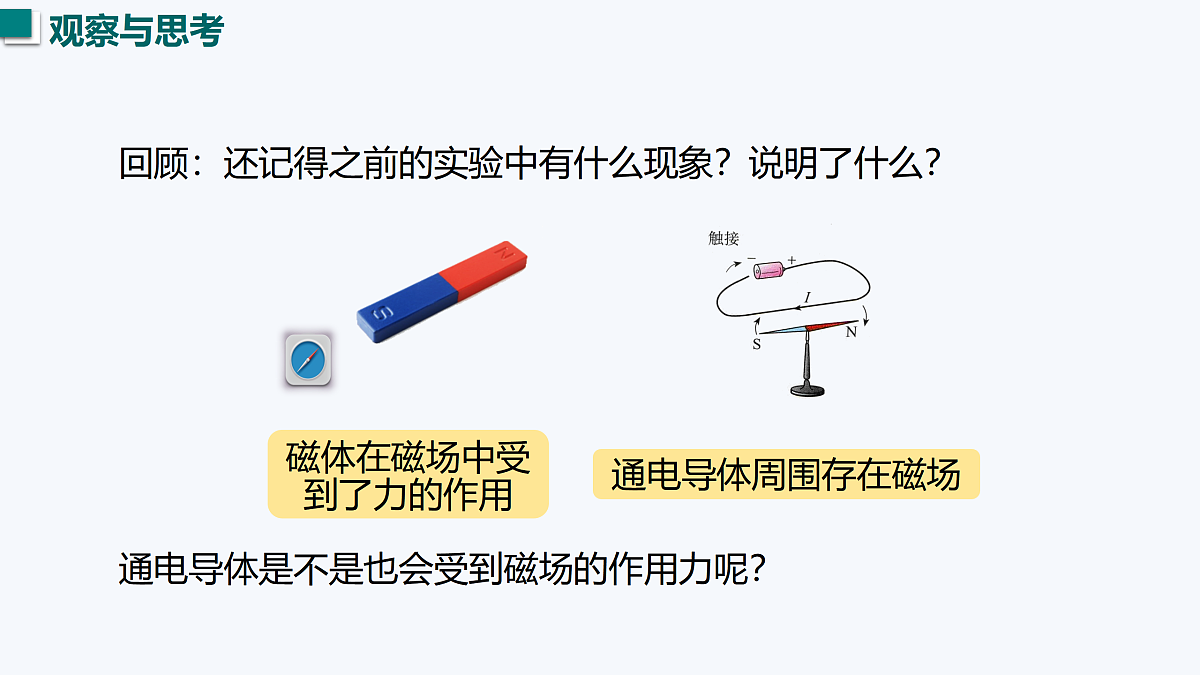

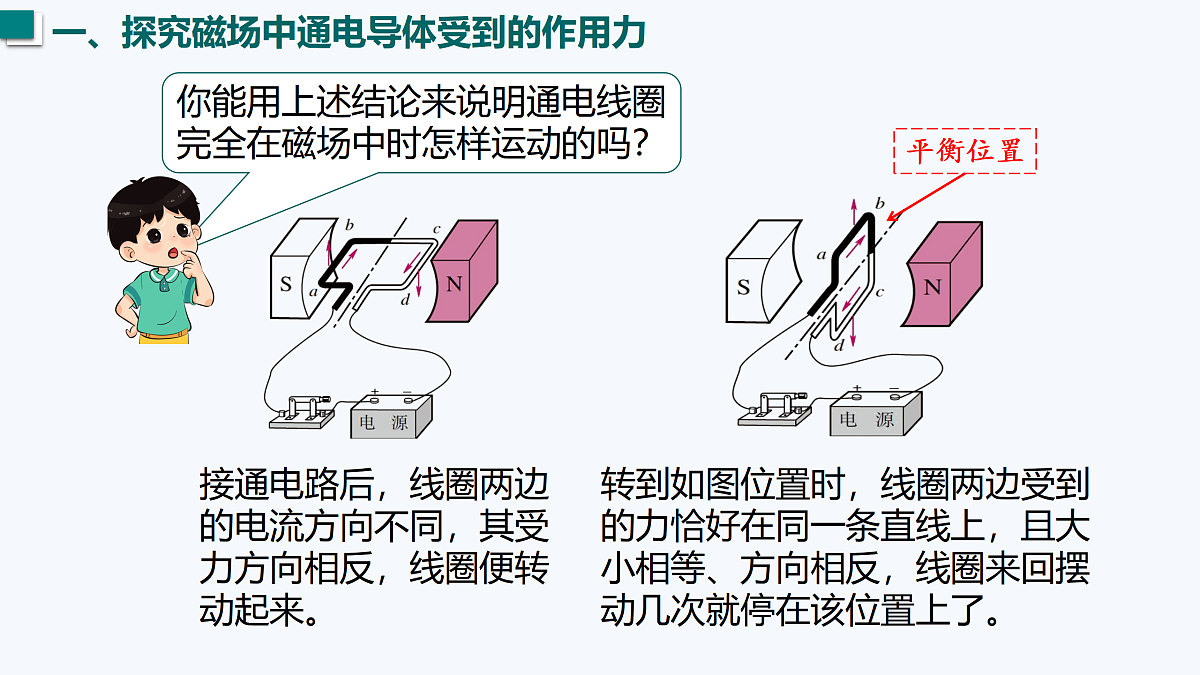

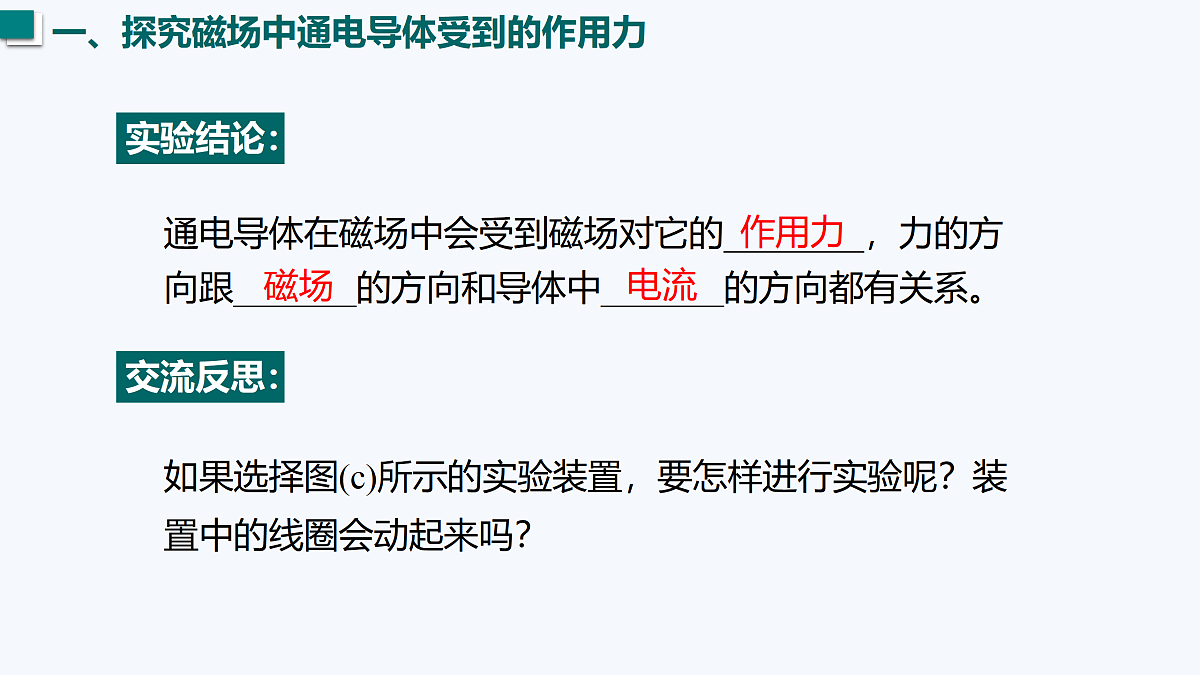

第十七章 电动机与发电机 17.2 电动机转动的原因回顾：还记得之前的实验中有什么现象？说明了什么？磁体在磁场中受到了力的作用通电导体周围存在磁场通电导体是不是也会受到磁场的作用力呢？1.知道磁场对通电导体的作用力及其影响因素。2.知道换向器的作用。3.知道电动机的结构及其工作原理。探究磁场中通电导体受到的作用力请展示自己设计的实验方案，并跟如图所示的三个实验装置进行比较，再从中选出自己满意的实验装置进行实验。演示实验：实验过程：若以（a）或（b）装置进行实验(1)电路闭合时，蹄形磁铁中的金属棒AB是否动起来呢？动起来的原因是什么？(2)如果把蹄形磁铁移开，通电金属棒AB还会动吗？这个现象说明什么？(3)改变电流方向，金属棒AB的运动方向是否改变？(4)保持电流的方向不变，改变磁场方向，金属棒AB的运动方向是否改变？实验 通电导体在磁场中的运动ABABAB向右向左向右实验现象：实验记录：通电导体在磁场中会受到磁场对它的________，力的方向跟_______的方向和导体中_______的方向都有关系。作用力电流磁场实验结论：交流反思：如果选择图(c)所示的实验装置，要怎样进行实验呢？装置中的线圈会动起来吗？你能用上述结论来说明通电线圈完全在磁场中时怎样运动的吗？接通电路后，线圈两边的电流方向不同，其受力方向相反，线圈便转动起来。转到如图位置时，线圈两边受到的力恰好在同一条直线上，且大小相等、方向相反，线圈来回摆动几次就停在该位置上了。平衡位置通电线圈在磁场中转动到平衡位置时，就会停下来，那么，怎样才能使通电线圈在磁场中持续地转动呢？这样动力不够足啊，在线圈转过平衡位置后自动改变电流方向如何？能自动改变磁场方向也行。到达平衡位置后后半圈自动断电可以吗？当线圈由于惯性刚越过平衡位置时，如果立刻改变线圈中的电流方向，线圈就能够继续转动下去了。在电动机上能够完成这一任务的装置叫做换向器。换向器铜半环电刷仔细观察电动机的电源引入处有一个“小机关”，这就是换向器。你能说一说换向器是如何改变电流方向的吗？当线圈刚越过平衡位置时，由于换向器的作用，改变了线圈中电流的方向，使线圈继续不停地转动下去。我们已经知道，电动机是根据通电线圈在磁场中受力转动的原理制成的。用直流电源供电的电动机叫做直流电动机。如图是直流电动机的工作原理图。线圈处于此位置时，电流从电刷4→半环2→线圈→半环1→电刷3。线圈的c边受到一个向上的力，a边受到一个向下的力，线圈沿逆时针方向转动。线圈转至平衡位置时，两电刷跟两个半环间的绝缘部分接触，线圈中无电流，不再受力的作用。由于惯性，线圈会越过平衡位置转动。线圈越过平衡位置后，电流从电刷4→半环1→线圈→半环2→电刷3。线圈的c边受到一个向下的力，a边受到一个向上的力，线圈仍绕轴沿逆时针方向转动。概括地说，直流电动机的工作原理是：通电导体在磁场中受到力的作用使线圈转动，同时通过换向器及时改变线圈中的电流方向，以保持线圈的持续转动。实际的电动机：视频 电动机的换向器构造磁体对通电导体作用原理的应用十分广泛。视频 扬声器的工作原理电动机转动的原理通电导体在磁场中受到力的作用施力物体：磁场受力物体：通电导体影响力的方向的因素电流方向电动机实质：电能转化为机械能换向器：结构与作用工作原理磁场方向1.如图所示是直流电动机的工作原理图， E、F 部件我们称之为__________，它的作用是当线圈转动到平衡位置时，能自动改变___________。从而实现通电线圈在磁场中的连续转动，电动机工作时,是把电能转化为___________。换向器电流方向机械能2.如图所示，通过开关S控制电动机，使电动机既能正转又能反转(已知电动机的转动方向会随着通过其电流方向的变化而变化)，请在图中虚线框内分别填上电池和电动机的电学符号。3.如图所示，在扬声器的线圈两端连接干电池，扬声器_______持续发声，线圈______持续受到磁场的作用力。(均选填“会”或“不会”)不会会
