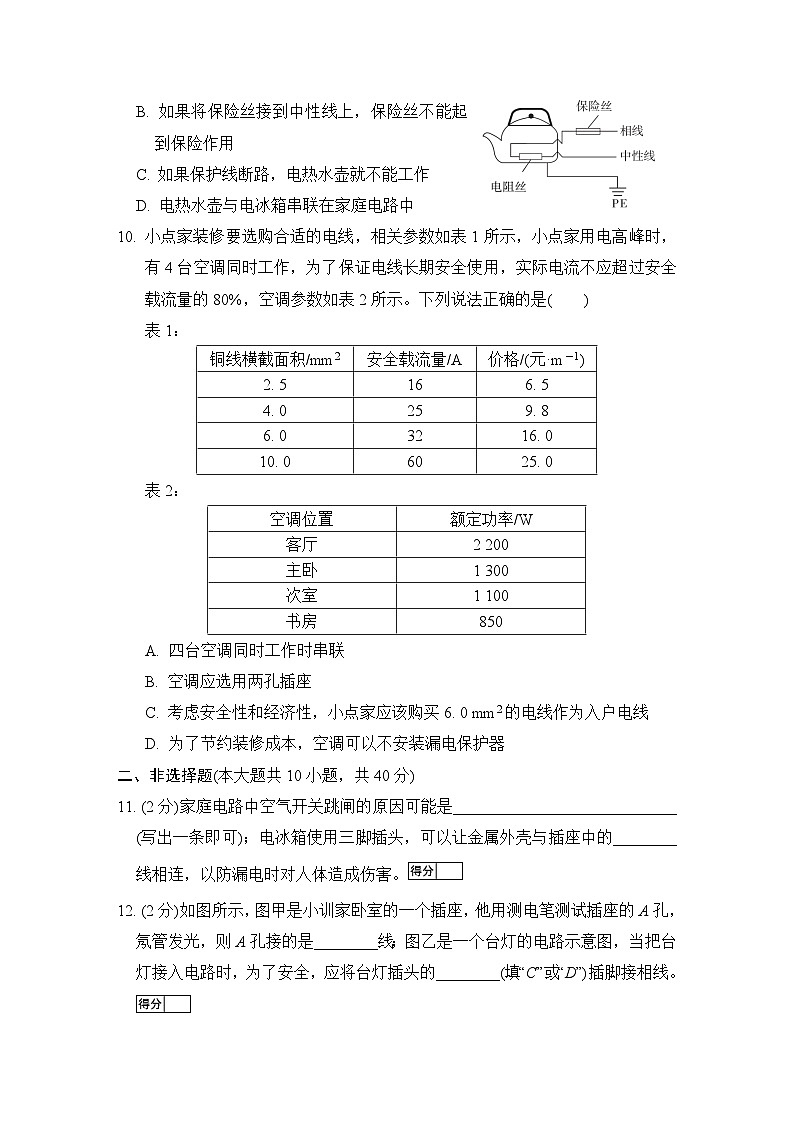

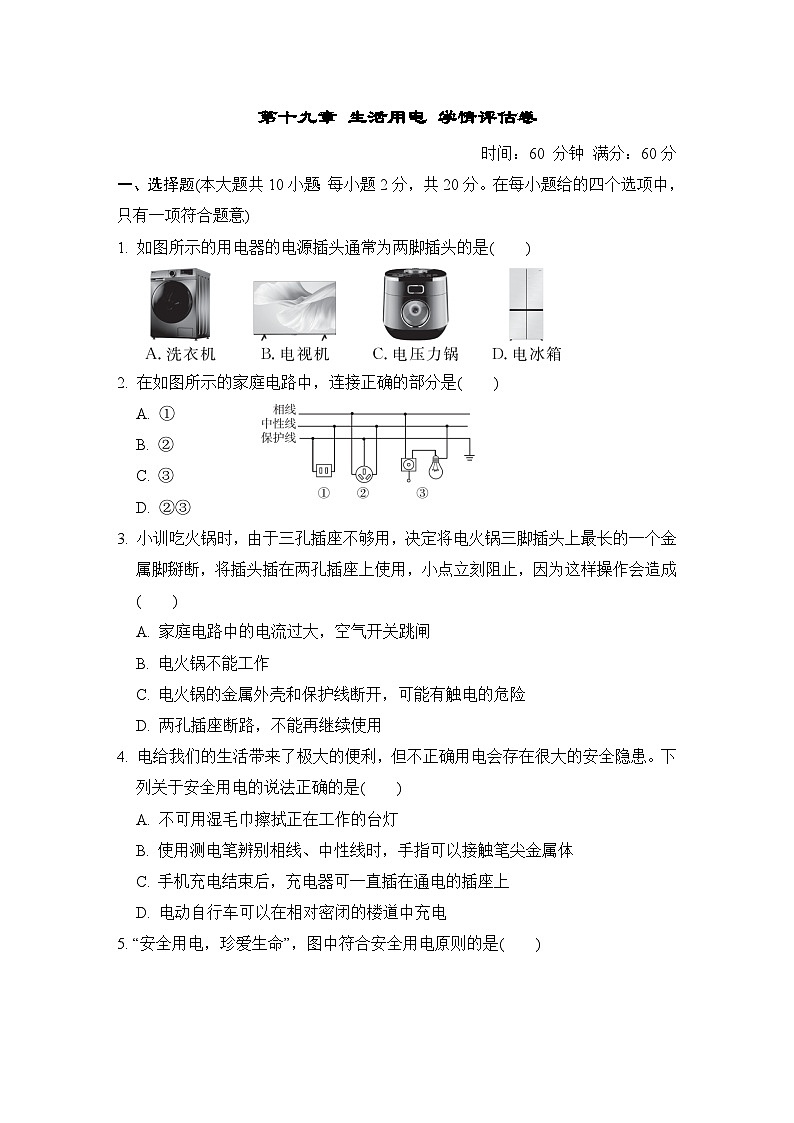

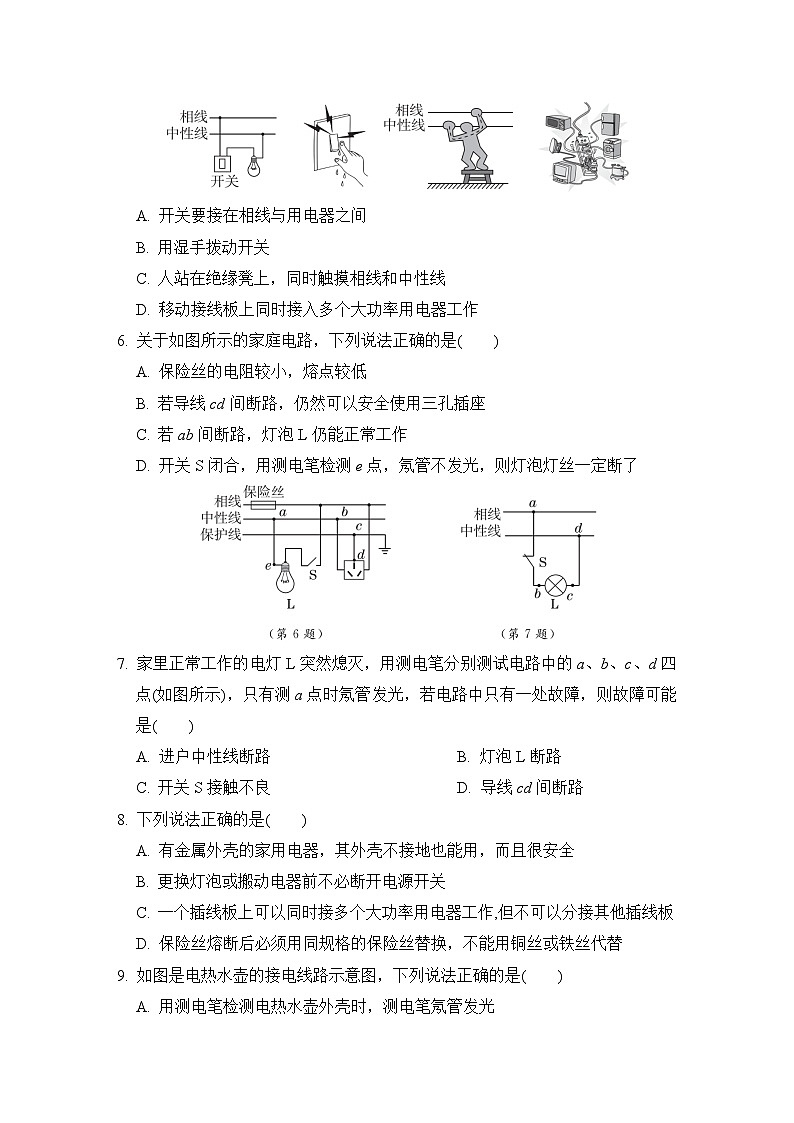

第十九章 生活用电 学情评估卷 时间：60 分钟 满分：60分 一、选择题(本大题共10小题；每小题2分，共20分。在每小题给的四个选项中，只有一项符合题意) 1. 如图所示的用电器的电源插头通常为两脚插头的是(　　) 2. 在如图所示的家庭电路中，连接正确的部分是(　　) A. ① B. ② C. ③ D. ②③ 3. 小训吃火锅时，由于三孔插座不够用，决定将电火锅三脚插头上最长的一个金属脚掰断，将插头插在两孔插座上使用，小点立刻阻止，因为这样操作会造成(　　) A. 家庭电路中的电流过大，空气开关跳闸 B. 电火锅不能工作 C. 电火锅的金属外壳和保护线断开，可能有触电的危险 D. 两孔插座断路，不能再继续使用 4. 电给我们的生活带来了极大的便利，但不正确用电会存在很大的安全隐患。下列关于安全用电的说法正确的是(　　) A. 不可用湿毛巾擦拭正在工作的台灯 B. 使用测电笔辨别相线、中性线时，手指可以接触笔尖金属体 C. 手机充电结束后，充电器可一直插在通电的插座上 D. 电动自行车可以在相对密闭的楼道中充电 5. “安全用电，珍爱生命”，图中符合安全用电原则的是(　　) A. 开关要接在相线与用电器之间 B. 用湿手拨动开关 C. 人站在绝缘凳上，同时触摸相线和中性线 D. 移动接线板上同时接入多个大功率用电器工作 6. 关于如图所示的家庭电路，下列说法正确的是(　　) A. 保险丝的电阻较小，熔点较低 B. 若导线cd间断路，仍然可以安全使用三孔插座 C. 若ab间断路，灯泡L仍能正常工作 D. 开关S闭合，用测电笔检测e点，氖管不发光，则灯泡灯丝一定断了 7. 家里正常工作的电灯L突然熄灭，用测电笔分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是(　　) A. 进户中性线断路 B. 灯泡L断路 C. 开关S接触不良 D. 导线cd间断路 8. 下列说法正确的是(　　) A. 有金属外壳的家用电器，其外壳不接地也能用，而且很安全 B. 更换灯泡或搬动电器前不必断开电源开关 C. 一个插线板上可以同时接多个大功率用电器工作,但不可以分接其他插线板 D. 保险丝熔断后必须用同规格的保险丝替换，不能用铜丝或铁丝代替 9. 如图是电热水壶的接电线路示意图，下列说法正确的是(　　) A. 用测电笔检测电热水壶外壳时，测电笔氖管发光 B. 如果将保险丝接到中性线上，保险丝不能起到保险作用 C. 如果保护线断路，电热水壶就不能工作 D. 电热水壶与电冰箱串联在家庭电路中 10. 小点家装修要选购合适的电线，相关参数如表1所示，小点家用电高峰时，有4台空调同时工作，为了保证电线长期安全使用，实际电流不应超过安全载流量的80%，空调参数如表2所示。下列说法正确的是(　　) 表1： 表2： A. 四台空调同时工作时串联 B. 空调应选用两孔插座 C. 考虑安全性和经济性，小点家应该购买6. 0 mm2的电线作为入户电线 D. 为了节约装修成本，空调可以不安装漏电保护器 二、非选择题(本大题共10小题，共40分) 11. (2分)家庭电路中空气开关跳闸的原因可能是____________________________ (写出一条即可)；电冰箱使用三脚插头，可以让金属外壳与插座中的________线相连，以防漏电时对人体造成伤害。 12. (2分)如图所示，图甲是小训家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是________线；图乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________(填“C”或“D”)插脚接相线。 13. (2分)图甲中测电笔的使用方法是________(填“规范”或“不规范”)的。在图乙中，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________。 14. (2分)在“特异功能”表演中有如下表演：图甲中灯泡发光；然后断开开关，拆下灯泡，站在绝缘木凳上的人两手分别握住两侧导线(如图乙所示)，再次操作两开关，此时用测电笔接触表演者身体的任何部位，测电笔的氖管均发光，但表演者安然无恙。小训分析了其中的奥秘：表演者握住两侧导线时，________________(写出两个开关的断开和闭合状态)，此时表演者身体中______(填“有”或“无”)电流通过，故不会发生触电事故。 15. (2分)如图所示的是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，________(填“甲”或“乙”)处应装开关；若人站在干燥的木凳上不慎接触图中C处，漏电保护器________(填“会”或“不会”)切断电路。 16. (4分)小点家新购买了插座转换器，其内部简化电路如图所示，当开关S断开时，小夜灯不发光，但USB接口和插座仍能正常使用且互不影响。请将图中未完成的电路补充完整。 17. (7分)小训学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示。 (1)请你在图中虚线框内分别接入开关和灯泡(画出相应的电路符号)，并用笔画线代替导线将三孔插座正确接入电路。 (2)接好电路后，闭合控制灯泡的开关，发现灯泡不亮，用测电笔分别测试图中A、B、C、D四个点，氖管都发光，则发生故障的原因可能是____________。 (3)为了保护电路安全，在家庭电路中，保险丝通常采用具有________________特点的铅锑合金丝。 18. (7分)如图所示是小训设计的部分家庭电路的示意图，他与爸爸共同按图进行布线安装。完成连接后，同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。小训为确定发生故障的元件，进行了如下的探究。 (1)若要通过插座判断家中电路是否有电，则测电笔应插入插座的________(填“左”或“右”)孔。 (2)检测结果是测电笔氖管不发光，可判断是进户________发生断路，接下来应检查________(填“灯泡L1”或“保险丝”)所在的位置。 (3)确定上述断路故障后，小训猜想发生断电的原因可能是灯泡L1内部短路或插座内部短路，于是将保险丝更换为额定电压为220 V的检测灯泡L2。 ①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？________(填“能”或“不能”)，理由是________________________________________________________________。 ②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？________(填“能”或“不能”)，理由是______________________________ ________________________________________________________________。 19. (6分)如图1，插线板的开关控制指示灯(即发光二极管)和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用,发光二极管耐压值很低，必须与电阻串联使用,为了实现上述功能,请你进行下面的思考(不要求连接)： (1)“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：发光二极管与插座________(填“串联”或“并联”)。 (2)因为“发光二极管耐压值很低，必须与电阻串联使用”，结合(1)中的要求，应该连成图2的哪一种电路________。 (3)“插线板的开关控制指示灯(即发光二极管)和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的______(填“干路”或“某一支路”)中。 (4)三孔插座为了实现左孔“接中性线”的要求，在中间孔已经接了“保护线”情况下，三孔中的右孔就只能“接相线”了。考虑到安全用电对开关的要求，连接顺序是________(填字母)。 A. 相线→开关→右孔 B. 相线→右孔→开关 C. 右孔→相线→开关 20. (6分)如图甲所示为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220 V，有两个加热挡位。设计师最初设计的内部电路有如图乙、丙所示的两种接法(图中开关可逆时针转动)，其中电热丝R1＝60 Ω，R2＝44 Ω。 (1)使用挂烫机，将插头插入三孔插座，是为了让其金属外壳与________相连。 (2)熔断器要用到保险丝，保险丝的选取原则是其额定电流_______________(填“等于或略小于”或“等于或略大于”)用电器的正常工作电流。 (3)已知熔断器中保险丝允许通过的最大电流为8 A，请通过计算说明图乙、丙哪个电路更符合设计师的选择。(保险丝电阻忽略不计，计算结果保留一位小数) 答案 1. B　2. C　3. C　4. A　5. A　6. C　7. C　8. D　9. B　10. C 11. 电路发生短路(或用电器总功率过大)；保护　 12. 相；D　13. 不规范；断路　 14. S1闭合、S2断开；无　15. 甲；不会 16. 17. (1) (2)进户中性线断路　 (3)电阻大、熔点低 18. (1)右　(2)相线；保险丝 (3)①不能；任意一条支路短路，灯泡L2都能正常发光 ②能；只有插座短路，才能形成相线→L2→插座→中性线的通路，L2才能正常发光 19. (1)并联　(2)D　(3)干路　(4)A 20. 解：(1)大地(或保护线) (2)等于或略大于 (3)如果选择乙电路，当开关旋至2、3时，电路为R2的简单电路，此时的电路中的电流最大，则电路中的最大电流I大＝eq \f(U,R2)＝eq \f(220 V,44 Ω)＝5 A；如果选择丙电路，当开关旋至2、3时，R1、R2并联，此时电路中电流最大，因并联电路中各支路两端的电压相等，都等于电源电压，且干路电流等于各支路电流之和，所以电路中的最大电流I大′＝I1＋I2＝eq \f(U,R1)＋eq \f(U,R2)＝eq \f(220 V,60 Ω)＋eq \f(220 V,44 Ω)≈8. 7 A， 因熔断器里的保险丝允许通过的最大电流为8 A，所以设计师应该选择乙电路。铜线横截面积/mm2安全载流量/A价格/(元·m－1)2. 5166. 54. 0259. 86. 03216. 010. 06025. 0空调位置额定功率/W客厅2 200主卧1 300次室1 100书房850
