沪科版九年级上学期物理第十五章电与电路单元测试题（含答案）

这是一份沪科版九年级上学期物理第十五章电与电路单元测试题（含答案），共8页。

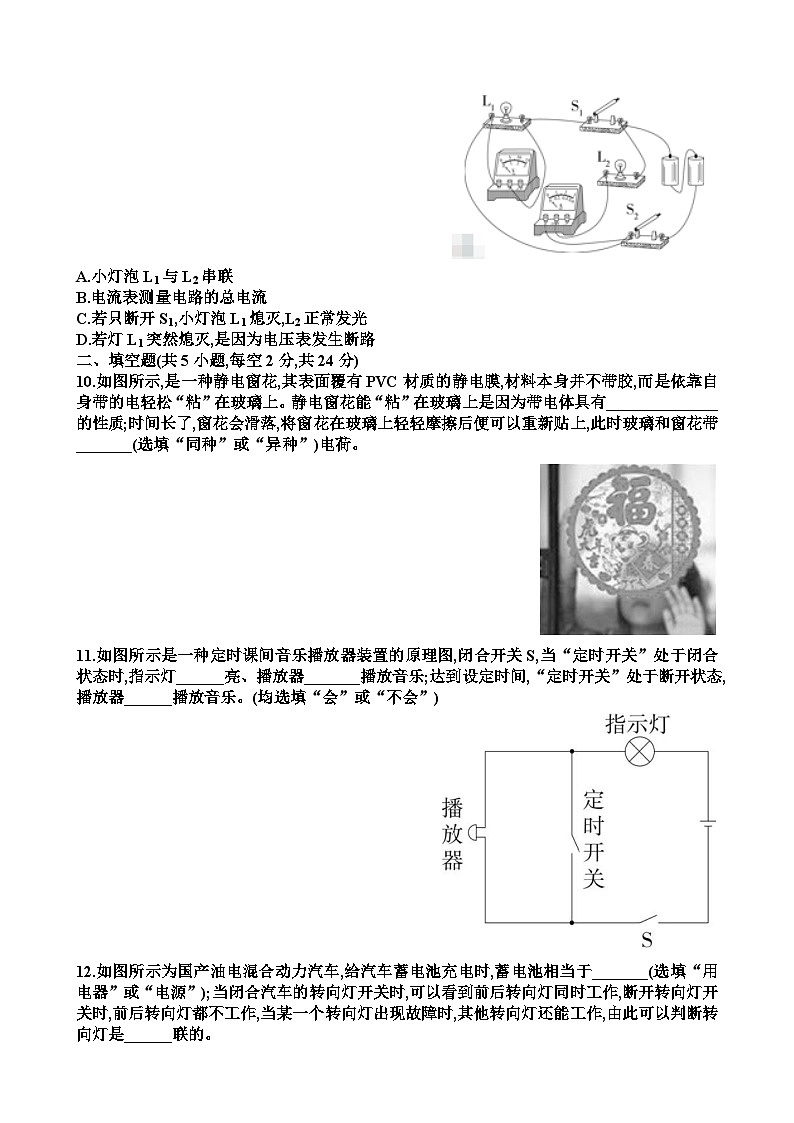

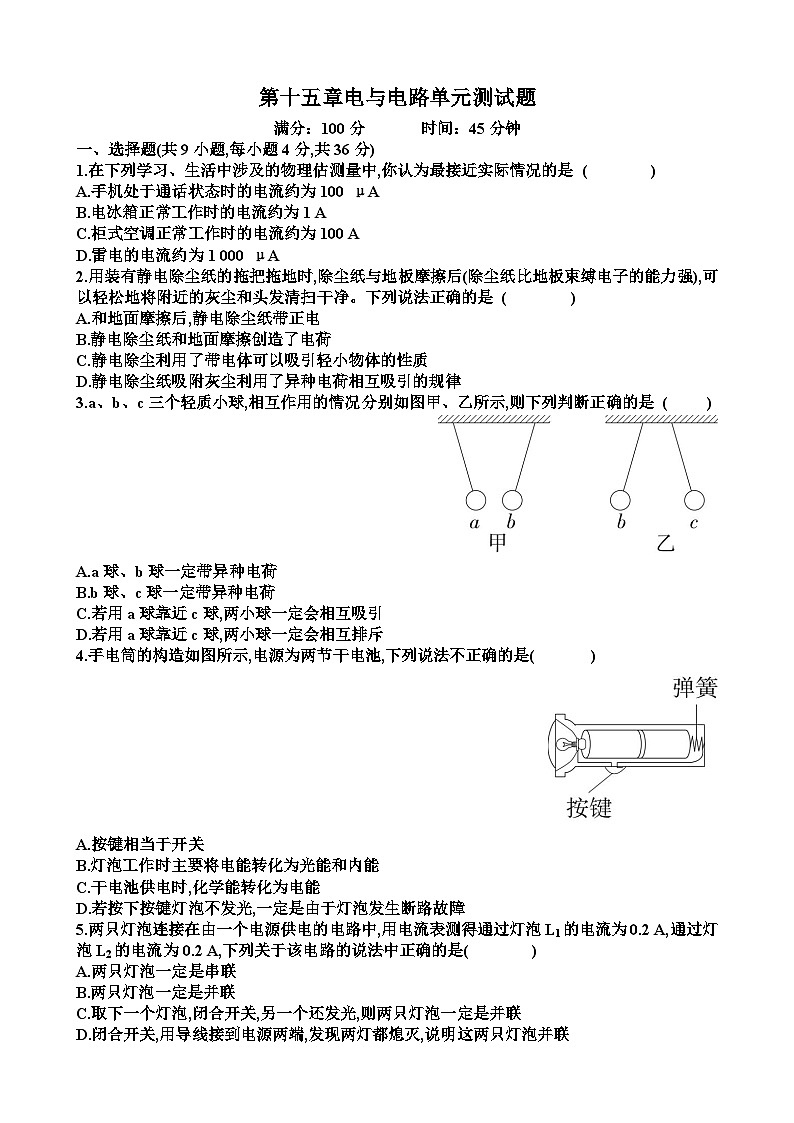

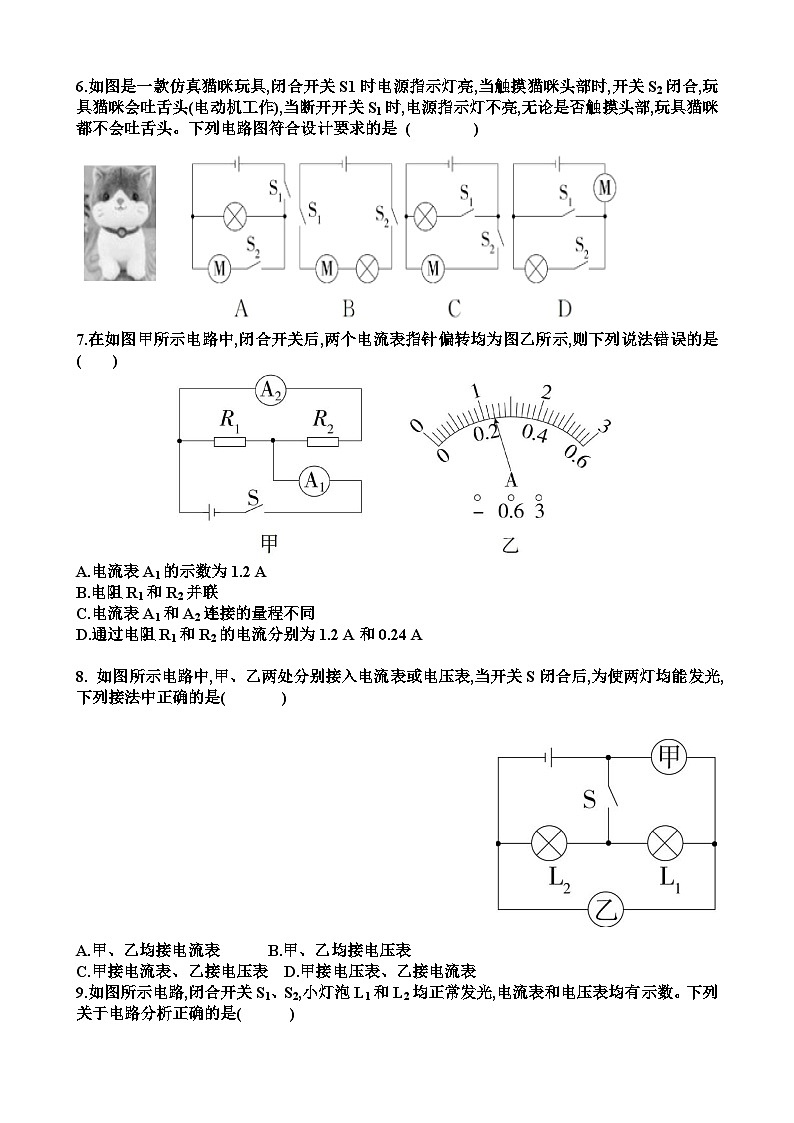

第十五章电与电路单元测试题 满分：100分 时间：45分钟 一、选择题(共9小题,每小题4分,共36分) 1.在下列学习、生活中涉及的物理估测量中,你认为最接近实际情况的是 ( ) A.手机处于通话状态时的电流约为100 μA B.电冰箱正常工作时的电流约为1 A C.柜式空调正常工作时的电流约为100 A D.雷电的电流约为1 000 μA 2.用装有静电除尘纸的拖把拖地时,除尘纸与地板摩擦后(除尘纸比地板束缚电子的能力强),可以轻松地将附近的灰尘和头发清扫干净。下列说法正确的是 ( ) A.和地面摩擦后,静电除尘纸带正电 B.静电除尘纸和地面摩擦创造了电荷 C.静电除尘利用了带电体可以吸引轻小物体的性质 D.静电除尘纸吸附灰尘利用了异种电荷相互吸引的规律 3.a、b、c三个轻质小球,相互作用的情况分别如图甲、乙所示,则下列判断正确的是 ( ) A.a球、b球一定带异种电荷 B.b球、c球一定带异种电荷 C.若用a球靠近c球,两小球一定会相互吸引 D.若用a球靠近c球,两小球一定会相互排斥 4.手电筒的构造如图所示,电源为两节干电池,下列说法不正确的是( ) A.按键相当于开关 B.灯泡工作时主要将电能转化为光能和内能 C.干电池供电时,化学能转化为电能 D.若按下按键灯泡不发光,一定是由于灯泡发生断路故障 5.两只灯泡连接在由一个电源供电的电路中,用电流表测得通过灯泡L1的电流为0.2 A,通过灯泡L2的电流为0.2 A,下列关于该电路的说法中正确的是( ) A.两只灯泡一定是串联 B.两只灯泡一定是并联 C.取下一个灯泡,闭合开关,另一个还发光,则两只灯泡一定是并联 D.闭合开关,用导线接到电源两端,发现两灯都熄灭,说明这两只灯泡并联 6.如图是一款仿真猫咪玩具,闭合开关S1时电源指示灯亮,当触摸猫咪头部时,开关S2闭合,玩具猫咪会吐舌头(电动机工作),当断开开关S1时,电源指示灯不亮,无论是否触摸头部,玩具猫咪都不会吐舌头。下列电路图符合设计要求的是 ( ) 7.在如图甲所示电路中,闭合开关后,两个电流表指针偏转均为图乙所示,则下列说法错误的是( ) A.电流表A1的示数为1.2 A B.电阻R1和R2并联 C.电流表A1和A2连接的量程不同 D.通过电阻R1和R2的电流分别为1.2 A和0.24 A 如图所示电路中,甲、乙两处分别接入电流表或电压表,当开关S闭合后,为使两灯均能发光,下列接法中正确的是( ) A.甲、乙均接电流表 B.甲、乙均接电压表 C.甲接电流表、乙接电压表 D.甲接电压表、乙接电流表 9.如图所示电路,闭合开关S1、S2,小灯泡L1和L2均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是( ) A.小灯泡L1与L2串联 B.电流表测量电路的总电流 C.若只断开S1,小灯泡L1熄灭,L2正常发光 D.若灯L1突然熄灭,是因为电压表发生断路 二、填空题(共5小题,每空2分,共24分) 10.如图所示,是一种静电窗花,其表面覆有PVC材质的静电膜,材料本身并不带胶,而是依靠自身带的电轻松“粘”在玻璃上。静电窗花能“粘”在玻璃上是因为带电体具有______________的性质;时间长了,窗花会滑落,将窗花在玻璃上轻轻摩擦后便可以重新贴上,此时玻璃和窗花带_______(选填“同种”或“异种”)电荷。 11.如图所示是一种定时课间音乐播放器装置的原理图,闭合开关S,当“定时开关”处于闭合状态时,指示灯______亮、播放器_______播放音乐;达到设定时间,“定时开关”处于断开状态,播放器______播放音乐。(均选填“会”或“不会”) 12.如图所示为国产油电混合动力汽车,给汽车蓄电池充电时,蓄电池相当于_______(选填“用电器”或“电源”);当闭合汽车的转向灯开关时,可以看到前后转向灯同时工作,断开转向灯开关时,前后转向灯都不工作,当某一个转向灯出现故障时,其他转向灯还能工作,由此可以判断转向灯是______联的。 13.如图所示,电源电压不变,将开关S、S1都闭合,灯泡L1与L2均发光,电流表测量通过灯泡_____的电流,若断开S1,电流表的示数______(选填“变大”“变小”或“不变”)。 14.如图所示的电路中,电源电压保持不变。当开关S接a时,电压表示数为9 V,当开关S接b时,电压表示数为5 V,电流表的示数为0.4 A。则电源电压是______V;灯L1两端的电压是________V,通过灯L2的电流为_______A。 三、作图题(共2小题,每小题4分,共8分) 15.电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。 16.如图所示,电源为两节新干电池,L1、L2是两个完全相同的小灯泡,正常工作时两端的电压为3 V,正常工作时通过的电流为0.5 A。请以笔画线代替导线完成电路连接,要求:开关闭合后两灯泡均能正常发光,且电流表测干路中的电流、电压表测L2两端的电压。完成连接后,请在方框中画出对应的电路图。 四、实验探究题(共2小题,第17题14分,第18题10分,共24分) 17.在“探究并联电路中的电流特点”的实验中,小明同学连接了如图甲所示的电路: (1)在连接电路前,电流表指针没有在零刻度线处,接下来应该对电流表进行_______。 (2)小明将电流表接在A处,闭合开关后,电流表示数如图乙所示,为了使测量结果更精确,他应该________________________,重新进行实验。 (3)小明按照如图甲所示的电路图连接好实物后,闭合开关,发现灯泡L1发光,L2不发光,电流表在A、C处都有示数且示数相等,则故障可能是L2______,解决这个问题后,重新闭合开关,电流表在C处的示数将_______(选填“不变”“变小”或“变大”)。 (4)小明将测量的数据记录在表中: 分析数据得出结论:在并联电路中,_______________________________。 (5)实验中要求使用规格_______(选填“相同”或“不同”)的灯泡,测量出多组数据,主要是为了____________________________________。 18.小轩利用如图甲所示电路探究“串联电路的电压规律”,实验中保持电源电压不变。 (1)正确连接好电路,闭合开关前,小轩发现电压表指针如图乙所示,出现这种情况的原因是___________________。 (2)检查好电路后,小轩应选择多只规格_______(选填“相同”或“不同”)的小灯泡进行多次测量,闭合开关后,发现电压表示数为零,则小灯泡的故障可能是__________________________。 (3)在某次测量L1两端的电压后,小轩保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,她的方法_______(选填“正确”或“不正确”)。 (4)多次实验测得数据如表所示,分析数据得出结论:在串联电路中,___________________________________(用文字描述)。 五、计算题(8分) 19.如图甲所示的电路中,V1和V2是两只相同的电压表,闭合开关后,灯泡L1、L2都发光,这时两只电压表的指针偏转角度相同,指针位置如图乙所示。 (1)求灯泡L1和L2两端的电压。 (2)若将两灯泡改接至如图丙所示的电路中,电源电压与图甲中的相同且保持不变,闭合开关后,灯泡L1、L2都发光。此时电流表A1的示数为2.6 A,电流表A2的示数为1.2 A,求通过灯泡L2的电流和灯泡L2两端的电压。 答案 第十五章自主检测 满分：100分 时间：45分钟 1.B 2.C 3.C 4.D 5.C 6.A 7.D 8.D 9.C 10.吸引轻小物体 异种 11.会 不会 会 12.用电器 并 13.L2 不会 14.9 4 0.4 15. 16. 17.(1)调零 (2)断开开关,换接电流表小量程 (3)断路 变大 (4)干路电流等于各支路电流之和 (5)不同 避免偶然性,以得出普遍性的结论 18. (1)电压表没有调零 (2)不同 灯泡L1短路或灯泡L2断路 (3)不正确 (4)总电压等于各部分电路两端的电压之和  19.（1）U1=2.4 V U2=9.6 V （2）灯泡L2两端电压U2'=U=12 V。
