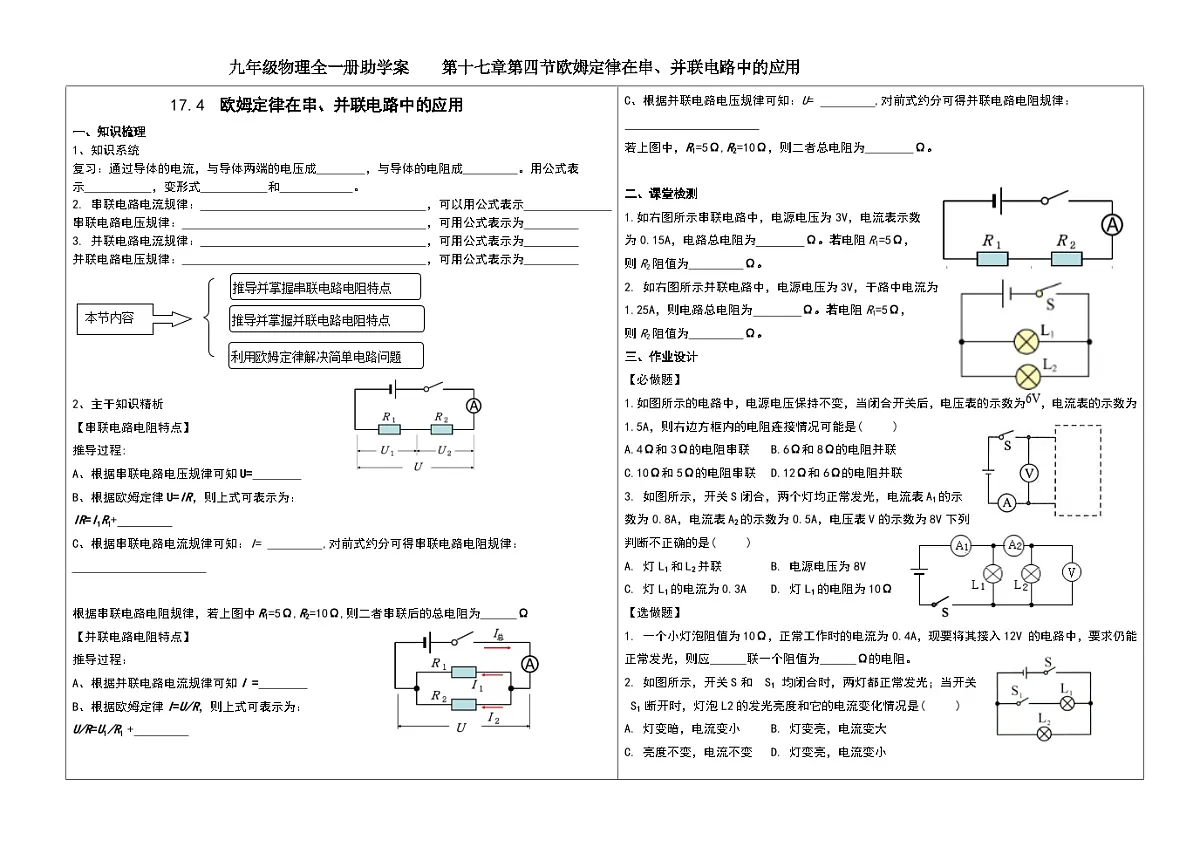

17.4 欧姆定律在串、并联电路中的应用
一、知识梳理
1、知识系统
复习：通过导体的电流，与导体两端的电压成 ，与导体的电阻成 。用公式表示 ，变形式 和 。
串联电路电流规律： ，可以用公式表示 串联电路电压规律： ，可用公式表示为
并联电路电流规律： ，可用公式表示为
并联电路电压规律： ，可用公式表示为
推导并掌握串联电路电阻特点
本节内容
推导并掌握并联电路电阻特点


利用欧姆定律解决简单电路问题



2、主干知识精析
【串联电路电阻特点】
推导过程:
A、根据串联电路电压规律可知U=
B、根据欧姆定律U=IR，则上式可表示为：
IR=I1R1+
C、根据串联电路电流规律可知：I= ,对前式约分可得串联电路电阻规律：

根据串联电路电阻规律，若上图中R1=5Ω,R2=10Ω,则二者串联后的总电阻为 Ω
【并联电路电阻特点】
推导过程：
A、根据并联电路电流规律可知I =
B、根据欧姆定律I=U/R，则上式可表示为：
U/R=U1/R1 +
C、根据并联电路电压规律可知：U= ,对前式约分可得并联电路电阻规律：

若上图中，R1=5Ω,R2=10Ω，则二者总电阻为 Ω。
二、课堂检测
1.如右图所示串联电路中，电源电压为3V，电流表示数
为0.15A，电路总电阻为 Ω。若电阻R1=5Ω，
则R2阻值为 Ω。
如右图所示并联电路中，电源电压为3V，干路中电流为
1.25A，则电路总电阻为 Ω。若电阻R1=5Ω，
则R2阻值为 Ω。
三、作业设计
【必做题】
1.如图所示的电路中，电源电压保持不变，当闭合开关后，电压表的示数为，电流表的示数为1.5A，则右边方框内的电阻连接情况可能是( )
A.4Ω和3Ω的电阻串联B.6Ω和8Ω的电阻并联
C.10Ω和5Ω的电阻串联D.12Ω和6Ω的电阻并联
如图所示，开关S闭合，两个灯均正常发光，电流表A1的示
数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V下列
判断不正确的是( )
A. 灯L1和L2并联 B. 电源电压为8V
C. 灯L1的电流为0.3AD. 灯L1的电阻为10Ω
【选做题】
一个小灯泡阻值为10Ω，正常工作时的电流为0.4A，现要将其接入12V 的电路中，要求仍能正常发光，则应______联一个阻值为______Ω的电阻。
如图所示，开关S和 S1 均闭合时，两灯都正常发光；当开关
S1 断开时，灯泡L2的发光亮度和它的电流变化情况是( )
A. 灯变暗，电流变小 B. 灯变亮，电流变大
C. 亮度不变，电流不变D. 灯变亮，电流变小
