陕西省咸阳市兴平市2022-2023学年八年级下学期期末物理试卷（解析版）

这是一份陕西省咸阳市兴平市2022-2023学年八年级下学期期末物理试卷（解析版），共21页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
1. 初秋的清晨，树叶上凝结着一颗颗小露珠，露珠下的叶脉十分清晰，如图甲所示。此时的露珠相当于一个凸透镜，其叶脉应位于图乙中的（ ）
A. A点B. B点C. C点D. D点
【答案】A
【解析】此时的露珠相当于一个凸透镜，叶脉成的是正立、放大的虚像，此时的物距要小于焦距，根据图乙可知，叶脉应位于图乙中的A点。故A符合题意，BCD不符合题意。
故选A。
2. 如图，大熊猫紧抱住树干不掉下来，以下选项中与大熊猫增大摩擦的方法相同的是（ ）
A做引体向上时，要把手汗擦干
B.运动鞋鞋底有凹凸不平的花纹
C.使用橡皮擦擦除字迹要用力
D.给机器设备滴加润滑油
【答案】C
【解析】大熊猫紧抱住树干不掉下来，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力。

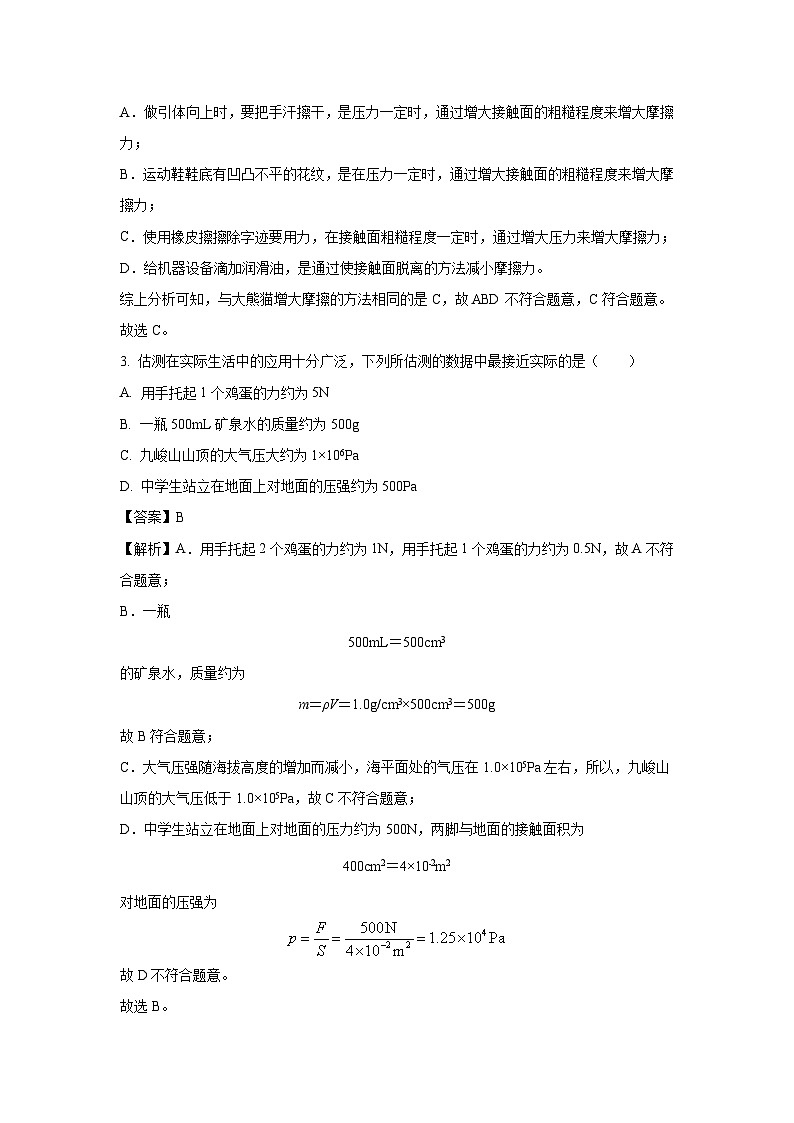

A．做引体向上时，要把手汗擦干，是压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
B．运动鞋鞋底有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
C．使用橡皮擦擦除字迹要用力，在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
D．给机器设备滴加润滑油，是通过使接触面脱离的方法减小摩擦力。
综上分析可知，与大熊猫增大摩擦的方法相同的是C，故ABD不符合题意，C符合题意。
故选C。
3. 估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（ ）
A. 用手托起1个鸡蛋的力约为5N
B. 一瓶500mL矿泉水的质量约为500g
C. 九峻山山顶的大气压大约为1×106Pa
D. 中学生站立在地面上对地面的压强约为500Pa
【答案】B
【解析】A．用手托起2个鸡蛋的力约为1N，用手托起1个鸡蛋的力约为0.5N，故A不符合题意；
B．一瓶
500mL＝500cm3
的矿泉水，质量约为
m＝ρV＝1.0g/cm3×500cm3＝500g
故B符合题意；
C．大气压强随海拔高度的增加而减小，海平面处的气压在1.0×105Pa左右，所以，九峻山山顶的大气压低于1.0×105Pa，故C不符合题意；
D．中学生站立在地面上对地面的压力约为500N，两脚与地面的接触面积为
400cm2＝4×10﹣2m2
对地面的压强为
故D不符合题意。
故选B。
4. 下面是同学们参加体育活动时的一些场景，其中解释正确的是（ ）
A. 运动员在圆形跑道上做匀速运动，运动状态不改变
B. 用力扣杀排球时手感到疼痛，是因为力的作用是相互的
C. 进行篮球投篮练习时，篮球出手后依然受到手施加的推力作用
D. 踢出去的足球最终落到地面，是因为足球在空中不受力的作用
【答案】B
【解析】A．在圆形跑道上做匀速运动时，运动员的运动方向是改变的，则运动状态是改变的，故A错误；
B．扣杀排开时，手对排开有力的作用，据力的作用是相互的，排球对手也有力的作用，所以手感觉到疼，故B正确；
C．投篮时，篮球出手后，与手没有相互作用，不再受到手的作用力，故C错误；
D．踢出的足球，在空中受到重力的作用，而最终落回地面，故D错误。
故选B。
5. 如图的四幅图中，表示近视眼成像情况和近视眼校正后成像情况的图分别是（ ）
A. 图①和图④B. 图②和图④C. 图①和图③D. 图②和图③
【答案】B
【解析】近视眼只能看清近处的物体，看不清远处的物体，晶状体太厚，折光能力太强，或者眼球在前后方向上太长，使来自远处某点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑；配戴凹透镜，利用凹透镜对光的发散作用，使入射的平行光线经凹透镜发散后再射入眼睛，会聚点就能移到视网膜上。
故选B
6. 现有甲、乙、两个质量不同的物体（m甲>m乙），在相等的恒力F作用下，分别在水平方向、沿斜面向上通过了相等的距离s，如图所示。F在两种情况下做的功分别为W甲、W乙，两者大小判断正确的是（ ）
A. W甲>W乙B. W甲＜W乙C. W甲=W乙D. 无法比较
【答案】C
【解析】先后用同样大小力F使物体沿力的方向移动相同的距离s；该力在这两个过程中所做的功分别为W甲、W乙，功的大小与力的大小及力的方向上移动的距离有关，图中两种情况功的大小都等于W=Fs；即W甲=W乙。
故选C。
7. 如图，是我国科学考察船使用的水下探测机器人，它能将探测到海底的有关信息，传送到海面上考察船的监视系统中，如果探测机器人在海面下作业时需要继续下滑，则它在下潜过程中所受浮力和压强的变化是（ ）

A. 浮力变大，压强变大B. 浮力变大，压强变小
C. 浮力不变，压强变大D. 浮力不变，压强不变
【答案】C
【解析】由题可知，如果探测机器人在海面下作业时需要继续下滑，深度会增大，根据可知，机器人在下潜过程中受到的压强会变大；因为机器人的体积没有发生变化，则机器人排开水的体积就不变，根据可知，在下潜过程中，机器人受到的浮力不变。故选C。
8. 如图所示，关于压强知识的应用，下列说法正确的是（ ）
A. 反水弯处利用大气压强形成水封
B. 高压锅利用气压越高沸点越高来快速煮熟食物
C. 抽油烟机利用流体中流速越快的位置压强越大来抽油烟
D. 食品夹宽大的前端利用增大受力面积增大对食物的压强
【答案】B
【解析】A．洗手盆下方弯管的水密封上端开口，底部连通，利用了连通器原理，故A错误；
B．气压影响液体的沸点，气压高沸点高。高压锅煮食物熟得快，是利用气压越大沸点越高的原理，故B正确；
C．抽油烟机能将油烟排到室外，是因为流体流速越大的位置压强越小，故C错误；
D．食品夹宽大的前端是在压力一定时，通过增大受力面积来减小压强，故D错误。
故选B。
9. 独轮车是生活中搬运砖块的轻便工具，在竖直向上的拉力F1，作用下，独轮车在图示位置保持静止，如图所示。下列说法正确的是（ ）
A. 独轮车可看作是一个费力杠杆
B. 图中车砖的总重力G与拉力F1之比为3∶1
C. 为了更轻便，可以把车厢内砖块适当向后移动
D. 若将拉力由F1方向改为F2方向会更省力一些
【答案】D
【解析】A．轮胎中间的点可视为杠杆支点，F1是动力，G是阻力，由图可知动力臂大于阻力臂，动力小于阻力，是省力杠杆，则A错误；
B．根据杠杆平衡条件可知，力之比等于力臂的反比，如图总重力G的力臂与拉力F1的力臂之比为0.3∶1.2即1∶4，则总重力G与拉力F1之比为4∶1，故B错误；
C．把车厢内砖块适当向后移动等同于总重力不变，总重力的力臂增大，在F1的力臂不变时，F1增大，更费力了，故C错误；
D．若将拉力由F1方向改为F2方向，使拉力的力臂变大，拉力则变小，就更省力，故D正确。
故选D。
10. 如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，下列说法正确的是（g取10 N/kg）（ ）

A. 圆柱体的高是5 cm
B. 圆柱体受到的重力是6 N
C. 圆柱体受到的最大浮力是4 N
D. 圆柱体的密度是1.5 g/cm3
【答案】C
【解析】A．由题图可知，圆柱体上升2cm时，开始露出水面，上升5cm时，恰好完全露出水面，则圆柱体的高度
圆柱的高度为2cm，故A错误；
B．当圆柱体完全露出水面后，弹簧测力计的读数等于重力
圆柱体受到的重力是10N，故B错误；
C．当圆柱体完全浸没在水中时受到的浮力最大
圆柱体受到的最大浮力是4 N ，故C正确；
D．根据阿基米德原理，可得圆柱体的体积
圆柱体的质量
圆柱体的密度
故D错误。
故选C。
二、填空与作图题（共8小题，计26分）
11. 如图所示的“押加”是我国少数民族体育项目之一，又称为“大象拔河”。比赛中，甲、乙双方通过腿、腰、肩和颈用力拖动布带互拉，以决胜负。在僵持状态下，甲对布带的拉力________（选填“大于”、“等于”或“小于”）乙对布带的拉力；因为它们是___________ 。参赛队员为了获胜，在鞋底上缠绕几圈绳子，目的是为了___________（选填“增大”或“减小”）摩擦。
【答案】 ①. 等于 ②. 平衡力 ③. 增大
【解析】[1][2]甲对布带的拉力和乙对布带的拉力，大小相等、方向相反、作用在同一物体上、在同一直线上，是平衡力，因此甲对布带的拉力等于乙对布带的拉力。
[3]摩擦力大小与压力大小和接触面粗糙程度有关，在鞋底上缠绕几圈绳子，可以通过增大接触面粗糙程度来增大摩擦。
12. 如题图甲所示，将半瓶矿泉水放在水平面上，水深10cm，则水对杯底的压强为________Pa，将瓶子翻过来瓶口向下倒立在桌面上，则瓶对桌面的压强________，瓶中水对瓶盖的压力比正放时水对瓶底的压力________（后两空选填“变大”“不变”或“变小”）（g＝10N/kg）。
【答案】 ①. 1×103 ②. 变大 ③. 变小
【解析】[1]水对杯底的压强为
[2]当瓶子翻过来瓶口向下倒立在桌面上时，瓶对桌面的压力不变，受力面积变小，由可知，压强变大。
[3]瓶子正方时，瓶子可看成规则形状，水对瓶底的压力等于水的重力，当瓶子倒放时，有一部分水的重力由两个侧壁分担，导致水对瓶盖的压力小于水的重力，所以瓶中水对瓶盖的压力比正放时水对瓶底的压力小。
13. 显微镜镜筒的两端各由一组凸透镜组成，它的目镜的作用相当于_______（填光学仪器名称），使物体成正立、_______（选填“放大”或“缩小”）的虚像；幻灯机是利用_______透镜工作的，为了使观众看到正立的像，幻灯片要_______（选填“正着”或“倒着”）插入架上。
【答案】 ①. 放大镜 ②. 放大 ③. 凸 ④. 倒着
【解析】[1][2]显微镜物镜和目镜都是凸透镜，靠近眼睛的凸透镜叫做目镜，靠近物体的凸透镜叫做物境；把标本放在物镜的二倍焦距和一倍焦距之间，这样得到一个倒立、放大的实像，相当于一个投影仪；目镜与物镜所称像之间的距离小于一倍焦距，成正立的、放大的虚像，相当于一个放大镜。
[3][4]幻灯机的镜头是一个凸透镜。放映时，幻灯片位于凸透镜一倍焦距和二倍焦距之间，此时凸透镜成的是一个倒立放大的实像，所以为了使观众看到正立的像，幻灯片要倒着放。
14. 一辆汽车陷进了泥潭，司机按如图所示的方式安装滑轮，将汽车从泥潭中拉出，此滑轮为 _____（选填“定”或“动”）滑轮，使用它可以 _______（选填“省力”或“省功”）；若汽车重为1.0×104N，所受阻力为车重的0.08倍，不计滑轮重、绳重及机械内部的摩擦，则绳端拉力F为 ________N。

【答案】 ①. 动 ②. 省力 ③. 400
【解析】[1][2]如图所示，图中的滑轮是动滑轮，可以省力。
[3]不计滑轮重、绳重及机械内部的摩擦，图中人匀速拉动汽车的拉力
则绳子的拉力F为400N。
15. 如图1所示，放在水平地面上的物体受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图2所示，物体运动的速度v与时间t的关系如图3所示。0~2s内物体受到的摩擦力为 _____N；4~6s内拉力F所做的功为 ________J，功率为 ________W。

【答案】 ①. 1 ②. 1.6 ③. 0.8
【解析】[1]由图丙可知0~2s内物体保持静止，由图可知此时的拉力大小为1N，由二力平衡条件可知，此时物体受到的摩擦力
f＝F1＝1N
[2]由丙可知，在4~6s内物体做匀速直线运动，速度大小为0.4m/s，此时拉力和摩擦力平衡，由图知，此时拉力为2N，物体运动的距离为
s＝vt＝0.4m/s×（6s﹣4s）＝0.8m
拉力F做的功为
W＝F2s＝2N×0.8m＝1.6J
[3]功率为
16. 我国三峡工程是举世瞩目的跨世纪工程，大坝放闸时，河水奔涌而下是由于受到 ___________的作用。如图所示，这是三峡船闸中轮船通过船闸的示意图，船闸利用了 ___________原理。离水面100m深的三峡大坝受到河水的压强为 ___________Pa，该深处一块面积为20cm2的大坝受到河水的压力为 ___________N。（g取10N/kg，ρ河水=1.0×103kg/m3）

【答案】 ①. 重力 ②. 连通器 ③. 1.0×106 ④. 2000
【解析】[1]地球附近的一切物体都受到重力的作用，因为重力的方向是竖直向下的，所以大坝放闸时，河水奔涌而下。
[2]打开阀门时，船闸的上端开口，底部连通是一个连通器，水静止时水面相平，船顺利通过，船闸是利用连通器原理工作的。
[3]离水面100m深的三峡大坝受到河水的压强为
受到水的压力
17. 如图所示，请画出光线经过凹透镜后的光路图。

【答案】
【解析】平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点；过凹透镜光心的光线传播方向不变；指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，如图所示：

18. 如图所示是晓辉制作的斜拉索大桥模型。用质地均匀的木条OA做桥面，立柱GH做桥塔，OA可绕O点转动，A端用细线与GH上的B点相连。请在图中画出细线对A端拉力F及其力臂l和桥面OA所受重力的示意图。
【答案】
【解析】细线对A端拉力F沿细线AB，过支点O点向拉力的作用线作垂线，这条垂线就是拉力F的力臂l，过桥面OA的重心作一条竖直向下的线段，标上字母G，如图所示：
三、实验与探究题（共4小题，计26分）
19. 请完成下列填空。

（1）如图1所示是小华同学探究二力平衡条件时的实验情景。将系于小卡片两对角的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，并通过调整 _________来改变拉力的大小；
（2）如图2为探究液体内部压强的装置。对比A、B两图可知：同种液体，深度越深，液体内部压强越 _____；图A中探头位置不变，向容器中加入适量食用盐并搅拌均匀（液体未溢出），则U形管两侧液面的高度差将 _______（选填“变大”、“不变”或“变小）；
（3）在“探究凸透镜成像的规律”的实验中，小亮选用了焦距为10cm的凸透镜进行实验。他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图3位置时，光屏上出现了清晰的倒立、_______（选填“放大”、“缩小”或“等大”）的烛焰的像。在完成上面的实验后，小亮将一个近视眼镜镜片放到蜡烛和凸透镜之间，光屏上的像立即变模糊了。在保持蜡烛和凸透镜位置不动的情况下，要想在光屏上再次得到一个清晰的像，他应将光屏向 _____（选填“左”或“右”）移动适当的距离。

【答案】 ①. 钩码数量 ②. 大 ③. 变大 ④. 缩小 ⑤. 右
【解析】（1）[1]如图甲，小卡片两端受到的线的拉力方向相反，拉力大小等于线下端钩码重力大小，即可以通过调整悬挂的钩码数量（或质量）来调整拉力的大小。
（2）[2]在相同液体中的不同深度处，U形管两侧的液面高度差不相等，液体的压强不同，且乙处的深度大，U形管两侧液面的高度差大，可以得到实验结论：同种液体内部，深度越深，液体的压强越大。
[3]在图A中保持金属盒的位置不变，向容器中加入适量食用盐并搅拌均匀（未溢出），此时容器内液体的密度变大，由于在深度相同时，液体的密度越大，压强越大，所以则U形管两侧液面高度差将变大。
（3）[4]由题焦距为10cm，结合图可知，此时
u＝50.0cm﹣20.0cm＝30.0cm
大于2倍焦距，成倒立、缩小的实像。
[5]近视眼镜是凹透镜，凹透镜对光线具有发散作用，会延迟光线的会聚，所以，在保持蜡烛和凸透镜位置不动的情况下，要想在光屏上再次得到一个清晰的像，他应将光屏向右移动适当的距离。
20. 如图所示，小明同学做“探究滑动摩擦力与哪些因素有关”的实验：

（1）如图甲所示，小明同学用弹簧测力计沿水平方向拉着木块在木板上做匀速直线运动，根据 _________的知识可以得出拉力与摩擦力的大小相等；
（2）在如图甲的基础上，小明再次沿水平方向拉着木块做直线运动，弹簧测力计的示数如图乙所示，此时木块所受的摩擦力为 _____N；
（3）实验时小明记录的部分数据如表所示：
分析序号为1、2、3的三组数据可得出：_______。分析序号为 _______的三组数据可得出：压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）实际操作过程中很难准确测量摩擦力，为了便于操作，聪明的小明将实验装置做了改进，如图丙所示，将弹簧测力计的右端固定，用此装置按照图中的方式快拉或慢拉木板，弹簧测力计的示数都相同，说明滑动摩擦力的大小与 ________无关。
【答案】 ①. 二力平衡 ②. 2 ③. 接触面粗糙程度一定时，压力越大，滑动摩擦力越大 ④. 1、4、5 ⑤. 相对运动速度大小
【解析】（1）[1]如图甲所示，由题意可知，木块在木板上做匀速直线运动，木块在水平方向上受到的滑动摩擦力与拉力是一对平衡力，根据二力平衡知识，弹簧测力计的示数就等于木块受到的滑动摩擦力的大小。
（2）[2]如图甲所示，小明同学用弹簧测力计沿水平方向拉着木块在木板上做匀速直线运动，弹簧测力计的分度值是0.2N，示数为2N，根据二力平衡知识，弹簧测力计的示数就等于木块受到的滑动摩擦力的大小，此时木块所受的摩擦力为2N，在如图甲的基础上，小明再次沿水平方向拉着木块做直线运动，弹簧测力计的示数如图乙所示，为3N，但由于接触面粗糙程度和压力不变，此时木块所受的摩擦力仍为2N。
（3）[3]分析序号为1、2、3的三组数据可知，接触面粗糙程度相同，压力越大，弹簧测力计的示数越大，说明滑动摩擦力越大，由此得出结论，接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
[4]要得出摩擦力与接触面粗糙程度的关系，需保持压力不变，改变接触面的粗糙程度，数据1、4、5符合题意。
（4）[5]压力大小和接触面的粗糙程度不变时，用此装置按照图中的方式快拉或慢拉木板，弹簧测力计的示数都相同，即滑动摩擦力的大小不变，说明滑动摩擦力的大小与速度无关。
21. 某中学两支物理小组的同学，在实验室中验证阿基米德原理。
（1）方案一，小刚用石块按如图1实验步骤依次进行实验。由图1可知，石块浸没在水中受到的浮力F浮=__________N，排开水的重力G排=___________N，发现F浮≠G排，造成这种结果的原因不可能是___________（选填下列字母序号）；
A．最初溢水杯中的水未装至溢水口
B．整个实验过程中，弹簧测力计都没有校零
C．步骤C中，石块浸没后，碰触到溢水杯底部
（2）方案二，如图2，小明将装满水的溢水杯放在升降台C上，用升降台来调节溢水杯的高度。当小明逐渐调高升降台，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数__________（选填“增大”“减小”或“不变”），且弹簧测力计A的示数变化量_________（选填“大于”“小于”或“等于”）B的示数变化量，从而证明了F浮=G排；为了多次实验得到普遍规律，方案_________（选填“一”或“二”）的操作更加简便；
（3）然后小明利用阿基米德原理测量某实心金属块密度，实验步骤如下：
①让小空筒漂浮在盛满水的溢水杯中，如图甲；
②将金属块浸没在水中，测得溢出水的体积为12mL，如图乙；
③将烧杯中12mL水倒掉，从水中取出金属块，如图丙；
④将金属块放入小空筒，小空筒仍漂浮在水面，测得此时溢出水的体积为36mL，如图丁；则被测金属块的密度是___________kg/m3；在第（3）问实验步骤③和④中，将沾有水的金属块放入小空筒，测出的金属块密度将_________（选填“偏大”“不变”或“偏小”）。
【答案】 ①. 2 ②. 1.9 ③. B ④. 减小 ⑤. 等于 ⑥. 二 ⑦. 4 ⑧. 不变
【解析】
【详解】（1）[1]由步骤A、C可知，石块受到的浮力为
[2]由步骤B、D可知，排开的水重为
[3]A．当水未装至溢水杯溢水口时，石块排开的水不能全部流入小筒中，测量出来的排开的水重小于真实值。故A不符合题意；
B．整个过程中，若测力计未校零，会导致各个数值偏差相同，由此计算得出所受的浮力和排开液体的重力是准确的。故B符合题意；
C．若石块触碰溢水杯底，导致浮力测量不准确，也可使浮力与排开的水重不相等。故C不符合题意。
故选B。
（2）[4]测力计A示数等于物重与其所受浮力的差。物重不变，重物浸入水中的体积越大，排开的水的体积越大，根据阿基米德原理可以知道，物体受到的浮力越大，所以测力计的示数越小。
[5]测力计A的示数变化值等于物体浸在水中受到的浮力；测力计B的示数变化值为物体排开的水重。根据阿基米德原理可以知道：物体受到的浮力等于物体排开的液体的重力，所以二者的变化值相等。
[6]方案一一次只能得到一组数据，方案二可以在实验过程中采集多组数据，因此操作更方便。
（3）[7]将金属块浸没在水中时，溢出了12mL水，可知金属块体积为12cm3。将金属块从水中取出放入小筒中，又排出了36mL的水，说明如果将金属块直接放入浮在水面的小筒中，排开水的体积为
小筒排开的水增加了，是因为放入金属块后小筒和金属块的总重增加了。因为最终二者还是浮在水面上，所以增加的浮力等于金属块的重力，则金属块的质量为
金属块的密度为
[8]金属块沾水后，取出时导致水面下降。因此虽然小筒中放入的金属块与水的总质量与总重力都大小金属块的，但因此多排开的水与金属块沾水造成的水面下降因素抵消，所以沾水与不沾水，金属块放入小筒后排开的水的体积是相同的，间接计算出来的金属块的质量是相同的。所以不影响金属块密度的测量。
22. 在探究“杠杆平衡条件”的实验中：
（1）实验前，杠杆在如图甲所示的位置静止，此时杠杆______（选填“是”或“不是”）平衡状态；此时我们常把杠杆的平衡螺母向______调，直至在水平位置平衡；
（2）如图乙所示，在A点挂2个重均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______N；
（3）如图丙保持A点所挂钩码数量和位置不变，将测力计绕B点从a位置缓慢转到b位置，杠杆始终保持水平平衡，此过程中拉力F______（选填“变大”、“变小”或“不变”）；
（4）竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，弹簧测力计的示数______（选填“变大”、“变小”或“不变”）；
（5）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图戊所示的装置进行探究，在杠杆O点处挂上2个钩码（每个钩码重0.5N），用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力计示数为______N。以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1L1总是______（选填“大于”、“等于”或“小于”）F2L2。其原因可能是______。
【答案】 ①. 是 ②. 右 ③. 1.5 ④. 变大 ⑤. 不变 ⑥. 2.3 ⑦. 大于 ⑧. 杠杆自重对杠杆平衡有影响
【解析】
【详解】（1）[1]挂钩码前杠杆处于静止，此时杠杆能达到平衡状态。
[2]杠杆的左端低，往右边上翘，因此要想使杠杆在水平位置平衡，应将平衡螺母向右调节。
（2）[3]由图根据杠杆平衡条件可知FALA＝FBLB，代入数据可得
2×0.5N×3L＝FB×2L
解得：FB＝1.5N。
（3）[4]根据杠杆的平衡条件分析，将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其阻力臂OA不变，即阻力与阻力臂的乘积不变，而动力臂在从a到b的过程逐渐减小，动力F逐渐增大。
（4）[5]力臂等于支点到力的作用线的距离，竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，弹簧测力计拉力的力臂变小，钩码对杠杆拉力的力臂也变小，但是根据三角形的相似性，动力臂和阻力臂的比值是不变的，所以拉力大小不变。
（5）[6]由图戊知弹簧测力计的分度值为0.1N，示数为2.3N。
[7][8]图丁中，设杠杆重力为G，力臂为LG，当杠杆平衡时，根据杠杆的平衡条件
F1L1＝F2L2+GLG
由丁图可知LG≠0，所以杠杆自重对杠杆平衡有影响，此时F1L1＞F2L2。
四、综合题（共2小题，计18分）
23. 假期里小春同学去家里的米店帮忙，爸爸让他把50kg一袋的米利用滑轮组提到3m高的二楼。小春同学体重600N，能提供的最大拉力为700N，他绕制了一个如图甲所示的滑轮组，拼尽全力用时10s，一次刚好可以提4袋大米。请帮助小春同学思考以下问题：（全过程不考虑绳重和摩擦）
（1）求动滑轮的重力；
（2）求小春同学利用图甲滑轮组提米的功率和该滑轮组的机械效率；
（3）小春同学又设计了如图乙所示的滑轮组，通过计算说明小春同学利用图乙的新方案提米的时候，一次最多可以提起几袋米。
【答案】（1）100N；（2）630W，95.2℅；（3）2袋
【解析】解：（1）如图甲所示，动滑轮上绕了3条绳子，n=3，小春能提供的最大拉力为700N，拼尽全力用时3条绳子一起对4袋大米和动滑轮施加向上的合力为
1袋大米50kg，4袋大米的总重力为
则动滑轮的重力为
（2）由题可知，大米被提升3m高，绳子自由端移动的距离为
则小春同学利用图甲滑轮组提米的功率为
小春同学利用图甲滑轮组的总功为
小春同学利用图甲滑轮组的有用功为
滑轮组的机械效率为
（3）如乙图所示，轮上绕了2条绳子，，小春同学体重600N，小春站在地面能提供的最大拉力为600N，拼尽全力用时2条绳子一起对大米和动滑轮施加向上的合力为
则能够提起大米的最大重力为
则一次最多可以提起大米的袋数为
故一次最多可以提起2袋大米。
答：（1）动滑轮的重力为100N；
（2）小春同学利用图甲滑轮组提米的功率为630W，该滑轮组的机械效率为95.2%；
（3）小春同学利用图乙的新方案提米的时候，一次最多可以提起2袋米。
24. 小刚同学听了“曹冲称象”的故事后，利用所学知识制作了一个“水秤”模型，可方便地称量物体的质量，其构造如图所示。已知透明大筒足够深，其底面积S＝0.05m2，小筒的高度H＝0.4m，底面积S1＝0.02m2，小筒和秤盘的总重为20N，小筒筒壁的厚度可忽略不计，假设在整个称量过程中小筒下表面始终与水面平行。ρ水＝1×103kg/m3。求：
（1）该“水秤”的零刻度线应该在何处，即A点距小筒底部的距离；
（2）当该“水秤”达到最大称量限度时，小筒筒底受到水的压强；
（3）如图乙，在秤盘放上物体后，就可以称量物体所受的重力，某次该“水秤”称量一个体积为1.2×10﹣2m3的实心木块时，该“水秤”模型恰好达到了最大称量限度，求木块的密度。
【答案】（1）0.1m；（2）4×103Pa；（3）0.5×103kg/m3
【解析】解：（1）因为当秤盘上不放物体时，小筒漂浮，由物体的漂浮条件可知，此时小筒受到的浮力为
F浮＝G0＝20N
由F浮＝ρ液gV排可知，当秤盘上不放物体时，小筒排开水的体积为
则A点距小筒底部的距离
（2）当小筒受到的浮力最大时，水秤达到最大称量限度，即小筒刚好浸没在水中，小筒筒底受到水的压强为
p＝ρ水gH＝1×103kg/m3×10N/kg×0.4m＝4×103Pa
（3）小筒能排开最大液体的体积
V排最大＝S1H＝0.02m2×0.4m＝8×10﹣3m3
则秤盘上放实心木块后小筒受到的最大浮力
F浮最大＝ρ水gV排最大＝1×103kg/m3×10N/kg×8×10﹣3m3＝80N
则实心木块的重力为
G木＝F浮最大﹣G0＝80N﹣20N＝60N
由G＝mg可知，木块的质量
木块的密度
答：（1）A点距小筒底部的距离为0.1m；
（2）当该“水秤”达到最大称量限被时，小筒筒底受到水的压强为4×103Pa；
（3）木块的密度为0.5×103kg/m3。序号
木块放置情况
木板表面情况
压力/N
弹簧测力计示数/N
1
平放
木板
6
1.2
2
平放
木板
8
1.6
3
平放
木板
10
2.0
4
平放
木板上铺棉布
6
1.8
5
平放
木板上铺毛巾
6
3.0
