2024-2025学年山东省滨州市滨城区九年级上学期期末考试物理试题+答案

这是一份2024-2025学年山东省滨州市滨城区九年级上学期期末考试物理试题+答案，文件包含2024-2025学年山东省滨州市滨城区九年级上学期期末考试物理试题教师用docx、2024-2025学年山东省滨州市滨城区九年级上学期期末考试物理试题学生版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

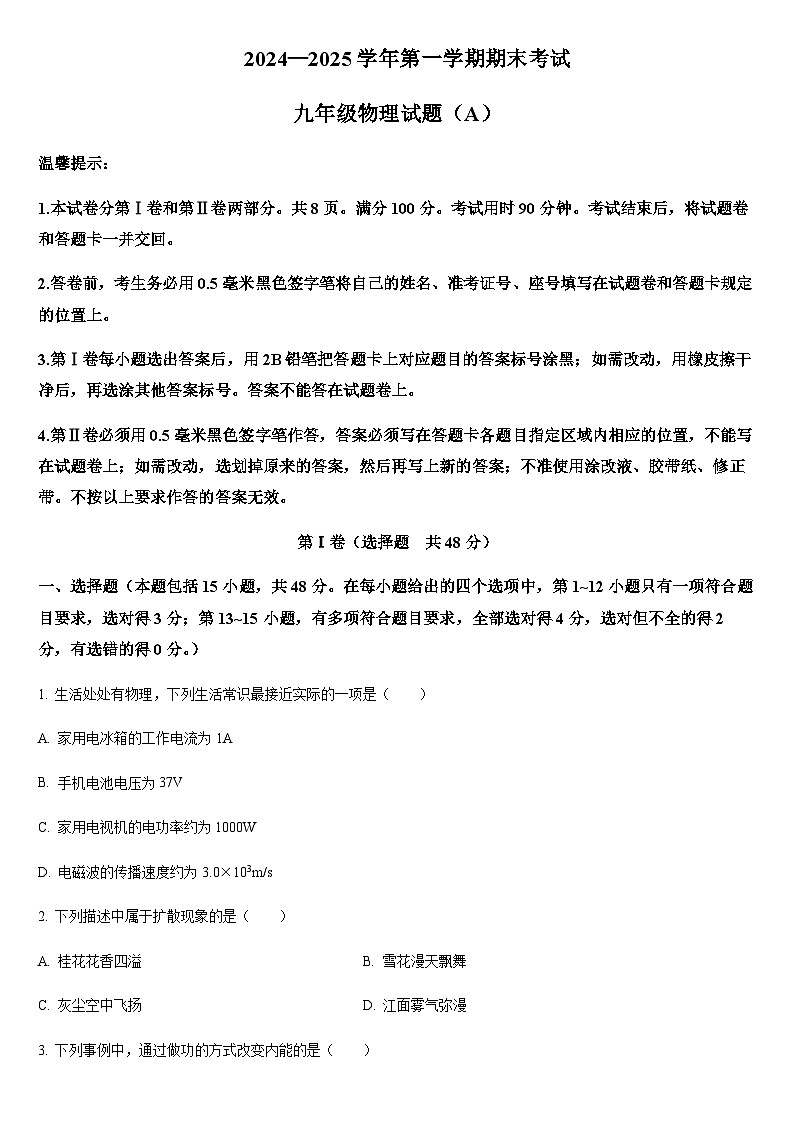

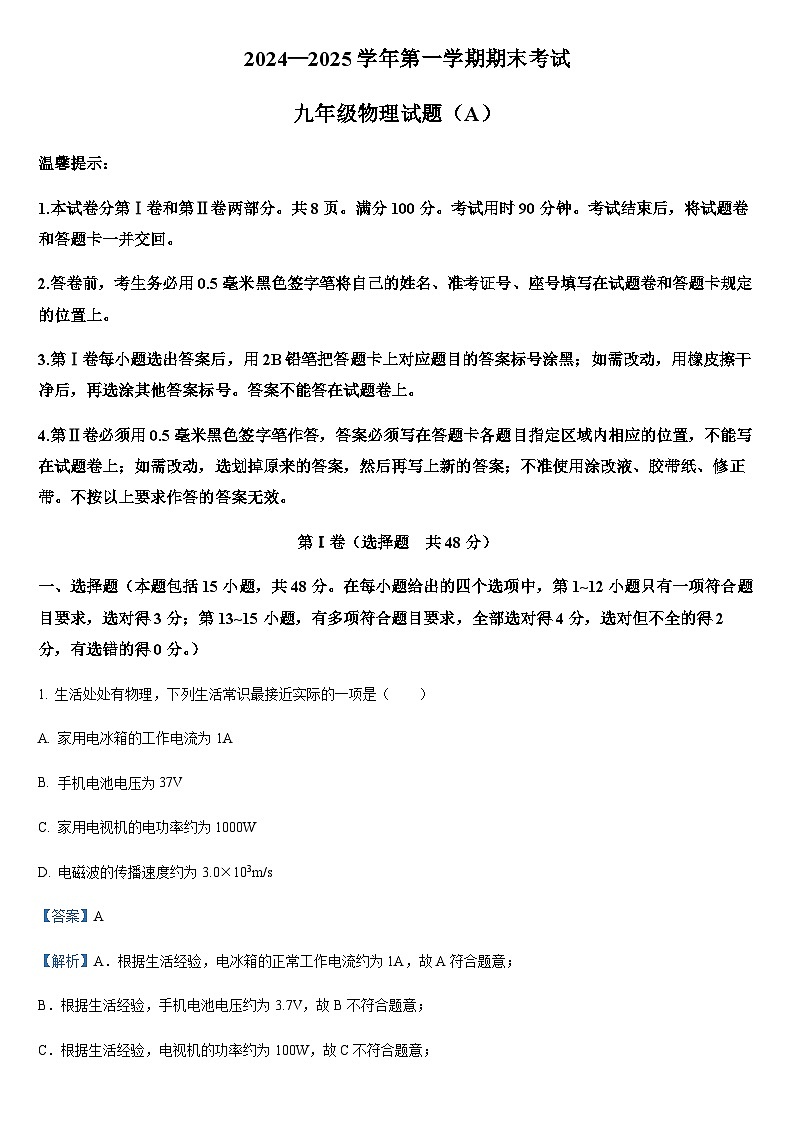

温馨提示：
1.本试卷分第Ⅰ卷和第Ⅱ卷两部分。共8页。满分100分。考试用时90分钟。考试结束后，将试题卷和答题卡一并交回。
2.答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试题卷和答题卡规定的位置上。
3.第Ⅰ卷每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答案不能答在试题卷上。
4.第Ⅱ卷必须用0.5毫米黑色签字笔作答，答案必须写在答题卡各题目指定区域内相应的位置，不能写在试题卷上；如需改动，选划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带。不按以上要求作答的答案无效。
第Ⅰ卷（选择题 共48分）
一、选择题（本题包括15小题，共48分。在每小题给出的四个选项中，第1~12小题只有一项符合题目要求，选对得3分；第13~15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分。）
1. 生活处处有物理，下列生活常识最接近实际的一项是（ ）
A. 家用电冰箱的工作电流为1A
B. 手机电池电压为37V
C. 家用电视机的电功率约为1000W
D. 电磁波的传播速度约为3.0×103m/s
【答案】A
【解析】A．根据生活经验，电冰箱的正常工作电流约为1A，故A符合题意；
B．根据生活经验，手机电池电压约为3.7V，故B不符合题意；
C．根据生活经验，电视机的功率约为100W，故C不符合题意；
D．电磁波在真空中的传播速度约为，故D不符合题意。
故选 A。

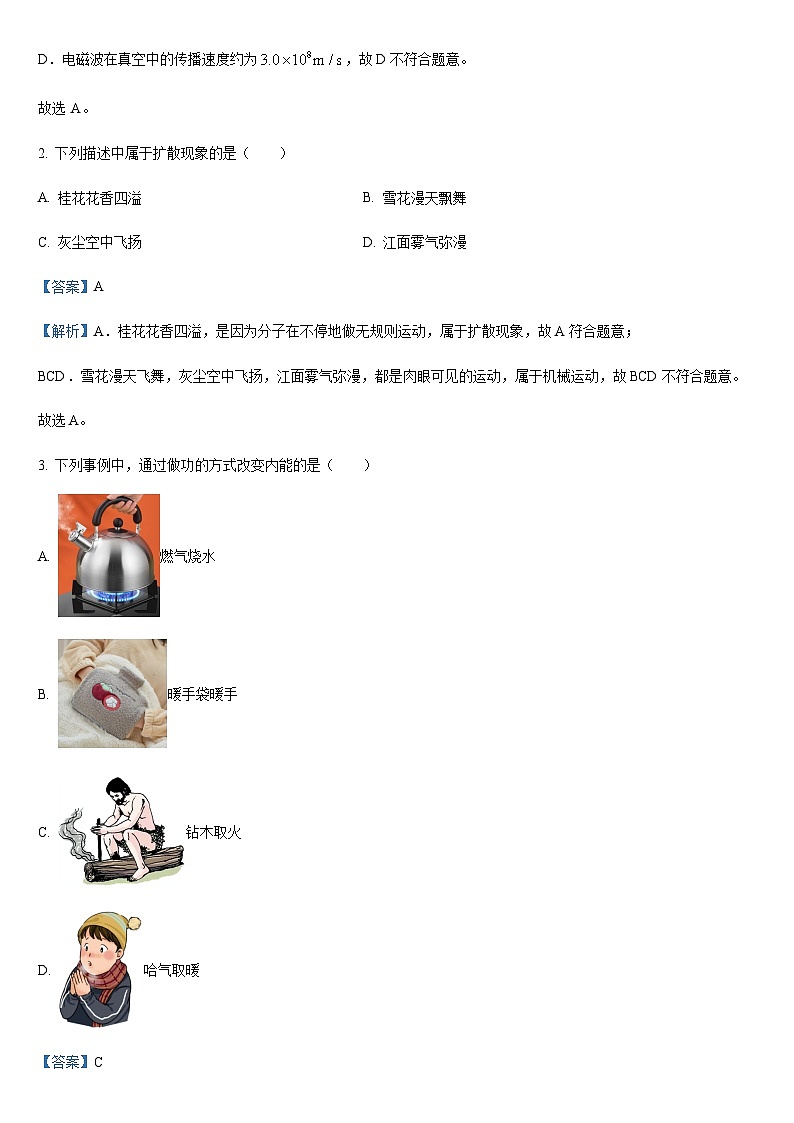

2. 下列描述中属于扩散现象的是（ ）
A. 桂花花香四溢B. 雪花漫天飘舞
C. 灰尘空中飞扬D. 江面雾气弥漫
【答案】A
【解析】A．桂花花香四溢，是因为分子在不停地做无规则运动，属于扩散现象，故A符合题意；
BCD．雪花漫天飞舞，灰尘空中飞扬，江面雾气弥漫，都是肉眼可见的运动，属于机械运动，故BCD不符合题意。
故选A。

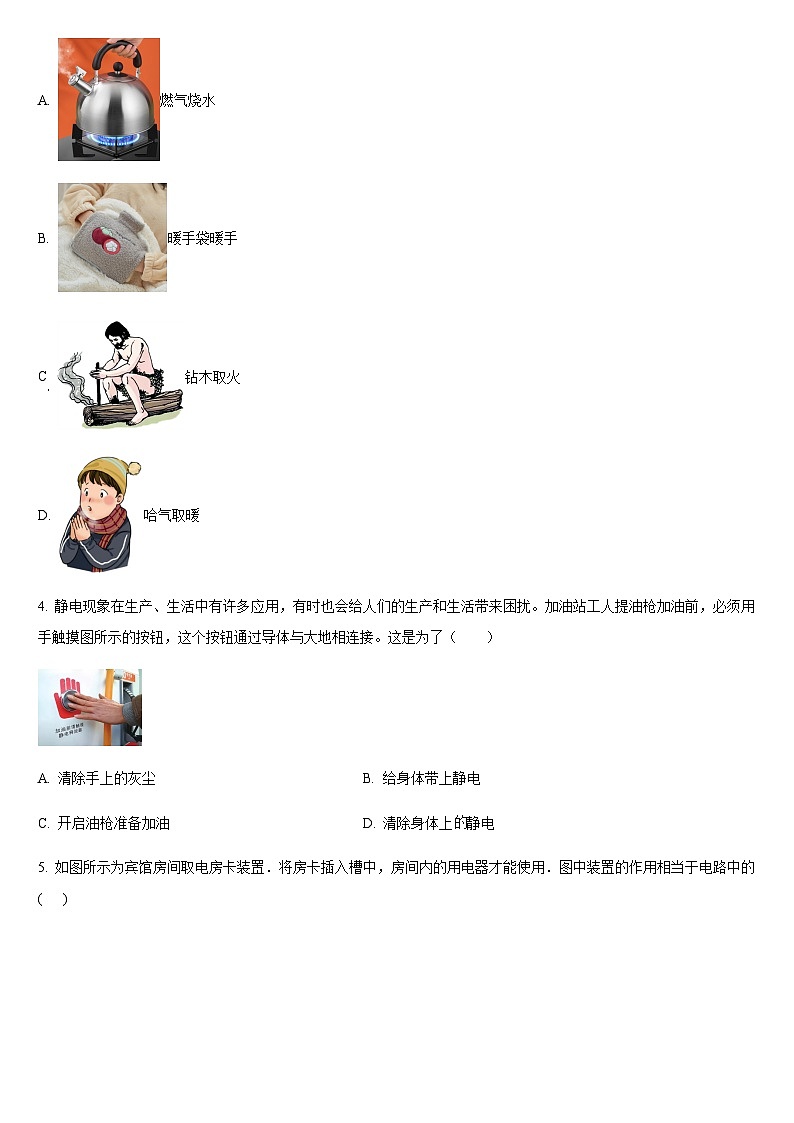

3. 下列事例中，通过做功的方式改变内能的是（ ）
A. 燃气烧水
B. 暖手袋暖手
C. 钻木取火
D. 哈气取暖
【答案】C
【解析】ABD．燃气烧水、暖手袋暖手和哈气取暖都是通过热传递方式来改变物体内能，故ABD不符合题意；
C．钻木取火是通过做功的方式来改变物体内能，故C符合题意。
故选C。

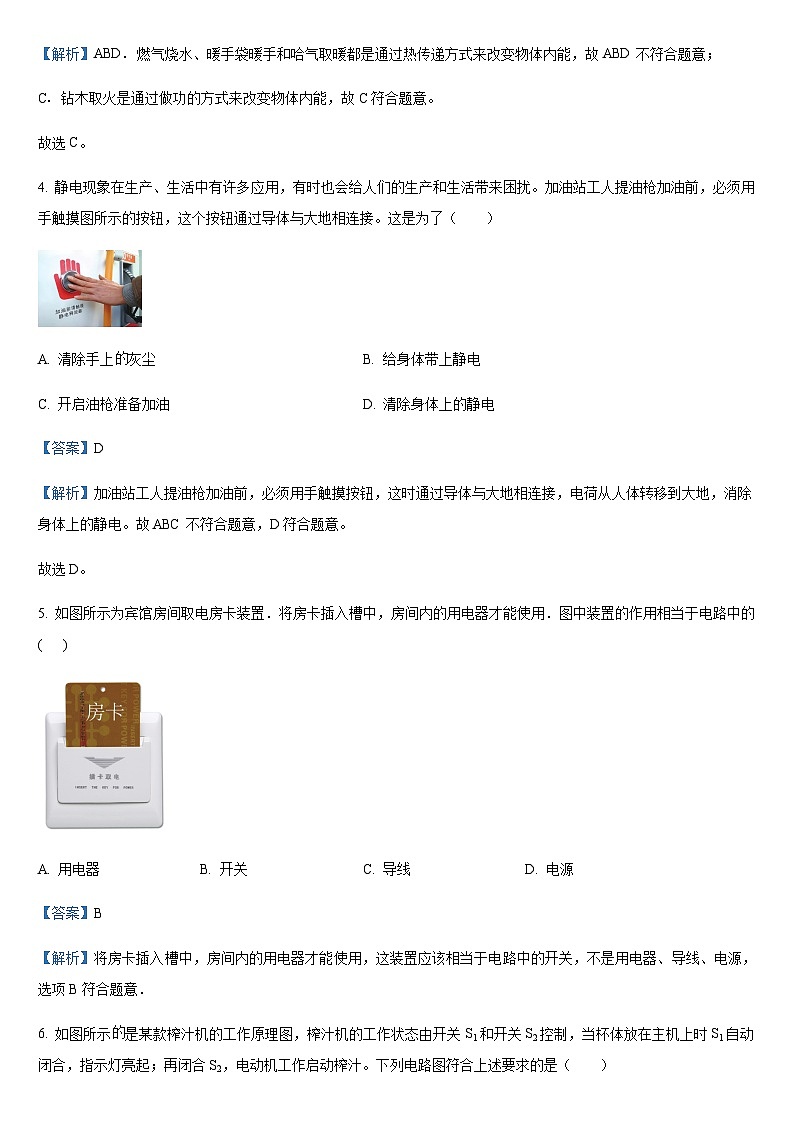

4. 静电现象在生产、生活中有许多应用，有时也会给人们的生产和生活带来困扰。加油站工人提油枪加油前，必须用手触摸图所示的按钮，这个按钮通过导体与大地相连接。这是为了（ ）
A. 清除手上灰尘B. 给身体带上静电
C. 开启油枪准备加油D. 清除身体上的静电
【答案】D
【解析】加油站工人提油枪加油前，必须用手触摸按钮，这时通过导体与大地相连接，电荷从人体转移到大地，消除身体上的静电。故ABC不符合题意，D符合题意。
故选D。

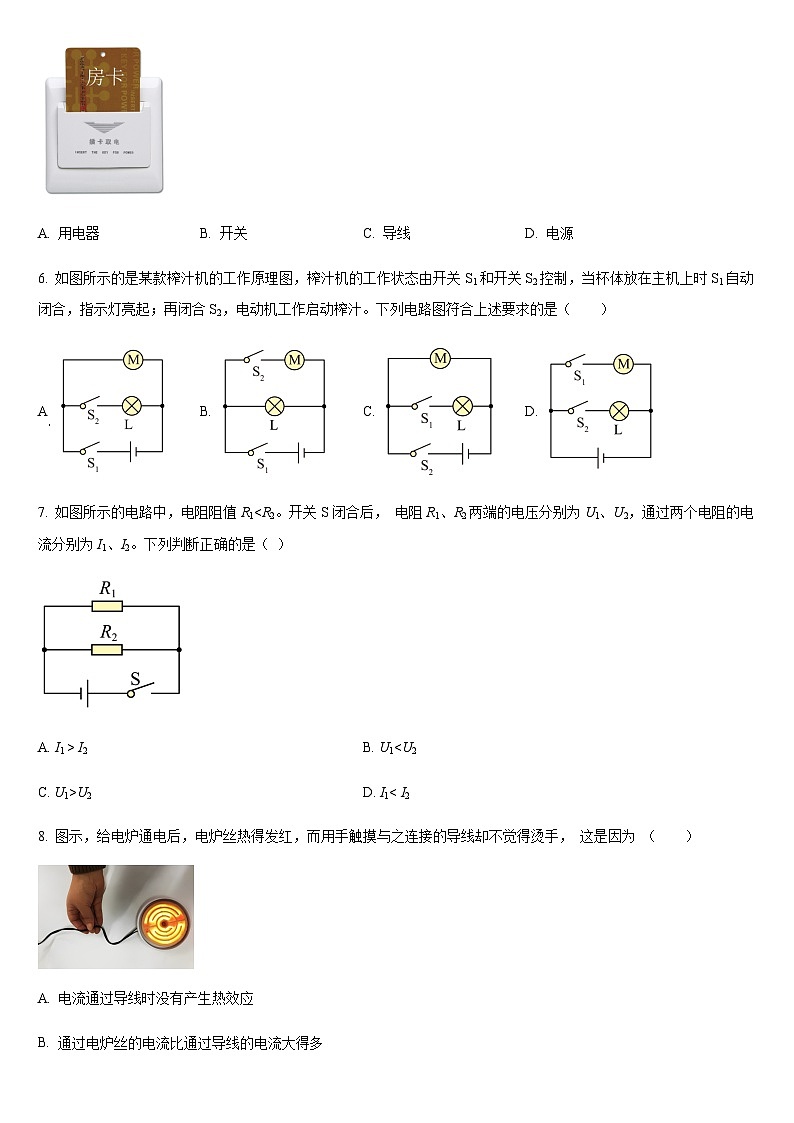

5. 如图所示为宾馆房间取电房卡装置．将房卡插入槽中，房间内的用电器才能使用．图中装置的作用相当于电路中的( )
A. 用电器B. 开关C. 导线D. 电源
【答案】B
【解析】将房卡插入槽中，房间内的用电器才能使用，这装置应该相当于电路中的开关，不是用电器、导线、电源，选项B符合题意．
6. 如图所示是某款榨汁机的工作原理图，榨汁机的工作状态由开关S1和开关S2控制，当杯体放在主机上时S1自动闭合，指示灯亮起；再闭合S2，电动机工作启动榨汁。下列电路图符合上述要求的是（ ）
A. B. C. D.
【答案】B
【解析】当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡；此时电动机不工作，说明电动机和灯泡是并联的；再闭合S2，电动机启动榨汁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B符合题意，ACD不符合题意。
故选B。
7. 如图所示的电路中，电阻阻值R1 I2B. U1U2D. I1< I2
【答案】A
【解析】AD．电阻R1、R2并联，所以U1= U2，因为R1 I2，故A正确，D错误；
BC．电阻R1、R2并联，所以U1= U2，故BC错误；
故选A。
8. 图示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手， 这是因为 （ ）
A. 电流通过导线时没有产生热效应
B. 通过电炉丝的电流比通过导线的电流大得多
C. 电炉丝的电阻比导线的电阻小得多
D. 电炉丝消耗的电功率比导线消耗的电功率大得多
【答案】D
【解析】A．电流通过电炉丝和导线都有热效应，故A错误；
BC．电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，由于，根据 可知，电流产生的热量，从而出现电炉丝热的发红，而与电炉丝相连的导线却不怎么热的现象，故BC错误；
D．根据 可知，电炉丝和导线串联，通过它们的电流相等，由于，导线消耗的电功率比电炉丝消耗的电功率小，故D正确。
故选D。
9. 关于家庭电路和安全用电，下列说法中正确的是
A. 在未断开电源的情况下更换灯泡B. 我国家庭电路的电压为36V
C. 在触电事故现场，要立即切断电源D. 用潮湿的手拨动电器设备的开关
【答案】C
【解析】A．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故错误；
B．我国家庭电路的电压值为220V，故错误；
C．在触电事故现场，要先与电压隔离，要立即切断电源，故正确；
D．生活中的水是导体，用潮湿的手拨动电器设备的开关容易发生触电事故，故错误．
10. 如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A. 温度升高时，电流表示数减小
B. 温度升高时，电压表示数减小
C. 温度降低时，热敏电阻的阻值变大
D. 温度降低时，电路的总电功率变大
【答案】C
【解析】由图甲可知两电阻串联，电压表测量R两端的电压，电流表测量电路电流；
AB．由图乙可知热敏电阻的阻值随温度的升高而减小；当温度升高时，热敏电阻的阻值减小，即电路中的总电阻减小，由欧姆定律I=可得电路中电流变大，即电流表示数变大；根据UR=IR，R不变，I变大，R两端的电压增大，故电压表示数增大，故AB错误；
CD．当温度降低时，热敏电阻的阻值增大，即电路中的总电阻增大，由欧姆定律I=可得电路中电流变小，即电流表示数变小；电源电压不变，电流减小，由P=UI可知，电路消耗的总功率减小，故C正确，D错误。
11. 一款消防应急照明灯的铭牌如图所示。当外部电路有电时应急灯不亮，停电时应急灯内电路接通，两个灯泡正常发光。请根据铭牌上的情况进行分析，以下说法正确的是（ ）
A. 给应急灯电池充电的过程是将化学能转化为电能
B. 应急灯电池充满后，储存的电能是6.0×104J
C. 应急灯电池充满后，可以让两个灯泡同时正常发光2.5小时
D. 应急灯每个灯泡正常工作时的电流都是0.2A
【答案】C
【解析】A．在给应急灯电池充电时，是将电能转化为化学能储存起来,故A错误；
B．应急灯电池充满后，储存的电能为,故B错误；
C．应急灯电池充满后，可以让两个灯泡同时正常发光的时间为，故C正确；
D．根据铭牌数据可知，灯泡正常工作时的电流为,故D错误。
故选C。
12. 以下关于电与磁的描述中，说法正确的是（ ）
A. 图甲：磁感线不是真实存在的，地磁场的北极在地理北极附近
B. 图乙：向右移动，能吸引更多铁钉，铁钉下端为电磁铁的极
C. 图丙：同时对调磁极和电源正负极，线圈的转动方向会发生改变
D. 图丁：闭合开关，导体ab竖直向下运动或竖直向上运动，电流表指针不发生偏转
【答案】D
【解析】A．图甲中，磁场是真实存在的，磁感线是假想出来的，不适合客观存在的，地球周围存在磁场，地磁场的北极在地理南极附近，故A错误；
B．图乙中，通电螺线管的磁性强弱与电流大小有关，向右移动，电阻变大，电流减小，磁性变弱，能吸引更少的铁钉，根据安培定则可知，四指指向电流方向，大拇指所指的方向即为电磁铁的N极，故铁钉上端为N极，铁钉下端为电磁铁的极，故B错误；
C．图丙中，通电导线在磁场中运动的方向与电流的方向和磁场的方向有关，单独改变磁场方向或电流方向，线圈的转动方向会改变，但二者同时改变时，线圈的转动方向不变，故C错误；
D．图丁中，根据电磁感应现象可知，闭合电路的部分导体在磁场中切割磁感线时会产生感应电流。闭合开关，导体ab竖直向下运动或竖直向上运动，运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，故电流表指针不发生偏转，故D正确。
故选D。
13. 下列说法中正确的是（ ）
A. 移动电话是通过电磁波传递信息的
B. 法拉第电磁感应实验说明通电导体周围存在磁场
C. 组成物质的分子之间，引力和斥力同时存在
D. 不同燃料完全燃烧放出相同热量时，所用燃料越少，燃料的热值越大
【答案】ACD
【解析】A．移动电话可以发射和接收电磁波，是通过电磁波传递信息的，故A正确；
B．奥斯特实验实验通过通电导体周围的小磁针偏转，证明了通电导体周围存在磁场，故B错误；
C．组成物质的分子之间，物质的分子之间有相互作用的引力和斥力，引力和斥力同时存在，故C正确；
D．热值是单位质量（体积）的燃料完全燃烧所释放的热量，则释放热量相同时，由可知，消耗燃料越少，这种燃料的热值越大，故D正确。
故选 ACD。
14. 在伏安法测电阻实验中，小明分别测量了定值电阻甲和“6V，3W”的小灯泡乙在不同电压下的电流，并根据测得数据分别绘制了图所示的图像，则下列说法中正确的是（ ）
A. 小灯泡乙的阻值随两端电压增大而减小
B. 当通过甲的电流为0.4A时，电阻甲的电功率为1.6W
C. 将甲、乙串联在电路中，若电路中的电流为0.3A，则电源电压为5V
D. 若将甲、乙并联在6V电压下，则干路的电流为1A
【答案】BC
【解析】A．由图可知，当小灯泡两端电压增大时，小灯泡的电阻变大，小灯泡温度升高，则小灯泡电阻随两端电压增大而增大，故A错误；
B．由图可知，当通过甲的电流为0.4A，其两端电压为4V，甲电阻的电功率
P=UI=4V×0.4A=1.6W
故B正确；
C．将甲、乙串联在电路中，由于串联电路的电流处处相等，从图中可知甲、乙的电流为0.3A时，甲、乙两端电压分别为3V、2V，根据串联电路的电压特点可得：电源电压为
U=3V+2V=5V
故C正确；
D．将甲、乙并联在电压为6V的电源两端，则甲、乙两端电压为6V，通过甲的电流为0.6A，通过乙的电流为0.5A，干路的电流
I=0.6A+0.5A=1.1A
故D错误。
故选 BC。
15. 如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压且保持不变，电压表量程为，R0是的定值电阻，是热敏电阻，其阻值随环境温度变化的关系如图乙所示。若闭合开关S，下列说法中正确的是（ ）
A. 电压表的示数越大，说明环境温度越高
B. 环境温度为0C时，电压表的示数是1.5V
C. 此电路工作时允许探测的最低环境温度为60C
D. 若用更小阻值的定值电阻替换R0，则该电路允许探测的最高环境温度数值将增大
【答案】AD
【解析】A．由电路图可知，R0与R1串联，电压表测量R0两端的电压。根据串联电压规律，电压表V示数越大，R1两端的电压越小，根据串联分压原理可知，热敏电阻的阻值越小，由图乙可知，环境的温度越高，故A正确；
B．由图像可知，当环境温度为0℃时，热敏电阻的阻值最大，为300Ω，而R0=300Ω，根据串联分压原理可知，R0与R1分得的电压相等，为电源电压的一半，故电压表的示数是2.25V，故B错误；
C．电压表量程为，所以电压表示数最大为3V时，阻值最小，由乙图可知，电路允许测量的温度最高，根据串联分压原理则有
解得阻值最小为，由乙图可知，此电路允许的最高环境温度为60℃，故C错误；
D．电压表的示数最大为3V，若用更小阻值的定值电阻替换R0，则电流中的电流更大，由可知，当两端的电压一定（为1.5V）时，接入的阻值更小，由乙图可知，电路允许探测的最高环境温度数值将更大，故D正确。
故选AD。
第Ⅱ卷（非选择题 共52分）
二、填空题（每空1分，共6分）
16. 目前新能源汽车在全球范围内受到了越来越多的关注，众多汽车制造商纷纷加入新能源汽车的研发和生产中。如图是某次北京车展中展出的电动汽车，给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；由于汽车各转向灯能独立工作，因此各转向灯之间是______联的。

【答案】 ①. 用电器 ②. 并
【解析】[1]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
[2]汽车各转向灯能独立工作，互不影响，因此转向灯是并联的。
17. 如图所示，将洗衣机三脚插头插入三孔插座，可使洗衣机的__________与大地相连，防止发生触电事故。将某用电器单独接在如图所示电能表上正常工作3min，电能表转盘转了100转，则该用电器的额定功率是__________W。

【答案】 ①. 金属外壳 ②. 1000
【解析】[1]将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的地线相连，防止发生触电事故。
[2]由题意知，2000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转2000r，当转盘转100r，消耗的电能为
已知用电器正常工作时间为
由可得，该用电器的电功率为
该用电器的额定功率为1000W。
18. 太阳是人类能源的宝库。在太阳内部，氢原子核在超高温下发生_________，释放出巨大的核能。太阳能属于_________（选填“一次”或“二次”）能源。
【答案】 ①. 核聚变 ②. 一次
【解析】[1]在太阳内部，氢原子核在超高温下发生氢核聚变，释放出巨大的核能。
[2]太阳能属于一次能源，可以直接从自然界中获取。
三、作图实验探究题（本题共4个小题，19题4分，20题8分，21题7分，22题7分，共26分）
19. 按要求作图。
（1）请按照安全用电的原则将图中的吊扇接入家庭电路。要求：调速开关控制吊扇的转速，当调速开关的滑片顺时针转动时，吊扇转速变快。
（2）请在图中用箭头标出磁感线的方向，并标出小磁针静止时的N极。
【答案】（1） （2）
【解析】
（1）调速开关能控制吊扇的转速，则调速开关应与吊扇串联，根据安全用电原则，调速开关应接在火线上；调速开关滑片顺时针转动时，吊扇风速加快，说明接入电路的电阻值变小，应将中间和左侧接线柱接入电路；为保证用电的安全，吊扇的金属外壳应接地，如图所示：
（2）根据安培定则，右手握住螺线管，四指指向电流方向，大拇指所指方向是螺线管的N极，因此螺线管的下端是N极，磁体外部的磁感线总是由N极指向S极，所以图中磁感线的方向是向上，因同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止时其上端为N极，如图所示：
20. 利用如图甲所示的实验装置探究“比较不同物质的吸热能力”。操作如下：
（1）上课实验时，需在两个完全相同的烧杯中分别装入________相等的沙子和水，沙子和水长时间与空气直接接触，其温度一般________（选填“相同”或“不同”）。
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为________℃，根据实验数据绘制成温度与时间的关系图像，如图丙所示。
（3）分析图像可知，对比沙子和水，升温较快的是________；若使两者升高相同的温度，则________吸收的热量较多，由此可见，________的吸热能力更强。
（4）实验中物质吸热的多少是通过________来反映的。这种研究方法与下面（填字母）事例中________的方法是相同的。
A.在研究平面镜成像特点时，用未点燃蜡烛替代点燃蜡烛的像
B.在比较液体压强时，用U形管两端液面高度差来判断
C.用光线表示光的传播路径和方向
【答案】（1） ①. 质量 ②. 相同
（2）36 （3） ① 沙子 ②. 水 ③. 水
（4） ①. 加热时间 ②. B
【解析】
（1）[1]比较不同物质的吸热能力，高根据控制变量法，实验中在烧杯中装入沙子和水的质量应相等。
[2]长时间均与空气接触，进行热传递，则沙子和水的温度一般相同。
（2）读图可知，温度计的分度值为1℃，其温度计示数为36℃。
（3）[1]由图丙可知，相同时间，吸收的热量相同，沙子的温度升高较快。
[2][3]沿纵轴取相同温度，发现水所需的时间更长即水吸收的热量更多，则水的吸热能力更强。
（4）[1][2]物质吸收热量的多少通过加热时间长短来反映，加热时间越长，吸收热量越多，采用了转换法。
A．研究平面镜成像特点时，用未点燃蜡烛替代点燃蜡烛的像，采用了等效替代法，故A不符合题意；
B．比较液体压强时，用U形管两端液面高度差来判断，采用了转换法，故B符合题意；
C．用光线表示光的传播路径和方向，采用了模型法，故C不符合题意。
故选B。
21. 某实验兴趣小组探究“电流与电阻的关系”，使用的实验器材有：电源（3V），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω、30Ω、50Ω的定值电阻各一个，标有“20Ω 1A”字样滑动变阻器一个及导线若干。
（1）连接电路时，开关应________；闭合开关前，滑动变阻器的滑片应置于阻值最大的位置；
（2）小明连接的电路如题图甲所示，连接有误的电路元件是________；
（3）纠正连线错误后，小明将阻值为5Ω、10Ω、20Ω的定值电阻分别接入电路进行实验，得到数据如图乙所示；当他把30Ω的定值电阻接入电路，移动滑动变阻器滑片过程中，眼睛应该观察________表的示数变化，当示数为________时，记录数据；
（4）由图像可以得出结论：电压一定时，通过导体的电流与导体的电阻成________；
（5）当小明改用50Ω的定值电阻继续实验时，发现无论怎样调节滑动变阻器，都无法使电压表示数达到实验要求的值，为了完成实验，可采取的方法是：________；
（6）把4个定值电阻分别接入电路完成实验，所选滑动变阻器的最大阻值应不小于________Ω。
【答案】（1）断开 （2）电源
（3） ①. 电压 ②. 2V
（4）反比 （5）更换阻值更大的滑动变阻器
（6）25
【解析】
（1）连接电路时，为了保护电路中各元件安全，开关应处于断开状态。
（2）连接电源时，电源的正负极相连，图中电源的负极与负极相连，所以图中连接有误的电路元件是电源。
（3）[1][2]由图乙可知，定值电阻两端电压
探究“电流与电阻的关系”时，应控制定值电阻两端电压不变，所以移动滑动变阻器滑片过程中，眼睛应该观察电压表的示数变化，当示数为2V时，记录数据。
（4）由图乙可知，通过定值电阻的电流随电阻增大而减小，电流与电阻的乘积不变，所以可得结论：电压一定时，通过导体的电流与导体的电阻成反比。
（5）改用50Ω的定值电阻继续实验时，定值电阻两端电压保持2V不变，则滑动变阻器的阻值
由于滑动变阻器的最大阻值为20Ω，所以无论怎样调节滑动变阻器，都无法使电压表示数达到实验要求的值，所以为了完成实验，可采取的方法是更换阻值更大的滑动变阻器。
（6）使用50Ω的定值电阻实验时，定值电阻两端电压保持2V不变，则滑动变阻器的阻值
所以所选滑动变阻器的最大阻值应不小于25Ω。
22. 老师带领小滨所在的班到实验室进行分组实验，利用两节干电池、电流表、电压表、滑动变阻器（最大阻值为Rp）等器材测量未知电阻Rₓ的阻值，实验所用的电路如甲图。
（1）根据甲图，用笔画线代替导线，在乙图中完成实物电路的连接________（要求滑片P向右移动时滑动变阻器阻值变小），闭合开关前，滑片P应放置________（选填“A”或“B”）端。
（2）小滨移动滑片P到最大阻值处，闭合开关后发现电压表无示数，电流表有示数，电路故障可能是Rₓ出现了________（选填“断路”或“短路”）。
（3）排除故障后，闭合开关，调节滑片P，直到电压表、电流表示数如丙图所示，则Rₓ的阻值为________。
（4）改变待测电阻两端电压进行多次测量，目的是________（选填序号）
A 避免偶然性，寻找普遍规律
B. 求平均值减少误差
（5）小滨用一个小灯泡替换了电路中的Rₓ，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据画出了电流随电压变化的图像如图丁所示。
①当小灯泡两端的电压为3V时，小灯泡的电阻为________；
②电流随电压变化的图像是曲线而不是一条直线，原因是________；
A．小灯泡灯丝的电阻是恒定的
B．测量误差引起的
C．小灯泡灯丝的电阻随温度变化
D．作图错误引起的
【答案】（1） ①. ②. A
（2）短路 （3）10
（4）B （5） ①. 7.5 ②. C
【解析】
（1）[1]由甲图可知，电压表在未知电阻Rₓ的两端，即电压表测量未知电阻Rₓ两端的电压，又因为电源为两节干电池，所以电压表量程应为，电路连接如图所示：
[2]闭合开关前，滑动变阻器应该移到阻值最大处，即A端
（2）移动滑片P到最大阻值处，闭合开关后发现电压表无示数，电流表有示数，说明电路短路，与电压表并联的电路元件短路，则电路故障可能是Rₓ出现了短路。
（3）由丙图可知，根据电压表与电流表的量程和分度值分别读出未知电阻两端的电压为2V，通过电阻的电流为0.2A，由欧姆定律公式的推导公式可得
（4）改变待测电阻两端电压进行多次测量，目的是求未知电阻的平均值，减小误差，故选B。
（5）[1]由图丁可知，小灯泡两端的电压为3V时，通过的电流为0.4A，由欧姆定律可得
[2]小灯泡的电流随电压的变化的图像是曲线而不是一条直线，原因是小灯泡的电阻随温度的变化而变化，故选C。
四、综合应用题（本题共2个小题，23题10分，24题10分，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
23. 某新型电饭锅采用“聪明火”技术，可以智能化控制不同时间段的烹饪温度，从而使食物的营养和口感达到最佳，其简化电路图如图甲所示，R1和R2均为电热丝，S1是自动控制开关。某次用该电饭锅在220V的电压下煮饭的过程中，电路中的总电流随时间变化的图像如图乙所示。[当地气压为标准大气压，求：
（1）电饭锅在正常工作0-10min时间内，自动控制开关S1是什么状态?此时电饭锅的电功率是多少?。
（2）求电热丝R2的阻值。
（3）该电饭锅在0~15min内把锅内1.1kg、20℃的水加热至沸腾，求此过程中电饭锅的效率。
【答案】（1）自动开关S1是闭合状态；660W
（2）
（3）70%
【解析】
（1）根据图乙可知电饭锅0-10min内，电路中电流较大，则自动开关S1是闭合状态，R1与R2并联，电路中电阻最小，根据可知电饭锅功率最大，由题图乙可知，电路中最大电流，则电饭锅的电功率
（2）由题图乙知，当只闭合S时，电路中只有R1工作，电路中电阻较大，根据可知电饭锅功率最小，则通过R1的电流，根据并联电路电流规律可知通过R2的电流
由可得，电热丝R2的阻值
（3）电饭锅在0~15min内消耗的电能
水吸收热量
此过程中电饭锅的效率
24. 小亮设计了一个测量物重的装置，其原理图如图甲所示。电源两端电压为4.5V，且保持不变。电流表的量程为0~0.6A，电压表的量程为0~3V，是定值电阻，R是压力传感器，且R的位置固定不动，R的电阻随压力变化关系如图乙所示。杠杆AB的支点为0，。在A端正上方的托盘M重为5N，当托盘不放重物时，电压表示数为2V，杠杆B端始终压在传感器R上，且杠杆始终静止在水平位置。不计杠杆的重，求：
（1）当托盘不放重物时，B端对R的压力；
（2）定值电阻的阻值；
（3）该装置能测量的最大物重。
【答案】（1）10N；（2）5Ω；（3）7.5N
【解析】解：（1）不放重物时，根据杠杆平衡的条件得
解得
（2）由图乙可得时，，R与串联，电路中的电流为
两端电压为
的阻值为
（3）由图乙可知，越大，越小，越大，越小，当时，测量的物体最重，此时电路中的总电阻为
R的阻值为
有图乙可知，B端的压力为，可得总的重力为
该装置能测量的最大物重为
答：（1）当托盘不放重物时，B端对R的压力为10N；
（2）定值电阻的阻值为5Ω；
（3）该装置能测量的最大物重为7.5N。
