2024-2025学年吉林省长春市朝阳区九年级（上）期末物理试卷+答案

这是一份2024-2025学年吉林省长春市朝阳区九年级（上）期末物理试卷+答案，文件包含2024-2025学年吉林省长春市朝阳区九年级上期末物理试卷教师用docx、2024-2025学年吉林省长春市朝阳区九年级上期末物理试卷学生版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

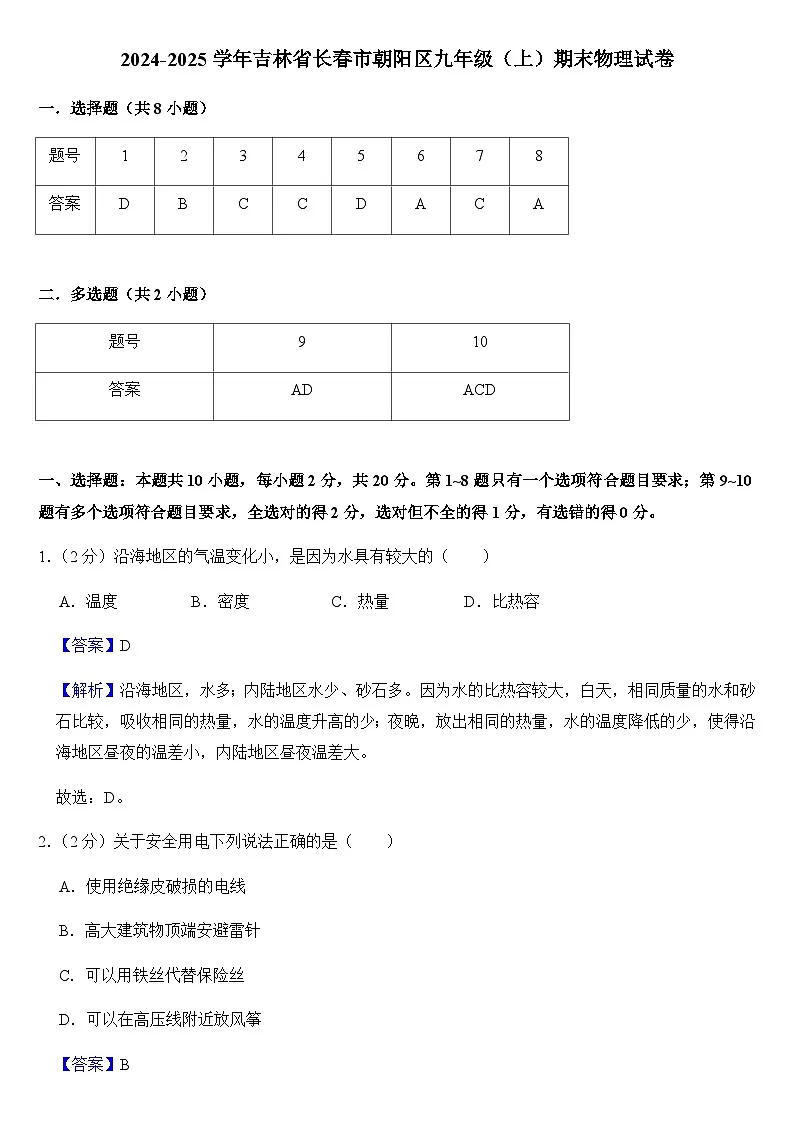

二．多选题（共2小题）

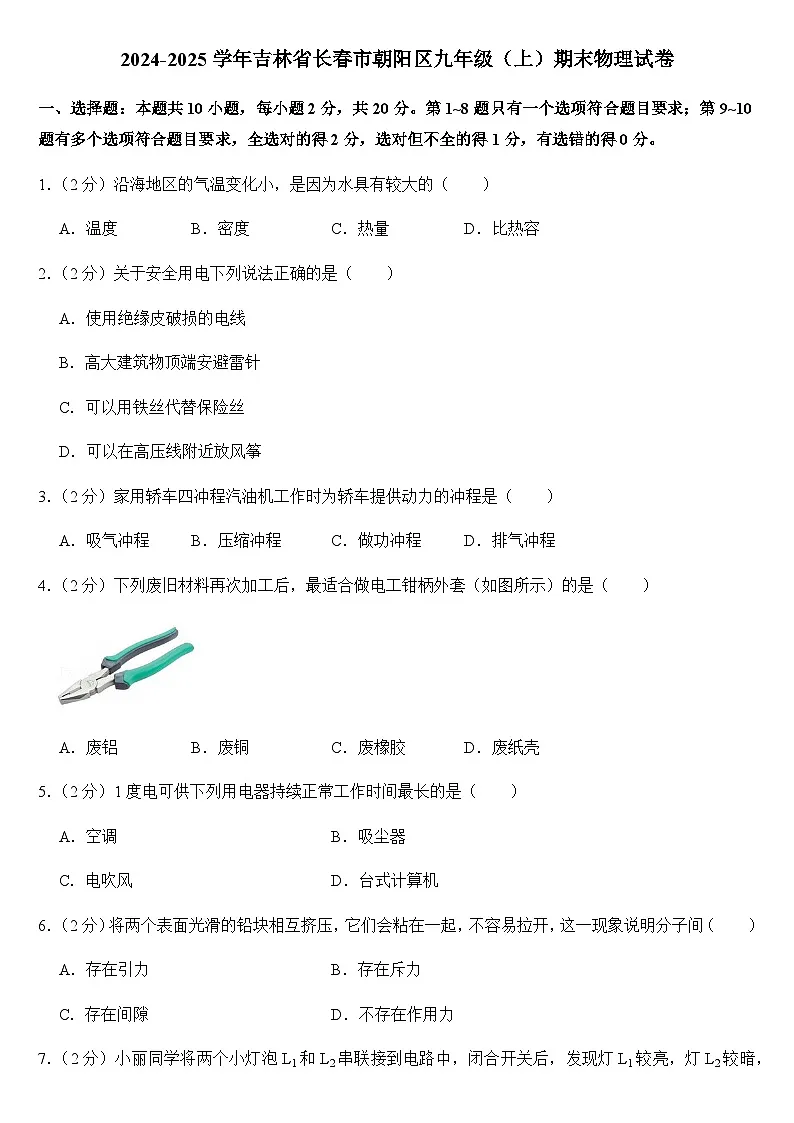

一、选择题：本题共10小题，每小题2分，共20分。第1~8题只有一个选项符合题目要求；第9~10题有多个选项符合题目要求，全选对的得2分，选对但不全的得1分，有选错的得0分。
1．（2分）沿海地区的气温变化小，是因为水具有较大的（ ）
A．温度B．密度C．热量D．比热容
【答案】D
【解析】沿海地区，水多；内陆地区水少、砂石多。因为水的比热容较大，白天，相同质量的水和砂石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，内陆地区昼夜温差大。
故选：D。
2．（2分）关于安全用电下列说法正确的是（ ）
A．使用绝缘皮破损的电线
B．高大建筑物顶端安避雷针
C．可以用铁丝代替保险丝
D．可以在高压线附近放风筝
【答案】B

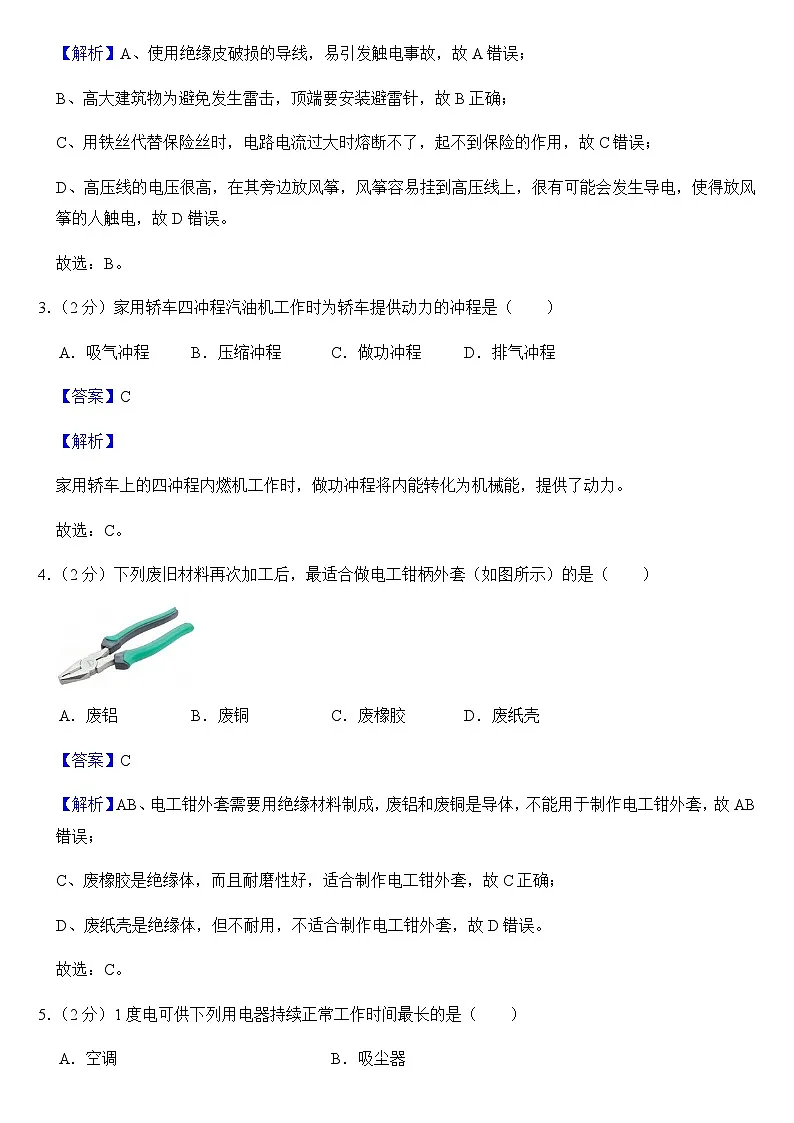

【解析】A、使用绝缘皮破损的导线，易引发触电事故，故A错误；
B、高大建筑物为避免发生雷击，顶端要安装避雷针，故B正确；
C、用铁丝代替保险丝时，电路电流过大时熔断不了，起不到保险的作用，故C错误；
D、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故D错误。
故选：B。
3．（2分）家用轿车四冲程汽油机工作时为轿车提供动力的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【答案】C
【解析】
家用轿车上的四冲程内燃机工作时，做功冲程将内能转化为机械能，提供了动力。
故选：C。
4．（2分）下列废旧材料再次加工后，最适合做电工钳柄外套（如图所示）的是（ ）
A．废铝B．废铜C．废橡胶D．废纸壳
【答案】C
【解析】AB、电工钳外套需要用绝缘材料制成，废铝和废铜是导体，不能用于制作电工钳外套，故AB错误；
C、废橡胶是绝缘体，而且耐磨性好，适合制作电工钳外套，故C正确；
D、废纸壳是绝缘体，但不耐用，不适合制作电工钳外套，故D错误。
故选：C。
5．（2分）1度电可供下列用电器持续正常工作时间最长的是（ ）

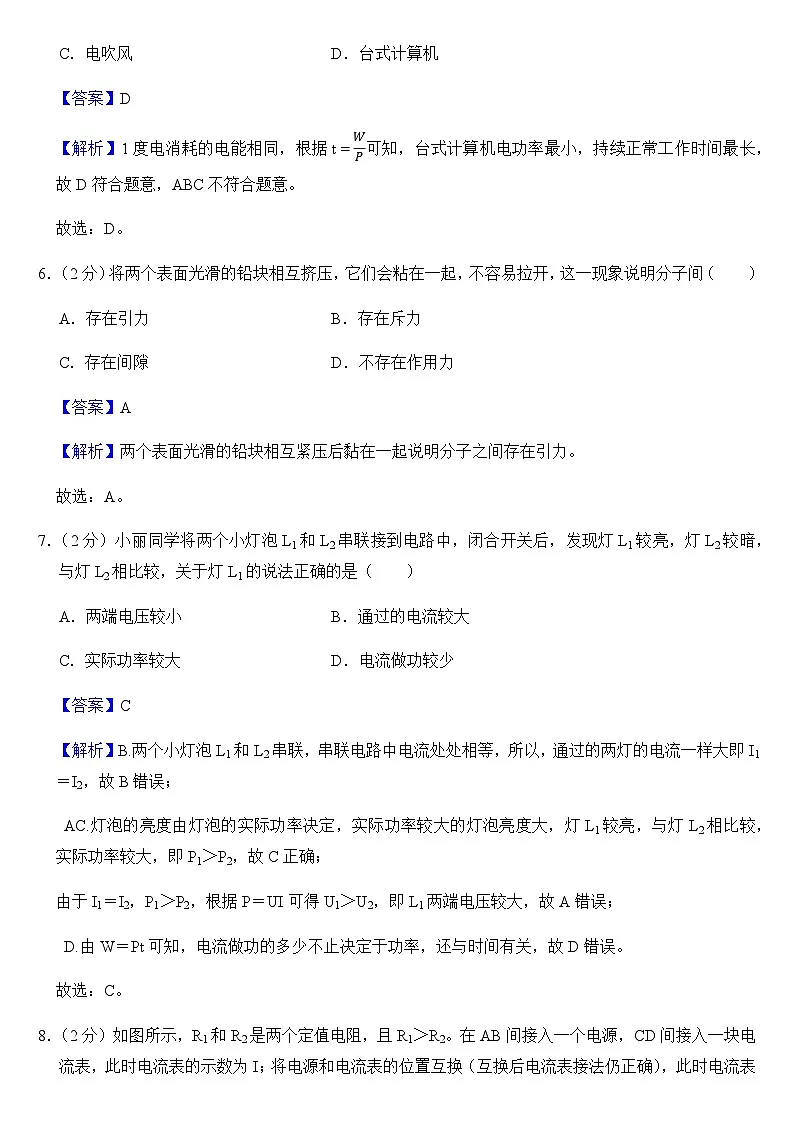

A．空调B．吸尘器
C．电吹风D．台式计算机
【答案】D
【解析】1度电消耗的电能相同，根据t=WP可知，台式计算机电功率最小，持续正常工作时间最长，故D符合题意，ABC不符合题意。
故选：D。
6．（2分）将两个表面光滑的铅块相互挤压，它们会粘在一起，不容易拉开，这一现象说明分子间（ ）
A．存在引力B．存在斥力
C．存在间隙D．不存在作用力
【答案】A
【解析】两个表面光滑的铅块相互紧压后黏在一起说明分子之间存在引力。
故选：A。

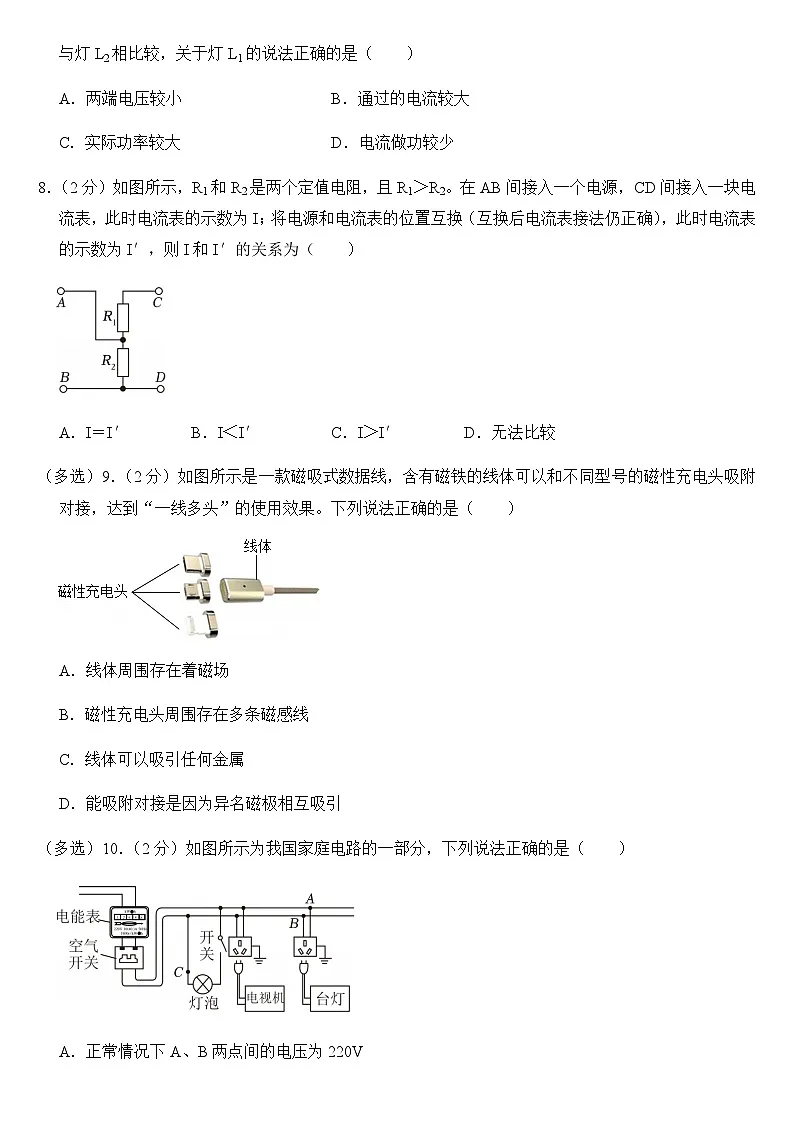

7．（2分）小丽同学将两个小灯泡L1和L2串联接到电路中，闭合开关后，发现灯L1较亮，灯L2较暗，与灯L2相比较，关于灯L1的说法正确的是（ ）
A．两端电压较小B．通过的电流较大
C．实际功率较大D．电流做功较少
【答案】C
【解析】B.两个小灯泡L1和L2串联，串联电路中电流处处相等，所以，通过的两灯的电流一样大即I1＝I2，故B错误；
AC.灯泡的亮度由灯泡的实际功率决定，实际功率较大的灯泡亮度大，灯L1较亮，与灯L2相比较，实际功率较大，即P1＞P2，故C正确；
由于I1＝I2，P1＞P2，根据P＝UI可得U1＞U2，即L1两端电压较大，故A错误；
D.由W＝Pt可知，电流做功的多少不止决定于功率，还与时间有关，故D错误。
故选：C。
8．（2分）如图所示，R1和R2是两个定值电阻，且R1＞R2。在AB间接入一个电源，CD间接入一块电流表，此时电流表的示数为I；将电源和电流表的位置互换（互换后电流表接法仍正确），此时电流表的示数为I′，则I和I′的关系为（ ）
A．I＝I′B．I＜I′C．I＞I′D．无法比较
【答案】A
【解析】在AB间接入一个电源，CD间接入一块电流表，两电阻并联，电流表测量通过R1的电流，此时电流表的示数为I；将电源和电流表的位置互换（互换后电流表接法仍正确），R2短路，电路中只有R1，电流表测量电路电流，此时电流表的示数为I′，根据欧姆定律I=UR可知则I＝I′。
故选：A。
（多选）9．（2分）如图所示是一款磁吸式数据线，含有磁铁的线体可以和不同型号的磁性充电头吸附对接，达到“一线多头”的使用效果。下列说法正确的是（ ）
A．线体周围存在着磁场
B．磁性充电头周围存在多条磁感线
C．线体可以吸引任何金属
D．能吸附对接是因为异名磁极相互吸引
【答案】AD
【解析】A、线体中含有磁铁，周围存在着磁场，故A正确；
B、用磁感线来描述磁场是模型法，磁感线并不是真实存在的，故B错误；
C、磁体主要能吸引铁、钴、镍等金属，并不是能吸引任何金属，故C错误；
D、磁吸式数据线的线体可以和不同型号的磁性充电头吸附对接，达到一线多头的使用效果，线体和磁性充电头吸附的原理是异名磁极相互吸引，故D正确；
故选：AD。

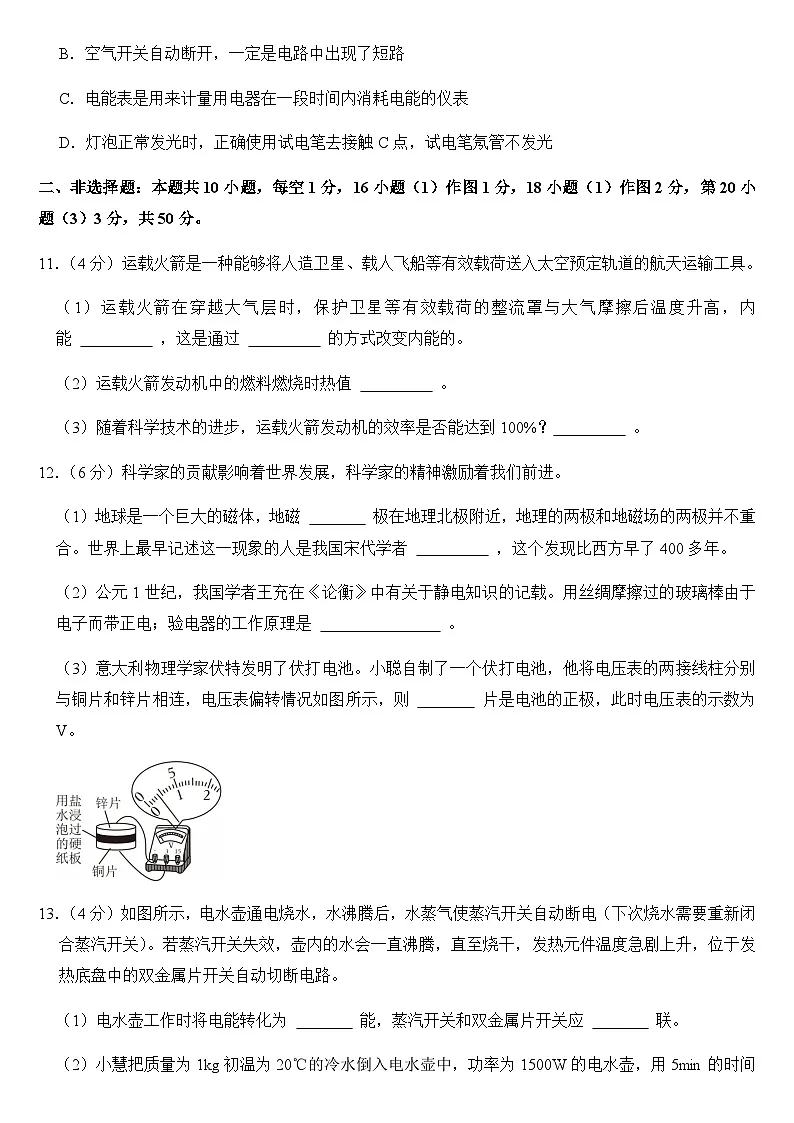

（多选）10．（2分）如图所示为我国家庭电路的一部分，下列说法正确的是（ ）
A．正常情况下A、B两点间的电压为220V
B．空气开关自动断开，一定是电路中出现了短路
C．电能表是用来计量用电器在一段时间内消耗电能的仪表
D．灯泡正常发光时，正确使用试电笔去接触C点，试电笔氖管不发光
【答案】ACD
【解析】A、正常情况下A、B两点间的电压为220V，故A正确；
B、空气开关自动断开，可能是电路中出现了短路，也可能用电器的总功率过大，故B错误；
C、电能表是用来计量用电器在一段时间内消耗电能的仪表，故C正确；
D、灯泡正常发光时，正确使用试电笔去接触C点，接触的是零线，电压为零，试电笔氖管不发光，故D正确。
故选：ACD。
二、非选择题：本题共10小题，每空1分，16小题（1）作图1分，18小题（1）作图2分，第20小题（3）3分，共50分。
11．（4分）运载火箭是一种能够将人造卫星、载人飞船等有效载荷送入太空预定轨道的航天运输工具。
（1）运载火箭在穿越大气层时，保护卫星等有效载荷的整流罩与大气摩擦后温度升高，内能 增加 ，这是通过 做功 的方式改变内能的。
（2）运载火箭发动机中的燃料燃烧时热值 不变 。
（3）随着科学技术的进步，运载火箭发动机的效率是否能达到100%？ 不能 。
【答案】（1）增加；做功；（2）不变；（3）不能。
【解析】（1）运载火箭在穿越大气层时，保护卫星等有效载荷的整流罩与大气摩擦后温度升高，内能增加，这是通过做功的方式改变内能的。
（2）运载火箭发动机中的燃料燃烧时热值不变，因为热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
（3）随着科学技术的进步，运载火箭发动机的效率是否能达到100%？不能，因为由于热机在工作过程中总有能量损失，所以热机的效率总小于1。
故答案为：（1）增加；做功；（2）不变；（3）不能。
12．（6分）科学家的贡献影响着世界发展，科学家的精神激励着我们前进。
（1）地球是一个巨大的磁体，地磁 南 极在地理北极附近，地理的两极和地磁场的两极并不重合。世界上最早记述这一现象的人是我国宋代学者 沈括 ，这个发现比西方早了400多年。
（2）公元1世纪，我国学者王充在《论衡》中有关于静电知识的记载。用丝绸摩擦过的玻璃棒由于 失去 电子而带正电；验电器的工作原理是 同种电荷相互排斥 。
（3）意大利物理学家伏特发明了伏打电池。小聪自制了一个伏打电池，他将电压表的两接线柱分别与铜片和锌片相连，电压表偏转情况如图所示，则 铜 片是电池的正极，此时电压表的示数为 0.4 V。
【答案】（1）南；沈括；（2）失去；同种电荷相互排斥；（3）铜；0.4。
【解析】（1）地球本身是一个巨大的磁体，地球周围存在地磁场，地磁场的磁感线分布与条形磁体的相似，地磁北极在地理南极附近，地磁南极在地理的北极附近；
地磁两极与地理两极并不重合，而是存在一个交角，叫做磁偏角，在北宋学者沈括的《梦溪笔谈》中，记载了磁针所指方向不完全指南北这一事实，故他是世界上最早发现这一事实的人；
（2）用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去电子；
实验室中检验物体是否带电的常用仪器是验电器，它是根据同种电荷相互排斥的原理制成的；
（3）根据电压表指针正常偏转可知，电压表正负接线柱连接正确，铜片连接电压表的“3”接线柱，是正极；
由图可知，电压表选择0～3V量程，分度值为0.1V，示数为0.4V。
故答案为：（1）南；沈括；（2）失去；同种电荷相互排斥；（3）铜；0.4。
13．（4分）如图所示，电水壶通电烧水，水沸腾后，水蒸气使蒸汽开关自动断电（下次烧水需要重新闭合蒸汽开关）。若蒸汽开关失效，壶内的水会一直沸腾，直至烧干，发热元件温度急剧上升，位于发热底盘中的双金属片开关自动切断电路。
（1）电水壶工作时将电能转化为 内 能，蒸汽开关和双金属片开关应 串 联。
（2）小慧把质量为1kg初温为20℃的冷水倒入电水壶中，功率为1500W的电水壶，用5min的时间将水烧至沸腾（标准大气压），则水吸收的热量为 3.36×105 J，电水壶消耗的电能为 4.5×105 J。[c水＝4.2×103J/（kg•℃）]
【答案】（1）内；串；（2）3.36×105；4.5×105。
【解析】（1）电水壶工作时利用了电流的热效应，工作时将电能转化为内能；
电水壶上的蒸汽开关与双金属片开关相互影响，只有同时闭合时才能工作，当一个开关断开时，电路就断开，所以它们串联接在电路中；
（2）一个标准大气压下，水的沸点是100℃，
水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
电水壶消耗的电能：W＝Pt＝1500W×5×60s＝4.5×105J。
故答案为：（1）内；串；（2）3.36×105；4.5×105。
14．（6分）某实验小组做“探究并联电路的电流规律”实验时，设计了如图甲所示的电路，然后把一个电流表分别接入电路中A、B、C三处测量电流，并记录数据。
（1）要测量干路电流，应将电流表串联在图甲中的 C 处，为了选择合适的量程，需要用电流表进行 试触 。
（2）小刚正确连接电路后，进行实验，记录的数据如表格所示：
①完成第1组实验后，小刚选用规格 不同 的小灯泡继续实验。
②根据表格第1、2、3三组数据可以得出结论（写公式）： IC＝IA+IB 。
③第4组数据的错误是由于 选用小量程而按大量程读数 引起的。
（3）另一实验小组的同学用如图乙所示的电路，研究“串联电路的电流规律”。当开关闭合后，他发现两灯都不亮，为了找到故障原因，他用一根导线来检查。当导线与A、B两点连接时，小灯泡L1不亮，L2亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障可能是 L1断路 。
【答案】（1）C；试触；（2）①不同；②IC＝IA+IB；③选用小量程而按大量程读数；（3）L1断路。
【解析】（1）要测量干路电流，电流表接在干路上，应将电流表串联在图甲中的C处，为了选择合适的量程，需要用电流表进行试触。
（2）①完成第1组实验后，为得出普遍性的结论，小刚选用规格不同的小灯泡继续实验。
②根据表格第1、2、3三组数据可知，干路电流等于各支路电流之和，可以得出结论：IC＝IA+IB
③第4组数据干路电流明显大于两支路电流之和，根据电流表大小量程之比为5：1可知，C处电流应为0.42A，错误是由于选用小量程而按大量程读数引起的。
（3）如图乙所示的电路，两灯串联，他用一根导线来检查。当导线与B、C两点连接时，两灯都不亮。可知B、C之外的电路断路；当导线与A、B两点连接时，小灯泡L1不亮，L2亮，A、B两点之外的电路为通路，由此推测故障可能是：L1断路。
故答案为：（1）C；试触；（2）①不同；②IC＝IA+IB；③选用小量程而按大量程读数；（3）L1断路。
15．（6分）在“探究电流与电阻的关系”实验中，实验器材有：电压恒为4.5V的电源，定值电阻R1（5Ω）、R2（10Ω）、R3（20Ω），标有“×Ω 1A”的滑动变阻器，电压表，电流表（使用0～0.6A的量程），导线，开关。
（1）如图甲所示，连接电路时，开关应处于 断开 状态，并将滑动变阻器的滑片移到 右 端（选填“左”或“右”）。
（2）用定值电阻R1实验时，闭合开关，移动变阻器的滑片，使电压表的示数为2V，此时电流表的示数为 0.4 A，再分别用定值电阻R2、R3进行实验，根据所测得的3次实验数据绘制的I﹣R图象如图乙所示，经分析可得出的结论是： 电压一定时，通过导体的电流与导体的电阻成反比 。
（3）当使用定值电阻R3进行实验时，刚一闭合开关，就发现电压表的示数恰好为2V，则滑动变阻器的最大阻值为 25 Ω；为了用以上3个定值电阻都能进行实验并确保电路安全，应控制A、B两点之间的电压不大于 3 V。
【答案】（1）断开；右；（2）0.4；电压一定时，通过导体的电流与导体的电阻成反比；（3）25；3。
【解析】（1）为了电路安全，连接电路时，开关应处于断开状态；滑动变阻器滑片处于最大值右端；
（2）R1的阻值已知，两端的电源为2V时，电流表的示数I1=U1R1=2V5Ω=0.4A；
图乙中的数据5Ω×0.4A＝10Ω×0.2A＝20Ω×0.1A＝2V，由此可知，电压一定时，通过导体的电流与导体的电阻成反比；
（3）因为接入电阻闭合开关前，滑动变阻器滑片处于最大值处，由串联电路的分压规律：
U0U−U0=R3R滑大，
2V4.5V−2V=20ΩR滑大，
R滑大＝25Ω，
即滑动变阻器的最大阻值为25Ω；
要是3个定值电阻都能进行实验并确保电路安全，A、B两端的电压是接入最小电阻5Ω时，电路中的电流达到允许的最大电流0.6A，故最大电压U大＝I大R1＝0.6A×5Ω＝3V；
故答案为：（1）断开；右；（2）0.4；电压一定时，通过导体的电流与导体的电阻成反比；（3）25；3。
16．（4分）在探究“通电螺线管外部的磁场分布”的实验中：
（1）闭合开关，小磁针静止时N极的指向如图甲所示， A 端为电源的负极，请在图中标出通电螺线管的N极。
（2）对调电源的正负极，闭合开关，小磁针N极的指向与之前相反，说明通电螺线管外部的磁场方向与 电流 方向有关。
（3）小勇在螺线管内插入铁芯，制成了电磁铁，并应用在一款水位自动报警器上，其原理图如图乙所示。当河水水位上升，达到金属块C时， 红 灯亮。
【答案】（1）A；见解析；（2）电流；（3）红。
【解析】（1）闭合开关，小磁针静止时N极的指向如图甲所示，根据磁极间的相互作用可知，通电螺线管的右端为S极，左端为N极，再根据安培定则，可得A端为电源的负极；
在图中标出通电螺线管的N极如图所示：
（2）对调电源的正负极，相当于改变了线圈中的电流方向，闭合开关，小磁针N极的指向与之前相反，说明通电螺线管外部的磁场方向与电流方向有关。
（3）小勇在螺线管内插入铁芯，制成了电磁铁，并应用在一款水位自动报警器上，其原理图如图乙所示。当河水水位上升，达到金属块C时，左侧电路接通，电磁铁具有磁性，把衔铁吸引下来，动触点与右侧电路下面的红灯支路接通，即红灯亮。
故答案为：（1）A；见解析；（2）电流；（3）红。
17．（4分）小敏利用如图所示的装置探究“什么情况下磁可以生电”。
（1）闭合开关后，让导体AB左右运动，灵敏电流计的指针会不会偏转？ 会 。
（2）多次实验后得出：闭合电路的一部分导体在磁场中做 切割 磁感线运动时，导体中就会产生电流。人们根据这个现象发明了 发电机 。
（3）若将图中的灵敏电流计换成 电源 可进一步探究电动机的工作原理。
【答案】（1）会；（2）切割；发电机；（3）电源
【解析】（1）闭合开关后，让导体AB左右运动，导体做切割磁感线运动，会产生感应电流，灵敏电流计指针会偏转；
（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流；人们根据电磁感应现象制成了发电机；
（3）电动机的工作原理是通电导体在磁场中受到力的作用，电路中需要电源，所以若将此装置中灵敏电流计换成电源，可进一步探究电动机的工作原理。
故答案为：（1）会；（2）切割；发电机；（3）电源。
18．（5分）在测量“小灯泡正常发光时电阻”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V。开关、滑动变阻器、电流表、电压表各一个，导线若干。
（1）如图甲所示电路，经检查发现有一根导线连接错误。请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（2）改正错误后，闭合开关，改变滑片的位置进行实验，并记录数据。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 10.4 Ω（小数点后保留一位小数）；当电压表的示数为3V时，小明根据所学知识，计算出小灯泡的实际功率可能为 0.81 W（选填“0.72”、“0.81”、“0.87”或“0.9”）。
（3）小明又将小灯泡换成定值电阻进行多次实验，记录多组数据，小明根据收集的数据绘制出的I﹣U图象如图丙所示，则 ① 图线是小灯泡的I﹣U图象。图象中A、B两点电阻的大小关系为RA ＜ RB。
（4）实践小组的同学提出了新的想法，他们要利用一个电流表和一个已知阻值为R0的定值电阻，利用如图丁所示的电路，测量未知电阻Rx的阻值（电流表量程符合要求，电源电压未知）。闭合开关S，电流表的示数为I；再调合开关S1，电流表的示数为I1，则未知电阻Rx的阻值表达式：Rx＝ I1−IIR0 （用I、I1和R0表示）。
【答案】（1）见解析；（2）10.4；0.81；（3）①；＜；（4）I1−IIR0。
【解析】（1）如图甲所示电路，电压表串联在电路中，在测量“小灯泡正常发光时电阻”的实验中，电压表应该并联在小灯泡的两端，正确连线如下：；
（2）改正错误后，闭合开关，改变滑片的位置进行实验，并记录数据。小灯泡正常发光时，电流表的示数如图乙所示，电流表接0.6A的量程，分度值为0.02A，示数为0.24A，则小灯泡正常发光时的电阻为R=UI =≈10.4Ω；小灯泡振的额定功率为P＝U额I额＝2.5V×0.24A＝0.6W，电压表的示数为3V时，小明根据所学知识，通过小灯泡的电流大于正常工作的电流，及小灯泡的实际功率大于3V×0.24A＝0.72W，由于小灯泡的电阻受温度的影响，此时小灯泡的电阻大于10.4Ω，小灯泡的实际功率小于P′=U2R=(3V)210.4Ω≈0.87W，小灯泡的实际功率可能为0.81 W。
（3）小明又将小灯泡换成定值电阻进行多次实验，记录多组数据，小明根据收集的数据绘制出的I﹣U图象如图丙所示，由于小灯泡的电阻受温度的影响，则①图线是小灯泡的I﹣U图象。图象中①图线②图线相交，电阻相等，B的电阻不变，A、B两点电阻的大小关系为RA＜RB。
（4）闭合开关S，电流表的示数为I，通过Rx的电流；则电源电压为U＝IRx，再调合开关S1，R0与Rx串联，电流表的示数为I1，通过R0的电流为I1﹣I，则电源电压U＝R0（I1﹣I）则未知电阻Rx的阻值表达式：Rx=I1−IIR0。
故答案为：（1）见解析；（2）10.4；0.81；（3）①；＜；（4）I1−IIR0。
19．（4分）在探究“电流产生的热量与什么因素有关”的实验装置中，几个相同的透明容器中密封着等量的空气。
（1）如图甲所示，通电一段时间后，根据实验现象可判断出Ra ＜ Rb。
（2）小桐用图乙所示的电路来探究“电阻产生的热量与电流的关系”，则左侧容器内电阻丝的阻值Rc＝ 5 Ω。
（3）如图丙所示，写有“认真学习”的电热桌垫是小桐的好伙伴。此桌垫有“高温”和“低温”两个挡位，图丁是其简化电路，电源电压恒为8V，发热电阻R1和R2的阻值分别为6Ω和2Ω，只闭合开关S1时，桌垫处于 低温 挡位，通电10min，电流通过电阻R1产生的热量为 3600 J。
【答案】（1）＜；（2）5；（3）低温；3600。
【解析】（1）如图甲所示，两电阻串联，通过的电流和通电时间相同，右侧U形管液面高度差较大，根据转换法，右侧电阻丝产生的热量多，根据Q＝I2Rt，所以Ra＜Rb；
（2）图乙中，右侧两电阻并联后再与左侧电阻串联，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流；探究电流产生的热量与电流的关系，要控制电阻和通电时间相同，只改变电流大小，故右侧容器内电阻丝的阻值应为5Ω，右侧容器外并联的电阻丝起到的是分流作用；
（3）如图丙所示，写有“认真学习”的电热桌垫是小桐的好伙伴。此桌垫有“高温”和“低温”两个挡位，图丁是其简化电路，电源电压恒为8V，发热电阻R1和R2的阻值分别为6Ω和2Ω，只闭合开关S1时，两电阻串联，电路的电阻较大，根据P=U2R，电路的电功率小，为低温挡
通电10min，根据串联电阻的规律和欧姆定律此时电路的电流为
I=UR1+R2=8V6Ω+2Ω=1A
电流通过电阻R1产生的热量为
Q＝I2Rt＝（1A）2×6Ω×10×60s＝3600J
故答案为：（1）＜；（2）5；（3）低温；3600。
20．（2分）根据世界卫生组织的统计，大约50%～60%的交通事故与酒后驾驶有关。目前，很多地方都使用呼气式酒精测试仪，对驾驶员进行现场检测。呼气式酒精测试仪中装有酒精气体传感器，酒精气体传感器是一种气敏电阻。某一气敏电阻的阻值随酒精气体浓度的变化情况如图甲所示，小阳同学将该气敏电阻与定值电阻串联接在电压恒定的电源两端，连接由电压表改装而成的显示器，组装成呼气式酒精测试仪，其简化电路如图乙所示。
（1）能闻到喝过酒的人身上的酒味，这是 扩散 现象。
（2）由图甲可知，酒精气体浓度越高，气敏电阻的阻值 越小 ；
（3）如图乙所示，闭合开关S。当被检测者在不喝酒的情况下吹气，电压表的示数为3V；当被检测者呼出的酒精气体浓度为0.2mg/mL时，电压表的示数为4.5V，则该测试仪电源两端的电压为多大？（写出必要的文字说明、表达式及最后结果）
【答案】（1）扩散；（2）越小；（3）该测试仪电源两端的电压为9V。
【解析】（1）能闻到酒味是扩散现象，是酒精分子在不停地分子做无规则运动结果；
（2）根据图象可知：气敏电阻的阻值随酒精气体的浓度增大而减小，则酒精气体浓度越高，气敏电阻的阻值越小；
（3）由电路图可知，气敏电阻和定值电阻串联，电压表测R1两端的电压，电流表测电路中的电流；
由图象可知，当被检测者未喝酒时，即酒精气体的浓度为0时，气敏电阻为60Ω，电压表示数为3V；
当酒精浓度为0.2mg/mL时，气敏电阻为30Ω，根据串联电路的分压特点可知气敏电阻两端电压变小；
已知电压表示数为4.5V，则电压表示数变大，所以电压表测量的是定值电阻两端的电压；
即：R1为定值电阻，R2为气敏电阻，
则当被检测者未喝酒时，电路中的电流I=U1R1=3VR1，
根据串联电路的电阻特点和欧姆定律可得电源电压：
U＝U1+IR2＝3V+3VR1×60Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
据图甲可知，当酒精浓度为0.2mg/mL时，电路中的电流I′=U1′R1′=4.5VR1，
根据串联电路的电阻特点和欧姆定律可得电源电压：
U＝U′1+I′R2＝4.5V+4.5VR1×30Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
解①②可得：U＝9V，R2＝30Ω。
故答案为：（1）扩散；（2）越小；（3）该测试仪电源两端的电压为9V。
题号
1
2
3
4
5
6
7
8
答案
D
B
C
C
D
A
C
A
题号
9
10
答案
AD
ACD
实验序号
A处电流/A
B处电流/A
C处电流/A
1
0.14
0.14
0.28
2
0.16
0.20
0.36
3
0.12
0.16
0.28
4
0.24
0.18
2.10
