初中人教版（2024）第4节 电流的测量图文课件ppt

这是一份初中人教版（2024）第4节 电流的测量图文课件ppt，共28页。PPT课件主要包含了电流的强弱，电流的国际单位，其它常用单位，单位换算，A103mA，A106μA，常见的电流，电流的测量，电流表的电路符号，～3A等内容，欢迎下载使用。

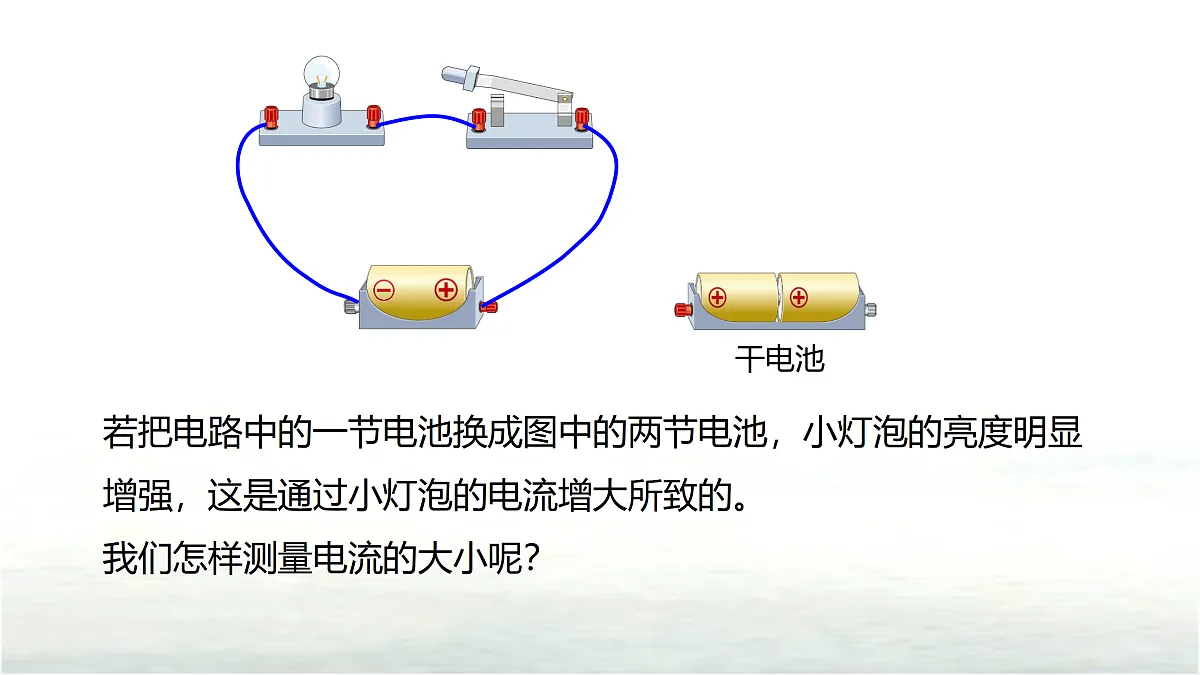

若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢？

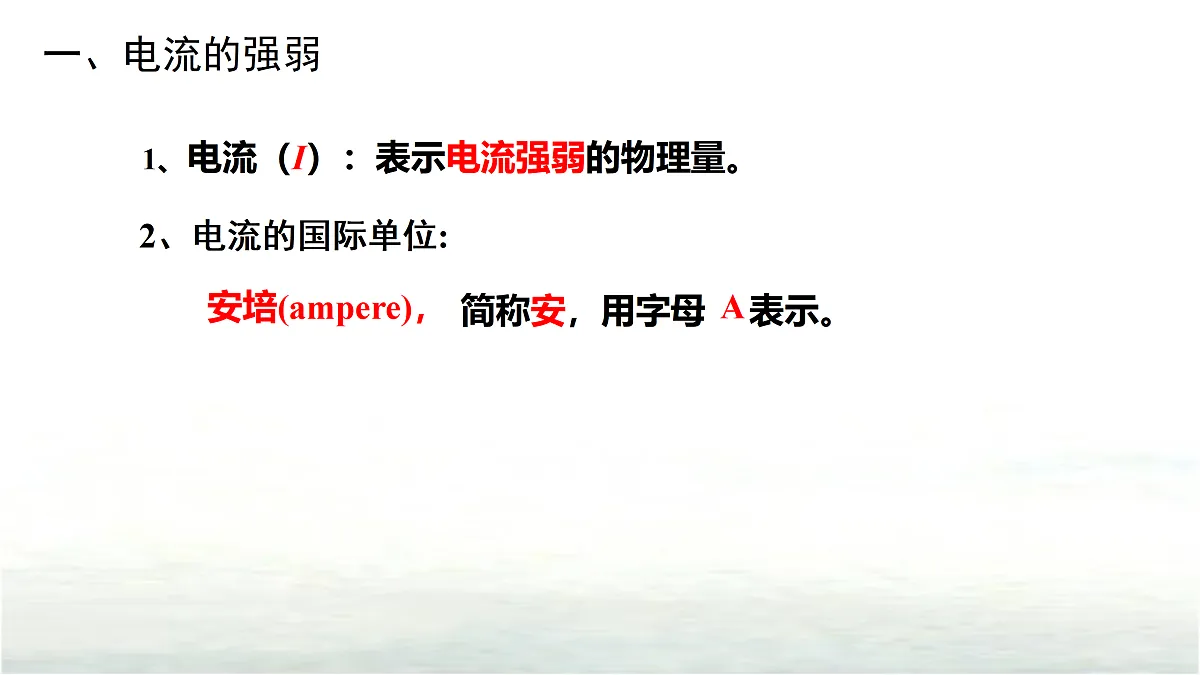

　1、电流（I）：表示电流强弱的物理量。
简称安，用字母 表示。
安培(ampere)，
安培是法国的物理学家、化学家、数学家，是电动力学的创始人。在电磁学领域有重要发现，如安培定律、安培定则和分子电流等，他还发明了电流计，被后人誉为“电学中的牛顿”。人们为了纪念安培在电学上的巨大贡献，以他的姓氏“安培”来命名电流的单位 。

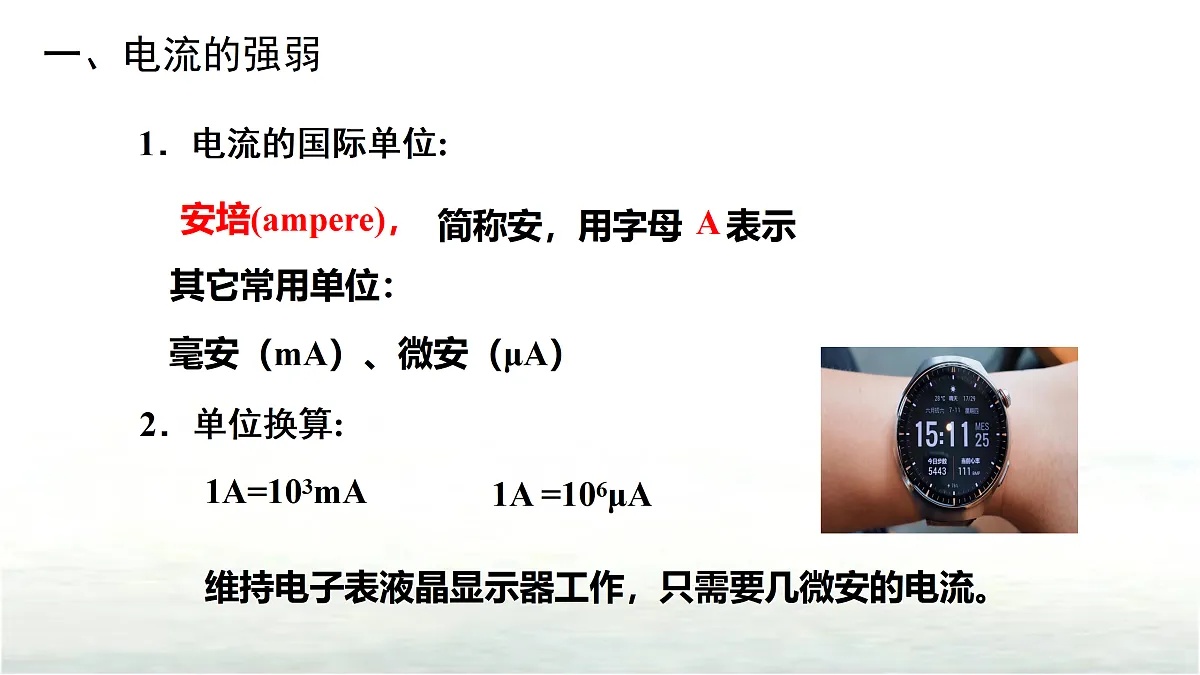

毫安（mA）、微安（μA）
简称安，用字母 表示
计算器 约100 µA
手电筒 约200 mA
节能灯 约0.1 A
手机 约50-100m A
家用电冰箱 约1 A
电视机 约0.2-1.4A
电饭锅 约2.3-4.6A
家用空调 约5A
雷电 可达 2×105A
笔记本电脑 约3.5-5.3A
电动汽车充电 约10-400A
测量范围为0～0.6 A
1. 电流表：测量电流的仪表。
电流表的刻度盘和接线柱之间的关系?
测量工具在使用前，需仔细观察：
零刻度线、测量范围、分度值、单位等。
实验：用电流表测量电流
1、必须将电流表和被测的用电器串联。
2、必须让电流表从红色（“+”号）接线柱流入，再从黑色（“—”号）接线柱流出。
若电流表正负接线柱接反，则指针反向偏转
3、必须正确选择电流表的测量范围。
4、不允许把电流表直接连到电源的两极！否则，电流表将被损坏。
（1）必须将电流表与被测用电器______。
（2）必须让电流从___接线柱流进，___接线柱流出。
（3）必须正确选择电流表的_________。
（4）不允许把电流表直接连到电源的两极！ 否则，电流表将被损坏。
试一试：以笔画线代替导线，完成“用电流表测量通过小灯泡的电流”电路的连接（估计电流在0.1～0.3A之间）。
不允许直接接在电源两极上
1、以下电路中，电流表连接方法正确的是（ ）
2. 某同学在测通过灯泡的电流时,刚一“试触”就发现电流表的指针迅速摆动超过最大刻度,发生这种情况的原因可能是(　　) A.电流表的“+”“-”接线柱接反了 B.灯泡的灯丝断了 C.电流表量程偏大 D.电流表量程偏小
电流表正负接线柱接反了
3、指出下图中电流表使用的一些错误问题。
4. 下列家用电器中，正常工作时电流最大的是( ) A. 洗衣机 B. 电视机 C. 空调 D. 电冰箱
5. 关于电流表的使用，下列说法正确的是( ) A. 电流表使用前需观察指针是否指在零刻度线处 B. 电流必须从“-”接线柱流入,从“+”接线柱流出 C. 电流表可以超量程使用 D.“0~0.6 A”量程的分度值为0.1 A
6. 如图所示，它是测量___________的工具，它的电学符号_________，当选择“－”、“0.6”两个接线柱，其量程为__________，它的分度值是___________，当选“－”、“3”两个接线柱，其量程为__________，它的分度值是________。使用前，调节_____________使电表指针指零。
7. 用电流表测量通过灯泡L2的电流，在图中四个电路中，接法正确的是( )
8. 如图所示的电路中，甲图中的电流表是测量通过_____灯的电流，乙图中的电流表是测量通过______的电流。
9、 开关控制_________，电流表A1 测_________的电流，电流表A2 测_________的电流，再画出电路图。
