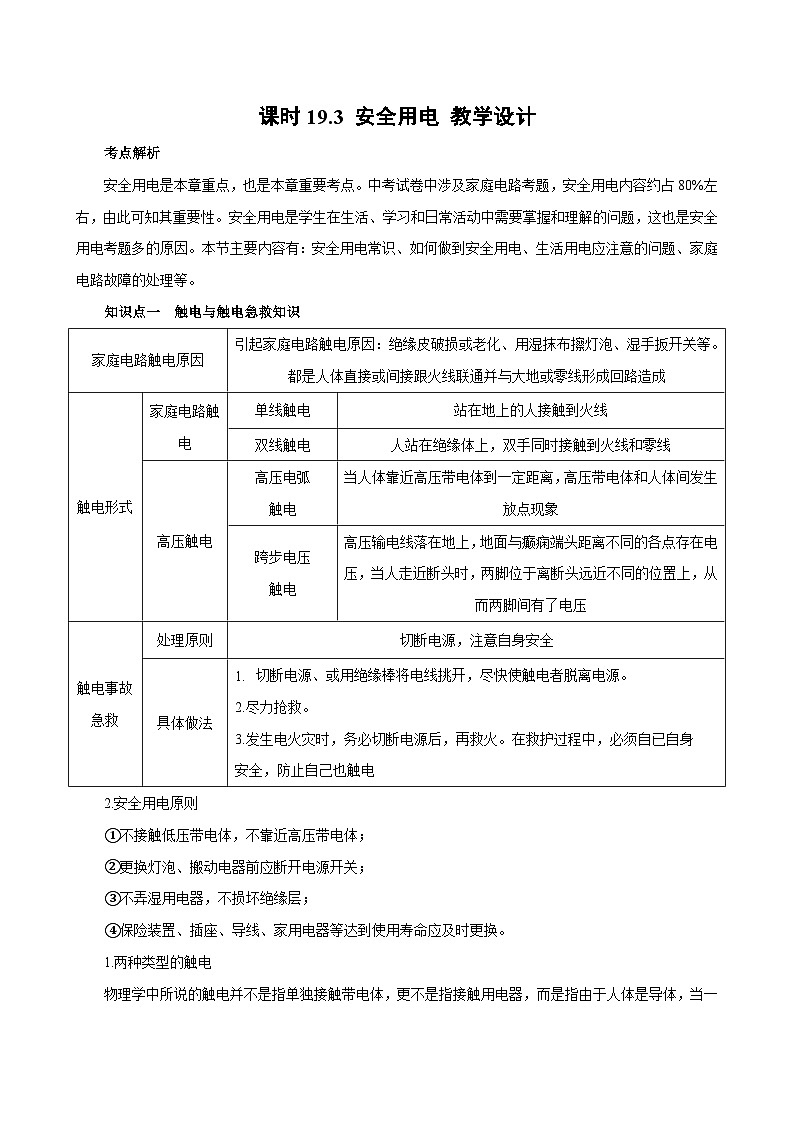

知识点一 触电与触电急救知识
2.安全用电原则
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
1.两种类型的触电

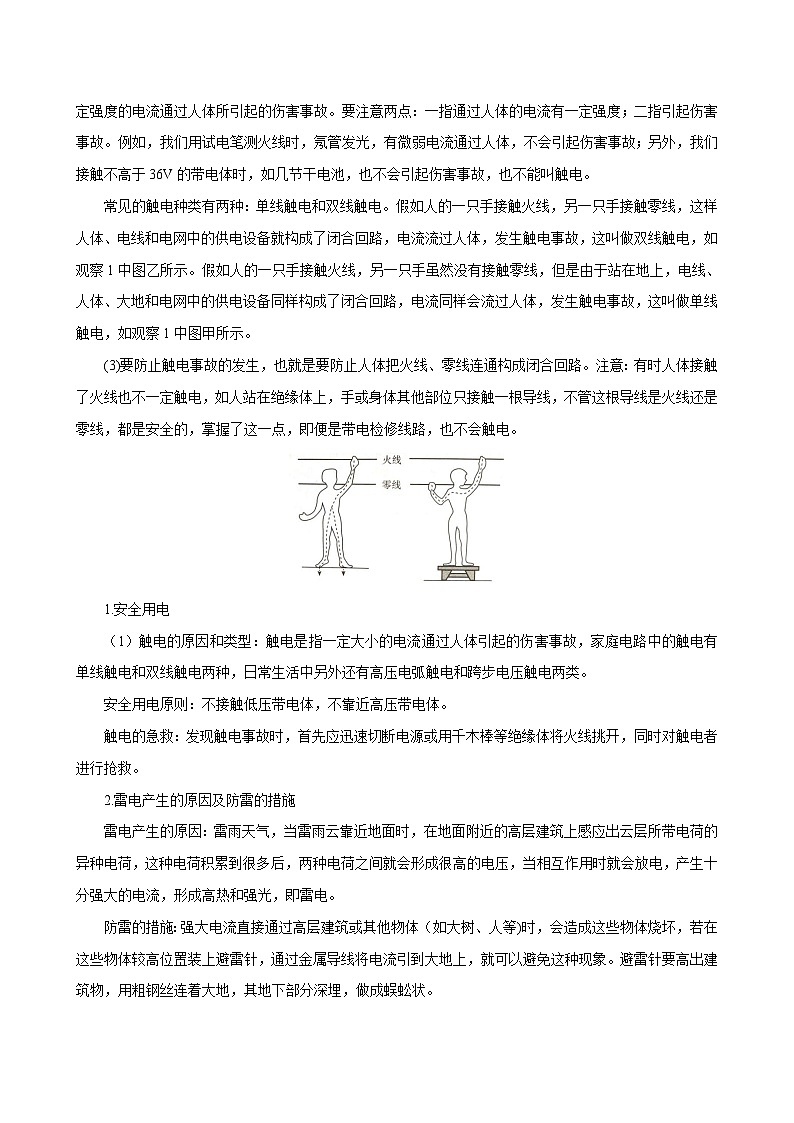

物理学中所说的触电并不是指单独接触带电体，更不是指接触用电器，而是指由于人体是导体，当一定强度的电流通过人体所引起的伤害事故。要注意两点：一指通过人体的电流有一定强度；二指引起伤害事故。例如，我们用试电笔测火线时，氖管发光，有微弱电流通过人体，不会引起伤害事故；另外，我们接触不高于36V的带电体时，如几节干电池，也不会引起伤害事故，也不能叫触电。
常见的触电种类有两种：单线触电和双线触电。假如人的一只手接触火线，另一只手接触零线，这样人体、电线和电网中的供电设备就构成了闭合回路，电流流过人体，发生触电事故，这叫做双线触电，如观察1中图乙所示。假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，电线、人体、大地和电网中的供电设备同样构成了闭合回路，电流同样会流过人体，发生触电事故，这叫做单线触电，如观察1中图甲所示。
(3)要防止触电事故的发生，也就是要防止人体把火线、零线连通构成闭合回路。注意：有时人体接触了火线也不一定触电，如人站在绝缘体上，手或身体其他部位只接触一根导线，不管这根导线是火线还是零线，都是安全的，掌握了这一点，即便是带电检修线路，也不会触电。
1.安全用电
（1）触电的原因和类型：触电是指一定大小的电流通过人体引起的伤害事故，家庭电路中的触电有单线触电和双线触电两种，日常生活中另外还有高压电弧触电和跨步电压触电两类。
安全用电原则：不接触低压带电体，不靠近高压带电体。
触电的急救：发现触电事故时，首先应迅速切断电源或用千木棒等绝缘体将火线挑开，同时对触电者进行抢救。
2.雷电产生的原因及防雷的措施
雷电产生的原因：雷雨天气，当雷雨云靠近地面时，在地面附近的高层建筑上感应出云层所带电荷的异种电荷，这种电荷积累到很多后，两种电荷之间就会形成很高的电压，当相互作用时就会放电，产生十分强大的电流，形成高热和强光，即雷电。
防雷的措施：强大电流直接通过高层建筑或其他物体（如大树、人等)时，会造成这些物体烧坏，若在这些物体较高位置装上避雷针，通过金属导线将电流引到大地上，就可以避免这种现象。避雷针要高出建筑物，用粗钢丝连着大地，其地下部分深埋，做成蜈蚣状。

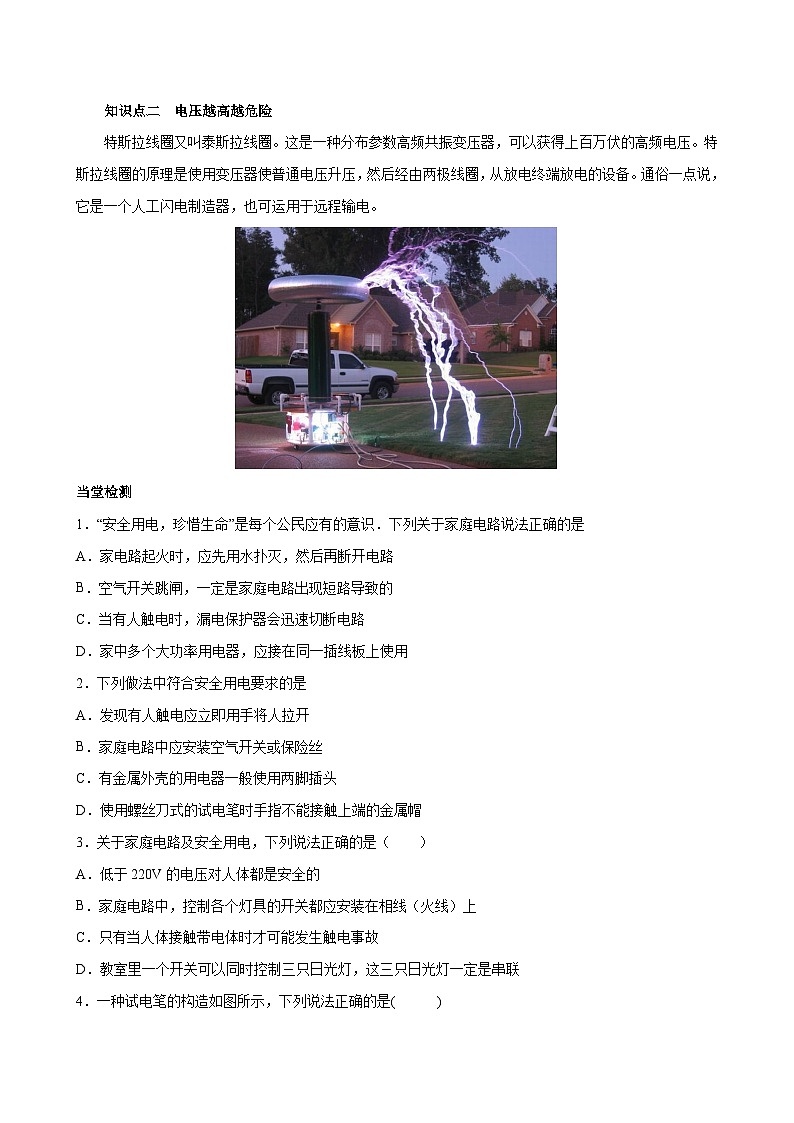

知识点二 电压越高越危险
特斯拉线圈又叫泰斯拉线圈。这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。通俗一点说，它是一个人工闪电制造器，也可运用于远程输电。
当堂检测
1．“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
2．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
3．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
4．一种试电笔的构造如图所示，下列说法正确的是( )
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
5．关于安全用电，下列说法正确的是（ ）
A．用湿布擦工作中的用电器
B．维修家用电器前要切断电源
C．发现有人触电时，立即用手把人拉开
D．在户外遇到需雨天气时，躲在树下最安全
6．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
7．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
8．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ）
A．甲、乙都会触电B．甲、丙都会触电
C．乙、丁都会触电D．丙、丁都会触电
二、填空题
9．常见触电事故类型：
（1）双线触电：__________；
（2）单线触电：_________；
（3）高压电弧触电：高压带电体周围空气会被高压电电离由_______变为导体，在带电体周围形成强大的电场，人靠近时，就容易产生电弧触电；
（4）跨步电压触电：高压线落地，当人经过该区域时，两脚之间存在相当高的____________人体就有电流经过。
10．安全用电原则：
（1）不接触低压带电体，不__________高压带电体；
（2）更换灯泡、搬动电器前应__________电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、家用电器等达到使用寿命要及时__________。
参考答案
1．C
【解析】A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C. 漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾．故D错误．故选C.
点睛：1.水是导体，电路起火时不能用水灭火，否则会发生触电事故；2. 电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；3. 当有人触电时，漏电保护器会迅速切断电；4. 家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾．
2．B
【解析】A． 发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故A不符合题意；
B． 为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B符合题意；
C． 家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，有金属外壳的用电器一般使用三脚插头；故C不符合题意；
D． 使用试电笔时，手一定要接触笔尾金属体，故D不符合题意．
3．B
【解析】A．只有不高于36V的电压，对人体才是安全的，故A错误；
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；
C．人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误。
4．D
【解析】使用试电笔时手不能接触笔尖，否则会发生触电，故A错；使用试电笔时手一定要接触笔卡，氖管才会发光，故B错；试电笔中的电阻不能用铁丝代替，否则会有较大的电流通过人体，发生触电，故C错；当氖管发光时有微弱电流通过人体，故D正确；应选D．
5．B
【解析】A．湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电，故A错误；
B．检查维修家用电器时，应将电源断开，以免触电，故B正确；
C．发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C错误；
D．突出于地面的物体更容易受到雷击，所以雷雨天，人如果在大树下避雨，可能造成雷击，故D错误．
6．C
【解析】A、电能表是测量电功的仪表，不能直接读取应交的电费，A错误．
B、空气开关在电路中起到防止线路短路或超负荷的作用，与保险丝相同，不同的是保险丝是靠电流的热效应工作，空气开关是利用电流的磁效应，故B错误．
C、三线插座正中间的插孔接地线，和三角插头的最长那只脚相接，确保带电体金属外壳接地，防止漏电事故，C正确为答案．
D、漏电保护器在漏电时会跳闸，切断电路起到保护作用，故D错误．
7．C
【解析】A．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；
B．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；
C．家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；
D．不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确。
故选C。
8．D
【解析】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电．综上所述，甲、乙都不会触电，丙、丁都会触电．故选D．
9．人体同时接触火线和零线 站地上单手接触火线 绝缘体 电压
【解析】(1)[1]双线触电指的是，人体同时接触了火线和零线，电流从火线经过人体流回零线。
(2)[2]单线触电指的是，人体接触了火线和大地，电流从火线经过人体流向大地。
(3)[3]空气是绝缘体，高压带电体周围的空气被高压电电流变成了导体，人若靠近就会产生电弧触电。
(4)[4]跨步电压触电，电流从一只脚流入，经过人体从另一只脚流入大地。
10．靠近 断开 更换
【解析】(1)[1]不接触低压带电体，不靠近高压带电体。
(2)[2]更换灯泡、搬动电器前应断开电源开关。
(4)[3]保险装置、插座、家用电器等达到使用寿命要及时更换。
家庭电路触电原因
引起家庭电路触电原因：绝缘皮破损或老化、用湿抹布擦灯泡、湿手扳开关等。都是人体直接或间接跟火线联通并与大地或零线形成回路造成
触电形式
家庭电路触电
单线触电
站在地上的人接触到火线
双线触电
人站在绝缘体上，双手同时接触到火线和零线
高压触电
高压电弧
触电
当人体靠近高压带电体到一定距离，高压带电体和人体间发生放点现象
跨步电压
触电
高压输电线落在地上，地面与癫痫端头距离不同的各点存在电压，当人走近断头时，两脚位于离断头远近不同的位置上，从而两脚间有了电压
触电事故急救
处理原则
切断电源，注意自身安全
具体做法
切断电源、或用绝缘棒将电线挑开，尽快使触电者脱离电源。
2.尽力抢救。
3.发生电火灾时，务必切断电源后，再救火。在救护过程中，必须自已自身
安全，防止自己也触电
