2025年辽宁省鞍山市海城市协作体中考三模物理试题（附答案解析）

这是一份2025年辽宁省鞍山市海城市协作体中考三模物理试题（附答案解析），共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．以下相关物理量的估测最符合实际的是（ ）
A．家用台灯的工作电流约为1A
B．家用空调的额定功率约为100W
C．体育测试用的实心球质量约为2kg
D．一页A4纸的厚度约为9mm
2．在年央视春节联欢晚会上，中国与秘鲁两国的歌手和演奏家共同演绎了歌曲山鹰和兰花花。下列关于声音的说法正确的是（ ）
A．歌声只能在空气中传播B．优美的乐音一定不属于噪声
C．歌曲的高音部分指响度大D．歌手演唱的歌声是由声带振动产生的
3．《淮南子·俶真训》记载：“今夫冶工之铸器，金踊跃于炉中”。金属在炉中从固态变为液态的过程是（ ）
A．汽化B．液化C．熔化D．凝固
4．如图所示电路，电源电压恒定，R为滑动变阻器，忽略灯泡的阻值受温度的影响，当向右移动滑动变阻器滑片时（ ）
A．V的示数变大B．的示数不变
C．V与A2示数的比值变大D．电路消耗的总功率增大
5．如图所示，小明用滑轮组将重为400N的货物匀速提升了2m，小明对绳子的拉力为250N，不计绳重及滑轮上的摩擦。下列说法正确的是（ ）
A．动滑轮的重力为50NB．滑轮组做的有用功为500J
C．滑轮组做的总功为500JD．滑轮组的机械效率为80%
6．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
二、多选题
7．如图所示，一个密封的圆台状容器，内装一定质量的水，放在水平桌面上，现把它倒置过来，则（ ）
A．容器对桌面的压强减小
B．容器对桌面的压力不变
C．水对容器底的压强增大
D．水对容器底的压力减小

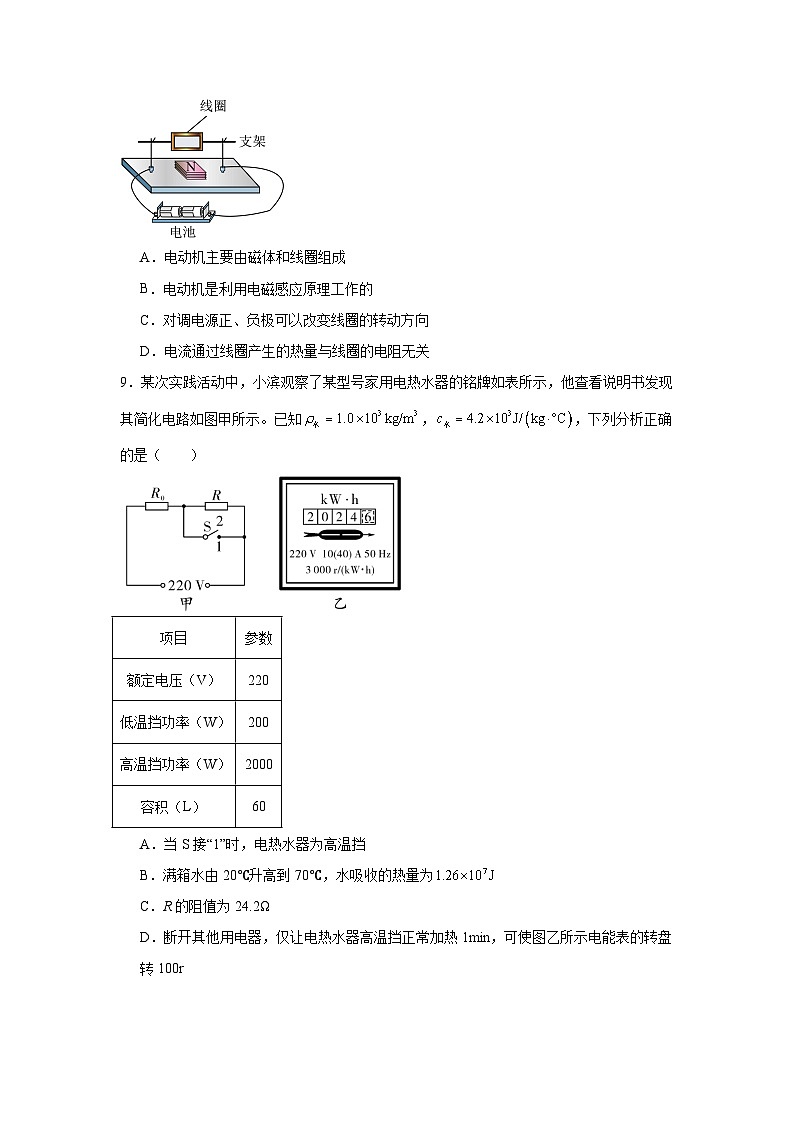

8．如图所示，兴趣小组制作了一个电动机，给线圈通电后，轻轻一推，线圈就会持续转动。下列关于电动机的说法正确的有（ ）
A．电动机主要由磁体和线圈组成
B．电动机是利用电磁感应原理工作的
C．对调电源正、负极可以改变线圈的转动方向
D．电流通过线圈产生的热量与线圈的电阻无关
9．某次实践活动中，小滨观察了某型号家用电热水器的铭牌如表所示，他查看说明书发现其简化电路如图甲所示。已知，，下列分析正确的是（ ）
A．当S接“1”时，电热水器为高温挡
B．满箱水由20℃升高到70℃，水吸收的热量为
C．R的阻值为24.2Ω
D．断开其他用电器，仅让电热水器高温挡正常加热1min，可使图乙所示电能表的转盘转100r
三、填空题
10．使用停表读数时，甲图中停表示数为 s。木块的长度为 cm。
11．阳春三月，果园里雪白的梨花美不胜收，空气中弥漫着梨花的香气，这是 现象；随着气温的升高，闻到的花香会更 （选填“浓郁”或“清淡”）。
12．遥控器是利用 实现对用电器的控制，用电器工作需要消耗电能，电能属于 （选填“一次”或“二次”）能源。
13．如图所示，是小明在岸上看到水中鱼的光路（光的传播方向未标出）。A点为小明的眼睛，S和S′分别为水中的鱼和小明看到鱼的虚像。图中的折射光线是 （填“OS”或“OA”），入射角的大小为 。
14．如图所示，是一种定时音乐播放装置的原理图。“播放器”通电时会自动播放音乐。“定时开关”到达设定时间时自动断开，延时一段时间后再闭合。闭合开关S，当“定时开关”处于闭合状态时，指示灯 （选填“会”或“不会”）亮，“播放器”播放音乐时，“定时开关”是 （选填“断开”或“闭合”）的。
15．已知图中R0＝10Ω，只闭合开关S1，滑动变阻器的滑片在最左端时，电压表V1的示数为6V；如果只闭合S2，当滑动变阻器滑片向右移动，电压表V2的示数为3V时，小灯泡正常发光，电压表V1的示数为4.5V，则灯泡的额定电压为 V，额定功率为 W。
四、作图题
16．人体做下压运动锻炼，静止不动时可以看成杠杆模型，如图所示，O为支点，肌肉的拉力为动力，A为人体的重心。请在图中作出力的力臂L。
17．如图，将带有开关的五孔插座正确接入家庭电路中。

五、实验题
18．如图所示是小红探究“水沸腾前后温度变化的特点”的实验装置及实验过程。
(1)本实验需要使用温度计测量水的温度，实验室常用的温度计是利用液体 的性质来测量温度的；
(2)组装实验器材时（图甲），应按照自下而上的顺序进行，调整铁圈确定高度时是否需要先点燃酒精灯？ ；
(3)如图乙所示，小红在读取温度计示数时，她的错误之处是： ；
(4)小红改正错误后，在水温升到时，每隔记录一次水的温度，全部实验数据见下表：
小红还观察并记录了水沸腾前和沸腾时的气泡变化情况，发现水在第4分钟时沸腾了，其中丁图中的 是水沸腾时的气泡变化的情况（选填“a”或“b”）；结合实验现象，分析数据可以得出水在沸腾时温度 ；
(5)实验完同学们展开讨论，提出了如下观点，其中正确的有_____（填字母）。
A．图丙纸板上的小孔加快了水的散热，因此小孔是多余的
B．用初温较高的水做实验，可以提高水的沸点
C．若器材及操作均没有问题，得到图戊a、b不同温度变化图像原因可能是水的质量不同
D．实验中收集多组数据的目的是为了减小实验误差
19．在测量奶茶密度的实验中：
(1)实验操作如下：
①把天平放在水平台上，将游码拨至标尺左端的 处，并调节 使天平平衡；
②把奶茶倒入烧杯中一部分，用天平测出烧杯和奶茶的总质量是94.4g；
③把烧杯中的一部分奶茶倒入量筒中，如图甲所示，奶茶的体积是 ；
④用天平测出烧杯和剩余奶茶的质量，如图乙所示，奶茶密度是 ；
(2)用量筒、小试管、水、记号笔也能测出奶茶的密度，请将实验步骤补充完整。
①在量筒中倒入适量的水，将空的小试管放入量筒中使其竖直漂浮，读出量筒内水面所对的刻度；
②在试管内倒入适量的奶茶，先用记号笔在试管内奶茶表面的位置做标记，然后将试管放入量筒内的水中使其竖直漂浮，读出量筒内水面所对应的刻度；
③将试管中的奶茶倒净，干燥后， ，然后将试管放入量筒内的水中使其竖直漂浮，读出量筒内水面所对的刻度；
④奶茶密度的表达式为 。（已知水的密度为）
20．实验小组在探究凸透镜成像规律的实验中：
(1)组装器材时，将光源、凸透镜（f＝10.0cm）和光屏依次放在光具座上，还应调整它们中心的高度，目的是使像可以呈在 。
(2)实验时，将光源和凸透镜固定在如图1所示的刻度处，需要向 （选填“左”或“右”）适当移动光屏，直至光屏上出现清晰的实像。
(3)将光源向右移动至25cm刻度处，再次移动光屏直到在光屏上出现清晰的像，与（2）中的现象相比，光屏上所成的像将变 （选填“大”或“小”）。
(4)实验中若将透镜的下半部分用不透光的物体挡住，则光屏上烛焰的像会变 。
(5)中小学生长期看手机等电子产品、不注意用眼卫生会导致近视眼，图2中是近视眼成因的原理图的是 ；近视眼应该佩戴 （选填“凸”或“凹”）透镜来矫正。
21．小明学习了电学知识后，进行了下面的探究实验。
(1)探究“电流与电阻的关系”。选用的器材如下：电压恒为6V的电源、四个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω）滑动变阻器RA（20Ω 2A）、滑动变阻器RB（40Ω 0.3A）、滑动变阻器RC（60Ω 1A）电流表、电压表、开关、若干导线；
①小明连接了如图甲的电路图，其中有一根导线连接错误，请你在甲图中将错误的导线打“×”，并用笔画线代替导线连接成正确的电路；
②当闭合开关后，电流表和电压表均无示数，故障可能是 （填“定值电阻”或“滑动变阻器”）断路；
③排除故障后，小明将四个定值电阻依次单独接入电路，每次实验时电压表的示数均控制为2V不变，那么他应选择的滑动变阻器是 （填“RA”、“RB”或“RC”）；
④某次实验中，电流表的示数如图乙，这次实验中定值电阻的阻值是 Ω。
⑤通过多次实验，可以得出结论：在电压一定时， ；
(2)小明又选用一个灯泡，探究“电流与电压的关系”，多次实验后绘制出了如图丙的图像，你判断为曲线的理由是 。
六、计算题
22．如图所示，小明同学用滑轮组匀速提升重为物体上升，若他对绳子施加拉力F的方向始终竖直向下，此时他对水平地面的压强为，该滑轮组的机械效率为80%，他的双脚与水平地面的接触面积为，求：
（1）小明对绳子的拉力F。
（2）小明同学的重力。
23．如图甲所示，已知电源电压保持不变，电流表量程为，电压表量程为，滑动变阻器R的规格为“”，灯泡L的规格为“”，其电流与电压的关系图像如图乙。试求：
(1)灯泡正常发光时的电流；
(2)当滑片P滑到某一位置时，电压表的示数为2.5V，此时电路的总功率；
(3)在电路安全情况下，调节滑片P，当灯泡的电功率最小时，灯泡L的阻值。
七、填空题
24．不再为堵车而烦恼，飞行汽车带你飞越拥堵。近日，在以“智能为先，探索无限”为主题的汽车科技日中，充电5分钟续航200公里—首款飞行汽车来了，如图。具体参数见下表。（g取10N/kg）
（1）利用充电桩给电动飞行汽车的电池充电时，电池相当于 （选填“电源”或“用电器”）；
（2）飞行汽车在匀速竖直上升阶段，车上的乘客相对于车座椅是 （选填“静止”或“运动”）的；如果该款飞行汽车空载悬停在空中，这时飞行汽车获得的升力大小为 N；
（3）飞行汽车利用超声波传感器来判断离地高度，若某测距传感器的阻值R1与离地高度h的关系图乙所示，图丙是测距电路（电源电压不变），要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则此高度表应该选用 （选填“电流表”或“电压表”），应安装在图丙中 （选填“1”“2”或“3”）位置；
（4）某次飞行测试中，飞行汽车搭载着160kg的假人，从水平地面竖直向上匀速飞行，达到该款飞行汽车的最大飞行高度时，刚好使用了4%的电量，则飞行汽车的电动机效率是 。（除电动机工作外，不考虑飞行汽车上其他用电器的用电损耗）
项目
参数
额定电压（V）
220
低温挡功率（W）
200
高温挡功率（W）
2000
容积（L）
60
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
97
97
97
97
品牌
XXX牌
参数
车身材料
空载质量
最大载重
载客人数
电池容量
最高续航
飞行高度
最大时速
碳纤维
560kg
200kg
2人
80kW·h
35分钟
1000m
130km/h
《2025年辽宁省鞍山市海城市协作体中考三模物理试题》参考答案
1．C
【详解】A．家用台灯的功率一般在20W左右，其工作电流
远小于1A，故A不符合题意；
B．家用空调属于大功率用电器，额定功率通常在1000W以上，而不是约100W，故B不符合题意；
C．体育测试用的实心球质量约为2kg=2000g，符合实际情况，故C符合题意；
D．一页 A4 纸的厚度非常薄，约为0.1mm，远小于9mm，故D不符合题意。
故选C。
2．D
【详解】A． 声音在气体、液体和固体中都能传播，故A错误；
B．优美的乐音若影响人们的正常工作和休息，也属于噪声，故B错误；
C． 歌曲的高音部分是指音调高，故C错误；
D．声音是由物体振动产生的，歌手发出的声音是由声带振动产生的，故D正确。
故选D。
3．C
【详解】我们要明确题目中描述的物理现象：“金属在炉中从固态变为液态的过程，属于熔化”。
A．汽化：这是物质从液态变为气态的过程，故A不符合题意。
B．液化：这是物质从气态变为液态的过程，故B不符合题意。
C．熔化：这是物质从固态变为液态的过程，故C符合题意。
D．凝固：这是物质从液态变为固态的过程，故D不符合题意。
故选C。
4．C
【详解】A．变阻器与灯泡并联，电流表测变阻器的电流，电流表测干路的电流，电压表测电源的电压，当向右移动滑动变阻器的滑片时，电压表示数不变，故A不符合题意；
B．当向右移动滑动变阻器的滑片时，变阻器连入电路的电阻变大，由欧姆定律，电流表的示数变小。电流表测干路的电流，电流表的示数也变小，故B不符合题意；
C．电压表示数不变，电流表示数变小，故与示数的比值变大，故C符合题意；
D．根据，因电源电压不变，电路的电流变小，故电路消耗的总功率减小，故D不符合题意。
故选 C。
5．D
【详解】A．由图可知n=2，不计绳重及滑轮上的摩擦，根据，所以动滑轮的重力为
故A错误；
B．滑轮组做的有用功为
故B错误；
C．绳子自由端移动的距离为
滑轮组做的总功为
故C错误；
D．滑轮组的机械效率为
故D正确。
故选D。
6．B
【详解】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；
D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．
7．BCD
【详解】AB．设如图放置时的底面积为S大，倒置过来后的底面积为S小，倒置前后容器对桌面的压力等于总重力，重力不变，故压力不变，而与水平面的接触面积减小。根据可知，对水平桌面的压强变大。故A错误，不符合题意，B正确，符合题意；
C．因为水的体积一定，所以倒置过来后水的高度增大了，则根据液体压强公式可知，倒置过来后水对容器底的压强变大了。故C正确，符合题意；
D．第一次水对容器底的压力
即水对容器底的压力是以S大为底面积、h为高的这部分液柱所产生的压力，由图可知这部分液柱比水多，所以水对容器底的压力大于水的重力。如图：
第二次水对容器底的压力
即水对容器底的压力是以S小为底面积，h′为高的这部分液柱所产生的压力，由图可知这部分液柱比水少，所以水对容器底的压力小于水的重力。如图：
对比前后两次情况，液体对容器底部的压力将会变小，且倒置后，液面升高，据，变大，容器底部所受液体的压强变大，故D正确，符合题意。
故选BCD。
8．AC
【详解】A．电动机主要由磁体、线圈、换向器、电刷等组成，磁体和线圈是核心部分，故A正确；
B．电动机是利用通电线圈在磁场中受力转动的原理工作，电磁感应是发电机原理，故B错误；
C．对调电源正、负极，线圈中电流方向改变，磁场对电流作用力方向改变，能改变线圈转动方向，故C正确；
D．根据焦耳定律，电流通过线圈产生的热量与线圈电阻有关，故D错误。
故选AC。
9．ABD
【详解】A．由图甲可知，当S拨到2时，电热丝、R串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由可知，电路中的总功率最小，电热水器为低温挡；当S拨到1时，只有电热丝工作，电路中的总电阻最小，总功率最大，电热水器为高温挡；因此此电热水器处于“高温”挡工作时，双掷开关S应拨到1处；故A正确；
B．由可知，水的质量为
水吸收的热量为
故B正确；
C．根据由，结合表格中的数据，高温挡是独立工作，则电热丝的阻值为
低温挡是和R串联，则电热丝的阻值为
根据串联电路的特点，电阻R的阻值为
故C错误；
D．断开其他用电器，仅让电热水器高温挡正常加热1min，由可知，电热水器消耗的电能
由图乙中电能表的参数知，电能表的转数
故D正确。
故选ABD。
10． 337.5 2.90
【详解】[1]图中小圆盘在5min和6min之间，并超过了5和6的中间刻度，因此，小圆盘读5min，大圆盘分度值为0.1s，读37.5s，所以图乙读数为5min37.5s，即5×60s+37.5s=337.5s。
[2]图中每一大格1cm，每一小格1mm，刻度尺分度值为1mm，读数时要估读到分度值的下一位，木块的长度为2.90cm。
11． 扩散 浓郁
【详解】[1][2]阳春三月，果园里雪白的梨花美不胜收，空气中弥漫着梨花的香气，这是花香分子运动的结果，属于扩散现象，扩散现象说明分子在不停地做无规则运动；温度越高，分子的热运动越剧烈，故随气温的升高这种运动会加剧，闻到的花香会更浓郁。
12． 红外线 二次
【详解】[1]遥控器前端的发光二极管，能发出不同的红外线来实现对电器的控制。
[2]可以从自然界直接获取的能源叫一次能源，不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源，因此电能属于二次能源。
13． OA 30°
【详解】[1][2]观察水中鱼时，鱼反射的光线斜射入空气中时，发生折射，折射角大于入射角，折射光线远离法线，折射光线进入人的眼睛，所以OA为折射光线；由图可知：
入射光线与水面之间的夹角为120°，则入射角为
120°-90°=30°
14． 会 断开
【详解】[1]闭合开关S，当“定时开关”处于闭合状态时，电流从正极出来经开关、指示灯、定时开关回到负极，指示灯会亮。
[2]“播放器”播放音乐时，“定时开关”是断开的，使“播放器”连入电路中；若“定时开关”闭合，“播放器”被短路，不能工作。
15． 1.5 0.45
【解析】【小题1】[1]只闭合开关S１，滑动变阻器的滑片在最左端时，电路为R０的简单电路，电压表V１测电源两端的电压，则电源的电压U = 6V
只闭合S２时，R０、R、灯泡L串联，电压表V１测R０和R两端的电压之和，电压表V２测R和L两端的电压之和。 因串联电路中总电压等于各分电压之和，所以，此时R０两端的电压U０=U - UV2=6V - 3V = 3V
所以通过R0的电流
串联电路中电流处处相等，此时电路中的电流I=I0=0.3A
R两端的电压：UR=UV1-U0=4.5V - 3V = 1.5V
因为灯泡正常发光，所以此时灯泡两端的电压为额定电压，即UL=UV2-UR=3V - 1.5V = 1.5V
[2]灯泡的额定功率PL=ULI = 1.5V×0.3A = 0.45W
16．
【详解】延长的作用线，然后从支点O向的作用线作垂线，并标出力臂，如图所示：
17．
【详解】由图可知，上面的导线安装有保险丝，是火线，下面的导线是零线。插座的右孔与开关串联接到火线，左孔接零线，如图所示：

18．(1)热胀冷缩
(2)是
(3)视线未与温度计液柱的液面相平
(4) a 保持不变
(5)C
【详解】（1）实验中温度计的玻璃泡中液体吸收或放出热量，液体会膨胀或收缩，所以实验室常用的温度计是利用液体热胀冷缩的性质来测量温度的。
（2）实验中，要用酒精灯的外焰加热，组装实验器材时，为了调节使用酒精灯的外焰加热，需要点燃酒精灯。
（3）为了读数正确，温度计读数时，视线应与温度计液面相平，所以图乙中错误之处是视线未与温度计液柱的液面相平。
（4）[1]水沸腾时，水不断汽化成水蒸气进入气泡中，所以气泡上升过程中逐渐变大，故丁图中的a是水沸腾时的气泡变化的情况。
[2]由表中数据可知，水沸腾时，温度达到沸点后，继续吸热，水温不再升高，所以可以得出水在沸腾时温度保持不变。
（5）A．图丙中纸板上的小孔使烧杯内外气压相同，避免烧杯内气压大于外界大气压，故A错误；
B．用初温较高的水做实验，可以缩短实验时间，由于水的沸点与水的初温无关，所以不能提高水的沸点，故B错误；
C．由图戊a、b可知，水的沸点相同，水加热到沸腾的时间不同，若器材及操作均没有问题，则图戊a、b不同温度变化图像原因可能是水的质量不同，故C正确；
D．本实验探究水沸腾的规律，所以实验中收集多组数据的目的是为了得到普遍规律，故D错误。
故选C。
19．(1) 零刻度线 平衡螺母 60
(2) 将水倒入试管中至标记处
【详解】（1）[1][2]根据托盘天平的使用要求，使用天平时，要先将天平放在水平台上，将游码拨至标尺左端的零刻度线处，并调节两端的平衡螺母使天平平衡。
[3]如图甲所示，量筒分度值为，示数为，则奶茶的体积为
[4]如图乙所示，横梁标尺分度值为0.2g，则烧杯和剩余奶茶的质量为
则量筒中奶茶质量为
则奶茶密度
（2）[1]③步骤中，将试管中的奶茶倒净，干燥后，将水倒入试管中至标记处，这样可以使得试管中水的体积等于奶茶的体积。
[2]试管始终漂浮，浮力等于重力，则②中奶茶的重力为
同理，③中试管中水的重力为
则奶茶的体积为
则奶茶密度
20．(1)光屏中央
(2)左
(3)大
(4)暗
(5) ② 凹
【详解】（1）为了使像成在光屏中央，便于观察，应调整烛焰、凸透镜和光屏三者的中心大致在同一高度。
（2）凸透镜固定在光具座零刻度线上，将光源移至40cm刻度处，此时物距，成倒立缩小的实像，此时像距，所以需向左适当移动光屏，直至光屏上出现清晰的实像。
（3）根据凸透镜的成实像时，物近像远像变大可知，将光源向右移动至25cm刻度处，物体变近，所以光屏上所成的像将变大。
（4）如果用不透光的物体挡住凸透镜的下半部分，上半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗。
（5）[1]产生近视眼的原因是晶状体太厚，折光能力太强，因此来自远处某点的光会聚在视网膜前，即图2中是近视眼成因的原理图的是②。
[2]利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，可使来自远处物体的光会聚在视网膜上，则近视眼应该佩戴凹透镜来矫正。
21．(1) 滑动变阻器 RC 10 通过导体的电流与导体的电阻成反比
(2)小灯泡的电阻随温度升高而增大
【详解】（1）[1]电流表需要串联在电路中，电压表需要并联在定值电阻两端，电流从电池的正极出发，经过开关、滑动变阻器、电流表、定值电阻后回到电池的负极，故用一根导线一端与定值电阻的右端相连，另外一端与电压表的负接线柱相连，故如图所示：
[2]当闭合开关后，电流表和电压表均无示数，说明电路中存在断路，若定值电阻断路，则电压表有示数，与题意不符，则滑动变阻器断路，电流表和电压表均无示数，满足题意，故故障可能是滑动变阻器断路。
[3]探究“电流与电阻的关系”，需要改变电阻，控制定值电阻两端的电压不变，实验时电压表的示数均控制为2V不变，滑动变阻器两端的电压为
滑动变阻器接入的阻值与定值电阻阻值之比为
滑动变阻器接入的阻值为，小明将20Ω电阻接入电路，滑动变阻器接入的阻值为，当小明将5Ω的电阻接入电路时，电路中的电流为，超过了滑动变阻器RB（40Ω，0.3A）能够允许的最大电流，故为了四个电阻都能完成实验，应该选择滑动变阻器RC。
[4]某次实验中，电流表的示数如图乙，电流表的示数为0.2A，这次实验中定值电阻的阻值是
[5]通过多次实验，电压表一定时，电流与电阻的乘积是一个定值，可以得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（2）小明又选用一个灯泡，探究“电流与电压的关系”，小灯泡的电阻随温度升高而增大，故电流与电压的图像不是一条倾斜的直线，是曲线。
22．（1）375N；（2）590N
【详解】解：（1）由图可知
小明做的有用功为
根据可得小明做的总功为
小明对绳子的拉力为
（2）此时小明对地面的压力为
力的作用是相互的，因此绳对人的拉力为375N，根据平衡力可得小明的重力为
答：（1）小明对绳子的拉力为；
（2）小明同学的重力为。
23．(1)0.3A
(2)1.125W
(3)7.5Ω
【详解】（1）由灯泡L的规格可知，额定电压为4V，额定功率为，则灯泡正常发光的电流为
（2）灯泡L和滑动变阻器串联在电路中，电压表测滑动变阻器两端电压，调节滑动变阻器的滑片P，当P移至某一位置时，电压表的示数为即滑动变阻器两端的电压，由串联电路的电压规律知，灯泡L两端的电压
由图乙可知，此时电路中的电流
由得此时电路的总功率
（3）由题意知，当电压表示数最大为3V时，灯L两端电压最小，此时灯L的功率最小；灯L两端最小电压
由图乙知，灯L的最小电流
则灯泡L的电阻
此时滑动变阻器的电阻为
小于最大值，故可以调到。
24． 用电器 静止 5600 电压表 3 62.5%
【详解】（1）[1]利用充电桩给电动飞行汽车的电池充电时，电池是消耗电能的，电池相当于用电器。
（2）[2][3]飞行汽车在匀速竖直上升阶段，车上乘客相对车座椅的位置没有发生改变，所以车上乘客相对于车座椅是静止的；飞行汽车空载时受到的重力大小
悬停时，处于平衡状态，所以受到的升力等于重力，飞行汽车获得的升力为。
（3）[4][5]由图丙可知1，3表与电阻并联，为电压表，2表与电阻串联，为电流表；根据图乙知传感器的阻值随离地高度的增加而增大，电路的总电阻也增加，根据欧姆定律可知电路的电流减小，所以高度表不可能是电流表2；根据“串联电路的分压作用，电阻大，分压多”知随高度的增加，传感器的阻值电阻增大，分压增多，电压表3的示数增大。因为电源电压不变，电压表1的示数减小，所以只有电压表3符合题意。
（4）[6]飞行汽车竖直向上匀速飞行时，竖直方向上受到的总重力
则飞行汽车克服重力做功
消耗的电能
所以飞行汽车的电动机效率
题号
1
2
3
4
5
6
7
8
9

答案
C
D
C
C
D
B
BCD
AC
ABD
