初中物理北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课前预习课件ppt

这是一份初中物理北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课前预习课件ppt，文件包含北师大版物理九年级全册145《磁场对通电导线的作用力》课件pptx、北师大版物理九年级全册145《磁场对通电导线的作用力》教案doc、北师大版物理九年级全册145《磁场对通电导线的作用力》学案doc等3份课件配套教学资源，其中PPT共32页， 欢迎下载使用。

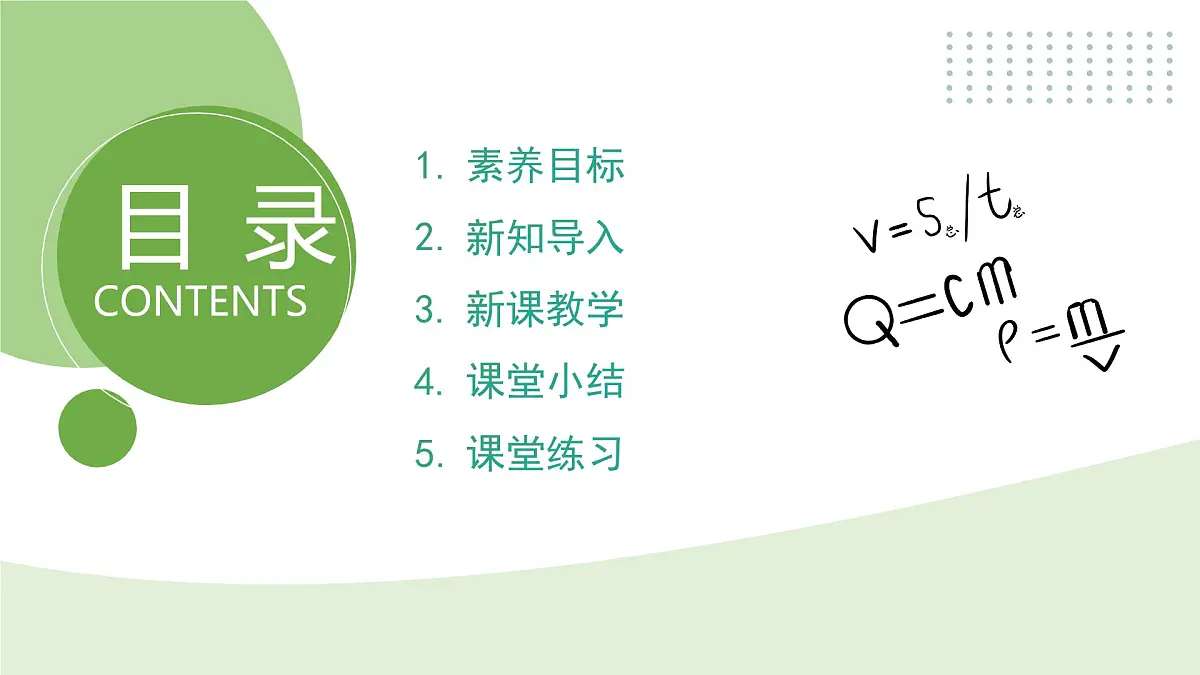

素养目标新知导入新课教学课堂小结课堂练习

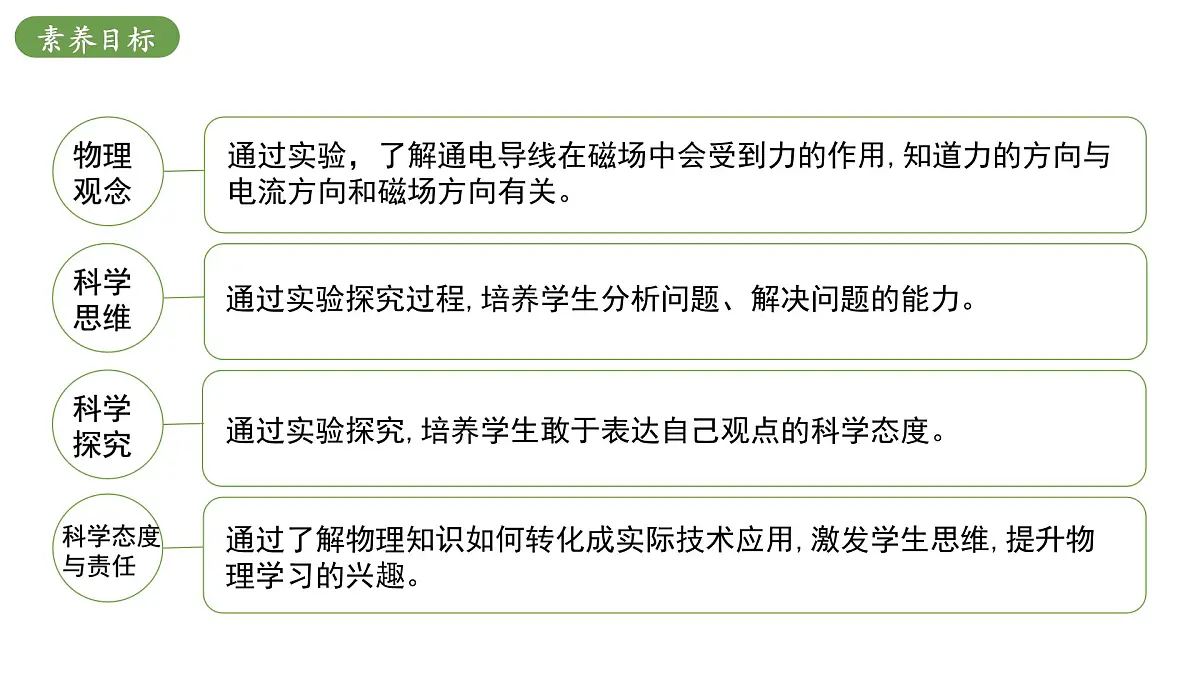

通过实验，了解通电导线在磁场中会受到力的作用,知道力的方向与电流方向和磁场方向有关。
通过实验探究过程,培养学生分析问题、解决问题的能力。
通过实验探究,培养学生敢于表达自己观点的科学态度。
通过了解物理知识如何转化成实际技术应用,激发学生思维,提升物理学习的兴趣。

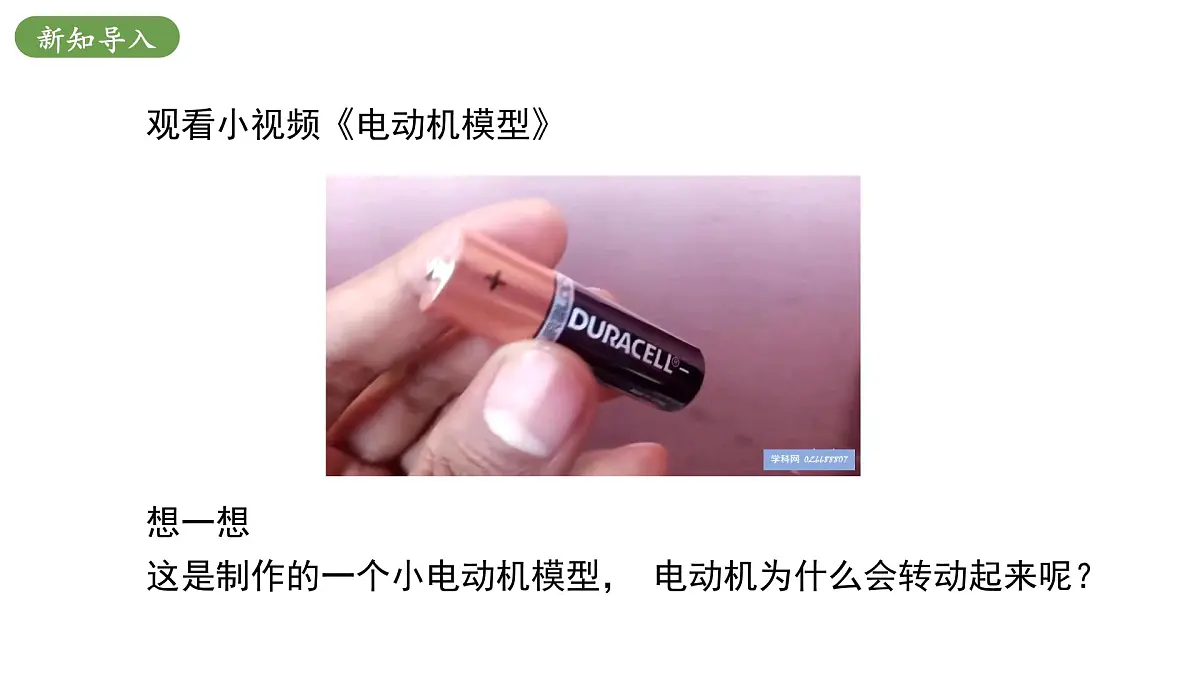

想一想这是制作的一个小电动机模型， 电动机为什么会转动起来呢？
观看小视频《电动机模型》

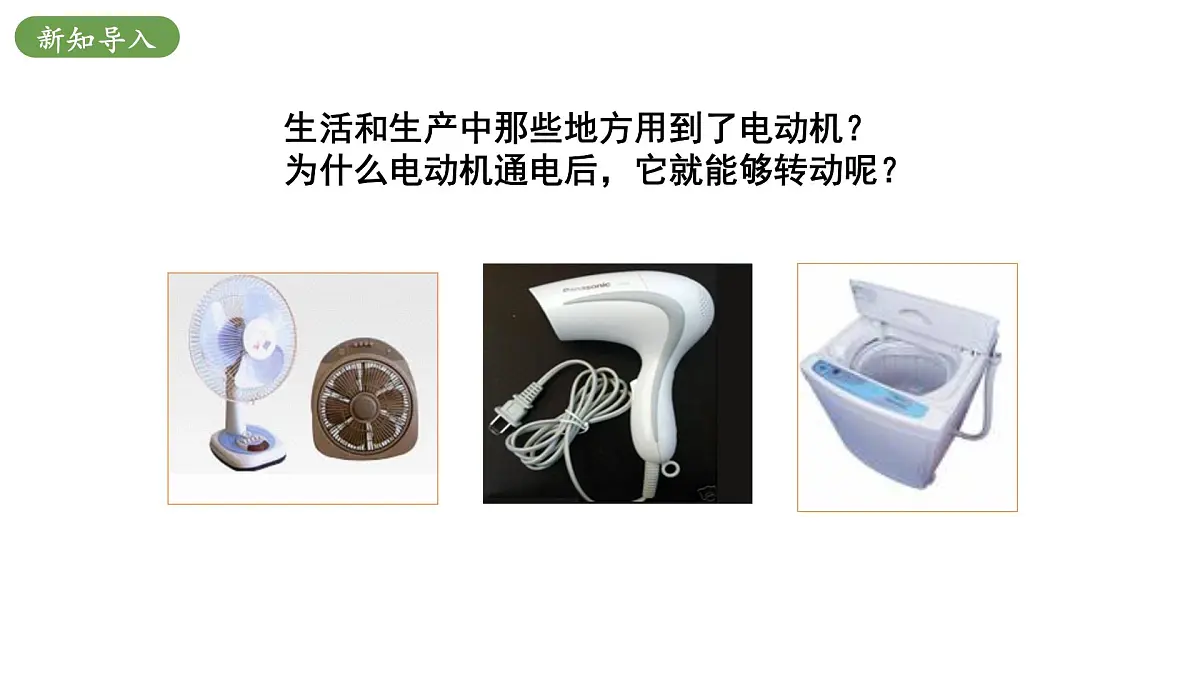

生活和生产中那些地方用到了电动机？为什么电动机通电后，它就能够转动呢？

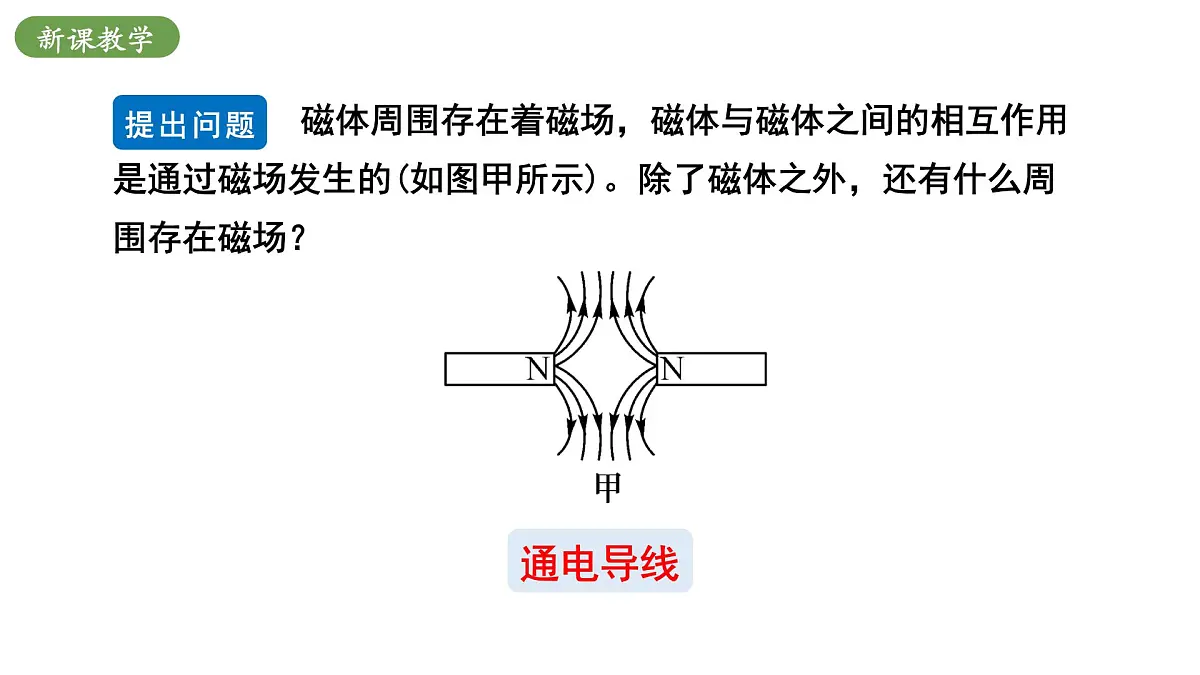

磁体周围存在着磁场，磁体与磁体之间的相互作用是通过磁场发生的(如图甲所示)。除了磁体之外，还有什么周围存在磁场？

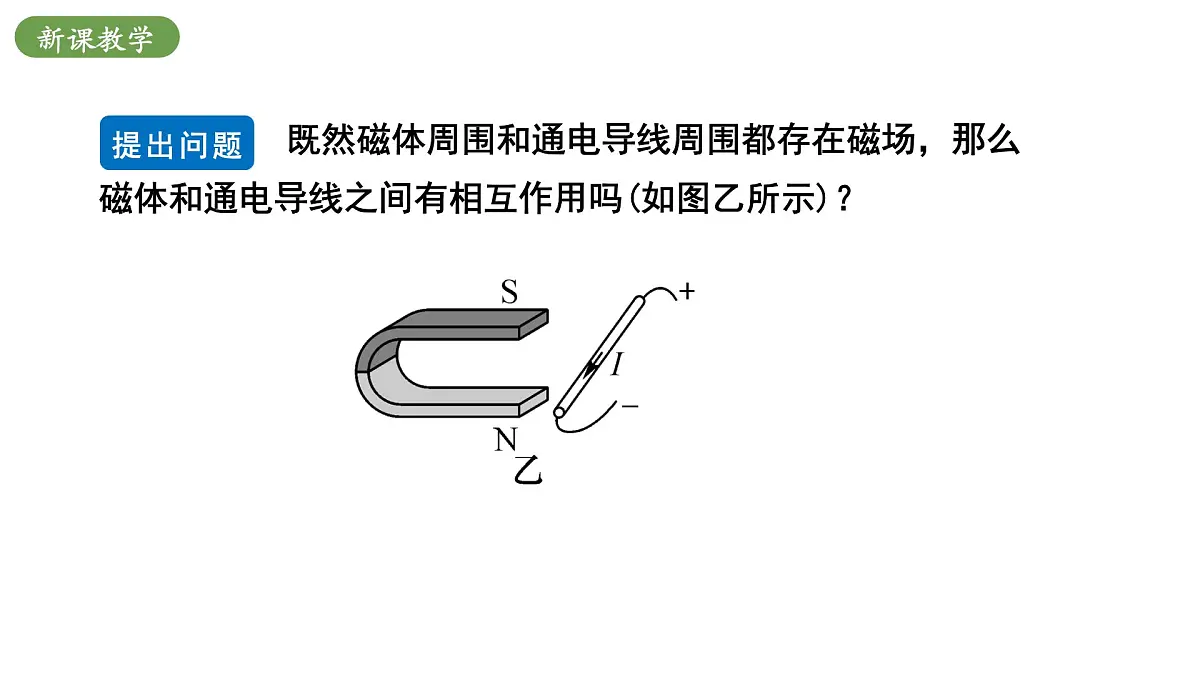

既然磁体周围和通电导线周围都存在磁场，那么磁体和通电导线之间有相互作用吗(如图乙所示)？
一、磁场对通电导线的作用

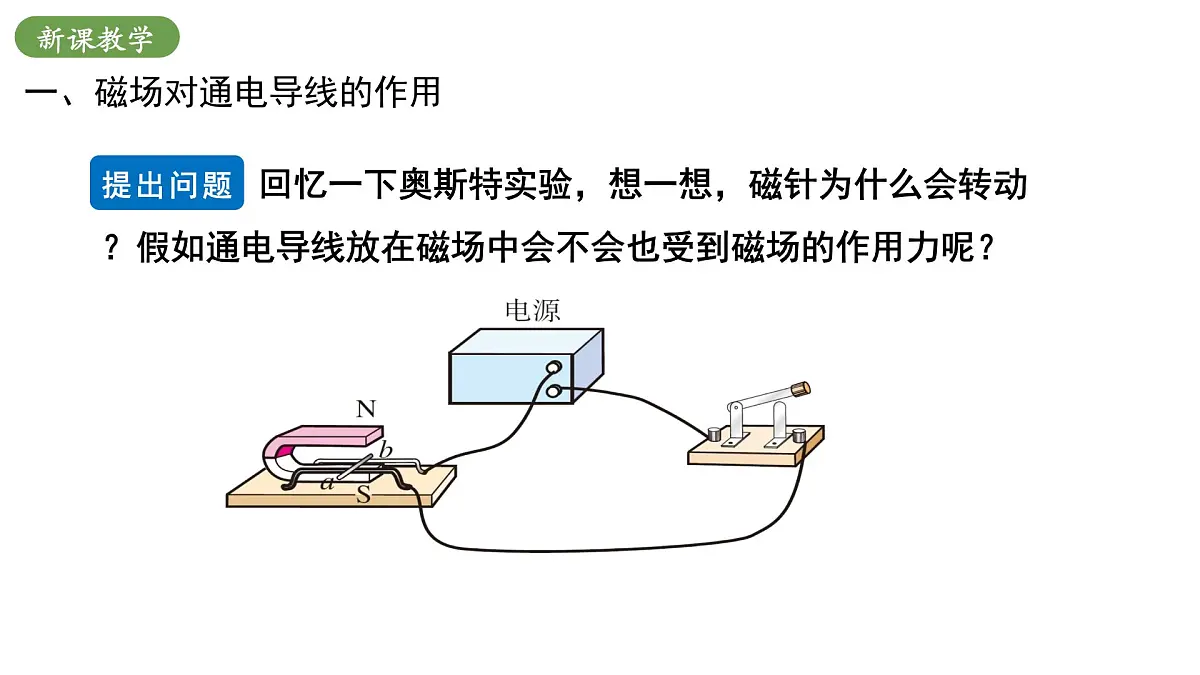

回忆一下奥斯特实验，想一想，磁针为什么会转动？假如通电导线放在磁场中会不会也受到磁场的作用力呢？
　 (1)将一根直导体放入磁场中，接通电源，让电流通过直导体，观察现象。
　 (2)把电源的正负极对调后接入电路，使通过直导体的电流方向和原来的相反，观察直导体的运动方向有何变化。
　 (3)保持直导体中的电流方向不变，把蹄形磁体上下磁极调换一下，使磁场方向与原来的相反，观察直导体的运动方向有何变化。
磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。
闭合开关，原来静止在磁场中的导体发生运动。
电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。
(1)通电导体在磁场中要受到力的作用。(2)通电导体在磁场中受到力的方向与电流的方向、磁感线的方向有关。 (3)当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得相反。
实验中的直导线运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？
通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
如果电流的方向、磁场的方向都发生改变，直导体受力的方向会怎么变化呢？
如果电流的方向、磁场的方向都发生改变，直导体受力的方向反而不变化。
图中的线圈为什么不能连续转动？能不能采取什么方法让线圈转动起来？电动机在工作过程中能量是如何转化的？
ab段电流方向由a向b，受力方向向上；cd段电流方向由c向d，受力方向向下。
这样就使得线圈abcd沿着轴线顺时针转动。
线圈与磁场（磁感线）方向垂直的位置称为平衡位置。
现象：线圈转动，在b位置摆动几下停止。
平衡位置：线圈受的力大小相等、方向相反，作用在同一个线圈上，且在同一条直线上，属于一对平衡力，线圈不能转动。（磁感线与线圈垂直）
1.构造：能够转动的线圈，也叫转子。　　 固定不动的磁体，也叫定子。
通电线圈在磁场中要受到力的作用而转动
4.换向器：通过换向器可以使线圈中电流每半周改变一次。
A、B作用：与半环接触，使电源和线圈组成闭合电路。
E、F作用：及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。
电动机的应用及优点：(1)应用：电风扇、洗衣机等多使用交流电动机。电动玩具、录音机等小型电器多使用直流电动机。(2)优点：构造简单、控制方便、体积小、效率高、功率可大可小、价格便宜、无污染。
①通电导体在磁场中受到力的作用. 电流的方向. 磁场的方向.
①原理：通电线圈在磁场中受力而转动. ②基本组成：换向器、转子、定子.③换向器作用：线圈转过平衡位置时， 自动改变线圈中电流的方向.④能量转化：把电能转化为机械能.
1．新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。如图能说明电动机工作原理的是(　　)
2.如图所示,线圈abcd位于磁场中,K与1接通时,ab段导线受磁场力F的方向向上;当K改为与2接通时,ab段导线受磁场力(　　) A.方向向下B.方向向上C.为零,因为电源反接D.为零,因为电路一定是断路
3.某实验小组组装了一个直流电动机模型,接通电源后电动机不转,用手拨动一下线圈(转子)后,线圈转子就正常转动起来,则该电动机模型开始时不转的原因可能是(　　)A.线圈内部断路B.电刷与换向器接触不良C.磁体的磁性不强,或线圈中电流不够大D.线圈正好处于平衡位置
