苏科版八年级物理上册 第三章 第一节 光的折射（学习、上课课件）

这是一份苏科版八年级物理上册 第三章 第一节 光的折射（学习、上课课件），共40页。PPT课件主要包含了光的折射现象，知识点，折射现象，分界面，反射光线，折射的特点，实验装置，实验步骤，折射角随之增大，折射角小于入射角等内容，欢迎下载使用。

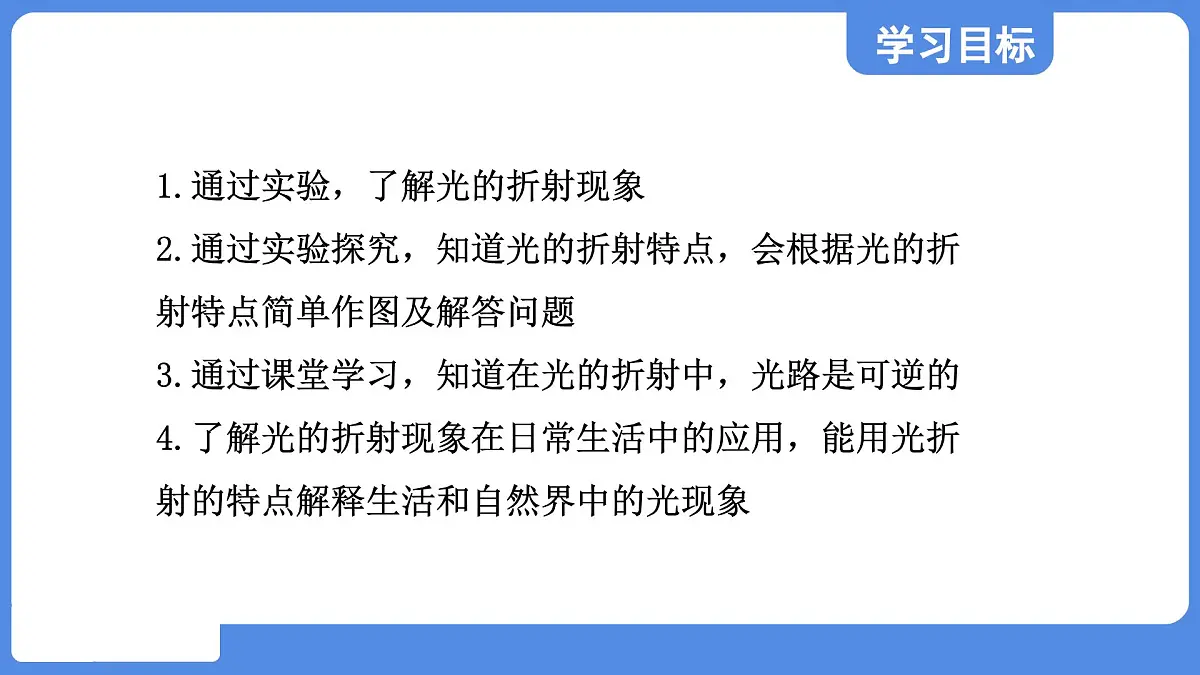

1.通过实验，了解光的折射现象2.通过实验探究，知道光的折射特点，会根据光的折射特点简单作图及解答问题3.通过课堂学习，知道在光的折射中，光路是可逆的4.了解光的折射现象在日常生活中的应用，能用光折射的特点解释生活和自然界中的光现象

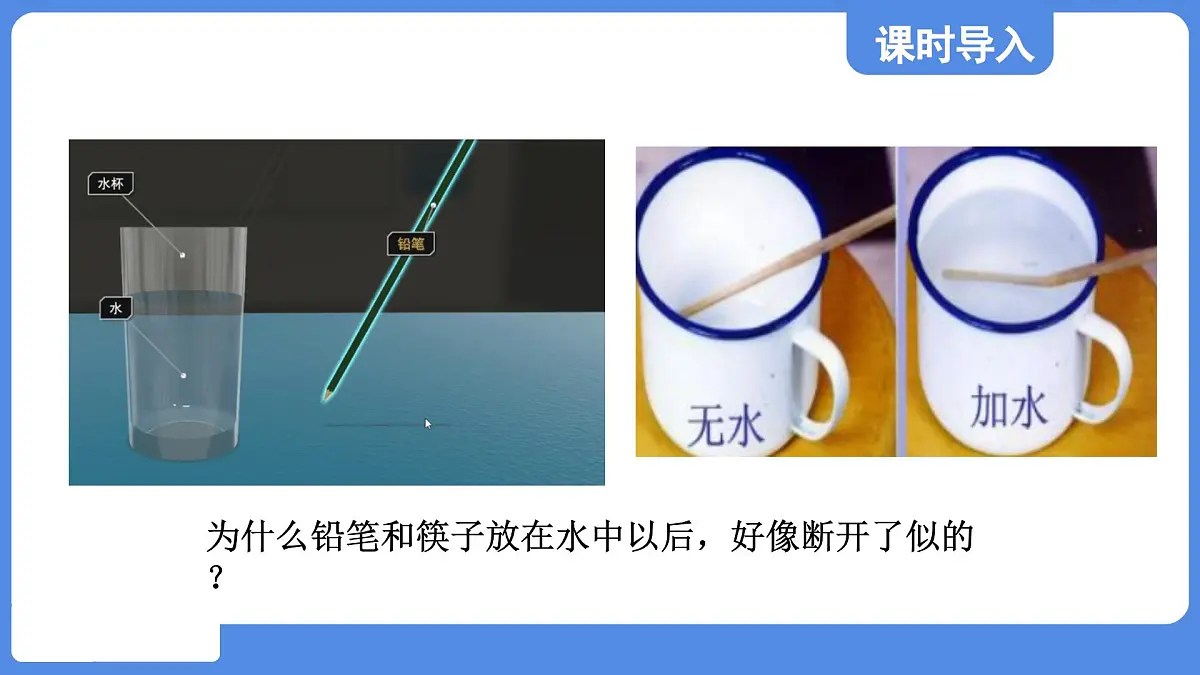

为什么铅笔和筷子放在水中以后，好像断开了似的？

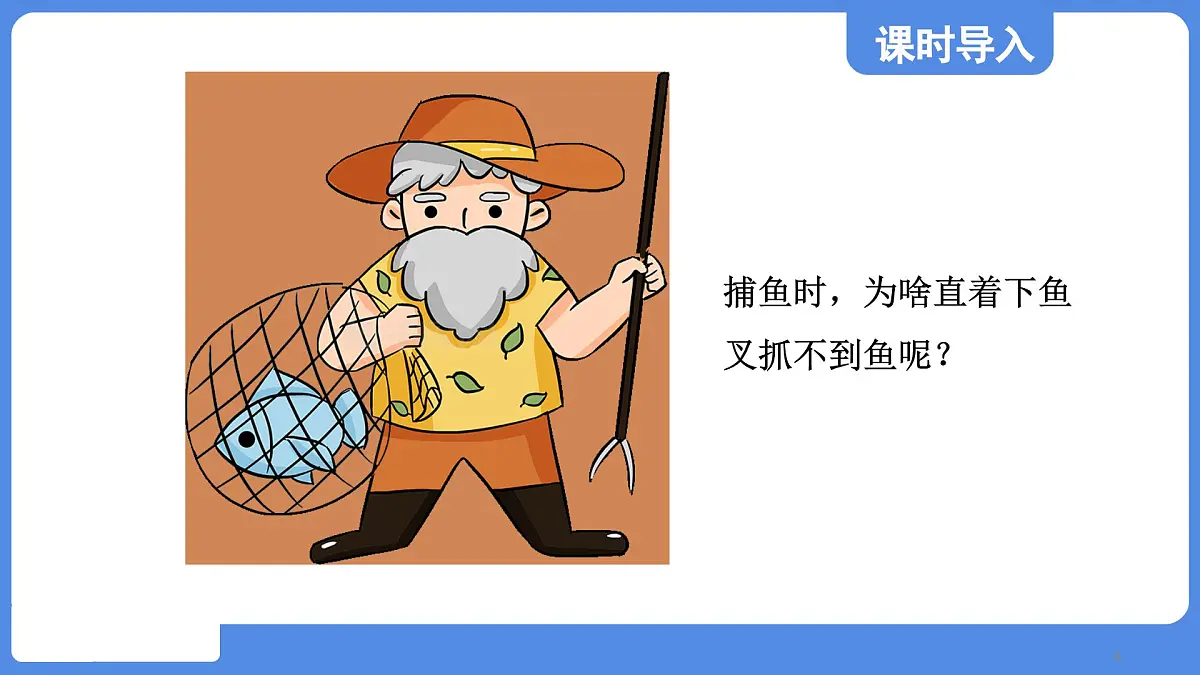

捕鱼时，为啥直着下鱼叉抓不到鱼呢？

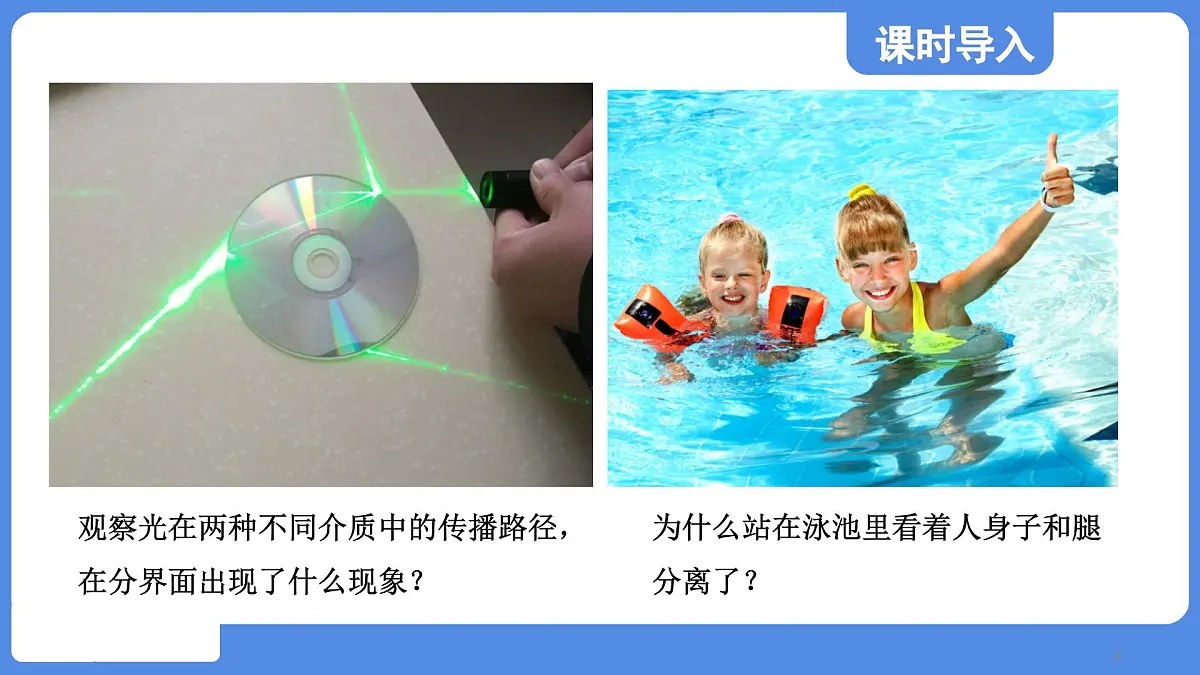

观察光在两种不同介质中的传播路径，在分界面出现了什么现象？
为什么站在泳池里看着人身子和腿分离了？

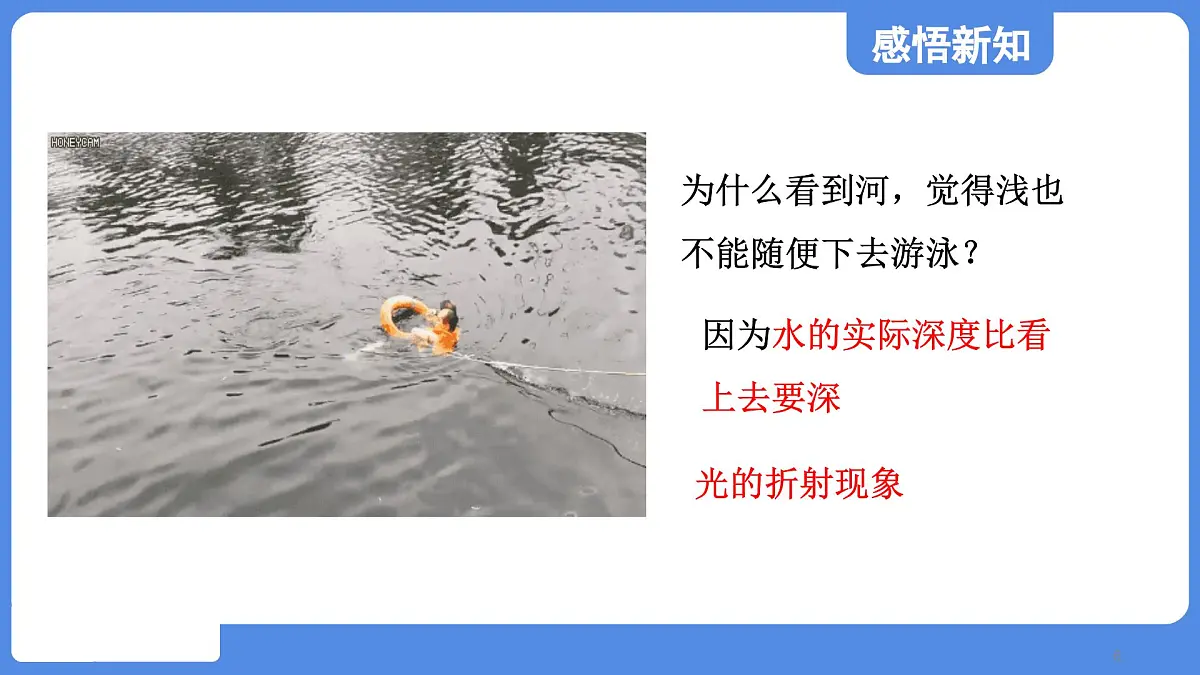

为什么看到河，觉得浅也不能随便下去游泳？
因为水的实际深度比看上去要深

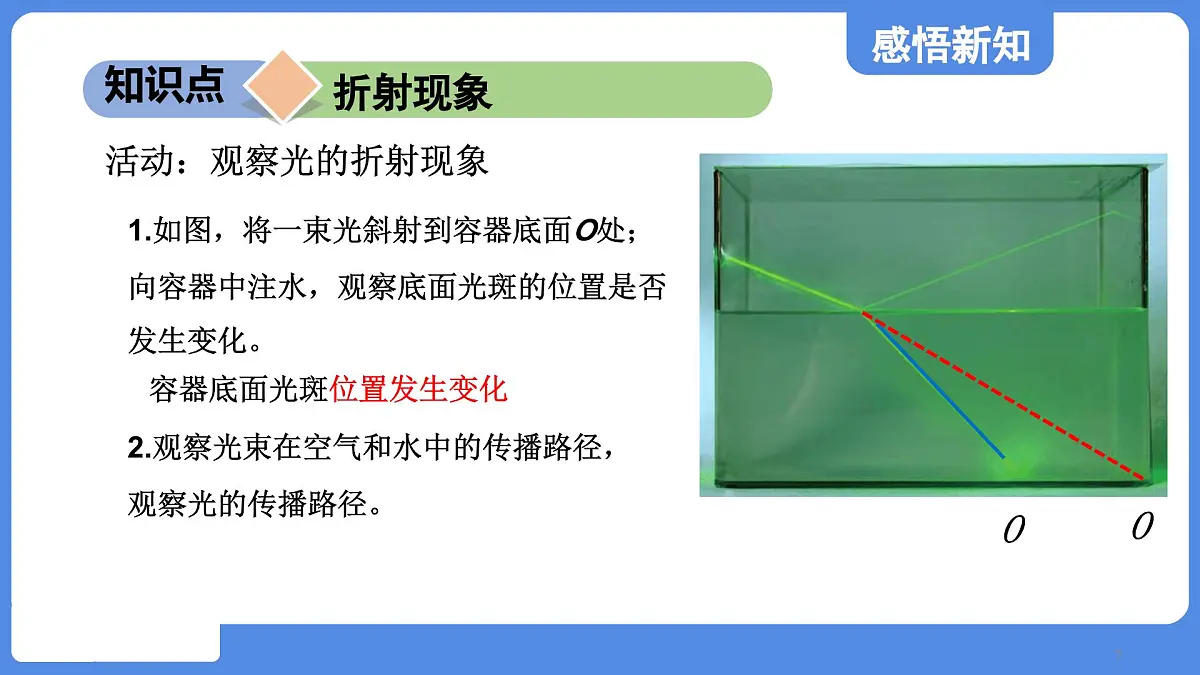

活动：观察光的折射现象
1.如图，将一束光斜射到容器底面O处；向容器中注水，观察底面光斑的位置是否发生变化。
容器底面光斑位置发生变化
2.观察光束在空气和水中的传播路径，观察光的传播路径。

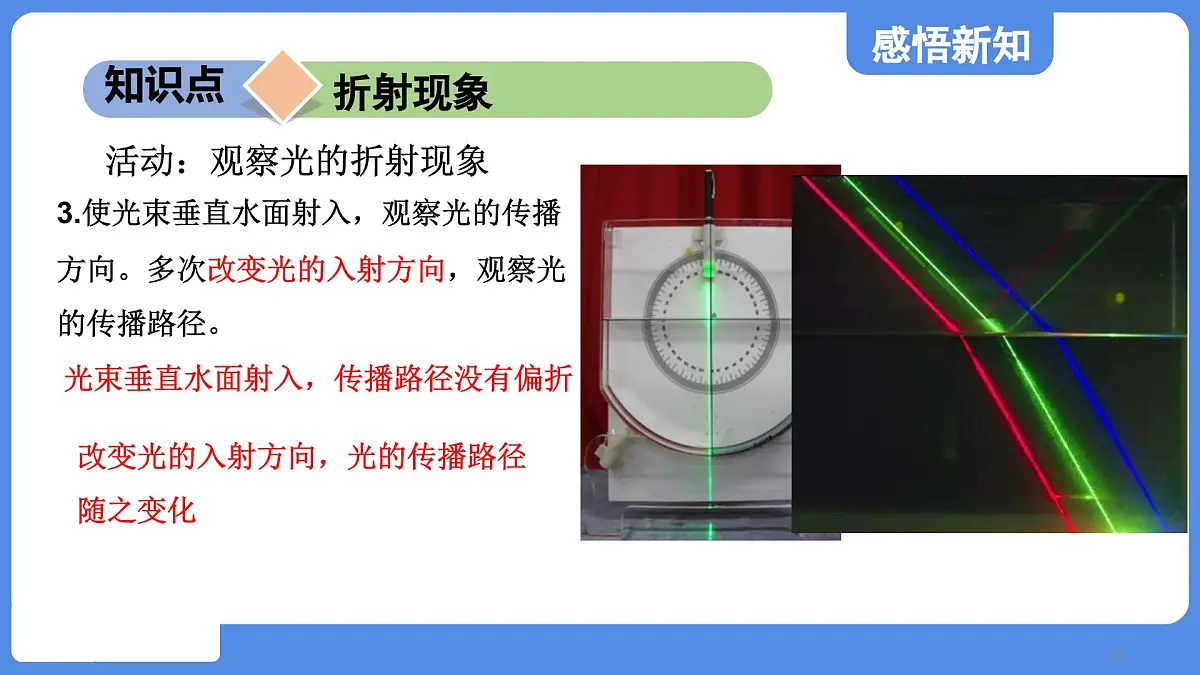

3.使光束垂直水面射入，观察光的传播方向。多次改变光的入射方向，观察光的传播路径。
光束垂直水面射入，传播路径没有偏折
改变光的入射方向，光的传播路径随之变化
由空气斜射入水中，有偏折
由空气斜射入玻璃，有偏折
光在同一均匀介质中，直线传播。
光垂直射入水中时，传播方向不变；光斜射水中时，传播方向会发生偏折。
光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。
光的折射现象中的基本概念：
一点、一面、两角、三线
实验：探究光的折射特点
1.根据活动观察到的现象进行实验猜想（光从空气斜射入水中）：
（1）折射角可能小于入射角
（2）折射线和入射线可能位于法线两侧
（3）入射角增大（减小），折射角可能随之增大（减小）
（1）向水槽中注水，使水面恰好通过背景屏的圆心O。
将一束光从空气经圆心O射入水中，观察背景屏上显示的光路。折射光线、入射光线和法线是否在同一平面内？
在同一平面内，但折射光线和入射光线分居在法线两侧
（2）从垂直入射开始，逐次增大入射角，折射角如何变化？折射角和入射角的大小关系如何？
图背景是光从空气斜射到玻璃中（与光从空气射入水中情况类似）
（3）光从水中斜射入空气中，观察折射情况。
此时，折射角大于入射角
比较两种情况可知，在空气中的角度比水中的角度大
4.光从空气中斜射入玻璃砖中：
光从空气中斜射入玻璃砖中，观察折射情况。
光从空气中斜射入玻璃砖中时，折射角小于入射角
光从玻璃砖中斜射入空气中时，折射角大于入射角
最终的折射光线平行于最初的入射光线（同一玻璃砖）
当光从空气斜射入水（玻璃）中时，折射角小于入射角；当光从水（玻璃）斜射入空气中时，折射角大于入射角。
实验：探究光的折射定律
光逆着折射光射出的方向射入，发现光原路“返回”，表明光路是可逆的。
由大量实验归纳出光的折射特点：
当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；入射角增大（或减小）时，折射角也随之增大（或减小）。
1.如图所示，甲（乙）是光从空气（水）斜射入水（空气）中时光路传播路径情况，从图中可以看出光的反射中，入射角______反射角；比较甲、乙两图可以得出在光的折射中光路是______。​
2.小明利用如图所示的装置探究光的折射规律，其中竖直放置的光屏可以绕轴NN'折转。实验时，让激光笔发射的一束激光沿着光屏E面斜射到水面O点。下列说法错误的是（　　）​A．光从空气斜射入水中，入射角增大时，折射角也随之增大B．多次改变入射角的大小进行实验，是为了求平均值减小实验误差C．将光屏F面向后折转一定角度，则在光屏F面上不能看到折射光线D．为了更清晰地观察空气和水中的光路，可在空气中喷些烟雾，水里滴些牛奶
怎么能更准确地叉到鱼？
瞄准鱼的下方才能叉到鱼
为什么不能随便下去游泳？
再次看到的是硬币的虚像
入射光线（折射光线）与介质面的交点即为入（折）射点
根据法线和折射面垂直，过入（折）射点作出法线（用虚线表示），并标直角符号
画出入射光线的折射光线，或画出折射光线的入射光线（注意:入射角还是折射角总是空气中的角大）
下列几幅图，哪个是正确的？
1.南京鼓楼区煤炭港的天空上出现一大一小两个太阳，光学专家解释，当天空中伴有半透明的薄薄云层，空气中有不少漂浮物，这些漂浮物沾上云层中的水汽后，类似于多棱镜，使太阳光发生了_______（选填“折射”或“反射”）现象，所以产生了“两个太阳”，形成的太阳是_______（选填“实”或“虚”）像。
2.如图所示，将一把刻度尺的刻度面朝上斜插进水中，由水面看去，刻度尺水中部分_______（选填“向上”或“向下”）偏折，原因是光从水中斜射入空气中，折射光线_______（选填“偏离”或“偏向”）法线方向，导致观察到的刻度尺水中部分变短，刻度变_______（选填“密”或“疏”）。
3.潜水者看岸边的观光者，看到的是 _______（选填“变矮”或“变高”）的_______（选填“实像”或“虚像”）。观光者发现B点有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向_______（选填“B点”“B点上方”或“B点下方”）。
1.如图所示，有两架敌机，一架是实际飞机，一架是小明从潜水艇上观察到的该飞机的像，请你确定实际飞机和飞机的像，分别在括号里填写“物”或“像”，并完成小明看到飞机的光路图。
2.如图甲是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有 _ 的作用。
（2）分析表格中的数据可知：光从空气斜射入玻璃中时，折射角______入射角。
（3）当光以30°的入射角从玻璃射入空气中时，其折射角是________。
（4）同班的陈新同学利用图乙探究光从空气斜射入水中时的光路。实验时，光贴着光屏从空气斜射入水中，将F板向后折转一定的角度，则在F板上______（选填“能”或“不能”）看到折射光，此时折射光线和入射光线______（选填“在”或“不在”）同一平面内。
3.如图所示是一块上、下表面平行的玻璃砖，一束激光斜射到上表面，在玻璃砖内发生折射，若入射角增大，则对应的折射角 （选填“增大”“减小”或“不变”）；在图中B点射出的应该是 （选填“①”“②”或“③”）号光线。
