苏科版八年级物理上册 第三章 第二节 透镜（学习、上课课件）

这是一份苏科版八年级物理上册 第三章 第二节 透镜（学习、上课课件），共8页。PPT课件主要包含了放大镜“取火”，生活中的透镜，边缘薄，凸透镜，边缘厚，凹透镜，知识点，初识透镜，近视眼镜是凹透镜，认识透镜对光的作用等内容，欢迎下载使用。

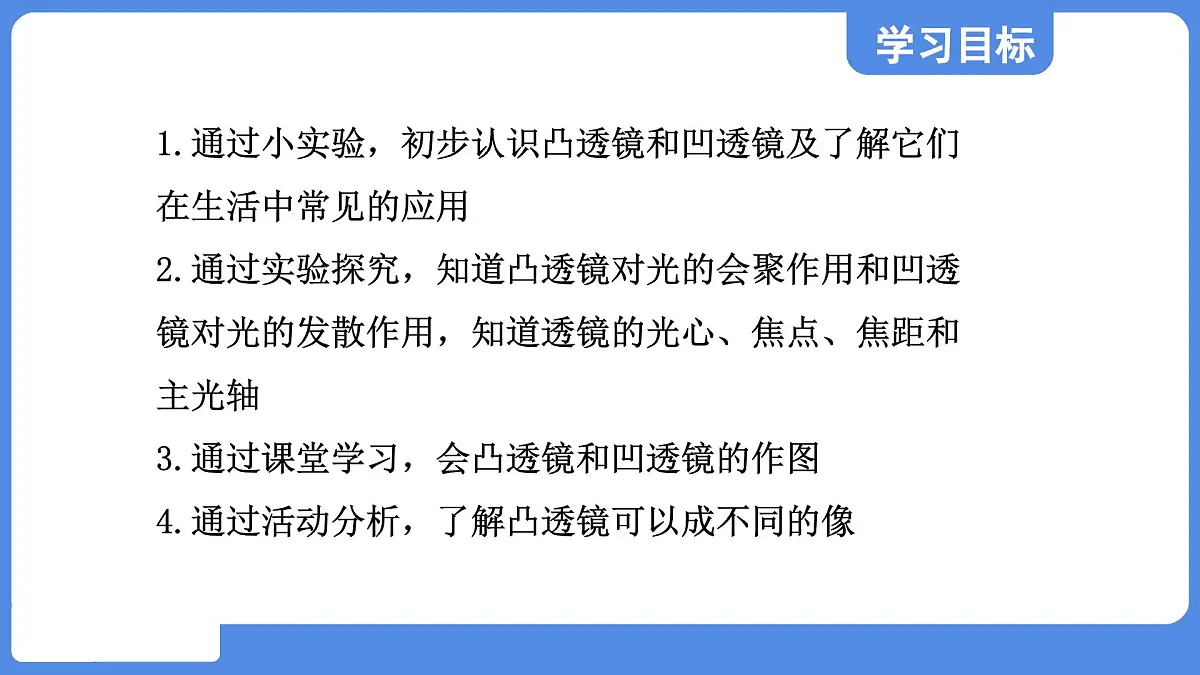

1.通过小实验，初步认识凸透镜和凹透镜及了解它们在生活中常见的应用2.通过实验探究，知道凸透镜对光的会聚作用和凹透镜对光的发散作用，知道透镜的光心、焦点、焦距和主光轴3.通过课堂学习，会凸透镜和凹透镜的作图4.通过活动分析，了解凸透镜可以成不同的像
早在晋代，张华的《博物志》就记载：“削冰令圆，举以向日，以艾承其影，则得火。”

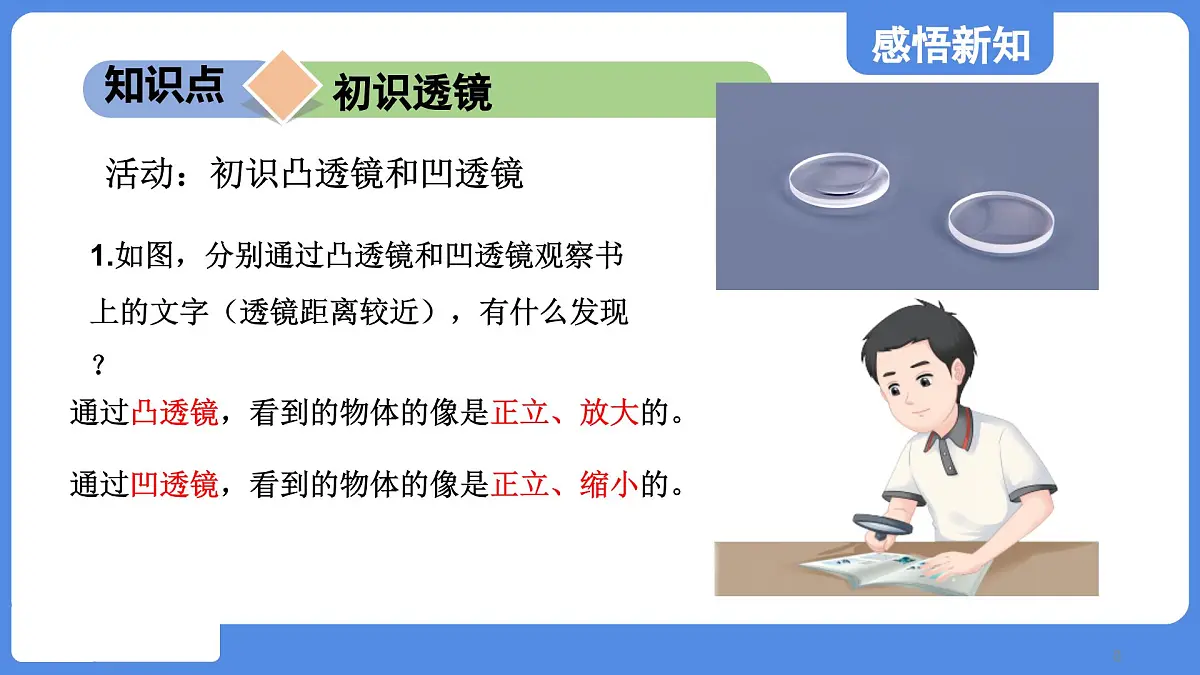

活动：初识凸透镜和凹透镜
1.如图，分别通过凸透镜和凹透镜观察书上的文字（透镜距离较近），有什么发现？
通过凸透镜，看到的物体的像是正立、放大的。通过凹透镜，看到的物体的像是正立、缩小的。
2.如图，用眼镜代替透镜进行上述观察，辨别你或其他同学眼镜的镜片属于哪种类型的透镜。
放大镜和老花镜是凸透镜
活动：观察平行光通过透镜后的现象
分别将凸透镜和凹透镜正对着太阳，或者是正对着平行光源，再将光屏放在透镜的后方，改变光屏到透镜的距离，会看到哪些现象？
在充满烟雾的容器内，用平行光照射凸透镜和凹透镜观察到的现象。

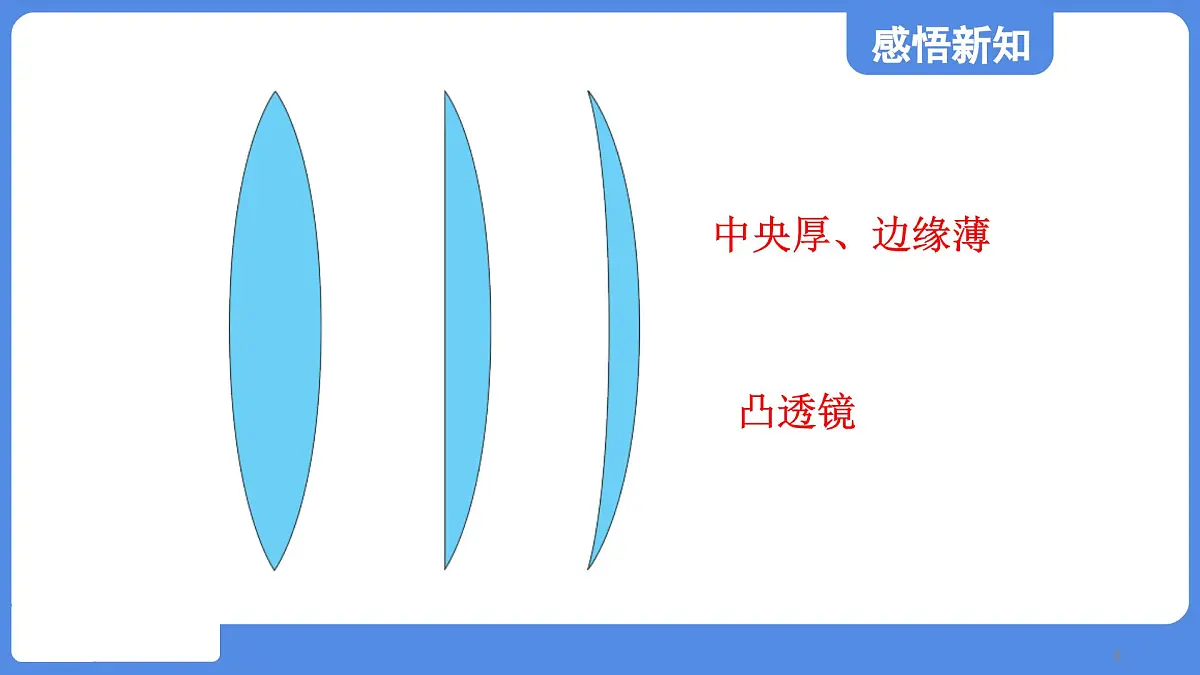

凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜。

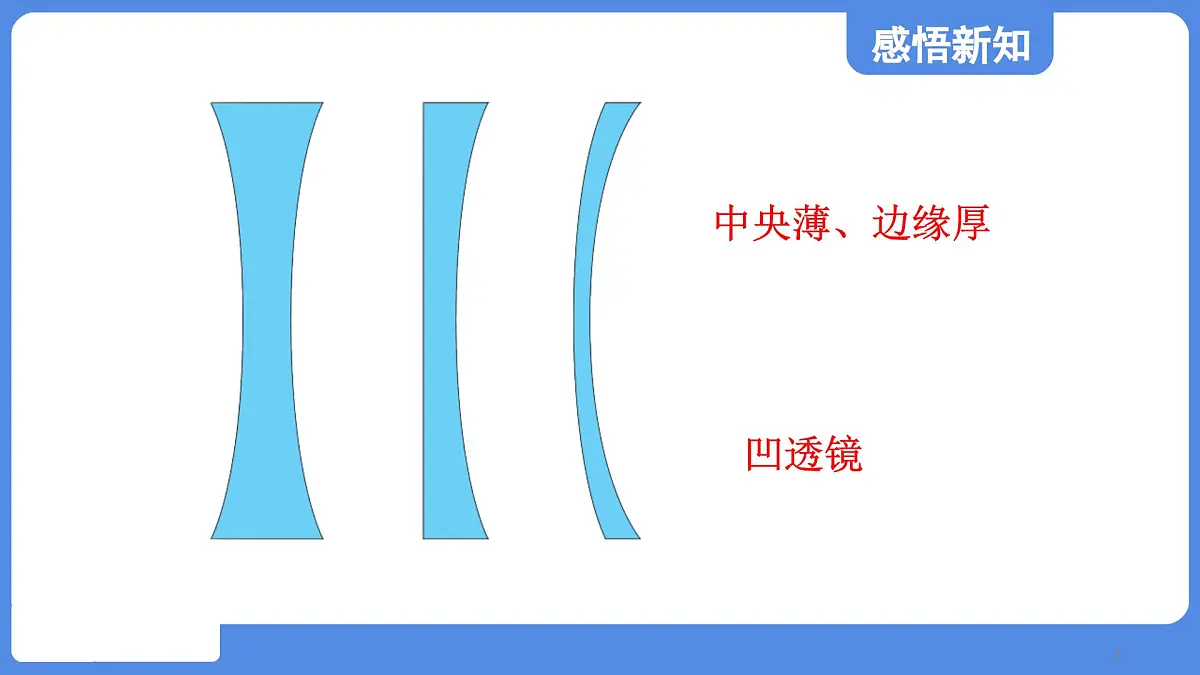

凹透镜对光有发散作用，所以凹透镜又叫发散透镜。
辨别凸透镜和凹透镜的方法
1.“摸”:通过比较透镜中央和边缘的厚薄。
2.“看”：通过透镜靠近课本观看课本上的字，看它成的像是放大还是缩小。
3.“照”：通过透镜正对着太阳光照，看是会聚还是发散。
4.“望”：通过透镜观望远处的景物，看它成的像是正立还是倒立。
1.有一次，小明上学前取自己的眼镜时，发现自己的近视眼镜和爷爷的老花眼镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（　　）A．用手摸镜片时，中间薄边缘厚的是近视眼镜B．让镜片正对太阳光，太阳光通过镜片后能呈现一个明亮小光斑的是近视眼镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是远视眼镜D．拿着镜片看字，把字放大的是近视眼镜
2.如图画出了光线通过透镜（图中未画出）的情形，其中有一个透镜对光线起的作用与另外三个不同，这个透镜是（　　）
A
B
C
使平行于主光轴的光会聚于一点，这个点叫作焦点
焦点到光心的距离叫作焦距
一般把透镜的中心称为光心
通过光心且垂直于透镜表面的直线称为主光轴
平行光通过凸透镜的光路
会聚后的光线不一定相交
平行光通过凹透镜的光路
发散后的光线不一定散开
通过光心的光线，传播方向不变
经过凸透镜焦点的光线，折射后平行于主光轴射出
对着凹透镜异侧虚焦点入射的光线，折射后平行于主光轴射出
平行于主光轴的光线，经凸透镜折射后通过焦点
平行于主光轴的光线，经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点
活动：用凸透镜观察物体
1.用凸透镜观察书上的文字。从贴近书上的文字开始，逐渐增大凸透镜与书的距离，你看到的文字是怎样变化的？有什么发现？
一开始字是正立、放大的；随着距离的增大，字倒立、放大；距离增大到一定程度，字倒立、缩小
2.通过凸透镜观察窗外的景物，你看到的像有什么特点？它是倒立还是正立的，是放大还是缩小的？
如图，在凸透镜后面放一张白卡纸，并调整它到凸透镜的距离，在白卡纸上能否看到窗外景物的像？
在某些范围的距离内可以看到，说明此时成的是实像
适当调整物体和光屏到凸透镜的距离，也能看到倒立、缩小或倒立、放大的像，还有的像可以呈现在光屏上。
照片中的眼镜是近视眼镜还是远视眼镜？
在方框内画上合适的透镜
1.如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”，“削冰令圆”就是把冰块制成________透镜，它对光线有________作用，要得火，应把“艾”放在透镜的________位置。
2.中午时分，小强物理实验小组在操场上利用如图所示的装置进行实验，让太阳光经过凸透镜后，结果发现在光屏上得到一个最小、最亮的光斑，如图所示。经过分析，你认为这光斑是_______的像，该凸透镜的焦距是_______cm。
1.取一段铁丝，绕制一个内径约为3mm左右的圆环，如图所示。将圆环在清水中浸一下，圆环上布满水膜，此时辨别水膜相当于“凸透镜”还是“凹透镜”最可靠的方法是（　　）
A.用手摸水膜 B.用刻度尺测量C.透过水膜看物体 D.用强光照射
2.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”。当平行光束射到这个“空气透镜”上时，射出的激光束将成为（　　）A．会聚光束B．发散光束C．平行光束D．不能确定
4.如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。画出平面镜及反射光线经凹透镜折射后的光线。
3.小明将一块凸透镜、蜡烛与光屏固定在光具座上，适当调整点燃的蜡烛和光屏到凸透镜的距离，发现光屏上出现如图所示的现象，由图可知烛焰在光屏上呈现_______（选填“放大”或“缩小”）的像，且凸透镜此时成_____（选填“实”或“虚”）像。
