考点1 故障分析

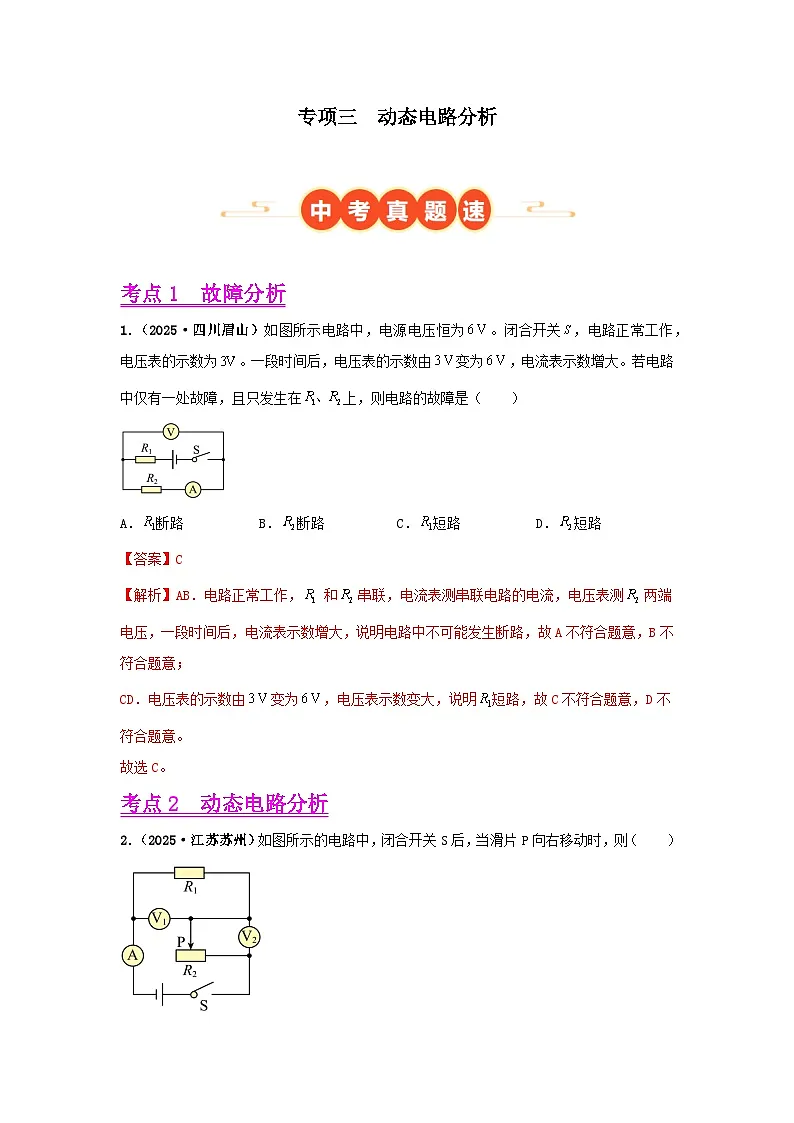

1．（2025·四川眉山）如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（ ）
A．断路B．断路C．短路D．短路
【答案】C
【解析】AB．电路正常工作，和串联，电流表测串联电路的电流，电压表测两端电压，一段时间后，电流表示数增大，说明电路中不可能发生断路，故A不符合题意，B不符合题意；
CD．电压表的示数由变为，电压表示数变大，说明短路，故C不符合题意，D不符合题意。
故选C。
考点2 动态电路分析

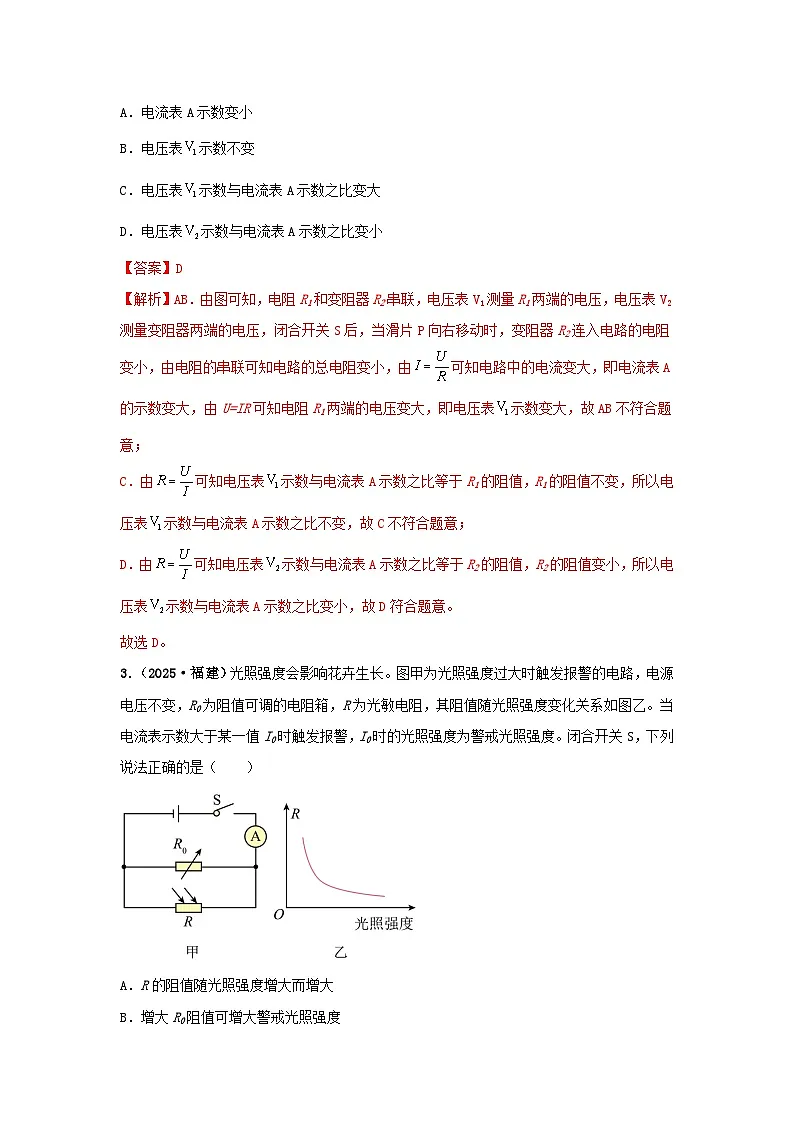

2．（2025·江苏苏州）如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A．电流表A示数变小
B．电压表示数不变
C．电压表示数与电流表A示数之比变大
D．电压表示数与电流表A示数之比变小
【答案】D
【解析】AB．由图可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大，即电压表示数变大，故AB不符合题意；
C．由可知电压表示数与电流表A示数之比等于R1的阻值，R1的阻值不变，所以电压表示数与电流表A示数之比不变，故C不符合题意；
D．由可知电压表示数与电流表A示数之比等于R2的阻值，R2的阻值变小，所以电压表示数与电流表A示数之比变小，故D符合题意。
故选D。
3．（2025·福建）光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是（ ）
A．R的阻值随光照强度增大而增大
B．增大R0阻值可增大警戒光照强度
C．R0一定时，光照强度越大，通过R0的电流越大
D．R0一定时，光照强度越大，电流表示数越小
【答案】B
【解析】由图可知，定值电阻R0和光敏电阻R并联，电流表测干路电路的电流
A．题目提到R为光敏电阻，其阻值随光照强度变化关系如图乙所示，可以看出光照强度增大时阻值减小，故A错误；
B．警戒光照强度是电流达到I0时的光照强度。增大R0阻值会导致通过R0支路的电流减小，因此光敏电阻阻值需减小才能让电流重新达到I0。此时需要更强的光照，所以警戒光照强度增大，故B正确；
C．定值电阻R0和光敏电阻R并联，互不影响，R0一定时，电压不变则通过R0的电流不变，故C错误；
D．R0一定时，电压不变，通过R0的电流不变。光照强度越大，光敏电阻R的阻值减小，根据可知通过光敏电阻R这条支路的电流增大，电流表测干路电流，等于各支路电流之和，一条支路电流不变，另一条支路电流增大，故电流表示数增大，故D错误。
故选B。

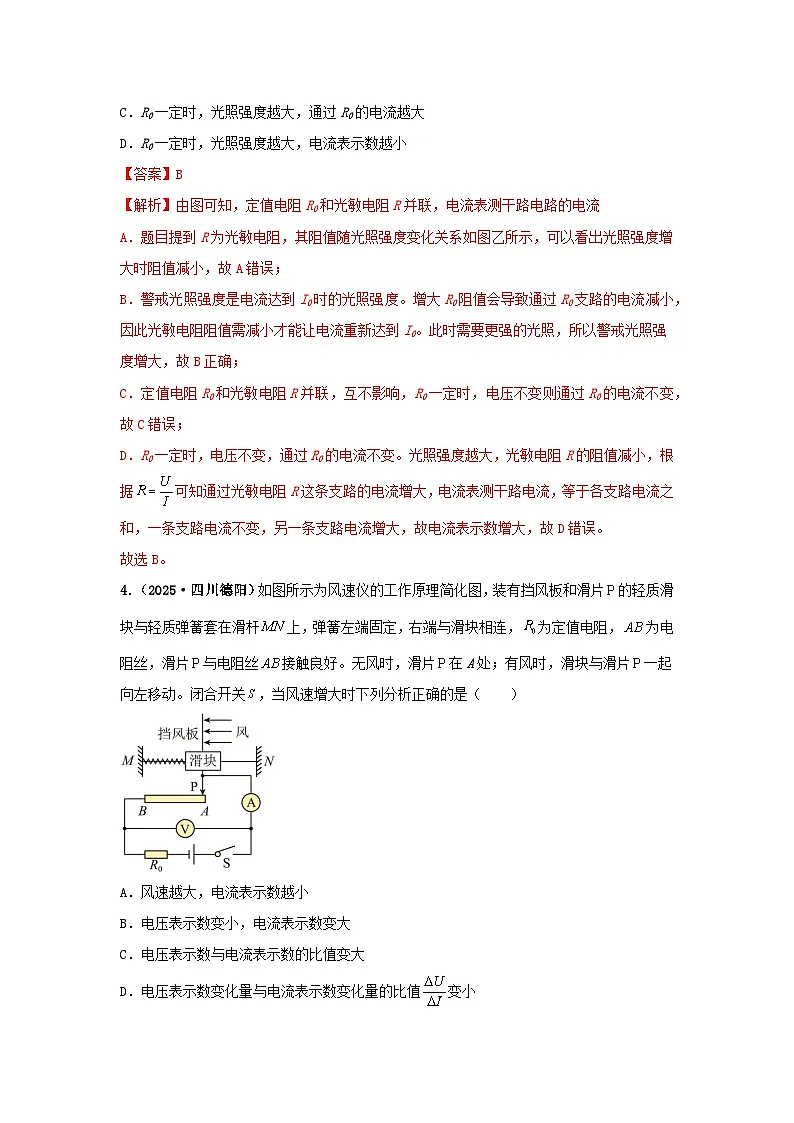

4．（2025·四川德阳）如图所示为风速仪的工作原理简化图，装有挡风板和滑片的轻质滑块与轻质弹簧套在滑杆上，弹簧左端固定，右端与滑块相连，为定值电阻，为电阻丝，滑片与电阻丝接触良好。无风时，滑片在A处；有风时，滑块与滑片一起向左移动。闭合开关，当风速增大时下列分析正确的是（ ）
A．风速越大，电流表示数越小
B．电压表示数变小，电流表示数变大
C．电压表示数与电流表示数的比值变大
D．电压表示数变化量与电流表示数变化量的比值变小
【答案】B
【解析】AB．由图得，定值电阻R0与滑动变阻器串联，电压表测量变阻器两端的电压，电流表测量电路电流。风速越大，滑动变阻器接入电路中的电阻变小，电路总电阻变小，电源电压不变，由欧姆定律得，电流表示数变大，变阻器接入电路中电阻变小，由串联电路电阻越小分得的电压越小，电压表示数变小，故A错误，故B正确；
C．电压表示数与电流表示数的比值等于变阻器接入电路的电阻，变阻器接入电路的电阻变小，则比值变小，故C错误；
D．由串联电路电压特点得，滑动变阻器两端的电压变化量等于定值电阻R0两端的电压变化量，串联电路电流处处相等，则电流表示数变化量等于定值电阻R0的电流变化量，由欧姆定律得，滑动变阻器的滑片移动前后，R0的电压分别为、
则
即
则为定值，即电压表示数变化量与电流表示数变化量的比值不变，故D错误。
故选B。
5．（2025·河北）图为某研究小组设计的风速自动报警器电路示意图，电源电压不变，为压敏电阻，它的阻值随风速的增加而减小，为定值电阻。当风速时，两电表都不报警。当风速时，两表中的一个会报警；当风速时，另一个表会报警。已知：，两表都是在大于等于各自设定的电压值或电流值时触发报警。在电路处于两表都未报警的工作状态下，下列说法正确的是（ ）
A．风速减小时，的功率会增大
B．风速变化时，电压表示数一定不变
C．当时，触发报警的表是电流表
D．风速变化时，电压表和电流表示数之比不变
【答案】C
【解析】A．由图可知，电阻R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，风速减小时，电阻R1的阻值增大，由电阻的串联可知，电路的总电阻增大，由可知电路中的电流减小，由P=I2R可知的功率减小，故A错误；
B．风速变化时，电阻R1的阻值会发生变化，由串联分压可知，R1两端的电压发生变化，即电压表示数发生变化，故B错误；
C．当风速时，电阻R1的阻值减小，由串联分压可知，电阻R1两端的电压减小，即电压表的示数减小，由电阻的串联可知，电路的总电阻减小，由可知电路中的电流增大，电流表超过设定电流值触发报警，当风速时，电阻R1的阻值增大，由串联分压可知，电压表的示数增大，电压表超过设定电压值触发报警，由电阻的串联可知，电路的总电阻增大，由可知电路中的电流减小，即电流表的示数减小，所以当时，触发报警的表是电流表，故C正确；
D．由可知，电压表和电流表示数之比等于R1的阻值，风速变化时，R1的阻值发生变化，所以电压表和电流表示数之比发生变化，故D错误。
故选C。
6．（2025·四川凉山）传感器在“物联网”中担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。某型号的温度自动报警装置由热敏电阻作为传感器制作而成，其简易电路图如下。已知热敏电阻R1的阻值随温度升高而减小，若电源电压保持不变，滑动变阻器R的滑片P在某位置不变，闭合开关S1和S2，此时装置未报警。下列说法正确的是（ ）
A．该装置中电磁铁的工作原理与发电机工作原理相同
B．若温度升高，流过电磁铁的电流变小，电磁铁磁性变弱
C．若温度降低到一定程度，该报警器会发送报警信息
D．若滑动变阻器R的滑片P向左移动一段距离，则报警的最低温度将会升高
【答案】D
【解析】A．电磁铁的工作原理为电流的磁效应，发电机的工作原理为电磁感应，所以两者的工作原理不同，故A错误；
B．由题意可知，热敏电阻R1的阻值随温度升高而减小，电磁铁和热敏电阻构成的控制电路为串联电路，根据欧姆定律和串联电路电流的特点可知，流过电磁铁的电流将变大，而电流越大，磁性也就越强，故B错误；
C．当温度降低到一定程度时，热敏电阻R1的阻值将增大，根据欧姆定律可知，通过控制电路的电流变小，则电磁铁的磁性变弱，无法吸引衔铁，含报警器的工作电路无法构成通路，所以报警器无法发送报警信息，故C错误；
D．当滑动变阻器R的滑片P向左移动一段距离，则接入电路的有效电阻变大，根据欧姆定律可知，控制电路的电流将变小，电磁铁的磁性变弱，无法吸引衔铁，为了使电磁铁能够把衔铁吸引过来，使含报警器的工作电路构成通路，就要增大控制电路的电流，根据欧姆定律可知，只有降低热敏电阻的阻值，即升高报警的最低温度，故D正确。
故选D。
7．（2025·安徽）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（ ）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
【答案】C
【解析】A．接、接时，由图可知电流无法从电源正极出发后回到电源负极，整个电路没有构成闭合回路，电路中没有电流通过，则、均不发光，电动机不转，故A错误；
B．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的左端流入，电动机正转，故B错误；
C．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的右端流入，电动机反转，故C正确；
D．接、接时、由图可知电源没有接入电路，则、均不发光，电动机不转，故D错误。
故选C。
8．（2025·江苏连云港）某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小。若电源电压不变，是定值电阻，则下列设计的电路图中符合要求的是（ ）
A．B．
C．D．
【答案】C
【解析】A．此图中显示器、电阻、三者并联时，显示器（电压表）测量的始终是电源电压，不会随光照强度变化而变化，故A不符合题意；
B．此图中、串联，显示器与并联时，光照增强导致阻值减小时，分压减小，显示器（电压表）示数反而减小，与题目要求相反，故B不符合题意；
C．此图中、串联，显示器与并联时，光照增强导致阻值减小时，分压增大，显示器（电压表）示数随之增大，完全符合题目要求，故C符合题意；
D．此图中显示器（电压表）与整个串联电路并联，测量的始终是电源电压，不会随光照变化而变化，故D不符合题意。
故选C。
9．（2025·四川乐山）爱思考的小金设计了一个能检测水流速度变化的装置，已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A．B．
C．D．
【答案】A
【解析】A．图中定值电阻R0与变阻器R串联，电流表串联在电路中；机翼向上凸起，机翼上方的水流速度较快，机翼上方受到的竖直向下的压强小于机翼下方受到的竖直向上的压强，机翼获得竖直向上的压力差，水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，电路电阻越小，电路电流越大，则电流表的示数越大，故A符合题意；
B．图中定值电阻R0与变阻器R串联，电压表测量变阻器R的电压。水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，由串联电路中电阻越小分到的电压越小得，电压表的示数变小，故B不符合题意；
C．图中定值电阻R0与变阻器R串联，电流表串联在电路中；机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，则电流表的示数越小，故C不符合题意；
D．图中定值电阻R0与变阻器R串联，电压表测量定值电阻R0的电压。机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，由欧姆定律得，定值电阻R0的电压变小，故电压表的示数变小，故D不符合题意。
故选A。
10．（2025·山东烟台）（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
【答案】AC
【解析】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
A．当甲为电流表，则两灯一定并联，故A正确；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L1的电流，故C正确；
D．若甲为电流表，则乙一定为电流表，故D错误。
故选AC。
11．（2025·江西）（多选）在如图所示的电路中，下列说法正确的是（ ）
A．仅闭合，将滑片P向右移动，A的示数变小，V的示数变大
B．仅闭合，将滑片P向左移动，A的示数变大，V的示数变大
C．先闭合，保持滑片P位置不动，再闭合时，A的示数变大
D．闭合和，将滑片P向右适当移动的过程中，V的示数不变
【答案】BCD
【解析】A．由图可知，仅闭合，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，将滑片P向右移动，变阻器R2连入电路的电阻变大，由电阻的串联可知，电路的总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U1=IR1可知电阻R1两端的电压变小，V的示数变小，故A错误；
B．由图可知，仅闭合，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，将滑片P向左移动，变阻器R2连入电路的电阻变小，由电阻的串联可知，电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U1=IR1可知电阻R1两端的电压变大，V的示数变大，故B正确；
C．由图可知，先闭合，保持滑片P位置不动，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，再闭合时，变阻器R2被短路，是电阻R1的简单电路，电流表测量电路中的电流，电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故C正确；
D．闭合和，变阻器R2被短路，只有电阻R1的简单电路，电压表V测量电源电压，将滑片P向右适当移动的过程中，V的示数不变，故D正确。
故选BCD。
12．（2025·四川自贡）如图，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器 。排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，电压表示数 （选填“变小”“变大”或“不变”）。
【答案】 断路 变大
【解析】[1][2]分析电路可知，灯泡和滑动变阻器串联，电压表测滑动变阻器电压。闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器断路，电压表串联到电路中，测电源电压；排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，变阻器阻值变大，根据串联分压原理可知电压表示数变大。
