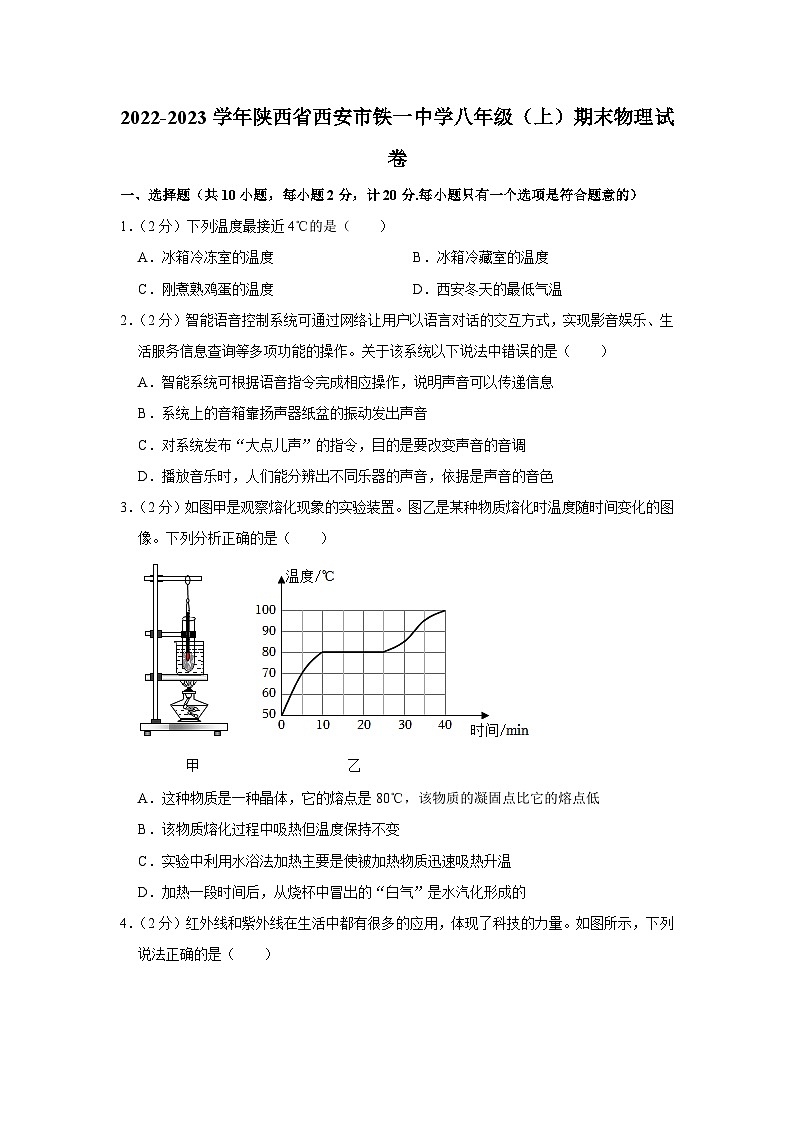

2022-2023学年陕西省西安市铁一中学八年级（上）期末物理试卷

这是一份2022-2023学年陕西省西安市铁一中学八年级（上）期末物理试卷，共26页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
1．（2分）下列温度最接近4℃的是（ ）
A．冰箱冷冻室的温度B．冰箱冷藏室的温度
C．刚煮熟鸡蛋的温度D．西安冬天的最低气温
2．（2分）智能语音控制系统可通过网络让用户以语言对话的交互方式，实现影音娱乐、生活服务信息查询等多项功能的操作。关于该系统以下说法中错误的是（ ）
A．智能系统可根据语音指令完成相应操作，说明声音可以传递信息
B．系统上的音箱靠扬声器纸盆的振动发出声音
C．对系统发布“大点儿声”的指令，目的是要改变声音的音调
D．播放音乐时，人们能分辨出不同乐器的声音，依据是声音的音色
3．（2分）如图甲是观察熔化现象的实验装置。图乙是某种物质熔化时温度随时间变化的图像。下列分析正确的是（ ）
A．这种物质是一种晶体，它的熔点是80℃，该物质的凝固点比它的熔点低
B．该物质熔化过程中吸热但温度保持不变
C．实验中利用水浴法加热主要是使被加热物质迅速吸热升温
D．加热一段时间后，从烧杯中冒出的“白气”是水汽化形成的

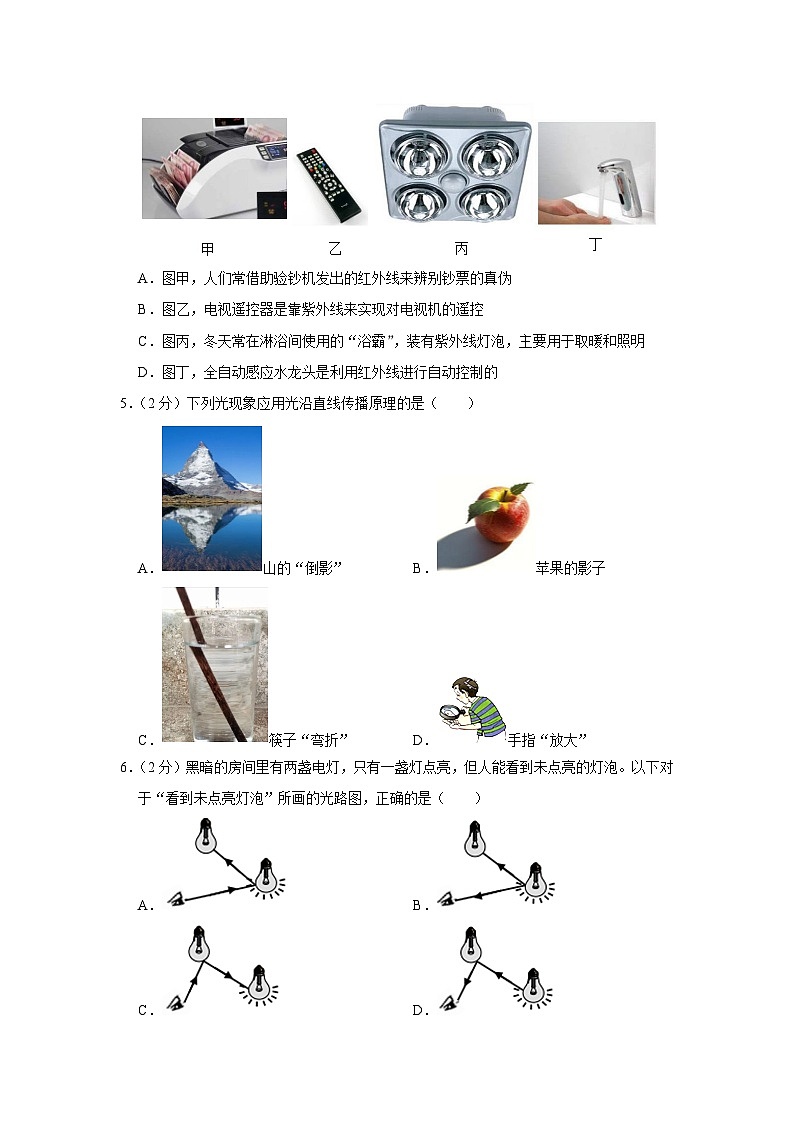

4．（2分）红外线和紫外线在生活中都有很多的应用，体现了科技的力量。如图所示，下列说法正确的是（ ）
A．图甲，人们常借助验钞机发出的红外线来辨别钞票的真伪
B．图乙，电视遥控器是靠紫外线来实现对电视机的遥控
C．图丙，冬天常在淋浴间使用的“浴霸”，装有紫外线灯泡，主要用于取暖和照明
D．图丁，全自动感应水龙头是利用红外线进行自动控制的
5．（2分）下列光现象应用光沿直线传播原理的是（ ）
A．山的“倒影”B．苹果的影子
C．筷子“弯折”D．手指“放大”
6．（2分）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A．B．
C．D．

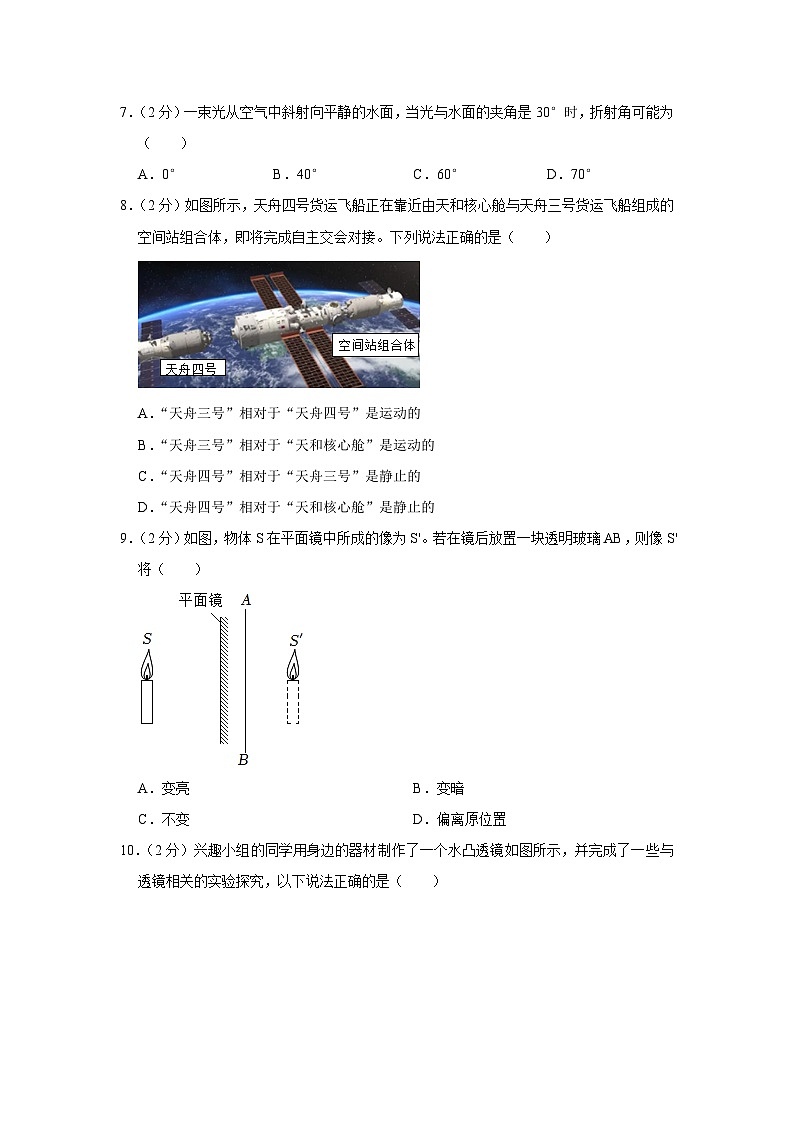

7．（2分）一束光从空气中斜射向平静的水面，当光与水面的夹角是30°时，折射角可能为（ ）
A．0°B．40°C．60°D．70°
8．（2分）如图所示，天舟四号货运飞船正在靠近由天和核心舱与天舟三号货运飞船组成的空间站组合体，即将完成自主交会对接。下列说法正确的是（ ）
A．“天舟三号”相对于“天舟四号”是运动的
B．“天舟三号”相对于“天和核心舱”是运动的
C．“天舟四号”相对于“天舟三号”是静止的
D．“天舟四号”相对于“天和核心舱”是静止的
9．（2分）如图，物体S在平面镜中所成的像为S'。若在镜后放置一块透明玻璃AB，则像S'将（ ）
A．变亮B．变暗
C．不变D．偏离原位置
10．（2分）兴趣小组的同学用身边的器材制作了一个水凸透镜如图所示，并完成了一些与透镜相关的实验探究，以下说法正确的是（ ）
A．若此时光屏上成像，则成倒立放大的实像
B．当用注射器向胶膜内注水，水凸透镜的凸起程度增加，折光能力变弱
C．用注射器向胶膜内注水是模拟远视眼的成因
D．向胶膜内注入适量水后光屏上的像变模糊了，此时将蜡烛靠近透镜，光屏上可以再次得到清晰的像
二、填空与作图题（共8小题，计22分）
11．（4分）如图甲是工人师傅用一把螺丝力探听电动机内部运转是否正常的做法，该现象说明 可以传声；某次工人师傅听到的声音比较响，说明发声体的 （选填“频率”或“振幅”）大；如图乙是两个物体的振动周期与振幅图像，则这两个物体的 不同，但 相同（选填“响度”或“音调”）。
12．（4分）1666年，英国物理学家牛顿用三棱镜将太阳光分解成红、橙、 、绿、蓝、靛、紫等各种颜色的光，这种现象叫 从此揭开了光的颜色之谜。如图所示是答题卡中用来识加别考生信息的条形码（样码）。当条形码扫描器照射它时，黑条纹将光 （选填“反射”或“吸收”），白条纹将光 选填“反射”或“吸收”），再通过电脑解码就可以获取考生相关信息。
13．（2分）下列光现象：①手影游戏；②海市蜃楼；③小孔成像；④池水变“浅”， （选填序号）是由于光的直线传播产生的， （选填序号）是由于光的折射产生的。
14．（3分）如图，是水循环的示意图，过程①发生的物态变化是 ；过程②中水蒸气有的 形成小冰晶，有的 形成小水滴，形成千姿百态的云。（均填物态变化）
15．（3分）有一光电控制液面高度的仪器，通过光束照在液面时发生 （选填“镜面反射”或“漫反射”），其反射光束打到光电屏上来显示液面高度，光路图如图所示。当入射光方向不变，光屏上的点由S1移到S2时，表示液面 （选填“上升”、“下降”或“不变”），过S2的反射光与过S1的反射光相互 （“平行”或“垂直”）。
16．（2分）某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。
17．（2分）如图所示，S是发光点，请画出S在平面镜中的像S′的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
18．（2分）在图中画出光通过透镜后的光路图。
三、实验与探究题（共5小题，计22分）
19．（2分）如图所示刻度尺的分度值为 mm，所测物体的长度为 cm。
20．（2分）液体温度计的测温原理是 ，如图所示温度计的示数为 。
21．（5分）在“观察水的沸腾”实验中：
（1）如图甲（1）、（2）所示是实验过程中观察到水在沸腾前和沸腾时，气泡在水中上升过程的两种情景，其中图 是水在沸腾前的情景。
（2）在实验时，当刚把温度计插入热水时，发现温度计管壁变得模糊，很难看清温度计的示数，其原因是水蒸气发生了 （填一物态变化名称）现象；如图乙所示是实验过程的某一次操作，则该实验存在明显错误的是 。
（3）读数时视线如图丙所示，测量的结果会比实际温度 。
（4）纠正读数错误后，获得的实验数据如下，请在方格纸上画出温度随时间变化的图像。
22．（8分）小华做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是 （选填“倒立”、“正立”）的，且由此判定该凸透镜的焦距为 cm；
（2）蜡烛和凸透镜的位置如图乙所示，将光屏向 （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立、 的实像（选填“放大”、“等大”或“缩小”），生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）小华在实验过程中，光屏上得到清晰的像，此时同组的晓彤不小心将手指触碰到了凸透镜边缘，则光屏上会出现 。
A.手指的像
B.手指的影子
C.仍是烛焰的像
（4）当烛焰在30cm﹣40cm之间移动时，烛焰移动的速度 烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（5）小华为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如下：
老师指出，根据小华的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是： 。
23．（5分）小胜用如图所示的实验装置测量小车运动的平均速度，她设计的实验步骤如下：
①把小车放在斜面顶端，金属片放在斜面底端，用刻度尺测出小车将要通过的路程s1；
②用停表测量小车从斜面顶端由静止滑下到撞击金属片的时间t1；
③利用公式算出小车通过斜面全程的平均速度v1；
④将金属片移至斜面的中部，测出小车到金属片的距离s2；
⑤用停表测量小车从斜面顶端由静止滑过s2所用时间t2，并算出这段路程的平均速度v2。
表格中记录了部分数据，请回答下列问题：
（1）该实验的原理是 ；
（2）为了方便计时，应使斜面的坡度较 （选填“大”或“小”）；
（3）实验中，小车做 直线运动；
（4）停表从0s开始计时，小车到达底端停止计时，示数如图所示，则t1＝ s；
（5）小车通过斜面后半程的平均速度为v3，v3＝ m/s。
四、综合题（共2小题，计16分）
24．（8分）一列长360m的火车以108km/h的速度匀速驶过隧道，测得火车完全通过隧道需要72s，求：
（1）火车的速度108km/h合 m/s；
（2）隧道的长度；
（3）火车全部在隧道内运动的时间。
25．（8分）如图所示，一辆汽车上午8：30从甲地出发，沿连霍高速公路去杨凌（全程限速120km/h），途经乙地的时间为9：30，上述行驶路线可当作直线处理。
（1）计算该汽车从甲地到乙地行驶的平均速度为多少千米/时？
（2）在不超速的情况下，该车从乙地行驶到杨凌最少需要多长时间？
（3）汽车驾驶员从发现情况到采取制动所需要的时间叫反应时间，在反应时间内通过的路程叫反应距离。若该汽车在平直公路上以120km/h速度匀速行驶，驾驶员发现前方有障碍物，经过0.6s反应时间后采取制动，汽车又行驶了80m后，恰好停在障碍物前方，求驾驶员发现障碍物时汽车所处位置到障碍物的距离。
2022-2023学年陕西省西安市铁一中学八年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分.每小题只有一个选项是符合题意的）
1．（2分）下列温度最接近4℃的是（ ）
A．冰箱冷冻室的温度B．冰箱冷藏室的温度
C．刚煮熟鸡蛋的温度D．西安冬天的最低气温
【解答】解：A、水的凝固点是0℃，冰箱冷冻室中的水会结冰，说明温度不高于0℃，故A不符合题意；
B、冰箱保鲜室的温度在4℃左右，故B符合题意；
C、刚煮熟的鸡蛋的温度在100℃左右，故C不符合题意；
D、西安冬天的最低气温大约﹣20℃左右，故D不符合题意。
故选：B。
2．（2分）智能语音控制系统可通过网络让用户以语言对话的交互方式，实现影音娱乐、生活服务信息查询等多项功能的操作。关于该系统以下说法中错误的是（ ）
A．智能系统可根据语音指令完成相应操作，说明声音可以传递信息
B．系统上的音箱靠扬声器纸盆的振动发出声音
C．对系统发布“大点儿声”的指令，目的是要改变声音的音调
D．播放音乐时，人们能分辨出不同乐器的声音，依据是声音的音色
【解答】解：A、可以直接根据用户的语言指令来完成指定操作，说明声音可以传递信息，故A正确；
B、系统上的音箱靠扬声器纸盆的振动发出声音，故B正确；
C、“大点儿声”目的是改变声音的响度，故C错误；
D、人们能分辨出不同乐器的声音，根据的是声音的音色不同，故D正确。
故选：C。
3．（2分）如图甲是观察熔化现象的实验装置。图乙是某种物质熔化时温度随时间变化的图像。下列分析正确的是（ ）
A．这种物质是一种晶体，它的熔点是80℃，该物质的凝固点比它的熔点低
B．该物质熔化过程中吸热但温度保持不变
C．实验中利用水浴法加热主要是使被加热物质迅速吸热升温
D．加热一段时间后，从烧杯中冒出的“白气”是水汽化形成的
【解答】解：
A、晶体开始熔化时的温度是物质的熔点，同一晶体的熔点和凝固点相同，该物质的熔点和凝固点都是80℃，故A错误；
B、该物质熔化过程中吸收热量，温度保持不变，故B正确；
C、水浴法的好处就是使被加热物质受热均匀，故C错误；
D、从烧杯中冒出的“白气”是水蒸气液化形成的，故D错误。
故选：B。
4．（2分）红外线和紫外线在生活中都有很多的应用，体现了科技的力量。如图所示，下列说法正确的是（ ）
A．图甲，人们常借助验钞机发出的红外线来辨别钞票的真伪
B．图乙，电视遥控器是靠紫外线来实现对电视机的遥控
C．图丙，冬天常在淋浴间使用的“浴霸”，装有紫外线灯泡，主要用于取暖和照明
D．图丁，全自动感应水龙头是利用红外线进行自动控制的
【解答】解：
A、紫外线能使荧光物质发光，能用来鉴别真伪钞票，故A错误；
B、电视遥控器是靠红外线来实现对电视机的遥控，故B错误；
C、红外线的热作用强，用来取暖，所以“浴霸”装有红外线灯泡，主要用于取暖和照明，故C错误；
D、在某些场所安装有全自动感应水龙头，水龙头自动关闭，这是利用红外线进行控制的，故D正确。
故选：D。
5．（2分）下列光现象应用光沿直线传播原理的是（ ）
A．山的“倒影”B．苹果的影子
C．筷子“弯折”D．手指“放大”
【解答】解：A、山的“倒影”，属于平面镜成像，是由光的反射形成的，故A错误；
B、苹果的影子，影子是由光的直线传播形成的，故B正确；
C、筷子“弯折”，是由光的折射形成的，故C错误；
D、手指“放大”，属于凸透镜成像，是由光的折射形成的，故D错误。
故选：B。
6．（2分）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A．B．
C．D．
【解答】解：点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡。
故选：D。
7．（2分）一束光从空气中斜射向平静的水面，当光与水面的夹角是30°时，折射角可能为（ ）
A．0°B．40°C．60°D．70°
【解答】解：因入射光线与水面的夹角是30°，故入射角为90°﹣30°＝60°，
当光从空气中斜射向平静的水面，根据光的折射规律，折射角小于入射角，则折射角可能是40°，故ACD错误，B正确。
故选：B。
8．（2分）如图所示，天舟四号货运飞船正在靠近由天和核心舱与天舟三号货运飞船组成的空间站组合体，即将完成自主交会对接。下列说法正确的是（ ）
A．“天舟三号”相对于“天舟四号”是运动的
B．“天舟三号”相对于“天和核心舱”是运动的
C．“天舟四号”相对于“天舟三号”是静止的
D．“天舟四号”相对于“天和核心舱”是静止的
【解答】解：天舟四号正在靠近由天和核心舱与天舟三号组成的空间站组合体，
A、“天舟三号”相对于“天舟四号”，它们发生了位置变化，所以是相对运动的，故A正确；
B、“天舟三号”和“天和核心舱”是一个组合体，它们之间没有位置变化，所以是相对静止的，故B错误；
C、“天舟四号”相对于“天舟三号”，它们发生了位置变化，所以是相对运动的，故C错误；
D、“天舟四号”和“天和核心舱”，它们发生了位置变化，所以是相对运动的，故D错误。
故选：A。
9．（2分）如图，物体S在平面镜中所成的像为S'。若在镜后放置一块透明玻璃AB，则像S'将（ ）
A．变亮B．变暗
C．不变D．偏离原位置
【解答】解：平面镜成像是由于光的反射形成的，若在镜面的后面放任何东西，都不会影响镜面对光线的反射，所以像的亮度、位置等都不会受影响。
故选：C。
10．（2分）兴趣小组的同学用身边的器材制作了一个水凸透镜如图所示，并完成了一些与透镜相关的实验探究，以下说法正确的是（ ）
A．若此时光屏上成像，则成倒立放大的实像
B．当用注射器向胶膜内注水，水凸透镜的凸起程度增加，折光能力变弱
C．用注射器向胶膜内注水是模拟远视眼的成因
D．向胶膜内注入适量水后光屏上的像变模糊了，此时将蜡烛靠近透镜，光屏上可以再次得到清晰的像
【解答】解：A、由图知，像距小于物距，此时成倒立缩小的实像，故A错误；
B、当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，折光能力变强，故B错误；
C、水凸透镜的凸起程度增加，焦距变小，光屏上原来清晰的像变模糊了，将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因，故C错误；
D、向胶膜内注入适量水后，水凸透镜的凸起程度增加，焦距变小，像成在光屏的前方，成实像时，当蜡烛逐渐靠近透镜时，物距变小，则像距变大，光屏上可以再次得到清晰的像，故D正确。
故选：D。
二、填空与作图题（共8小题，计22分）
11．（4分）如图甲是工人师傅用一把螺丝力探听电动机内部运转是否正常的做法，该现象说明 固体 可以传声；某次工人师傅听到的声音比较响，说明发声体的 振幅 （选填“频率”或“振幅”）大；如图乙是两个物体的振动周期与振幅图像，则这两个物体的 响度 不同，但 音调 相同（选填“响度”或“音调”）。
【解答】解：工人师傅用一把螺丝刀探听电动机内部运转是否正常的做法，说明了固体可以传递声音；听到的声音比较响，说明声音的响度大，振幅大；
由图乙知，两图的振幅不同，声音的响度与振幅有关，所以，响度不同；两图在4s内都完成了两次振动，频率相同，音调是指声音的高低，由发声体的振动频率决定，所以，音调相同。
故答案为：固体；振幅；响度；音调。
12．（4分）1666年，英国物理学家牛顿用三棱镜将太阳光分解成红、橙、 黄 、绿、蓝、靛、紫等各种颜色的光，这种现象叫 光的色散 从此揭开了光的颜色之谜。如图所示是答题卡中用来识加别考生信息的条形码（样码）。当条形码扫描器照射它时，黑条纹将光 吸收 （选填“反射”或“吸收”），白条纹将光 反射 选填“反射”或“吸收”），再通过电脑解码就可以获取考生相关信息。
【解答】解：太阳光经过三棱镜折射后，分解成红、橙、黄、绿、蓝、靛、紫等各种颜色的光，这种现象叫光的色散；
不透明物体的颜色由物体反射的色光决定的，白色反射所有的色光，黑色吸收所有的色光，彩色物体只反射和物体相同的色光；故当条形码扫描器照射条形码时，黑条纹将光吸收，白条纹将光反射，再通过电脑解码就可以获取考生相关信息。
故答案为：黄；光的色散；吸收；反射。
13．（2分）下列光现象：①手影游戏；②海市蜃楼；③小孔成像；④池水变“浅”， ①③ （选填序号）是由于光的直线传播产生的， ②④ （选填序号）是由于光的折射产生的。
【解答】解：①手影是光的直线传播形成的，光传播到不透明的物体时，被物体挡住，就形成了影子；
②海市蜃楼是光在不均匀介质中发生折射形成的；
③小孔成像是光的直线传播形成的；
④池水变“浅”是光由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是比真实位置要浅的虚像；
故由于光的直线传播产生的是①③，由于光的折射产生的是②④。
故答案为：①③；②④。
14．（3分）如图，是水循环的示意图，过程①发生的物态变化是 汽化 ；过程②中水蒸气有的 凝华 形成小冰晶，有的 液化 形成小水滴，形成千姿百态的云。（均填物态变化）
【解答】解：水由液态变为气态跑到空中，所以这种物态变化是汽化，汽化吸热。
高空中的水蒸气遇冷会凝华成小冰晶或液化变为小水滴，物质在凝华、液化过程中都要放热。
故答案为：汽化；凝华；液化。
15．（3分）有一光电控制液面高度的仪器，通过光束照在液面时发生 镜面反射 （选填“镜面反射”或“漫反射”），其反射光束打到光电屏上来显示液面高度，光路图如图所示。当入射光方向不变，光屏上的点由S1移到S2时，表示液面 下降 （选填“上升”、“下降”或“不变”），过S2的反射光与过S1的反射光相互 平行 （“平行”或“垂直”）。
【解答】解：光照射在水面上发生的是镜面反射；
由于入射光线是固定的，且光在液面上发生的是镜面反射，当液面发生变化时，故反射光线的方向与原来的反射光线是平行的，如下图所示：
由图可知，当光电屏上的点由S1移到S2时，则表明液面从AB下降到CD。
故答案为：镜面反射；下降；平行。
16．（2分）某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。
【解答】解：根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源的位置，如图所示：
、
故答案为：如上图所示。
17．（2分）如图所示，S是发光点，请画出S在平面镜中的像S′的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
【解答】解：先作发光点S关于平面镜的对称点S′，然后连接S′A，与镜面的交点即入射点O，连接SO即可。如图所示：
18．（2分）在图中画出光通过透镜后的光路图。
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：
三、实验与探究题（共5小题，计22分）
19．（2分）如图所示刻度尺的分度值为 1 mm，所测物体的长度为 0.90 cm。
【解答】解：图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与2.90cm对齐，故物体的长度为0.90cm。
故答案为：1；0.90。
20．（2分）液体温度计的测温原理是 液体的热胀冷缩 ，如图所示温度计的示数为 ﹣15℃ 。
【解答】解：液体温度计的测温原理是液体的热胀冷缩；
由图可知，温度计的分度值为1℃，示数从下向上的数值逐渐减小，故此时温度是0℃以下，故读数为﹣15℃。
故答案为：液体的热胀冷缩；﹣15℃。
21．（5分）在“观察水的沸腾”实验中：
（1）如图甲（1）、（2）所示是实验过程中观察到水在沸腾前和沸腾时，气泡在水中上升过程的两种情景，其中图 甲（1） 是水在沸腾前的情景。
（2）在实验时，当刚把温度计插入热水时，发现温度计管壁变得模糊，很难看清温度计的示数，其原因是水蒸气发生了 液化 （填一物态变化名称）现象；如图乙所示是实验过程的某一次操作，则该实验存在明显错误的是 温度计的玻璃泡接触容器底 。
（3）读数时视线如图丙所示，测量的结果会比实际温度 高 。
（4）纠正读数错误后，获得的实验数据如下，请在方格纸上画出温度随时间变化的图像。
【解答】解：（1）沸腾前由于水杯内下面水温高，上面水温低，气泡上升的过程中，气泡内的水蒸气液化导致气泡变小，所以气泡“上小下大”，沸腾时水的温度保持不变，在水的内部和表面同时进行着是剧烈的汽化现象，杯底形成的气泡在上升过程中，不断有周围的水汽化为水蒸气，这些水蒸气汇集在气泡中，使气泡越来越大，导致气泡“上大下小”，其中图甲（1）是水在沸腾前的情景；
（2）倒入热水时，水蒸气在温度较低的温度计表面液化成小水珠，沾在温度计壁上，造成很难看清示数；装置中存在的明显错误是：温度计的玻璃泡接触容器底；
（3）温度计读数时，视线应与温度计内液面相平，若俯视读数，则测量的结果会比实际温度高；
（4）根据表格中的数据描点，并用平滑的曲线连接起来。见下图：
故答案为：（1）图甲（1）；（2）液化；温度计的玻璃泡接触容器底；（3）高；（4）见解析。
22．（8分）小华做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是 倒立 （选填“倒立”、“正立”）的，且由此判定该凸透镜的焦距为 10.0 cm；
（2）蜡烛和凸透镜的位置如图乙所示，将光屏向 左 （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立、 缩小 的实像（选填“放大”、“等大”或“缩小”），生活中的 照相机 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）小华在实验过程中，光屏上得到清晰的像，此时同组的晓彤不小心将手指触碰到了凸透镜边缘，则光屏上会出现 C 。
A.手指的像
B.手指的影子
C.仍是烛焰的像
（4）当烛焰在30cm﹣40cm之间移动时，烛焰移动的速度 小于 烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（5）小华为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如下：
老师指出，根据小华的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是： 没有控制物距相同 。
【解答】解：（1）如图当烛焰放在距凸透镜20.0cm处时，在光屏上得到一个倒立、等大清晰的像，20.0cm＝2f，所以f＝10.0cm；
（2）凸透镜成实像时，物远像近，蜡烛向左移，将光屏向左移动，由图可知，此时u＞v时，成的是倒立、缩小的实像，这是照相机的工作原理；
（3）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比手指指尖触摸前的像要暗一些，故选C；
（4）当烛焰在30cm﹣40cm之间时，物体在在一倍焦距和二倍焦距之间，成像在二倍焦距外，烛焰移动的速度小于像移动的速度；
（5）探究焦距不同的凸透镜成实像时的特点，采用的是控制变量法，实验中需要控制物距不变，改变焦距的大小，根据表格中的数据可知，物距发生了变化，所以无法得出正确的结论。
故答案为：（1）倒立；10.0；（2）左；缩小；照相机；（3）C；（4）小于；（5）没有控制物距相同。
23．（5分）小胜用如图所示的实验装置测量小车运动的平均速度，她设计的实验步骤如下：
①把小车放在斜面顶端，金属片放在斜面底端，用刻度尺测出小车将要通过的路程s1；
②用停表测量小车从斜面顶端由静止滑下到撞击金属片的时间t1；
③利用公式算出小车通过斜面全程的平均速度v1；
④将金属片移至斜面的中部，测出小车到金属片的距离s2；
⑤用停表测量小车从斜面顶端由静止滑过s2所用时间t2，并算出这段路程的平均速度v2。
表格中记录了部分数据，请回答下列问题：
（1）该实验的原理是 ；
（2）为了方便计时，应使斜面的坡度较 小 （选填“大”或“小”）；
（3）实验中，小车做 加速 直线运动；
（4）停表从0s开始计时，小车到达底端停止计时，示数如图所示，则t1＝ 2 s；
（5）小车通过斜面后半程的平均速度为v3，v3＝ 0.5 m/s。
【解答】解：（1）实验中测量小车运动路程和时间，然后用路程与时间之比求速度，所以该实验的原理是
（2）当斜面的坡度较小时，小车在斜面上运动时间较长，更方便用秒表计量时间。
（3）小车沿斜面顶端由静止下滑到斜面底端的过程中，上半段和下半段长度相同，上半段的运动时间较多，下半段的运动时间较少，所以上半段的速度小于下半段的速度，故小车做加速直线运动。
（4）由图可知，小表盘计量分钟，分针指的是零，大表盘计量秒，分度值为0.1s，秒针指的位置是2s，所以t1＝2s，
（5）由表中数据可得，小车通过斜面后半程的平均速度。
故答案为：（1）；（2）小；（3）加速；（4）2；（5）0.5。
四、综合题（共2小题，计16分）
24．（8分）一列长360m的火车以108km/h的速度匀速驶过隧道，测得火车完全通过隧道需要72s，求：
（1）火车的速度108km/h合 30 m/s；
（2）隧道的长度；
（3）火车全部在隧道内运动的时间。
【解答】解：
（1）因为1m/s＝3.6km/h，
所以108km/h＝108×m/s＝30m/s；
（2）由v＝可得火车完全通过隧道行驶的路程：
s1＝vt1＝30m/s×72s＝2160m；
隧道的长度：
L隧道＝s1﹣L车＝2160m﹣360m＝1800m；
（3）火车全部在隧道内运行的路程：
s2＝L隧道﹣L车＝1800m﹣360m＝1440m，
由v＝可得，火车全部在隧道内运行的时间：
t2＝＝＝48s；
故答案为：（1）30；
（2）隧道的长度为1800m；
（3）火车全部在隧道内运动的时间为48s。
25．（8分）如图所示，一辆汽车上午8：30从甲地出发，沿连霍高速公路去杨凌（全程限速120km/h），途经乙地的时间为9：30，上述行驶路线可当作直线处理。
（1）计算该汽车从甲地到乙地行驶的平均速度为多少千米/时？
（2）在不超速的情况下，该车从乙地行驶到杨凌最少需要多长时间？
（3）汽车驾驶员从发现情况到采取制动所需要的时间叫反应时间，在反应时间内通过的路程叫反应距离。若该汽车在平直公路上以120km/h速度匀速行驶，驾驶员发现前方有障碍物，经过0.6s反应时间后采取制动，汽车又行驶了80m后，恰好停在障碍物前方，求驾驶员发现障碍物时汽车所处位置到障碍物的距离。
【解答】解：（1）汽车从甲地到乙地的时间：t＝9：30﹣8：30＝1h，该汽车从甲地到乙地行驶的平均速度：
v＝＝＝50km/h；
（2）该车从乙地行驶到上海的路程是90km，汽车在不超速情况下，最高速度为120km/h，
根据v＝可知，车从乙地行驶到上海最少需要多长时间为：
t′＝＝＝0.75h；
（3）由v＝可得反应距离：
s反＝v′t″＝120×m/s×0.6s＝20m；
驾驶员发现障碍物时汽车所处位置到障碍物的距离是汽车的反应距离和制动距离之和：
s″＝s反+s制动＝20m+80m＝100m。
答：（1）计算该汽车从甲地到乙地行驶的平均速度为50km/h；
（2）在不超速的情况下，该车从乙地行驶到上海最少需要0.75h；
（3）驾驶员发现障碍物时汽车所处位置到障碍物的距离是100m。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/11/22 14:55:39；用户：宇轩初物；邮箱：[email protected]；学号：28022443次数
1
2
3
4
5
6
7
8
9
时间t/min
0
1
2
3
4
5
6
7
8
温度T/℃
80
88
94
98
99
100
100
100
100
凸透镜焦距f/cm
物距u/cm
像距v/cm
像的大小
5.0
15.0
7.5
较小
10.0
25.0
16.7
较大
15.0
35.0
26.3
最大
次数
路程s/m
运动时间t/s
平均速度v/（m•s﹣1）
1
0.80
2
0.40
1.2
次数
1
2
3
4
5
6
7
8
9
时间t/min
0
1
2
3
4
5
6
7
8
温度T/℃
80
88
94
98
99
100
100
100
100
凸透镜焦距f/cm
物距u/cm
像距v/cm
像的大小
5.0
15.0
7.5
较小
10.0
25.0
16.7
较大
15.0
35.0
26.3
最大
次数
路程s/m
运动时间t/s
平均速度v/（m•s﹣1）
1
0.80
2
0.40
1.2
