高中物理人教版 (2019)选择性必修 第二册电磁振荡单元测试一课一练

这是一份高中物理人教版 (2019)选择性必修 第二册电磁振荡单元测试一课一练，共9页。试卷主要包含了全卷满分100分，1 cm等内容，欢迎下载使用。

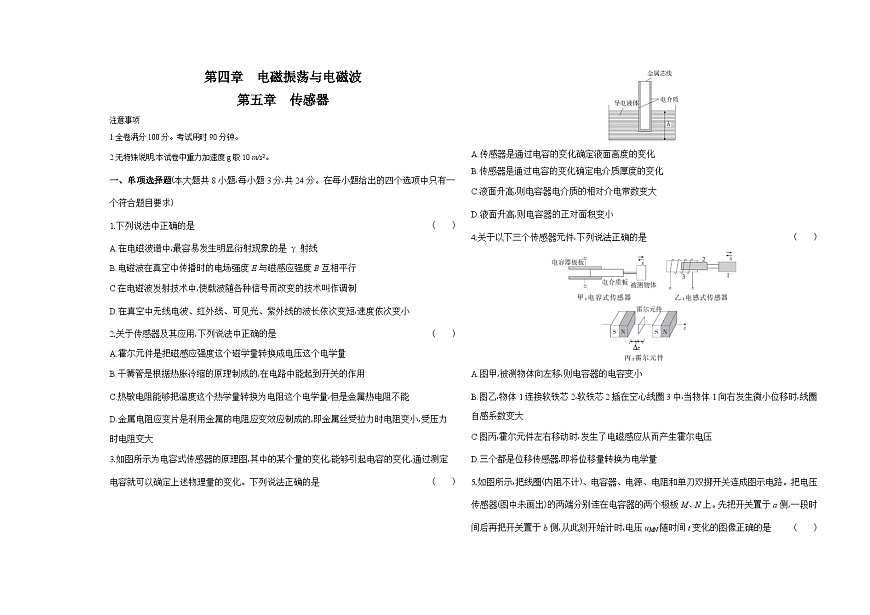

注意事项
1.全卷满分100分。考试用时90分钟。
2.无特殊说明,本试卷中重力加速度g取10 m/s2。
一、单项选择题(本大题共8小题,每小题3分,共24分。在每小题给出的四个选项中只有一个符合题目要求)
1.下列说法中正确的是( )
A.在电磁波谱中,最容易发生明显衍射现象的是γ射线
B.电磁波在真空中传播时的电场强度E与磁感应强度B互相平行
C.在电磁波发射技术中,使载波随各种信号而改变的技术叫作调制
D.在真空中无线电波、红外线、可见光、紫外线的波长依次变短,速度依次变小
2.关于传感器及其应用,下列说法中正确的是( )
A.霍尔元件是把磁感应强度这个磁学量转换成电压这个电学量
B.干簧管是根据热胀冷缩的原理制成的,在电路中能起到开关的作用
C.热敏电阻能够把温度这个热学量转换为电阻这个电学量,但是金属热电阻不能
D.金属电阻应变片是利用金属的电阻应变效应制成的,即金属丝受拉力时电阻变小,受压力时电阻变大
3.如图所示为电容式传感器的原理图,其中的某个量的变化,能够引起电容的变化,通过测定电容就可以确定上述物理量的变化。下列说法正确的是( )
A.传感器是通过电容的变化确定液面高度的变化
B.传感器是通过电容的变化确定电介质厚度的变化
C.液面升高,则电容器电介质的相对介电常数变大
D.液面升高,则电容器的正对面积变小
4.关于以下三个传感器元件,下列说法正确的是( )

A.图甲,被测物体向左移,则电容器的电容变小
B.图乙,物体1连接软铁芯2,软铁芯2插在空心线圈3中,当物体1向右发生微小位移时,线圈自感系数变大
C.图丙,霍尔元件左右移动时,发生了电磁感应从而产生霍尔电压
D.三个都是位移传感器,即将位移量转换为电学量

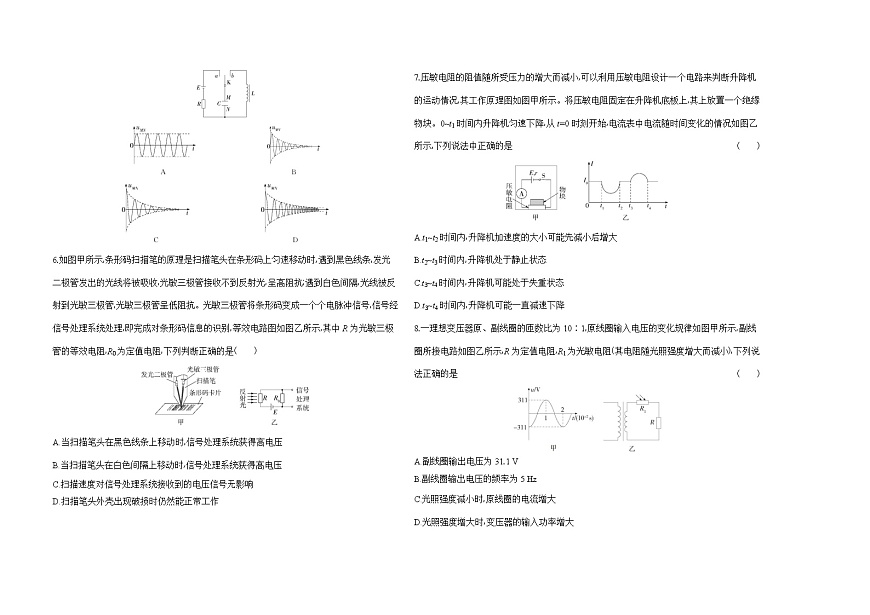

5.如图所示,把线圈(内阻不计)、电容器、电源、电阻和单刀双掷开关连成图示电路。把电压传感器(图中未画出)的两端分别连在电容器的两个极板M、N上。先把开关置于a侧,一段时间后再把开关置于b侧,从此刻开始计时,电压uMN随时间t变化的图像正确的是( )


6.如图甲所示,条形码扫描笔的原理是扫描笔头在条形码上匀速移动时,遇到黑色线条,发光二极管发出的光线将被吸收,光敏三极管接收不到反射光,呈高阻抗;遇到白色间隔,光线被反射到光敏三极管,光敏三极管呈低阻抗。光敏三极管将条形码变成一个个电脉冲信号,信号经信号处理系统处理,即完成对条形码信息的识别,等效电路图如图乙所示,其中R为光敏三极管的等效电阻,R0为定值电阻,下列判断正确的是( )

A.当扫描笔头在黑色线条上移动时,信号处理系统获得高电压
B.当扫描笔头在白色间隔上移动时,信号处理系统获得高电压
C.扫描速度对信号处理系统接收到的电压信号无影响
D.扫描笔头外壳出现破损时仍然能正常工作
7.压敏电阻的阻值随所受压力的增大而减小,可以利用压敏电阻设计一个电路来判断升降机的运动情况,其工作原理图如图甲所示。将压敏电阻固定在升降机底板上,其上放置一个绝缘物块。0~t1时间内升降机匀速下降,从t=0时刻开始,电流表中电流随时间变化的情况如图乙所示,下列说法中正确的是( )

A.t1~t2时间内,升降机加速度的大小可能先减小后增大
B.t2~t3时间内,升降机处于静止状态
C.t3~t4时间内,升降机可能处于失重状态
D.t3~t4时间内,升降机可能一直减速下降
8.一理想变压器原、副线圈的匝数比为10∶1,原线圈输入电压的变化规律如图甲所示,副线圈所接电路如图乙所示,R为定值电阻,R1为光敏电阻(其电阻随光照强度增大而减小),下列说法正确的是( )

A.副线圈输出电压为31.1 V
B.副线圈输出电压的频率为5 Hz
C.光照强度减小时,原线圈的电流增大
D.光照强度增大时,变压器的输入功率增大

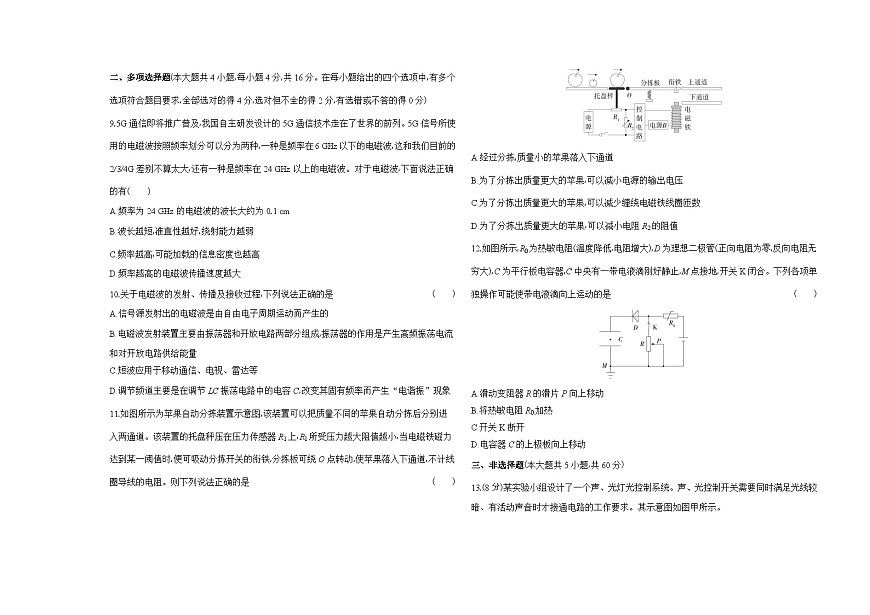

二、多项选择题(本大题共4小题,每小题4分,共16分。在每小题给出的四个选项中,有多个选项符合题目要求,全部选对的得4分,选对但不全的得2分,有选错或不答的得0分)
9.5G通信即将推广普及,我国自主研发设计的5G通信技术走在了世界的前列。5G信号所使用的电磁波按照频率划分可以分为两种,一种是频率在6 GHz以下的电磁波,这和我们目前的2/3/4G差别不算太大,还有一种是频率在24 GHz以上的电磁波。对于电磁波,下面说法正确的有( )
A.频率为24 GHz的电磁波的波长大约为0.1 cm
B.波长越短,准直性越好,绕射能力越弱
C.频率越高,可能加载的信息密度也越高
D.频率越高的电磁波传播速度越大
10.关于电磁波的发射、传播及接收过程,下列说法正确的是( )
A.信号源发射出的电磁波是由自由电子周期运动而产生的
B.电磁波发射装置主要由振荡器和开放电路两部分组成,振荡器的作用是产生高频振荡电流和对开放电路供给能量
C.短波应用于移动通信、电视、雷达等
D.调节频道主要是在调节LC振荡电路中的电容C,改变其固有频率而产生“电谐振”现象
11.如图所示为苹果自动分拣装置示意图,该装置可以把质量不同的苹果自动分拣后分别进入两通道。该装置的托盘秤压在压力传感器R1上,R1所受压力越大阻值越小,当电磁铁磁力达到某一阈值时,便可吸动分拣开关的衔铁,分拣板可绕O点转动,使苹果落入下通道,不计线圈导线的电阻。则下列说法正确的是( )
A.经过分拣,质量小的苹果落入下通道
B.为了分拣出质量更大的苹果,可以减小电源的输出电压
C.为了分拣出质量更大的苹果,可以减少缠绕电磁铁线圈匝数
D.为了分拣出质量更大的苹果,可以减小电阻R2的阻值
12.如图所示,R0为热敏电阻(温度降低,电阻增大),D为理想二极管(正向电阻为零,反向电阻无穷大),C为平行板电容器,C中央有一带电液滴刚好静止,M点接地,开关K闭合。下列各项单独操作可能使带电液滴向上运动的是( )
A.滑动变阻器R的滑片P向上移动
B.将热敏电阻R0加热
C.开关K断开
D.电容器C的上极板向上移动
三、非选择题(本大题共5小题,共60分)
13.(8分)某实验小组设计了一个声、光灯光控制系统。声、光控制开关需要同时满足光线较暗、有活动声音时才接通电路的工作要求。其示意图如图甲所示。
(1)声、光控制开关中的声控继电器与光控继电器是 (填“并联”或“串联”)关系。
(2)其中光控继电器的电路结构如图乙所示。已知环境亮度越大,光敏元件阻值越小,当电路电流小于某阈值I0时,继电器开始工作。在设定的光照度条件下调节滑动变阻器,使继电器恰好开始工作,此时电流表示数如图丙所示,此时I0= A。

(3)为了节约用电,需要降低光照度阈值,应该把滑动变阻器阻值调 。
14.(12分)现要组装一个酒精测试仪,它利用一种二氧化锡半导体型酒精气体传感器,此传感器的电阻R随酒精气体浓度的变化而变化,人呼出的气体中的酒精气体浓度与人血液中酒精含量有关,因此得出此传感器电阻R与人的血液酒精含量的对应关系,如图甲所示。目前国际公认的酒驾标准是“0.2 mg/mL≤血液酒精含量
