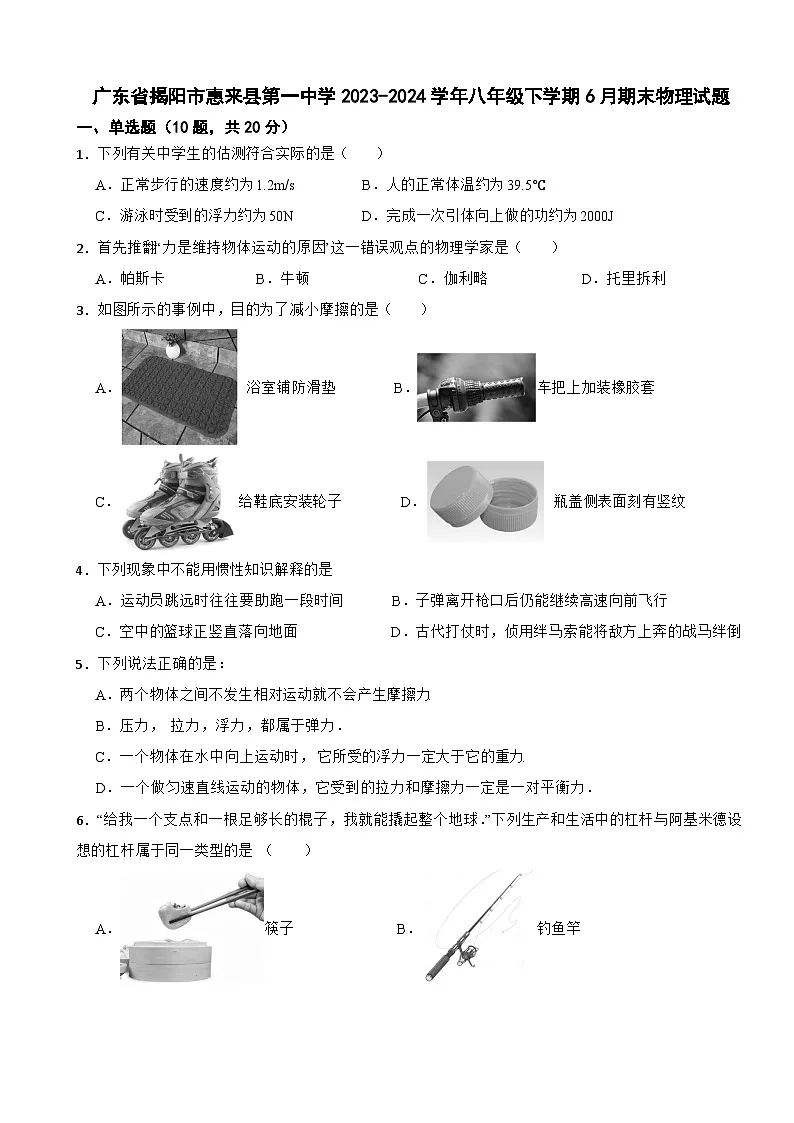

广东省揭阳市惠来县第一中学2023-2024学年八年级下学期6月期末物理试题

这是一份广东省揭阳市惠来县第一中学2023-2024学年八年级下学期6月期末物理试题，共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1．下列有关中学生的估测符合实际的是（ ）
A．正常步行的速度约为1.2m/s B．人的正常体温约为39.5℃
C．游泳时受到的浮力约为50N D．完成一次引体向上做的功约为2000J
2．首先推翻“力是维持物体运动的原因”这一错误观点的物理学家是（ ）
A．帕斯卡B．牛顿C．伽利略D．托里拆利
3．如图所示的事例中，目的为了减小摩擦的是（ ）
A． 浴室铺防滑垫 B．车把上加装橡胶套
C．给鞋底安装轮子 D． 瓶盖侧表面刻有竖纹
4．下列现象中不能用惯性知识解释的是
A．运动员跳远时往往要助跑一段时间 B．子弹离开枪口后仍能继续高速向前飞行
C．空中的篮球正竖直落向地面 D．古代打仗时，侦用绊马索能将敌方上奔的战马绊倒
5．下列说法正确的是：
A．两个物体之间不发生相对运动就不会产生摩擦力.
B．压力， 拉力，浮力，都属于弹力．
C．一个物体在水中向上运动时， 它所受的浮力一定大于它的重力.
D．一个做匀速直线运动的物体，它受到的拉力和摩擦力一定是一对平衡力．
6．“给我一个支点和一根足够长的棍子，我就能撬起整个地球．”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是 （ ）
A．筷子 B．钓鱼竿

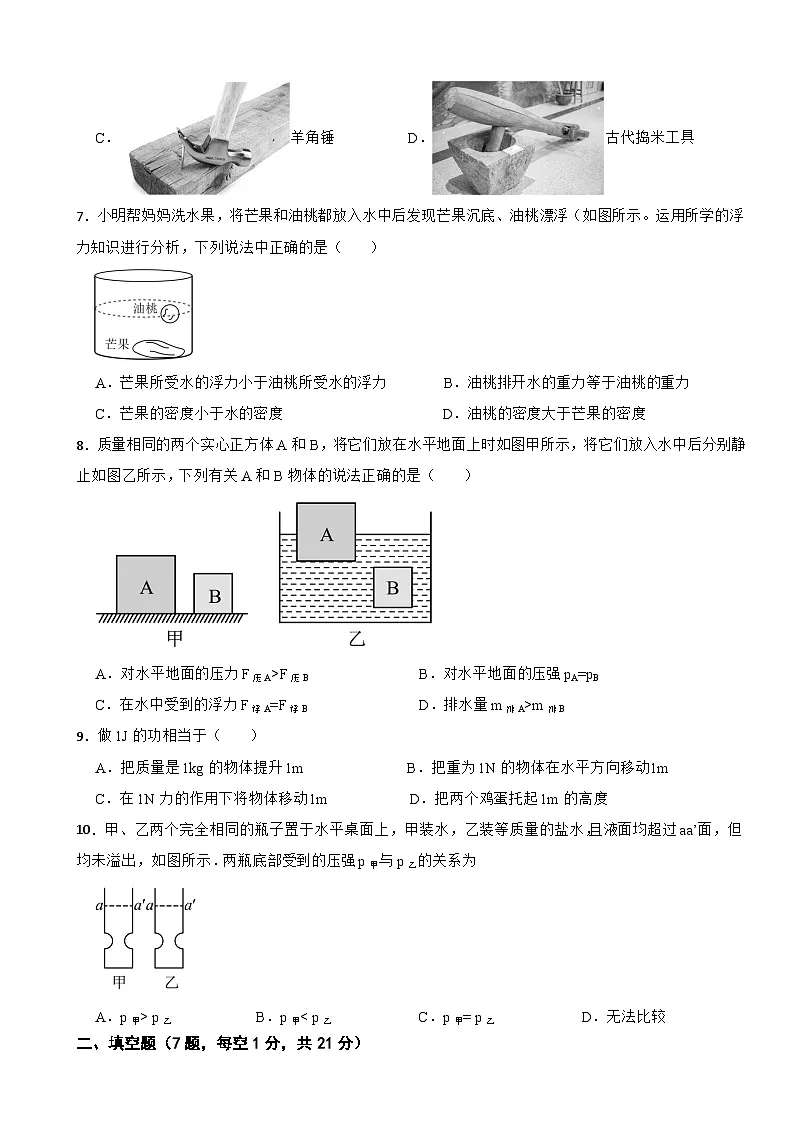

C．羊角锤 D．古代捣米工具
7．小明帮妈妈洗水果，将芒果和油桃都放入水中后发现芒果沉底、油桃漂浮（如图所示。运用所学的浮力知识进行分析，下列说法中正确的是（ ）
A．芒果所受水的浮力小于油桃所受水的浮力 B．油桃排开水的重力等于油桃的重力
C．芒果的密度小于水的密度 D．油桃的密度大于芒果的密度
8．质量相同的两个实心正方体A和B，将它们放在水平地面上时如图甲所示，将它们放入水中后分别静止如图乙所示，下列有关A和B物体的说法正确的是（ ）
A．对水平地面的压力F压A>F压BB．对水平地面的压强pA=pB
C．在水中受到的浮力F浮A=F浮BD．排水量m排A>m排B
9．做1J的功相当于（ ）
A．把质量是1kg的物体提升1m B．把重为1N的物体在水平方向移动1m
C．在1N力的作用下将物体移动1m D．把两个鸡蛋托起1m的高度
10．甲、乙两个完全相同的瓶子置于水平桌面上，甲装水，乙装等质量的盐水，且液面均超过aa’面，但均未溢出，如图所示．两瓶底部受到的压强p甲与p乙的关系为
A．p甲> p乙B．p甲< p乙C．p甲= p乙D．无法比较
二、填空题（7题，每空1分，共21分）

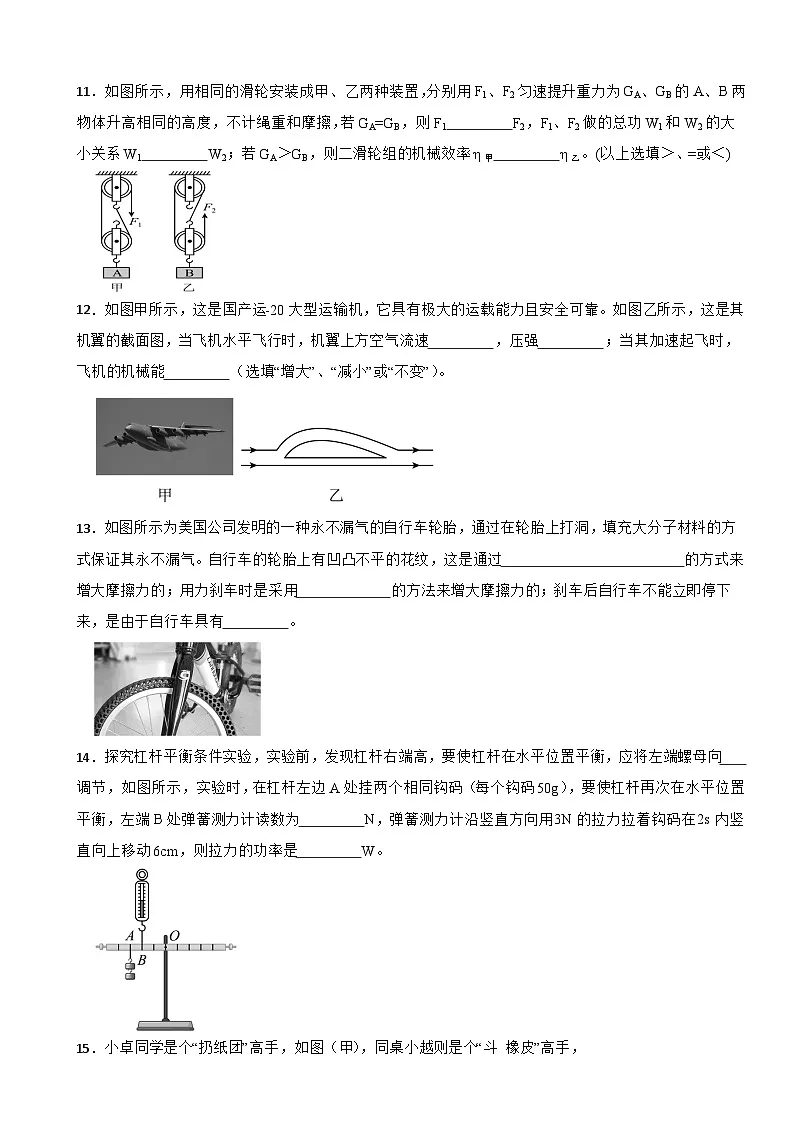

11．如图所示，用相同的滑轮安装成甲、乙两种装置，分别用F1、F2匀速提升重力为GA、GB的A、B两物体升高相同的高度，不计绳重和摩擦，若GA=GB，则F1 F2，F1、F2做的总功W1和W2的大小关系W1 W2；若GA＞GB，则二滑轮组的机械效率η甲 η乙。(以上选填＞、=或＜)
12．如图甲所示，这是国产运-20大型运输机，它具有极大的运载能力且安全可靠。如图乙所示，这是其机翼的截面图，当飞机水平飞行时，机翼上方空气流速 ，压强 ；当其加速起飞时，飞机的机械能 （选填“增大”、“减小”或“不变”）。
13．如图所示为美国公司发明的一种永不漏气的自行车轮胎，通过在轮胎上打洞，填充大分子材料的方式保证其永不漏气。自行车的轮胎上有凹凸不平的花纹，这是通过 的方式来增大摩擦力的；用力刹车时是采用 的方法来增大摩擦力的；刹车后自行车不能立即停下来，是由于自行车具有 。
14．探究杠杆平衡条件实验，实验前，发现杠杆右端高，要使杠杆在水平位置平衡，应将左端螺母向 调节，如图所示，实验时，在杠杆左边A处挂两个相同钩码（每个钩码50g），要使杠杆再次在水平位置平衡，左端B处弹簧测力计读数为 N，弹簧测力计沿竖直方向用3N的拉力拉着钩码在2s内竖直向上移动6cm，则拉力的功率是 W。
15．小卓同学是个“扔纸团”高手，如图（甲），同桌小越则是个“斗 橡皮”高手，
如图（乙）。由小卓出手的纸团划出了一道美妙的弧线准确的落入了纸篓。纸团投出后，纸团由于惯性会继续向前飞行一段距离，从瞄准到投射再到纸团入篓的整个过程中，小卓同学对纸团 （做了功/没有做功），从纸团出手到入篓的过程中，下列哪一幅图线能正确反应动能（E动）与时间（t）的关系如图（丙） 。他尽量的用力将橡皮压弯，目的是为了使橡皮获得更多的 ，从而使橡皮跳得更高、更远，赢得比赛。
16．锤子的锤头变松了，可用撞击锤柄下端的方法使锤头紧套在锤柄上，锤头和锤柄一起向下运动，当锤柄的下端受到撞击时突然变为 ，锤头由于具有 ，继续向下运动，紧套在锤柄上，且锤头的质量 （选填“越大”或“越小”）越容易套紧。
17．功率相同的甲、乙两辆汽车，各自在水平公路上做匀速直线运动，汽车甲在2min内行驶1200m，汽车乙在半小时内行驶15km，则甲、乙两车速度之比为 。甲、乙两车发动机做功之比为 ；甲、乙两车所受阻力之比为 。
三、作图题（3题，2分+2分+3分=7分）
18．如图所示，两个匀质长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，请作出物体A受力的示意图。
19．“节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1．
20．如图所示，将凸透镜倾斜放置在水平放置的平面镜的左侧，其主光轴与水平面成45°角，请画出其折射光线和通过平面镜反射后的光线，并标出反射角的度数。
四、实验题（3题，每空1分，共21分）
21．（1）如图甲，该刻度尺的分度值为 cm，所测得圆的直径是 cm；
（2）如图乙，秒表的读数为 s；
（3）如图丙，该体温计的读数是 ℃，测量完成后从患者腋下取出体温计示数 变化（选填“会”或“不会”）；
（4）如图丁，速度表的示数为 km/h；
（5）如图戊，温度计的时数为 ℃。
22．小明对杠杆开展相关实验探究（不计支点处摩擦）。
（1）小明安装好杠杆，将平衡螺母向左调节，杠杆在水平位置平衡 端翘起（选填“左”或“右”）；
（2）如图甲所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，弹簧测力计的示数为 N；若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验 （选填“偏大”“偏小”或“不变”）；
（3）小明换用可变形杠杆（AOB可绕O点转动）进一步研究杠杆平衡条件：当杠杆处于图乙所示水平位置平衡时，保持物块M的位置不变，则应将物块N的悬挂点移动到 ___________；
A．①点处B．②点处C．①和②之间
（4）小明提出新的问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明利用如图丁所示装置进行探究，在杠杆A点处挂上2个钩码，使杠杆在水平位置处于平衡状态，以弹簧测力计的拉力为动力F1，钩码的拉力为阻力F2，多次调整力和力臂的大小进行测量，发现：F1l1总是 F2l2（选填“>”“＜”或“=”），其原因主要是 。
23．如图所示，爱探究的小名在实验室做测量木块密度的实验。
（1）将托盘天平放在 桌面上，移动 至零刻度线，此时指针如图乙所示，他应该将平衡螺母向 （选填“左”或“右”）移动，直至天平平衡；
（2）小名将木块放在托盘天平左盘，往右盘加减砝码和移动游码，天平再次平衡时，砝码和游码的位置如图丙所示，则木块质量为 g；
（3）小名用图丁测量木块体积，弹簧测力计示数为0.1N，则木块所受浮力为 N，计算得木块体积；
（4）小联认为弹簧测力计不够精确，改进设计了如图所示的实验。
①图甲电子秤示数为m0=100g；
②图乙木块漂浮时，电子秤示数为m1=112g；
③图丙用细针将木块压入水中，木块未触底，静止时电子秤示数为m2=115g，则该实验测得木块密度为 kg/m3；
（5）小名和小联兴趣正浓，继续探究盐水密度。
④图丁在烧杯中加入适量盐水，电子秤示数为m3；
⑤图戊用细针将木块压入盐水中，木块未触底，静止时电子秤示数为m4；则盐水密度ρ盐= （用字母m0、m1、m2、m3、m4、ρ水表示）；
（6）若图乙、丙中木块吸水，则该实验测得木块密度值 （选填“偏大”“偏小”或“准确”）。
五、计算题（2题，第24题6分，第27题7分，共13分）
24．如图甲所示是工人搬运货物的情景，过程简化为如图乙所示：先利用斜面将货物匀速推到车上，再将货物水平匀速推到d点，这个过程中推力大小保持为800N，方向与运动方向保持一致，货物重为1000N，各段长度如图乙所示，推上斜面用时10s，水平推动用时5s，g=10N/kg，求：
（1）将货物沿斜面推到车上的过程中，货物的运动速度；
（2）货物从b点到d点的运动过程中，推力做功的功率大小；
（3）货物在斜面上受到的摩擦力大小。
25．如图甲所示，圆柱形容器中盛有适量的水，其内底面积为100cm2．弹簧测力计的下端挂着一个正方体花岗岩，将花岗岩从容器底部开始缓慢向上提起的过程中，弹簧测力计的示数F与花岗岩下底距容器底部的距离h的关系如图乙所示。（g＝10N/kg）求：
（1）在花岗岩未露出水面前所受水的浮力大小；
（2）花岗岩的密度；
（3）从开始提起到花岗岩完全离开水面，水对容器底部减小的压强。
六、综合题（3题，每空1分，共18分）
26．生活中的透镜。
（1）日常生活中，我们经常会看到一些现象。比如从侧面看圆形鱼缸里的鱼，看到的鱼会比实际的大。水银温度计的玻璃外壳是弧形的，读数时需要旋转到一个特定角度，才能看清楚里面的水银柱。这是利用水或玻璃形成一个 透镜。在野外，塑料瓶不能乱扔，除了塑料难以降解的原因外，还有一个很重要的原因，就是塑料容器若积水，会对太阳光有 作用，容易引起火灾；
（2）下图中猫和老鼠的图片立在书桌上，一个圆柱形玻璃杯装满水放在画前，透过玻璃杯发现老鼠变胖了，并且还掉头奔向猫，此时的成像原理与 （选填“显微”或“望远”）镜的 （选填“目镜”或“物镜”）相同；
（3）如图为一个足球饰品。玻璃材质的足球放在托槽底座上，防止随意滚动。透过足球或透过底座，都能看到窗前的小朋友。透过足球看到的小朋友的像是 （选填“实”或“虚”）像。
27．冰壶运动员的鞋子。
如图1，冰壶运动被大家喻为冰上的“国际象棋”，它考验参与者的体能与脑力，展现动静之美，取舍之智慧。冰壶运动员所穿的鞋子可以帮助运动员调节自己的运动，两只鞋子的鞋底材质并不相同：蹬冰脚的鞋底为橡胶制成而滑行脚的鞋底为塑料制成。这是什么原因呢？请帮助探究小组完成探究活动。
（1）（2）
（1）回顾课本实验：
①如图2甲，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小。请你在图甲中画出木块所受摩擦力的示意图 。
②如图2乙，在木块上加放砝码，改变木块对长木板的 ，测出摩擦力的大小。发现此种情况下的滑动摩擦力比步骤①中的 （填“大”、“小”或“相等”）。
③换用材料相同但表面粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩擦力。将此时摩擦力的大小与步骤 （填“①”或“②”）中测得的摩擦力进行比较，可知滑动摩擦力的大小与接触面粗糙程度有关。
（2）科学探究：
①探究小组将一个长方形木块上下两个表面分别粘贴上橡胶片和塑料片。先将橡胶底面与桌面接触，测出此种情况下的滑动摩擦力Ff1；然后将塑料底面与桌面接触，测出滑动摩擦力Ff2。实验发现： 。
②请你根据实验探究结果解释为什么蹬冰鞋的鞋底与滑行脚的鞋底需要用不同材料制成？ （说明原理即可）
28．深海勇士号载人潜水器是我国自主设计的第二台深海载人潜水器，如图所示。其主要技术参数如下表（部分数据作近似处理），深海勇士号挂有适当数量的压载铁（载荷），可通过改变压载铁的数量，来控制其下沉或上浮。2023年5月20日，国家文物局利用深海勇士号载人潜水器对南海西北陆坡一号沉船进行了第一次考古调查。
（1）深海勇士号的外壳选择钛合金板，这主要是因为这种材料具有较大的 （选填“密度”或“硬度”）；
（2）深海勇士号在水面下下潜的过程中受到海水的压强 ，浮力 ；（均选填“变大”“变小”或“不变”；假设海水密度不变）
（3）加速下沉的深海勇士号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力的大小等于其所受重力的大小，不计水的阻力，则深海勇士号将 （填选项）；
A．继续加速下沉 B．减速直线下沉 C．匀速直线下沉 D．立即静止
（4）当深海勇士号处于1000m深海工作区时，所受的浮力为 N；（g取10N/kg，ρ海水=1.03×103kg/m3）
（5）深海勇士号采用深潜器无动力下潜上浮技术，是靠改变压载铁的数量来实现浮沉的。为什么深海勇士号在深海中须通过抛掉压载铁实现上浮，而不是像潜艇那样采用排水的方法实现上浮？请写出可能的原因： 。
答案解析部分
1．【答案】A
【知识点】温度及温度计的使用与读数；速度与物体运动；重力及其大小的计算；功的计算及应用
【解析】【解答】 解：A、人正常步行的速度约为4km/h＝4×13.6m/s≈1.1m/s，故A正确；
B、人的正常体温约为37℃，且变化不大，故B错误；
C、漂浮的物体受到的浮力等于其重力；中学生的体重约500N，游泳时接近漂浮状态，所以受到的浮力在500N左右，故C错误；
D、中学生体重大约50kg，完成一次引体向上运动距离大约40cm，则一次做功W=Gh=50kg×10N/kg×0.4m=200J，故D错误。
故选：A。
【分析】 首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
2．【答案】C
【知识点】力与运动的关系
【解析】【解答】A．帕斯卡，证明了液体压强与液体的深度有关，他的名字被命名为压强的单位。A不符合题意；
B．牛顿，在伽利略的基础上总结出力学三大定律，他的名字被命名为力的单位。B不符合题意；
C．伽利略，最早推翻亚里士多德的“力是维持物体运动的原因”这一观点的物理学家。C符合题意；
D．托里拆利，以测出大气压数值而著称。D不符合题意。
故答案为：C。
【分析】伽利略是首先发现了力不是维持物体运动的原因。
3．【答案】C
【知识点】增大或减小摩擦的方法
【解析】【解答】 解：A、浴室铺防滑垫，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不合题意；
B、车把上加装橡胶套，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不合题意；
C、给鞋底安装轮子，是用滚动代替滑动的方法来减小摩擦力，故C符合题意；
D、瓶盖侧表面刻有竖纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不合题意。
故选：C。
【分析】 （1）摩擦力大小的影响因素：压力大小和接触面的粗糙程度；
（2）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
（3）减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
4．【答案】C
【知识点】惯性及其现象
【解析】【解答】解：A、跳远运动员在助跑后起跳，由于惯性，仍会保持运动状态，所以，可以提高成绩，即利用了惯性，故A不符合题意；
B、子弹离开枪口后，由于惯性，仍能继续高速向前飞行，故B不符合题意；
C、空中篮球正在落向地面这是由于重力的原因，和惯性无关，故C符合题意；
D、古代打仗时，使用绊马索能将敌方飞奔的马绊倒，即马原来处于运动状态，当马碰到绊马索后，其下身运动停止，而上身由于惯性，继续保持运动状态，故D不符合题意。
故选：C。
【分析】（1）惯性指的是物体保持原来运动状态不变的性质；
（2）重力的方向是竖直向下的，故抛在高空的物体由于重力的原因会向下运动。
5．【答案】B
【知识点】弹力；二力平衡的条件及其应用；摩擦力产生的条件
【解析】【解答】 解： A、当两个物体之间没有发生相对运动但有相对运动趋势时，物体间也会产生摩擦力，此时为静摩擦力，故A错误；
B、常见的压力、拉力、支持力都是发生弹性形变而产生的力，即压力、拉力、支持力属于弹力；浮力是物体上下表面所受的液体压力差，所以浮力也属于弹力，故B正确；
C、当物体在水中向上匀速运动时，它所受的浮力等于它的重力，故C错误；
D、当物体在斜面上向上做匀速直线运动时，虽然处于平衡状态，但由于还要克服物体的部分重力，所以它受到的拉力大于摩擦力，则拉力和摩擦力不是一对平衡.
力，故D错误。
故选：B。
【分析】（1）摩擦力产生条件：两物相互接触并相互挤压、接触面粗糙、有相对运动或趋势。
（2）弹力是指物体发生弹性形变而产生的力。
（3）二力平衡的条件：作用在同一物体的两个力，大小相等、方向相反、作用在同一直线上。
（4）物体在水平面上匀速运动时，受到的力是平衡力，平衡力大小相等。
6．【答案】C
【知识点】杠杆的分类
【解析】【解答】 解：阿基米德设想的杠杆属于省力杠杆。
A、筷子夹在使用过程中，动力臂小于阻力臂，是费力杠杆；
B、鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、羊角锤拔钉子过程中，动力臂大于阻力臂，是省力杠杆；
D、古代捣谷工具在使用过程中，动力臂小于阻力臂，是费力杠杆。
故选：C。
【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
7．【答案】B
【知识点】阿基米德原理；物体的浮沉条件及其应用
【解析】【解答】A．根据图像，芒果排开水的体积大于油桃排开水的体积，根据F浮=ρ液V排g得，芒果所受水的浮力大于油桃所受水的浮力，故A错误；
B．由F浮=G排得，油桃漂浮，排开水的重力等于油桃的重力，故B正确；
C．芒果在水中沉底，芒果的密度大于水的密度，故C错误；
D．油桃在水中漂浮，油桃的密度小于水的密度，而芒果的密度大于水的密度，则油桃小于芒果的密度，故D错误。
故选B。
【分析】漂浮的物体受到的浮力等于物体的重力，等于排开液体的重力，漂浮物体的密度小于液体密度；沉底的物体密度大于液体密度。
8．【答案】C
【知识点】重力及其大小的计算；压强的大小及其计算；阿基米德原理；物体的浮沉条件及其应用
【解析】【解答】 解：AB、正方体A和B的质量相同，根据G=mg知A和B的重力相同，根据在水平面上物体对水平面的压力大小等于物体的重力知A、B对水平地面的压力相等，根据图知A的受力面积大于B受力面积的关系，由p=FS知A对水平地面的压强小于B对水平地面的压强，即pA＜pB，故A、B错误；
C、由图知将A、B放入水中后，A漂浮，B悬浮，
根据物体的浮沉条件可知，漂浮时浮力等于其重力，悬浮时浮力也等于其重力，由于两物体重力相同，所以两物体在水中受到的浮力相等，即F浮A=F浮B，故C正确；
D、根据阿基米德原理F浮=G排知A、B排开液体的重力相同，根据G=mg知A、B的排水量相同，即m排A=m排B，故D错误。
故选：C。
【分析】 （1）根据G=mg判断出A和B重力的关系，根据在水平面上物体对水平面的压力大小等于物体的重力判断出A、B对水平地面压力的关系，根据图判断出A、B受力面积的关系，由p=FS判断出A、B对水平地面压强的关系；
（2）根据物体的浮沉条件判断出AB受到浮力的关系，由阿基米德原理判断出排开水的重力，由G=mg判断出A、B排水量的关系。
9．【答案】D
【知识点】功的计算及应用
【解析】【解答】 解：A、质量为1kg的物体，受到的重力为G=mg=1kg×10N/kg=10N；
把质量是1kg的物体匀速提高1m所做的功W=Gh=10N×1m=10J，故A错误；
B、把重为1N的物体沿水平地面移动1m，在重力的方向上没有移动距离，所以把重为1N的物体在水平方向移动1m重力所做的功为0，而水平方向的推力未知，功不可计算，故B错误；
C、用1N的力使物体移动1m，没有明确指出移动的距离是在力的方向上，无法计算做功多少，故C错误；
D、两个鸡蛋重力大约为1N，把两个鸡蛋托起1m高，做功W=Gh=1N×1m=1J，故D正确。
故选：D。
【分析】功是指作用在物体上的力与在力的方向上移动的距离的乘积，利用功的计算公式即可找出答案。
10．【答案】B
【知识点】液体压强的计算；液体压强计算公式的应用
【解析】【解答】解：由液体压强特点，即p=ρgℎ知，液体压强只与密度和深度有关，所以利用补缺的办法，假设将图中容器向内弯曲的部分补充同密度的液体，使其变成规则的圆柱体，这样液体对容器底的压强不变．
因为容器形状相同，所以补充液体的体积相等，而盐水的密度大，由m=ρV知，补充盐水的质量大，所以补充后总质量m水；杠杆的自重对杠杆平衡有影响
【知识点】探究杠杆的平衡条件实验
【解析】【分析】解：（1）要使杠杆在水平位置平衡，平衡螺母向上翘的一端移动，将平衡螺母向左调节，杠杆在水平位置平衡，说明杠杆左端翘起；
（2）设杠杆一格长为L，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，由杠杆平衡条件得到3×0.5N×2L=F×3L，解之得F=1N；
若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，杠杆的右端下沉，左端上翘，支点位置不变，左侧力臂减小，右侧力臂增大，根据杠杆平衡条件F1L1=F2L2可知，弹簧测力计的示数将偏小；
（3）根据杠杆平衡条件GML1=GNL2可知，当杠杆处于图乙所示水平位置平衡时，保持物块M的位置不变，OB向下折至如图丙所示的位置，L1不变，GM不变，L2减小，GN不变，而L2减小，则应将N移到②点处，保持力臂L2与，原来相同，杠杆才能重新平衡，故选B；
（4）用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响，所以F1l1总是大于F2l2。
故答案为：（1）左；（2）1；偏小；（3）B；（4）＞；杠杆的自重对杠杆平衡有影响。【分析】 （1）在调节杠杆平衡时，杠杆向哪端转动，哪端沉，平衡螺母要向另一端移动；
（2）根据杠杆平衡条件求出弹簧测力计的示数，根据力与力臂乘积的大小变化可判断出弹簧测力计的示数变化；
（3）图丙中使杠杆由水平位置缓慢转动到图中位置，两物块的重力大小不变，OA长度不变，根据杠杆平衡条件可判断出物块N对杠杆拉力的力臂的大小，再结合力臂的概念即可解答；
（4）支点没在杠杆中心处，杠杆自身重力会对杠杆平衡有影响，据此分析解答。
（1）要使杠杆在水平位置平衡，平衡螺母向上翘的一端移动，将平衡螺母向左调节，杠杆在水平位置平衡，说明杠杆左端翘起。
（2）[1]设杠杆一格长为L，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，由杠杆平衡条件得到
3×0.5N×2L=F×3L
解之得F=1N。
[2]若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，杠杆的右端下沉，左端上翘，支点位置不变，左侧力臂减小，右侧力臂增大，根据杠杆平衡条件可知，弹簧测力计的示数将偏小。
（3）根据杠杆平衡条件GMl1=GNl2可知，当杠杆处于图乙所示水平位置平衡时，保持物块M的位置不变，OB向下折至如图丙所示的位置，l1不变，GM不变，l2减小，GN不变，而l2减小，则应将N移到②点处，保持力臂l2与原来相同，杠杆才能重新平衡，故选B。
（4）[1][2]用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响，所以F1l1总是大于F2l2。
23．【答案】水平；游码；右；12；0.22；0.8×103；m4−m3m2−m0ρ水；偏大
【知识点】密度公式及其应用；固体密度的测量；设计实验测密度；阿基米德原理
【解析】【解答】 解：（1）正确使用天平：应先把天平放在水平桌面上，然后将游码移到标尺左端零刻度线位置上，此时指针偏向分度盘中线左侧，应将平衡螺母向右调，才能使天平平衡；
（2）由图丙知，标尺的分度值为0.2g，所以木块的质量为m=10g+2g=12g；
（3）木块的重力为：G=mg=0.012kg×10N/kg=0.12N，
图丁所示的木块浸没水中时木块共受到重力、拉力、浮力三个力的作用，
图丁中弹簧测力计的拉力F拉=0.1N，木块受到的浮力：F浮=G+F拉=0.12N+0.1N=0.22N；
（4）木块在水中漂浮时，受到的浮力等于重力，所以木块的质量为：m木=m1-m0；
用细钢针将木块压入，并完全浸没水中（木块不触底且水不溢出），静止时电子秤的示数为m2，则木块排开水的体积等于木块自身的体积，即：V木=m2−m0ρ水，木块的密度为：ρ木=m木V木=m1−m0m2−m0ρ水=m1−m0m2−m0•ρ水=112g−100g115g−100g×1.0g/cm3=0.8g/cm3=0.8×103kg/m3；
（5）如图戊，用细针将木块压入盐水中，木块未触底，静止时电子秤示数为m4，则木块排开盐水的体积等于木块自身的体积，即：V木=m4−m3ρ盐水，
所以m2−m0ρ水=m4−m3ρ盐水，解得，ρ盐=m4−m3m2−m0•ρ水。
（6）由于木块吸水后重力变大，浸没时排开水的体积不变，木块受到的浮力不变，则需要施加的向下压力就会变小，则测得m2的值会变小，所以会导致测得的体积变小、密度变大。
故答案为：（1）水平；游码；右；（2）12；（3）0.22；（4）0.8×103；（5）m4−m3m2−m0ρ水（6）偏大。
【分析】 （1）在调节天平平衡前，应将天平放在水平桌面上，然后将游码移到标尺左端的零刻度线处；指针左偏，平衡螺母右调；指针右偏，平衡螺母左调；
（2）天平的读数等于砝码的质量加游码在标尺上所对的刻度值；
（3）图丁中使用的是定滑轮，不能省力，所以弹簧测力计的示数即为对木块的拉力，根据二力平衡知识可知F浮=G+F拉求出浮力；
（4）（5）根据密度公式和物体的浮沉条件计算木块的密度；
（6）木块吸水后重力变大，浸没时排开水的体积不变，木块受到的浮力不变，则需要施加的向下压力就会变小，则测得m2的值会变小，根据前面推出的表达式分析测得密度的偏差。
24．【答案】（1）解：将货物沿斜面推到车上的过程中，货物的运动速度
v=st=1.5m10s=0.15m/s
（2）解：货物从b点到d点的运动过程中，这个过程中推力F=800N，推力做功W=Fs'=800N×1.5m=1200J
做功功率P=Wt=1200J5s=240W
（3）解：利用斜面将货物匀速推到车上时，推力做的有用功W有=Gh=1000N×0.9m=900J
总功W总=Fs=800N×1.5m=1200J
额外功W额=W总-W有=1200J-900J=300J
货物受到的摩擦力f=W额s=300J1.5m=200N
【知识点】功率计算公式的应用；速度公式及其应用；机械效率的计算
【解析】【分析】 （1）知道斜面长、所用时间，利用v=st求将货物沿斜面推到车上的过程中货物的运动速度；（2）货物从b点到d点的运动过程中，知道推力、从b点到d点的距离，利用W=Fs求推力做功，利用P=Wt求做功功率；
（3）根据W=Gh求出有用功，根据W=Fs求出总功，从而得出额外功，再根据W额=fs求出摩擦力。
（1）将货物沿斜面推到车上的过程中，货物的运动速度
v=st=1.5m10s=0.15m/s
（2）货物从b点到d点的运动过程中，这个过程中推力F=800N，推力做功
W=Fs'=800N×1.5m=1200J
做功功率
P=Wt=1200J5s=240W
（3）利用斜面将货物匀速推到车上时，推力做的有用功
W有=Gh=1000N×0.9m=900J
总功
W总=Fs=800N×1.5m=1200J
额外功
W额=W总-W有=1200J-900J=300J
货物受到的摩擦力
f=W额s=300J1.5m=200N
25．【答案】解：（1）由图乙可知，花岗岩的重力G＝5.6N，花岗岩在未露出水面前弹簧测力计的示数F＝3.6N，所以花岗岩所受水的浮力大小为F浮=G−F=5.6N−3.6N=2N
（2）花岗岩浸没水中是，花岗岩排开水的体积等其自身体积，根据F浮＝ρ水gV排可得花岗岩的体积为
V花岗岩＝V排＝F浮ρ水g=2N1.0×103kg/m3×10N/kg=2×10−4m3
由G=mg可知，花岗岩的质量
m花岗岩=G花岗岩g=5.6N10N/kg=0.56kg
根据ρ=mV可得，花岗岩的密度为
ρ花岗岩=m花岗岩V花岗岩=0.56kg2×10−4m3=2.8×103kg/m3
（3）花岗岩离开水面后，容器内水面减少的体积等于花岗岩排开水的体积，则水面下降的高度为
Δℎ=V排S容=2×10−4m3100×10−4m2=0.02m
水对容器底部减小的压强为
Δp＝ρ水gΔℎ＝1.0×103kg/m3×10N/kg×0.02m＝200Pa
答：（1）在花岗岩未露出水面前所受水的浮力大小为2N；
（2）花岗岩的密度为2.8×103kg/m3；
（3）从开始提起到花岗岩完全离开水面，水对容器底部减小的压强为200Pa。
【知识点】密度公式及其应用；阿基米德原理；浮力的利用
【解析】【分析】（1）由图乙可知：花岗岩在全部露出水面后，弹簧测力计的示数等于花岗岩的重力大小；根据花岗岩在未露出水面前弹簧测力计的示数，利用称重法可得花岗岩所受水的浮力大小；
（2）根据F浮=ρgV排求出花岗岩浸没时排开水的体积即为花岗岩的体积，根据G=mg求出花岗岩的质量，利用ρ=mV求出花岗岩的密度；
（3）从开始提起花岗岩到花岗岩完全离开水面后，水面下降的高度等于浸没时排开水的体积除以容器底面积，利用Δp=ρ水gΔh求出水对容器底部减小的压强。
26．【答案】凸；会聚；显微；物镜；实
【知识点】凸透镜成像的应用
【解析】【解答】（1）圆形鱼缸、水银温度计的玻璃外壳，使液体形成中间厚，边缘薄的特点，相对于凸透镜；塑料容器内若积水，相当于凸透镜，对光线有会聚作用，太阳光照射时，光线会聚时，容易引起火灾；
（2）盛满水的圆柱形玻璃杯，中间厚边缘薄，形成水凸透镜；乙图中，物体的像是放大的，左右颠倒的实像，则物距在一倍焦距和二倍焦距之间，显微镜的物镜成像时，物体通过物镜成倒立、放大的实像，实像成在目镜的一倍焦距内，目镜成正立、放大的虚像，图中的成像原理相当于显微镜的物镜。
（3）图中，玻璃材质的足球是凸透镜，能看到小朋友倒立缩小的实像，则小朋友在凸透镜的两倍焦距之外。
【分析】（1）凸透镜的中间厚边缘薄，对光有会聚作用；
（2）物体在凸透镜的一倍焦距和二倍焦距间，成倒立放大的实像，成像特点和显微镜的物镜相同；
（3）物体在凸透镜的二倍焦距外，成倒立缩小的实像。
27．【答案】相等
（1）；相等；②
（2）Ff1>Ff2；这是因为压力相同时，接触面越粗糙，滑动摩擦力越大，蹬冰鞋要增大摩擦，滑行鞋要利于滑行
【知识点】探究影响摩擦力大小因素的实验
【解析】【解答】解：（1）①木块作匀速直线运动时，根据二力平衡的条件分析；摩擦力的大小与拉力大小相等。
滑动摩擦力与相对运动方向相反，如图所示：
②在木块上加砝码，使木块对长木板的压力增大，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大，因此比步骤①中的摩擦力大。
③根据控制变量法，实验过程中只能有一个变量，当换用材料相同但表面粗糙的长木板，保持木块上的砝码不变，此种情况下的滑动摩擦力只能与②中测得的摩擦力进行比较。
（2）①先将橡胶底面与桌面接触，测出此种情况下的滑动摩擦力Ff1；然后将塑料底面与桌面接触，测出滑动摩擦力Ff2，橡胶底面比塑料底面粗糙，故Ff1>Ff2
②压力相同时，接触面越粗糙，滑动摩擦力越大，蹬冰鞋要增大摩擦，滑行鞋要利于滑行。
【分析】 （1）①根据二力平衡的条件分析；摩擦力的方向与拉力方向相反，作用点在木块上；
②在接触面粗糙程度一定时，压力越大，滑动摩擦力越大；
③滑动摩擦力大小与压力与接触面粗糙程度有关：压力相同时，接触面越粗糙，滑动摩擦力越大；接触面相同时，压力越大，滑动摩擦力越大；
（2）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答。
28．【答案】硬度；变大；不变；C；1.03×106；海水压强很大，舱体海水不易排出，所以采用抛掉压载铁的方法使深海勇士号上浮
【知识点】液体压强计算公式的应用；阿基米德原理；浮力的利用；物体的浮沉条件及其应用
【解析】【解答】（1）要克服深海海水产生的巨大压强，所选的材料必须有很强的硬度。
（2）深海勇士号在水下下潜的过程中，所处深度h变大，压强变大；排开水的体积V排​不变，根据F浮=ρ液gV排可知受到的浮力不变。
（3） 潜水艇所受浮力等于重力，受的是平衡力，将保持原状态做匀速直线下沉运动，C正确，ABD错误。
故选C。
（4）当深海勇士号处于1000m深海工作区时，根据浮力公式F浮=ρ海水gV排计算所受的浮力为
F浮=ρ海水gV排=1.03×103kg/m3×10N/kg×100m3=1.03×106N；
（5）深海勇士号在深海中须通过抛掉压载铁实现上浮，原因是海水压强很大，舱体海水不易排出，所以采用抛掉压载铁的方法使深海勇士号上浮。
综上 第1空、硬度； 第2空、变大； 第3空、不变； 第4空、C； 第5空、1.03×106； 第6空、 海水压强很大，舱体海水不易排出，所以采用抛掉压载铁的方法使深海勇士号上浮.
【分析】1、压强的计算：公式为P=ρgh，压强和液体的密度、浸没深度有关，且密度越大，压强越大，深度越大，压强越大， 在同种液体的同一深度，液体向各个方向的压强 相同；
2、浮力：浮力产生的原因为上下表面存在压强差，根据阿基米德远离可知浮力的大小等于排开水的重力，浮力的公式F浮=ρ液gV排，应用：通过改变自身重力改变浮力，轮船以及潜水艇。体积/m3
100
质量/kg
2×104
最大载荷（不包括乘员质量）/kg
220
最大下潜深度/m
4500
乘员/人
3
最大速度/节
2.5
