教科版（2024）九年级全一册（2024）第3节 跨学科实践：传感技术课堂教学课件ppt

这是一份教科版（2024）九年级全一册（2024）第3节 跨学科实践：传感技术课堂教学课件ppt，共19页。

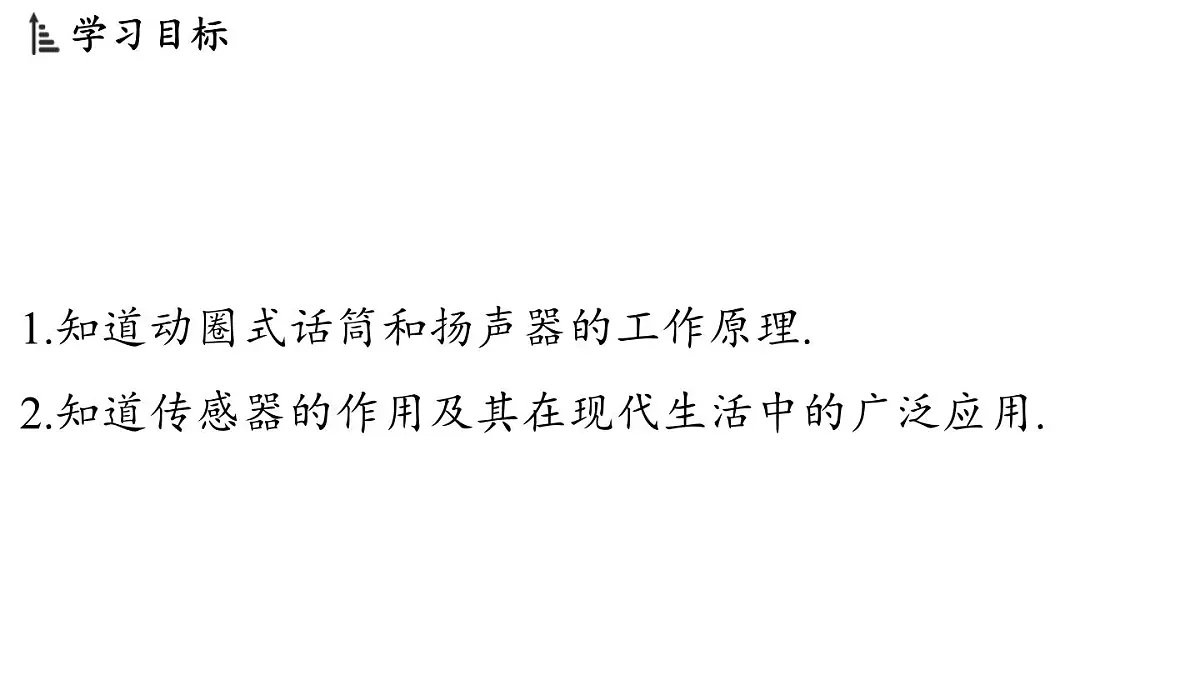

1.知道动圈式话筒和扬声器的工作原理.2.知道传感器的作用及其在现代生活中的广泛应用.

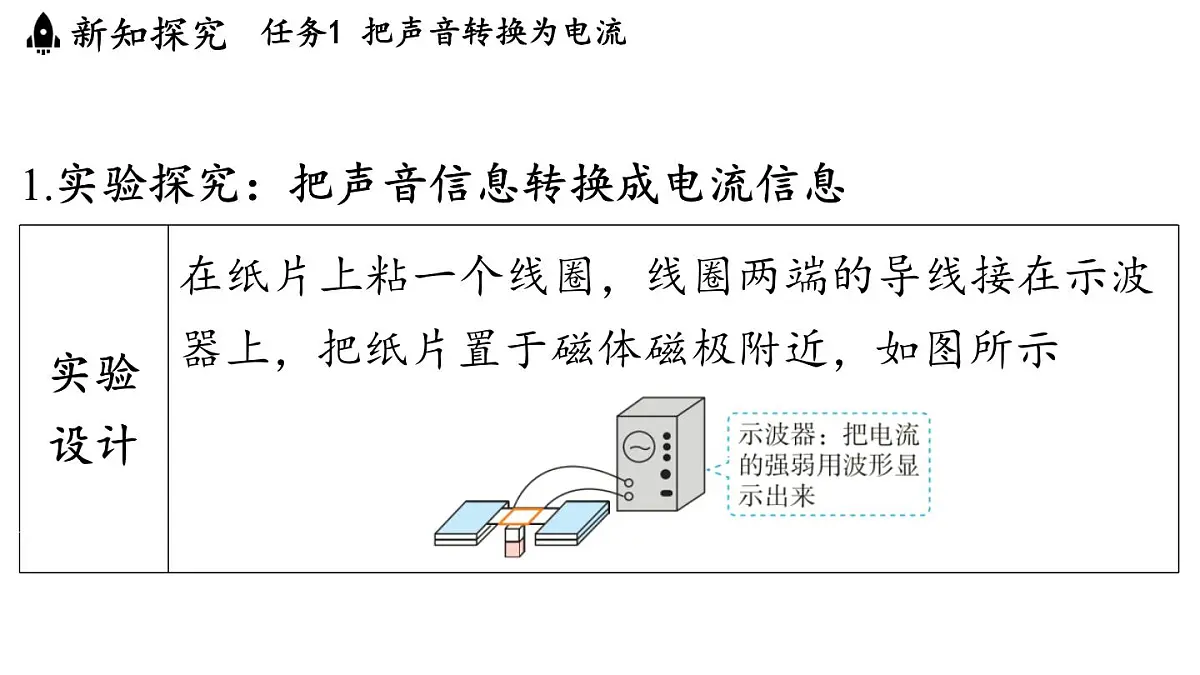

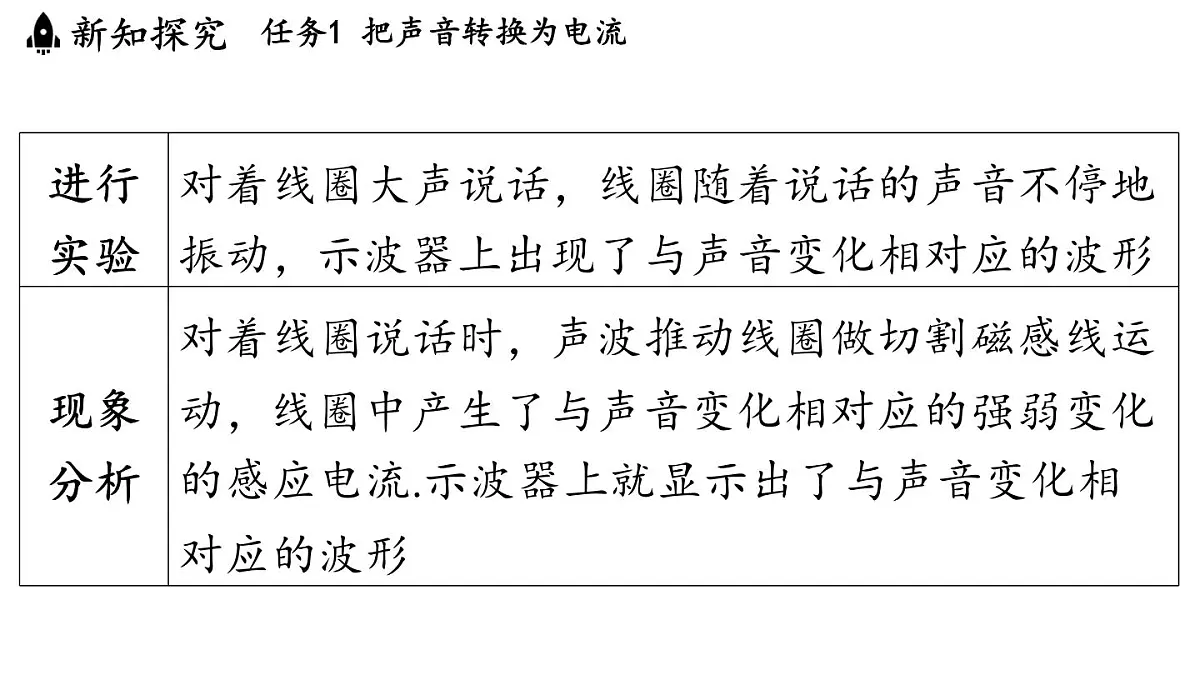

1.实验探究：把声音信息转换成电流信息

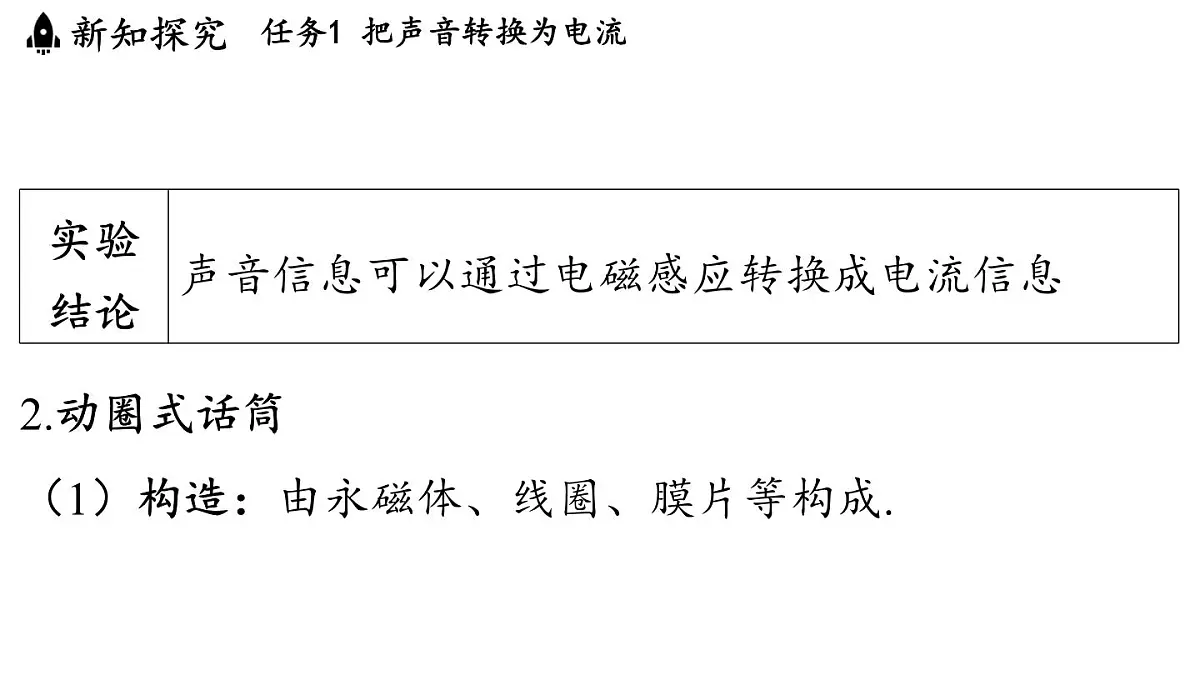

2.动圈式话筒（1）构造：由永磁体、线圈、膜片等构成.

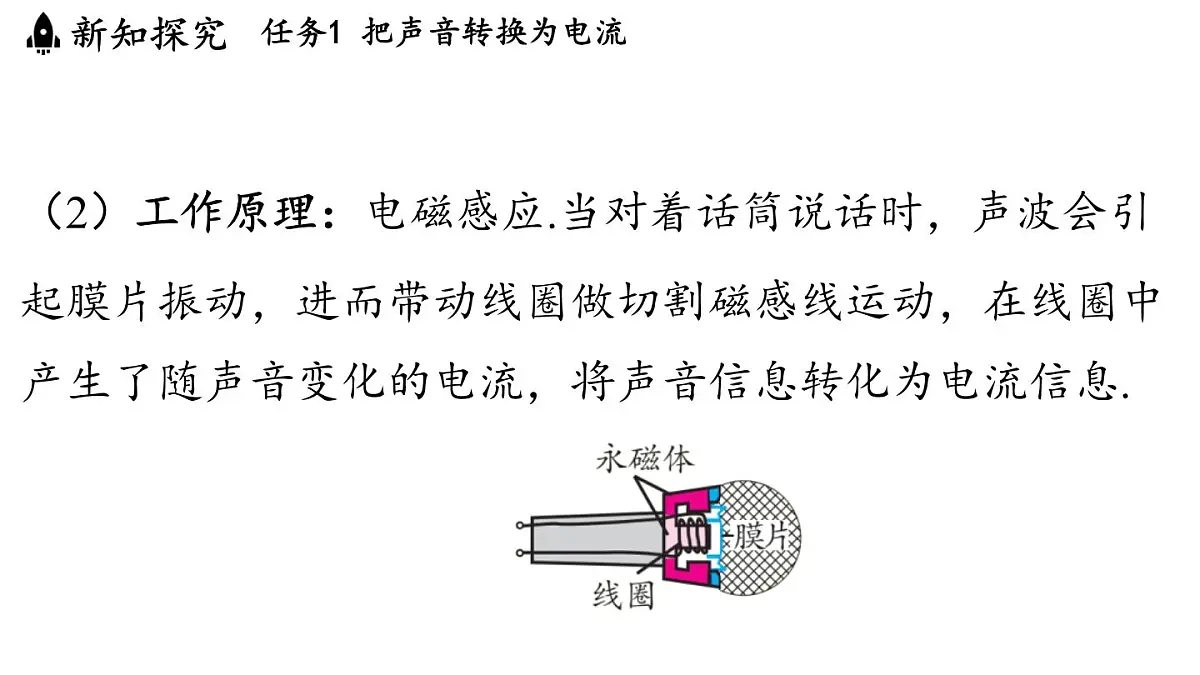

（2）工作原理：电磁感应.当对着话筒说话时，声波会引起膜片振动，进而带动线圈做切割磁感线运动，在线圈中产生了随声音变化的电流，将声音信息转化为电流信息.

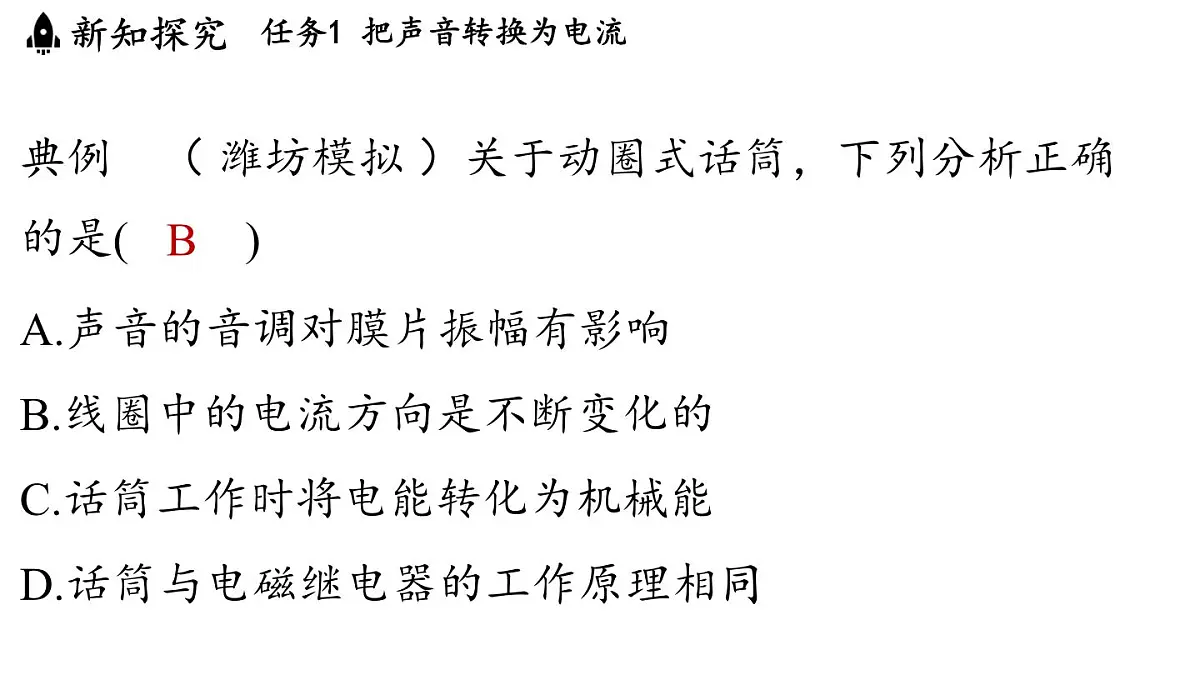

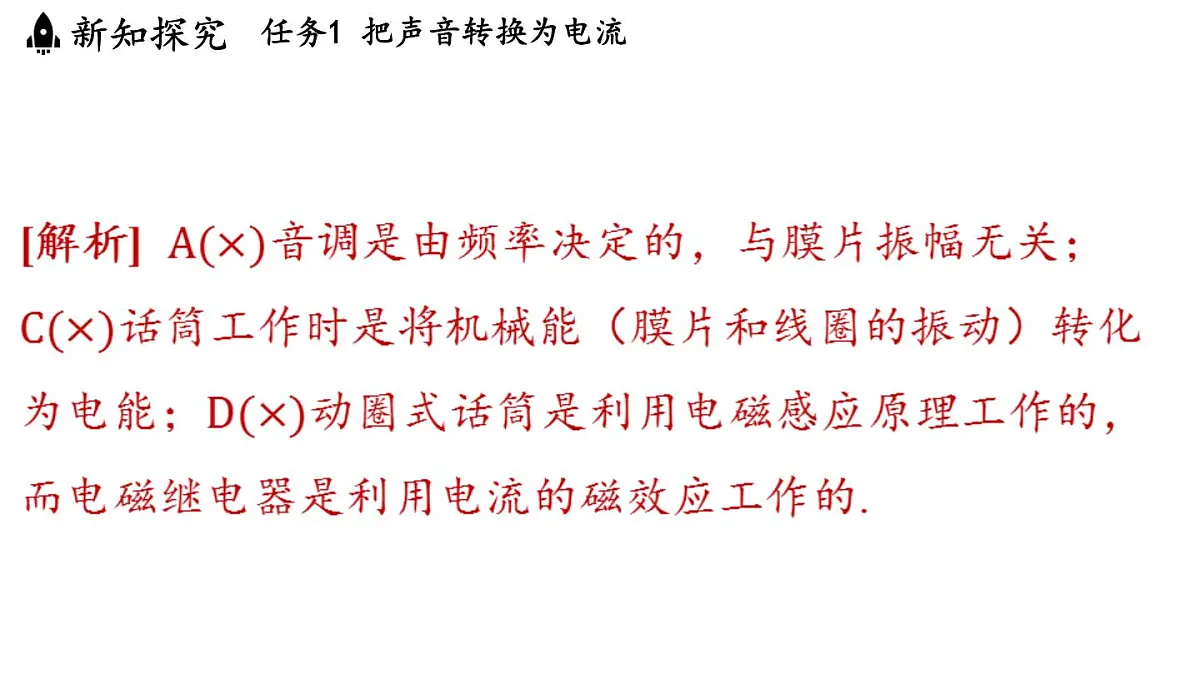

典例 （ 潍坊模拟 ）关于动圈式话筒，下列分析正确的是( )
A.声音的音调对膜片振幅有影响B.线圈中的电流方向是不断变化的C.话筒工作时将电能转化为机械能D.话筒与电磁继电器的工作原理相同
1.实验探究：把电流信息还原成声音信息
2.扬声器（1）构造：由永久磁体、线圈、锥形纸盆等构成.（2）工作原理：通电导体在磁场中受力的作用.当通入大小和方向不断变化的电流后，线圈会受到磁场大小和方向不断变化的作用力从而发生振动，并带动相连的纸盆振动发声，将电流信息转化为声音信息.
1.概念：能实现把其他信息转换成电信息的器件叫作传感器.2.应用：传感器在日常生活和高科技领域中已经得到了广泛应用，如温度传感器、红外传感器、光传感器、烟气传感器、压力传感器等.把各种传感器组合在一起，可以实现多种自动控制.
（1）根据电路图，将光敏电阻、干电池、电磁继电器、滑动变阻器、开关用导线连接组装好，完成控制电路.（2）测试：调整控制电路的各项参数，使其在不同光照条件下能有效控制继电器的开关状态.（3）将灯泡和另一个电源组装好接入电路，组成工作电路，确保照明灯能在光线暗时自动点亮，光线亮时自动熄灭.
